变频器对电机的十个保护常识
变频器的保护功能
变频器的保护功能一、过电流保护功能变频器使用中出现过电流的原因如下：1、外部故障引起的过电流如电动机堵转、变频器输出侧短路、变频器输出侧接地等。
2、运行过电流如加速或减速时间过短引起的过电流，电动机遇到冲击负载引起的过电流等。
3、变频器自身故障引起的过电流如逆变桥中同一桥臂的两个逆变管在逆变过程中总是不断地交替导通。
由于逆变器件从饱和导通到截止以及从截止到饱和导通都需要时间，因此在交替过程中须有一个等待时间。
在环境温度过高或器件本身老化等情况下，等待时间将变窄，有可能出现一个逆变管尚未完全截止而另一个逆变管已经开始导通，导致上下两个逆变管“直通”、直流电压被短路的现象。
所以,变频器应具有过电流保护功能。
二、过载保护功能对电动机进行过载保护的目的是使电动机不因过热而烧坏，因此进行过载保护的主要依据便是电动机的温升不应超过其额定值。
根据电动机发热的规律，所有的变频器都配置了电子过热保护。
其主要特点有：1、具有反时限特性，即电动机的运行电流越大，保护动作的时间越短。
2、在不同的运行频率下有不同的保护曲线，频率越低，允许连续运行的时间越短。
因为电动机在低频运行时，如果没有外部强迫通风，散热情况将变差，即使在额定运行的情况下其稳定温升也会超过电动机的允许温升。
三、电压保护功能1、过电压保护1）电源过电压当发生电源过电压时，可利用变频器的“自动电压调整”(AVR)功能，使输出的平均电压维持恒定。
但电压太高，电动机侧电压脉冲的幅值过高，对电动机绕组的绝缘不利，必须跳闸进行保护。
2）降速过电压,即降速过快引起的过电压。
变频器将首先进行自处理，如果自处理电压仍偏高，则跳闸进行保护。
2、欠电压保护变频器发生欠电压的原因大致有以下几种情况：电源电压过低或缺相；变频器的整流桥损坏；变频器整流后的限流电阻未切除。
四、其他保护功能1、模块的过热保护变频器内部最需要进行发热保护的部件是逆变模块，这除了因为它是最关键的器件外，还因为逆变模块的工作过程是高频切换的过程，其累计的损耗功率较大，是主要的发热器件。
变频器的过电流保护及处理方法
变频器的过电流保护及处理方法变频器（Variable Frequency Drive，简称VFD）是一种用于控制交流电机转速和运行的设备，通过改变电机的输入电压和频率，实现电机的速度控制。
变频器的过电流保护是非常重要的，以避免电机以及变频器本身的受损。
过电流是指运行电机时电流超过额定值的情况，可能由多种原因引起，包括电机负载过重、电压不稳定、电机故障等。
以下是一些常见的变频器过电流保护及处理方法：1.电机过负荷保护：利用变频器的过负荷功能，设置电机的额定电流值，当电机运行电流超过额定值时，变频器会自动进行保护操作，如降低输出电压或停机。
通过合理设置过负荷保护参数，可避免电机由于长时间高负荷运行而受损。
2.电流限制功能：变频器通常会具备电流限制功能，通过设置最大输出电流值，限制输出电流的上限。
当电机工作在超负荷情况下，变频器会自动减小输出电流，以保护电机。
这是一种非常常见的过电流保护方式。
3.短路保护：变频器还应该具备短路保护功能。
当电机或变频器输出端出现短路故障时，变频器能够检测到并进行保护操作，如停机。
这可以防止短路故障引起的大电流流过电机。
4.电流检测功能：变频器通常内置电流检测功能，能够实时监测电机的输出电流。
当输出电流异常时，变频器会进行保护操作，如降低输出电压或停机。
通过监测电流变化，能够及时发现电机的故障并进行处理。
5.过流保护跟踪功能：变频器还应该具备过流保护跟踪功能，能够记录并跟踪过电流事件。
这对于故障排查和后期分析非常有帮助，可以帮助确定过电流的原因，并采取适当的措施进行处理。
除了上述的过电流保护功能外，还有一些其他的处理方法可以采取，以帮助解决过电流问题：1.检查电机负载：过电流可能是由于电机负载过重引起的，因此可以检查负载情况，是否存在异常或过大的负载。
如果负载过重，可以考虑减少负载或增加电机容量。
2.检查供电电压：电压不稳定也可能导致电机过电流，因此需要检查供电电压的稳定性。
变频器的保护和显示功能
变频器的保护和显示功能给大家介绍一下变频器的爱护和显示功能。
我给大家介绍这个呢主要是针对新手,由于在我们平常工作中,会常常遇到变频器的跳闸和故障报警,变频器的爱护功能它主要有三种,第一种呢就是：1、变频器对自身的爱护：瞬时过电流、过电压、欠电压、过载、对地短路、掌握电路特别,那么对于变频器自身的爱护呢,就对过电流、过电压、欠电压等设定了限定值,当变频器在运行的时候,假如超过了限定值,哪怕是时间很短,它都会起爱护作用,它的爱护作用就是停止输出,就是变频器的输出端没有电压了,这就是对于变频器的爱护作用,它的这个爱护功能呢,比较灵敏,特别灵敏的,它为了爱护这个变频器里面的这个逆变电路、整流电路、因此它特别灵敏,这样呢就简单引起常常的跳闸,大家都知道常常的跳闸对我们的生产是很不好的,所以呢我们必需要实行一些措施,对于这个变频器自身的爱护,能够在某一个状况下不跳闸,这个就是我们下面要讲的内容。
2、对电动机的爱护：对电动机的爱护主要的就是电子热爱护,我们的电动机最大的问题就是发热,电动机一发热就简单烧坏它的绝缘层,引起它的绕组的短路,就引起整个电流的短路,因此对电动机的爱护主要就是电子热爱护,那么关于电子热爱护我们就介绍具体一点。
3、对系统的爱护：这个系统的爱护就是我刚刚讲的跟变频器的自身的爱护是有关的,变频器是特别的灵敏,它略微过电流、过电压就会引起我们所谓的跳闸,针对这种状况我们就实行了失速防止、自动再启动、参数爱护功能,这些都是对系统的爱护功能。
这个失速防止和自动再启动就是针对变频器很灵敏的状况下,使它在某些状况下,虽然超过了它的限定值,但是它能够不跳闸,或者说在断电的状况下,在这个掌握技术延长瞬间的状况下,它可以再启动,就不会引起整个生产线的停止,这个就是对变频器自身的爱护。
还有一个参数爱护功能：变频器的主要功能,它就是由参数设定和端口电压端口电路来完成的,因此,当我们把参数设定好了之后,如何让这个参数不被其他人乱动,不丢失这个参数,那么这个参数功能也是对整个系统的爱护。

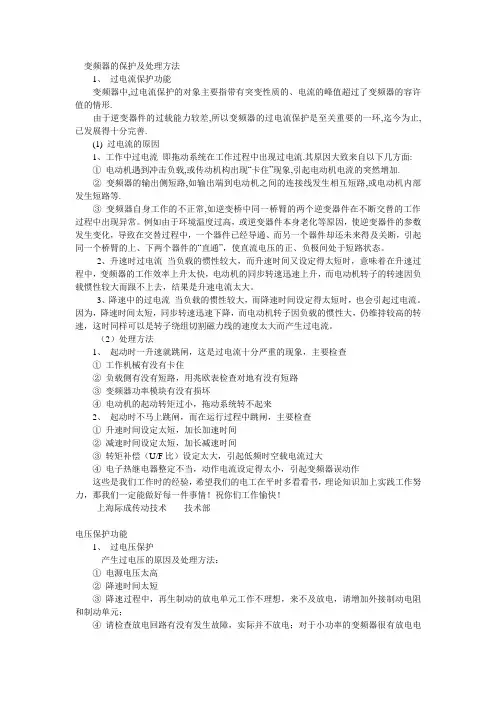

变频器的保护及处理方法
变频器的保护及处理方法1、过电流保护功能变频器中,过电流保护的对象主要指带有突变性质的、电流的峰值超过了变频器的容许值的情形.由于逆变器件的过载能力较差,所以变频器的过电流保护是至关重要的一环,迄今为止,已发展得十分完善.(1) 过电流的原因1、工作中过电流即拖动系统在工作过程中出现过电流.其原因大致来自以下几方面:①电动机遇到冲击负载,或传动机构出现“卡住”现象,引起电动机电流的突然增加.②变频器的输出侧短路,如输出端到电动机之间的连接线发生相互短路,或电动机内部发生短路等.③变频器自身工作的不正常,如逆变桥中同一桥臂的两个逆变器件在不断交替的工作过程中出现异常。
例如由于环境温度过高，或逆变器件本身老化等原因，使逆变器件的参数发生变化，导致在交替过程中，一个器件已经导通、而另一个器件却还未来得及关断，引起同一个桥臂的上、下两个器件的“直通”，使直流电压的正、负极间处于短路状态。
2、升速时过电流当负载的惯性较大，而升速时间又设定得太短时，意味着在升速过程中，变频器的工作效率上升太快，电动机的同步转速迅速上升，而电动机转子的转速因负载惯性较大而跟不上去，结果是升速电流太大。
3、降速中的过电流当负载的惯性较大，而降速时间设定得太短时，也会引起过电流。
因为，降速时间太短，同步转速迅速下降，而电动机转子因负载的惯性大，仍维持较高的转速，这时同样可以是转子绕组切割磁力线的速度太大而产生过电流。
（2）处理方法1、起动时一升速就跳闸，这是过电流十分严重的现象，主要检查①工作机械有没有卡住②负载侧有没有短路，用兆欧表检查对地有没有短路③变频器功率模块有没有损坏④电动机的起动转矩过小，拖动系统转不起来2、起动时不马上跳闸，而在运行过程中跳闸，主要检查①升速时间设定太短，加长加速时间②减速时间设定太短，加长减速时间③转矩补偿（U/F比）设定太大，引起低频时空载电流过大④电子热继电器整定不当，动作电流设定得太小，引起变频器误动作这些是我们工作时的经验，希望我们的电工在平时多看看书，理论知识加上实践工作努力，那我们一定能做好每一件事情！祝你们工作愉快！上海际成传动技术------技术部电压保护功能1、过电压保护产生过电压的原因及处理方法：①电源电压太高②降速时间太短③降速过程中，再生制动的放电单元工作不理想，来不及放电，请增加外接制动电阻和制动单元；④请检查放电回路有没有发生故障，实际并不放电；对于小功率的变频器很有放电电阻损坏：2、欠电压保护产生欠电压的原因及处理方法：①电源电压太低②电源缺相；③整流桥故障：如果六个整流二极管中有部分因损坏而短路，整流后的电压将下降，对于整流器件和晶闸管的损坏，应注意检查，及时更换。

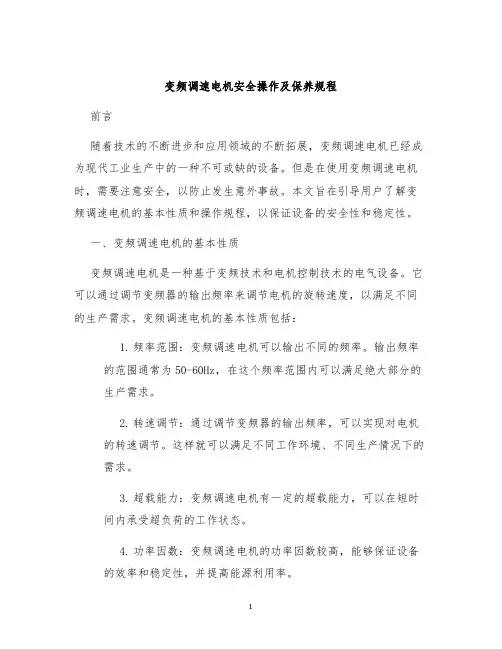

变频调速电机安全操作及保养规程
变频调速电机安全操作及保养规程前言随着技术的不断进步和应用领域的不断拓展，变频调速电机已经成为现代工业生产中的一种不可或缺的设备。
但是在使用变频调速电机时，需要注意安全，以防止发生意外事故。
本文旨在引导用户了解变频调速电机的基本性质和操作规程，以保证设备的安全性和稳定性。
一、变频调速电机的基本性质变频调速电机是一种基于变频技术和电机控制技术的电气设备。
它可以通过调节变频器的输出频率来调节电机的旋转速度，以满足不同的生产需求。
变频调速电机的基本性质包括：1.频率范围：变频调速电机可以输出不同的频率。
输出频率的范围通常为50-60Hz，在这个频率范围内可以满足绝大部分的生产需求。
2.转速调节：通过调节变频器的输出频率，可以实现对电机的转速调节。
这样就可以满足不同工作环境、不同生产情况下的需求。
3.超载能力：变频调速电机有一定的超载能力，可以在短时间内承受超负荷的工作状态。
4.功率因数：变频调速电机的功率因数较高，能够保证设备的效率和稳定性，并提高能源利用率。
二、变频调速电机的操作规程变频调速电机是一台复杂的设备，操作不当容易引发事故。
因此，在使用变频调速电机时，需要遵守以下操作规程：1.开机前的准备：在启动变频调速电机之前，需要检查设备是否正常，包括电器、机械、润滑等方面。
确认设备正常后，再启动电机。
2.切勿随意更改频率：变频调速电机的频率是设备正常工作的重要参数，切勿随意更改频率。
如果需要更改频率，请先咨询专业人员的意见。
3.避免频繁启停：频繁启停可以降低变频调速电机的使用寿命，并容易引发设备故障。
因此，在生产过程中要尽量避免频繁启停。
4.定期检查设备：为确保设备的正常运转，应定期对变频调速电机进行检查和维护。
检查的内容包括机器本体、电气设备、传动装置、轴承等方面。
5.避免超载：变频调速电机有一定的超载能力，但不宜过度超载。
如果需要在超载状态下运行，请注意设备运转过程中的参数是否正常。
否则，会导致设备故障。
变频器的主要保护功能
变频器的主要保护功能变频器的主要保护功能张燕宾1 变频器的过载保护功能过载保护功能是保护电动机过载的。
从根本上说，对电动机进行过载保护的目的，是使电动机不因过热而烧坏。
因此，进行保护的主要依据便是电动机的温升不应超过其额定值。
1.1 发热保护的反时限特性电动机的热保护功能具有反时限特性。
即电动机的过载电流越大，允许过载的时间越短，保护动作的时间也越短。
例如，当运行电流为额定电流的105%时，可维持5.8min后才进行保护跳闸；当运行电流为额定电流的150%时，运行1min就需进行保护跳闸；而当运行电流为额定电流的180%时，允许的持续运行时间只有36s（0.6min），如图1所示。
图1 过载保护的反时限特性1.2 温升与频率的关系(1) 电动机的发热与频率的关系电动机在低频运行时，由于散热情况变差，故发热比较严重。
即使在I M=100%I MN的情况下，其稳定温升也会超过电动机的允许温升。
和短时负载，由于电动机是允许短时间过载的，而变频器则不能。
因此，也可能配用22kW 甚至15kW的电动机。
针对这种情况，在预置电子热保护功能时，必须预置“电流取用比”：(1)式中I M%为电流取用比；I MN为电动机的额定电流，A；I N为变频器的额定电流，A。
变频器将根据用户所预置的电流取用比，来决定进行保护跳闸的时间。
(3) 不同变频器对相关功能的称谓电子热保护选择、电机负载曲线、过载过热保护动作方式、电机过载保护系数、电子热过载继电器、电子热动电驿选择。
英文名称有：overload setting、electronic thermal overload relay、electronic thermal level adjustment、electronic thermal characteristic selection、motor thermal protection mode selection。
2 变频器的自处理功能变频器的保护功能是比较准确而灵敏的，但过多的跳闸，也会使用户感到不方便。
变频器电机保护
变频器电机保护随着现代工业的发展，变频器在电机控制中扮演着至关重要的角色。
变频器作为一种能够调节电机转速的设备，广泛应用于各个领域，提高了生产效率和能源利用率。
然而，在使用变频器控制电机的过程中，电机的保护问题也变得尤为重要。
本文将从电机保护的必要性、常见的电机故障及其原因、电机保护的主要方法等方面进行探讨。
一、电机保护的必要性电机在运行过程中容易受到各种故障的影响，如过载、短路、过流、过压等，而这些故障往往会导致电机的损坏甚至火灾等严重后果。
因此，保护电机的安全性和可靠性显得尤为重要。
同时，电机的维修和更换成本也相当高昂，因此对电机进行保护不仅可以降低维修成本，还能够提高工作效率。
因此，采取有效的电机保护措施可以保障电机的正常运行，延长电机的使用寿命，提高生产效率。
二、常见的电机故障及其原因1. 过载故障过载故障是指电机在运行过程中承受的负载超过了其额定负载能力。
造成过载的原因主要有：负载过重、负载间歇性冲击、机械故障、电源电压不稳等。
当电机过载时，电机的工作电流会急剧升高，超过额定电流容量，导致电机温升过高，从而对电机绝缘系统造成损害。
2. 短路故障短路故障是指电机绕组或绕组之间发生了短路现象。
短路故障的原因主要有：电机外部线路短路、电机绕组内部短路等。
短路故障会导致电机运行电流骤增，电机温升过高，严重时会引起火灾。
3. 过流故障过流故障是指电机运行时电流超过额定电流的现象。
过流故障的原因多种多样，如电源电压异常、电机负载不平衡、电机运行条件不稳定等。
过流会导致电机的工作稳定性下降，电机发热过高，加速电机寿命的衰减。
4. 过压故障过压故障是指电机运行时电压超过额定电压的现象。
过压故障的原因包括电网电压异常、变频器控制电压不稳定等。
过压会导致电机的绝缘系统受损，造成电机绝缘能力下降，甚至烧毁电机。
三、电机保护的主要方法1. 过载保护过载保护的主要目的是监测电机的工作电流，一旦电机的工作电流超过额定电流，变频器就会发出警报信号并通过断开电源或降低电机转速等方式来避免电机过载损坏。
变频器对电机的保护功能
变频器对电机的保护功能变频器是电机运行的控制装置，同时对电机有一定的保护功能。
大多数的变频器具有过电压、过电流、欠电压和过载保护等功能。
过电流保护功能。
在电机加速、减速及恒速运行的任何一个环节，通过最大电流值的限定，可以启动过电流保护功能，即，当电动机过电流，或输出端发生短路等情况，逆变器的输出电流瞬时值大于电流检测值时，过电流保护功能动作，强制执行电机停机，对电机实施保护作用。
电压异常保护功能。
第一种情况是过电压保护：由于电动机的再生电压增加，即过电压状态，使主电路直流电压达到过电压检测值时，保护功能动作。
但是，如逆变器输入侧错误地施加过高的电压时，则不能实施有效保护。
第二种情况是欠电压保护：即，当电源电压降低等，使主电路直流电压低至欠电压检测值时，保护功能动作。
如选择瞬时停电再起动功能，则电源中断，电源恢复时自动复位，进行再起动，这时，不输出报警信号。
如当电压值降至不能维持逆变器控制电路电压时，则全部保护功能动作将自动复位。
电机过载保护功能。
当电动机电流超过电子热过载继电器的设定值，保护功能动作。
该功能不是所有的变频器都具备，有的变频器只能保护一些特定的电机类型，对于其他电动机可能保护不好。
因而变频器造型时，应对该问题进行全面核查；另外，当由一台逆变器驱动多台电动机时，各台电动机都必须安装各自的热过载继电器。
实际应用中发现，不同品牌的变频器所具备的功能不尽相同，对
于电机的控制和保护效果差别也较大，为了电机运行的安全性和整体运行效果，选择和匹配较好的变频器很必要。
变频器频率保护与控制
变频器频率保护与控制随着现代工业发展的进步，变频器作为一种重要的电力电子设备在工业生产中得到广泛应用。
变频器可以实现电机的无级调速控制，提高生产效率和节能。
然而，变频器在使用过程中，频率的保护与控制显得尤为重要。
本文将论述变频器频率保护与控制的相关知识和方法。
一、变频器频率保护的重要性及原则1.1 频率保护的重要性变频器频率保护是保证变频器正常运行的关键。
频率异常可能导致电机无法正常运行，甚至发生严重故障。
如频率过高或过低都可能导致电机过热，增加电气故障的风险。
因此，变频器频率保护对于保障设备安全运行具有重要意义。
1.2 频率保护的原则变频器频率保护的基本原则是在设定的频率范围内保持稳定运行。
一般来说，变频器的工作频率应该在额定频率的正负10%范围内，超出此范围即属于频率异常。
常见的频率保护原则包括：1）过频保护：当频率超过设定值时，变频器应能及时响应，采取相应措施，如减小输出频率或停机。
2）欠频保护：当频率低于设定值时，变频器应能及时检测并采取措施，保证输出频率和电压的稳定。
二、变频器频率保护与控制的方法2.1 频率保护方法为了保护变频器频率的稳定，常用的保护方法包括：1）过频保护措施：设置频率上限，一旦频率超出设定值，变频器将采取刹车或停机等措施，以避免设备过热或损坏。
2）欠频保护措施：设置频率下限，当频率低于设定值时，变频器应该采取适当措施，如增加输出频率、调整负载等。
2.2 频率控制方法为了实现精确的频率控制，以下几种方法常用于变频器控制：1）P控制：通过设定P参数，可以实现恒定的频率控制。
P控制通过检测电机的输出频率与设定频率之间的差异，并通过控制算法来调整输出频率，实现精确的控制。
2）PI控制：PI控制在P控制的基础上引入了积分项，通过积分的方式实现了对频率误差的积累，进一步提高了频率控制的精度。
3）模糊控制：模糊控制是一种基于模糊逻辑的控制方法，通过设定模糊规则来实现频率控制。
模糊控制可以应对频率变化的非线性特性，提高控制的稳定性和精确性。
变频器电机保护与控制
变频器电机保护与控制在工业领域中，电机的保护和控制是至关重要的。
变频器是一种用来改变电机转速和控制电机运行的设备。
本文旨在探讨变频器电机保护和控制的相关内容，包括变频器的原理、电机保护的方法和控制策略等。
通过有效的电机保护和控制，可以提高电机的工作效率，延长电机的使用寿命。
一、变频器的原理变频器是一种将输入电源频率调整为可变频率输出的电子设备。
它通过控制输出频率来改变电机的转速。
变频器由整流器、逆变器和控制电路组成。
整流器将交流电源转换为直流电源，逆变器将直流电源转换为可变频率交流电源。
控制电路则根据需求调整输出频率和电压，实现电机的保护和控制。
二、电机保护的方法1. 过载保护电机过载可能导致过电流，损坏电机。
变频器可以实时监测电机的电流，并在超过设定值时发出警报或采取限制输出频率的措施，以避免电机过载。
2. 过热保护电机过热可能导致绝缘材料老化、线圈短路等问题。
变频器可以监测电机的温度，并在超过设定值时自动降低输出频率或停机，以防止电机过热损坏。
3. 断相保护电机断相可能导致电机无法正常运转，甚至损坏变频器。
变频器可以监测电机的相序，一旦检测到断相情况，及时停机并发出警报，以保护电机和变频器。
4. 短路保护电机线圈短路可能导致电机无法正常工作，并对变频器产生不良影响。
变频器可以通过监测电机电流和电压的变化，及时切断电源，以避免电机和变频器受损。
三、控制策略1. 转速控制变频器可以通过调整输出频率和电压，实现对电机转速的控制。
可以根据实际需求调整转速，提高生产效率。
2. 转矩控制变频器可以根据电机的负载状况进行转矩控制，以保证电机运行的稳定性和安全性。
可以根据负载的变化，实时调整输出转矩。
3. 启动控制变频器可以通过逐步增加输出频率和电压的方式，实现对电机的平稳启动。
避免了因突然施加大电流而引起的冲击和损坏。
4. 制动控制变频器可以通过调整输出频率和电压，实现对电机的制动控制。
可以根据实际需要选择不同的制动方式，提高电机的制动效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器对电机的十个保护常识
1、过电压保护变频器的输出有电压检测功能，变频器能自动调整输出电压，使电机不承受过电压，电机运行在设定电压范围内。
2、欠电压保护当电机的电压低于正常电压的90％时（有的设定为85％），变频器保护停机。
3、过电流保护当电机的电流超过额定值的150％／3秒钟，或额定电流的200％／10微秒，变频器通过停机来保护电机。
4、缺相保护监测输出电压，当输出缺相时，变频器报警，变频器马上停机来保护电机。
5、反相保护变频器可以设定使电机只能沿一个方向旋转，无法设定旋转方向，除非用户改动电机A、B、C接线的相序，否则没有反相的可能。
6、过负荷保护变频器监测电机电流，当电机电流超过设定额定电流的120％／1分钟时，变频器通过停机来保护电机。
7、接地保护变频器配有专门的接地保护电路，一般由接地保护互感器和继电器构成，当发生一相或两相接地时，变频器立即停机。
当然如果用户要求，我们也可以设计为接地后立即保护停机。
8、短路保护变频器输出短路后，必然引起过流，在10微秒内变频器通过停机来保护电机。
9、超频保护变频器有最大和最小频率限制功能，使输出频率只能在规定的范围内，由此实现超频保护功能。
10、失速保护失速保护一般针对同步电机。
对于异步电机，加速过程中的失速必然表现为过电流，变频器通过过电流和过负荷保护实现此项保护功能。
减速过程中的失速可通过在调试过程中设定安全的减速时间来避免。
