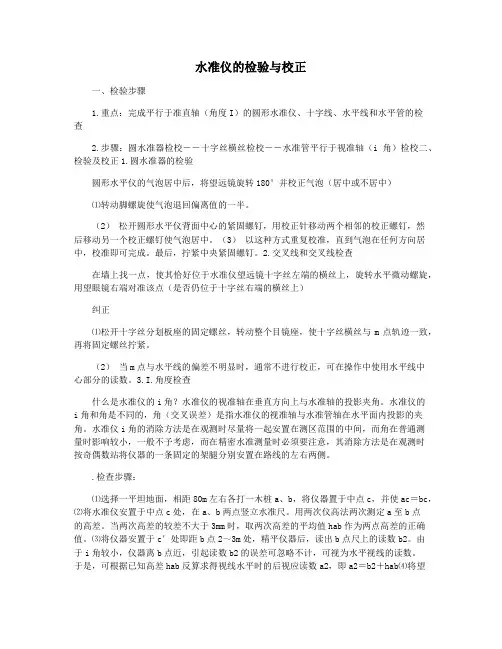

水准仪的检验与校正一、检验步骤1.重点：完成平行于准直轴（角度I）的圆形水准仪、十字线、水平线和水平管的检查2.步骤：圆水准器检校――十字丝横丝检校――水准管平行于视准轴（i角）检校二、检验及校正1.圆水准器的检验圆形水平仪的气泡居中后，将望远镜旋转180°并校正气泡（居中或不居中）⑴转动脚螺旋使气泡退回偏离值的一半。
（2）松开圆形水平仪背面中心的紧固螺钉，用校正针移动两个相邻的校正螺钉，然后移动另一个校正螺钉使气泡居中。
（3）以这种方式重复校准，直到气泡在任何方向居中，校准即可完成。
最后，拧紧中央紧固螺钉。
2.交叉线和交叉线检查在墙上找一点，使其恰好位于水准仪望远镜十字丝左端的横丝上，旋转水平微动螺旋，用望眼镜右端对准该点（是否仍位于十字丝右端的横丝上）纠正⑴松开十字丝分划板座的固定螺丝，转动整个目镜座，使十字丝横丝与m点轨迹一致，再将固定螺丝拧紧。
（2）当m点与水平线的偏差不明显时，通常不进行校正，可在操作中使用水平线中心部分的读数。
3.I.角度检查什么是水准仪的i角？水准仪的视准轴在垂直方向上与水准轴的投影夹角。
水准仪的i角和角是不同的，角（交叉误差）是指水准仪的视准轴与水准管轴在水平面内投影的夹角。
水准仪i角的消除方法是在观测时尽量将一起安置在测区范围的中间，而角在普通测量时影响较小，一般不予考虑，而在精密水准测量时必须要注意，其消除方法是在观测时按奇偶数站将仪器的一条固定的架腿分别安置在路线的左右两侧。
.检查步骤：⑴选择一平坦地面，相距80m左右各打一木桩a、b，将仪器置于中点c，并使ac＝bc，⑵将水准仪安置于中点c处，在a、b两点竖立水准尺。
用两次仪高法两次测定a至b点的高差。
当两次高差的较差不大于3mm时，取两次高差的平均值hab作为两点高差的正确值。
⑶将仪器安置于c′处即距b点2～3m处，精平仪器后，读出b点尺上的读数b2。
由于i角较小，仪器离b点近，引起读数b2的误差可忽略不计，可视为水平视线的读数。
水准仪的操作与水准测量—水准仪的检验和校正(工程测量)
6 一对水准标尺零点不等差及基辅分划
读数差的测定。
对于新购置的水准标尺还需进行标尺中轴线与标尺底面垂直性等项目的检验。
水准标尺分划面弯曲差的测定
尺面如有弯曲，观测时将使读数偏大。
如图：弯曲的尺长l伸直可认为BC，而正确的长度L。
8f 2 l l L
3l
① 水准规范规定
需要校正。
检验与校正
• 圆水准轴平行于仪器竖轴的检验
校正方法
1 调整三个校正螺丝，使气泡向居中的位置移
动偏移量的一半。
2
用脚螺旋整平，使圆水准器气泡居中。
3
校正工作一般都难以一次完成，需反复进行。
4
最后应注意拧紧固紧螺丝。
检验与校正
• 十字丝中丝垂直于仪器竖轴的检验与校正
目的：使十字丝横丝垂直于竖轴。 检验方法：安置水准仪整平后，用十字丝交点瞄准某一明显的点状目标M，转动望远镜，观
线条式铟瓦水准标尺，弯曲差f不得大于4mm，超过此限 值时，应对水准标尺施加尺长改正。
水准标尺分划面弯曲差的测定
尺面如有弯曲，观测时将使读数偏大。
② 弯曲差的测定方法是
在水准标尺的两端点引张一条细线，量取细线中点 至分划面的距离，即为标尺的弯曲差。
水准标尺名义米长及分划偶然中误差的测定
①取一对水准标尺的检定成果的中数,作为一对水准标尺平均每米真长。 ②一对水准标尺的平均每米真长与名义长度lm之差称为平均米真长偏
差，以f表示 f (mm/m) =平均每米真长-1m
水准标尺名义米长及分划偶然中误差的测定
水准规范规定
用于精密水准测量的水准标尺，如果一对水准标尺的平均米真长偏差大于0. 1 mm， 就不能用于作业。当一对水准标尺平均米真长偏差大于0. 02 mm，则应对水准测量 的观测高差施加每米真长改正δ，从而得到改正后的高差h‘，水准标尺的分米分划 误差，其值应不大于0. lmm。（可用一级线纹米尺对一对水准标尺的平均米真长作 监测）
建筑工程技术《水准仪检验校正》
水准仪检验校正为保证测量工作能得出正确的成果，工作前必须对所使用的仪器进行检验和校正。
一、微倾式水准仪的检验和校正微倾式水准仪的主要轴线见图2－24，它们之间应满足的几何条件是：1. 圆水准器轴应平行于仪器的竖轴；2. 十字丝的横丝应垂直于仪器的竖轴；3. 水准管轴应平行于视准轴。
图 2－24检验校正的步骤和方法如下：(一) 圆水准器的检验和校正目的使圆水准器轴平行于仪器竖轴，圆水准器气泡居中时，竖轴便位于铅垂位置。
检验方法旋转脚螺旋使圆水准器气泡居中，然后将仪器上部在水平方向绕竖轴旋转180°，若气泡仍居中，则表示圆水准器轴已平行于竖轴，若气泡偏离中央则需进行校正。
校正方法用脚螺旋使气泡向中央方向移动偏离量的一半，然后拨圆水准器的校正螺旋使气泡居中。
由于一次拨动不易使圆水准器校正得很完善，所以需重复上述的检验和校正，使仪器上部旋转到任何位置气泡都能居中为止。
圆水准器校正装置的构造常见的有两种：一种在圆水准器盒底有三个校正螺旋(图2－25a)；盒底中央有一球面突出物，它顶着圆水准器的底板，三个校正螺旋则旋入底板拉住圆水准器。
当旋紧校正螺旋时，可使水准器该端降低，旋松时则可使该端上升。
另一种构造，在盒底可见到四个螺旋(图2－25b)，中间一个较大的螺旋用于连接圆水准器和盒底，另三个为校正螺旋，它们顶住圆水准器底板。
当旋紧某一校正螺旋时，水准器该端升高，旋松时则该端下降，其移动方向与第一种相反。
校正时，无论对哪一种构造，当需要旋紧某个校正螺旋时，必须先旋松另两个螺旋，校正完毕时．必须使三个校正螺旋都处于旋紧状态。
(a) (b)图 2－25检校原理若圆水准器轴与竖轴没有平行，构成一α角，当圆水准器的气泡居中时，竖轴与铅垂线成α角(图2－26a)。
若仪器上部绕竖轴旋转180°，因竖轴位置不变，故圆水准器轴与铅垂线成2α角(图2－26b)。
当用脚螺旋使气泡向零点移回偏离量的一半，则竖轴将变动一α角而处于铅垂方向，而圆水准器轴与竖轴仍保持α角(图2－26c)。
水准仪的检查及校正
水准仪的检查及校正1.仪器的外观检查望远镜旋转是否灵活、均匀；制动、微动螺旋及脚螺旋是否可靠，望远镜视场中的十字丝及目标能否调清晰，三脚架是否牢固。
2.圆水准器轴平行于仪器竖轴的检验与校正检查方法：摆好仪器把圆水准气泡调居中，就转动仪器180度后，看圆水准气泡是否还居中，居中是好不居中就要校正校正方法：就是架好仪器后，把圆水准气泡调居中，就转动仪器180度这时圆水准气泡肯定不居中，就先稍松圆水准器底部中央的固定螺丝，再拨动圆水准器的校正螺丝，使气泡往中心移动原本偏离的一半，然后就用角螺旋调气泡居中，然后就转180度，看圆水准气泡是否还居中，不居中就要重复划线部分，直至怎么转都居中。
3.十字丝横丝垂直于仪器竖轴的检验与校正检查方法:架好仪器后调好仪器后，用十字丝交点瞄准明显一点目标，转动微调螺旋，使十字丝左右移动，若目标点始终不离开横丝，说明是好的，否则就要校正校正方法：旋下十字丝分划板护罩，用螺丝刀松开十字丝分划板的固定螺丝，转动分划板，使目标与横丝重合，如此反复检校，直至满足要求为止，最后将固定螺丝旋紧，并旋上护罩。
4.管水准器轴平行于视准轴的检验与校正(也就是常说的i角)检查方法:就是在相距80米的A、B两点，等距中间架好仪器后分别读数a1、b1;然后在距A点附近3米处架好仪器后，再分别读取a2、b2;然后计算两点高差h1=a1-b1（这个在中为正确高差），h2=a2-b2(这个存在一定误差的)，计算高差之差，△h=h2-h1，计算i角公式：i=△h×p(一个常数)÷S(AB间距)=△h×206265÷80, 式中p=206265,若i﹥20时就要校正校正方法：旋转微倾螺旋，将十字丝横丝对到A点尺正确读数a2’=a2-△h,这时原来居中的管水准气泡会偏离中央位置，在保持读数不变的条件下，用校正针拨动管水准器上、下两个校正螺丝，使偏离的管水准气泡居中；注意：拨动上、下两校正螺丝前，应先稍旋松左右两个校正螺丝，且上、下两个校正螺丝在校正时应遵循“先松后紧”的规则，也就是要抬高管水准器的一端，应先松开上面的校正螺丝，让出了一定空隙，然后再旋进下面的校正螺丝，校正完毕，再旋紧，如此反复验校，直至i≤20为止。
水准仪的检验与校正
水准仪的检验与校正普通水准仪的检验与校正1．圆水准器轴（圆球面中点和球心的连线）平行于仪器的竖轴检验：把仪器安置在三脚架上，转动脚螺旋，使圆水准器的气泡居中。
然后使仪器绕竖轴旋转180°，此时若圆水准器的气泡仍然居中，则说明此项条件满足。
校正：如气泡偏离圆水准器中心位置，先用脚螺旋使气泡退回一半，然后拨动圆水准器校正螺丝使气泡居中。
反复检验校正直至满足条件。
此外，还可以先按照经纬仪上盘水准管轴垂直于竖轴的检校方法，将水准仪上长水准管校正好，在长水准管水平的条件下，拨动圆水准器校正螺丝，使圆气泡居中。
2．十字丝横丝垂直于仪器竖轴检验：将水准仪在地上安置好，以横丝的一端瞄准远处一清晰固定的点，然后转动水平方向的微动螺旋，如该点始终在横丝上移动，说明横丝垂直于竖轴，否则应进行校正。
校正：松动十字丝环上相邻两校正螺丝，转动十字丝环，直到满足要求为止。
3．水准管轴平行于视准轴检验：在地面选定A、B两点，相距60~100m，置仪器于A、B之中点，对两端所立标尺进行观测得读数a1、b1（图4-237），a1－b1＝h即为两点间的正确高差。
然后将仪器搬近B点，紧靠B整置仪器，使望远镜目镜端靠近标尺，自物镜端观测水准尺，以铅笔尖指出圆孔中心在尺上的位置，在镜外读得B点标尺之读数b2（即仪器高）。
然后再对A点所立水准尺进行观测得读数a2。
若a2－b2＝a1－b1，则此项条件满足。
图4-237 水准管检验校正：若a2－b2不等于a1－b1，在A点上水准尺的正确读数应为a'2＝b2＋（a1－b1）＝b2＋h。
旋转望远镜微倾螺旋，使横丝对准A点标尺上的正确读数a'2，这时视准轴已水平，但气泡却偏离中心，拨动水准管校正螺丝使气泡居中。
此项检校要反复进行，直至仪器在B点所测之高差，与仪器在A、B的中点所测正确高差相差在3~4mm以内，就可以认为校正好了。
4．视准轴与水准管轴应平行（即无交叉误差）检验：安平仪器后，在距仪器约50m处竖立一水准尺。
水准仪的检验与校正实验报告(共5则)
水准仪的检验与校正实验报告（共5则）第一篇: 水准仪的检验与校正实验报告水准仪的检验与校正实验报告一、实验目的与要求:1.弄清水准仪的主要轴线及它们之间应满足的几何关系；2.掌握DS3水准仪检验与校正的方法。
二、设备:DS3水准仪1台, 水准尺2根, 尺垫2个, 小螺丝刀1把, 校正针1根, 记录板1块。
三、方法与步骤:1.一般性检验:安置仪器后, 首先检验：三脚架是否牢固, 制动和微动螺旋、微倾螺旋、对光螺旋等是否有效, 望远镜成像是否清晰等, 同时了解水准仪各主要轴线及其相互关系。
2.圆水准器轴平行于仪器竖轴的检验与校正:检验：转动脚螺旋使圆水准器气泡居中, 将仪器绕竖轴旋转180°后, 若气泡仍居中, 则说明圆水准器轴平行于仪器竖轴, 否则需要校正。
校正：先稍松圆水准器底部中央的固紧螺丝, 再拨动圆水准器的校正螺丝, 使气泡返回偏离量的一半, 然后再转动脚螺旋使气泡居中。
如此反复检校, 直到圆水准器在任何位置时, 气泡都在刻划圈内为止, 最后旋紧固紧螺旋。
3.十字丝横丝垂直于仪器竖轴的检验与校正:检验：以十字丝横丝一端瞄准约20m处的一细小目标点, 转动水平微动螺旋, 若横丝始终不离开目标点, 则说明十字丝横丝垂直于仪器竖轴, 否则需要校正。
校正：旋下十字丝分划板护罩, 用小螺丝刀松开十字丝分划板的固定螺丝, 微略转动十字丝分划板, 使转动水平微动螺旋时横丝不离开目标点。
如此反复检校, 直至满足要求。
最后将固定螺丝旋紧, 并旋上护罩。
4.水准管轴与视准轴平行关系的检验与校正:检验: 在平坦地面上选定相距60-80米的A.B两点, 放下尺垫立水准尺。
现在距A.B等距离处安置水准仪, 分别读取A.B两点水准尺读数a1.b1, 求得正确高差Hab(b1(a1。
再在A点附近2-3米处水准仪, 分别读取A.B两点水准尺读数a2.b2, 求得B尺的上的应有读数b2(a2(Hab。
若b2=b2'时, 说明水准管轴与视准轴平行；若b2(b2'时, 说明水准管轴与视准轴不平行。
水准仪校正方法
（三）水准管的检验校正
1、检验方法：
(1)在平坦地面上选取相距约100的固定点a、b，先在a、b的中点安置水准仪，测出a、b两点的高差。如果两轴之间有一固定夹角，由于前后视距离相等，角对前、后视读数产生的误差相同，则，所得高差Байду номын сангаас是正确高差。所以，前后视距离相等，可以消除视准轴与水准管轴不平行产生的角误差的影响。
水准仪校正有三个部分：
（一）圆水准器的检验校正
1、检验方法： 安置水准仪后，使圆水准器气泡严格居中，此时圆水准器轴处于铅垂位置。将望远镜旋转180°，如果气泡仍居中，则说明圆水准器轴平行于仪器竖轴。 若圆水准器轴不平行于竖轴，水准仪粗平后，则圆水准器轴相对于铅垂线的夹角为角，将望远镜旋转180°，圆水准器轴由竖轴左侧转至右侧，圆水准气泡不再居中，此时圆水准器轴与铅垂线的夹角为角。
2、校正方法： 圆水准盒的底部有三个校正螺丝。首先转动脚螺旋，使气泡中心向圆圈中心移动偏离值的一半，此时竖轴处于铅直位置，剩余一半用校正针拨动圆水准器的校正螺丝，使气泡居中，此次项校正应反复几次，直到望远镜转动在任何位置，圆水准气泡均居中为止。
（二）十字丝横丝的检验校正
1、检验方法： 在离墙20米左右安置仪器，并在墙上做一明显的固定点，最好是黑三角，先用十字丝横丝的一端对准黑三角上（或下）的一个顶点或读取尺读数。旋紧水平制动螺旋，转动水平微动螺旋，如果固定点始终在横丝上移动或读数不变，说明横丝垂直于仪器竖轴，若偏离横丝，应进行校正。
（2）仪器搬到距a点（或b点）约2～3m处。离仪器2、3米点的读数距离近，可以认为读数正确。精平后读取两点的尺读数。如果高差与仪器放在中间的高差一致，则说明仪器不需要校正，否则需要校正。
