影像式测量仪
影像测量仪的技术参数介绍
影像测量仪的技术参数介绍影像测量仪是一种基于数字图像处理技术的测量设备，主要用于对物体进行三维形态测量、精度检测、形位公差分析和逆向工程等操作。
本文将对影像测量仪的技术参数进行详细介绍，包括分辨率、测量精度、视场角、深度范围等参数。
1. 分辨率影像测量仪的分辨率是指相机可以获取的图像中有效像素点的数量。
一般来说，分辨率越高，设备获取的图像信息就越丰富，从而提高了测量的精度和准确性。
影像测量仪的分辨率一般是以万分之一毫米为单位。
2. 测量精度测量精度是指影像测量仪对被测物体进行测量的能力，也是一个影像测量仪衡量性能的重要参数。
影像测量仪的测量精度受到多种因素的影响，例如相机分辨率、视场角、系统误差等。
一般来说，影像测量仪的测量精度可以达到百分之一毫米以下。
3. 视场角视场角是指影像测量仪可以在一个视野范围内进行测量的大小。
不同的影像测量仪视场角大小不尽相同，一般参考书刊影像测量仪视场角在8度左右，而高端影像测量仪的视场角甚至可以达到55度以上。
视场角的大小对于被测物体的形态和大小有着很大的影响，也是选择适合的测量仪器时需要考虑的重要因素。
4. 深度范围深度范围是指影像测量仪可以对被测物体进行测量的距离范围。
不同的测量仪器深度范围不同，有的仅能在几毫米的距离内精确测量，而有的则能够在几十厘米到几米的范围内进行精度测量。
深度范围还受到光源强度和被测物体材料的影响，需要根据具体的测量需求进行选择。
5. 其他参数除了上述几个参数外，影像测量仪还有其他一些重要的技术参数，例如测量速度、测量范围、系统分辨率、重复性和稳定性等。
在选择影像测量仪时，需要根据具体的测量需求和实际应用场景进行综合考虑。
总之，影像测量仪是一种非常重要的测量设备，可以在工业、医疗、电子和航空航天等领域发挥重要作用。
本文对影像测量仪的技术参数进行了详细介绍，希望对读者选择影像测量仪时有所帮助。
影像测量仪的使用方法
影像测量仪的使用方法影像测量仪是一种高精度、高效率的测量工具，广泛应用于工业制造、科研实验、医学影像等领域。
它能够通过摄像头拍摄目标物体的影像，利用软件对影像进行处理分析，从而实现对目标物体尺寸、形状、位置等参数的测量。
下面将介绍影像测量仪的使用方法，希望能够帮助大家更好地使用这一先进的测量工具。
1. 准备工作。
在使用影像测量仪之前，首先需要做好一些准备工作。
确保测量仪的摄像头清洁无尘，避免影响影像质量。
同时，将需要测量的目标物体放置在测量台上，并调整好光源和背景，保证目标物体的影像清晰可见。
2. 启动测量软件。
接通影像测量仪的电源，启动测量软件。
在软件界面中，选择“新建测量项目”，然后设置测量参数，如像素大小、放大倍数等。
根据实际测量需求，选择合适的测量模式，如长度测量、角度测量、轮廓测量等。
3. 拍摄影像。
调整摄像头的焦距和角度，使目标物体的影像充满整个画面，并保持清晰。
在软件界面中，点击“拍摄”按钮，对目标物体进行影像拍摄。
根据需要，可以进行多次拍摄，以获取不同角度、不同位置的影像。
4. 影像处理。
拍摄完成后，软件会自动对影像进行处理。
可以对影像进行放大、缩小、旋转等操作，以便更清晰地观察目标物体的细节。
同时，可以对影像中的目标物体进行标记、测量线的绘制等操作，以便进行后续的测量分析。
5. 测量分析。
在影像处理完成后，可以进行测量分析。
在软件界面中，选择测量工具，如长度测量工具、角度测量工具等，对目标物体的各项参数进行测量。
测量结果将会显示在软件界面上，同时可以导出报告或保存数据。
6. 结果展示。
最后，可以将测量结果进行展示和分析。
软件提供了丰富的结果展示功能，如直线拟合、曲线拟合、3D重建等。
通过这些功能，可以更直观地展示目标物体的尺寸、形状等参数，为后续的研究和应用提供参考。
总结。
影像测量仪作为一种先进的测量工具，具有高精度、高效率的特点，能够广泛应用于各个领域。
正确使用影像测量仪，能够为工程设计、科研实验、医学诊断等工作提供可靠的数据支持。
影像测量仪的使用方法
影像测量仪的使用方法影像测量仪是一种高精度的测量设备，广泛应用于工业制造、科研实验、医学影像等领域。
它通过数字影像处理技术，实现对物体尺寸、形状、表面特征等参数的测量和分析。
下面将介绍影像测量仪的使用方法，帮助您更好地掌握这一先进设备的操作技巧。
1.准备工作。
使用影像测量仪前，首先需要进行准备工作。
确保设备处于稳定的工作状态，检查设备的供电情况和连接线路是否正常。
同时，清洁测量台面和调整测量仪的放置位置，保证测量环境整洁、明亮。
2.打开设备。
按照操作手册的指引，打开影像测量仪的电源开关，并等待设备自检完成。
在设备启动过程中，要耐心等待，不要进行其他操作，确保设备能够正常启动。
3.调整参数。
在设备启动完成后，根据测量对象的特点和测量要求，调整影像测量仪的参数设置。
包括放大倍率、对比度、亮度、曝光时间等参数的调节，以确保获取清晰、准确的影像。
4.放置测量样品。
将待测样品放置在测量台面上，并根据需要使用辅助夹具或支架固定样品位置，以避免在测量过程中发生移动或晃动，影响测量结果的准确性。
5.拍摄影像。
通过设备上的拍摄按钮或软件界面的操作，进行样品的影像拍摄。
在拍摄过程中，要保持手稳，避免震动，确保获取清晰的影像。
6.测量分析。
拍摄完成后，影像测量仪会自动对拍摄的影像进行处理和分析，根据设备的功能和软件的操作界面，进行测量参数的设定和测量结果的分析。
可以测量长度、角度、曲率半径、表面粗糙度等多种参数。
7.保存结果。
在完成测量分析后，将测量结果保存在设备或计算机中，可以生成报告或数据表格，方便后续的查阅和分析。
8.关闭设备。
在使用完毕后，按照操作手册的指引，正确关闭影像测量仪的电源开关，将设备恢复到待机或关机状态。
同时，清理测量台面和设备表面，保持设备的整洁。
通过以上步骤的操作，您可以顺利地使用影像测量仪进行测量分析工作。
在实际操作中，还需要根据具体的测量对象和要求，灵活运用影像测量仪的各项功能，以获得更加准确、可靠的测量结果。
影像测量仪结构组成
影像测量仪结构组成一、引言影像测量仪是一种高精度的测量设备，广泛应用于工业制造、汽车制造、航空航天等领域。
其结构组成是影响其测量精度和使用效果的关键因素之一。
本文将介绍影像测量仪的结构组成。
二、基本结构影像测量仪的基本结构包括光学系统、机械系统和电子系统三部分。
1.光学系统光学系统是影像测量仪最为重要的部分，主要用于获取被测物体表面的图像信息。
其主要组成部分包括镜头、光源、滤波器等。
（1）镜头镜头是光学系统中最为核心的部分，其质量直接影响到影像测量仪的精度和分辨率。
常见的镜头有透镜和反射镜两种类型，其中透镜常用于低倍率下对被测物体进行观察和测量，反射镜则常用于高倍率下对被测物体进行观察和测量。
（2）光源光源主要用于照明被测物体表面以获取清晰的图像信息。
常见的光源有白光、激光等。
其中，激光具有高亮度、高单色性、高方向性等优点，在高精度测量中得到广泛应用。
（3）滤波器滤波器主要用于过滤掉环境中的干扰光线，提高被测物体表面的图像对比度和清晰度。
常见的滤波器有偏振片、中心滤镜等。
2.机械系统机械系统是影像测量仪的支撑结构，主要用于保证被测物体在测量过程中的稳定性和准确性。
其主要组成部分包括基座、移动平台、运动控制系统等。
（1）基座基座是机械系统中最为重要的部分，其质量和稳定性直接影响到影像测量仪的精度和准确性。
常见的基座材料有大理石、花岗岩等。
（2）移动平台移动平台是机械系统中用于支撑被测物体并进行移动的部分。
常见的移动平台有手动平台和自动平台两种类型，其中自动平台具有更高的精度和稳定性。
（3）运动控制系统运动控制系统主要用于控制移动平台的运动轨迹和速度，保证测量过程中的准确性和稳定性。
常见的运动控制系统有步进电机、伺服电机等。
3.电子系统电子系统是影像测量仪中用于处理图像信息和输出测量结果的部分。
其主要组成部分包括图像采集卡、数字信号处理器、计算机等。
（1）图像采集卡图像采集卡主要用于将光学系统中获取到的图像信息转换为数字信号，并传输到计算机进行处理。

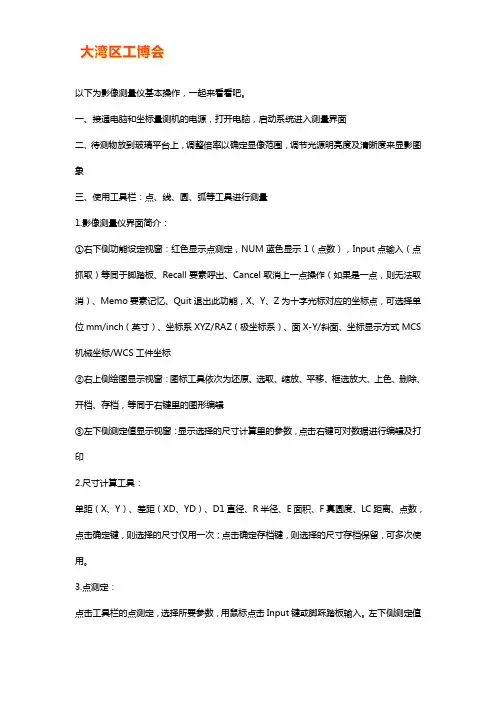

影像测量仪使用教程【详解】
以下为影像测量仪基本操作，一起来看看吧。
一、接通电脑和坐标量测机的电源，打开电脑，启动系统进入测量界面二、待测物放到玻璃平台上，调整倍率以确定显像范围，调节光源明亮度及清晰度来显影图象三、使用工具栏：点、线、圆、弧等工具进行测量1.影像测量仪界面简介：①右下侧功能设定视窗：红色显示点测定，NUM蓝色显示1（点数），Input 点输入（点抓取）等同于脚踏板、Recall要素呼出、Cancel取消上一点操作（如果是一点，则无法取消）、Memo要素记忆、Quit退出此功能，X、Y、Z为十字光标对应的坐标点，可选择单位mm/inch（英寸）、坐标系XYZ/RAZ（极坐标系）、面X-Y/斜面、坐标显示方式MCS 机械坐标/WCS工件坐标②右上侧绘图显示视窗：图标工具依次为还原、选取、缩放、平移、框选放大、上色、删除、开档、存档，等同于右键里的图形编辑③左下侧测定值显示视窗：显示选择的尺寸计算里的参数，点击右键可对数据进行编辑及打印2.尺寸计算工具：单距（X、Y）、差距（XD、YD）、D1直径、R半径、E面积、F真圆度、LC距离、点数，点击确定键，则选择的尺寸仅用一次；点击确定存档键，则选择的尺寸存档保留，可多次使用。
3.点测定：点击工具栏的点测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入。
左下侧测定值显示视窗将显示测定的点。
4.投影线测定：点击工具栏的线测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择两点或多点都可，左下侧测定值显示视窗将显示测定的线的所选参数的结果。
5.投影圆测定：点击工具栏的圆测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择三点或多点都可，左下侧测定值显示视窗将显示测定的圆的所选参数的结果。
6.弧要素测定：同投影圆测定。
四、使用快速工具：点、线、多段线、圆、弧、多段弧、多弧取圆1.尺规校正：做尺规教正后不得调节光源强度和焦距（倍率）否则，测量结果不准确。
全自动影像测量仪的优点及应用领域
全自动影像测量仪的优点及应用领域全自动影像测量仪是一种通过高分辨率数字影像技术进行测量和分析的先进仪器。
它不仅可以测量各种尺寸的物体，还可以测量复杂的三维形状和曲面。
下面介绍全自动影像测量仪的优点及应用领域。
优点1.高精度全自动影像测量仪具有高精度、高分辨率、高稳定性等特点，可以实现多个点的高精度测量，其精度可以达到零点几微米，甚至几纳米级别，大大提高了测量的可靠性和精确性。
2.高速测量全自动影像测量仪采用数字影像技术进行测量，其测量速度非常快，可以实现多点同时测量，同时，它自动提取数据、自动分析结果、自动计算等，大大提高了测量的效率。
3.非接触式测量全自动影像测量仪采用的是非接触式测量方式，不需要对被测物进行接触或损伤，这有效避免了传统接触式测量可能出现的误差和影响。
4.自动化程度高全自动影像测量仪可以实现全自动化测量，无需人工干预，自动完成数据采集、数据处理、结果输出等多个步骤，大大降低了劳动力的使用成本。
应用领域1.工业全自动影像测量仪在工业制造领域中有着广泛的应用，例如汽车零部件、机械零部件、光学元件等的尺寸测量和形态分析，以及产品质量检测和统计分析等。
2.航空航天全自动影像测量仪可以应用于航空航天领域，可以对飞机、火箭、卫星等进行三维形状和曲面的测量和分析，在航空航天中，全自动影像测量仪也可以用于航空器的飞行模拟和测试。
3.生物医学全自动影像测量仪在生物医学领域有广泛的应用，可以用于细胞形态学和遗传学的研究，也可以用于疾病的诊断和治疗，例如，可以对人体器官进行三维形态和曲面的测量和分析。
4.地质勘探全自动影像测量仪在地质勘探领域中也有着重要的应用，可以用于矿区开发和地形测量，例如，在石油勘探方面，可以利用全自动影像测量仪对地下石油储层进行三维测量和分析。
总之，全自动影像测量仪已经成为现代工业、航空航天、生物医学、地质勘探等各个领域中非常重要的仪器设备，它可以快速、准确、全面地对复杂的物体进行测量和分析，从而为各个领域的研究和应用提供了有力的支持。
简述测量仪器影像测量仪 影像测量仪如何操作
简述测量仪器影像测量仪影像测量仪如何操作影像测量仪又称精密影像式测绘仪，是数显投影仪的质的飞跃，是投影仪的升级版仪器。
它克服了传统投影机的缺点，是集光，机，电，计算机图像技术于一体的新型高精度，高科技测量仪器。
测量仪器影像测量仪影像测量仪的分类：依据其投影路径，它可以分为（a）垂直型投影机（b）落地型投影机（c）水平型投影机。
在投影仪和灯泡通电后，光线通过热透镜，透镜组，台板，镜子，投影屏幕等进行过滤，工件的轮廓或表面被放大并投影到半透亮在投影屏幕上。
通常，必需将工件和投影透镜之间的距离调整到适当的焦距，以使投影屏幕处于清楚的状态，以确保工件测量的精准性。
影像测量仪的结构可以与三种不同的测量系统不同地构造。
在垂直投影仪的情况下，投影镜头可以从25倍放大到225倍，并且常用的放大镜是10倍，20倍，50倍，100倍等。
可以使用轮廓照明或表面反射照明来测量工件。
配件包括旋转台，分体式头（机械或光学），显示器，V型块，中心顶架，各种放大镜头（可选），投影屏幕，标准图片，玻璃尺和摄影设备等。
影像测量仪分类：影像测量仪、二维影像测量仪、二次元、自动影像测量仪、全自动影像测量仪、二次元影像测量仪、2.5D影像测量仪、影像测绘仪等仪器。
测量仪器影像测量仪影像测量仪的结构：影像测量仪是一种高辨别率CCD颜色高—精密光电测量仪器，包括摄像头，连续变焦物镜，彩色显示器，视频十字线发生器，精密光学秤，多功能数据处理器，二维数据测量软件和高精度工作台结构。
影像测量仪的用途：该测量仪器适用于以二坐标测量为目的的全部应用领域，具有双坐标测量的目的，仪器广泛用于机械，电子，仪器仪表，五金，塑料等使用。
（模具，螺钉，金属，配件，橡胶，PCB板，弹簧）。
平面度影像测量仪应用了先进的光路与激光联动技术，同时配置了高精度CCD影像和高精度的日本激光激光测头系统；该技术使影像光学光路与激光同轴，依据测量过程的要求，二套光路可实现自动切换；同时配置高速伺服马达系统，实现高速测量，激光测量平面度的优点是精度高，非接触测量对被测量物不会有损伤。
影像测量仪分类及优缺点
影像测量仪分类及优缺点影像测量仪器是广泛应用于机械、电子、仪表的仪器。
主要由机械主体、标尺系统、影像探测系统、驱动控制系统和测量软件等与高精密工作台结构组成的光电测量仪器。
一般分为三大类：手动影像仪、自动影像仪和闪测影像仪。
测量元素主要有：长度、宽度、高度、孔距、间距、厚度、圆弧、直径、半径、槽、角度、R角等。
1、手动影像测量仪手动影像测量仪3轴采用手动驱动的方式，测量软件为手动取点。
是利用变焦物镜对被测物体进行放大，经过CCD工业摄像装置将图像输入电脑，放大后的被测物体影像传输到测量软件，用以进行非接触检测各种复杂工件的几何量测工具。
测量速度较慢、重复测量精度差。
缺点：测量速度慢、重复测量精度差；优点：造价低，操作无需编程，对测单个产品比较方便。
随着自动控制技术的发展，手动型影像测量仪基本被自动型影像测量仪所取代。
2、自动影像测量仪自动影像测量仪是在CNC影像仪基础上发展而来的光学非接触测量仪，具有高度智能化与自动化特点。
可以学习并记忆对焦、选点、功能切换、人工修正、灯光匹配等过程，可自动完成边缘提取、对焦、匹配以及测量合成、影像合成等。
功能更强大、精度更高、操作也更加便捷。
缺点：对产品轮廓尺寸的测量编程测量比较方便简单，但在对产品的表面尺寸测量时受到的材质和形状限制比较多，容易出现会错图，导致测量出现错误。
对于一致性不好或是公差变动范围比较大的产品，测量起来就不是很方便，时常会出现绘图错误，且不易修改，需重新测量，严重影响测量效率。
对尺寸较少结构较简单的产品测量反而没有手动机方便。
价格比较贵，事故概率相对手动机较多，售后的成本也较大。
优点：不受仪器量程的影响，各种行程的影像仪均可以实现自动。
操作比较方便，只需要控制鼠标或操作杆就可以控制仪器行程内的所有运动。
可以编程测量，只需1次测量产品时编好测量步骤等程序，下次测量就可以直接仪器自动测量和自动判断公差，效率比较高，适合批量测量。
位置定位可编程记忆，所以重复测量的精度比较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卧式影像式测量仪YVM-2010W
一、影像式测量仪用途
精确测量各种工件尺寸、角度、形状和位置，以及螺纹制件的各种参数，适用于机器制造业，精密工、模具制造业、仪器仪表制造业、电子行业、塑料与橡胶行业的计量室、对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检测和比对。
二、影像式测量仪原理
影像测量仪使用本身的硬件（CCD、镜头和数据线）将所能捕捉到的图象通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠标在电脑上进行快速的测量。
●直接元素测量
能测量12种元素（点、直接、圆、圆弧、椭圆、矩形、槽形、O形环、距离、角度、开运线、闭云线）。
测量方法多样（自动判别测量、采点测量，对比测量、公差对比测量，预置元素）。
单点采集方法有多种：可鼠标采点，十字线寻边采点，放大采点，直线采点，鼠标自动捕捉。
●间接测量
两元素之间的距离，两边夹角，多点构成平面的平面度等，都可以通过软件的构造功能来实现。
可以构造的元素有：点，线，圆，弧，角度，平面等。
●影像测量高度差
先在一个平面聚焦，软件会记录一个平面的最高点数据，然后在另一个面聚集，软件同样会记录下一个点的数据，软件通过亮点的坐标计算出两个面的高度差，误差小于0.005mm。
●扫描功能
可以把一个工件的轮廓扫描出来，然后转到CAD进行编辑，得出了设计图纸，从而得到此工件的数据，实现二维抄数。
●地图功能
可以可一个工件完整的图片拍出，在图片进行测量和标注。
图片可以储存，在调出进行测量。
●宏测量
宏测量功能就是，将一连串相同的"构造测量"，构造命令关联到一个按钮上，点击按钮，即开始执行宏测量功能，宏测量功能会自动完成构造动作，减少用户操作鼠标次数，提高工作效率。
●模板测量
模板测量方法，也是目测方法的一种，主要是通过用户眼睛目测，看是否合格，类似于投影仪上用到的标准规格板。
●预置元素
软件可以在机械坐标系或者工作坐标系随便预置元素。
●坐标系建立
可以随便建立多个工件坐标系，然后十字线随坐标旋转，因此不用去摆正元件。
建立工件坐标系的还一个好处就是保持跟图纸一样的基准，这样测量时可以得到X和Y向距离。
●数据输出
测量完的数据不需要用手去抄写，可以直接导出到Word、Excel、Tct、Cad 然后打印。
●专业SPC统计分析 PROFESSIONALSPC STATISTICSANALYSIS
将测量数据导入SPC可以生成常用的管制图，计理值管制图有；平均数全剧管制图，平均数标准差管制图，中位数全距管制图，个别值与移动全距管制图，直方图，CPK推移图，规格与制程标准管制图，制程状态分析图，制程建议分析图等。
对生成的图形可以利用八大判定规则进行判定，为用户对产品品质状态及时了解，对于计数值数据还提供了单质量监控，及时了解产品状态。
五、YVM-2010W操作
D摄像机照
2.焦距调节手柄(Z轴)
3.样品放置台
4.光镜
5.倍数调节钮(已固定)
6.X轴转动手柄
7.Y轴转动手柄
8.电源开关
9.光度强度调节(左右机照)
六、仪器的维护与保养
影像测量仪是一种光、电、机一体的精密测量仪器，需要有经常和良好的维护与保养，以保持仪器良好的使用状态，这样才可以保持仪器原有的精度和延长仪器的寿命。
●仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学
零件表面污损，金属零件生锈，尘埃杂物落入运动导轨，影响仪器机能。
●仪器使用完毕，工作面应随时擦拭干净，最好再罩上防尘布。
●仪器的传动机构及运动导轨，应定期加润滑油，使机构运动顺畅，保持良
好的使用状态。
●工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净，绝不能用
有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。
●仪器LED光源使用寿命很长，但当有灯泡烧坏时，仍请通知厂商，由专业人
员为您更换。
●仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密
调校，所有调节螺丝与紧固螺丝均已固定，请勿自拆卸，如有问题请通知厂商解决，自行拆卸造成仪器故障或精度降低，不在保修范围内。
●计算机上测量软件，已对工作台与光学尺的误差进行了精确补偿，请勿自行
更改，否则，会产生错误的测量结果。
●仪器所有电气接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并
拧紧螺丝，不正确的接插，轻则影响仪器功能，重则可能损坏系统。
●仪器要接地，机座后面电源接口板有标识，且要求仪器使用方，电源插座要
有地线。
