目前晶体硅光伏电池使用的减反射膜材料
目前晶体硅光伏电池使用的减反射膜材料是氮化硅，采用等离子增强化学气相淀积技术，使氨气和硅烷离子化，沉积在硅片的表面，具有较高的折射率，能起到较好的减反射效果；早期的光伏电池采用二氧化硅和二氧化钛膜作为减反射层。
减反射膜又称增透膜，它的主要功能是减少或消除透镜、棱镜、平面镜等光学表面的反射光，从而增加这些元件的透光量，减少或消除系统的杂散光。

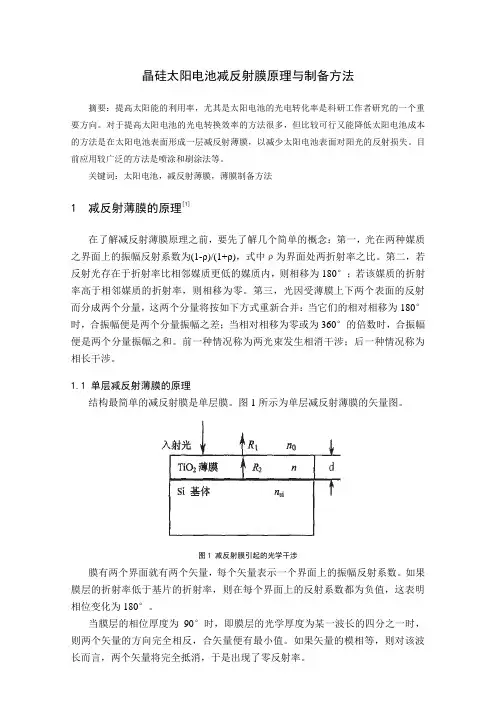

最简单的增透膜是单层膜，它是镀在光学零件光学表面上的一层折射率较低的薄膜。
如果膜层的光学厚度是某一波长的四分之一，相邻两束光的光程差恰好为π,即振动方向相反，叠加的结果使光学表面对该波长的反射光减少。
适当选择膜层折射率，这时光学表面的反射光可以完全消除。
一般情况下，采用单层增透膜很难达到理想的增透效果,为了在单波长实现零反射,或在较宽的光谱区达到好的增透效果，往往采用双层、三层甚至更多层数的减反射膜。
减反射膜是应用最广、产量最大的一种光学薄膜，因此，它至今仍是光学薄膜技术中重要的研究课题，研究的重点是寻找新材料，设计新膜系,改进淀积工艺,使之用最少的层数，最简单、最稳定的工艺，获得尽可能高的成品率，达到最理想的效果。
对激光薄膜来说，减反射膜是激光损伤的薄弱环节，如何提高它的破坏强度，也是人们最关心的问题之一。
减反射膜又称增透膜，它的主要功能是减少或消除透镜、棱镜、平面镜等光学表面的反射光，从而增加这些元件的透光量，减少或消除系统的杂散光。
最简单的增透膜是单层膜，它是镀在光学零件光学表面上的一层折射率较低的薄膜。
如果膜层的光学厚度是某一波长的四分之一，相邻两束光的光程差恰好为π,即振动方向相反，叠加的结果使光学表面对该波长的反射光减少。
适当选择膜层折射率，这时光学表面的反射光可以完全消除。
一般情况下，采用单层增透膜很难达到理想的增透效果,为了在单波长实现零反射,或在较宽的光谱区达到好的增透效果，往往采用双层、三层甚至更多层数的减反射膜。
仍是光学薄膜技术中重要的研究课题，研究的重点是寻找新材料，设计新膜系,改进淀积工艺,使之用最少的层数，最简单、最稳定的工艺，获得尽可能高的成品率，达到最理想的效果。
对激光薄膜来说，减反射膜是激光损伤的薄弱环节，如何提高它的破坏强度，也是人们最关心的问题之一。
减反射膜及镀膜技术简介时间：2010-08-25 23:13:34 来源：作者：一、镀减反射膜有什么好处1.镜面反射光线通过镜片的前后表面时，不但会产生折射，还会产生反射。
这种在镜片前表面产生的反射光会使别人看戴镜者眼睛时，看到的却是镜片表面一片白光。
拍照时，这种反光还会严重影响戴镜者的美观。
2."鬼影"眼镜光学理论认为眼镜片屈光力会使所视物体在戴镜者的远点形成一个清晰的像，也可以解释为所视物的光线通过镜片发生偏折并聚集于视网膜上，形成像点。
但是由于屈光镜片的前后表面的曲率不同，并且存在一定量的反射光，它们之间会产生内反射光。
内反射光会在远点球面附近产生虚像，也就是在视网膜的像点附近产生虚像点。
这些虚像点会影响视物的清晰度和舒适性。
3.眩光象所有光学系统一样，眼睛并不完美，在视网膜上所成的像不是一个点，而是一个模糊圈。
因此，二个相邻点的感觉是由二个并列的或多或少重叠的模糊圈产生的。
只要二点之间的距离足够大，在视网膜上的成像就会产生二点的感觉，但是如果二点太接近，那么二个模糊圈会趋向与重合，被误认为是一个点。
对比度可以用来反映这种现象，表达视力的清晰度。
对比值必须大于某一确定值（察觉阈，相当于1－2）才能够确保眼睛辨别二个邻近点。
对比度的计算公式为：D＝（a-b)/(a+b)其中C为对比度，二个相邻物点在视网膜上所成像的感觉最高值为a,相邻部份的最低值为b。
如果对比度C值越高，说明视觉系统对该二点的分辨率越高，感觉越清晰；如果二个物点非常接近，它们的相邻部分的最低值比较接近于最高值，则C值低，说明视觉系统对该二点感到不清晰，或不能清晰分辨。
让我们来模拟这样一个场景产：夜晚，一位戴眼镜的驾车者清晰地看见对面远处有二辆自行车正冲着他的车骑过来。
此时，尾随其后的汽车的前灯在驾车者镜片后表面上产生反射：该反射光在视网膜上形成的像增加了二个被观察点的强度（自行车车灯）。
所以，a段和b 段的长度增加，即然分母(a+b)增加，而分子（a-b)保持不变，于是就引起了C值的减少。
对比减小的结果会令驾驶员最初产生的存在二个骑车人的感觉重合成为单一的像，就好比区分它们的角度被突然减小！4.透过量反射光占入射光的百分比取决于镜片材料的折射率，可通过反射量的公式进行计算。
反射量公式：R＝（n-1)平方/(n+1)平方R：镜片的单面反射量n：镜片材料的折射率例如普通树脂材料的折射率为1.50，反射光R＝（1.50－1）平方/（1.50＋1）平方＝0.04＝4%。
镜片有两个表面，如果R1为镜片前表面的量，R2为镜片后表面的反射量，则镜片的总反射量R＝R1＋R2。
（计算R2的反射量时，入射光为100%－R1）。
镜片的透光量T＝100%-R1-R2。
由此可见，高折射率的镜片如果没有减反射膜，反射光会对戴镜者带来的不适感比较强烈。
二、原理减反射膜是以光的波动性和干涉现象为基础的。
二个振幅相同，波长相同的光波叠加，那么光波的振幅增强；如果二个光波原由相同，波程相差，如果这二个光波叠加，那么互相抵消了。
减反射膜就是利用了这个原理，在镜片的表面镀上减反射膜，使得膜层前后表面产生的反射光互相干扰，从而抵消了反射光，达到减反射的效果。
1.振幅条件膜层材料的折射率必须等于镜片片基材料折射率的平方根。
减反射膜第3章减反射原理和减反射技术3.1硅材料的光学特性晶体硅材料的光学特性，是决定晶体硅太阳电池极限效率的关键因素，也是太阳电池制造工艺设计的依据。
3.1.1光在硅片上的反射、折射和透射照射到硅片表面的光遵守光的反射、折射定律。
如图3.1所示，表面平整的硅片放置在空气中，有一束强度为的光照射前表面时，将在入射点O发生反射和折射。
以表示反射光强度，表示折射光强度。
这时入射角等于反射角，并且（3-1）图3-2 光在半导体薄片上的反射、折射和透射图3-3 计算表面反射的二维模型Fig 3-2 Light reflection, infraction andFig 3-3 2D model for surface reflection transition on semiconductor sheet. calculate.式中为入射光进入硅中的折射角，、分别为空气及硅中的光速，、分别为空气及硅的折射率，为真空中的光速。
任何媒质的折射率都等于真空中的光速与该媒质中的光速之比。
在硅片内的另一个表面以角度发生入射及反射，反射光强度以表示，强度为的光在点沿与法线成角度的方向透射出后表面。
定义反射光强度与入射光强度之比为反射率，以表示；透射光强度与入射光强度之比为透射率，以表示。
当介质材料对光没有吸收时，。
半导体材料对光有吸收作用，因此，还要考虑材料对光的吸收率。
光垂直入射到硅片表面时，反射率可以表示为：（3-2）当入射角为时，折射角为，则反射率可以表示为：（3-3）一般说来，折射率大的材料，其反射率也较大。
太阳电池用的半导体材料的折射率、反射率都较大，因此在制作太阳电池时，往往都要使用减反射膜、几何陷光结构等减反射措施。
应当注意，材料的折射率与入射光的波长密切相关，表3-1 为硅和砷化镓的折射率与光波长的关系。
表3-1硅和砷化镓的折射率[1]（300K ） 长(μm)射率ni aAs.1 .5.46.0 .5 .5.90 .6 .6.8.6.6052. 7 0. 7 5 . 6 5.6 0. 9 . 8 5. 5 0. 2 5 . 4. 4 5. 7 5 . 8.4 0. 0 . 1 53.2减反射技术和减反射原理3.2.1陷光结构和绒面在光伏技术中，所谓陷光结构包括表面减反射结构、太阳电池体内光路增长结构，太阳电池组件封装结构内的光路增长结构。
绒面的反射控制理论认为，表面结构对反射率的影响取决于结构尺寸与入射光波长之间的关系。
Campbell发展的讨论中考虑了表面形貌三种不同的尺度范围：（i）宏观；（ii）微观；和（iii）中间情况。
在宏观尺度范围，表面形貌尺寸比光波长大。
光干涉效应可以忽略不计，而光路通常近似地用这些表面形貌与光之间的相互作用来描述。
这些表面形貌的几何性质可以用来驾驭光的反射或折射方向，使其控制在期望的方向上。
在微观尺度范围，形貌尺寸比光波长更小，即小于0.1μm。
这种形貌可以用‘逐级折射率’方法处理，这里真实表面的剖面用一系列层来近似描述，每层由不同的两种介质组成。
这种形貌尺寸在捕获光线方面不是特别有效，其作用就象在平面上涂覆逐层改变折射率的涂层一样。
对于中间尺度情况(0.1微米～几微米)，表面形貌对光有强烈的干扰作用。
反射光和折射光都会被强有力的捕获。
一种强有力捕获情形的简化模型是把表面成“Lambertian” 处理，也即，认为在所有方向上捕获的光有均匀的亮度。
在宏观尺度的范围，一种计算反射的二维（2D）模型如图3-3 所示。
假设沟槽尺寸大于光波长，所以沟槽和光之间的作用可以用光路近似来描述。
沟槽角度为α，沟槽壁将向下入射光的反射分量反射到对面得到第二次入射机会，这样减低了总的反射率。
对于垂直于太阳电池片平面的入射光，α有几个使反射特性改变的门限值。
一旦某些光线α超过30o，靠近底部的入射光就能得到“二次入射”效应的好处。
α超过45o所有垂直入射光线将“二次入射”。
当α上升到54o以上时，靠近沟槽底部的入射光线被三次反射有了可能。
对于60o，所有垂直入射的光线将“三次入射”，等等。
如果光线对于太阳电池平面而言，偏离垂直角度，这些门限将变得有些模糊。
如果具有反射率R 的表面上反射与角度的依赖性可以忽略，那么，n次入射后的反射率将为Rn。
例如封装在折射率为1.5的材料中的硅，在太阳光谱波长的峰值，在自由空间600nm波长附近的反射率大约为20%，在“二次入射”后降到4%，“三次入射”后低于1%。
从数学上讲，对于45o≤α≤60o的情形，垂直入射光线经历三次入射的比例可以表示为：（3-4）对于硅在（100）晶面上用碱溶液腐蚀制作的绒面，角锥体表面为（111）面，与底面为54.7o，所有垂直入射光将得到至少二次入射机会，11.1%的在沟槽底部的入射光将经历三次入射。
尽管化学腐蚀能够在不同的晶面之间产生很尖锐的边缘，有时会发生边缘圆整，这是由于后续工序原因，或是故意地这样做以便消除集中在顶层的应力，这些应力可能来自氧化、扩散等热处理工艺。
这样，在被圆整后的顶部，一旦该处切线与底面的夹角低于45o，垂直底面入射该处的光线将只有一次入射机会。
相似的考虑可用于不如图3-3 所示的沟槽这样规则的形状。
