电磁流量传感器的精度等级
电磁流量计技术规格书
电磁流量计技术规格书
测量范围：见货物需求一览表；
介质：自来水、污水、污泥；
形式：传感器与变送器分体，现场显示瞬时流量和累计流量；
其中进厂水和出厂水计量用电磁流量计要求配有MODBUS通讯接口。
★测量精度：0.5%
★电极材料：316L（其中加药流量计要求为钽电极或铂电极）；
★内衬材质：硬橡胶（其中加药流量计要求为PTFE或PFA）；
★公称压力1.0Mpa（10kgf/cm2）
电极形式：四电极；一对测量电极，一个参比电极及一个空管报警电极
稳定性：0.1%（12月）
重复性：≤0.1%fs
输出： 4～20mADC、频率、无源脉冲计数输出，隔离,其负载阻抗不小于500Ω，并带隔离输出/输入端子；
现场显示：数字式7～8位LCD，可同时显示瞬时流量和累计流量。
功能要求: 具有独立的调零点稳定或“自动稳零”功能，空管置零功能，需有小流量切除、正反向计量现场操作功能、断电自动储存系统数据、带溢出自动复位功能，溢出次数不小于250次。
环境温度：－20～+60°C
介质温度：0~ +80°C
保护等级：传感器：IP68；变送器：IP67；连接法兰标准：GB（与管道连接法兰匹配）；。

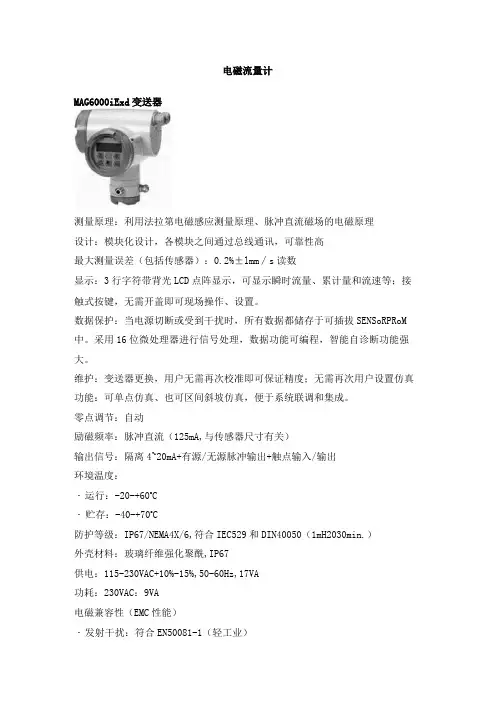

电磁流量计技术参数
电磁流量计MAG6000iExd变送器测量原理：利用法拉第电磁感应测量原理、脉冲直流磁场的电磁原理设计：模块化设计，各模块之间通过总线通讯，可靠性高最大测量误差（包括传感器）：0.2%±lmm∕s读数显示：3行字符带背光LCD点阵显示，可显示瞬时流量、累计量和流速等；接触式按键，无需开盖即可现场操作、设置。
数据保护：当电源切断或受到干扰时，所有数据都储存于可插拔SENSoRPRoM 中。
采用16位微处理器进行信号处理，数据功能可编程，智能自诊断功能强大。
维护：变送器更换，用户无需再次校准即可保证精度；无需再次用户设置仿真功能：可单点仿真、也可区间斜坡仿真，便于系统联调和集成。
零点调节：自动励磁频率：脉冲直流（125mA,与传感器尺寸有关）输出信号：隔离4~20mA+有源/无源脉冲输出+触点输入/输出环境温度：・运行：-20-+60o C・贮存：-40-+70o C防护等级：IP67/NEMA4X/6,符合IEC529和DIN40050（1mH2030min.）外壳材料：玻璃纤维强化聚酰,IP67供电：115-230VAC+10%-15%,50-60Hz,17VA功耗：230VAC：9VA电磁兼容性（EMC性能）・发射干扰：符合EN50081-1（轻工业）・抗噪声：符合EN50082-1(工业)标准和认证：CE,通用ULc,C标志；FMclassl,div2MAG3100传感器测量原理：采用脉冲直流励磁方式过程连接法兰：・标准EN1092-1,凸面(EN1092-l,DIN2501&BS4504有相同的匹配尺寸) ・D N200-1000(8"…40”)：PN10外壳防护等级：IP68电磁兼容：89/336EEC材料・法兰和外壳：碳钢，两种环氧涂层防腐蚀(最薄150mm)・测量管:AISI304(1.4301)・电极：PTFE・内衬：哈氏合金・接地电极：材料与测量电极相同电缆入口(分体式)：4xM20接地电极：橡胶内衬配置接地电极防护等级：IP68,IP68防护等级可现场密封升级，操作方便模块化设计：内置SENSC)RPRe)M,更换转换器保证精度安装：管道法兰安装，符合ISOl3359长度在线校验：SENSc)RPRe)M存储FingerPinter信息，支持在线校验功能。
电磁流量传感器技能知识考题
导读●一、填空题（每题1分，共20分）●二、判断题（每题1分，共10分）●三、选择题（每题2分，共40分）●四、简答题（每题2分，共20分）●五、开放题（每题5分，共10分）电磁流量传感器技能知识考题一、求填空题（20个）1.电磁流量计利用_____感应定律来检测流量。
答案：法拉第2.电磁流量计的内部有一个产生磁场的_____线圈。
答案：电磁3.电磁流量计可以在管道内似乎什么也没有的情况下仍然可以测量流量，这是因为其利用了_____检测流量。
答案：电磁感应4.在电磁流量计内部的电极可以用于捕获电动势（电压）信号，用于计算流量的_____。
答案：大小5.当液体通过电极时，会产生_____信号，这个信号与流量成正比。
答案：电动势6.使用电磁流量计时，需要保证管道内的液体是_____。
答案：导电7.电磁流量计适用于_____、气体和粉末等物质的流量测量。
答案：液体8.电磁流量计还可以测量液体的_____。
答案：温度9.电磁流量计的精度通常可以达到_____级别。
答案：0.510.电磁流量计的输出信号通常为_____信号。
答案：模拟11.电磁流量计的输出信号还可以转换成_____信号。
答案：数字12.在使用电磁流量计时，需要根据管道的直径选择适当的_____。
答案：量程13.电磁流量计的测量范围通常在_____m/s以下。
答案：1014.电磁流量计适用的管道材质包括_____、塑料、钢铁等。
答案：不锈钢15.电磁流量计适用于_____、石油化工、自来水等领域的流量测量。
答案：食品药品16.电磁流量计的零点漂移是指在无液体流动时测得的电压信号与_____的差异。
答案：实际值17.电磁流量计的灵敏度是指单位流量变化引起的电极电压变化的_____。
答案：比例系数18.电磁流量计的阻抗是指_____和_____组成的复数。
答案：电感、电容19.电磁流量计的电极间距离越小，测量结果的精度_____。
答案：越高20.电磁流量计在测量液体流量时，可以通过_____校准来提高测量精度。
流量传感器质量标准
流量传感器质量标准流量传感器是一种用于测量流体流量的装置，广泛应用于石油、化工、冶金、科研等领域。
其质量标准对于确保测量的准确性和可靠性至关重要。
以下是流量传感器质量标准的详细内容：1. 流量传感器的定义和分类流量传感器是一种将流体流量转换为电信号的装置，根据测量原理不同，可以分为涡轮流量传感器、电磁流量传感器、超声流量传感器、质量流量传感器等。
2. 流量传感器的质量标准（1）准确性：流量传感器的准确性是指其测量结果与真实值之间的偏差。
高质量的流量传感器应具有高准确性，其测量结果与真实值之间的偏差应尽量小。
（2）重复性：流量传感器的重复性是指其在相同条件下进行多次测量时，测量结果的一致性。
高质量的流量传感器应具有高重复性，多次测量结果之间的差异应尽量小。
（3）稳定性：流量传感器的稳定性是指其在长时间使用过程中，测量性能的保持程度。
高质量的流量传感器应具有高稳定性，长时间使用后，其测量性能应保持不变。
（4）抗干扰性：流量传感器在使用过程中，可能会受到各种外部干扰，如温度、压力、电磁干扰等。
高质量的流量传感器应具有较好的抗干扰性，能够在各种干扰下保持准确的测量结果。
（5）防护等级：流量传感器应根据使用环境的不同，具有相应的防护等级。
例如，对于潮湿环境，流量传感器应具有防潮功能；对于腐蚀性气体环境，流量传感器应具有防腐功能。
3. 流量传感器的质量检验流量传感器的质量检验主要包括以下几个方面：（1）外观检查：检查流量传感器的外观，包括壳体、连接件、显示仪表等，应无损坏、变形、漏液等现象。
（2）电气性能检查：检查流量传感器的电气性能，包括电源电压、电流、输出信号等，应符合产品说明书的要求。
（3）静态性能检查：在无流体流动的情况下，检查流量传感器的输出信号，应为零或规定的常数。
（4）动态性能检查：在流体流动的情况下，检查流量传感器的输出信号，应与流体流量呈线性关系。
（5）稳定性检查：在长时间使用过程中，检查流量传感器的测量性能，应保持不变。
电磁流量计的精度是多少-
电磁流量计的精度是多少?电磁流量计的精度是多少? 一般电磁流量计的测量精度可以到达0.5%相对测量误差。
一些经过特别校验或者特别制造的电磁流量计的精度可以更高。
> 电磁流量计是否有测量限制？有。
一般来说，我们有以下因素必须在测量前考虑：1）流体是否导电，或者说所测的液体必须具有一定的的电导率。
诸如：油、纯水、碳氢化合物液体不能测量2）液体中含铁磁性物质不能测量。
> 如何判定液体的电导率？如在现场可以用电导率仪来检验。
通常经过自来水厂处理过的自来水的电导率为200m S/cm~300m S/cm 其他液体我们可以查阅液体的电导率表格（技术资料TE01）。
> 能否测量含有气泡的液体？在气泡含量较少的情况下可以测量。
但是此时流量计所显示的是包含气泡在内的总流量，SGAIC所推荐的含气量为小于5％的体积比，且要求气泡均匀。
> 是否能测量含固体颗粒的液体或浆料？可以。
但要注意：固体颗粒：颗粒量的含量不能超过总体积的5％，固体颗粒直径不宜大于3mm. 浆料：其含量要比固体颗粒的含量要大，但考虑衬里和电极的磨损，要注意材质的选定。
另外考虑到减缓对衬里和电极的磨损程度，流速不宜过高。
> 能否测量粘度高的液体？能。
因为电磁流量计不受粘度的影响。
测量诸如果浆的液体或易粘结的污水都没有问题。
但要注意粘度高时，流速变慢。
选型时要注意提高流速。
> 衬里的作用是什么？为了不让传感器产生的感应电动势信号损失，传感器内部必须用衬里来绝缘。
> 衬里的种类有哪些？根据流体的特性，一般分为五种：> 在安装时有何要求如安装方向等是否会对测量有影响？前后必须有直管段，以保证进入测量管的流体的流态充分发展。
> 电磁流量计无论安装在什么地方，都可以测定吗？都能测定和安装方向无关。
但要注意：1）安装时只要保证两个电极处在水平位置。
2）传感器的管道必须全部充满。
3）流量计的安装位置应防止安装在管内气泡堆积的位置。
电磁流量计有哪些不同口径
电磁流量计有哪些不同口径电磁流量计的口径通常指的是传感器的尺寸，它直接决定了流量计的应用范围和灵敏度。
电磁流量计具有多种不同口径，以满足不同场景下的流量测量需求。
以下是一些常见的电磁流量计口径及其特点：常见口径小口径：如DN10、DN15、DN20等，这些口径的电磁流量计适用于小流量的液体测量，如实验室中使用的小型试剂流量测量、小型设备中的润滑油流量测量等。
中口径：如DN25、DN40、DN50等，中口径电磁流量计适用于一般工业场合中的液体流量测量，如工业用水、化工液体等。
它通常能够满足大部分工业应用的流量测量需求。
大口径：如DN100及以上，包括DN150、DN200、DN300等，直至特殊规格的大口径如DN2200、DN2400等。
这些大口径电磁流量计适用于大流量液体的测量，如给水管道、污水处理厂等。
这些场合中流量较大，因此需要选择大口径的电磁流量计来满足需求。
特点与应用高精度：电磁流量计通常具有较高的测量精度，能够满足各种精度要求的流量测量。
宽量程比：电磁流量计的量程比通常较大，能够覆盖较宽的流量范围。
稳定性好：电磁流量计在测量过程中稳定性好，不易受外界干扰影响测量结果。
应用广泛：由于电磁流量计具有多种不同口径和优异的性能特点，因此被广泛应用于石油、化工、冶金、轻工、食品、医药、纺织、环保及水处理等各个工业领域。
注意事项在选择电磁流量计时，需要根据实际需求确定口径和量程。
如果流量太小，可能会超出流量计的量程范围，从而导致测量不准确或无法测量。
同时，还需要考虑介质的腐蚀性、温度、压力等因素对流量计的影响，以选择合适的材质和型号。
电磁流量计具有多种不同口径，能够满足不同场景下的流量测量需求。
在选择时需要根据实际需求进行综合考虑，以确保测量结果的准确性和可靠性。
电磁流量计工作原理及特点
电磁流量计工作原理及特点
电磁流量计是一种利用电磁感应原理来测量导体内液体流量的仪表。
它由两个主要部分组成：测量管和传感器。
1. 工作原理：
电磁流量计通过施加一个垂直于流动液体方向的磁场，并测量液体中感应出的电动势来测量液体的流量。
当导体内液体流动时，垂直于流动方向的磁场会产生涡流。
涡流的大小与导体内液体流速成正比。
根据法拉第电磁感应定律，涡流会在导体内产生电动势。
根据电动势的大小，可以计算出液体的流量。
2. 特点：
a. 非侵入式：电磁流量计不直接接触流动液体，因此不会对流动液体造成阻力或压力损失。
b. 强大的适应能力：电磁流量计可以测量各种导电液体，包括腐蚀性液体、污水、石油等。
c. 精度高：电磁流量计具有较高的精度，通常可达到0.5%。
d. 宽测量范围：电磁流量计可测量的流量范围广，通常可覆盖
0.01m/s至25m/s的速度范围。
e. 无移动部件：电磁流量计没有移动部件，因此维护成本低、响应时间快。
f. 成本效益高：电磁流量计的制造成本相对较低，且可以长期稳定运行。
需要注意的是，电磁流量计只能测量导电液体，并且对于含有气泡或颗粒物质的液体流量测量具有一定的局限性。
此外，电
磁流量计在安装时需要考虑导体与仪表之间的绝缘，以防止磁场发生干扰。
电磁流量计
