实习一编制地形地质剖面图
综合实训一编制120万地质图
综合实训一编制1：20万地质图一、目的通过实习，让学生熟悉用MAPGIS编制地图的全过程及基本方法，了解MAPGIS在制图领域中的应用。
巩固课堂上所学的地图编绘的基本原理、综合理论和方法，从而提高学生的专业水平和动手能力，为今后的工作打下坚实的基础。
二、内容采用1：20万地质图为基本资料，其图名图号分别按图中所示。
采用等大编绘法，八位学生合编一幅。
六位学生完成主图，每一位学生完成一定方里网内的数据，另外的两位一位完成柱状剖面图，另外一位完成剖面图和图例的编绘。
编好后，拼成一幅完整的1：20万地质图。
三、操作步骤1、读图分层为了有效地管理和利用空间数据，在GIS中还引入了一个“图层”的概念。
通常我们将具有相同属性的地理要素分为一层，如等高线、公路、铁路、河流等地理要素可以分别存放到不同的层中。
同时数字化地质图中以图幅为单位进行管理，划分的图层在不同图幅中都是一致的。
划分图层有利于图形的编辑与检索；同时也避免了无关图形干扰编辑者的视线。
对图形分层更有意义的是有利于制作专题图。
当我们对每个要素进行编辑时可以调入相应的图层，无关图层不调入，这样进入工作区的数据就可以大大减少。
因为tiff文件占用空间太大，如果在tiff文件下分层，打开图形时会需要很多的时间，所以我们先在jpg文件下分层。
并需要提交分层报告，修改分层报告后才能进行后面的操作。
为保证多幅图拼接后每个图形信息及相应属性信息的独立性，防止图层名重复出现，图名编码结构如下：地质图内容包括地理要素、地质要素和图面整饰要素三部分，根据需要将三者大体划分为如下图层：（参考文件“地质图空间数据库建设工作指南.pdf”）1．图幅基本信息图层（LXTFXX）数字化地质图的总体描述，内容包括角点坐标、图幅号、比例尺、调查单位、完成时间及出版年代等。
2．水系图层（LXSXXX）包括河流、湖泊、水库、沼泽地、海岸线、雪线等及其类别和名称。
3．交通图层（LXJTXX）包括铁路、公路及其类别和名称。
实习1地质图基础
6、综合分析
要分析地层时代、层序和岩石类型、性质 和岩层、岩体的产状、分布及共相互关系。对 于分析地质构造方面主要是褶皱的形态特征、 空间分布，组合和形成时代；断裂构造的类型、 规模、空间组合、分布和形成时代或先后顺序。
(三) 读水平岩层地质图 1、地质界线与地形等 高线平行或重合； 2、在沟谷处界线呈 “尖牙”状，其尖端指向上 游，在孤立的山丘上，界线 呈封闭的曲线； 3、在岩层未发生倒转 情况下，老岩层出露在地形 的低处，新岩层分布在高处； 4、岩层顶底面之间的 垂直距离是岩层的厚度，水 平岩层的厚度即顶底标高差。
作
业
• 1、阅读分析凌河地形地质图，判断哪些是 水平岩层 • 2、求凌河地形地质图K1厚度
（5）图框 分外框和内框。内框用细实线，外框用粗 实线，两框之间用数字注明经纬度并画出经纬 线格。 （6）地质剖面图 正规地质图常附有一幅或几幅切过图区主 要构造的剖面图。剖面图也有一定的规定。 ①图名 ②剖面位置用细线标出，注上剖面代号。 ③比例尺和地质图比例尺一致 ⑤剖面图与地质图所用的符号一致。 ⑥剖面图内一般不留空白，可根据地表来 推断出深部的构造特征。
构造地质实验
课程内容
• • • • • • • • • • • • • • • • • • 地质图的知识及读水平岩层地质图 用间接方法确定岩层产状要素 在地质图上求取岩层厚度和埋藏深度并判断地层接触关系 根据放线距编制倾斜岩层地质图 编制倾斜岩层地质剖面图 读褶皱区地质图绘制褶皱地区剖面图 编制和分析构造等高线图 编制和分析节理玫瑰花图 编制节理极点图和节理等密度图 构造模拟实验 读断层地区地质图并求断层产状及断距 利用钻井资料编制断层构造图 应用赤平投影方法换算真、视倾角并求岩层厚度 构造地质综合实习 根据共轭剪节理求主应力方位并绘制主应力迹线图 应用赤平投影方法求取褶皱枢纽和轴面的产状 同沉积构造分析 平衡剖面编制

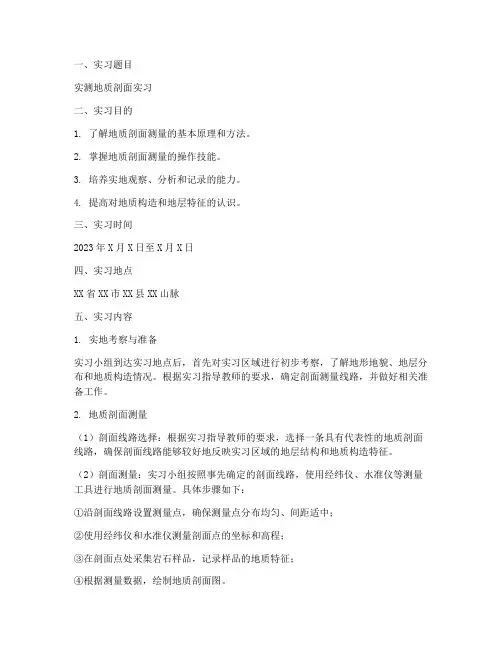

实测地质剖面实习报告
一、实习题目实测地质剖面实习二、实习目的1. 了解地质剖面测量的基本原理和方法。
2. 掌握地质剖面测量的操作技能。
3. 培养实地观察、分析和记录的能力。
4. 提高对地质构造和地层特征的认识。
三、实习时间2023年X月X日至X月X日四、实习地点XX省XX市XX县XX山脉五、实习内容1. 实地考察与准备实习小组到达实习地点后，首先对实习区域进行初步考察，了解地形地貌、地层分布和地质构造情况。
根据实习指导教师的要求，确定剖面测量线路，并做好相关准备工作。
2. 地质剖面测量（1）剖面线路选择：根据实习指导教师的要求，选择一条具有代表性的地质剖面线路，确保剖面线路能够较好地反映实习区域的地层结构和地质构造特征。
（2）剖面测量：实习小组按照事先确定的剖面线路，使用经纬仪、水准仪等测量工具进行地质剖面测量。
具体步骤如下：①沿剖面线路设置测量点，确保测量点分布均匀、间距适中；②使用经纬仪和水准仪测量剖面点的坐标和高程；③在剖面点处采集岩石样品，记录样品的地质特征；④根据测量数据，绘制地质剖面图。
3. 地质剖面图绘制根据实测数据，绘制地质剖面图。
地质剖面图包括以下内容：（1）剖面线路：标注剖面线路的位置和长度；（2）地层划分：根据地层特征，将剖面图中的地层进行划分，并标注地层名称；（3）地质构造：标注断层、褶皱等地质构造特征；（4）岩性描述：描述剖面图中各地层的岩性特征；（5）样品采集点：标注样品采集点的位置。
4. 实习总结实习小组对实习过程中遇到的问题进行讨论和分析，总结实习经验，撰写实习报告。
六、实习体会与收获1. 通过实习，掌握了地质剖面测量的基本原理和方法，提高了实际操作技能。
2. 在实习过程中，培养了实地观察、分析和记录的能力，为今后从事地质工作奠定了基础。
3. 深入了解了实习区域的地层结构和地质构造特征，提高了对地质学知识的认识。
4. 通过实习，增强了团队协作意识，提高了沟通能力。
5. 激发了对地质学的兴趣，坚定了为地质事业献身的信念。
构造地质学实验(1)
2011-2012学年第一学期《构造地质学》实验报告*名：***班级：资源勘查10-1班学号： 10号指导教师：***资源与环境工程学院资源勘查工程专业实习一地质图的基本知识及读水平岩层地质图一、目的和要求1、了解地质图、地质剖面图、地层柱状图的基本内容、用途、作图原理和图示规格2、掌握阅读地质图件的步骤和方法二、内容说明（一）地质图1、地质图是用规定的符号、色谱和花纹将地壳的一部或全部地质组成和地质现象，按一定比例尺缩小，概括投影到平面（地形图）上的图件。
用以推论该地区地质发展历史及矿产分布规律，指导找矿。
因此，地质图是地质工作者经常应用的图件。
2、一幅正式的地质图应该有图名、比例尺、图例、编制单位和编图人、编制时间等。
图名：常用整齐美观的大字书写，图名要表明图幅所在的地区和图的类型。
一般是根据该图幅内最有名的城镇或地名命名，如《山东省地质图》，《泰安幅地质图》。
图名常居中放置在图幅上方。
图号：是为了图件的保存、整理、查找方便起见而统一规定的。
一般都是用地形图的国际统一分幅和编号。
比例尺：用以表明该图的缩小程度和精度，比例尺的形式有三种类型：数字比例尺：如1:200000自然比例尺：即图上相当于自然界真正的水平长度。
线条（图解式）比例尺：将比例尺作成尺子状，上面注明单位长度所代表的实际长度。
图例：指图的内容简要示例，是地质图不可缺少的部分。
不同类型的地质图有不同的图例。
一般地质图图例是用各种规定的颜色和符号来表明地层的时代、岩性、地质界线、构造、产状要素和矿产等几个方面。
图例一般放在图的右边或下方（如图内有空白也可放在图框内），并按一定顺序排列。
“图例”两字应用醒目的字体注明。
地层图例自上而上或自左而右由新到老顺序排列，图例格子的大小长宽比一般为0.8:1.2，格内注明地层代号，涂上颜色，右边注明岩性，左边写地层或时代名称。
已确定时代的岩浆岩、变质岩要按时代顺序排列在地层图例中，没有确定时代的岩浆岩、变质岩按酸性程度，变质深浅依次排列地层图例之后。

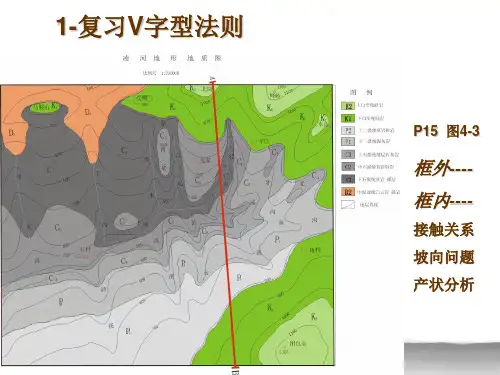

实习读不整合地质图编制凌河AB剖面图
P15 图4-3
框外---框内----
接触关系 坡向问题 产状分析
2 利用间接方 法求岩层产状
在地形地质图上，岩层面 与同一等高线两交点可确 定一条走向线；利用两条 不等高程走向线可确定岩 层倾向及倾角。
B 150 Ⅱ-Ⅱ
Байду номын сангаас
C
A Ⅰ-Ⅰ
100 Ⅲ-Ⅲ
练习：求“凌河地形地质图” 倾斜地质界面的产状
3.1 平地倾斜岩层厚度：若同一等高线与某一岩层顶底界 线都相交，则可认为两条走向线之间的地面是水平的。地面 与岩层面的交角为α。
建造RT三角形ABO
α
d
3在地形地质图上求倾斜岩层厚度（续）
3.2 斜坡倾斜岩层厚度：不同高度的等高线分别与岩层的顶底面 相交，即两走向间的地面不水平的情况下，求倾斜岩层的厚度存 在三种情况：
ba 作选 基择 线剖 与面 垂线 向 比 例 尺
c 绘 制 地 形 剖 面
计投 算影 视地 倾质
d 绘 制 地
角界 质
绘线 剖
制
面
地 将剖面线
质 与地质界
剖
线的交点 投影到地
面 形剖面上
整 饰 图 面
注意：有不整合存在时，先做不整合以上地层界线。
作业：编制“凌河地区AB地质剖面图”
B B’
3在地形地质图上求倾斜岩层厚度（续）
（3）地面坡向与岩层倾向相同，并且岩层倾角小于地面坡角，求其岩层厚度 地面与岩层夹 角为β-α
建造RT三角形AB’B’’和Rt三角形AB’B,然后作BO//AB’’
4-作业：编制凌河A-B剖面图
不整合地区地质剖面图基本思路
1~2cm
水 平 和 垂 向 比 例 尺 常 一 致
实习一 基本地质图知识及水平、倾斜岩层
1 基本的地质图知识 2 求倾斜岩层产状要素 3 求岩层厚度
1
4 求埋藏深度
5 编制地质剖面图
6 实习作业
1 基本的地质图知识
2
目的要求 （1）明确地质图的概念，了解地质图图 式规格 （2）了解阅读地质图的一般步骤和方法
2 在凌河地形地质图上求下石炭统（C1）顶面或底面
的产状。
3 绘制凌河地质图中A－B剖面图。
6 实习作业
17
6 实习作业
18
作业2
4 在松溪地形地质图上，已知某赤铁矿层为一倾
斜矿层，产状稳定，有三个钻孔各见矿深度为：
ZK2—60m；ZK3—40m；ZK4—180m。
（1）用三点法求该矿层产状； （2）在设计钻孔ZK9处，预计打多深即可达该 赤铁矿层顶面？ 提示：钻孔中铁矿层顶面高程等于钻孔地面位
12
5 编制地质剖面图
目的要求 ★ 学会编制倾斜岩层地质剖面图的方法
13
★ 通过剖面图的编制进一步理解岩层产状要素及
地质界线与地形等高线的关系
5 编制地质剖面图
14
6 实习作业
15
所需图件请到公共邮箱下载后由班长按班级统一打印， 人手一份。作业完成后收齐，上课时交给我。 作业要求：文字工整，图件清晰、符合标准。
3 求岩层厚度
8
目的要求 （1）掌握用上下界面相同高度走向线平 行法求倾斜岩层厚度。
3 求岩层厚度
真厚度是指岩层顶面和底面之间的垂直距离
9
铅直厚度是指岩层顶面和底面之间的铅直距离。产状 不变的同一岩层在各处的垂直厚度都相等。倾 斜岩层的铅直厚度永远大于真厚度 视厚度指在不垂面直于岩层走向的剖面上，岩层的顶 面和底面分别与剖面相交，这两条交线之间的 垂直距离。 残余厚度指岩层遭受剥蚀后，残留部分的厚度。其必
凌河地质实习报告
实习报告一、实习目的与任务本次实习的目的在于通过实地考察，加深对地质学理论的理解，提高地质观察、分析和解决问题的能力。
实习任务是阅读不整合地质图，编制凌河地区A-B剖面图，并对地形地质特征进行分析。
二、实习地点与时间实习地点：凌河地区实习时间：2021年三、实习内容与过程1. 阅读不整合地质图在实习开始阶段，我们首先对不整合地质图进行了仔细阅读，观察了岩层分布、断层、向斜等地质构造。
通过观察发现，该地区岩层总体呈东西走向，地势西高东低。
2. 确定岩层倾向及倾角利用岩层面与同一等高线两交点，我们确定了岩层的走向线。
通过对比两条不等高程走向线，我们确定了岩层的倾向及倾角。
3. 编制A-B剖面图根据地质图上的信息，我们绘制了凌河地区A-B剖面图。
在绘制过程中，我们准确地标注了岩层、断层等地质构造，并详细记录了各地层的高度和倾角。
4. 分析地形地质特征在实习的最后阶段，我们对地形地质特征进行了分析。
发现该地区总体地势为西高东低，海拔最高点位于SE方向的团堡山顶峰，高度约为1162米。
地形主要由山地、丘陵和盆地组成。
山地主要分布在西北部，丘陵分布在东北部，盆地位于东南部。
四、实习收获与体会通过本次实习，我们对地质学理论有了更深入的理解，提高了地质观察、分析和解决问题的能力。
在实习过程中，我们学会了如何阅读地质图，如何确定岩层倾向及倾角，如何绘制剖面图，并对地形地质特征进行了分析。
同时，我们也认识到实地考察在地质学的重要性。
只有通过实地考察，我们才能更直观地了解地质构造和地形地貌，从而更好地理解地质学理论。
总之，本次实习使我们受益匪浅，对我们的专业学习起到了积极的推动作用。
在今后的学习中，我们将更加努力地学习地质学知识，为我国的地质事业做出贡献。
分析金山镇地质图并编制地质剖面图实习总结
分析金山镇地质图并编制地质剖面图实习总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 简介在本次实习中，我们对金山镇的地质情况进行了调查和分析，并根据获得的数据编制了地质剖面图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
责任表位置：右下角
责任表
单 位 中 国 地 质 大 学 （—武——汉 ）011041班
图 名 太 平 山 南凌坡河O地1m质-P剖2y面实图测 剖 面 图
制图
王平
图号
04
清绘
李明
比 例 尺 1：1000 2.5cm 2.0cm
2.5cm
预留空间
图名 比例尺
（二）读图方法与步骤
◆阅读地质图总体原则是：先图外，后图内；先地形，后地质 （先地层……，后构造）；先整体，后局部；先略读，后详读。
1．读图名、比例尺，了解图的地理位置，图的类型，推算图 幅面积和工作详细程度。 2．读图例，了解图内地层、岩石、构造发育情况。 3．读地形等高线，了解图内地形地势，帮助认识地层、岩石、 地貌与构造之间关系。 4．概读地质内容，了解图内地层、三大岩分布、构造特征。 5．重点详读，对重点相关地区，进行有针对性详读。 6．边读边对照，边读边记录，即在读图时要对照综合地层柱 状图、剖面图和图例，这样才能加深理解。
3.按实际地形 用平滑曲线连 接各点，即可 得到地形剖面。
4.完成地质剖 面，将剖面线 与地质界线各 交点投到地形 剖面线上，按 岩层倾角和大 小作出地质界 线。
5.在界线之间 绘上岩性花纹 和注上地层时 代，并补上图 例。标注重要 地名、控制点。 6.整饰图面。
基本格式
图名 方位
（m）
地A
（三）复习：岩层产状类型及其出露特征
根据岩层倾角α的大小可分为：
水平岩层
α＜5°
倾斜岩层 5°＜α＜85°
直立岩层
α＞85°
（1）水平岩层 发育特征：
层面与水平面基本平行；一般为原始产状，通常上新下老。 成图显示特征：
地质界线与等高线平行或重合 岩层厚度是其顶、底面的高差
岩层出露宽度值与岩层厚度和地面坡度有关（同一厚度的岩层 或矿层，坡缓出露宽，反之则窄）
相反——相同
B.岩层倾向与地面坡向相同，但倾角大于坡角
地质界线与等高线弯曲方向相反。
相同——相反
C.岩层倾向与地面坡向相同，但倾角小 于坡角
地质界线与等高线 弯曲方向相同，但比 等高线紧闭
相同——相同
（3）直立岩层表现特征：地质界线不受地形 的影响，是一条直线（上：立体模型图；下： 地形图）
（四）不整合接触关系
B
层
一般岩性符号长
分 600
界 400 2.0cm
线 200 长
1.5cm
125∠45
600
400 200
0
0
图 例
比例尺
注意：方位、比例尺、图名、图例是图切剖面及一切野外素描图件 中必不可少的基本要素。
4)剖面图 (与平面图的距离要合理,剖面图下
方留下地图形例线和:责根任据表累的积空视间平)距和累积(视)高 差作出,本作业直接据地形图等高线的高 程直接绘出并使其平滑； 充填岩性花纹: 长度1.0cm； 分层线: 长1.5cm； 分组线2.0cm； 标注: 地形线上方: 地质点号; 地物名称； 标本和化石采集地以及编号: B11-1； 地形线下方: 分层号; 组的代号; 岩层产 状。
（2）倾斜岩层
产出特征：
岩石层面向某个方向倾斜，通常为已经构造变动 的岩层
成图显示特征：
出露界线为曲线状，与地形等高线呈有关规律关 系： 以地面坡向为基准，分同倾、反倾两种，在地 质图上，依“V字形法则”。
V字型法则
据岩层倾向、倾角和地面坡向、坡角的关系 可分为——
A.岩层倾向与地面坡向相反
地质界线与等高线弯曲 方向相同，但比等高线 开阔。
不
不
整
整
合
角度不整合
合
整合
◆整合、平行不整合、角度不整合在平面地质图上表示； ◆注意图面表示方式。
◆岩层产状的规范图示
（注意：在平面图上，地质界线一定与岩层走向一致！）
1mm 5mm
倾向 300
倾角 走向
水平岩层
倾斜岩层
3mm
5mm 直立岩层 倒转岩层
注：后二者箭头 指示变新方向！
◆面理产状的表示 1．数字法：
在地质图上的表现特征
4.1 平行不整合接触关系 不整合接触界面上下的岩层线时代存
在明显的间断，但其上下的地质界与不整 合界线相互平行。
4.2 角度不整合接触关系 不整合接触界面上下的岩层时代存在
明显的间断，但其较老地层地质界线与不 整合界线斜交，其较新地层的地质界线与 不整合界线相互平行。
平
角
行
度
一幅标准的地质图，应由地质图、综合地层柱状图 和图切剖面图三部分组成。在一般情况下，综合 地层柱状图位于地质图左边，图切剖面图位于地 质图下边，而图例位于地质图右边。此外，在地 质图的上部或下部分别标有数字比例尺或线条比 例尺。
地质图中内容在图例中应该标出，其排列顺序：图 例的排列从上到下（或从左到右），先地层（由 新到老），再岩浆岩（由新到老、由酸性到基 性）、再变质岩，再为构造符号，最后为其它。
NE50˚∠30˚
NW290˚ ∠ 40˚
2．图示法： 30˚
编制红水河地 形地质剖面图
红水河地质图
1. 读图并选择剖面线 。剖面线应尽量垂直区内地层走向（通常情况下剖面 线与地层走向的夹角不小于60°）
2. 作地形剖 面。先画出剖 面基线，然后 将地质图上的 剖面线与地形 等高线交点投 影到相应高度 的水平线上。
实习一 编制地形地质剖面图
（一）地质图的概念及图式要点
1，概念 地质图是用规定的符号、颜色、花纹将实际地质内容
按比例投影到地形图上的图件。 2，地质图的要素 图名、图例、比例尺、地形线、地质体、地质界线、
制图单位、制图时间等。 3，地质图的类型 标准化地质图——按国家制图标准和规范编制的
专门地质图——按某种特殊要求编制的
剖面图
图例
责任表
附图1
凌河地质图简明说明书提纲
一、自然地理概况 本区属中低山区，其地形具北及南西三面高中部低的基本特点。最高山为团
包山，海拔——，其次——，平均——。 河流—— 交通——
二、地质概述 1、地层 区内主要出露有古生界、中生界地层。 （1）古生界 古生界主要分布在中西部，自下而上依次为泥盆纪——，现分别描述如下。 2、构造 区内构造简单，主要表现为以古生界地层总体向SE倾斜并被中生界地层呈
水平状角度不整合所覆。这种古生界倾斜岩层可能属区域性褶皱的组成部分外， 其它褶皱与断裂均不发育。 三、地质发展简史
从建造与改造所留下的信息，本区的的地质演化历史大致可追溯到400Ma左 右，即从中泥盆世沉积开绐进入建造时期，大约在230Ma结束沉积历史进入褶皱 造山阶段，倾斜岩层就是这一褶皱造山留下的信息。并以角度不整合为标志，大 约在65Ma时宣告造山过程结束。随之进入白恶纪沉积阶段。
