三条特殊光线
凸透镜和凹透镜的三条特殊光线作图
1.凸透镜和凹透镜的三条特殊光线作图
凸透镜：
1、第一条光线，平行主轴的光线，经过透镜后一定通过焦点。
2、第二条光线，通过光心的光线，经过透镜后方向不变化。
3、第三条光线，通过焦点的光线，经过透镜后一定平行主轴。
凹透镜：
1、第一条光线，平行主轴的光线，经过透镜后，折射光线的反向延长线经过左侧焦点。
2、第二条光线，通过光心的光线，经过透镜后方向不变。
3、第三条光线，延长线经过右侧焦点的光线，经过透镜后，平行主轴。
2
物距(u) 像的正倒像的大小像的虚实像的位置像距(v) 应用
u>2f 倒立缩小实像透镜两侧f<v<2f 照相机
u=2f 倒立等大实像透镜两侧v=2f ------
f<u<2f 倒立放大实像透镜两侧v>2f 投影仪
u=f 不成像
u<f 正立放大虚像透镜同侧放大镜
3、一倍焦距分虚实，二倍焦距分大小；物近像
．．。
．
．．．．像变
．．，物远像
．．．像变。
凸透镜和凹透镜的三条特殊光线作图知识分享
凸透镜和凹透镜的三条特殊光线作图
1.凸透镜和凹透镜的三条特殊光线作图
凸透镜：
1、第一条光线，平行主轴的光线，经过透镜后一定通过焦点。
(平行入射过焦点)
2、第二条光线，通过焦点的光线，经过透镜后一定平行主轴。
（过焦点平行射出）
3、第三条光线，通过光心的光线，经过透镜后方向不变化。
（过光心方向不变）
凹透镜：
1、第一条光线，平行主轴的光线，经过透镜后，折射光线的反向延长线经过左侧焦点。
(平行入射过虚焦点)
2、第二条光线，延长线经过右侧焦点的光线，经过透镜后，平行主轴。
（过虚焦点平行射出）
3、第三条光线，通过光心的光线，经过透镜后方向不变。
（过光心方向不变）
2、凸透镜成像规律小结：
一倍焦距分虚实，二倍焦距分大小；物近像
．．．远．
像变
．．小．。
．
．．大．，物远像
．．．．近．像变。

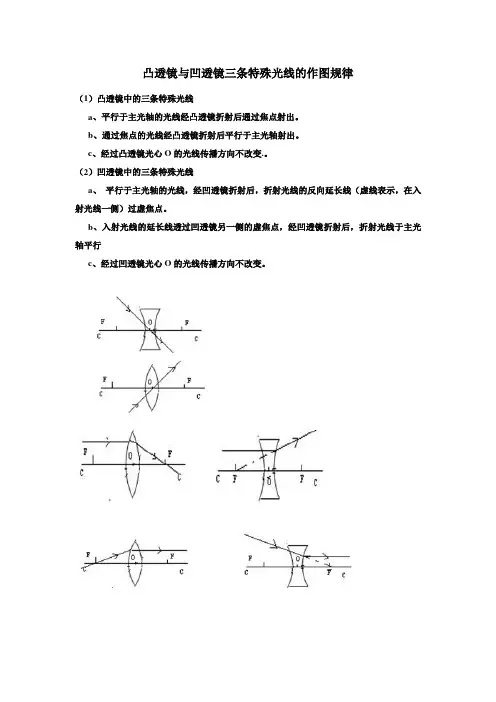

凸透镜与凹透镜三条特殊光线的作图规律和试题
凸透镜与凹透镜三条特殊光线的作图规律
（1）凸透镜中的三条特殊光线
a、平行于主光轴的光线经凸透镜折射后通过焦点射出。
b、通过焦点的光线经凸透镜折射后平行于主光轴射出。
c、经过凸透镜光心O的光线传播方向不改变.。
（2）凹透镜中的三条特殊光线
a、平行于主光轴的光线，经凹透镜折射后，折射光线的反向延长线（虚线表示，在入射光线一侧）过虚焦点。
b、入射光线的延长线透过凹透镜另一侧的虚焦点，经凹透镜折射后，折射光线于主光轴平行
c、经过凹透镜光心O的光线传播方向不改变。
F F F F F F F F F F F F F F F F
1. 画出下列图中凸透镜的折射光线的方向。
2. 完成下列关于透镜的光路：
3. 画出下列图中凹透镜的折射光线的方向。
4. 画出下列图中凹透镜的折射光线或入射光线的方向。
F F F F F F F F F F F F 2f F F F
F F F F F F F。
人教版八年级物理上册 三条特殊光线 ppt图文课件概述.ppt
.精品课件.
13
物理大师 格物致知 下次课见！
获取全套ppt，请关注V：物理大师
.精品课件.
14
三条特殊光线
.精品课件.
1
三条特殊光线
.精品课件.
2
三条特殊光线
凸透镜中的三条特殊光线
通过光心的光线 传播方向不改变
平行于主光轴的光线 折射光线过焦点
.精品课件.
过焦点的入射光线 平行于主光轴射出
3
三条特殊光线
凹透镜中的三条特殊光线
通过光心的光线 传播方向不改变
平行于主光轴的光线
折射光线的反向延 长线过.精品焦课件点.
入射光线延长线焦点
折射光线平行于主 光轴射出
4
三条特殊光线
.精品课件.
5
三条特殊光线
例题
根据图中的光线，把光路图补充完整
逆向思维
入射光线
折射光线
.精品课件.
折射光线
入射光线
6
三条特殊光线
例题
如图所示，L1中的光线，L2为出射光线，请在图中添加合理的透镜 注意所添加透镜位置要正确
.精品课件.
7
例题
①L1与主光轴平行
三条特殊光线
.精品课件.
8
例题
②L2与主光轴平行
三条特殊光线
பைடு நூலகம்
.精品课件.
9
三条特殊光线
练习1.如图所示光路图中，正确的是（ A ）
C．
A．
B．
C．
D．
.精品课件.
10
三条特殊光线
练习3.要使光线发生如图所示的偏折，则方框内放置的光学元件（ D ）

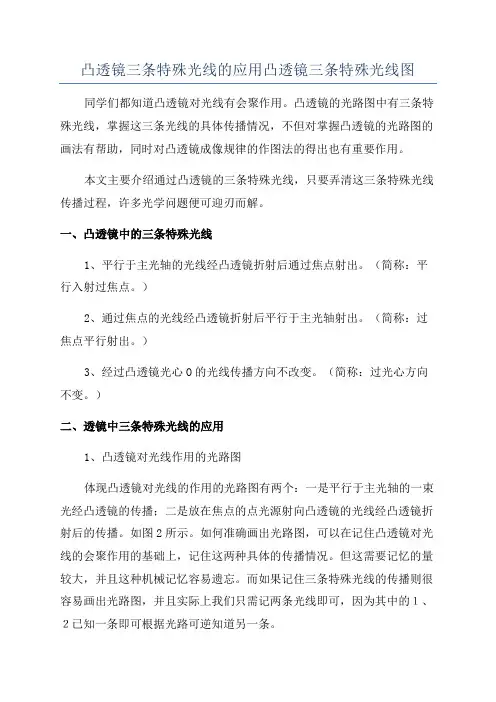

凸透镜三条特殊光线的应用凸透镜三条特殊光线图
凸透镜三条特殊光线的应用凸透镜三条特殊光线图同学们都知道凸透镜对光线有会聚作用。
凸透镜的光路图中有三条特殊光线，掌握这三条光线的具体传播情况，不但对掌握凸透镜的光路图的画法有帮助，同时对凸透镜成像规律的作图法的得出也有重要作用。
本文主要介绍通过凸透镜的三条特殊光线，只要弄清这三条特殊光线传播过程，许多光学问题便可迎刃而解。
一、凸透镜中的三条特殊光线1、平行于主光轴的光线经凸透镜折射后通过焦点射出。
（简称：平行入射过焦点。
）2、通过焦点的光线经凸透镜折射后平行于主光轴射出。
（简称：过焦点平行射出。
）3、经过凸透镜光心O的光线传播方向不改变。
（简称：过光心方向不变。
）二、透镜中三条特殊光线的应用1、凸透镜对光线作用的光路图体现凸透镜对光线的作用的光路图有两个：一是平行于主光轴的一束光经凸透镜的传播；二是放在焦点的点光源射向凸透镜的光线经凸透镜折射后的传播。
如图2所示。
如何准确画出光路图，可以在记住凸透镜对光线的会聚作用的基础上，记住这两种具体的传播情况。
但这需要记忆的量较大，并且这种机械记忆容易遗忘。
而如果记住三条特殊光线的传播则很容易画出光路图，并且实际上我们只需记两条光线即可，因为其中的１、２已知一条即可根据光路可逆知道另一条。
2、如何画普通光线经过透镜后的折射光线三条特殊光线在凸透镜的普通光线的作图中就可看出其用处了。
如图3甲所示，如何画出图中光线的传播，用一般的方法很难做出。
下面我们用三条特殊光线作图：先画两条平行原光线的光线，一条过光心，一条过焦点；画出这两条光线的折射光线，交于A点；则原光线的折射光线一定过A点，这样就可画出待求光线，如图3乙所示。
3、运用作图法得出凸透镜成像规律课本上凸透镜成像规律是通过实验的方法得出的，实际上也可以通过作图的方法得出。
特别在我们急需这些知识，但就是想不起来时，我们就可用作图法简单的几笔就可得出，这不失为一种好方法。
而掌握这种方法的前提是需要知道三条特殊光线的传播。
透镜的三条特殊光线
F
F
F
F
F
1、 光心的光线通过传播方向不改变
2、平行于主光轴的光线 经凸透镜折射后通过焦 点，经凹透镜折射后发散，发散光线的反向延长 线 通过虚焦点。 3、经过凸透镜焦点的光线 折射后平行于主光轴射 出。对着凹透镜异侧虚焦点入射的光线 折射后平行 于主光轴射出 。
沁阳市教育局
2018年3月
沁阳市“一师一微课” 活动作品
人教版版八年级物理上册
透镜的三条特殊光线
沁阳市实验中学张春青
1、 通过光心的光线 传播方向不改变
F
F
F
F
2、平行于主光轴的光线 经凸透镜折射后通过焦点， 经凹透镜折射后发散，发散光线的反向延长线 通过
虚焦点。
F
F
F
F
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。 对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
苏科版八年级上册物理第四章透镜的三条特殊光线微课教学设计
苏科版八年级上册物理第四章透镜的三条特殊光线微课教学设计一、教学内容1. 透镜的三条特殊光线：主光轴、焦点、焦距。
2. 凸透镜和凹透镜的光线折射规律。
3. 实像和虚像的形成原理。
二、教学目标1. 让学生理解透镜的三条特殊光线，掌握凸透镜和凹透镜的光线折射规律。
2. 培养学生运用物理知识解决实际问题的能力。
3. 提高学生对物理学科的兴趣，培养学生的观察能力和思维能力。
三、教学难点与重点1. 教学难点：透镜三条特殊光线的形成原理，实像和虚像的形成规律。
2. 教学重点：凸透镜和凹透镜的光线折射规律，透镜的应用。
四、教具与学具准备1. 教具：凸透镜、凹透镜、光屏、蜡烛、直尺、白色board。
2. 学具：每位学生准备一个凸透镜和凹透镜，用于观察和实验。
五、教学过程1. 导入：以一个日常生活中的实例引入，如用放大镜观察邮票。
提问学生：为什么能通过放大镜看到邮票的细节？引发学生对透镜的思考。
2. 知识讲解：（1）介绍凸透镜和凹透镜的定义，引导学生观察和区分两种透镜。
（2）讲解透镜的三条特殊光线：主光轴、焦点、焦距。
通过实际操作，让学生观察和理解透镜的光线折射规律。
（3）讲解实像和虚像的形成原理，引导学生通过实验观察实像和虚像的区别。
3. 实例分析：分析一些日常生活中的实例，如照相机、投影仪、放大镜等，让学生了解透镜在这些设备中的应用。
4. 课堂练习：布置一些相关的练习题，让学生巩固所学知识。
六、板书设计板书设计如下：透镜的三条特殊光线：1. 主光轴：透镜的中心轴线，所有通过透镜的光线都垂直于主光轴。
2. 焦点：凸透镜对光线的会聚作用，光线经过透镜后汇聚于一点，即为焦点。
3. 焦距：焦点到透镜光心之间的距离，用f表示。
实像和虚像的形成：1. 实像：实际光线会聚成的像，能在光屏上呈现出。
2. 虚像：实际光线的反向延长线会聚成的像，不能在光屏上呈现出。
七、作业设计1. 请用凸透镜和凹透镜观察手中的物体，描述实像和虚像的形成过程。
凸透镜和凹透镜的三条特殊光线作图
；
’. 1.凸透镜和凹透镜的三条特殊光线作图
凸透镜：
1、第一条光线，平行主轴的光线，经过透镜后一定通过焦点。
(平行入射过焦点)
2、第二条光线，通过焦点的光线，经过透镜后一定平行主轴。
（过焦点平行射出）
3、第三条光线，通过光心的光线，经过透镜后方向不变化。
（过光心方向不变）
凹透镜：
1、第一条光线，平行主轴的光线，经过透镜后，折射光线的反向延长线经过左侧焦点。
(平行入射过虚焦点)
2、第二条光线，延长线经过右侧焦点的光线，经过透镜后，平行主轴。
（过虚焦点平行射出）
3、 第三条光线，通过光心的光线，经过透镜后方向不变。
（过光心方向不变）
2、凸透镜成像规律小结：
物距(u) 像的正倒 像的大小 像的虚实 像的位置 像距(v)
应 用 u>2f
倒立 缩小 实像 透镜两侧 f<v<2f 照相机 u=2f
倒立 等大 实像 透镜两侧 v=2f ------ f<u<2f
倒立 放大 实像 透镜两侧 v>2f 投影仪
u=f
不成像 u<f 正立 放大 虚像 透镜同侧 放大镜 3、 凸透镜成像规律记忆：一倍焦距分虚实，二倍焦距分大小；物近像．．． 远． 像变．． 大． ，物远像．．．． 近． 像变．． 小． 。
．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谁画的快
⑵知道折射光线和透镜（知道焦点位置）求画入射光线 知道折射光线和透镜（知道焦点位置）
F
F
F
F
F
F
F
F
画出相应的入射光线或折射光线
预备知识： 预备知识
1.物距 ： 物体 到 物距(u)： 物距 2.像距 ： 像 到 像距(v)： 像距
凸透镜中心 凸透镜中心
的距离； 的距离； 的距离； 的距离；
不成像 放大 虚像
一倍焦距分虚实，二倍焦距分大小； 一倍焦距分虚实，二倍焦距分大小； 实像与物异侧倒，物远像近像变小； 实像与物异侧倒，物远像近像变小； 虚像与物同侧正，物近像近像变小． 虚像与物同侧正，物近像近像变小．
一倍焦距分虚实
2f
1f
1f
2f
2f
1f
1f
2f
2f
1f
1f
2f
二倍焦距分大小
O
F2 F1 2f1
F2
2f1
F1
显微镜的成像原理
O
F2 O F1
F2
2f1
F1
望远镜的成像原理
1.实验 用你爷爷 奶奶的老花镜观察书本上的字和远处的物 实验:用你爷爷 实验 用你爷爷.奶奶的老花镜观察书本上的字和远处的物 体看到的现象有什么不同,为什么 为什么? 体看到的现象有什么不同 为什么 2.活动 完成书本第P30活动 探究凸透镜成像 活动:完成书本第 活动,探究凸透镜成像 活动 完成书本第 活动 3.动脑筋 完成下图 添加光学元件 改变光的传播方向 动脑筋:完成下图 添加光学元件,改变光的传播方向 动脑筋 完成下图:添加光学元件 改变光的传播方向.
2f
1f
1f
2f
v>|u|时 成放大、 当u>f v>|u|时，成放大、正立的虚像
成像规律
物距 U>2f U=2f f<u<2f U=f U<f 正立 正倒 倒立 倒立 倒立 大小 缩小 等大 放大 虚实 实像 实像 实像 像距 F<v<2f v=2f V>2f 应用 照相机 摄像机 投影仪 探照灯 V>|u| 放大镜
2f
1f
1f
2f
2f
1f
1f
2f
2f
实像与物异侧倒，物远像近像变小； 实像与物异侧倒，物远像近像变小；
1f
1f
2f
虚像与物同侧正，物近像近像变小． 虚像与物同侧正，物近像近像变小．
2f
1f
1f
2f
2f
1f
1f
2f
2f
1f
1f
2f
知识拓展：凹透镜成像
凹透镜成像时，只能成缩小、 凹透镜成像时，只能成缩小、正立的虚像 且像与物同侧，在f内 且像与物同侧，
u
v
2f
1f
1f
2f
U(物距） U(物距）>2f 物距
f<v（像距） f<v（像距）<2f
2f
1f
1f
2f
当u>2f
f<v<2f时 成缩小、 f<v<2f时，成缩小、倒立的实像
U(物距） U(物距）=2f 物距
f<v（像距） f<v（像距）=2f
2f
1f
1f
2f
v=2f时 成等大、 当u=2f v=2f时，成等大、倒立的实像
透镜的三条特殊光线及作图
三条特殊光线
F F F F
1、 通过光心的光线 传播方向不改变。 、 传播方向不改变。 2、平行于主光轴的光线 经凸透镜折射后通过焦点， 、 经凸透镜折射后通过焦点， 经凹透镜折射后发散， 经凹透镜折射后发散，发散光线的反向延长线 通过虚焦点。 通过虚焦点。 3、经过凸透镜焦点的光线 折射后平行于主光轴射出。 、 折射后平行于主光轴射出。 对着凹透镜异侧虚焦点入射的光线 折射后平行于 主光轴射出 。
f< U(物距）<2f U(物距 物距）
v （像距） >2f 像距）
2f
1f
1f
2f
v>2f时 成放大、 当f<u<2f v>2f时，成放大、倒立的实像
U(物距） U(物距）=f 物距
光线平行，距） U (物距） <f （像距） v>|u | (物距）
