放射治疗计划系统及其应用
放疗计划系统有哪些
放疗计划系统有哪些
放疗计划系统是放射治疗中的重要工具，它能够帮助医生制定
合理的治疗方案，提高治疗的精准度和有效性。
放疗计划系统的主
要功能包括剂量计算、靶区轮廓绘制、剂量分布优化等，下面我们
来详细介绍一下放疗计划系统的主要功能和特点。
首先，放疗计划系统具有剂量计算的功能。
在放疗治疗中，确
定合适的放射剂量是非常重要的。
放疗计划系统能够根据患者的具
体情况，计算出合适的放射剂量，确保治疗的安全性和有效性。
其次，放疗计划系统能够进行靶区轮廓的绘制。
在放射治疗中，确定准确的靶区轮廓是非常关键的一步。
放疗计划系统通过影像学
等技术，能够帮助医生准确地绘制出患者的靶区轮廓，确保治疗的
精准性。
此外，放疗计划系统还具有剂量分布的优化功能。
在放射治疗中，如何使放射剂量在靶区内分布均匀，同时减少对正常组织的损
伤是一个挑战。
放疗计划系统能够通过优化算法，使得放射剂量在
靶区内分布更加均匀，同时最大限度地减少对正常组织的损伤。
另外，放疗计划系统还能够进行剂量验证和计划评估。
在放射治疗中，对治疗计划的准确性和可行性进行评估是非常重要的。
放疗计划系统能够帮助医生对治疗计划进行验证和评估，确保治疗的有效性和安全性。
总的来说，放疗计划系统是放射治疗中不可或缺的工具，它通过剂量计算、靶区轮廓绘制、剂量分布优化等功能，能够帮助医生制定合理的治疗方案，提高治疗的精准度和有效性。
放疗计划系统的不断发展和完善，将进一步推动放射治疗的发展，为患者带来更好的治疗效果和生活质量。
放疗计划系统有哪些
放疗计划系统有哪些放疗计划系统是一种用于肿瘤患者放射治疗的辅助决策工具，它通过整合患者的临床信息，结合医生的经验和专业知识，来生成个性化、准确的放疗治疗方案。
该系统主要应用于肿瘤医学领域，可以提高放疗治疗的精确性和效果，减少患者受到的副作用和损伤。
放疗计划系统的题目主要包括以下几个方面：1. 系统架构和基本原理：该部分主要介绍放疗计划系统的总体架构和基本原理。
系统通常由床旁工作站、计划工作站和治疗机组等几个基本组成部分组成，其基本原理是根据患者的病理特征和治疗需求来生成个性化的放疗计划。
2. 数据获取和预处理：放疗计划系统需要获取患者的多种临床信息，如CT、MRI和PET等影像数据，以及病理报告、肿瘤位置等信息。
这部分主要介绍如何获取这些数据，并对其进行预处理和规范化，以提供准确的输入数据给系统。
3. 数据分析和建模：该部分介绍放疗计划系统的数据分析和建模过程。
数据分析包括对患者的临床数据进行统计和分析，用于发现肿瘤的特征和属性。
建模过程则是根据分析结果构建数学模型，用于对患者的放疗计划进行优化和个性化设计。
4. 放疗计划设计：放疗计划设计是放疗计划系统的核心内容之一。
该部分介绍放疗计划系统如何根据患者的病理特征和治疗需求来生成个性化的放疗计划。
设计过程包括目标区域的确定、剂量的分配和辐射射束的设计等。
5. 计划评估和优化：放疗计划设计完成后，系统会对放疗计划进行评估和优化。
这包括评估放疗计划的剂量分布和目标区域的覆盖度，以及评估对正常组织的副作用和损伤。
在此基础上，系统会继续优化放疗计划，以提高治疗效果和减少副作用。
6. 系统验证和应用：放疗计划系统的验证是确保其有效性和可靠性的关键环节。
该部分介绍如何通过临床试验和实际应用来验证放疗计划系统的准确性和实用性。
同时，还会介绍放疗计划系统在肿瘤治疗中的应用和前景。
7. 系统的优缺点和挑战：放疗计划系统虽然具有很大的潜力，但也存在一定的缺点和挑战。
放射科新技术
放射科新技术近年来，随着科技的不断进步和医学的不断发展，放射科也迎来了许多新技术的应用，这些新技术为医生提供了更准确、更高效的诊断手段，为病人带来了更好的治疗效果。
本文将介绍几种在放射科领域中应用的新技术。
一、数字化放射技术数字化放射技术是近年来放射科领域的一项重要技术革新。
传统的放射技术主要依赖于胶片来记录影像，而数字化放射技术则将胶片转化为数字影像，使医生能够更方便地查看、处理和存储患者的影像资料。
这种技术不仅提高了影像的质量和分辨率，还能够减少病人的辐射剂量，提高诊断的准确性和精确性。
二、计算机辅助诊断技术计算机辅助诊断技术是一种通过计算机对放射影像进行分析和处理的方法。
通过使用计算机算法和模型，可以帮助医生更准确地诊断疾病。
例如，计算机辅助诊断技术可以自动检测和标注影像中的异常结构，提供病变的定位和测量数据，辅助医生进行诊断和治疗。
三、立体定向放射治疗技术立体定向放射治疗技术是一种通过精确的定位和照射，治疗肿瘤和其他疾病的方法。
该技术利用三维影像重建和模拟，精确计算照射剂量和方向，将放射源直接照射到病变区域，以达到最佳治疗效果。
立体定向放射治疗技术具有疗效高、创伤小、治疗时间短等优点，适用于各种肿瘤和疾病的治疗。
四、分子影像技术分子影像技术是一种通过使用特定的放射性示踪剂，结合影像设备，观察和评估生物分子的活动和变化的方法。
这种技术可以提供细胞和分子水平的影像信息，帮助医生了解疾病的发展和治疗效果。
分子影像技术在肿瘤诊断和治疗、心血管疾病的评估、神经系统疾病的研究等方面具有广泛的应用前景。
五、介入放射学技术介入放射学技术是一种通过使用影像设备和导向器，进行诊断和治疗的方法。
介入放射学技术可以通过导管、支架、微导管等装置，直接进入病变部位，进行病变的诊断、治疗和介入操作。
这种技术可以减少手术创伤，提高治疗效果，适用于血管疾病、肿瘤等疾病的治疗。
六、放射治疗计划系统放射治疗计划系统是一种通过计算机模拟和优化，生成放射治疗计划的方法。
核通放疗计划系统临床应用总结及问题对策
核通放疗计划系统临床应用总结及问题对策唐祖婕;莫莉;廖福锡;徐子海【摘要】本文简要介绍核通放射治疗计划系统Oncentra MasterPlan3.3的临床应用,分析该TPS在实际应用中的优缺点,并针对系统速度慢、易死机以及剂量稳定性差等相关问题提出合理实用的解决方案.【期刊名称】《现代仪器与医疗》【年(卷),期】2013(019)005【总页数】3页(P72-74)【关键词】计划系统;剂量参考点;计算矩阵;数据备份【作者】唐祖婕;莫莉;廖福锡;徐子海【作者单位】解放军303医院放疗中心南宁530021;解放军303医院放疗中心南宁530021;解放军303医院放疗中心南宁530021;解放军303医院放疗中心南宁530021【正文语种】中文【中图分类】R815医学影像数字化及医用加速器的广泛应用，为精确放疗技术提供了新的发展空间，而放射治疗计划系统（TPS）在其中发挥着至关重要的作用[1]。
所谓TPS是指在放疗前将患者的CT、MRI或其他资料输入计算机，计算机根据这些资料和治疗要求对放疗的剂量分布进行计算，并对放疗方案进行优选的系统[2]。
我院从2009年末安装使用2台西门子直线加速器Primus M和Oncor，并同时引进核通公司的放疗计划系统Oncentra MasterPlan3.3，以配合我科室开展适形调强放射治疗的需求。
本文介绍该计划系统的临床应用，总结近年工作中遇到的常见问题，提出相应解决办法。
Oncentra MasterPlan3.3是一个功能较为强大的治疗计划系统，具体应用大致包括患者图像扫描与导入——定义勾画解剖结构——射野设计及优化——计划评估——输出治疗计划报告和传输射野数据等[3,4]。
1.1 系统优点该TPS操作界面简单，功能全面，可以实现CT与CT、MRI、PET等多种图像的融合、三维显示患者轮廓和器官、多个计划对比及融合等功能。
特别是在解剖结构勾画方面提供多种勾画手段，方便医生和物理师选择合适方法快速勾画靶区和重要器官；在调强计划优化阶段提供直接子野优化模式（Direct step and shot, DSS），该模式能根据预先设定的最多子野数，直接优化每个子野的形状和权重，一步确定子野序列，最后进行精确计算，通过多次修改约束条件之后能够能到一个最为满意的剂量分布[3]。
放射治疗的机制及应用

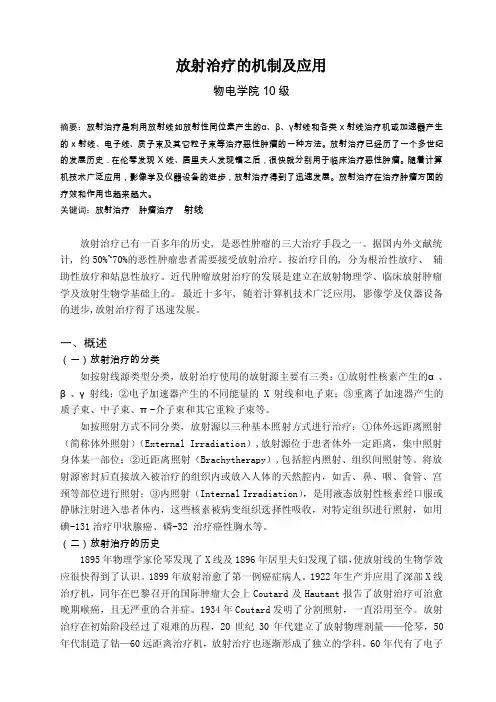

放射治疗的机制及应用物电学院10级摘要：放射治疗是利用放射线如放射性同位素产生的α、β、γ射线和各类x射线治疗机或加速器产生的x射线、电子线、质子束及其它粒子束等治疗恶性肿瘤的一种方法。
放射治疗已经历了一个多世纪的发展历史．在伦琴发现X线、居里夫人发现镭之后，很快就分别用于临床治疗恶性肿瘤。
随着计算机技术广泛应用，影像学及仪器设备的进步，放射治疗得到了迅速发展。
放射治疗在治疗肿瘤方面的疗效和作用也赿来赿大。
关键词：放射治疗肿瘤治疗射线放射治疗已有一百多年的历史, 是恶性肿瘤的三大治疗手段之一。
据国内外文献统计, 约50%~70%的恶性肿瘤患者需要接受放射治疗。
按治疗目的, 分为根治性放疗、辅助性放疗和姑息性放疗。
近代肿瘤放射治疗的发展是建立在放射物理学、临床放射肿瘤学及放射生物学基础上的。
最近十多年, 随着计算机技术广泛应用, 影像学及仪器设备的进步,放射治疗得了迅速发展。
一、概述（一）放射治疗的分类如按射线源类型分类，放射治疗使用的放射源主要有三类：①放射性核素产生的α、β、γ射线；②电子加速器产生的不同能量的 X 射线和电子束；③重离子加速器产生的质子束、中子束、π-介子束和其它重粒子束等。
如按照射方式不同分类，放射源以三种基本照射方式进行治疗：①体外远距离照射（简称体外照射）（External Irradiation）,放射源位于患者体外一定距离，集中照射身体某一部位；②近距离照射（Brachytherapy）,包括腔内照射、组织间照射等。
将放射源密封后直接放入被治疗的组织内或放入人体的天然腔内，如舌、鼻、咽、食管、宫颈等部位进行照射；③内照射（Internal Irradiation），是用液态放射性核素经口服或静脉注射进入患者体内，这些核素被病变组织选择性吸收，对特定组织进行照射，如用碘-131治疗甲状腺癌、磷-32 治疗癌性胸水等。
（二）放射治疗的历史1895年物理学家伦琴发现了X线及1896年居里夫妇发现了镭，使放射线的生物学效应很快得到了认识。
辐射治疗技术发展趋势与临床应用前景探讨

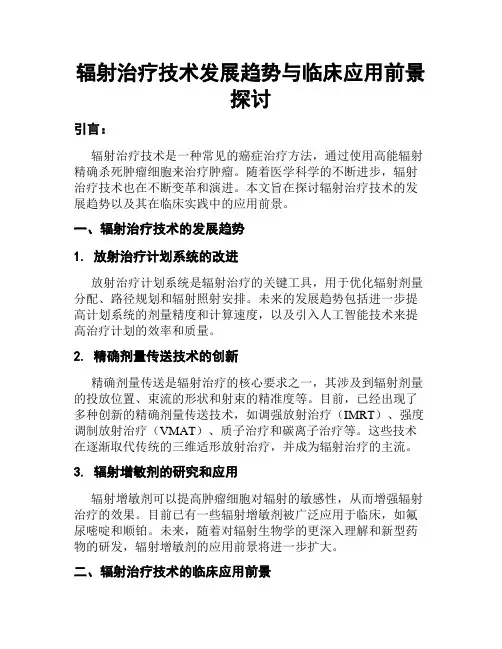

辐射治疗技术发展趋势与临床应用前景探讨引言：辐射治疗技术是一种常见的癌症治疗方法，通过使用高能辐射精确杀死肿瘤细胞来治疗肿瘤。
随着医学科学的不断进步，辐射治疗技术也在不断变革和演进。
本文旨在探讨辐射治疗技术的发展趋势以及其在临床实践中的应用前景。
一、辐射治疗技术的发展趋势1. 放射治疗计划系统的改进放射治疗计划系统是辐射治疗的关键工具，用于优化辐射剂量分配、路径规划和辐射照射安排。
未来的发展趋势包括进一步提高计划系统的剂量精度和计算速度，以及引入人工智能技术来提高治疗计划的效率和质量。
2. 精确剂量传送技术的创新精确剂量传送是辐射治疗的核心要求之一，其涉及到辐射剂量的投放位置、束流的形状和射束的精准度等。
目前，已经出现了多种创新的精确剂量传送技术，如调强放射治疗（IMRT）、强度调制放射治疗（VMAT）、质子治疗和碳离子治疗等。
这些技术在逐渐取代传统的三维适形放射治疗，并成为辐射治疗的主流。
3. 辐射增敏剂的研究和应用辐射增敏剂可以提高肿瘤细胞对辐射的敏感性，从而增强辐射治疗的效果。
目前已有一些辐射增敏剂被广泛应用于临床，如氟尿嘧啶和顺铂。
未来，随着对辐射生物学的更深入理解和新型药物的研发，辐射增敏剂的应用前景将进一步扩大。
二、辐射治疗技术的临床应用前景1. 癌症治疗的个体化和精准化辐射治疗技术的发展为癌症治疗的个体化和精准化提供了更多可能。
通过使用先进的辐射治疗技术，可以根据患者的具体情况制定个性化治疗方案，从而提高治疗效果，减少副作用，并提高生存率。
2. 辐射治疗在联合治疗中的地位辐射治疗常常与其他治疗方法联合应用，如手术、化疗和免疫疗法等。
这种综合治疗模式可以提高治疗的彻底性和综合效果，从而更好地控制和治疗癌症。
3. 新型辐射治疗技术的临床应用前景随着辐射治疗技术的不断创新和改进，一些新型技术已经开始在临床实践中得到应用。
例如，质子治疗可以更好地控制辐射剂量的输送，减少对健康组织的损伤。
碳离子治疗具有较高的生物学效应，对抗肿瘤细胞更为有效。
TPS 放射性粒子组织间植入治疗计划系统
图中字体显红色表示该 图像为当前选中的图像，即 主窗口显示的图像；下端 S11 Z:90.0为图像在序列中的 序号及Z坐标值（轴位图像） 或Y值（冠状位图像）； Study0表示当前图像属于 Study0序列
该栏用于调节 主窗口中显示 的图像的密度 显示范围，以 观测图像中不 同的组织
系统操作面板：通过该面板的 操作可以完成病人计划、数据 管理，图像自动标记及注册， 头颅轮廓线、手术靶区、重要 器官等的自动或半自动勾画， 手术计划设计和平估，图像的 重建、测量等功能。医生可以 不操作系统菜单，只操作工具 箱便可完成整个手术计划的设 计。 当首次打开病人时，将显示病 人信息；在设计手术计划的过 程中，用鼠标左键点击“Patient” 按扭，也可随时由别的界面切 换到该界面。
系统功能简述
三维重建显示
1. 原始图象序列重建 2. 不同断层图象间的序列重建 3. 图象的剖切和任意斜面重建 4. 原始图象数据、病灶、重要器官、焦点等多目标的三 维重建显示 5. 手术用针显示 6. 针尖三垂直面图像和斜面图像叠加显示等。
系统功能简述
手术计划设计
•
1. 采用了多窗口的显示方式,焦点调整十分方 便,可以在同一图象序列的不同层面间或不 同图象序列间自由移动调整焦点 2. 支持多计划设计(一个病人最多可以有16个 计划)
表中选择输出图像存储的正确驱动器
输出路径右侧的下拉按钮，从Study1到Study8共有 8个缓冲池序列可供选择，单击选择合适的输出路 径（缓冲序列） 输出文件类型右侧的下拉按钮，显示所有可输出 的图像文件类型列表
输入图像文件的类型和输出驱动器类型在 列表中选取合适的输出文件类型
OK按钮，系统关闭对话框并显示对应系统 图像缓冲池中缓冲序列下的现有图像
放疗计划系统
放疗计划系统放疗计划系统(Radiation Therapy Treatment Planning System, TPS)曲桂红 PhDxx/10/21 放疗计划系统(Radiation Therapy Treatment Planning System, TPS)1.定义 IEC60601-2-48， Medical electrical equipment, Part2: Particular requirement for the safety of radiation therapy treatment planning system. A RADIATION THERAPY TREATMENT PLANNING SYSTEM is a medical device that simulates a proposed RADIOTHERAPY treatment through a process of modeling both a source of radiation and a PATINT. It also often produces estimations of ABSORBED DOSE distribution in the PATIENT using a specific algorithm or algorithms. 放疗计划系统是一种通过对放射源及患者建模过程来模拟一个推荐的放射治疗的设备。
系统采用一个或几个专门的算法计算患者体内吸收剂量分布。
放射治疗计划系统是放射治疗QA必不可少的工具。
2.基本概念2.1 分类（1）按照维数(计算模型+显示)二维（2D）三维（3D）（2）按照治疗技术外照射（External Radiotherapy）内照射（Brachy Radiotherapy）（3）按治疗模式常规（Normal Radiotherapy）适形（Conformal Radiotherapy）调强（IMRT）3.系统组成3.1硬件系统（1）主机专用工作站（SSGI, HP, DEC, SUN, Apple） PC机笔记本电脑（IBM，DELL）（2）外围设备打印机（幅面：A4以上）扫描仪（透射，用于胶片扫描）备份系统（每个患者的图像大小约50M）磁带机刻录机磁盘阵列（3）UPS（1500~2000W）（4）网络适配器3.2软件系统（1）操作系统 Microsoft DOS Microsoft WINDOWS IRIX Solaris HP-UX DEC UNIX MAC （2）数据库Microsoft ACESS Infomax Oracle SQL （3）治疗计划系统软件Treatment Planning Systems Exchange Format Treatment Modality Vendor System Version*3DCRT IMRT Seed Brachy HDR Brachy Protons CMS Focus/XiO3.1 R Elekta RenderPlan3D R PrecisePlan2.01 D Nomos Corvus R ++ Nucletron Helax TMS R TheraPlan Plus R PLATO RTS2.62 D PLATO BPS14.2.6 D Philips Pinnacle3 R AcqPlan4.9 R Rosses Medical Strata Suite CTPlan4.0 R RTek PIPER2.1.2 R Varian BrachyVision6.5 (Build7.1.67)D Eclipse7.1 D VariSeed7.1 D STAR－1000（北京大恒医疗设备有限公司） Venus (拓能, TOPSLANE） BJRTPS2001（北京医疗器械研究所）（4）其它应用软件4.系统功能4.1 图像获取 CT(MRI.Ultrasound)4.2 轮廓编辑4.3 束流编辑4.4 BEV DRR4.5 图像处理4.5.1窗位/窗宽4.5.2对比度4.5.3放大/缩小4.5.4面积/长度测量4.5.5矢/冠状面显示4.6 三维显示4.6.1轮廓线4.6.2表面/实体4.6.3透明4.7 剂量计算4.8 QA4.9治疗机数据输入相关数据 TMR（TPR） PDD OAR（OCR）Wf Of(Scp, Sp)相关报告 AAPM TG45 加速器应用 AAPM TG53 TPS治疗保证AAPM TG67 光子数据库4.10打印输出4.11网络4.12计划评价4,12,1 DVH4.12.2计划对比4.13 图像融合4.14 DI接口 DI RT1994年北美放射协会（Radiological Society of North America，RSNA）会议上，关于设备间放射治疗数据（内照射和外照射计划.剂量.图像等）传输的标准问题被明确提了出来，这个标准的重要性是显而易见的，但是采用DI标准并不能彻底解决这些问题。
