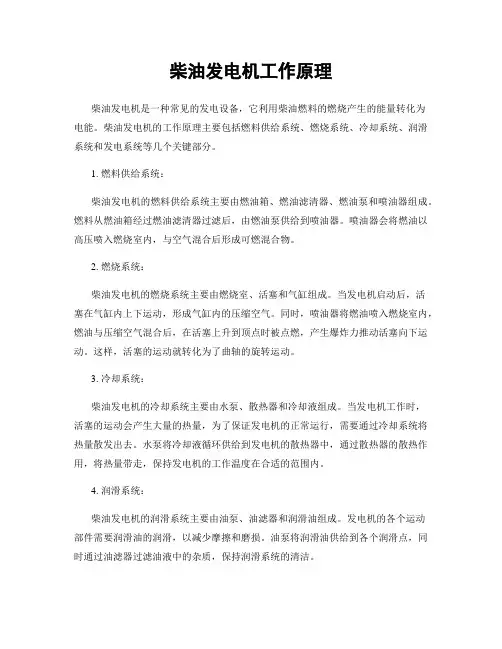

柴油发电机工作原理
柴油发电机工作原理柴油发电机是一种常见的发电设备，它利用柴油燃料的燃烧产生的能量转化为电能。
柴油发电机的工作原理主要包括燃料供给系统、燃烧系统、冷却系统、润滑系统和发电系统等几个关键部分。
1. 燃料供给系统：柴油发电机的燃料供给系统主要由燃油箱、燃油滤清器、燃油泵和喷油器组成。
燃料从燃油箱经过燃油滤清器过滤后，由燃油泵供给到喷油器。
喷油器会将燃油以高压喷入燃烧室内，与空气混合后形成可燃混合物。
2. 燃烧系统：柴油发电机的燃烧系统主要由燃烧室、活塞和气缸组成。
当发电机启动后，活塞在气缸内上下运动，形成气缸内的压缩空气。
同时，喷油器将燃油喷入燃烧室内，燃油与压缩空气混合后，在活塞上升到顶点时被点燃，产生爆炸力推动活塞向下运动。
这样，活塞的运动就转化为了曲轴的旋转运动。
3. 冷却系统：柴油发电机的冷却系统主要由水泵、散热器和冷却液组成。
当发电机工作时，活塞的运动会产生大量的热量，为了保证发电机的正常运行，需要通过冷却系统将热量散发出去。
水泵将冷却液循环供给到发电机的散热器中，通过散热器的散热作用，将热量带走，保持发电机的工作温度在合适的范围内。
4. 润滑系统：柴油发电机的润滑系统主要由油泵、油滤器和润滑油组成。
发电机的各个运动部件需要润滑油的润滑，以减少摩擦和磨损。
油泵将润滑油供给到各个润滑点，同时通过油滤器过滤油液中的杂质，保持润滑系统的清洁。
5. 发电系统：柴油发电机的发电系统主要由发电机和控制系统组成。
发电机将柴油燃烧产生的能量转化为电能，通过控制系统控制电能的输出和稳定。
控制系统可以监测发电机的工作状态，保证其正常运行，并根据需要控制输出电压和频率。
总结：柴油发电机的工作原理是利用柴油燃料的燃烧产生的能量转化为电能。
通过燃料供给系统将燃油供给到燃烧室，与压缩空气混合后燃烧，推动活塞运动，进而转化为曲轴的旋转运动。
同时，冷却系统和润滑系统保证发电机的正常运行。
发电系统将柴油发电机产生的能量转化为电能，并通过控制系统控制电能的输出和稳定。
柴油发电机组控制系统工作原理
柴油发电机组控制系统工作原理1.监测系统：柴油发电机组控制系统通过传感器和监测设备对发电机组的各个参数进行监测。
这些参数包括发动机的转速、冷却水温度、机油压力、燃油压力、电压、电流等。
监测系统会实时监测这些参数的数值，并将其反馈给控制系统进行处理和判断。
2.控制系统：控制系统是柴油发电机组控制系统的核心部分。
它根据监测系统反馈的参数来控制发电机组的运行状态。
控制系统包括发动机控制器和发电机控制器两个部分。
-发动机控制器：发动机控制器负责监测和控制发动机的运行状态。
它根据监测系统反馈的参数来调整发动机的转速、冷却水温度、机油压力、燃油压力等。
发动机控制器还可以实现发动机的自动启停、负载平衡、燃油控制等功能，以保证发动机的稳定运行。
-发电机控制器：发电机控制器负责监测和控制发电机的工作状态。
它可以实时监测电压、电流、频率等参数，并根据设定值来调整发电机的输出电压和频率。
发电机控制器还可以实现自动切换、自动同步、自动负载共享等功能，以保证发电机组的稳定输出。
3.保护系统：保护系统是柴油发电机组控制系统的重要组成部分。
它负责对发电机组进行各种保护措施，以避免发电机组的损坏和事故发生。
保护系统包括温度保护、压力保护、过载保护、短路保护、缺相保护等。
当发电机组的一些参数超过设定值时，保护系统会发出警报并采取相应的措施，如自动停机、切断负载等，以保护发电机组的安全运行。
4.远程监控和管理：柴油发电机组控制系统还可以实现远程监控和管理。
通过网络连接，可以将发电机组的实时参数和状态传输到远程监控中心，并实现对发电机组的远程监控和管理。
远程监控和管理系统可以对发电机组进行远程调试、故障诊断、数据分析等，以提高发电机组的运行效率和可靠性。
总的来说，柴油发电机组控制系统通过监测、控制、保护和远程管理等功能，实现对发电机组的全面控制和管理，以保证发电机组的安全、高效运行。

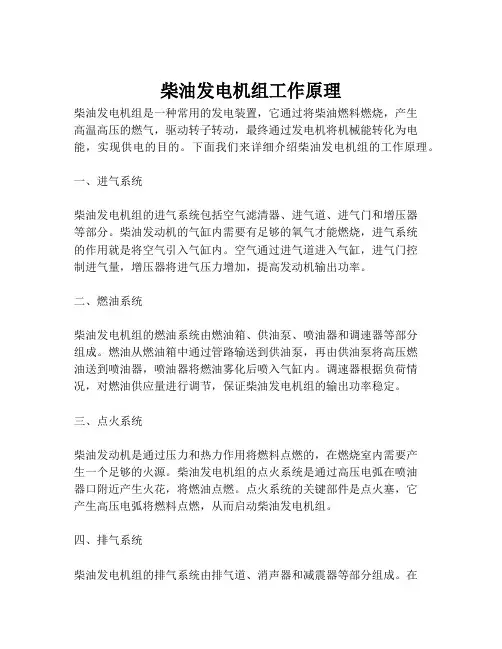

柴油发电机组工作原理
柴油发电机组工作原理柴油发电机组是一种常用的发电装置，它通过将柴油燃料燃烧，产生高温高压的燃气，驱动转子转动，最终通过发电机将机械能转化为电能，实现供电的目的。
下面我们来详细介绍柴油发电机组的工作原理。
一、进气系统柴油发电机组的进气系统包括空气滤清器、进气道、进气门和增压器等部分。
柴油发动机的气缸内需要有足够的氧气才能燃烧，进气系统的作用就是将空气引入气缸内。
空气通过进气道进入气缸，进气门控制进气量，增压器将进气压力增加，提高发动机输出功率。
二、燃油系统柴油发电机组的燃油系统由燃油箱、供油泵、喷油器和调速器等部分组成。
燃油从燃油箱中通过管路输送到供油泵，再由供油泵将高压燃油送到喷油器，喷油器将燃油雾化后喷入气缸内。
调速器根据负荷情况，对燃油供应量进行调节，保证柴油发电机组的输出功率稳定。
三、点火系统柴油发动机是通过压力和热力作用将燃料点燃的，在燃烧室内需要产生一个足够的火源。
柴油发电机组的点火系统是通过高压电弧在喷油器口附近产生火花，将燃油点燃。
点火系统的关键部件是点火塞，它产生高压电弧将燃料点燃，从而启动柴油发电机组。
四、排气系统柴油发电机组的排气系统由排气道、消声器和减震器等部分组成。
在燃烧过程中，燃料完全燃烧后会产生大量烟雾和废气，排气系统的作用就是将废气排出。
消声器可以降低噪音，减震器则可以降低振动。
五、发电机发电机是柴油发电机组的核心部分，它将旋转的机械能转换成电能输出。
发电机的工作原理是根据安培力和电压的关系，通过旋转磁场的电磁感应原理，将机械能转化为电能输出。
发电机内部的转子和定子间通过电磁感应产生电压，输出的电压稳定、频率正确。
综上所述，柴油发电机组的工作原理是基于内燃机的工作原理，通过燃烧燃油产生燃气，驱动转子旋转，最终由发电机将机械能转化为电能输出，实现供电的目的。
在实际使用过程中需要注意检查各系统的工作状态，确保柴油发电机组的正常运行和使用寿命。
柴油发电机的工作原理
柴油发电机的工作原理柴油发电机是一种常见的发电设备，其工作原理基于内燃机的原理。
本文将详细解析柴油发电机的工作原理，包括燃油系统、气缸、发电机装置等方面。
一、燃油系统柴油发电机的燃油系统由燃油箱、燃油滤清器、燃油泵、喷油器等组成。
燃油由燃油箱储存，经过燃油滤清器过滤杂质后，由燃油泵加压供给到喷油器。
喷油器通过精确的控制，将燃油雾化并喷射到气缸内。
二、气缸柴油发电机的气缸是内燃机的关键部件。
燃油经喷油器喷射到气缸内，同时气缸内的压缩空气被活塞压缩，形成高温高压的环境。
在活塞达到最高位置时，喷油器会在气缸内喷入点火器，将燃油点燃。
燃烧后的气体推动活塞向下运动，释放能量。
三、曲轴和连杆柴油发电机的曲轴和连杆将活塞运动转化为旋转运动。
当活塞推动曲轴转动时，曲轴将转动的力量传递给正向运动的连杆，连杆再将力量传递给发电机装置。
这样就可以通过活塞的往复运动得到连续不断的旋转动力。
四、发电机装置柴油发电机的发电机装置是将机械能转化为电能的关键部件。
当曲轴转动时，发电机装置内的励磁器会产生磁场，而转子则由磁体组成。
当转子与励磁器的磁场相互作用时，产生电流。
这个电流经过线圈和导线传输，最终输出为电能供给外部设备使用。
五、工作原理总结柴油发电机的工作原理可以总结为以下几个步骤：1. 燃油系统将燃油送给喷油器；2. 喷油器将燃油雾化并喷射到气缸内；3. 气缸内的活塞压缩空气，并将燃油点燃；4. 燃烧后的气体推动活塞向下运动，驱动曲轴和连杆运动；5. 连杆将机械能传递给发电机装置；6. 发电机装置通过磁场和转子的相互作用产生电流；7. 电流经过传输装置输出为电能，供给外部设备使用。
总结：柴油发电机的工作原理是基于内燃机原理的，通过燃油系统、气缸、曲轴连杆和发电机装置的相互配合，将燃油的化学能转化为机械能，再将机械能转化为电能。
这种工作原理使得柴油发电机成为一种可靠、高效的发电设备，在许多领域得到广泛应用。
柴油发电机工作原理
柴油发电机工作原理柴油发电机是一种常见的发电设备，它通过燃烧柴油燃料产生机械能，然后将机械能转化为电能。
下面将详细介绍柴油发电机的工作原理。
1. 燃油系统：柴油发电机的燃油系统由燃油箱、燃油滤清器、燃油泵和喷油器等组成。
燃油从燃油箱经过滤清器进入燃油泵，燃油泵将燃油压力升高后送入喷油器。
喷油器根据发电机的负荷情况控制燃油喷射的时间和量，将燃油喷入气缸内。
2. 空气供给系统：柴油发电机的空气供给系统包括进气道、空气滤清器和增压器。
空气通过空气滤清器进入进气道，然后经过增压器增压后进入气缸内与燃油混合燃烧。
3. 压缩：柴油发电机的压缩过程是指活塞向上运动，将进入气缸的混合气体压缩。
在压缩过程中，活塞向上运动，气缸内的容积减小，使混合气体的密度增加，温度升高。
4. 燃烧：柴油发电机的燃烧过程是指喷入气缸内的燃油与压缩空气混合并燃烧。
当活塞接近顶死点时，喷油器喷射的燃油形成雾状，与高温高压的压缩空气混合，燃烧产生高温高压的燃烧气体。
5. 膨胀：柴油发电机的膨胀过程是指高温高压的燃烧气体推动活塞向下运动，将燃烧气体的热能转化为机械能。
在膨胀过程中，活塞向下运动，气缸内的容积增大，燃烧气体的压力逐渐下降。
6. 排气：柴油发电机的排气过程是指活塞向上运动，将燃烧后的废气排出气缸。
当活塞接近顶死点时，废气通过排气阀门排出气缸，然后进入排气管排入大气中。
7. 发电：柴油发电机的发电过程是指通过发电机部分将机械能转化为电能。
发电机由转子和定子组成，转子通过发动机的输出轴带动旋转，定子则固定在发电机壳体上。
当转子旋转时，磁场产生感应电动势，通过定子绕组产生交流电。
总结：柴油发电机的工作原理主要包括燃油系统、空气供给系统、压缩、燃烧、膨胀、排气和发电等过程。
燃油经过燃油系统喷入气缸内，与压缩空气混合燃烧，产生高温高压的燃烧气体，推动活塞向下运动，将燃烧气体的热能转化为机械能。
同时，通过发电机将机械能转化为电能，实现发电的功能。
柴油发电机组的电子控制系统说明书
柴油发电机组的电子控制系统说明书一、概述柴油发电机组的电子控制系统是用于控制发电机组启停、发电机输出电压和频率稳定等功能的设备。
该系统采用了先进的电子控制技术和信号处理技术，能够实现高速、高精度的控制和监测，提高了发电机组的稳定性和可靠性。
二、系统组成该系统由控制器、传感器、执行器和显示屏等几部分组成。
其中控制器是系统的核心部件，负责接受传感器反馈的信息，计算控制策略并向执行器发出命令。
传感器负责感知发电机组的运行状态和环境参数，如发电机输出电压、频率、温度、湿度等。
执行器则负责根据控制器的指令，调节发电机组的功率输出、启停状态等。
显示屏则为操作人员提供发电机组的实时状态和参数信息，方便检测和维护。
三、系统工作原理当发电机组需要启动时，操作人员在显示屏上选择启动命令，控制器接收到信号后将发出对应的控制指令，启动电机驱动发动机工作，并实时监测发动机转速和电压等参数。
当发电机输出的电压和频率达到稳定状态时，控制器会发出停止启动命令，此时发电机组进入稳定工作状态。
在发电机组工作中，控制器会之间接收传感器反馈的信息，对输出电压、频率等参数进行实时监测和调节。
如果发电机输出电压或频率出现异常，控制器会发出警告信号，通知操作人员进行处理。
当需要停止发电机工作时，操作人员在显示屏上选择停机命令，控制器接收到信号后，将发出对应的控制指令，发动机将减速停止工作。
四、系统特点1.精度高：该系统采用了高精度的传感器和控制器，能够实现电压、频率等参数的高速、高精度控制和监测。
2.易操作：系统的显示屏直观易懂，操作人员可以方便地了解发电机组的运行状态和参数信息。
3.可靠稳定：系统采用了高品质的元器件和严格的质量控制，具有较高的可靠性和稳定性。
五、使用方法1.发电机组启动前，应仔细检查发电机组周围环境是否安全，检查机器是否处于正常状态，并按照说明安装系统设备。
2.操作人员可通过显示屏选择启动、停机等命令，并对发电机组运行状态和参数进行实时监测和调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油发电机组的控制系统工作原理
LIXISE
作者：LIXISE
作者：
柴油发电机组的控制系统犹如发电机组的大脑，智能控制系统的使用大大提高了柴油发电机组的运行，保障了柴油发电机组的稳定工作，那么控制系统的如何来实现，发电机控制器系统工作原理又是什么？柴油发电机组的控制部分－数字式励磁控制器较传统的模拟电路励磁控制器具有精度高，反应快，控制算法适应性强，对于不同特性的电机只要通过调整程序参数就能适应，甚至可以实现更高端的自适应智能控制算法等优点。
柴油发电机组控制系统的工作原理和算法是相当的复杂，每个电路的设计都有其特定的算法来予以实现。
一、数字励磁控制器软件实现与算法研究
主要是对数字式励磁控制器的软件和所采用的控制算法进行论述。
首先对数字励磁控制器的主程序进行设计，然后对电量参数采集算法和智能励磁控制算法进行研究，并在ＣＰＵ上进行实现。
为了实现精确的数字励磁控制，需要得到实时、精确的电量数据，而要获得实时、精确的电量数据，则需要采用交流采样方法，并推导出交流采样下各个电量的计算公式，最终编写计算出电量数据的算法程序。
交流采样是按一定的规律对被测信号的瞬时值进行采样，再按照一定的数学算法求出被测电量参数的测量方法。
下面给出交流电压，交流电流，有功功率，无功功率，功率因素的各种算法中的离散公式。
二、数字式励磁控制器总体设计方案
工作电源：由于微处理器的工作电源要求，我们需要一个５Ｖ的稳定直流电源，信号调理电路的运算电路的供电需要一组±１２Ｖ的直流电源，另外，开关量输出需要驱动继电器，所以需要一个＋２４Ｖ的直流电源，为此我们需要设计一个电源转化模块得到系统正常工作所需的三组ＤＣ电源。
三、交流采样锁相环电路
要进行交流采样，通常需要进行同步采样，目前交流采样方式主要有硬件同步采样、软件同步采样和异步采样三种。
硬件同步由硬件同步电路向ＣＰＵ提出中断实现同步。
硬件同步电路有多种形式，常见的如锁相环同步电路等。
硬件同步采样法是由专门的硬件电路产生同步于被测信号的采样脉冲。
它能克服软件同步采样法存在截断误差等缺点，测量精度高。
利用锁相频率跟踪原理实现同步等间隔采样的原理图如图２．３所示：在相位比较器ＰＤ、低通滤波器ＬＰ、压控振荡器ＶＣＯ构成的锁相环内加入ｎ分频器，输入为被测信号的频率，作为锁相环的基准频率，输出为采样频率。
经ｎ分频后与相比较，根据锁相环工作原理，锁定时／ｎ＝，即：＝ｎ。
由于锁相环的时跟踪性，当被测信号频率变化时，电路能自动快速跟踪并锁定，始终满足＝ｎ的关系，即采样频率为被测信号频率的整数ｎ倍，从而实现一周内等间隔采样ｎ点。
此外，还可将分频系数ｎ为程序控制，则可根据不同频率的被测信号及ＣＰＵ、Ａ／Ｄ转换器的速度，动态改变ｎ值，以达到最好的效果。
四、励磁输出主电路的设计
励磁控制器的功率输出为一可以控制电流和电压的直流输出，总体设计时确定了此励磁整流输出的额定电压为８０ＶＤＣ，额定励磁电流为１０Ａ，强励时达到２５Ａ。
励磁功率来源于交流电源，可以是发电机本身提供的，也可以是外部提供的，外部提供的电源通常都比较优良稳定，发电机提供的电源由于有启动的影响，而且在运行过程中有可能会发生波动畸变等不稳定的因素，这些都会影响励磁输出的性能。
所以我们针对从发电机取电的情况进行研究和设计。
