室内分布系统故障精确定位方案及案例分析
关于移动通信室内分布系统故障分析及处理方法
关于移动通信室内分布系统故障分析及处理方法摘要：建设室内分布系统对于促进移动通信技术的进步均是十分必要和迫切的。
然而，室内分布系统包含有源和无源器件，在长时间处于工作状态下，会出现故障问题。
本文通过对室内分布系统的概念、组成、设计原理、实现方式及建设流程进行探讨，分析室内分布系统的故障及处理方法。
关键词：移动通信；室内分布系统；故障分析；处理方法0引言：随着每个人平均拥有的移动通信设备的增多，使用场景更加广泛，不单单满足于室外移动通信需求，室内移动通信在城市建筑的日益增多以及建筑材料的复杂化背景下，移动通信在密集的建筑间，建筑物内、地下室、隧道、高速公路等地会出现接通率低、漫游不畅甚至掉话现象，给移动通信带来不便，这就需要不断地对室内移动通信网络技术进行优化。
像大型建筑物的低层这样的场景，会形成移动通信的盲区和阴影区；建筑物中间楼层，有周围不同基站的重叠信号，会产生频繁切换信号的乒乓效应；建筑物的高层，进入室内的无线信号，有附近几个基站信号和不远处基站的直射、折射等信号，也会导致室内信号忽强忽弱。
为解决室内信号覆盖不理想的问题，最有效办法就是建筑物内安装室内覆盖分布系统，可以较为全面的解决室内移动通信信号问题。
其原理是利用室内天线分布系统将通信基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
1室内分布系统实现室内覆盖的技术方案可分为三种：微蜂窝有线接入方式、宏蜂窝无线接入方式、直放站。
室内覆盖系统主要由信号源和信号分布系统两部分组成，其中的信号分布的基本方式有：用于中小型地区，通过无源器件和天线、馈线，将信号传送和分配到室内所需环境，以得到良好的信号覆盖的无源天馈分布方式；通过有源器件(有源集线器、有源放大器、有源功分器、有源天线等)和天馈线进行信号放大和分配的有源分布方式；主要利用光纤来进行信号分布的光纤分布方式；适用于隧道、地铁、长廊等地形，信号源通过泄漏电缆传输信号，并通过电缆外导体的一系列开口，在外导体上产生表面电流，从而在电缆开口处横截面上形成电磁场，这些开口就相当于一系列的天线起到信号的发射和接收作用的泄漏电缆分布方式。
室分故障文档
室分故障1. 引言室内分布系统（In-Building Distributed System）简称室分系统，是指为了解决室内无线信号覆盖问题而设计的信号分布系统。
室分系统在现代建筑、商场、地铁等公共场所中得到了广泛的应用。
然而，由于各种因素的影响，室分系统也会出现各种故障问题。
本文将介绍一些常见的室分故障及其排查处理方法。
2. 常见室分故障及排查方法2.1 信号覆盖不均匀故障现象：一些区域无法接收到良好的无线信号，信号覆盖不均匀。
排查方法：- 检查天线的安装方向和仰角是否正确，调整天线方向和仰角。
- 检查信号衰减器、功率放大器等设备是否正常工作，如需要更换或修复。
- 检查信号覆盖范围内是否有干扰源，如WiFi设备、电子设备等，需要将其远离室分系统。
2.2 无线信号突然中断故障现象：无线信号突然中断，室分系统不再向室内发送信号。
排查方法：- 检查设备供电是否正常，如电源线是否松动、电源是否稳定。
- 检查信号线路是否连接正确，如信号线是否脱落、连接器是否松动。
- 检查室内基站设备是否正常工作，如需要重启设备或进行更换。
2.3 信号质量差故障现象：无线信号质量较差，导致通话质量差、上网速度慢等问题。
排查方法：- 检查室分系统中的信号衰减器、滤波器等设备是否正常工作，如需要更换。
- 检查信号传输线路是否受到干扰，需要修复或更换受损的线路。
- 检查室分系统所连接的基站设备是否正常工作，如需要调整基站设备的设置。
2.4 室分系统故障无法定位故障现象：室分系统出现故障但无法准确定位具体原因和位置。
排查方法：- 使用功率分析仪等仪器进行信号检测，逐步缩小故障范围，定位故障设备或线路。
- 可以通过追踪室分系统的信号路径，逐步排查发现问题的设备或线路。
- 如果无法定位，可考虑请专业维修人员进行故障排查。
3. 故障处理流程针对室分故障，一般可以按照以下流程进行处理：1.确认故障现象和影响范围。
2.逐步排查故障点，检查设备连接、信号线路、设备供电等是否正常。
室内分布常见故障分析和处理课件
设备故障与损坏
基站设备故障
终端设备故障
基站设备出现故障，导致信号传输异 常。可能原因包括硬件故障、软件故 障等。
用户终端设备出现故障，导致无法正 常使用室内分布系统。可能原因包括 设备损坏、电池电量不足等。
天馈系统故障
天线、馈线等出现故障，导致信号传 输受阻。可能原因包括天线损坏、馈 线老化等。
03
电磁干扰、设备故障、外部干扰源等。
排查干扰源、更换故障设备、加强电磁屏蔽措施等。
使用专业测试仪器检测干扰源，逐一排查并更换故障设备，加 强电磁屏蔽措施，降低干扰对室内分布系统的影响。
案例三：设备故障修复实例
问题描述
室内分布系统设备出现故障，导致部 分区域无法正常覆盖信号。
处理方法
更换故障设备、升级软件版本、定期 维护检修等。
。
辅助设备
如电源、监控设备等， 用于保障室内分布系统
的正常运行。
室内分布系统故障影响
01
02
03
覆盖不足
当室内分布系统出现故障 时，可能导致部分区域无 线信号覆盖不足，影响用 户正常通信。
质量下降
故障可能导致无线信号质 量下降，如信噪比降低、 误码率增加等，从而影响 用户通信质量。
业务中断
严重故障可能导致室内分 布系统无法正常工作，造 成业务中断。
智能化管理与维护
利用人工智能、物联网等技术实现室内分布系统的智能化 管理和维护，降低运营成本，提高网络质量。
多元化业务需求
应对不同行业、场景的室内覆盖需求，提供定制化的室内 分布系统解决方案，如智慧医疗、智慧交通等。
THANKS
感谢观看
干扰源定位
结合测试结果与设备布局，定位干扰源的具体位置，为后续处理提 供依据。
室内分布系统故障分析的步骤和方法
室内分布系统故障分析的步骤和方法一、故障分析步骤1.收集故障信息：首先要了解故障的具体表现，包括用户反映的问题和现场的实际情况。
可以通过与用户沟通、查看故障报告和现场检查等方式，收集尽可能多的故障信息。
2.初步判断故障范围：根据收集到的故障信息，初步判断故障的范围是系统整体故障还是部分设备故障。
可以根据故障表现地点、时间和范围等信息进行判断。
3.分析可能的故障原因：根据故障范围和具体表现，分析可能的故障原因。
可以参考以往的类似故障经验、查阅相关资料和请教专业人士等方式来进行分析。
4.验证故障原因：选择一种验证故障原因的方式，在实际操作中证实故障原因的推测。
可以通过替换设备、重新配置或者测试设备等方法进行验证。
5.解决故障：根据故障的具体原因，采取相应的解决方法进行处理。
可以对故障设备进行维修或更换、修改配置或者调整参数等方式来解决故障。
6.预防措施：对于已经解决的故障，要总结故障原因和解决方法，并制定相应的预防措施，以防止类似故障再次发生。
可以进行设备定期检查、备份和更新等方式来预防故障。
二、故障分析方法1.排查法：按照故障排除的逻辑顺序进行检查和排查，逐步排除可能的故障原因。
例如，从电源、线缆连接、设备配置等方面进行排查。
2.现场测试法：通过测试设备的性能指标，对故障设备或线路进行测试，以确定故障原因所在。
例如，使用光功率表、网络测试仪等进行现场测试。
3.经验判断法：根据过往经验，对故障可能原因进行判断和推测。
例如，根据类似故障的表现和解决方法进行判断。
4.数据分析法：通过对收集到的故障数据进行分析，找出规律和异常，从而推测故障原因。
例如，分析故障发生的时间、地点、频次等信息。
5.交叉验证法：通过多种方法相互验证故障原因，提高分析结果的准确性。
例如，通过现场测试和数据分析相互验证故障原因。
总之，室内分布系统故障分析的步骤和方法是多种多样的，需要根据实际情况选择合适的方法和步骤进行分析，以确保故障能够快速有效地解决。

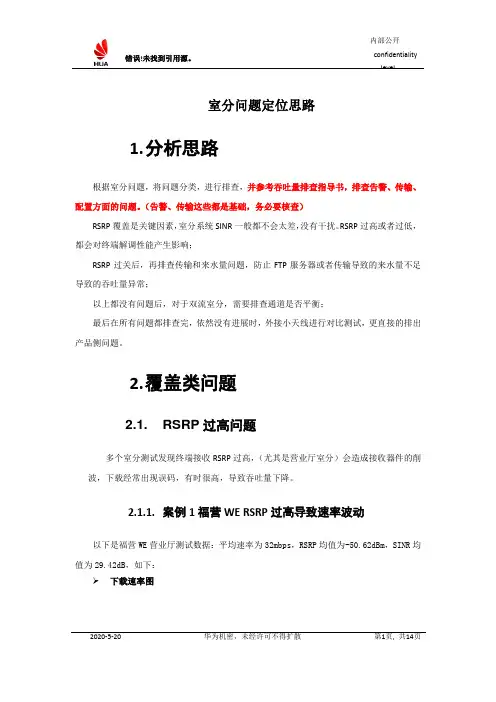

室分问题定位思路
室分问题定位思路1.分析思路根据室分问题，将问题分类，进行排查，并参考吞吐量排查指导书，排查告警、传输、配置方面的问题。
（告警、传输这些都是基础，务必要核查）RSRP覆盖是关键因素，室分系统SINR一般都不会太差，没有干扰。
RSRP过高或者过低，都会对终端解调性能产生影响；RSRP过关后，再排查传输和来水量问题，防止FTP服务器或者传输导致的来水量不足导致的吞吐量异常；以上都没有问题后，对于双流室分，需要排查通道是否平衡；最后在所有问题都排查完，依然没有进展时，外接小天线进行对比测试，更直接的排出产品侧问题。
2.覆盖类问题2.1. RSRP过高问题多个室分测试发现终端接收RSRP过高，（尤其是营业厅室分）会造成接收器件的削波，下载经常出现误码，有时很高，导致吞吐量下降。
2.1.1.案例1福营WE RSRP过高导致速率波动以下是福营WE营业厅测试数据：平均速率为32mbps，RSRP均值为-50.62dBm，SINR均值为29.42dB，如下：下载速率图RSRP图SINR图2.1.2.案例2翠竹服营厅RSRP过高导致速率波动天线下方测试RSRP达到-50dB左右，下行速率波动较大，误码率较高移动到营业厅外进行测试2.1.3.问题分析需要核对室分施工图纸，目前出现问题较多的是营业厅场景，室分规划RRU出口0.1dBm，实际后台配置为12.2dBm，相差12dB，这就导致天线口功率过强。
2.1.4.解决方案单验时可让后台降低RS功率，双流室分最低可降低5dB，单流室分最低可降低7dB。
后续推动室分添加对应衰减器，务必保证天线下测试RSRP低于-60dBm同时对测试人员要求，测试点选择也需要符合这个标准，特殊情况可选择室分外进行测试。
2.2. RSRP过低问题一般来说问题是室分引入的较多。
排查产品侧问题跟踪RRU输出功率检测，如果输出功率正常，则基本可确认为室分系统问题。
RRU输出功率检测若低于20dBm，则有问题。

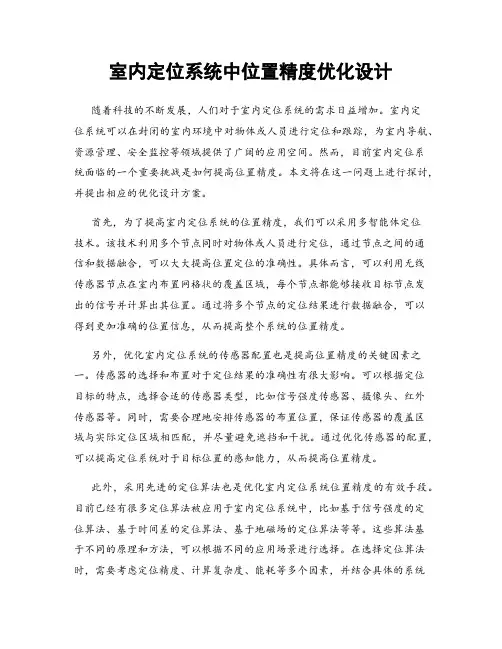

室内定位系统中位置精度优化设计
室内定位系统中位置精度优化设计随着科技的不断发展，人们对于室内定位系统的需求日益增加。
室内定位系统可以在封闭的室内环境中对物体或人员进行定位和跟踪，为室内导航、资源管理、安全监控等领域提供了广阔的应用空间。
然而，目前室内定位系统面临的一个重要挑战是如何提高位置精度。
本文将在这一问题上进行探讨，并提出相应的优化设计方案。
首先，为了提高室内定位系统的位置精度，我们可以采用多智能体定位技术。
该技术利用多个节点同时对物体或人员进行定位，通过节点之间的通信和数据融合，可以大大提高位置定位的准确性。
具体而言，可以利用无线传感器节点在室内布置网格状的覆盖区域，每个节点都能够接收目标节点发出的信号并计算出其位置。
通过将多个节点的定位结果进行数据融合，可以得到更加准确的位置信息，从而提高整个系统的位置精度。
另外，优化室内定位系统的传感器配置也是提高位置精度的关键因素之一。
传感器的选择和布置对于定位结果的准确性有很大影响。
可以根据定位目标的特点，选择合适的传感器类型，比如信号强度传感器、摄像头、红外传感器等。
同时，需要合理地安排传感器的布置位置，保证传感器的覆盖区域与实际定位区域相匹配，并尽量避免遮挡和干扰。
通过优化传感器的配置，可以提高定位系统对于目标位置的感知能力，从而提高位置精度。
此外，采用先进的定位算法也是优化室内定位系统位置精度的有效手段。
目前已经有很多定位算法被应用于室内定位系统中，比如基于信号强度的定位算法、基于时间差的定位算法、基于地磁场的定位算法等等。
这些算法基于不同的原理和方法，可以根据不同的应用场景进行选择。
在选择定位算法时，需要考虑定位精度、计算复杂度、能耗等多个因素，并结合具体的系统需求进行优化设计。
同时，还可以采用机器学习和深度学习等人工智能技术，通过训练模型来提高定位算法的准确性和鲁棒性。
另外，室内定位系统中的误差校正也是提高位置精度的重要环节。
由于室内环境的复杂性和多变性，定位系统会受到多种误差的影响，比如信号传播的干扰、多径效应、信号衰减等。
