机械设计A复习指导
机械设计基础A复习指导（DOCX页）
机械设计基础A2课程重点2007年1月2日第1章机构的组成和结构重点要求3个方面：1 学会正确绘制机构运动简图，熟练的工程表达能力，能将工程图或自行构思的原理方案用简图正确表达；2 掌握运动链成为机构的条件：包括自由度计算（虚约束、局部自由度）3 了解机构组成的原理，掌握拆杆组，并判断机构的级别。
复习指导：典型题型：给出功能要求及一种设计方案，判断方案的可行性（运动链成为机构的条件），找出存在的问题并加以改进；根据功能要求，修改方案，或要求构思新机构方案，对已构思出的方案进行分析。
要审好题，不能答非所问，例如修改方案，找出方案出错的位置，修改此处；而你完全重新设计一个方案，是不对的。
要严格按规定的标准符号和线条，绘制机构运动简图。
弹簧是否是构件？为什么？典型题目：第一次讨论课第一组题目1、下图所示为手动冲床一个设计方案的示意图。
设计思路是：动力由摇杆1输入，通过连杆2使摇杆3往复摆动，摇杆3又推动冲杆5作往复直线运动，以达到冲压的目的。
试按比例绘制出该设计方案的运动简图，分析该方案能否实现设计意图，并说明理由。
若不能，请在该方案的基础上提出至少3种修改方案，画出修改后方案的运动简图，并分析各种改进方案的优缺点。
2、下图所示为一脚踏式推料机设计方案示意图。
设计思路是：动力由踏板1输入，通过连杆2使杠杆3摆动，进而使推板4沿导轨直线运动，完成输送工件或物料的工作。
试按比例绘制出该设计方案的运动简图，分析该方案能否实现设计意图，并说明理由。
若不能，请在该方案的基础上提出至少3种修改方案，画出修改后方案的运动简图，并分析各种改进方案的优缺点。
3、下图所示为一设计人员初拟的简易冲床的设计方案。
设计者的思路是：动力由齿轮1输入，带动齿轮2连续转动；与齿轮2固结在一起的凸轮2′与杠杆3组成的凸轮机构将带动冲头4上下往复运动，从而达到冲压工件的目的。
试按比例绘制出该设计方案的运动简图，分析该方案能否实现设计意图，并说明理由。
机械设计A复习资料(有解答)
时，为有限寿命区。 5. 按摩擦表面间的润滑状态不同，摩擦可分为干摩擦、边界摩擦、流体摩擦和混合摩擦。 6. 按照摩擦界面的润滑状态，可将滑动轴承分为完全液体摩擦滑动轴承和不完全液体摩擦滑动轴
度主要取决于中心距和齿宽。
28. 直齿圆柱齿轮作接触强度计算时取节点处的接触应力为计算依据，其载荷由一对轮齿承
担。
29. 蜗杆传动除了作强度计算外，还须作热平衡计算，其根本目的在于防止胶合。
30. 蜗杆传动的主要缺点是齿面间的相对滑动速度速度很大，因此导致传动的效率较低、温升较
高。
31. 蜗杆传动的总效率包括啮合效率 η 1 、轴承效率 η2 和搅油效率 η3。其中啮合效率 η1=搅油

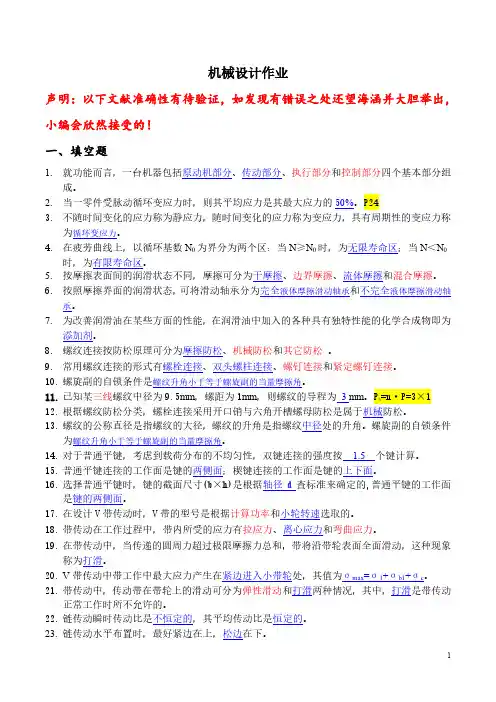

机械设计作业
声明：以下文献准确性有待验证，如发现有错误之处还望海涵并大胆举出，
小编会欣然接受的！
一、填空题
1. 就功能而言，一台机器包括原动机部分、传动部分、执行部分和控制部分四个基本部分组 成。
2. 当一零件受脉动循环变应力时，则其平均应力是其最大应力的 50%。P24 3. 不随时间变化的应力称为静应力，随时间变化的应力称为变应力，具有周期性的变应力称
1
24. 链传动设计时，链条节数应选 偶数(奇数、偶数)。链轮齿数应选奇数；速度较高时，链节
距应选小些。
25. 齿轮传动时,两轮轮齿的齿面接触应力相等，而两轮轮齿的齿根弯曲应力不相等。
26. 直径较小的钢制齿轮，当齿根圆直径与轴径接近时，可以将齿轮和轴做成一体，称为齿轮 轴。
27. 对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于模数和齿宽；其表面接触疲劳强
机械设计基础A-复习思考题 共26页
分度圆直径：d=mz=4×24=96mm 则模数分度圆的齿厚 s=πm/2=3.14159×4/2=6.283mm
19
《机械设计基础A》复习思考题
11、如图9所示轮系中，已知各轮的齿数Z1＝100，Z2＝101，Z2′＝100，Z3
＝99，试求传动比iH1。
14、带传动打滑总是发生在（ ）上。增大小带轮包角α1，则带的传动能力（ ）。
15、普通V带传动的最大应力出现的位置是（ ）。一般链轮常用的材料为（ ）。
16、带传动的主要失效形式是（
）和（
）。
17、刚性回转件的平衡类型可分为（ ）和（ ）。
18、常用可拆卸连接用的螺纹牙型为（ ）。传动用牙型常为（ ）。
图8
2）满足构件长度和条件时，若取最短构件为机架，
则得到双曲柄机构
18
《机械设计基础A》复习思考题
10、今测得一标准直齿圆柱齿轮齿顶圆直径Da=104mm ,齿根圆直径Df=86mm, 齿数Z＝24， 试求该齿轮的模数与分度圆直径、分度圆的齿厚。
解：全齿高：ha=(Da－Df)/2=(104-86)/2=9 mm 因齿轮为标准齿轮，所以： 齿顶高系数ha*=1, 顶隙系数c*=0.25,
i1H1i1 H3 1( 1 )2Z Z 1 2 Z Z 2 3 ' 11 10 0 1 9 0 10 9 1 01 0000 iH1=10000
20
《机械设计基础A》复习思考题
六、作图
1、画出图示各机构的压力角，图中标注箭头的构件为原动件。
2、如图所示的铰链四杆机构，已知 l1 20mm, l2 80mm, l3 65mm, l4 50mm, 若以 l 4 杆为机架，以 l 1 杆为原动件，用作图法求该机构的最小传动角。
机械设计复习重点ppt课件
齿顶高 介于分度圆与齿顶圆之间的部分称为齿顶，其径向高度称为齿顶高，符号为ha。
齿根高 介于分度圆与齿根圆之间的部分称为齿根，其径向高度称为齿根高，符号为hf。
全齿高 从齿根到齿顶的径向距离称为全齿高，符号为h，则有
hha hf
齿厚 在任意直径的圆周上，轮齿两侧间的弧长，齿厚符号为si。 齿槽宽 在任意直径的圆周上，相邻两齿间的弧长，齿槽宽符号为ei。 齿距 在任意直径的圆周上，相邻两齿上同侧齿廓之间的弧长，齿距符号为pi。
11-7图示为二级展开式斜齿圆柱齿轮减速器，已知主动轮1的转向和旋向， 为使Ⅱ轴上两齿轮的轴向力相互抵消。试确定： （1）斜齿轮2、3、4的螺旋线方向； （2）各轴的转向； （3）画出中间Ⅱ轴上的2齿轮受力图（即标出Ft2、Fr2、Fx2的方向）。
I
II
II
I
1 n1 3
2 4
精选PPT课件
25
11-8图示斜齿圆柱齿轮---圆柱蜗杆传动。已知斜齿轮的转向如图示，
d m (z 3 2m 0) m 6m 0 m
齿顶圆直径
d a d 2 h a ( z 2 h a * ) m (2 ( 2 0 1 ) 3 ) m 6 m 6
齿根圆直径
齿顶高 齿根高
d f d 2 h f ( z 2 h a * 2 c * ) m ( 2 ( 2 1 0 2 0 . 2 ) 3 ) m 5 5 . 5 m 2
㈢弹性滑动和打滑的区别： ⑴弹性滑动是不显著的相对滑动，只发生在部分包角范围内； 而打滑是显著的相对滑动，发生在全部包角范围内。 ⑵弹性滑动是带工作时的固有特性，是不可避免的； 而打滑是带过载时的一种失效形式，是可以避免的。
（四）、失效形式: 1、带的疲劳破坏 2、打滑
《机械设计》期末考试复习提纲要点
《机械设计》期末考试复习提纲要点《机械设计》期末考试复习提纲1．考试重点：第五、八、九、十、十二、十三和十五章，计算题基本以这几章为主，其余所讲各章以概念为主。
2．考试题型：填空、选择、简述和计算题。
3．各章重点第二章机械设计总论以概念为主，包括：机器组成、机械零件的主要失效形式、设计机械零件时应满足的基本要求、设计准则、机械零件常用材料第三章机械零件的强度1．图3-1中对各段曲线的划分及意义2．图3-3的作法3．应用图3-4如何确定单向稳定应力时当r=C、σm=C、σmin=C几种情况下极限应力。
4．提高机械零件疲劳强度的措施第四章摩擦、磨损及润滑概述1．概念：摩擦、磨损、干摩擦、边界摩擦、流体摩擦、混合摩擦2．磨损的种类、零件的磨损曲线含义（图4-6）3．润滑的方法第五章螺纹联接和螺旋传动1．概念螺纹的预紧、防松2．螺纹的类型（表5-1）、主要参数（大径、小径、螺距、导程、螺纹升角、牙形角等）、螺纹联接的基本类型及其特点。
3．螺纹的强度计算：几种螺栓联接强度计算的公式、紧螺栓联接公式中“1.3”代表的意义，叙述图5-16单个紧螺栓联接受力的变形过程；能够对螺栓的相对刚度进行分析。
4．螺栓组的受力计算：包括受横向载荷的联接、受转矩的螺栓组联接、倾覆力矩的螺栓组联接等四种情况。
5．提高螺纹联接强度的措施6．参看：书88页例题、习题5-4，5-5、5-6以及5-10第六章键、花键、无键联接和销联接1．键联接：主要类型、半圆键的优缺点、楔键和切向键的工作原理，工作表面2．花键联接：种类、定心方式第七章不考第八章带传动1．概念：带传动、弹性滑动、打滑、预紧2．带传动的类型、普通V带的结构、带的应力分析、张紧方法3．对弹性滑动和打滑的分析以及两者之间的关系4．利用欧拉公式分析对带传动能力的影响因素。
习题：8-1、8-2第九章链传动1．链传动与带传动的比较、滚子链的结构2．链传动的运动特性分析（图9-9），链传动的受力分析（即松、紧边力组成）第十章齿轮传动1．概念：使用系数Ka、动载系数Kv、齿间载荷分配系数Kα、齿向载荷分布系数Kβ、齿宽系数Ψ2．标准直齿圆柱齿轮传动的受力分析、力的计算公式3．弯曲强度公式及计算点，公式中各参数的意义（Y Fa，Y Sa、[σF]）4．齿面接触疲劳强度公式及计算点，公式中各参数的意义（Z H、Z E、[σH]）5．齿轮设计中的参数选择及影响6．标准斜齿圆柱齿轮传动的受力计算及受力图的绘制7．齿根弯曲疲劳强度公式和齿面疲劳强度公式的应用，及与直齿轮公式的比较；参考习题：10-1、10-5、10-2第十一章蜗杆传动1．蜗杆传动的类型、参数原则、失效形式、设计准则2．蜗杆传动的受力分析参考习题：11-1第十二章滑动轴承1．概念：滑动轴承、滚动轴承、液体动力润滑轴承、液体静压润滑轴承、径向滑动轴承2．径向滑动轴承的结构型式、失效形式、常用材料的类型及要满足的要求、轴瓦的结构3．形成流体动力润滑的必要条件4．对一维雷诺方程的分析，径向滑动轴承形成流体动力润滑的过程5．径向动力润滑滑动轴承的压力分布图第十三章滚动轴承1．概念向心推力轴承、轴承的寿命、轴承的额定寿命、额定动载荷、当量动载荷2．滚动轴承基本代号各位的意义，熟悉30000、60000、70000型的性能及特点3．滚子轴承与球轴承的性能对比4．滚动轴承寿命及当量动载荷的计算5．轴承装置的配置方法（三种）参考习题：13-1、13-5、例题13-2、例题13-3第十四章联轴器和离合器1．概念离合器、联轴器、刚性联轴器、挠性联轴器2．刚性联轴器的种类及特点、挠性联轴器的种类及特点3．掌握十字滑块联轴器的原理、万向联轴器的原理、齿式联轴器的原理4．离合器的种类和特点第十五章轴1．概念传动轴、心轴、转轴、2．轴上零件的周向定位方法3．轴上零件的轴向定位方法4．提高轴强度的常用措施5．轴的强度校核计算（按扭转强度、弯扭组合）6．纠正轴的错误画法参考习题：15-4、15-6、15-7参考题：填空题001 计算载荷F ca 、、平均载荷F 和载荷系数K 的关系式 ,强度计算时应该用载荷.002 在静强度条件下,塑性材料的极限应力是 ,而脆性材料的极限应力是 . 003 受预紧力和轴向工作载荷的螺栓，其总拉力为与之和. 004 ________螺纹常用于联接，_________、_________、_________螺纹常用于传动. 005 螺纹联接的主要类型有________、________、________和________.006 受轴向变载荷的紧螺栓联接,在工作载荷F 和残余预紧力不变的情况下,要提高螺栓的疲劳强度,可以减小_________或增大__________.007 用于联接的螺纹牙形有_________.用于传动的螺纹牙型有_________.008 有一受轴向载荷的紧螺栓联接,所受的预紧力F ′=6000N,工作时所受轴向工作载荷F=3000N,螺栓的相对刚度mb b C C C =0.2,则该螺栓所受的总拉力F 0=________,残余预紧力F ″=__________.009普通平键的工作面是_______，工作时靠________________________传递转矩.010 楔键的工作面是________，键的_______和它相配的________均具有1：100的斜度。
西安理工大学机械设计基础复习指导.pptx
第十一章 齿轮传动
1、基本概念： (1)开式传动、闭式传动；软齿面，硬齿面； (2)掌握齿轮传动常见的失效形式； (3)领会齿轮传动的精度及材料选择。2、基本原理：<1>理解按齿面接触强度计算；<2>理解按齿根弯曲强度计算<3>熟练掌握直齿轮的设计准则（直齿、斜齿）：<4>理解斜齿轮强度设计的注意事项（当量齿数、齿形系数、应力集中系数）；<5>掌握（斜、锥）齿轮传动受力分析（Ft,Fa,Fr）注意事项；<6>齿轮传动、设计的思路和方法。
1、基本概念：（1）了解连杆，连架杆，摇杆，曲柄；（2）理解各种连杆机构的命名方法；（3）掌握急回特性，极位夹角，行程速比系数，死点；（4）掌握传动角，压力角。2、基本原理：（1）掌握四杆机构存在整转副、曲柄的条件；（2）四杆机构形式的判别；（3）会作图法求解四杆机构（设计）
第2章 平面连杆机构
2-1, 2-3，2-5
第三章 凸轮机构
3-2
第2页/共15页
1、基本概念：（1）齿轮各部分名称（各个圆，齿距、齿厚、）。理解渐开线的基本特性；掌握齿轮的基本参数（直齿、斜齿）；2、基本原理：（1）渐开线如何满足定传动比要求；掌握齿轮各部分几何参数计算（直齿、斜齿）；一对齿轮正确啮合条件（直齿、斜齿、锥齿）；渐开线齿轮加工方法（仿型法，范成法）及其主要运动。
16-9，16-6，
第12页/共15页
第十七章 联轴器、离合器和制动器
1、基本概念：1、联轴器、离合器功能及作用、分类，它们之间的区别和联系；2、掌握联轴器的设计与选择依据；
第13页/共15页
考题类型和分值分布
1、填空题----30分2、判断题----10分3、简答题----10分4、分析题----10分5、计算题----30分6、改错题---10分
机械设计复习完整版（附带例题）
机械设计复习完整版（附带例题）第⼀章绪论1、机器的基本组成要素是什么？【答】机械系统总是由⼀些机构组成，每个机构⼜是由许多零件组成。
所以，机器的基本组成要素就是机械零件。
2、什么是通⽤零件？什么是专⽤零件？试各举三个实例。
【答】在各种机器中经常能⽤到的零件称为通⽤零件。
如螺钉、齿轮、弹簧、链轮等。
在特定类型的机器中才能⽤到的零件称为专⽤零件。
如汽轮机的叶⽚、内燃机的活塞、曲轴等。
3、在机械零件设计过程中，如何把握零件与机器的关系？【答】在相互连接⽅⾯，机器与零件有着相互制约的关系；在相对运动⽅⾯，机器中各个零件的运动需要满⾜整个机器运动规律的要求；在机器的性能⽅⾯，机器的整体性能依赖于各个零件的性能，⽽每个零件的设计或选择⼜和机器整机的性能要求分不开。
⼆机械设计总论1、机器由哪三个基本组成部分组成？传动装置的作⽤是什么？【答】机器的三个基本组成部分是：原动机部分、执⾏部分和传动部分。
传动装置的作⽤：介于机器的原动机和执⾏部分之间，改变原动机提供的运动和动⼒参数，以满⾜执⾏部分的要求。
2、什么叫机械零件的失效？机械零件的主要失效形式有哪些？【答】机械零件由于某种原因丧失⼯作能⼒或达不到设计要求的性能称为失效。
机械零件的主要失效形式有1）整体断裂；2）过⼤的残余变形（塑性变形）；3）零件的表⾯破坏，主要是腐蚀、磨损和接触疲劳；4）破坏正常⼯作条件引起的失效：有些零件只有在⼀定的⼯作条件下才能正常⼯作，如果破坏了这些必要的条件，则将发⽣不同类型的失效，如带传动的打滑，⾼速转⼦由于共振⽽引起断裂，滑动轴承由于过热⽽引起的胶合等。
3、什么是机械零件的设计准则？机械零件的主要设计准则有哪些？【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。
机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则4、绘出浴盆曲线并简述其含义？【答】浴盆曲线是失效率曲线的形象化称呼，表⽰了零件或部件的失效率与时间的关系，⼀般⽤实验⽅法求得。
机械设计基础考试题及答案及复习指导
河南理工大学 2008-2009学年第 1 学期《机械设计基础》试卷（ A 卷）考试方式：闭卷本试卷考试分数占学生总评成绩的80 %复查总分总复查人一、选择题：本大题共10个小题，每小题2分，共20分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．连杆机构在运动过程中只要存在_ __角，该机构就具有急回作用。
( )A．压力角 B.极位夹角C．传动角 D.摆角2．平面连杆机构中，当传动角γ较大时，则( )A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是( )A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变4．渐开线齿轮实现连续传动时，其重合度为( )A．ε<0 B.ε=0 C.ε<1 D. ε≥15．下列四种螺纹中，自锁性能最好的是( )A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹6．传动时每个齿轮的几何轴线都是固定的，这种轮系称为（）A 行星轮系B 差动轮系C 定轴轮系D 转化轮系7．螺纹联接的自锁条件是( )A．λρ≤ B. λρ≥C．vλρ≥ D.vλρ≤8．小带轮直径d1应大于或等于规定的最小直径d min，若d1过小，则带的将过大而导致带的寿命降低。
（）A弯曲应力 B 离心应力C 紧边拉应力D 松边拉应力9．带传动过程中，带承受变应力。
最大应力发生在的接触处。
（）A 紧边与大轮B 松边与大轮C 紧边与小轮D 松边与小轮10．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为( )A．10% B. 80% C.90% D.99% 二、填空题：本大题共5个小题，每空1分，共10分。
把答案填在题中横线上。
1．两构件通过或接触组成的运动副称为高副。
平面高副引入个约束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计复习指导
一般情况下的题型：
1、填空体
2、选择题
3、简答题
4、计算题(螺栓组连接、轴承寿命等……
5、分析题(齿轮受力分析、轴系结构改错等…
二、复习要点：
第一章理解：机器的基本组成要素
第二章理解：机器的组成；零件的设计准则(强度准则，刚度准则）
第三章理解：应力循环系数的概念及典型应力循环的系数值；疲劳累计假说
掌握：σ-N劳曲线以及CD段的表达式；等寿命疲劳曲线(极限应力线图)以及其简化极限应力图的画法：会判断在：应力比为常数(r=c)、平均应力为常数(σm=C)、最小应力为常数(σmin=C) 时工作点对应的极限应力的位置。
第四章理解：摩擦的基本分类；滑动摩擦间润滑的不同分类的具体工作(润滑剂存在状态)；简单粘附理论；零件磨损过程的三个阶段；流体动力润滑；流体静力润滑；形成流体动力润滑（即形成动压油膜）的必要条件
第五章理解：连接的分类；螺纹的形成：螺纹的分类：螺纹主要参数的意义：螺纹的旋向与线数：螺纹的预紧的目的及控制预紧力的方法；
掌握：螺纹连接的类型及其应用；螺纹的防松原理及分类；螺纹连接的设计计算(螺纹连接组中各螺栓的受力以及单个螺栓的强度计算)
第七章理解：键连接的目的及分类：平键连接的失效形式及强度计算：其他周向固定方法
掌握：键连接的工作情况（工作面）以及双键工作时布置要求；键连接的选择（类型、尺寸）
第八章理解：带传动的组成、工作原理及分类；影响带传动传递能力的因素及影响（正比反比)；带传动的失效形式及设计准则；确定单根V带的基本额定功率的实验条件：带传动设计时对传动比、基准直径、带速以及包角的基本要求以及这些参数对传动能力的影响：带轮的结构形式：带传动的张紧的目的及张紧方式；更换胶带的要求
掌握：带传动的受力及应力情况：弹性滑动和打滑的概念及区别
第九章理解：链传动的组成；滚子链的结构及配合关系；滚子链的基本参数；滚子链的标记；链轮的齿形；链轮的结构：脱链现象会首先发生在哪个链轮上；链传动设计时对传动比、齿数的基本要求：链轮设计中参数的确定该方法及影响因素；链传动的布置
掌握：链传动的多边形效应；
第十章理解：齿轮传动的特点及分类：齿轮的结构；齿轮传动的润滑掌握：齿轮传动的失效形式及设计准则：轮齿的受力分析(方向判断)；齿轮设计过程中主要参数取值大小的确定依据；设计计算过程中两接触应力接触应力计算值的关系：第十—章蜗杆传动掌握蜗杆传动几何参数的计算及选择方法；了解蜗杆传动的失效形式。
掌握蜗杆传动的力分析和强度计算；了解蜗杆传动的热平衡原理及计算方法；一般性的了解蜗杆传动的类型、变位及蜗杆的刚度计算。
第十二章理解：轴的作用及分类；轴的直径的确定方法：
掌握：轴的轴向定位和周向定位方法；轴的结构设计(至少能进行结轴的最小直径估算依据和方法；
第十三章滑动轴承了解滑动轴承的特点、类型、应用、典型结构特点、轴瓦材料、润滑剂和润滑方式；能进行不完全液体润滑滑动轴承的设计计算；了解液体动力润滑基本方程式及形成动压油膜的条件。
掌握流体动力润滑中油楔的承载机理。
第十四章理解：滚动轴承的分类；接触角概念以及它与轴向承载能力的关系：轴承的配置方式：当量动载荷的计算(派生轴向力)方法：
掌握：滚动轴承的结构；滚动轴承的代号；滚动轴承最基本和常见的失效形式及计算的依据：轴承的基本额定寿命与轴承的基本额定动载荷概念；寿命曲线以及相应的计算公式：。
