《机械设计基础》一、简答题1. 机构与机器的特征有何不同？机器的特征：（1）人为机件的组合；（2）有确定的运动；（3）能够进行能量转换或代替人的劳动。
机构的特征：（1）人为机件的组合；（2）有确定的运动。
机构不具备机器的能量转换和代替人的劳动的功能。
2.转子静平衡条件是什么？转子动平衡条件是什么？两者的关系是什么？ 转子静平衡条件：∑=0F转子动平衡条件: ∑=0F ,∑=0M转子动平衡了，肯定静平衡；但转子静平衡了，但不一定动平衡。
3.请说明铰链四杆机构成为双摇杆机构的条件。
铰链四杆机构最短杆的对边做机架，就成为双摇杆机构。
4.请给出齿轮传动失效的主要形式，并说明闭式软齿面齿轮传动应该按何种强度准则进行设计，何种强度准则校核，为什么？齿轮传动失效：轮齿折断、齿面点蚀、齿面胶合、塑性流动、磨粒磨损闭式软齿面齿轮传动：按][H H σσ≤设计，按][F F σσ≤胶合因为闭式软齿面齿轮传动的主要失效形式为齿面点蚀。
5.说明为什么带传动需要张紧而链传动一般不需要张紧，哪种传动一般紧边在上，哪种传动一般紧边在下，为什么？因为带传动是摩擦传动，而链传动是啮合传动链传动的紧边在上，而带传动的紧边在下。
6．请给出三种以上螺栓联接防松的方法，并简要分析其特点。
止动垫片防松，是机械防松；开槽螺母与开口销防松是机械防松双螺母防松，是摩擦防松。
7．以下材料适合制造何种机械零件？并各举一例。
45 20 ZG270-500 ZPbSb16Cu245：优质碳素结构钢，制造轴类零件20：优质碳素结构钢，制造硬齿面齿轮零件ZG270-500：铸钢，制造大齿轮ZPbSb16Cu2：铸造青铜，滑动轴承的轴瓦8.请说明离合器和联轴器作用的差异，并各给出一个应用的例子。
离合器和联轴器共同点：联接两轴，传递运动和动力；不同点：离合器可在运动中接合或脱开，而联轴器只能在停车时才能接合或脱开。
9．给出铰链四杆机构成为双摇杆机构的条件。
（1）最短杆+最长杆≤其余两杆长度之和最短杆的对边为机架；（2）最短杆+最长杆＞其余两杆长度之和10. 凸轮机构中从动件的运动规律为匀速运动时，有何缺点，应用在什么场合？有刚性冲击，用在低速轻载的场合。
机械设计基础复习总结
自由度计算小结自由度计算公式:F ＝3n －2Pl －Ph机构自由度＝3×活动构件数－(2×低副数+1×高副数)计算步骤:（1）确定活动构件数目（2）确定运动副种类和数目（3）确定特殊结构: 局部自由度、虚约束、复合铰链（4）计算、验证自由度例 计算图所示机构的自由度 (若存在局部自由度、复合铰链、虚约束请标出）。
键联接和花键联接键联接的主要类型有: 平键联接、半圆键联接、楔键联接和切向键联接等。
1.平键联接键工作原理:两侧面是工作面, 靠两侧面挤压传递转矩。
成对使用:承载能力不够时采用, 按 180°布置两个键。
一对平键按1.5 个键计算。
2.半圆键联接工作原理: 两侧面是工作面, 侧面挤压传递转矩。
4、3.楔键联接5、工作原理: 上下表面为工作面, 靠摩擦力传递转矩。
6、切向键联接● 工作原理:键的窄面是工作面, 靠工作面上的挤压力和轴与轮毂间的摩擦力来传递转矩。
● 一个切向键只能传递单向力矩, 双向力矩时, 需要采用两个切向键, 两键的夹角为 。
● 花键联接是有外花键和内花键组成。
花键联接可用于静联接或动联接。
按齿形不同可以分为矩形花键和渐开线花键两类, 两种花键均已标准化。
矩形花键定心方式为小径定心, 特点是定心精度高, 定心稳定性好。
渐开线花键定心方式为齿形定心, 具有自动定心作用, 有利于各齿间的均匀承载。
螺纹联接1.螺栓联接按其受力状况不同, 分为普通螺栓联接和铰制孔用螺栓联接。
2.普通螺栓, 其主要失效形式为螺栓杆和螺纹部分发生断裂（受拉）；铰制孔用螺栓联接, 其主要失效形式为螺栓杆和孔壁见压溃或螺栓杆被剪断（受剪）。
3.防松的根本问题是防止螺旋副的相对转动。
（1）摩擦防松 对顶螺母、弹簧垫圈、自锁螺母（2）机械防松 槽型螺母和开口销、圆螺母和带翘垫圈、止动垫圈、串联钢丝4.螺纹联接的预紧目的: 在于增强联接的可靠性和紧密性, 以防止受载后被连接件间出现缝隙或发生相对滑移。
《机械设计基础》综合复习资料
《机械设计基础》综合复习资料一、简答题1.简述机器与机构的定义，在生产中举出一机器应用的事例，并说明其有哪些机构组成。
机器定义：由零件组成的执行机械运动的装置。
用来完成所赋予的功能，如变换或传递能量、变换和传递运动和力及传递物料与信息。
机构的定义：由两个或两个以上构件通过活动联接形成的构件系统。
举例：开卷机由圆柱齿轮机构、底座滑动机构、电机传动机构、带钢压紧机构等组成。
2.请说明铰链四杆机构成为双摇杆机构的条件。
铰链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，就一定是双摇杆机构3.说明为什么带传动需要的张紧力大而链传动需要的张紧力小，哪种传动一般紧边在上，哪种传动一般紧边在下，为什么？因为带传动张紧力的大小决定工作能力的大小，而链传动张紧力不决定工作能力，只是控制松边垂度和防止脱链、跳齿。
链传动一般紧边在上，带传动一般紧边在下。
链传动一般紧边在上因为以免在上的松边下垂度过大阻碍链轮的正常运转；4.请给出齿轮传动失效的主要形式，并说明闭式软齿面齿轮传动应该按照何种强度准则进行设计，何种强度准则校核，为什么？答：齿轮传动失效的主要形式：1、轮齿折断；2、齿面点蚀；3、齿面磨损；4、齿面胶合；5、塑性变形。
闭式软齿面齿轮传动应该按照齿面接触疲劳强度设计，按齿根弯曲疲劳强度校核。
因为闭式软齿面齿轮传动的主要失效形式是接触疲劳磨损即点蚀失效为主。
5.说明回转类零件动平衡与静平衡的区别。
答：1）静平衡在转子一个校正面上进行校正平衡，校正后的剩余不平衡量，以保证转子在静态时是在许用不平衡量的规定范围内，为静平衡又称单面平衡。
2）动平衡在转子两个校正面上同时进行校正平衡，校正后的剩余不平衡量，以保证转子在动态时是在许用不平衡量的规定范围内，为动平衡又称双面平衡。
6.请给出下列滚动轴承的类型、内径和精度等级。
62087013C30210/P251205/P6答：6208为深沟球轴承，内径为40mm，精度等级为0级；7013C为角接触球轴承，内径为65mm，精度等级为0级；30210/P2为圆锥滚子轴承，内径为50mm，精度等级为2级；51205/P6为推力球轴承，内径为25mm，精度等级为6级；7.给出2种螺栓联接防松的方法，并说明其依据的原理。
(机械设计基础)

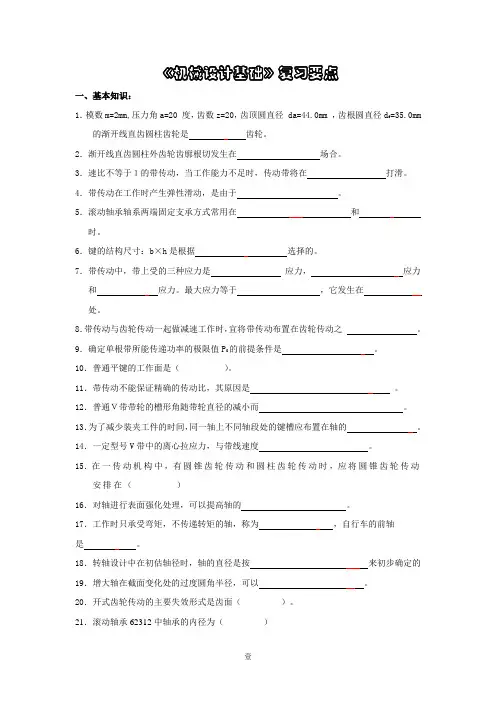

《机械设计基础》复习要点一、基本知识：1．模数m=2mm,压力角a=20 度，齿数z=20，齿顶圆直径 da=44.0mm ，齿根圆直径d f=35.0mm 的渐开线直齿圆柱齿轮是齿轮。
2．渐开线直齿圆柱外齿轮齿廓根切发生在场合。
3．速比不等于１的带传动，当工作能力不足时，传动带将在打滑。
4．带传动在工作时产生弹性滑动，是由于。
5．滚动轴承轴系两端固定支承方式常用在和时。
6．键的结构尺寸：b×h是根据选择的。
7．带传动中，带上受的三种应力是应力，应力和应力。
最大应力等于，它发生在处。
8．带传动与齿轮传动一起做减速工作时，宜将带传动布置在齿轮传动之。
9．确定单根带所能传递功率的极限值P0的前提条件是。
10．普通平键的工作面是（）。
11．带传动不能保证精确的传动比，其原因是。
12．普通Ｖ带带轮的槽形角随带轮直径的减小而。
13．为了减少装夹工件的时间，同一轴上不同轴段处的键槽应布置在轴的。
14．一定型号V带中的离心拉应力，与带线速度。
15．在一传动机构中，有圆锥齿轮传动和圆柱齿轮传动时，应将圆锥齿轮传动安排在（）16．对轴进行表面强化处理，可以提高轴的。
17．工作时只承受弯矩，不传递转矩的轴，称为，自行车的前轴是。
18．转轴设计中在初估轴径时，轴的直径是按来初步确定的19．增大轴在截面变化处的过度圆角半径，可以。
20．开式齿轮传动的主要失效形式是齿面（）。
21．滚动轴承62312中轴承的内径为（）壹22．带传动的设计准则为。
23．带传动主要依靠来传递运动和动力的。
24．负变位齿轮的分度圆齿槽宽标准齿轮的分度圆齿槽宽。
25．工作时同时承受弯矩和传递转矩的轴，称为，自行车的中轴是。
26．轴的常用材料主要是。
27．在轴的设计中，采用轴环是。
28．为了使齿轮、轴承等有配合要求的零件装拆方便，并减少配合表面的擦伤，在配合轴段前应采用的轴径。
29．为了使零件能靠紧轴肩而得到准确可靠的定位，轴肩处的过渡圆角半径r必须与之相匹配的零件毂孔端部的圆角半径R或倒角尺寸C。
机械设计基础复习资料

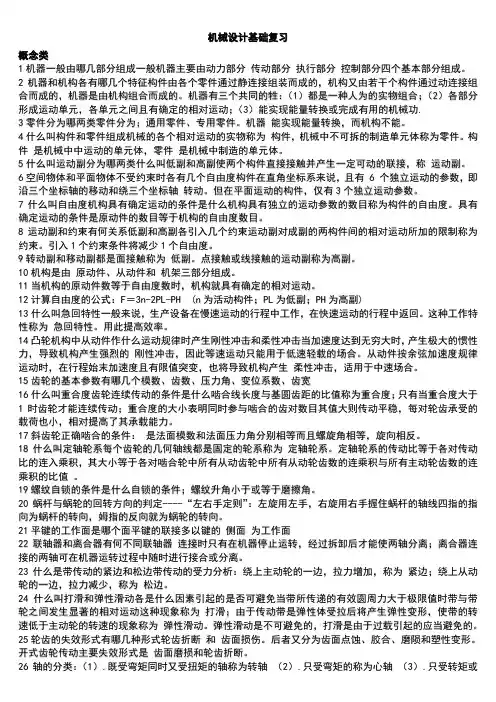

机械设计基础复习概念类1机器一般由哪几部分组成一般机器主要由动力部分传动部分执行部分控制部分四个基本部分组成。
2机器和机构各有哪几个特征构件由各个零件通过静连接组装而成的，机构又由若干个构件通过动连接组合而成的，机器是由机构组合而成的。
机器有三个共同的牲：（1）都是一种人为的实物组合；（2）各部分形成运动单元，各单元之间且有确定的相对运动；（3）能实现能量转换或完成有用的机械功.3零件分为哪两类零件分为；通用零件、专用零件。
机器能实现能量转换，而机构不能。
4什么叫构件和零件组成机械的各个相对运动的实物称为构件，机械中不可拆的制造单元体称为零件。
构件是机械中中运动的单元体，零件是机械中制造的单元体。
5什么叫运动副分为哪两类什么叫低副和高副使两个构件直接接触并产生一定可动的联接，称运动副。
6空间物体和平面物体不受约束时各有几个自由度构件在直角坐标系来说，且有6个独立运动的参数，即沿三个坐标轴的移动和绕三个坐标轴转动。
但在平面运动的构件，仅有3个独立运动参数。
7什么叫自由度机构具有确定运动的条件是什么机构具有独立的运动参数的数目称为构件的自由度。
具有确定运动的条件是原动件的数目等于机构的自由度数目。
8运动副和约束有何关系低副和高副各引入几个约束运动副对成副的两构件间的相对运动所加的限制称为约束。
引入1个约束条件将减少1个自由度。
9转动副和移动副都是面接触称为低副。
点接触或线接触的运动副称为高副。
10机构是由原动件、从动件和机架三部分组成。
11当机构的原动件数等于自由度数时，机构就具有确定的相对运动。
12计算自由度的公式：F＝3n-2P L-P H(n为活动构件；P L为低副；P H为高副)13什么叫急回特性一般来说，生产设备在慢速运动的行程中工作，在快速运动的行程中返回。
这种工作特性称为急回特性。
用此提高效率。
14凸轮机构中从动件作什么运动规律时产生刚性冲击和柔性冲击当加速度达到无穷大时，产生极大的惯性力，导致机构产生强烈的刚性冲击，因此等速运动只能用于低速轻载的场合。
自考 机械设计基础复习资料

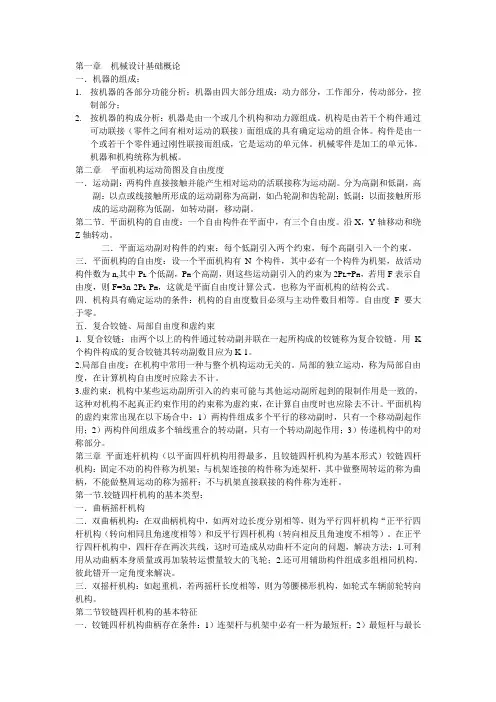

第一章机械设计基础概论一．机器的组成：1.按机器的各部分功能分析：机器由四大部分组成：动力部分，工作部分，传动部分，控制部分；2.按机器的构成分析：机器是由一个或几个机构和动力源组成。
机构是由若干个构件通过可动联接（零件之间有相对运动的联接）面组成的具有确定运动的组合体。
构件是由一个或若干个零件通过刚性联接而组成，它是运动的单元体。
机械零件是加工的单元体。
机器和机构统称为机械。
第二章平面机构运动简图及自由度度一．运动副：两构件直接接触并能产生相对运动的活联接称为运动副。
分为高副和低副，高副：以点或线接触所形成的运动副称为高副，如凸轮副和齿轮副；低副：以面接触所形成的运动副称为低副，如转动副，移动副。
第二节．平面机构的自由度：一个自由构件在平面中，有三个自由度。
沿X，Y轴移动和绕Z轴转动。
二．平面运动副对构件的约束：每个低副引入两个约束，每个高副引入一个约束。
三．平面机构的自由度：设一个平面机构有N个构件，其中必有一个构件为机架，故活动构件数为n,其中P L个低副，P H个高副，则这些运动副引入的约束为2P L+P H，若用F表示自由度，则F=3n-2P L-P H，这就是平面自由度计算公式。
也称为平面机构的结构公式。
四．机构具有确定运动的条件：机构的自由度数目必须与主动件数目相等。
自由度F要大于零。
五．复合铰链、局部自由度和虚约束1. 复合铰链：由两个以上的构件通过转动副并联在一起所构成的铰链称为复合铰链。
用K 个构件构成的复合铰链其转动副数目应为K-1。
2.局部自由度：在机构中常用一种与整个机构运动无关的。
局部的独立运动，称为局部自由度，在计算机构自由度时应除去不计。
3.虚约束：机构中某些运动副所引入的约束可能与其他运动副所起到的限制作用是一致的，这种对机构不起真正约束作用的约束称为虚约束，在计算自由度时也应除去不计。
平面机构的虚约束常出现在以下场合中：1）两构件组成多个平行的移动副时，只有一个移动副起作用；2）两构件间组成多个轴线重合的转动副，只有一个转动副起作用；3）传递机构中的对称部分。
机械设计基础总复习
整理ppt
3
二、 机器的组成 （以汽车为例）
1、动力部分 提供动力（发动机） 2、传动部分 提供变速、改变运动方向或运动形式等
（变速箱、传动轴、离合器） 3、工作部分 直接完成设计者的构想，代替或减轻人类的
工作（车轮，转向器） 4、控制部分 使机器各部分运动协调。可以是手控、
整理ppt
12
3、曲柄存在的条件 1）四杆机构中，最长杆和最短杆之和小于其余
两杆长度之和。 2）曲柄为最短杆，且是连架杆或机架。 4、对四杆机构的判断：
在四杆机构中，没有曲柄存在，就是双摇杆 机构，若存在曲柄，，哪一个是机架，就构成不 同的机构。
整理ppt
13
1）和最短杆相连的杆是机架，为曲柄摇杆机构。 2）最短杆是机架，为双曲柄机构。 3）最短杆对过的杆是机架，为双摇杆机构。
34
第十一章 联接
螺纹联接
1、大径 d：螺纹标准中的公称直径，螺纹的最大直径
2、小径 d1: 螺纹的最小直径，强度计算中螺杆危险断 面的计算直径。
3、中径 d2: 近似于螺纹的平均直径， d2 (d1 + d) / 2 4、螺距 p: 相邻两螺纹牙平行侧面间的轴向距离。
5、导程 s: 同一条螺纹线上两螺纹牙之间的距离。
Fx1 = - Ft2 切向力
整理ppt
28
已知：蜗杆的旋向和转向，画出蜗杆和 蜗轮三个分力的方向。
整理ppt
29
•第八章 带传动
普通V带已标准化：按GB/T 13575.1－2008标准， 按截面尺寸 的大小不同，由小到大，分为： Y、Z、A、B、C、D、E七种。
具体尺寸见表8—2。带的楔角 大于带轮沟槽 角。 • 带的节面宽度叫节宽bp ， 当带弯曲时，此宽度不变，带的
机械设计基础 复习
AE≥pn=pb
重合度Байду номын сангаас
AE 1 pb
mn1 mn 2 mn
齿轮传动
n1 n 2 20 1 2
m x1 mt 2 m
x1 t 2 20
蜗杆传动
齿轮传动的设计准则
闭式软齿面齿轮传动 按齿面接触疲劳强度设计，再验算 弯曲疲劳强度。 闭式硬齿面齿轮传动 按弯曲疲劳强度设计，再验算齿面 接触疲劳强度。 开式齿轮传动 按磨损后的弯曲疲劳强度设计。
1.绪论 2.平面机构 3.平面连杆机构 5.齿轮传动 6.轮系及减速器 7.挠性件传动 9.连接 10.轴及轴毂连接 11.轴承
1.绪
论
机械、机器、机构及其组成； 机械零件的载荷、应力、计算准则。
2.平面机构
运动副及其分类：高副、低副
平面机构运动简图画法
平面机构的自由度计算: F=3n-2 PL-PH
平面机构具有确定运动的条件:
F>0原动件个数应等于自由度数。 计算平面机构自由度的注意事项: 1、复合铰链 2、局部自由度（多余自由度） 3、虚约束
3.平面连杆机构
铰链四杆机构的基本类型
曲柄存在条件
急回特性、压力角及传动角
死点位置
5.齿轮传动
齿轮传动的特点和类型 齿廓啮合基本定律，连续运转条件，正确啮合条件。 渐开线的性质，渐开线齿轮的特点。 计算准则。 各参数对设计的影响及选择。 mαβγηεYF等参数的意义。 直齿圆柱齿轮、斜齿圆柱齿轮、锥齿轮及蜗杆传动 的区别。 受力分析、运动分析。 具体计算。
轮系的分类、应用；
轮系传动比的计算。
7.挠性件传动
