九年级物理19.1家庭电路课后习题新版新人教版含答案
第1节家庭电路
知能演练提升
能力提升
1.下列说法错误的是()
A.两条进户线中有一条是火线,一条是零线
B.零线在户外就已经和大地相连
C.火线可以使试电笔发光
D.用试电笔测火线时,手指千万不能碰到笔尾金属体
2.如图所示,三孔插座的接法中正确的是()
3.某家庭电路的部分组成如图所示,下列说法正确的是()
A.图中三个插座是串联的
B.控制灯泡的开关S要接在火线上
C.三脚插头的用电器也可插入两孔插座
D.闭合开关S时,灯泡不亮,一定是零线某处断路
4.(2017·天津中考)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()
A.电能表、保险装置、总开关
B.电能表、总开关、保险装置
C.保险装置、电能表、总开关
D.总开关、电能表、保险装置
5.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()
A.L1灯头接线处断路
B.L1灯头接线处短路
C.L2灯头接线处断路
D.L2灯头接线处短路
6.下列关于生活用电常识的认识中,符合要求的是()
A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电
B.三脚插头的用电器也可插入两孔插座
C.家庭电路中开关接在火线或零线上都可以
D.输电线进户后应先接电能表
7.(2017·湖南长沙中考)下列关于家庭电路的说法正确的是()
A.家庭电路中各用电器都是串联在电路中的
B.发现触电事故时,应首先切断电源再想办法
C.控制用电器的开关应接在该用电器和零线之间
D.当干路中电流过大时,漏电保护器就会自动切断电路
8.小明家买了一台“220 V1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V6 A”字样的插座、标有“220 V10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。
请问:
(1)这台热水器与其他家用电器之间的连接方式是。
(2)从安全的角度指出这个移动插座存在问题的两个地方,并说明原因:
①;
②。
9.小娟家洗手间的部分电路如图所示,白炽灯L上标有“220 V40 W”字样,L正常工作时电阻为。
该电路存在的安全隐患是。
小娟改进电路后,想到家人常忘记关灯,便把标有“220 V60 W”的白炽灯L'与L串联接入A、B之间,则电路的总功率比原来(选填“大”或“小”),L'与L两端的电压之比为(不计灯丝电阻的变化)。
10.图甲是某宾馆床头柜上的开关示意图,图乙是其控制的电路,其中S1为旋钮开关,单独控制台灯的通断和亮度;S2为单独控制电视插座的开关。
请在图乙中将电路图连接完整,要求符合安全用电原则。
探究创新
★11.现代家庭中常用一种断路器来替代闸刀开关和熔断器。
当电流达到额定值的一定倍数时,断路器可以自动切断电路,从而起到电路过载或短路时的保护作用。
故障排除后,断路器能手动复位,接通电路,也能手动切断电路。
断路器因方便、安全而越来越得到普及。
下图是一种断路器的工作原理图,请你说出它在工作中用到了哪些物理知识(说出四点)。
(1);
(2);
(3);
(4)。
★12.人们常用试电笔来辨别照明电路中的火线和零线。
试电笔内串联一个电阻值很大的高值电阻,其电阻通常在 1 MΩ以上。
(1)为什么要串联这个高值电阻呢?
(2)已知某试电笔内高值电阻的阻值为2.2 MΩ,某同学正在使用该试电笔测试照明电路的火线,如
图所示。
请估算氖管发光时通过该同学身体的电流(人体电阻不计)。
知能演练·提升
1.D试电笔的两端是两个金属电极,氖管中充有氖气,笔管内有电阻、弹簧。
使用时,手指按住笔卡(笔尾金属体),用笔尖接触被测导线(手指千万不能碰到笔尖),如果被测导线是火线,电流经过笔尖、电阻、氖管、弹簧,再经过人体、大地流回零线,与电源构成闭合回路,氖管就会发光。
因此手一定要接触笔尾金属体。
2.A三孔插座,标有N字样的孔接零线,标有L字样的孔接火线,标有E字样的孔接地,一般是“左零右火上接地”。
3.B家庭电路的连接应该是并联的,开关接在火线上。
三孔插座的作用是用电器外壳漏电时及时将电荷导入大地,防止发生触电事故,两孔插座没有这个作用,为了用电安全,三脚插头不能插入两孔插座。
当灯的开关闭合,灯不亮时,原因很多,不一定是零线断路,只能说可能是零线断路。
4.B电能表测量的整个家庭消耗电能的多少,一定安装在最前面。
总开关控制整个电路,为了检修电路比较方便,要安装在电能表的后面。
电路中电流过大会熔断保险丝,为了维修电路方便,保险装置安装在总开关的后面。
故B正确。
5.D分析电路图知,仅闭合开关S、S1时,灯泡L0与L1串联,两灯的实际电压都小于额定电压,故灯泡都暗红,说明灯泡L1正常;仅闭合开关S、S2时,灯泡L0与L2串联,灯泡L0发光正常,说明灯泡L2处相当于导线,故L2出现短路。
6.D使用试电笔时,手指要接触笔尾的金属帽,不会触电,选项A错误;三脚插头的用电器不能插入两孔插座,选项B错误;家庭电路中开关接在火线上,选项C错误;输电线进户后应先接电能表,选项D正确。
7.B在家庭电路中各用电器都互不影响,能独立工作,它们是并联的,故A错误;发现有人触电后,应该首先切断电源,然后再进行其他的救护措施,故B正确;开关应接在用电器和火线之间,这样在断开开关时,用电器才不会带电,故C错误;漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸,而电路中电流过大不会跳闸,故D错误。
8.解析家用电器的额定电压均是220 V,各用电器必须并联才能正常工作;由热水器的规格可
知其额定电流为I==6.8 A>6 A,所以选择的插座额定电流过低,同时由于热水器容易导电,且有金属外壳,因此插头应用三脚插头。
答案 (1)并联(2)①插座:允许通过的电流小于热水器正常工作时的电流②插头:两脚插头没有接地线
9.解析 (1)灯泡正常工作时的电压为220 V,功率为40 W,则L正常工作时电阻为
R==1 210 Ω。
(2)由题中电路图可知,开关控制零线,火线直接进入灯泡,故该电路存在的安全隐患是灯L直接接到火线上。
(3)白炽灯L'与L串联接入A、B之间时,电路中的总电阻
变大,根据P=可知,在电压220 V不变时,电路中的总功率变小;根据R=可知,R∶
R'=P'∶P=60 W∶40 W=3∶2,因串联电路各处的电流相等,所以根据U=IR可知U L'∶U L=R'∶R=2∶3。
答案 1 210 Ω灯L直接接到火线上小2∶3
10.答案电路图如图所示
11.解析由题图可知,正常情况下,两个触点接触闭合,电流从双金属片、触点间流过,构成通路。
当电路中电流过大时,双金属片产生的热量增大,温度上升,由于不同金属膨胀率不同,双金属片弯曲,弹簧锁装置断开,在弹簧的作用下,两触点断开,电路成为断路。
可见该装置应用到的物理知识有电流的热效应、热膨胀、不同材料的膨胀率不同、杠杆、弹性形变、焦耳定律等。
答案 (1)热膨胀
(2)电流的热效应
(3)杠杆
(4)弹性形变
12.解析 (1)当通过人体的电流过大时,会造成对人体的危害,串联一个高值电阻后,由欧姆定律可知,电路中的电流较小,不会对人体造成伤害。
(2)照明电路电压U=220 V,高值电阻R=2.2
MΩ=2.2×106Ω,估算氖管发光时通过该同学身体的电流I= A=10-4 A。
答案 (1)高值电阻用以限制使用试电笔时通过人体的电流。
(2)10-4 A。
人教版九年级物理全一册教材解读与重难点突破19.1家庭电路专项练习(附答案)
第十九章 生活用电第一节 家庭电路教材考点梳理一、家庭电路的组成：1.家庭电路的组成：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关等。
2.家庭电路的连接：（1）各种用电器是并联接入电路的。
（2）插座与灯座是并联的。
（3）控制各用电器工作的开关与电器是串联的。
3.家庭电路的各部分的作用：（1）进户线：火线和零线。
火线和零线间有220V 电压，火线和地线间也有220V 电压，正常情况下，零线和地线间电压为 0V 。
（2）电能表：A.用途：测量用户消耗的电能（电功）的仪表。
B.安装：串联在干路上。
C.铭牌：根据“220V ，10A ”,可以求出电能表后能接用电器的最大功率，如果超过这个数值，电能表的计数会不准确甚至烧坏。
P=UI=220V ×10A=2200W（3）闸刀（空气开关）：A.作用：控制整个电路的通断，以便检测电路更换设备。
B.安装：家庭电路的干路上。
（4）保险盒（丝）： （5）插座：A.作用：连接家用电器，给可移动家用电器供电。
B.种类： 二孔插座、三孔插座。
2132C.安装：并联在家庭电路中，具体接线情况：“左零右火上接地”。
D.把三脚插头插在三孔插座里，在把用电器的用电部分连入电路的同时，也E.中间插头做得比较长:该插头是接地线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入地线或最后离开地线，保证安全。
（6）用电器（电灯）、开关：A.白炽灯是利用电流的热效应工作的。
B.灯泡的种类：螺丝口卡口。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线。
灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电。
C.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作。
开关不能控制，但不会烧干路上的保险丝。
二、测电笔：1.用途：用来辨别火线和零线。
2.构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。
3.使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光。
人教版九年级全一册物理习题课件第19章1家庭电路
思维发散练
【点拨】使用试电笔时，手不能接触试电笔前端 的金属体，但手必须接触试电笔末端的金属体， 故正确的使用方法是乙。
思维发散练
通过试电笔的电流为 I 笔＝RU笔＝1.12×2100V6 Ω＝2×10－4 A， 灯泡正常工作时的电流为 I 灯＝PU灯＝24200WV＝121 A，则 灯泡正常工作时的电流约为正确使用试电笔时通过人
R版 九年级
第十九章 生活用电
第1节 家庭电路
习题链接
1C
提示：点击 进入习题
答案呈现
6 地线(或大地)
2 火线；220
7D
3A
8B
4会
9 地线(或大地)
5D
认知基础练
1．家庭电路中，从进户线起各元件的连接顺序正确的 是( C ) A．闸刀开关、电能表、保险盒、插座 B．闸刀开关、电能表、插座、保险盒 C．电能表、闸刀开关、保险盒、插座 D．电能表、保险盒、闸刀开关、插座
认知基础练
2．【202X•贵阳】我国的家庭电路有两根进户线，都是从 低压输电线上引下来的。其中一根叫零线，另一根叫 ___火__线___，两根进户线之间有___2_2_0___V的电压。
认知基础练
3．【202X•株洲】如图为试电笔的结构图，下列说法正确 的是( A )
A．使用试电笔验电时手不要接触笔尖 B．使用试电笔时，若氖管发光，说 明接触处与零线是连通的 C．使用试电笔验电时手不要接触笔卡 D．试电笔外壳是导体
认知基础练
4．【202X•安徽】如图所示的家庭电路，当闭合开关时， 发现电灯不亮。若原因是图中打“×”的位置产生了断 路。则在开关闭合的情况下，用试电笔测试电路中A 点时，试电笔氖管____会____(填“会” 或“不会”)发光。
19.1+++家庭电路+课件+2024-2025学年人教版九年级全一册物理
图放大 返回目录
第6题
图还原 返回目录
第7题
7．下列关于家用插座(如图)的说法中，正确的是( A )
A．开关串联在干路中，指示灯与各组插孔并联在电路中 B．开关、指示灯和各组插孔并联在电路中 C．开关、指示灯和各组插孔串联在电路中 D．各组插孔串联在一起与指示灯并联在电路中
泡和“220 V 5 W”的 LED 灯都能正常发光，插座不受开关控制， 请将电路连接完整．
返回目录
第1
第10题 （2）小明说：“我发现 5 W 的 LED 灯和 40 W 灯泡正常工作时的亮度
相当，所以 5 W 的 LED 灯比 40 W 灯泡更省电．”小明说的“省 电”，完整的意思是： 由 W＝Pt 可知，在相同时间内 LED 灯消耗的电能小于 40 W 灯泡 消耗电能，所以 5 W 的 LED 灯比 40 W 灯泡更省电
下列分析正确的是( D )
A．空气开关①跳闸时，电路一定发生了断路 B．空调电流过大时，漏电保护器会迅速切断电流 C．漏电保护器切断电流时，空调和电灯不能工作 D．更换电灯的灯泡时，只需断开空气开关③即可
图放大 返回目录
第9题
图还原 返回目录
第10题 10．（1）如图所示，当开关闭合后，铭牌标识为“220 V 40 W”的灯
中．
乙 返回目录
第5题 （2）如答图所示
第 5 题答图
返回目录
第5题 （3）如图乙，在使用试电笔接触家庭电路火线时，人体和试电笔串联．为确
保人体在任何环境中都安全，试电笔内部电阻设计至少为 21400 Ω，则允

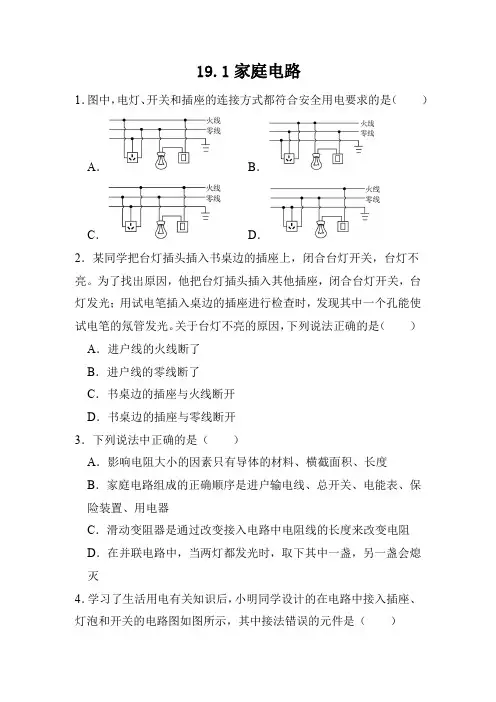

19.1家庭电路同步练习(含答案)2023-2024学年人教版九年级物理全一册
19.1家庭电路1．图中，电灯、开关和插座的连接方式都符合安全用电要求的是（）A．B．C．D．2．某同学把台灯插头插入书桌边的插座上，闭合台灯开关，台灯不亮。
为了找出原因，他把台灯插头插入其他插座，闭合台灯开关，台灯发光；用试电笔插入桌边的插座进行检查时，发现其中一个孔能使试电笔的氖管发光。
关于台灯不亮的原因，下列说法正确的是（）A．进户线的火线断了B．进户线的零线断了C．书桌边的插座与火线断开D．书桌边的插座与零线断开3．下列说法中正确的是（）A．影响电阻大小的因素只有导体的材料、横截面积、长度B．家庭电路组成的正确顺序是进户输电线、总开关、电能表、保险装置、用电器C．滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻D．在并联电路中，当两灯都发光时，取下其中一盏，另一盏会熄灭4．学习了生活用电有关知识后，小明同学设计的在电路中接入插座、灯泡和开关的电路图如图所示，其中接法错误的元件是（）A．电灯L B．插座1C．插座2D．开关S 5．在家庭电路中，与电灯串联连接的是；（）A．电键B．电脑C．电话D．电炉6．如图家庭电路连接正确，各元件均正常，现将洗衣机接入三孔插座，有关说法正确的是（）A．若接地线断了，则人碰到洗衣机金属外壳一定会触电B．闭合开关时人接触B点或C点都可能引起触电C．电灯与洗衣机是并联的，开关与电灯是串联的D．把开关接在CD之间比接在AB之间更安全7．关于下列几个图形，说法正确的是（）A．图甲中装置内的空气被压缩时内能减小B．图乙中家用电能表是一种测量电功率的仪表C．图丙中试电笔当氖管发光时有微弱电流通过人体D．图丁中内燃机在做功冲程中将机械能转化为内能8．如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中正确的是（）A．洗衣机工作时其金属外壳需要接地B．电能表是测量家庭电路中用电器总功率的仪表C．台灯与电视机均接人电路正常工作时它们是串联关系D．如果总开关突然跳闸（自动断开），则是由于电路中总电流过小引起的9．关于家庭电路和安全用电，下列说法正确的是（）A．电能表是测量消耗电能的仪表B．家庭电路中的电冰箱和空调是串联的C．使用测电笔时手指不能接触笔上的金属体D．插线板上指示灯发出的红光是红外线10．小明在科技馆参观“1度电的作用”展品后，绘制了1度电可供他家中的一些家用电器在额定功率下持续工作的时间图，如图所示．关于图中家用电器的比较，下列说法中正确的是（）A．节能灯正常工作的电流最大B．电脑每月用电一定比白炽灯多C．电扇的额定功率比白炽灯的额定功率大D．白炽灯正常工作时电压最大11．如图所示是小明常用的一个插线板。

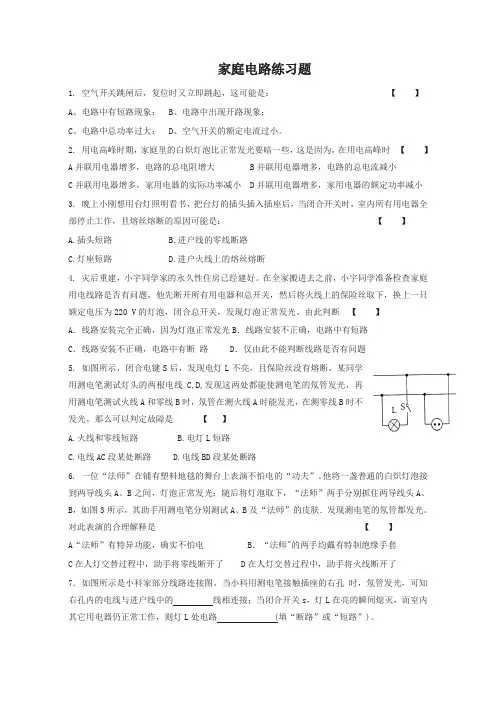

新人教版九年级物理下册：19.1家庭电路-同步练习(含答案)(精选)
家庭电路练习题1. 空气开关跳闸后，复位时又立即跳起，这可能是：【】A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。
2. 用电高峰时期，家庭里的白炽灯泡比正常发光要暗一些，这是因为，在用电高峰时【】A并联用电器增多，电路的总电阻增大 B并联用电器增多，电路的总电流减小C并联用电器增多，家用电器的实际功率减小 D并联用电器增多，家用电器的额定功率减小3. 晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，且熔丝熔断的原因可能是：【】A.插头短路B.进户线的零线断路C.灯座短路D.进户火线上的熔丝熔断4. 灾后重建，小宇同学家的永久性住房已经建好。
在全家搬进去之前，小宇同学准备检查家庭用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。
由此判断【】A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题5. 如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。
某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。
那么可以判定故障是【】A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路6. 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。
他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图3所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光。
对此表演的合理解释是【】A“法师”有特异功能，确实不怕电 B．“法师"的两手均戴有特制绝缘手套C在人灯交替过程中，助手将零线断开了 D在人灯交替过程中，助手将火线断开了7．如图所示是小科家部分线路连接图。
19.1家庭电路-课后练习-人教版物理九年级全一册第19章生活用电
《19.1家庭电路》课后练习1班级姓名等地1、家庭电路中有两根线，一根是，另一根是，火线和大地之间的电压 V，零线和大地之间的电压 V，它们之间的电压是 V。
2、测电笔是用来辨别线和线的，手应该接触笔尾的，笔尖接触一根电线，如果氖管发光，表示接触的是线,否则是线。
3、三孔插座连接线的原则是左右中间接用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的与连接起来。
4、小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在（1/2）方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为．5、小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框（选填“A”或“B”）中，图中三孔插座的插孔（选填“a”、“b”或“c”）应与地线相连．7、在家庭电路中，插座、螺口节能灯和开关的连接正确的是（）7、现在一般标准住宅户内配电系统都使用了空气开漏电保护器、三线插座等设备，有一配电系统如图所示，其中各个设备的特征是（）A．电能表上可以直接读了应该交的电费B．空气开关的作用与保险丝的作用完全相同C．三线插座正中间的插孔该接三脚插头的最长那只脚D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地8、在如图所示的家庭电路中，接错的元件是（）A．开关S1和插座K B．开关S2和插座KC．开关S2和保险丝E D．开关S1和保险丝E9、请将带开关的螺丝口灯泡和带熔丝的三孔插座，正确接入图中所示的电路中。
10、如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通11、某用户有40W日光灯4盏，电视和音响设备功率为140W，一台冰箱的功率为120W，另有800W的电饭锅一只，问：(1)该户使用“220V 5A”的电能表是否合适，为什么？(2)若这些用电器都平均每天少用半小时，则一个月(30天)可以节约多少度电？12、某一用电器的参数如图1所示，它可以接入家庭电路中使用。
【精编】新人教版九年级物理下册：19.1家庭电路-同步练习(含答案)
器增多，电路的总电流减小
【】
火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。
由此判断【】
电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。
那么可以判定
法师”两手分别抓住两导线头A、B，如图3所示，其助手用测电笔分别测试A、B及“法师”的
，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路 (填“断路”或“短路”)。
灯都亮。
则【】
灯断路B．灯断路 C．灯短路 D．开关S断路
，结果Uae=3V，U ab=0,U bd=0，U de=3V ，则此电路的故障可能是【】
____ ，导致电路中_____过大，引起“跳闸”。
现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。
根据学过的物理知识回答：
L 1 火线220V
别闭合S 1、S 2、S 3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或
W 。
若该用电器每天少开1h ，则30天可节约电能 kW ·h ．
使用相同时间，甲、乙两灯消耗的电能之比是 。
2019人教新版九年级物理全一册 19.1 家庭电路 同步练习题 含答案
19.1 家庭电路一．选择题（共12小题）1．在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座2．家庭电路简化后如图所示，观察该电路，下列说法中正确的是（）A．电视和台灯是并联的B．每个小彩灯之间是并联的C．灯泡是和开关并联的D．插座和插座是串联的3．家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物正面观察如图所示：几种接线中符合要求的是（）A．B．C．D．4．小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。
图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）A．B．C．D．5．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路6．某照明电路中接有符合要求的保险丝，当开关一闭合，保险丝立即熔断，发生此故障的原因可能是（）A．电灯的灯丝已烧断B．电路某处发生开路C．电路中的火线与零线发生短路D．开关接在零线上7．如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光。
用试电笔分别接触c、d两点，氖管都发光。
若电路中只有一处故障，则（）A．L2短路B．bc 间断路C．L2断路D．ad 间断路8．我国家庭电路的电压是（）A．220V B．110V C．24V D．1.5V9．下列数据符合实际的是（）A．我国家庭电路的电压为220VB．普通教室的高度为7mC．一名中学生的体重为50ND．冷冻室里冰淇淋的温度为10℃10．如图所示，用试电笔检测三孔插座是否带电，氖管发光时，人不会触电是因为（）A．人体的电阻很大B．试电笔中串联了一个很大的电阻C．没有电流通过人体D．家庭电路的电压没有超出安全电压11．如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是（）A．a B．a、b C．a、b、c D．a、b、c、d 12．一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（）A．试电笔可用来测试物体是带正电还是带负电B．试电笔通常也用来检查电气设备的外壳是否带电C．使用时手指不能碰到金属笔卡D．使用时人不会触电是因为试电笔氖管中的氖气不会导电二．填空题（共10小题）13．在安装家庭电路时，如果不小心使控制白炽灯的开关内的两根电线相接触，闭合开关后熔丝将（填“会”或“不会”）熔断；如图为小红手拿测电笔检测电路的示意图，其中正确的是图。
【含解析】九年级物理全册19.1家庭电路课后习题新版【含解析】
第1节家庭电路知能演练提升能力提升1.下列说法错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体2.如图所示,三孔插座的接法中正确的是()3.某家庭电路的部分组成如图所示,下列说法正确的是()A.图中三个插座是串联的B.控制灯泡的开关S要接在火线上C.三脚插头的用电器也可插入两孔插座D.闭合开关S时,灯泡不亮,一定是零线某处断路4.(2017·天津中考)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置5.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路6.下列关于生活用电常识的认识中,符合要求的是()A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B.三脚插头的用电器也可插入两孔插座C.家庭电路中开关接在火线或零线上都可以D.输电线进户后应先接电能表7.(2017·湖南长沙中考)下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路8.小明家买了一台“220 V1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V6 A”字样的插座、标有“220 V10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。
19-1 家庭电路(解析版)-2023-2024学年九年级物理全一册同步学与练(人教版)
第十九章安全用电第1节家庭电路1.了解家庭电路的组成部分及其作用，有初步的安全用电常识。
2.了解试电笔判定火线和零线的方法。
3.了解三线插头与漏电保护器和安全用电的关系。
家庭电路的组成1．家庭电路的组成部分：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2．家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联．3．家庭电路各部分的作用及电路连接：(1)进户线：给用户提供家庭电压的线路，分为火线和零线，火线和零线之间220V的电压，火线和地线之间也有220V 的电压，正常情况下，零线和地线之间电压为0V．(2)电能表:电能表是测量用户消耗的电能的仪表．安装在家庭电路的干路上．这样才能测出全部家用电器消耗的电能．(3)闸刀(空气)开关:控制整个电路的通断，以便检测电路更换设备．安装在家庭电路的干路上，空气开关的静触点接电源线．(4)保险盒a．保险丝是由电阻率大、熔点较低的铅锑合金制成。
b．保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝中电流等于或稍大于家庭电路的最大工作电流。
