计算机控制技术期末考试复习
《计算机自动控制技术》期末考试复习题及参考答案
计算机自动控制技术 复习题（课程代码 252315）一选择题1下面关于微型计算机控制技术的叙述，正确的是（D ）A. 微型计算机控制系统只能用于单片机系统B. 在任何控制系统中都可以运用微型计算机控制系统C. 微型计算机控制技术不能用于自动化仪表D. 微型计算机控制技术可用于计算机控制系统及自动化仪表2计算机监督系统（SCC ）中，SCC 计算机的作用是（B ）A. 接收测量值和管理命令并提供给DDC 计算机B. 按照一定的数学模型计算机给定值并提供给DDC 计算机C. 当DDC 计算机出项故障时，SCC 计算机也无法工作D. SCC 计算机与控制无关3关于现场总线控制系统，下面的说法中，不正确的是（C ）A 省去了DDC 中的控制站和现场仪表环节B 采用纯数字化信息传输C 只有同一家的FCS 产品才能组成系统D FCS 强调“互联”和“互操作性”4闭环控制系统是指（B ）A. 系统中各生产环节首尾相连形成一个环B. 输出量经反馈环节回到输入端，对控制产生影响C. 系统的输出量供显示和打印D. 控制量只与控制算法和给定值相关5下列缩写表示现场可编程逻辑阵列的是（D ）A PLC B. PLD C. GAL D. FPGA6多路开关的作用是（A ）A. 完成模拟量的切换B. 完成数字量的切换C. 完成模拟量与数字量的切换D. 完成模拟量或数字量的切换7采样-保持电路的逻辑端接+5V ，输入端从2.3V 边至2.6V ，输出端为（A ）A 从2.3V 边至2.6V B. 从2.3V 边至2.45V 并维持不变C. 维持在2.3VD. 快速升至2.6V 并保持不变8 CD0541的INH 端接地，C 、B 、A 端依次接101B ，（C ）被选通A IN/OUT 至IN/OUT4共5个通道 B. IN/OUT4通道C. IN/OUT 5通道D. 没有通道9 CD4097的INH 端接+5V ，C ，B ，A 端依次接111B ，（D ）被选通A X 组的IN/OUT7通道 B. Y 组的IN/OUT7通道C. X 组和Y 组的IN/OUT7通道D. 没有通道10 DAC0832的REF V 端接-5V ，OUT1I 接运算放大器异名端，输入为1000000B ，输出为（B ）A +5V B. +2.5V C. -5V D . -2.5V11在第18题的基础上，再接一级预算放大器构成双极性电压输出，输入C0H 时，输出为（A ）A-2.5V B. +2.5V C. -3.75V D . +3.75V12采用ADC0809构成的模拟量输入通道，ADC0809在其中起到（D ）作用A 模拟量到数字量的转换 B. 数字量到模拟量的转换C. 模拟量到数字量的转换和采样-保持器D. 模拟量到数字量的转换和多路开关13 A/D 转换器()REF -V ()REF +V 分别接-5V 和+5V ，说明它（A ）A 输入为双极性，范围是-5V ～+5V B. 输入为双极性，范围是-10V ～+10VD. 输出为双极性，范围是-FF V ～+FFV D. 输入为单极性，范围是0～+5V14关于ADC0809中的EOC 信号的描述，不正确的说法是（C ）A EOC 呈高电平，说明转换结束B EOC 呈高电平，可以向CPU 申请中断C EOC 呈高电平，表明数据输出锁存器已被选通D EOC 呈低电平，处于转换过程中15当D/A 转换器的位数多于处理器的位数时，接口设计中不正确的是（D ）A 数据分批传送 B. 需要两级数据缓存C. 输入的所有数字位必须同时进行转换D. 数据按输入情况分批进行转换16.完整键盘功能处理程序应包括（C ）。
计算机控制技术期末复习试题(含答案)
第一章 计算机控制系统概述 1、计算机控制系统的概念是什么？计算机控制系统是以计算机技术、控制理论及自动化技术相结合并应用于工业生产过程的结果，是以自动控制理论为基础，以计算机为手段的控制系统。
2、计算机系统由哪些部分组成？并画出方框图。
计算机控制系统由计算机、外部设备、操作台、输入通道、输出通道、检测装置、执行机构、被控对象以及相应的软件组成。
3、计算机控制系统的主要性能指标有哪些？稳定性/动态指标/稳态指标/能控性与能观性4、计算机控制系统的主要特点有哪些？各项 连续控制系统 计算机控制系统 信号形式 都是模拟信号 模拟信号、数字信号皆有 控制规律实现 由模拟电路实现 由计算机通过程序实现 控制形式 整个过程始终连续控制 整个过程始终离散控制控制器作用 一个控制器控制一个回路 一个控制器分时控制多个回路 功能强度 简单控制 具有丰富的指令系统和很强的逻辑判断功能 自动化程度 自动化程度低 便于实现控制与管理的一体化5、计算机控制系统是怎样分类的？按功能和控制规律可分为几类？一、按控制系统的功能及结构特点分类 ①操作指导控制系统 ②直接数字控制系统DDC ③监督控制系统 SCC ④计算机分级控制 ⑤集散控制系统 DCS ⑥现场总线控制系统FCS外部设备 操作台 输入通道 检测装置输出通道执行机构计 算 机被 控 对 象二、按控制规律分类 ①程序和顺序控制 ② PID 控制 ③最少拍控制 ④复杂规律的控制 ⑤智能控制第二章 离散控制系统及Z 变换分析法1、计算机控制系统的信号形式有哪些？连续模拟信号:时间与幅值上均连续，如 r(t)、y(t)、u(t) 离散模拟信号:时间是离散的，幅值上连续，如y*(t)、u*(t) 离散数字信号:时间离散的，幅值为数字量，如y(kT)、u(kT)2、香农(Shannon)采样定理是如何描述的？一个连续时间信号f(t)，设其频带宽度是有限的，其最高频率为ωmax(或fmax)，如果在等间隔点上对该信号f(t)进行连续采样，为了使采样后的离散信号f *(t)能包含原信号f(t)的全部信息量。
大学生《计算机控制技术》考试复习题及答案
大学生《计算机控制技术》考试复习题及答案一．单选题1.由于计算机只能接收数字量,所以在模拟量输入时需经()转换。
A.A/D转换器B.双向可控硅C.D/A转换器D.光电隔离器参考答案：A2.若系统欲将一个D/A转换器输出的模拟量参数分配至几个执行机构,需要接入()器件完成控制量的切换工作。
A.锁存器锁存B.多路开关C.A/D转换器转换?D.反多路开关参考答案：D3.在LED显示系统中,若采用共阳极显示器,则将段选模型送至()。
A.阳极B.阴极C.阴极或阳极D.先送阴极再送阳极参考答案：B4.电机控制意味着对其转向和转速的控制,微型机控制系统的作法是通()实现的。
A.改变定子的通电方向和通电占空比B.改变转子的通电方向和通电占空比C.改变定子的通电电压幅值D.改变转子的通电电压幅值参考答案：B5.RS-232-C串行总线电气特性规定逻辑“1”的电平是()。
A.0．3伏以下B.0．7伏以上C.-3伏以下D.+3伏以上参考答案：C6.采用共阴极LED多位数码管显示时,应()。
A.位选信号为低电平，段选信号为高电平B.位选信号为高电平，段选信号为低电平C.位选信号、段选信号都是高电平D.位选信号、段选信号都是低电平参考答案：A7.关于微型计算机控制技术的叙述,正确的是()。
A.微型计算机控制技术只能用于单片机系统B.任何控制系统都可以运用微型计算机控制技术C.微型计算机控制技术不能用于自动化仪表D.微型计算机控制技术可用于计算机控制系统及自动化仪表参考答案：D8.计算机监督系统(SCC)中,SCC计算机的作用是()。
A.接受测量值和管理命令并提供给DDC计算机B.按照一定的数学模型计算给定值并提供给DDC计算机C.当DDC计算机出现故障时，SCC计算机也无法工作D.SCC计算机与控制无关参考答案：B9.闭环控制系统是指()。
A.系统中各生产环首尾相接形成一个环B.输出量经反馈环节回到输入端，对空置产生影响C.系统的输出量供显示和打印D.控制量只与控制算法和给定值相关10.下列缩写表示现场可编程控制逻辑阵列的是()。
计算机控制技术期末复习试题附答案
计算机控制技术期末复习试题附答案一、选择题1. 下面哪个不是计算机控制系统的组成部分？A. 控制器B. 传感器C. 运算器D. 计算机主机答案：D2. 控制器的作用是什么？A. 输入信息B. 处理信息C. 输出信息D. 以上都是答案：B3. 在控制系统中，传感器的作用是什么？A. 输入信息B. 处理信息C. 输出信息D. 以上都是答案：A4. 控制器与执行器之间的信息传递通常采用哪种形式?A. 电信号B. 光信号C. 音频信号D. 无线信号答案：A二、填空题1. 在控制系统中，PID是什么的缩写？答案：比例-积分-微分2. 当一个过程变量小于或大于设定值时，控制器需要发出一个____信号来调节执行器。
答案：控制3. 开环控制系统中，控制器完全依赖于____来判断并调节执行器。
答案：设定值三、解答题1. 请解释闭环控制系统和开环控制系统的区别。
答案：闭环控制系统和开环控制系统是两种基本的控制系统结构。
闭环控制系统通过传感器获得反馈信息，将反馈信息与设定值进行比较后进行调节，以使系统输出接近设定值。
开环控制系统则没有反馈环节，控制器仅仅根据设定值来调节执行器。
闭环控制系统具有较好的稳定性和鲁棒性，能够减小外界干扰对系统的影响，但由于需要进行反馈调节，系统可能存在一定的响应延迟。
开环控制系统较为简单，但容易受到干扰的影响，对系统稳定性要求较高。
四、简答题1. 请简述计算机控制技术在工业自动化中的应用。
答案：计算机控制技术在工业自动化中广泛应用，其主要作用是实现对生产过程的自动控制。
通过传感器获取实时数据，计算机控制系统可以实时监测和控制生产过程中的各项参数，将实际数值与设定值进行比较，并通过执行器调节控制。
这种自动化控制能够提高生产效率、降低成本，同时还可以减少人为操作中的误差，提高产品的质量稳定性。
在工业生产中，计算机控制技术广泛应用于各种制造过程中，如汽车制造、电子设备制造、化工生产等。
通过计算机控制技术，可以实现生产过程中的自动监测、自动调节、自动报警等功能，从而提高生产效率，降低生产成本，提高产品的一致性和稳定性。
计算机控制技术期末复习
一、控制系统基本概念
误差 信号 控制 信号 输出 信号
给定信号+
控制器
执行机构
控制对象
反馈 信号
传感器
1.结构与组成; 2.开环、闭环、反馈; 3.信息、信号、数据; 4.采样控制系统; 采样概念 采样定理 量化
控制系统中的信号量
给定量 输出量 干扰量 控制量
PID算法
一、PID算法的数学表达式 二、PID算法的三个参数的物理意义和作用 三、PID算法的两种形式:位置式和增量式 四、采样控制系统的PID算法表达式以及C 语言实现
过程通道
通道:信号传递路径 输入通道：信号流入控制器的路径 输出通道：控制器的控制信号流向控制对 象的路径
过程信号分类
模拟量 脉冲量 开关量 SOE量
不同信号类型的处理方案
开关量定义 开关量输入:电路特性 开关量输出:功率放大、执行机构 模拟量定义 模拟量输入:传感变送、A/D及分辨率、接口 模拟量输出:接口、D/A及分辨率、放大
2. 嵌人式计算机
3. 两者之间的区别和用途
嵌人式计算机分类
1.MCU:特点、用途、举例 2.DSP:特点、用途 3.FPGA/CPLD/ASIC:特点、用途
嵌人式计算机开发与调试
1.仿真器 2.编程器 3.在系统调试 JTAG 3.在系统编程 ISP 4.在应用编程 IAP
期末复习
关于期末考试 时间：第18周 地点： 考试方式：开卷两小时内独立完成
题型
一、单项选择题，5小题，每题2分，共10分 二、多项选择题，5小题，每题2分，共10分 三、 判断改错题，4小题，每题5分，共20分 四、 名词解释题，5小题，每题4分，共20分 五、 简述 2小题，每题10分，共20分 六、 问答 2小题，每题10分，共20分

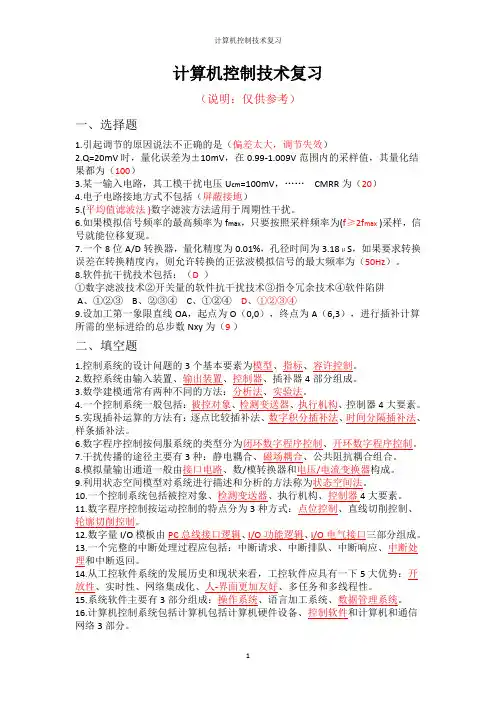

计算机控制技术期末复习
计算机控制技术复习（说明：仅供参考）一、选择题1.引起调节的原因说法不正确的是（偏差太大，调节失效）2.Q=20mV时，量化误差为±10mV，在0.99-1.009V范围内的采样值，其量化结果都为（100）3.某一输入电路，其工模干扰电压U cm=100mV，……CMRR为（20）4.电子电路接地方式不包括（屏蔽接地）5.(平均值滤波法 )数字滤波方法适用于周期性干扰。
6.如果模拟信号频率的最高频率为f max，只要按照采样频率为(f≥2f max)采样，信号就能位移复现。
7.一个8位A/D转换器，量化精度为0.01%，孔径时间为3.18μS，如果要求转换误差在转换精度内，则允许转换的正弦波模拟信号的最大频率为（50Hz）。
8.软件抗干扰技术包括：（D ）①数字滤波技术②开关量的软件抗干扰技术③指令冗余技术④软件陷阱A、①②③B、②③④C、①②④D、①②③④9.设加工第一象限直线OA，起点为O（0,0），终点为A（6,3），进行插补计算所需的坐标进给的总步数Nxy为（9）二、填空题1.控制系统的设计问题的3个基本要素为模型、指标、容许控制。
2.数控系统由输入装置、输出装置、控制器、插补器4部分组成。
3.数学建模通常有两种不同的方法：分析法、实验法。
4.一个控制系统一般包括：被控对象、检测变送器、执行机构、控制器4大要素。
5.实现插补运算的方法有：逐点比较插补法、数字积分插补法、时间分隔插补法、样条插补法。
6.数字程序控制按伺服系统的类型分为闭环数字程序控制、开环数字程序控制。
7.干扰传播的途径主要有3种：静电耦合、磁场耦合、公共阻抗耦合组合。
8.模拟量输出通道一般由接口电路、数/模转换器和电压/电流变换器构成。
9.利用状态空间模型对系统进行描述和分析的方法称为状态空间法。
10.一个控制系统包括被控对象、检测变送器、执行机构、控制器4大要素。
11.数字程序控制按运动控制的特点分为3种方式：点位控制、直线切削控制、轮廓切削控制。
计算机控制技术复习题（含部份答案）
计算机控制技术复习题（含部份答案）⼀. 填空题：1、计算机控制系统的⼯作过程为：实时数据采集、实时控制决策、实时控制输出。
2、计算机控制系统硬件由⼯业控制机、计算机、过程输⼊输出通道和⽣产过程组成。
3、选择D/A转换器时应着重考虑的是：精度、分辨率。
4、接地技术中接地⽅式有：⼯作接地、保护接地等两种。
5、计算机控制系统按总体结构来分有：开环控制系统、闭环控制系统两⼤类6、计算机控制系统是指采⽤了数字计算机和其他⾃动化设备的⾃动控制系统。
7、计算机控制系统软件由控制部分和被控对象组成。
8、计算机控制系统输⼊/输出通道分为四类，分别是模拟量输⼊通道、模拟量输出通道、数字量输⼊通道，数字量输出通道。
9、过程通道中存在的⼲扰有：串模⼲扰、共模⼲扰。
10、局域⽹常见的⽹络拓朴结构有：星型、环型、总线型等。
11、计算机控制系统是指利⽤计算机来实现⽣产过程⾃动控制的系统。
14、衡量⼀个D/A转换器性能的主要参数有：分辨率、转换时间、精度、线性度。
15、数据处理的内容有：线性化处理标度变换。
16、闭环负反馈控制的基本特征是：测量偏差、纠正偏差。
17、⼀阶惯性环节的主要特点是当输⼊量突然变化时，输出量不能突变，⽽是按指数规律变化。
18、静态误差系数是系统在典型外作⽤下精度的指标，静态误差系数越⼤，精度越⾼。
19、离散系统稳定性与连续系统不同，它不仅与系统的结构和参数有关，还与系统的采样周期有关。
20、若已知闭环系统的⾃然频率为ωn ，经验上，采样频率ωs应取≥10ωn。
21、通常把叠加在测量信号上的⼲扰信号称为串模⼲扰。
22、为使得传感器特性与A/D变换的特性相匹配，通常在传感器和A/D变换器之间加⼊调理电路。
23、计算机控制系统中常⽤的控制器有可编程控制器、⼯控机、DSP、智能调节器等。
24、计算机控制系统中，被测信号有单端对地输⼊和双端不对地输⼊两种⽅式。
25、信号接地⽅式应采⽤单点接地⽅式，⽽不采⽤多点接地⽅式。
计算机控制技术(A)期末考试复习题及参考答案
计算机控制技术（A）一、单选题1.(2分)LCD显示的关键技术是解决驱动问题，正确的作法是（）。
A. 采用固定的交流电压驱动B. 采用直流电压驱动C. 采用交变电压驱动D. 采用固定的交变电压驱动参考答案：D2.(2分)计算机监督系统（SCC）中，SCC计算机的作用是（）A. 接收测量值和管理命令并提供给DDC计算机B. 按照一定的数学模型计算给定植并提供给DDC计算机C. 当DDC计算机出现故障时，SCC计算机也无法工作D. SCC计算机与控制无关参考答案：B3.(2分)在计算机控制系统中，T的确定十分重要，原因是（）。
A. T太大，系统精度不够B. T太大，积分作用过强C. T太小，微分作用太强D. T太小，积分作用过弱参考答案：A4.(2分)RS-232-C串行总线电气特性规定逻辑“1”的电平是（）。
A. 0.3 伏以下B. 0.7伏以上C. -3伏以下D. +3伏以上参考答案：C5.(2分)RS—232C的电气特性规定使用( )。
A. TTL电平B. CMOS电平C. 正逻辑电平D. 逻辑电平参考答案：D6.(2分)步进电机常被用于准确定位系统，在下列说法中错误的是（）。
A. 步进电机可以直接接受数字量B. 步进电机可以直接接受模拟量C. 步进电机可实现转角和直线定位D. 步进电机可实现顺时针、逆时针转动参考答案：B7.(2分)防止抖动是能否正确读取键值的必要环节，实现方法是（）。
A. 可以用硬件电路或软件程序实现B. 只能用滤波电路或双稳态电路实现C. 只能用软件程序实现D. 只能用延时程序实现参考答案：A8.(2分)采用ADC0809构成模拟量输入通道,ADC0809在其中起（）作用。
A. 模拟量到数字量的转换B. 数字量到模拟量的转换C. 模拟量到数字量的转换和采样/保持器D. 模拟量到数字量的转换和多路开关参考答案：A9.(2分)若以电机轴的转角为输入量，电机轴的转速为输出量，则它的传递函数为__________环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题
1.抑制共模干扰的方法之一就是采用差分放大器作为信号的前置放大器。
2.计算机控制系统的基本类型包括数据采集系统、直接数字控制系统
、监督控制系统、集散控制系统和现场总线控制系统等。
3.微机与I/O接口电路之间传送数据的控制方法通常有以下4种：程序直接控
制方式、程序查询方式、中断控制方式、DMA传送方式。
4.对于实际生产过程中含有纯滞后的对象系统，宜采用Smith预估控制方法和
大林算法两种控制方法进行控制。
5.在存在扰动的系统中，可以直接按照扰动进行控制，称作前馈控制。
6.计算机控制系统，也称离散控制系统，它的研究方法很多是与连续系统对应
的。
如，连续系统输入输出之间的关系是用微分方程描述的，而离散系统的输入输出之间的关系是用差分方程描述的；分析连续系统的数学工具是拉式变换，而分析离散系统的数学工具是Z 变换；连续系统的数学模型采用传递函数，而离散系统得数学模型采用脉冲传递函数。
7.连续系统在参数不变情况下改造为计算机控制系统，其稳定性与原连续系统
相比将。
（变坏、变好、保持不变）
8.离散系统稳定的条件是闭环脉冲传递函数的全部极点位于Z平面上以原点为
圆心的单位圆。
（、上、外）
9.三相步进电动机双相三拍工作方式的通电顺序为AB-BC-CA-AB。
3.简述与模拟RC滤波器相比数字滤波的优点。
答：（1）不需要增加任何硬件设备，只要在程序进入数据处理和控制算法之前，附加一段数字滤波程序即可；（2）由于数字滤波器不需要增加硬件设备，所以系统可靠性高，不存在阻抗匹配问题；（3）模拟滤波器通常是每个通道都有，而数字滤波器则可多个通道共用，从而降低了成本；（4）可以对频率很低的信号进行滤波，二模拟滤波器由于受到电容容量的影响，频率不能太低；（5）使用灵活、方便，可根据需要选择不同的滤波方法，或改变滤波器的参数。
4.分别列举抗共模干扰和抗串模干扰的几项措施。
答：抗共模干扰的措施：平衡对称输入，选用高质量的差动放大器，控制系统的接地技术；抗串模干扰的措施：光电隔离，继电器隔离，变压器隔离，布线隔离，硬件滤波电路，过压保护电路。
5.简述采样保持器和零阶保持器在计算机控制系统中应用的位置及其作用。
答：采样保持器用在A/D转换前。
模拟信号进行A／D 转换时，从启动转换到转换结束输出数字量，需要一定的转换时间，当输入信号频率较高时，会造成很大的转换误差。
采样保持器，可在A／D转换时保持住输入信号电平，在A／D 转换结束后跟踪输入信号的变化。
零阶保持器用在D/A转换后，执行机构前。
若执行机构是连续装置，则需要将计算机控制系统输出的数字信号转换为连续信号，再传输至执行机构。
然而，。
