基于cc2530的温室大棚智能监测系统设计

基于cc2530的温室大棚智能监测系统设计作者：盛凯于会山来源：《无线互联科技》2014年第07期摘要：分析了目前我国温室大的棚发展现状，针对传统温室大棚监控的不足，本文设计了基于ZigBee技术的温室大棚智能监测系统，采用ZigBee无线通信节点解决了传感器之间繁琐的布线问题，通过无线传送把温室大棚内的空气温湿度、土壤湿度、CO2浓度和光照度数据上传到监控中心，能让工作人员第一时间了解温室大棚的情况，以便及时做出应对措施。

关键词：CC2530；ZigBee;无线监测；温室大棚农业温室大棚作为重要的农业基础设施，在现代化农业生产中发挥着巨大作用。

目前传统的农业温室大棚监测，多采取分时、分区取样的人工方法，由于温室大棚面积大，检测目标比较分散，导致工作量大，可靠性差；有线型布线方式，这类布线方式存在安装困难，而且存在后期升级难度大，重复利用度低等多种问题。

温室大棚内的农作物在生长过程中需要的环境因子很多，适宜的温度、湿度、光照强度以及CO2浓度是农作物实现优质和高产的关键。

本设计基于ZigBee技术的温室大棚智能监测系统，能够实时监测温室大棚内的温湿度、光照强度、CO2浓度等数据，从而对温室大棚内的环境进行及时控制，有效地控制大棚内作物在生长过程中需要的水分、通风以及温度等，使温室大棚内的环境条件能够适宜作物的生长。

该系统以ZigBee技术构建的无线传感器网络为基础结合远程访问应用程序，对温室大棚进行远程管理和控制。

1系统的总体结构设计系统主要由3部分构成，分别是数据采集部分，无线数据传输部分和监测部分。

数据采集由空气温湿度传感器、土壤湿度传感器、CO2传感器和光照度传感器组成。

无线传输部分包括ZigBee终端节点和协调器。

终端节点连接各种传感器，用来采集接收数据；协调器负责ZigBee网络的组建和接收到数据以后，利用UART串口，将数据传递给中央计算机。

监测部分的界面采用LabVIEW编写，用来处理和显示接收到的数据信息。

基于zigbeeCC2530的数据采集与传输系统的设计

摘要随着网络的飞速发展，人们呼吁快速便捷的网络的呼声也越来越来强烈，无线网络必定是未来世界的网络主要发展方向。

而3G时代无线应用的日渐丰富，以及无线终端设备的层出不穷，对于无线网络，尤其是基于802.11技术标准的Wi-Fi无线网络，802.11n产品技术应用逐渐成为市场主流应用。

ZigBee技术是一种新兴的短距离、低速率无线网络技术。

它是一种介于无限标记技术和蓝牙之间的技术提案，主要用于近距离无线连接。

自己在学校学习期间熟悉了通信原理，简单的单片机知识，c语言编程等等。

这些都能在这次的srtp里面得到体现。

我们本次srtp重点研究了zigbee无线组网，结合TI z-stack无线传感协议，在cc2530芯片的基础上实现温湿度光敏等数据的无线监测，通过此次设计过程来验证zigbee无线网络的便捷性。

关键词无线网络 zigbee 数据监测第一章绪论1 课题背景机车在做牵引试验时，需对机车上的试验数据进行采集与传输系统，目前还是通过有线方式实现数据的采集与传输，由于线缆本身十分笨重，占用空间多，这就使得每次牵引试验时，不但接线非常繁琐，而且费时费力。

又由于受到振动，连接电缆易损坏或者断线，大大影响了数据采集的可靠性。

针对目前牵引试验数据采集与传输系统存在的不足，拟采用无线传感器网络来实现牵引试验数据的采集与传输。

该系统采用无线传感器网络节点构成测量系统。

由于该系统取消了常规的测量接线，采用无线传输采用由无线传感器节点构成的无线传感器网络，来实现机车牵引试验时，试验数据的采集与传输。

所以采用ZigBee无线通信技术实现数据的无线传输。

采用软测量方法实现试验数据的检测。

测量数据，大大减少了试验所需的连线。

提高了试验效率和试验的灵活性。

本文通过对ZigBee无线网络的讨论，重点研究了无线传感器网络节点设备。

无线技术在传感监测领域有自己独特的优势，传统的有线通信方式因为其成本高、布线复杂，已经不能完全满足人们的应用需求了。

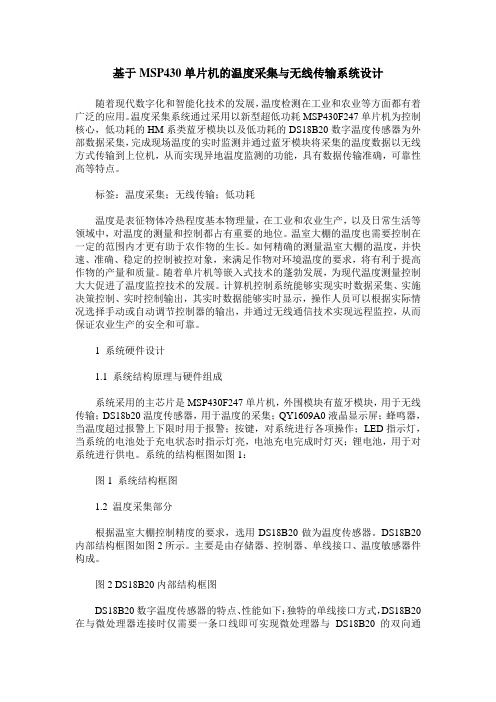

基于MSP430单片机的温度采集与无线传输系统设计

基于MSP430单片机的温度采集与无线传输系统设计随着现代数字化和智能化技术的发展，温度检测在工业和农业等方面都有着广泛的应用。

温度采集系统通过采用以新型超低功耗MSP430F247单片机为控制核心，低功耗的HM系类蓝牙模块以及低功耗的DS18B20数字温度传感器为外部数据采集，完成现场温度的实时监测并通过蓝牙模块将采集的温度数据以无线方式传输到上位机，从而实现异地温度监测的功能，具有数据传输准确，可靠性高等特点。

标签：温度采集；无线传输；低功耗温度是表征物体冷热程度基本物理量，在工业和农业生产，以及日常生活等领域中，对温度的测量和控制都占有重要的地位。

温室大棚的温度也需要控制在一定的范围内才更有助于农作物的生长。

如何精确的测量温室大棚的温度，并快速、准确、稳定的控制被控对象，来满足作物对环境温度的要求，将有利于提高作物的产量和质量。

随着单片机等嵌入式技术的蓬勃发展，为现代温度测量控制大大促进了温度监控技术的发展。

计算机控制系统能够实现实时数据采集、实施决策控制、实时控制输出，其实时数据能够实时显示，操作人员可以根据实际情况选择手动或自动调节控制器的输出，并通过无线通信技术实现远程监控，从而保证农业生产的安全和可靠。

1 系统硬件设计1.1 系统结构原理与硬件组成系统采用的主芯片是MSP430F247单片机，外围模块有蓝牙模块，用于无线传输；DS18b20温度传感器，用于温度的采集；QY1609A0液晶显示屏；蜂鸣器，当温度超过报警上下限时用于报警；按键，对系统进行各项操作；LED指示灯，当系统的电池处于充电状态时指示灯亮，电池充电完成时灯灭；锂电池，用于对系统进行供电。

系统的结构框图如图1：图1 系统结构框图1.2 温度采集部分根据温室大棚控制精度的要求，选用DS18B20做为温度传感器。

DS18B20内部结构框图如图2所示。

主要是由存储器、控制器、单线接口、温度敏感器件构成。

图2 DS18B20内部结构框图DS18B20数字温度传感器的特点、性能如下：独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯；测温范围-55℃～+125℃，固有测温分辨率0.5℃；支持多点组网功能，多个DS18B20可以并联在唯一的三线上，最多只能并联8个，如果数量过多，会使供电电源电压过低，从而造成信号传输的不稳定，实现多点测温；测量结果以9～12位数字量方式串行传送。

基于CC2530的大棚温湿度无线采集节点设计与实现

基于CC2530的大棚温湿度无线采集节点设计与实现作者：庄立运鲁庆王晓晖来源：《湖北农业科学》2014年第03期摘要：针对目前农业大棚温湿度监测系统中存在的不足，设计实现了一种基于CC2530与数字式温湿度传感器SHT11的农业大棚温湿度无线采集节点。

介绍了温湿度无线采集节点的硬件设计及软件流程，节点实现了农业大棚温湿度数据无线采集和传输。

节点性能测试结果表明，节点采集数据精度高，误差小，完全适用于农业大棚温湿度数据无线采集系统。

关键词：大棚；温湿度；节点；CC2530；SHT11中图分类号：TP212.9；S126 文献标识码：A 文章编号：0439-8114（2014）03-0582-04温室大棚中作物质量和产量的高低与温室大棚中的温度、湿度等因素密切相关，传统的温度、湿度测量一般采用热电偶、热敏电阻以及分体的温度、湿度传感器等元件。

此类元件容易受到测量场所以及环境的限制，长期使用时由于环境的影响会使其性能下降，需要定期检查与更换；信号线的长距离传输时相互容易产生干扰，而且导线不易铺设，给实际应用带来了很大的不便。

CC2530结合了ZigBee协议栈，提供了一套完整的ZigBee解决方案。

而且CC2530F256包括了性能优越的RF收发器、工业标准增强性8051 MCU，128 kB可编程的闪存、8 kB RAM 以及许多其他功能强大的特性，工作在免授权的2.4 GHz频段，CC2530相对其他单片机以较低的总成本能够建立强大的网络节点，并涵盖了先进的射频器的优良性能、8 kB随机存储器、系统内可编程闪存以及8051 CPU等强大的功能。

CC2530分别具有32、64、128、256 kB 4种不同的闪存。

CC2530能根据需要切换不同的运行模式，具备低能耗、较强的抗干扰性、较好的接收信号能力的优点[1]。

1 ZigBee协议ZigBee是一种近距离、低复杂度、低功耗、低数据速率、低成本的双向无线通信协议，由高层应用规范、应用汇聚层、网络层、数据链路层和物理层组成，其结构如图1[2]。

基于MSP430的数据采集系统设计

器、ＩｒＤＡ编码器和解码器以及ＳＰＩ。
网络监系统设备多为欧美公司所提供。因此，本文基于ＭＳＰ４３０
单片机作为主控制器，实现温度和压力的采集＿』］，配合上位机监控软件实现数据的显示、报警以及数据的存储，便于将来应用于实际，确保列车相关人员能实时掌握车辆运行状况，以保障列车
是１６位高速处理单片机，具有高达１６ＭＨｚ的内部频率，带有两个１６位的定时器，并且分别带有３个比较／捕获寄存器＿４。通用串口通信接口：支持自动波特率检测的增强型通用异步收发
Ｋｅｙｗｏｒｄｓ：ｒｅａｌ — ｔｉｍｅｄｉｓｐｌａｙ，ＭＳＰ４３０，ｄａｔａａｃｑｄｉｓｉｔｉｏｎ，ＭＦＣ
目前，由于国内对基于网络分布式控制系统的研究起步较晚，能提供整套网络监控系统的公司还比较少，国内的轨道交通
的维护和开发提供便捷。．
关键词：实时显示，ＭＳＰ４３０，数据采集，ＭＦＣ
Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇｔｏｔｈｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｔｒａｄｉｔｉｏｎａｌｄａｔａａｃｑｕｉｓｉｔｉｏｎｓｙｓｔｅｍｏｆｒａｉｌｔｒａｎｓｉｔ，ｔｈｉｓｐａｐｅｒｒｅｄｅｓｉｇｎｓａｄａｔａ

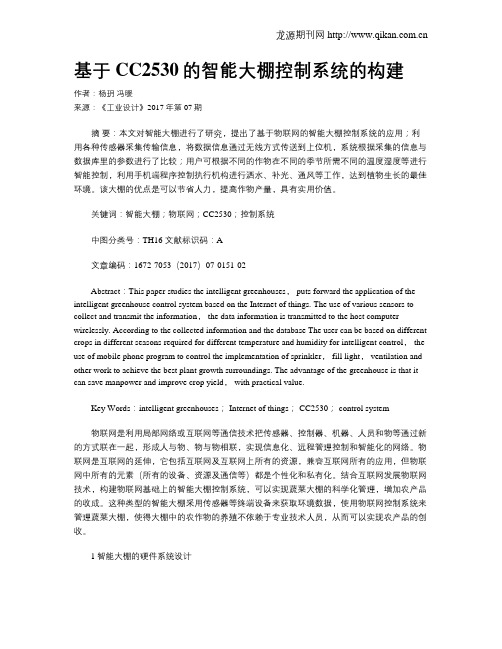

基于CC2530的智能大棚控制系统的构建

基于CC2530的智能大棚控制系统的构建作者：杨玥冯暖来源：《工业设计》2017年第07期摘要：本文对智能大棚进行了研究，提出了基于物联网的智能大棚控制系统的应用；利用各种传感器采集传输信息，将数据信息通过无线方式传送到上位机，系统根据采集的信息与数据库里的参数进行了比较；用户可根据不同的作物在不同的季节所需不同的温度湿度等进行智能控制，利用手机端程序控制执行机构进行洒水、补光、通风等工作，达到植物生长的最佳环境。

该大棚的优点是可以节省人力，提高作物产量，具有实用价值。

关键词：智能大棚；物联网；CC2530；控制系统中图分类号：TH16 文献标识码：A文章编码：1672-7053（2017）07-0151-02Abstract：This paper studies the intelligent greenhouses， puts forward the application of the intelligent greenhouse control system based on the Internet of things. The use of various sensors to collect and transmit the information， the data information is transmitted to the host computer wirelessly. According to the collected information and the database The user can be based on different crops in different seasons required for different temperature and humidity for intelligent control， the use of mobile phone program to control the implementation of sprinkler， fill light， ventilation and other work to achieve the best plant growth surroundings. The advantage of the greenhouse is that it can save manpower and improve crop yield， with practical value.Key Words：intelligent greenhouses； Internet of things； CC2530； control system物联网是利用局部网络或互联网等通信技术把传感器、控制器、机器、人员和物等通过新的方式联在一起，形成人与物、物与物相联，实现信息化、远程管理控制和智能化的网络。

基于cc2530zigbee无线传感网络的温室大棚监控系统

基于CC2530DE ZIGBIEE的温室大棚智能监控系统摘要：针对传统人工采集费时费力和有线监控布线复杂、维护困难的局限性，将传感器与ZigBee无线网络技术相结合，提出了无线传感网络的智能温室大棚监控系统的设计方案。

该系统利用ZigBee技术实现对采集数据及信息的无线收发，通过公共网关接口CGI将数据和控制信息传送到互联网。

操作人员可从远距离的PC机上实时查看数据、实施控制，从而实现了真正意义的远程监控。

关键词：ZigBee；无线网络；传感器；温室控制；CGI温室控制技术随着温室农业的发展应运而生，传统的人工检测和控制方法费时费力，计算机的采用代表着它发展的逐步成熟；有线传输面临着布线复杂、维护和更新升级困难，而无线传感网络技术的诞生给它带来了一场全新的革命。

本文提出了一种基于ZigBee无线网络技术的智能温室大棚监控系统设计方案，通过对影响植物生长的光照、湿度、温度等几个重要因素进行实时的智能化监测和控制，同时还可以通过手机短信通知农户。

文中重点介绍了基于ZStack的应用程序开发，实现了对温室内多种信息的远程监测、处理和控制。

1 ZigBee无线网络技术ZigBee是一种新兴的短距离、低速率无线网络技术【l】。

它是建立在IEEE 802．15．4t2I标准之上的，IEEE规定了ZigBee的物理层和媒体接入控制层，网络层、应用支持子层和高层应用规范由ZigBee联盟制定。

ZigBee协议规定了三个可用频段868MHz、915MHz和2．4GHz，分别提供1个、10个和16个共计27个信道。

其中2．4 GHz为全球通用频段，传输速率达250 kb／st 31。

2系统总体设计2．1系统结构以自动控制原理为理论基础，应用传感器与执行器件构成闭环控制系统。

传感器节点配有传感器感知植物的生长环境，控制节点配有执行器件控制执行器件改善植物生长环境。

传感器节点与控制节点相互配合，共同为植物提供适宜的生长环境。

基于CC2530的大棚温湿度无线采集节点设计与实现

基于CC2530的大棚温湿度无线采集节点设计与实现
庄立运;鲁庆;王晓晖
【期刊名称】《湖北农业科学》
【年(卷),期】2014(53)3
【摘要】针对目前农业大棚温湿度监测系统中存在的不足,设计实现了一种基于CC2530与数字式温湿度传感器SHT11的农业大棚温湿度无线采集节点.介绍了温湿度无线采集节点的硬件设计及软件流程,节点实现了农业大棚温湿度数据无线采集和传输.节点性能测试结果表明,节点采集数据精度高,误差小,完全适用于农业大棚温湿度数据无线采集系统.
【总页数】4页(P582-585)
【作者】庄立运;鲁庆;王晓晖
【作者单位】淮阴工学院电子与电气工程学院,江苏淮安223003;淮阴工学院电子与电气工程学院,江苏淮安223003;淮阴工学院电子与电气工程学院,江苏淮安223003
【正文语种】中文
【中图分类】TP212.9;S126
【相关文献】
1.基于CC2530模块的大棚温湿度无线控制器组网研究 [J], 方睿舟;吴磊;王骁
2.基于CC2530的通用无线传感网节点设计与实现 [J], 王少华;王官云;邵峥嵘;赵妍彦
3.基于CC2530的温湿度无线数据采集 [J], 葛华;汤晓燕
4.基于ZigBee和CC2530的无线温湿度数据采集和存储模块研究 [J], 罗雪雪;陈敏;朱泉水;丁真真
5.基于ZigBee和CC2530的无线温湿度数据采集和存储模块研究 [J], 罗雪雪;陈敏;朱泉水;丁真真
因版权原因，仅展示原文概要，查看原文内容请购买。

基于MSP430单片机的温度采集与无线传输系统设计

基于MSP430单片机的温度采集与无线传输系统设计作者：王玉来源：《科技创新与应用》2013年第34期摘要：随着现代数字化和智能化技术的发展，温度检测在工业和农业等方面都有着广泛的应用。

关键词：温度采集；无线传输；低功耗温度是表征物体冷热程度基本物理量，在工业和农业生产，以及日常生活等领域中，对温度的测量和控制都占有重要的地位。

温室大棚的温度也需要控制在一定的范围内才更有助于农作物的生长。

如何精确的测量温室大棚的温度，并快速、准确、稳定的控制被控对象，来满足作物对环境温度的要求，将有利于提高作物的产量和质量。

随着单片机等嵌入式技术的蓬勃发展，为现代温度测量控制大大促进了温度监控技术的发展。

系统的结构框图如图1：图1 系统结构框图1.2 温度采集部分根据温室大棚控制精度的要求，选用DS18B20做为温度传感器。

DS18B20内部结构框图如图2所示。

主要是由存储器、控制器、单线接口、温度敏感器件构成。

基于MSP430单片机实现的数据采集系统设计

摘要本论文主要阐述了一种以MSP430F149单片机为核心的多路数据采集系统。

该系统采用了模块化的设计思想，系统硬件电路的设计包括主控电路设计、电源部分设计、模拟量采集电路部分设计、复位电路部分设计、串口通信电路部分设计五部分。

电源电路为整个提供3.3V电源电压，复位电路采用MAX809芯片实现对单片机的复位，具有很高的可靠性；模拟量数据采集通过片内的A/D转换通道与外部的采集传感器进行连接；单片机电路主要是完成与其它电路的接口，采集系统采集得到数据后，通过UART串口将数据送到上位机上去，可以将数据交给上位机进行处理，从而降低采集系统的负担，并且也可以避免采集系统的海量存储器；软件开发部分采用C语言编程，软件开发以IAR Systems公司Embedded Workbench for MSP430为集成开发环境，达到了采集到的数据能在PC机上显示、存储、绘制曲线、同时PC机能给单片机发送控制命令等功能。

该系统充分体现了智能化、低功耗、高精度的发展趋势。

关键词: MSP430；串口通信；传感器；A/D转换AbstractThis paper describes the MSP430F149 microcontroller as the core of a multi-channel data acquisition system. The system uses a modular design, system hardware design, including the master circuit design, power supply design, part of the design of analog acquisition circuit, reset circuit part of the design, serial communication circuit part of the design of five parts. To provide 3.3V power supply circuit for the entire supply voltage reset circuit using MAX809 reset the microcontroller chip with high reliability; analog data acquisition through the on-chip A / D conversion channels and the acquisition of external sensors connected; SCM circuit is mainly done with the other circuits of the interface data acquisition system are collected through the UART serial data up to the host computer, the data can be processed to the host computer, thereby reducing the burden of collection system, and also to avoid capture system of mass storage; software development part of the use of C language programming, software development to IAR Systems Corporation Embedded Workbench for MSP430 is an integrated development environment, to the collected data in PC, display, storage, drawing curves, and PC functions to the microcontroller send control commands and other functions. The system fully embodies the intelligent, low-power, high-precision trends.Key words: MSP430; serial communication; sensor; A / D conversion目录1绪论 (1)1.1研究背景 (1)1.2 论文主要内容和结构 (1)2基于MSP430单片机采集系统的设计方案 (2)2.1 基于MSP430单片机采集系统需求分析 (2)2.2系统整体方案设计 (2)3系统硬件设计与实现（单元电路设计） (3)3.1主控电路的设计 (4)3.1.1 MSP430单片机的选择 (4)3.1.2 MSP430单片机的端口选择 (5)3.1.3 单片机电路设计 (5)3.2电源部分设计 (6)3.3复位电路部分设计 (7)3.4传感器模拟量采集电路部分设计 (8)3.5 串口通信电路部分设计 (10)3.5.1SP3220芯片选择 (11)3.5.2串口通信的电路图 (12)4基于MSP430单片机采集系统软件开发 (13)4.1软件开发环境 (13)4.1.1 IAR Embedded Workbench介绍 (13)4.1.2 IAR Embedded Workbench 开发步骤 (13)4.2软件开发设计 (19)4.3关键软件程序 (21)4.3.1初始化设置 (21)4.3.2中断服务程序 (23)4.3.3 主处理程序 (24)结束语 (31)参考文献 (30)1绪论1.1研究背景数据采集是从一个或多个信号获取对象信息的过程。
