施耐德软启基本参数设定及常见故障表
施耐德ATS48软启动器使用手册
Altistart 48软起动－软停止单元用户手册User's Manual中文23中文目录起动器设置步骤4出厂配置6初步建议7技术规格8操作建议9起动器-电机组合12尺寸18安装建议20壁挂式或落地式安装的壳体21电源端子22控制端子27连线/RUN-STOP 命令28应用接线图29热保护39显示组件及编程43远程操作盘选件46设定菜单 (Set)47保护菜单 (PrO)52高级设定菜单 (drC)56I/O 菜单 (IO)60第二电机参数菜单 (St2)64通讯菜单 (COP)68参数显示菜单 (SUP)70兼容性表73维护74故障、原因、处理方法75配置/设定值表80中文起动器设置步骤1、Altistart 48 的交货•检查印在标签上的起动器型号与定单相对应的提货单上标注的型号是否一致。
•打开Altistart 48的包装，确认在运输过程中没有发生损坏。
2、根据20页和21页上的指导安装 Altistart 483、按如下步骤连接 Altistart 48:•控制线路电源 (CL1 - CL2)，确保电源断开•主电源 (1/L1 - 3/L2 - 5/L3)，确保电源断开•电机 (2/T1 - 4/T2 - 6/T3)，确保电机电压与电源电压匹配注意: 如果使用旁路接触器，应将其连接到电源端的 L1, L2, L3 和 Altistart 48 上的端子 A2, B2, C2 上。
见30 页图。
如果在电机三角形绕组中使用 ATS48•••Q，应遵循 10、11 页的说明以及 31 页的图示。
ATS48 电力部件框图进线电源2/T1 4/T2 6/T3电机A2 B2 C2起动器旁路45中文起动器设置步骤控制端子的出厂配置:连接RUN (运行) 和STOP (停止) 命令，如有必要还应连接其他输入/输出端子。
Stop 为 1 (通) 且RUN 为 1 (通): 起动命令。
Stop 为 0 (断) 且RUN 为 1 或0: 停机命令。
施耐德软启动的故障代码
你先确定下你的故障代码把。
施耐德软启动的故障代码没有英文加数字的组合。
全部是英文的。
故障代码是闪烁的。
没有闪烁的是菜单。
你看SUP菜单下的LFT菜单看看上次的故障代码。
INF 内部故障OCF 过电流PIF 相序颠倒EEF 内部存储器故障CFF 通电时无效配置CFI 无效配置PHF 电源缺相FRF 电源频率超出允许范围USF 动力电源故障CLF 控制线路故障SLF 串口故障ETF 外部故障STF 启动时间过长OLC 电流过载OLF 电机热故障OHF 启动器热故障OTF由PTC传感器检测到的电机热故障ULF 电机欠载LRF 稳定状态下转子锁定施耐德软启动器,软启动器常见故障诊断施耐德软启动器,软启动器常见故障诊断故障-F 02（起动时间过长）：出现此故障是软起动器的限流值设置得太低而使得软动启器的起动时间过长，在这种情况下，我们可以把软起内部的功能代码“4”（限制起动电流）的参数设置高些，可设置到1.5~2.0倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配，如果不匹配，在相差很大的情况下，野蛮的把参数设置到4~5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。
故障-F 03（过热）：出现此故障是由于软启动器在短时间内的起动次数过于频繁所致，我们应告诉用户在操作软起时，起动次数每小时不要超过12次。
故障-F 04（输入缺相）：引起此故障的因素有很多种，下面列出一些：一、检查进线电源与电机接线是否有松脱；二、输出是否接上负载，负载与电机是否匹配；三、用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求（一般在20~30欧左右）；四、内部的接线插座是否松脱。
以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。
故障-F 05（频率出错）：此故障是由于软启动器在处理内部电源信号时出现了问题，而引起了电源频率出错。

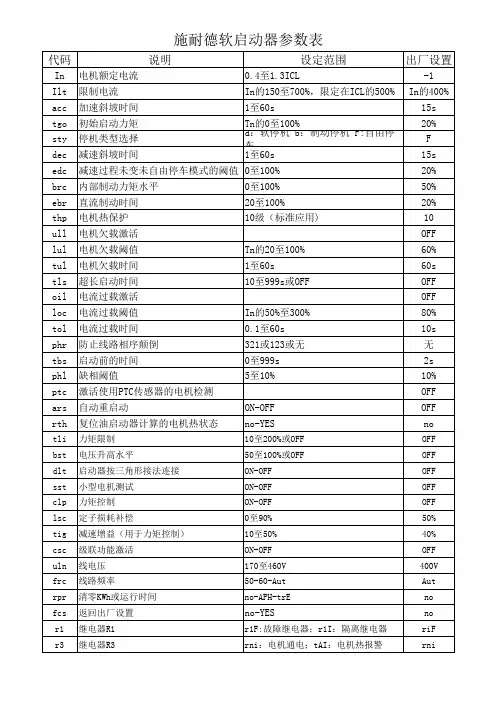

施耐德软起参数
减速过程未变未自由停车模式的阈值 0至100%
no-YES
r1F:故障继电器；r1I：隔离继பைடு நூலகம்器 rni：电机通电；tAI：电机热报警
力矩限制 电压升高水平 启动器按三角形接法连接 小型电机测试 力矩控制 定子损耗补偿 减速增益（用于力矩控制） 级联功能激活 线电压 线路频率 清零KWh或运行时间 返回出厂设置 继电器R1 继电器R3
设定范围
0.4至1.3ICL In的150至700%，限定在ICL的500% 1至60s Tn的0至100% d：软停机 b：制动停机 F:自由停车 1至60s 0至100% 20至100% 10级（标准应用) Tn的20至100% 1至60s 10至999s或OFF In的50%至300% 0.1至60s 321或123或无 0至999s 5至10% ON-OFF no-YES
10至200%或OFF 50至100%或OFF ON-OFF ON-OFF ON-OFF 0至90% 10至50% ON-OFF 170至460V 50-60-Aut no-APH-trE
出厂设置
-1 In的400% 15s 20% F 15s 20% 50% 20% 10 OFF 60% 60s OFF OFF 80% 10s 无 2s 10% OFF OFF no
施耐德软启动器参数表
代码
In Ilt acc tgo sty dec edc brc ebr thp ull lul tul tls oil loc tol phr tbs phl ptc ars rth
tli bst dlt sst clp lsc tig csc uln frc rpr fcs r1 r3
施耐德变频器软启动器调试方法更新版
施耐德变频器，软启动器调试方法更新版:软启动器调试方法按下箭头找到 SET，点进去找到IN （电流），1000方45A , 1500方72A确定后退出回到IN，再向下点找到 ACC，调整为8S，1000、1500方通用确定后退出回到 SET，按下箭头找到10,找到L14，进去找到L15点确定再次确定后退出回到SET，按下箭头即可找到 ST2，点进去找到IN2，1000、1500按照原来的设置 45A、72A，确定后退出回到IN2，按下箭头找到 AC2，调整为8S，1000、1500方通用，即可完成设置二：变频器的设置方法1:按住导航按钮，旋转到SET （设置）菜单，按进去旋转至ACC （加速时间），按进去把默认的3S调整至30S，按ESC退出至ACC，然后旋至DEC （减速时间），同样的方法时间调整为30S，安ESC退出至DEC，鮭⑸＞（低瑾孵人選■罄见暑戲噩豳）-30Hz. »HI mn w «0他打VURMMff «同理调整HSP （高速频率）为60Hz，如果不是这个低频最高也超过不了，同理旋转至ITH （电机热电流），一般为电机额定电流的 1.2-1.5倍，一般1000方为8A，1500 方为 14A。
2:设置完毕后按 ESC返退至SET，再旋至drC （电机控制）菜单，核对上面的参数，旋转导航按钮即可，bFr （标准电机频率）为 50Hz，UnS （电机额定电压）为 400V，FrS（电机额定频率）为 50Hz，nCr （电机额定电流），1000方为6.7A，1500方为11.6A，4:r A modbus 上牺顾inSP （电机额定速度），一般为1250-1450rpm 不等，COS （电机功率因素） 为0.87-0.93 具体看铭牌。
3:设置完毕后按 ESC 返退至drC,再旋至IO （输入/输出配置）菜单，旋转导航按钮至AO1t （电压电流源类型），旋至4A （电流4-20mA 信号），在退出旋至dO （模拟/逻辑 输出），调整为OFr 。
施耐德变频器故障代码说明(中文版)
SCF5
▲电机短路
变频器输出短路
1、检查变频器与电机之间的电缆连接情况及电机的绝缘情况
2、检查/修理变频器
SLF1
▲Modbus通信
在Modbus总线上出现通信中断
1、检查通信总线
2、检查是否超时
tJF
▲IGBT过热
变频器过热
检查电机负载、变频器的通风情况及周围温度，在重起动前应等变频器冷却
2、检查制动器的机械状态
bUF
★制动单元短路
1、制动单元的短路输出；
2、未连接制动单元。
1、检查制动单元与电阻器的连线情况
2、检查制动电阻
ECF
★编码器连线
编码器的机械连线器断裂
检查编码器的机械连轴器
EnF
★编码器
编码器反馈故障
1、检查脉冲数量与编码器类型
2、检查编码器的机械部分与电气部分的运行情况，其电源及连线是否正确
●：原因一消失就可以复位的故障。
4、应用[刹车闭合频率]（bEn）的推荐设置
CnF
▲网络
通讯卡上出现通信故障
1、检查环境条件（电磁兼容性）
2、检查连线情况
3、检查是否超时
4、检查/修理变频器
5、更换选项卡
ObF
▲制动过速
制动过猛或驱动负载惯性太大
1、增大减速时间
2、如果必要安装一个制动电阻器
OHF
▲变频器过热
变频器温度太高
检查电机负载、变频器的通风情况及周围温度，在重起动前应等变频器冷却
3、检查机械装置的状态
SCF1
★电机短路
1、变频器输出短路或接地
2、如果几个电机并联，变频器输出有较大的接地泄露电流
施耐德ATS22软启动器使用说明
。 致力于为客户提供安全 、 可靠 、 高效的能源 ，
施耐德电气 2009 年的销售额为 158 亿欧元 ， 拥有超过 100,000 名员工 。 施耐德电气助
您 —— 善用其效 ， 尽享其能 ！
施耐德电气在中国
1987 年 ， 施耐德电气在天津成立第一家合资工厂梅兰日兰
， 将断路器技术带到中国 ， 取代传统保险
决方案融合在一个统一的架构下 ， 通过标准的界面为各行业客户提供一个开放
、 透明 、 节能 、 高效的
能效管理平台 ，为企业客户节省高达 30 ％ 的投资成本和运营成本 。
目录
重要信息 ___________________________________________________________________________________________________________________4 开始之前 ___________________________________________________________________________________________________________________5 文档结构 ___________________________________________________________________________________________________________________6
软起动器设置步骤 ( 另参见 “快速起动”指南 ) ____________________________________________________________________ 7
接收和搬运 ______________________________________________
施耐德ATS22软启动器使用说明
施耐德ATS22软启动器使用说明一、硬件安装1.施耐德ATS22软启动器应固定在安装板上，并通过适当长度的导轨固定在控制柜内。
2.电源线、电机线和控制线需按照规定的接线方法进行接线，确保安全可靠。
3.在安装过程中，应注意避免强电线路与弱电线路的相互干扰，避免引起故障。
二、参数配置1.在使用之前，应先对施耐德ATS22软启动器的参数进行配置。
2.配置参数包括电压、电流、启动方式、停止方式等，根据实际需求进行设置。
3.可通过编程软件或面板按键对参数进行配置，参数设置后需保存。
三、启动与停止1.启动：在配置好参数后，按下启动键，软启动器会根据配置参数进行相应的启动过程。
2.停止：按下停止键即可停止电动机的转动。
3.在运行过程中，可以通过面板按键或远程控制进行启动和停止的操作。
四、维护与保养1.定期检查：定期检查施耐德ATS22软启动器的连接线路是否松动，检查电源线、电机线和控制线的接线是否正常。
2.清洁保养：定期对软启动器进行清洁保养，确保设备的可靠性。
3.注意事项：在维护保养过程中，需要切断电源，确保安全操作。
五、故障排除1.施耐德ATS22软启动器使用过程中可能出现故障，可根据显示屏上的故障代码和说明进行排除。
2.常见故障包括过载、过热、短路等，应按照指示进行处理，确保设备的正常运行。
施耐德ATS22软启动器的使用说明以上述内容为主进行详细介绍，通过硬件安装、参数配置、启动与停止、维护与保养以及故障排除等方面的说明，用户可以更好地了解和使用施耐德ATS22软启动器，确保设备的正常运行。
同时，用户在使用过程中应注意安全操作，保持设备的良好状态。
施奈德ATS48软启动器参数设置
编制： 审核： 批准： 页数：1页
功能
设置值
说明
菜单
代码
名称
Set
菜单
In
电机额定电流
*
电机铭牌额定电流
ILt
限制电流
400％
电机额定电流的百分比
ACC
加速斜坡时间
30S
力矩从0～Tn（额定力矩）的上升时间
Tq0
初始启动力矩
20％
电机额定力矩（Tn）的百分比
Sty
停机类型选择
LOC
电流过载阀值
110％
电机额定电流的百分比
tOL
电流过载时间
60S
电流超过LOC开始延时，低于LOC-10％复位
PHr
防止线路相序颠倒
123
电源相序为L1-L2-L3，反向报故障。
tbS
起动前的时间
2S
自由停车后，下次起动前的延时。
PHL
缺相阀值
10％
电机额定电流的百分比
PtC
激活PTC电机保护
ON
按力矩斜坡启动/减速
LSC
定子损耗补偿
50％
启动不稳定时降低该值
tIG
减速增益
40％
减速不稳定时调整该值
CSC
级联功能激活
OFF
功能无效
ULn
线电压
*
电源电压
FrC
线路频率
*
电源频率
I/O
菜单
LI3
逻辑输入
LIr
故障复位
LI4
逻辑输入
no
无定义
r1
继电器输出R1
rlF
故障继电器（启动器通电动作，故障断开）
