动平衡技术规范及操作指南
动平衡技术规范及操作指南动平衡技术规范及操作指南1、引言1.1 背景本文档旨在为动平衡技术提供详细的规范和操作指南，以确保动平衡的准确性和安全性。
1.2 目的该文档的目的是为动平衡技术提供一套标准化的操作规范，以确保在动平衡工作中能够达到预期的目标，并减少潜在的风险和问题。
2、定义2.1 动平衡动平衡是一种校正旋转机械设备中不平衡量的方法。
它通过在旋转机械的转子上进行调整质量分布来减少或消除不平衡。
2.2 动平衡机动平衡机是专门用于实施动平衡技术的设备。
它可以通过旋转转子并根据测量结果进行质量分布调整。
3、动平衡技术规范3.1 前期准备工作3.1.1 安全措施在进行动平衡技术前，必须确保操作人员和周围环境的安全。
操作人员应戴上个人防护设备，并确保设备处于稳定的工作状态。
3.1.2 测量设备准备准备好所需的动平衡仪和其他测量设备，并确保它们的精确度和良好工作状态。
3.2 动平衡操作流程3.2.1 测量不平衡将待测设备放置在动平衡机上并确保其稳定性。
对设备进行旋转，并使用动平衡仪测量不平衡量。
记录下所得到的数据。
3.2.2 质量分布调整根据测量结果，判断不平衡量的位置和大小。
采取适当的质量分布调整措施，如添加或去除质量，以减少或消除不平衡。
3.2.3 重新测试和校正对调整后的设备进行再次测量，并确保不平衡量已经达到预期的要求。
必要时，进行进一步的调整，直到满足规定的动平衡标准为止。
4、操作指南4.1 设备操作操作人员必须熟悉动平衡机的操作程序和安全要求。
在进行操作之前，应进行充分的培训和指导。
4.2 测量过程测量过程中，应注意测量精度和准确性。
遵循测量设备的使用说明，并确保设备正确校准。
4.3 质量调整质量调整应谨慎进行，遵循相关的操作程序和安全规范。
根据调整前后的测量结果，及时反馈调整效果，并做出适当的进一步调整。
5、附件本文档附带以下附件：- 动平衡技术示意图- 动平衡机操作手册- 动平衡记录表格6、法律名词及注释- 动平衡：校正旋转机械设备中的不平衡量的方法。
动平衡技术规范及操作指南

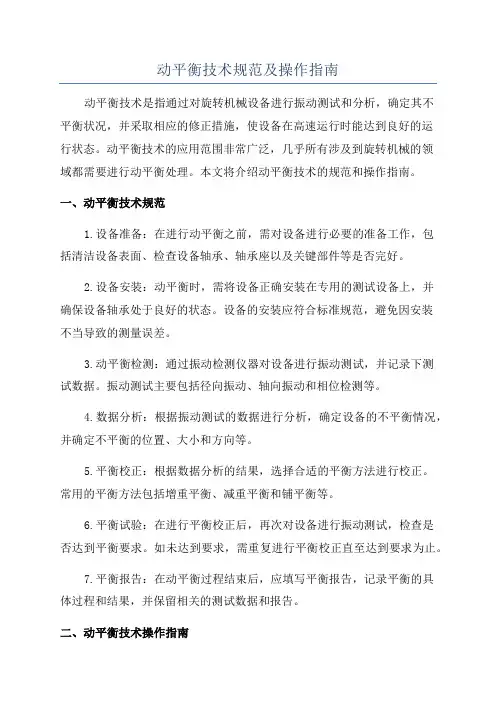

动平衡技术规范及操作指南动平衡技术是指通过对旋转机械设备进行振动测试和分析，确定其不平衡状况，并采取相应的修正措施，使设备在高速运行时能达到良好的运行状态。
动平衡技术的应用范围非常广泛，几乎所有涉及到旋转机械的领域都需要进行动平衡处理。
本文将介绍动平衡技术的规范和操作指南。
一、动平衡技术规范1.设备准备：在进行动平衡之前，需对设备进行必要的准备工作，包括清洁设备表面、检查设备轴承、轴承座以及关键部件等是否完好。
2.设备安装：动平衡时，需将设备正确安装在专用的测试设备上，并确保设备轴承处于良好的状态。
设备的安装应符合标准规范，避免因安装不当导致的测量误差。
3.动平衡检测：通过振动检测仪器对设备进行振动测试，并记录下测试数据。
振动测试主要包括径向振动、轴向振动和相位检测等。
4.数据分析：根据振动测试的数据进行分析，确定设备的不平衡情况，并确定不平衡的位置、大小和方向等。
5.平衡校正：根据数据分析的结果，选择合适的平衡方法进行校正。
常用的平衡方法包括增重平衡、减重平衡和铺平衡等。
6.平衡试验：在进行平衡校正后，再次对设备进行振动测试，检查是否达到平衡要求。
如未达到要求，需重复进行平衡校正直至达到要求为止。
7.平衡报告：在动平衡过程结束后，应填写平衡报告，记录平衡的具体过程和结果，并保留相关的测试数据和报告。
二、动平衡技术操作指南1.准备工作：在进行动平衡前，需要了解设备的技术要求和平衡标准，并对设备进行清洁和检查。
确保设备的整体状态良好，减少外界的干扰。
2.设备安装：将设备安装在平衡测试设备上，并校正设备的位置和固定方式。
保证设备安装牢固，不产生松动和晃动等现象。
3.振动测试：使用振动测试仪器进行设备的振动测试，并记录下测试数据。
在测试过程中，注意测试仪器的准确性和操作方法，避免测量误差。
4.数据分析：根据振动测试的数据，使用专业的数据分析软件进行分析和处理。
确定设备的不平衡情况和不平衡位置，并计算出准确的补偿量。
动平衡操作规程
动平衡操作规程主要用于指导在工程施工和设备运行过程中进行动平衡操作的一系列操作规范。
动平衡操作是对旋转机械、转子、风机、电机等进行动平衡修正的过程，能够消除不平衡的力和转矩，提高设备的运转效率和可靠性。
一、动平衡前的准备工作1. 负责人必须对动平衡原理和操作规程有充分的了解，并指定专人负责动平衡操作。
2. 准备好所需的动平衡设备，包括无刷电动机和传感器等。
3. 对待平衡的设备进行全面的检查，确保设备的旋转轴线、轴承和传动装置等处于正常工作状态。
4. 清洁设备表面，确认没有杂质或者其他物质影响测量结果。
二、动平衡测量前的准备工作1. 安装好动平衡设备，并进行严格的校准，确保准确度和可靠性。
2. 清理待平衡设备的旋转部件，确保不会因为油渍或者灰尘导致测量结果出现误差。
3. 确定测量的转速范围，并将动平衡仪调整为相应的转速。
4. 确保待平衡设备安全可靠地固定，避免在测量过程中发生任何意外。
三、动平衡操作流程1. 确定待平衡设备的旋转轴线，通过测量或者查看设计图纸等方式确定出设备的旋转中心。
2. 将待平衡设备安装到动平衡设备上，并启动设备，保持设备稳定转速。
3. 进行初步的测量和分析，记录下设备的不平衡情况，包括大小和位置。
4. 根据测量结果，选择合适的平衡方法和配重位置。
5. 进行初次校正，将配重放置在合适的位置，确保设备的不平衡力和转矩得到减小。
6. 重新进行测量和分析，判断是否达到了预期的平衡效果。
7. 根据实际情况，调整配重位置和大小，直至设备的不平衡力和转矩达到预期要求。
8. 完成动平衡操作后，停止设备，并进行最终的测量和分析，确保设备已经实现了动平衡。
四、动平衡操作的注意事项1. 动平衡操作必须由经过专业培训并具备相应资质的人员进行，确保操作的准确性和安全性。
2. 动平衡操作必须严格遵守相关的安全规范，包括佩戴好个人防护装备、注意设备停止和断电等操作。
3. 在进行动平衡操作时，应避免产生强烈的振动和噪音，以免对周围环境和其他设备造成影响。
轮胎动平衡机操作规程(3篇)
第1篇一、操作前准备1. 检查设备：开机前，仔细检查轮胎动平衡机各部件是否完好，包括机座、托盘、传感器、显示屏等。
确保各部件连接牢固，无松动现象。
2. 环境检查：操作场地应保持整洁，无杂物。
检查电源线是否完好，确保操作过程中无安全隐患。
3. 检查轮胎：确保轮胎无破损、鼓包等异常情况，胎压符合标准。
二、操作步骤1. 将轮胎放置在托盘上，调整托盘高度，使轮胎中心线与传感器中心线对齐。
2. 启动设备：打开电源开关，进入操作界面。
3. 设置参数：根据轮胎型号、尺寸等信息，在操作界面中设置相应的参数。
4. 启动平衡：点击“开始”按钮，启动轮胎动平衡功能。
5. 观察显示屏：在平衡过程中，观察显示屏上的数据变化。
当数据稳定后，记录不平衡量。
6. 安装配重块：根据显示屏上显示的不平衡量，在轮胎对应位置安装配重块。
7. 重新平衡：安装配重块后，再次启动平衡功能，确保轮胎平衡。
8. 关闭设备：平衡完成后，关闭电源开关，取出轮胎。
三、注意事项1. 操作过程中，严禁触摸旋转部位，防止发生意外伤害。
2. 确保配重块安装牢固，避免在行驶过程中脱落。
3. 操作过程中，注意观察显示屏数据变化，确保轮胎平衡。
4. 平衡完成后，检查轮胎外观，确保无异常情况。
5. 定期对轮胎动平衡机进行维护保养，确保设备正常运行。
6. 操作人员应熟悉设备操作规程，提高安全意识。
四、操作结束1. 关闭设备：操作完成后，关闭电源开关，拔掉电源线。
2. 清理场地：清理操作场地，保持整洁。
3. 检查设备：检查轮胎动平衡机各部件，确保无损坏。
通过以上操作规程，可以有效保障轮胎动平衡机的操作安全，提高轮胎平衡质量，确保车辆行驶安全。
第2篇一、目的为确保轮胎动平衡机安全、准确、高效地使用，防止操作过程中发生意外事故，特制定本规程。
二、适用范围本规程适用于公司内部所有使用轮胎动平衡机的员工。
三、操作流程1. 准备工作（1）检查设备外观，确保无损坏、松动现象。
（2）检查电源电压，确保符合设备要求。
动平衡操作规程和计算
动平衡操作规程1．操作前检查设备、电气是否正常，防护装置是否齐全，并加注润滑油，空转试车。
2．吊装工件要平稳地放在机床架上，夹持牢固，擦净油污。
平衡块要紧固牢靠，不能有松动现象。
要有防止工件跳出的保险装置。
3．支承部位加润滑油。
室温20℃以上加30＃润滑油，室温20℃以下加20＃润滑油。
4. 开机试验时让速度缓慢升起。
注意观察转子运转情况，发现异常必须“紧急停机”。
运转时，操作人员要站在侧面不准接触转动部分。
5. 第一次开机后测得的“初始不平衡”数据即“相位”和“不平衡重量”要记录下来，然后停机配重。
6. 根据测得的数据，在相应的“相位”加上相应的“不平衡重”的橡皮泥，并粘贴牢靠。
经过2～3次反复试验，达到“许用不平衡”要求。
7. 将平衡好的转子反转180度进行开机校验。
观察“剩余不平衡重”是否相等，相位前后是否相差180度。
如果“相位”和“重量”不对，需分析原因，重新反复校验以达到要求。
8. 去重和配重处理：在转子粘贴橡皮泥部位，逐步进行打磨“去重”，或者焊接“配重”处理。
一般应开机2～3次进行观察，以免多去、多配，直至达到允许不平衡重要求。
9. 验收：由技术人员或主管领导检查验收。
一般选5～10倍剩余不平衡重进行检验，测试结果应与所加重量相符，且相位正确。
否则，需重新试验。
10. 工作完毕，切断电源，清理工作现场。
填写动平衡试验报告，操作人员、技术人员或主管签字，加盖单位公章后交用户。
转子剩余不平衡量的计算1、计算转子的许用不平衡度eper=(G×1000)／（n/10）eper―――许用不平衡度， g·mm/kg ；G―――平衡精度等级， mm/s ；n-------工件工作转速， r/min 。
2．许用不平衡量的计算Uper = eper·mm------工件旋转质量，kg；Uper----许用不平衡量，g·mm 。
例：某工件工作转速1400r/min，平衡精度等级取6.3，工件重量20 Kg则：eper=(6.3×1000)／（1400/10）=6300／140=45μ＝45g·mm/kgUper =eper·m = 45×20 =900 g·mm常用各种刚性转子的平衡品质等级。
动平衡实验操作规程(3篇)
第1篇一、实验目的1. 了解动平衡的基本原理和操作方法；2. 掌握动平衡实验的操作步骤；3. 学会使用动平衡机进行动平衡实验；4. 提高对设备故障的判断和排除能力。
二、实验原理动平衡是指通过在转子上添加或去除质量块，使得转子在旋转过程中产生的离心力相互抵消，从而达到减少振动、提高旋转精度和稳定性的目的。
三、实验仪器与材料1. 动平衡机；2. 转子；3. 质量块；4. 钻头；5. 量具（游标卡尺、塞尺等）；6. 记录本。
四、实验步骤1. 准备工作（1）检查动平衡机是否处于正常工作状态，如有异常情况，及时排除；（2）清洁转子、质量块和动平衡机，确保无异物；（3）根据转子重量选择合适的动平衡机。
2. 安装转子（1）将转子安装到动平衡机的转轴上，确保转子与转轴同心；（2）调整转子位置，使转子在动平衡机上平衡。
3. 参数设置（1）根据转子重量和转速，设置动平衡机的参数；（2）选择合适的平衡面数、分度方向和配重方式。
4. 动平衡实验（1）启动动平衡机，进行动平衡实验；（2）观察转子在动平衡过程中的振动情况，根据振动数据调整质量块的位置和大小；（3）重复上述步骤，直至达到动平衡要求。
5. 结果分析（1）记录动平衡实验数据，包括平衡精度、振动情况等；（2）分析动平衡实验结果，评估转子的平衡状态。
6. 实验结束（1）关闭动平衡机，卸下转子；（2）清理实验现场，回收实验器材。
五、注意事项1. 操作动平衡机时，注意安全，避免发生意外；2. 在调整质量块时，应轻柔操作，避免对转子造成损伤；3. 动平衡实验过程中，应密切观察转子的振动情况，及时调整质量块；4. 实验结束后，应及时清理实验现场，确保设备安全。
六、实验报告1. 实验目的；2. 实验原理；3. 实验仪器与材料；4. 实验步骤；5. 实验数据；6. 结果分析；7. 实验结论。
通过本次动平衡实验，使学生掌握动平衡的基本原理和操作方法，提高对设备故障的判断和排除能力。
动平衡技术要求规范及操作指南设计
实用标准文档YYW-20T技术规范一、可平衡零件规格1.工件质量（包括平衡夹具）a.最小500Kgb.最大20000Kg2.每个支承座最大载荷10500Kg3.工件最大直径Φ2500mm4.工件轴径范围a.小滚轮组Φ50~Φ190mmb.中滚轮组Φ190~Φ300mmc.大滚轮组Φ300~Φ400mmd.大滚轮组Φ190~Φ300mm5.工件两支承间距离400~4400mm二、驱动主轴a.主轴电机：YVF2250M-4/B3 55KWb.平衡转速范围：100~1250r/min三、使用条件1.环境温度：-10~50℃2相对环境温度不超过85%3.电源：交流380V、50Hz，允许±10%的波动4.周围无强磁场及大的振动设备。
5.变速器型号：QJ五档系列变速器QJ805。
四、平衡精度1.最小可达剩余不平衡量：e mar≤0.4gmm/Kg2.不平衡量减少率：URR≥95%。
YYH-2000技术规范一、可平衡零件规格1.工件质量（包括平衡夹具）a.最小500Kgb.最大2000Kg2.每个支承座最大载荷1050Kg3.工件最大直径Φ1600mm4.工件轴径范围a.小滚轮组Φ15~Φ190mmb.中滚轮组Φ190~Φ290mm5.工件两支承间距离280~3100mm(圈带驱动)140~2250 mm(联轴节驱动)二、驱动a.联轴节驱动电机：YVF2180L-4/B3 22KWb.圈带驱动电机：YVF2180L-4/B5 22KWc.平衡转速范围：100~1200r/min三、使用条件1.环境温度：-10~50℃2相对环境温度不超过85%3.电源：交流380V 、50Hz ，允许±10%的波动4.周围无强磁场及大的振动设备。
四、平衡精度1.最小可达剩余不平衡量：e mar ≤0.2gmm/Kg2.不平衡量减少率：URR ≥95%。
操作指南1 安装 参照系统接线图（图电传感器插头和电源插头插好，一般情况下不需要变动。
