管道支架安装规范要求及安装间距
消防管道支架设置的高度和间距-消防支架规范
消防管道支架设置的高度和间距-消防支架规范引言概述：消防管道支架的设置高度和间距是确保消防管道的稳定性和安全性的重要因素。
根据相关消防支架规范，合理的设置高度和间距可以有效避免管道的倾斜、下沉和振动等问题，确保消防系统的正常运行。
本文将从五个大点阐述消防管道支架设置的高度和间距的规范要求。
正文内容：1. 管道支架的高度规范要求1.1 确定支架高度的依据根据消防支架规范，管道支架的高度应根据管道的直径、材质和重量等因素来确定。
一般情况下，支架的高度应使管道与地面保持一定的距离，以便进行维护和检修工作。
1.2 高度设置的要求管道支架的高度设置应满足以下要求：首先，支架的高度应保证管道不会与地面或其他设备发生冲突；其次，支架的高度应使管道保持水平或适当的倾斜，以确保管道内流体的正常流动；最后，支架的高度应符合人体工程学原理，方便操作和维护。
2. 管道支架的间距规范要求2.1 确定支架间距的依据管道支架的间距应根据管道的直径和材质等因素来确定。
较大直径的管道和重量较大的管道需要更密集的支架设置，以确保管道的稳定性。
2.2 间距设置的要求管道支架的间距设置应满足以下要求：首先，支架的间距应使管道能够均匀受力，避免出现局部过载的情况；其次，支架的间距应使管道保持水平或适当的倾斜，以确保管道内流体的正常流动；最后，支架的间距应考虑到管道的热胀冷缩和振动等因素，避免管道的变形和破裂。
3. 管道支架的安装要求3.1 安装方式根据消防支架规范，管道支架的安装方式应符合相关标准和规范要求，如使用合适的支架类型、固定方式和连接件等。
3.2 安装位置管道支架的安装位置应考虑到管道的走向、支架的高度和间距要求，以确保支架的稳定性和管道的正常运行。
3.3 安装质量控制管道支架的安装质量应符合相关标准和规范要求，如支架的固定牢固、连接件的可靠性和支架的平整度等。
4. 管道支架的材料要求4.1 材料的选择根据消防支架规范，管道支架的材料应选择具有足够强度和耐腐蚀性能的材料，如钢材、不锈钢等。
管道支架距离
国标《建筑给排水及采暖工程施工质量验收规范》GB50242-2002中对管道支架有如下要求：
第3.3.7条管道支、吊、托架的安装，应符合下列规定：
1、位置正确，埋设应平整牢固；
2、固定支架与管道接触应紧密，固定影牢固；
3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求；
4、无热伸长管道的吊架、吊杆应垂直安装；
5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移；
6、固定在建筑结构上的支、吊架不得影响结构的安全
第3.3.8条钢管水平安装的支、吊架间距不应大于下表的规定：
钢管管道支架的最大间隙
公称直径/mm 15 20 25 32 40 50 70 80 100 125 150 200 250
保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 支架的最大间距/m
不保温管 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11。
消防管道支架间距

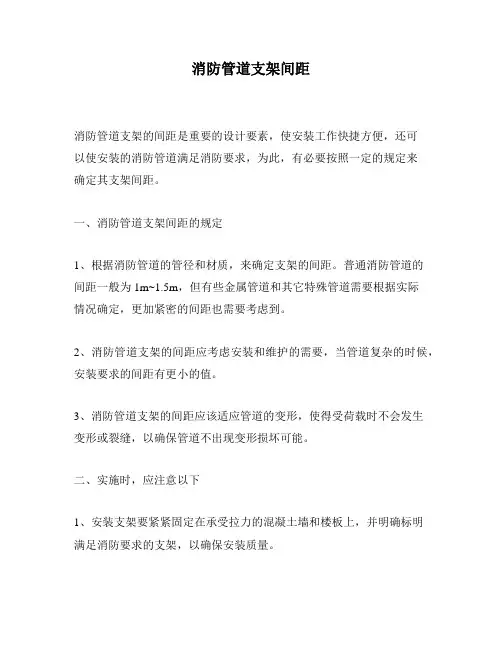

消防管道支架间距
消防管道支架的间距是重要的设计要素，使安装工作快捷方便，还可
以使安装的消防管道满足消防要求，为此，有必要按照一定的规定来
确定其支架间距。
一、消防管道支架间距的规定
1、根据消防管道的管径和材质，来确定支架的间距。
普通消防管道的
间距一般为1m~1.5m，但有些金属管道和其它特殊管道需要根据实际
情况确定，更加紧密的间距也需要考虑到。
2、消防管道支架的间距应考虑安装和维护的需要，当管道复杂的时候，安装要求的间距有更小的值。
3、消防管道支架的间距应该适应管道的变形，使得受荷载时不会发生
变形或裂缝，以确保管道不出现变形损坏可能。
二、实施时，应注意以下
1、安装支架要紧紧固定在承受拉力的混凝土墙和楼板上，并明确标明
满足消防要求的支架，以确保安装质量。
2、支架安装位置应距离墙体或楼板至少100mm，距离其它建筑物结构或机械设备也至少100mm以上，并要保证和地面的安装宽度满足规定
的值。
3、安装完支架后，要进行功能试验，看看支架安装是否满足规定要求，确保其功能可靠，准确地固定住消防管道。
4、当改变管道布置方向时，要注意支架的设计和安装方式，确保在墙
壁上改变方向时承受力的均匀分布，并使用合适的支架，以确保由支
架承受的荷载达标。
总的来说，消防管道支架的间距安装是一个重要的设计决定，既可以
节约安装工作的成本，也可以保证消防系统的安全性能。
因此，在使
用过程中，应该严格符合上述消防管道支架间距的相关要求和标准，
以确保消防管道的安全使用。
管道支架安装规范要求及安装间距
管道支架安装规范要求及安装间距
一、管道支架安装规范要求
1.支架材料应符合设计要求，表面应平整光洁、无氧化皮和锈蚀。
2.管道支架的安装应符合设计图纸和规范要求，支架制作和安装材料符合工程质量、安全、可靠和经济的原则。
3.进行支架的安装应符合规范要求，牢固可靠，对管道造成的应力要小。
4.支架安装面应与管道轴线平行，径向误差不得超过2%，垂直误差不得超过5mm/m，水平误差不得超过3mm/m。
5.在支架安装中，可能出现的部分冲裁和塑性变形，不得超过管道准确的轴线。
6.在支架安装前，应对支架进行测试，确保支架结构的稳定和可靠。
7.支架应定期检查，可适时进行维护和更换。
二、管道支架安装间距
1.常规间距
1）直管道（稳定管道）：水平支架间距不大于2m，垂直支
架间距不大于3m。
2）法兰管道（易脱落管道）：水平支架间距不大于1.5m，垂
直支架间距不大于2m。
备注：稳定管道是指在机械和温度变化下不易变形的管道，易脱落管道是指会因机械或温度变化而变形或位移的管道。
2.次常规间距
1）同一层安装的管道支架间距不应大于直线间距的1.5倍。
2）同一层安装的管道支架间距不应小于直线间距的1/3。
3）竖向管道的安装支架，支架间距应根据实际情况进行设计。
支架高度不应大于5m，支架跨距不应小于1.5m。
注：直线间距是指管道的长度。
管道支架安装规范要求及安装间距
管道支架安装规范要求及安装间距在工程结构施工完毕以后，系统管道安装的第一步就是管道支架的安装，管道支架的安装有着严格的规范要求，在搭建管道支架的过程中一定要严格按照规范要求来执行。
管道支架又被称为管道支座、管部等，是管道的制成结构，下面小编就为大家介绍一下管道支架安装规范要求及安装间距。
管道支架简介管道支架是用于地上架空敷设管道支承的一种结构件，分为固定支架、滑动支架、导向支架、滚动支架等。
管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。
它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。
设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。
设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。
管道支架安装规范1、位置正确，埋设应平整牢固。
2、固定支架与管道接触应紧密，固定影牢固。
3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求。
4、无热伸长管道的吊架、吊杆应垂直安装。
5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
6、固定在建筑结构上的支、吊架不得影响结构的安全。
管道支架安装规范：管道支架安装要点除埋地管道外，管道支架制作与安装是管道安装中的第一道工序。
固定支架必须严格安装在设计规定的位置，并与土建结构牢固结合，当固定支架的混凝土强度没有达到设计要求时，固定支架不得与管道固定，井应防止外力破坏。
支架在预制的混凝土墩上安装时，混凝土的抗压强度必须达到设计要求；滑动支架的滑板面露出混凝土表面的允许偏差为-2mm，支架的位置应正确，埋设平整、牢固，坡度符合设计规定，支架处不得有环焊缝。
支架顶面高程允许偏差为-5～Omm，活动支座支承管道滑托的钢板面的高程允许偏差为-10—0mm。
管道支架的支承表面的标高可以采用在其上都加设金属垫板的方式进行调整，但金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接。
管道支架安装规范要求及安装间距
管道支架安装规范要求及安装间距在工程结构施工完毕以后，系统管道安装的第一步就是管道支架的安装，管道支架的安装有着严格的规范要求，在搭建管道支架的过程中一定要严格按照规范要求来执行。
管道支架又被称为管道支座、管部等，是管道的制成结构，下面小编就为大家介绍一下管道支架安装规范要求及安装间距。
管道支架简介管道支架是用于地上架空敷设管道支承的一种结构件，分为固定支架、滑动支架、导向支架、滚动支架等。
管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。
它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。
设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。
设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。
管道支架安装规范1、位置正确，埋设应平整牢固。
2、固定支架与管道接触应紧密，固定影牢固。
3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求。
4、无热伸长管道的吊架、吊杆应垂直安装。
5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
6、固定在建筑结构上的支、吊架不得影响结构的安全。
管道支架安装规范：管道支架安装要点除埋地管道外，管道支架制作与安装是管道安装中的第一道工序。
固定支架必须严格安装在设计规定的位置，并与土建结构牢固结合，当固定支架的混凝土强度没有达到设计要求时，固定支架不得与管道固定，井应防止外力破坏。
支架在预制的混凝土墩上安装时，混凝土的抗压强度必须达到设计要求；滑动支架的滑板面露出混凝土表面的允许偏差为-2mm，支架的位置应正确，埋设平整、牢固，坡度符合设计规定，支架处不得有环焊缝。
支架顶面高程允许偏差为-5～Omm，活动支座支承管道滑托的钢板面的高程允许偏差为-10—0mm。
管道支架的支承表面的标高可以采用在其上都加设金属垫板的方式进行调整，但金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接。
pvc管支架间距规范
pvc管支架间距规范PVC管是一种常见的管材，它广泛应用于建筑、工业、医疗等领域。
在安装PVC管时，管支架的间距是一个非常重要的问题。
正确的支架间距可以确保管道的稳定性和安全性。
那么，PVC管支架间距应该符合哪些规范？首先，支架间距的规范需要考虑管径、管壁厚度、载荷等因素。
对于单根管道来说，支架间距的计算公式为：L=K/1000×W×H×[(T/2S)2+(2C-B)/(2S)]1/2，其中L为支架间距，K 为支架间距系数，W为管道载荷，H为管道长度，T为管道内径，S为管壁厚度，C为管道弯矩系数，B为管道弯曲半径。
根据不同的管径和管壁厚度，支架间距系数也不同。
例如，当PVC管径为100mm，壁厚为3.7mm时，支架间距系数K为3.0。
而当管径和壁厚不同时，支架间距系数也相应地会发生变化。
在计算支架间距时，需要根据实际情况确定正确的支架间距系数。
其次，支架间距的规范还需要考虑管道的使用环境。
在高温、高压、强酸、强碱等特殊条件下，支架间距需要适当加密，以确保管道的安全性。
对于吊装式管道，支架间距的规范也有所不同。
在该管道上，支架间距需要根据实际情况进行调整，以确保该管道的安全性和稳定性。
在实际的管道安装中，还需要考虑管道的敷设高度、水平度、坡度等因素。
这些因素会对支架间距产生影响，需要在计算支架间距时加以考虑。
除此之外，还需要在支架的选择和安装上注意细节，例如支架的质量、安装方式等。
总之，PVC管支架间距是一个非常重要的问题，需要按照规范计算和安装。
只有正确地计算出支架间距、选择适当的支架和进行正确的安装，才能保证管道的安全性和稳定性。
对于工程师和施工人员来说，这些都是非常重要的问题，需要认真对待。
电气管道支架间距安装规范
电气管道支架间距安装规范随着现代化建筑技术的不断进步，电气管道的管道支架安装规范也越来越受到大家的重视。
电气管道支架的安装是一个相当重要的环节，应该按照合理的间距进行，以保证管道在使用过程中的安全性和可靠性。
那么，电气管道支架间距应该如何设置呢？首先，电气管道支架间距应该遵循以下原则：1. 不影响管道的钢性和刚性；2. 不影响管道的线性拓展；3. 确保管道有足够的支持力；4. 确保支架之间的距离合理。
在进行间距设置前，我们需要了解电气管道支架的主要种类。
1. U形支架：适用于水平和垂直的管道，具有优异的支撑能力；2. Z形支架：适用于水平和倾斜的管道，具有较强的承载能力；3. J形支架：适用于水平管道，具有良好的支撑能力。
电气管道支架间距应该如何设置？一般而言，管子的间距和管子经验成反比，也就是说，管径越大，管道支架的间距就应该越大，这样才能在确保足够的支持力的同时保持支架之间的距离合理。
电气管道支架的间距设置可以参照以下四点：1. 一般情况下，水平管道的支架距离应该不超过3M，而垂直管道的支架距离应该不超过1.5M；2. 对于纵向管道，支架的距离可以根据管道的直径、管道的材料、管道的重量和管道的运行环境等因素进行调整，可以在1.5M-2M之间；3. 对于比较大的管道，我们可以采用多点支撑的方式，在保证管道稳定的前提下，尽量使支架之间的距离保持平均；4. 靠近管道弯头、变径和阀门等的地方，应该适当增加支架的间距，以加强支撑和减小管道的振动。
此外，当电气管道支架的距离小于管道直径的1/5时，应该安装导流板或减震装置，从而避免管道因过于接近而发生摩擦和磨损等现象。
最后，需要特别注意的一点是，电气管道支架间距设置虽然以通用的公式为准，但也不能完全照搬，还需要根据不同的管道进行操作，同时注意实测情况，及时进行调整。
总之，在进行电气管道支架间距安装规范时，要充分考虑管道的钢性和刚性、管道的线性拓展、管道的支持力、支架之间的距离、管道直径、管道材料、管道重量、管道运行环境等多方面因素，以达到支架距离合理的目的，保证管道在使用过程中的安全性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道支架安装规范要求及安装间距
在工程结构施工完毕以后，系统管道安装的第一步就是管道支架的安装，管道支架的安装有着严格的规范要求，在搭建管道支架的过程中一定要严格按照规范要求来执行。
管道支架又被称为管道支座、管部等，是管道的制成结构，下面小编就为大家介绍一下管道支架安装规范要求及安装间距。
管道支架简介
管道支架是用于地上架空敷设管道支承的一种结构件，分为固定支架、滑动支架、导向支架、滚动支架等。
管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。
它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。
设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。
设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。
管道支架安装规范
1、位置正确，埋设应平整牢固。
2、固定支架与管道接触应紧密，固定影牢固。
3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求。
4、无热伸长管道的吊架、吊杆应垂直安装。
5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
6、固定在建筑结构上的支、吊架不得影响结构的安全。
管道支架安装规范：管道支架安装要点
除埋地管道外，管道支架制作与安装是管道安装中的第一道工序。
固定支架必须严格安装在设计规定的位置，并与土建结构牢固结合，当固定支架的混凝土强度没有达到设计要求时，固定支架不得与管道固定，井应防止外力破坏。
支架在预制的混凝土墩上安装时，混凝土的抗压强度必须达到设计要求；滑动支架的滑板面露出混凝土表面的允许偏差为-2mm，支架的位置应正确，埋设平整、牢固，坡度符合设计规定，支架处不得有环焊缝。
支架顶面高程允许偏差为-5～Omm，活动支座支承管道滑托的钢板面的高程允许偏差为-10—0mm。
管道支架的支承表面的标高可以采用在其上都加设金属垫板的方式进行调整，但金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接。
具有不同位移量或位移方向不同的管道，当设计无特殊要求时，不得共用同一吊杆或滑托。
支架上承接滑托的滑动支承板、滑托的滑动平面和导向支架的导向板滑动平面应平整、光滑、接触良好，不得有歪斜和卡涩现象。
固定支架处的固定角板，只允许与管道焊接，切忌与固定支架结构焊接，以防形成“死点”，限制了管道的伸缩，极易发生事故。
管沟敷设时，在距沟口0.5m处应设支（吊）架。
无热位移管道滑托、吊架的吊杆应垂直于管道轴线安装；有热位移管道滑托、吊架的吊杆中心应处于与管道位移方向相反的一侧，其位移量应按设计要求进行安装，设计无要求时应为计算位移量的1/2.，弹簧支、吊架的安装高度应按设计要求进行调整。
弹簧的临时固定件，应待管道安装、试压、保温完毕后拆除。
直埋供热管道和在外力作用下不允许有变形的管道的折点处应按设计的位置和要求设置固定墩，以保证管道系统的稳定性。
当设计未要求时，固定墩的质量应符合如下要求：混凝土固定墩的强度等级不低于C20；钢筋直径不应小于8mm，其间距不应大于250mm；钢筋应双层布置，保护层不应小于30mm；管道穿过固定墩处，孔边应设置加强筋。
管道支架安装规范：管道支架的安装要求
1、管道支架的安装位置和标高应符合设计文件的规定，其偏差不得影响管道的安装尺寸。
2、核查管沟、管架的规格、尺寸和强度；核查预埋件的位置、规格和平整度，必要时应用水平仪检测支架预埋板面的标高；对于有坡度的管道，应根据两点间的距离和坡度大小，算出两点间的高度差，然后在两点拉一直线，按照支架的间距，在墙上或柱子上画出每个支架的位置。
室外管道支架允许偏差土10mm，室内允许偏差为士5mm，同一管道上的支架标高允许误差值应一致。
3、全面检查预制的支架质量，按其规格运到安装现场相适用的位置。
4、接管线的测量定位桩定出管道支架的位置线，固定后的支架位置应正确，安装要平整牢固，与管子接触良好，一般不得有间隙。
5、固定支架应严格按设计文件要求安装在牢固的结构物上，并在补偿器预拉伸前固定。
在有位移的直管上，不得安装一个以上的固定支架。
管道投入运行时，周定支架处不得移动。
6、在梁、屋架或其他金属构件上安装支架，必须经设计部门同意，但不得在钢筋混凝土粱和屋架上打洞或钻孔。
7、导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象，滑托与滑槽两侧应有3-5mm间隙。
有轴向位移的活动支架，其滑托应向位移方向相反的一侧偏移安装，偏移值为该支架处管道轴向位移值的一半。
8、无热位移的管道，其吊杆应垂直安装。
有轴向位移的吊架，其吊杆应向位移方向相反的一侧倾斜安装，倾斜量为该吊架处管道轴向位移值的一半。
两根热位移方向相反或位移值不等的管道，除设计有规定者外，不得使用同一吊杆。
9、弹簧支、吊架的弹簧安装高度，应按设计要求调整，并作出记录。
弹簧的临时固定件，应在管道系统安装、试压、绝热完毕后方可拆除。
管道安装时尽量不使用临时支、吊架。
如必须使用时，应有明显标记，并不得与正式支、吊架位置冲突，管道安装完毕后应及时拆除。
10、铸铁、铅、铝管道及大口径管道上的阀门，应设有专用支架，不得以管道承重。
如管道紧固在槽钢或工字钢的翼板斜面上时，其螺栓应有相应的斜垫片。
11、采用焊接法安装的支架，不得有欠焊、漏焊、未焊透及焊接裂纹等缺陷。
管托与管道焊接时，不得有咬肉和烧穿等缺陷。
12、有热位移的管道，在热负荷状态下，应及时对支、吊架进行检察与调整。
对于固定在建筑结构上的支架，不得影响结构的安全。
管道支架安装规范：管道支架安装间距
1、一般管道固定支架间距的确定原则
①、管道固定支架是用来承受管道因热胀冷缩时所产生的推力，为此，支架和基础需坚固，以承受推力的作用。
②、固定支架间距的大小直接影响管网的经济性，因此，要求固定支架布置合理，使固定支架允许间距加大以减少管架数量。
2、固定支架间距必须满足的条件
①、管道的热伸长量不得超过补偿器的允许补偿量；
②、管段因热膨胀产生的推力不得超过固定支架所能承受的允许推力值；
③、不宜使管道产生纵向弯曲。
3、热力管道直管段允许不装补偿器的最大长度。
管道支架的安装有很多的地方需要注意，管道支架是在施工过程中起着至关重要的作用，任何一个地方都不能马虎，工程类的建筑涉及很多人的生命安全，所以建筑工人们一定要做到对别人负责，对己负责。
