（四）稳压器 现代大功率压水堆核电站都采用电热式稳压器。 电热式稳压器一般采用立式圆柱形结构。用来 抑制压力升高的喷雾器安置在稳压器上部蒸汽空间 的顶端。限制压力降低的电加热元件安置在稳压器 下部水空间内。
23
第三章 核电站动力装置
核工业基础知识
三、一回路辅助系统 （一）化学和容积控制系统 核电站的化学容积控制系统的作用是调节一回 路系统中稳压器的液位，以保持一回路冷却剂容积； 调节冷却剂中的硼浓度，以补偿反应堆在运行过程 中反应性的缓慢变化；通过净化冷却剂及添加化学 药剂，保持一回路的水质。 （二）主循环泵轴密封水系统 （三）硼回收系统 （四）补给水系统 （五）取样系统及分析室
9
核工业基础知识
第二章 核反应堆
反应堆本体的组成和结构
第三节
反应堆总体结构均可分为反应堆本体和回路系统 两部分。 反应堆本体通常由反应堆（压力）容器、堆芯 （活性区）、堆内构件及控制棒驱动机构等几部分组 成，如图3所示。
10
核工业基础知识
第二章 核反应堆
图 3 反 应 堆 的 构 成
11
核工业基础知识
核工业基础知识核工业基础知识前言第一章核燃料循环第二章核反应堆第三章核电站动力装置第四章核燃料的开采冶炼和浓缩第五章核燃料元件的制造第六章乏燃料后处理第七章带电粒子加速器第八章核聚变装置第九章核设施退役第十章放射性废物的贮存处理和处置核工业基础知识核工业基础知识简要介绍核燃料循环体系核反应堆核动力堆装置核燃料开采冶炼和浓缩核燃料元件制造核燃料后处理带电粒子加速器核聚变装置核设施退役及放射性三废处理处置等
18
第三章 核电站动力装置
核工业基础知识
二、一回路系统及主要设备 压水堆核电站的一回路系统除了反应堆之外的 主要设备有：蒸汽发生器、冷却剂主循环泵、稳压 器及主管道等。 （一）反应堆压力容器 压力容器是压水堆核电站中最关键的高温高压 设备。
核电站如何处理核废料,你造吗？
随着核能事业的不断发展，核能发电过程中产生放射性乏燃料的数量也将随之增加，这也将成为核能利用发展道路上急需解决的问题，如何管理好放射性核废料？各国的办法各不相同，本文整理了一些核废料处理方法，以供读者参考。
核废料是指核电站在运行中产生的含有放射性的物质，从技术层面来看，核废料主要分为高放射性、中放射性、低放射性三种，一般可归为高放射性核废料和中低放射性核废料两类。
高放射性核废料主要包括核燃料在发电后产生的乏燃料及其处理物。
这些废料包括铀、钚和高放射性元素裂变过程中产生的废弃物。
大多数高级别废弃物中的放射性同位素具有超强的辐射和极长的半衰期（有的超过10万年），对人体的危害巨大，如只需10毫克钚就能致人毙命，而这些核废料降低到安全放射性水平也需要相当长的时间。
中低放射性核废料一般包括核电站的污染设备、检测设备、运行时的水化系统、交换树脂、废水废液和手套等劳保用品。
中低放射性核废料危害较低，它的放射性级别和放射性同位素的半衰期比较小，通常储存10到50年的时间后，其中的放射性同位素就会衰变，而此时的废物可以作为普通垃圾丢弃。
因此各种核废料处置方法是不一样的。
废弃物的放射性会随着时间减弱，因此处理核废物的原则是将其隔离起来直到它不再构成危险。
这意味着从核电站和核武器产生的废物经过几千年的时间才可以再处理。
目前，核废料的主要处理方法是将低放射性的废料隔离、存储，中放射性的废料近地面处理，那些高放射性的废物则通过深度填埋和变形的方式进行处理。
核废料的初步处理成功将核废料与生物圈隔离需要复杂的处理和管理过程。
这个处理过程伴随着一个包括存贮、处理或将废弃物转化为无毒形式的长期的管理策略。
世界各国政府都在探究废弃物管理和处理的方式，尽管在高级别废弃物的管理方案方面的进展有限。
玻璃化冷冻保存放射性废弃物的长期存储需要将其转化成一个稳定的形式。
其中一种方法是玻璃化冷冻保存。
目前，在塞拉菲尔德的高级别放射物就是先将其和糖混合起来，然后煅烧。
中国核燃料循环执行“闭计划”
中国核燃料循环执行“闭计划”作者：暂无来源：《环境与生活》 2016年第9期本刊主笔季天也前些时，一则有关“核燃料循环项目选址”的消息，引发舆论热议。
然而多数人并不了解核燃料循环是个“神马东东”。
那么从科学的角度看，所谓的核燃料循环是个什么项目？建它干吗用呢？世界核燃料循环方法有两种核燃料循环，指的是核燃料从铀矿开采冶炼后的纯化转化开始，到反应堆中发电、核燃料后处理厂回收利用、废物处置的整套过程。
以核电站反应堆为过程分界线，铀纯化转化，铀浓缩及燃料加工制造等，被称为核燃料循环前端；用过的核燃料（即乏燃料）从反应堆里卸出来后，经历的冷却储存、后处理、回收复用或最终处置等过程，则称为后端。
乏燃料的安全出路有两条，一是“一次通过”策略，即乏燃料不再用了，将其按照高放射性废物的处置方法，把乏燃料经冷却和特殊包装后长期贮存，或进行500 ～ 1000米的深埋，以屏蔽放射性和衰变热。
这种方法属于开式循环，采用此方法代表国家有美国、加拿大、西班牙、瑞典、芬兰等。
二是后处理策略，即回收乏燃料中还没烧完和仍有利用价值的铀、钚等放射性核素，其余的再按放射性等级分门别类进行处理，属于闭式循环，代表国家有法国、中国、英国等。
采用哪种循环方案，是由成本、安全性、地理条件等诸多因素综合决定的，各国都有基于各自国情的考虑，方案本身并没有绝对的好坏之分，都是需要高标准、严要求的技术活。
关于处理放射性废物的更多信息，《环境与生活》2015年8月号《处理好的核废物辐射小于X光》一文有详细介绍，这里就不再赘述啦。
铀资源开发冶炼难度不低，总量也不大。
出于省“铀”和废物减排的考虑，我国早在上世纪80年代核电发展之初，就确定了闭式燃料循环方案。
核循环厂辐射相当每年两次胸透我国拟建的核燃料循环项目，就是负责闭式循环后端环节的后处理部分。
2013年，中核集团与世界核燃料循环后端的龙头企业法国阿海珐集团（Areva），签署了大型商业后处理-再循环工厂项目合作意向书。
核燃料循环检测考核试卷
考生姓名：__________答题日期：__________得分：__________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.核燃料循环中，以下哪个过程是用于提取铀矿物的？（）
A.矿石开采
B.矿石破碎
C.铀提取
D.尾矿处理
2.下列哪项不属于核燃料循环的前端？（）
A.矿石开采
B.燃料制造
C.核反应堆运行
D.核燃料浓缩
3.核燃料循环中，铀-235的浓缩过程属于以下哪个环节？（）
A.前端
B.后端
C.中端
D.侧端
4.以下哪种类型的核反应堆最常用在核电站中？（）
A.轻水反应堆
B.重水反应堆
C.高温气冷堆
A.铀提取
B.燃料制造
C.核燃料浓缩
D.核燃料后处理
14.以下哪种核燃料循环后处理方法可以将核废料转化为稳定的固体形式？（）
A.溶剂萃取
B.离子交换
C.玻璃固化
D.水泥固化
15.核燃料循环中的核燃料后处理主要包括以下哪些步骤？（）
A.酸浸出
B.溶剂萃取
C.电子束焊接
D.离子交换
16.以下哪个选项不属于核燃料循环中的核废料处理方法？（）
C.核废料处理技术
D.环境因素
8.以下哪些类型的燃料可以被用于快中子反应堆？（）
A.铀-235
B.钚-239
C.钍-232
D.铀-238
9.核燃料循环的管理和监督旨在以下哪些方面？（）
A.防止核扩散
B.确保核安全
C.保护环境
D.促进核能发展
核燃料循环后端 PPT
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
乏燃料：大部分238U(95%)， 235U（小于0.83%）, 一定数量Pu（1％），裂变产物(约3%)
后处理的目的：提高资源利用——回收乏燃料中 的铀、钚进行再循环(MOX) 改进废物管理——减少废物体积， 实施先进燃料循环(P/T)
乏燃料经过冷却之后仍有很强的放射性，并有 很高的衰变热 核燃料循环中的非常重要的活动
—— 受国家和国际法规（IAEA）的限制 —— 受社会的高度关注
IAEA：国际原子能机构
可采用公路、铁路和 海上运输的方式 核运输是非常安全和成熟的商业活动
法国每年运输大约1,500万件危险品，其中: 30万件为放射性物品，15,000件与核燃料循环有 关 ，750件为燃料、乏燃料、HLW（高放废物）
机械设备实验大厅
中国第一座动力堆乏燃料元件后处理中间试验厂 （中试工程），兰州404厂
设计能力为日处理100公斤乏燃料
我国404厂的核燃料处理能力
日本的燃料再处理厂
青森県上北郡六ヶ所村大字尾駮字野附
乏燃料运输 一座1000MWe的PWR每年卸出乏燃料大约30吨，
经过一段时间的冷却之后要运离反应堆（离堆贮 存）
铀矿开采
新元件
反应堆
乏燃料
燃料获取
元件制造
中间储存
图1-1. 开式或一次通过式燃料循环示意图
切割、包装 最终处置库
铀矿开采
新元件
反应堆
乏燃料
燃料获取
元件制造
钚产品
中间储存
堆后铀、钚
后处理
乏燃料
废物处理处置 图1-2. 闭式核燃料循环示意图
• 我国核燃料循环相关企业情况
中法核燃料循环后端技术研讨会在成都举办(图)

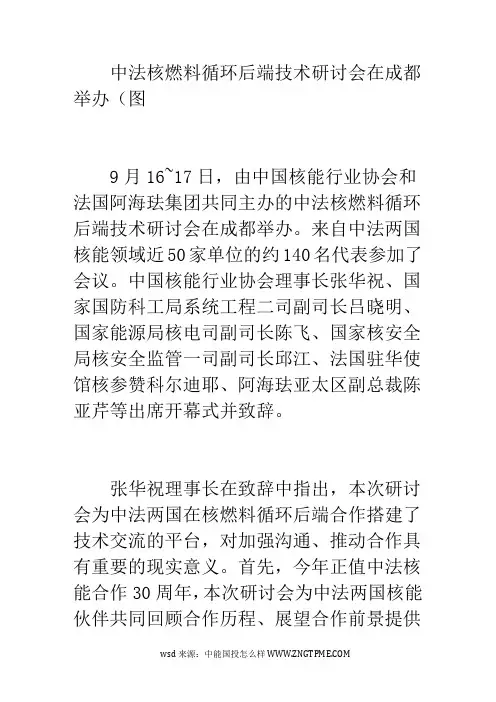

中法核燃料循环后端技术研讨会在成都举办（图9月16~17日，由中国核能行业协会和法国阿海珐集团共同主办的中法核燃料循环后端技术研讨会在成都举办。
