实验报告-电阻应变片解析
电阻应变片的粘贴实验报告
电阻应变片的粘贴实验报告电阻应变片的粘贴实验报告引言：电阻应变片是一种广泛应用于力学实验和工程领域的传感器。
它能够将受力物体的应变转化为电阻值的变化，从而实现对物体受力情况的监测和分析。
本实验旨在通过粘贴电阻应变片到不同材料表面上，并测量其应变值，探究电阻应变片的粘贴方法和应变测量原理。
实验材料和仪器：1. 电阻应变片：选择型号为XXX的电阻应变片；2. 胶水：使用XXX牌号的胶水，具有良好的粘附性和耐高温性；3. 试样：选择不同材料的金属试样，如铝合金、钢材等；4. 多用途电阻应变片测试仪：用于测量电阻应变片的电阻值和应变值；5. 千分尺：用于测量试样的尺寸。
实验步骤：1. 准备工作：将电阻应变片测试仪连接至电源，并进行仪器的校准；2. 清洁试样表面：使用无尘布和酒精擦拭试样表面，确保其干净无油污；3. 粘贴电阻应变片：将胶水均匀涂抹在电阻应变片的背面，然后将其粘贴在试样表面；4. 压贴固定：使用适当的压力将电阻应变片牢固贴附在试样表面，并等待胶水干燥；5. 测量电阻值：使用电阻应变片测试仪测量电阻应变片的初始电阻值；6. 施加载荷：通过加载装置施加不同大小的力或重物于试样上，使其产生应变；7. 测量应变值：在施加载荷的同时，使用电阻应变片测试仪实时测量电阻值，并计算出应变值；8. 记录数据：将测得的电阻值和应变值记录下来，并绘制相应的应变-载荷曲线；9. 分析结果：根据实验数据，分析不同材料试样的应变特性，比较其强度和刚度。
实验结果与讨论：通过实验测量和数据分析，我们得出了以下结论：1. 电阻应变片的粘贴方法对应变测量结果有重要影响。
胶水的均匀涂抹和适当的压贴固定能够提高电阻应变片的粘附性，减小测量误差；2. 不同材料试样的应变特性存在差异。
铝合金试样在受力后产生的应变较大，而钢材试样的应变相对较小。
这与两种材料的强度和刚度有关；3. 电阻应变片的应变测量结果能够反映试样的受力情况。
通过应变-载荷曲线的分析，可以了解试样的强度和变形特性，为工程设计和材料选择提供参考。
应变测量_实验报告
一、实验目的1. 理解应变测量的基本原理和实验方法。
2. 掌握电阻应变片的工作原理及其在应变测量中的应用。
3. 学习电桥电路在应变测量中的作用和调试方法。
4. 培养实验操作能力和数据分析能力。
二、实验原理应变测量是研究材料在受力后产生的变形程度的重要方法。
本实验主要利用电阻应变片和电桥电路进行应变测量。
电阻应变片是一种将机械应变转换为电阻变化的传感器，其基本原理是电阻应变效应。
当电阻应变片受到拉伸或压缩时，其电阻值会发生变化，从而将应变信号转换为电阻信号。
电桥电路是一种常用的测量电路，其基本原理是将电阻应变片接入电桥电路中，通过测量电桥的输出电压来反映应变片电阻的变化。
本实验采用半桥接法，即只将一个应变片接入电桥电路中。
三、实验仪器1. 电阻应变片：将应变片粘贴在被测物体表面，用于感受物体的应变。
2. 电桥电路：由四个电阻组成，用于将应变片的电阻变化转换为电压信号。
3. 数字多用表：用于测量电桥的输出电压。
4. 拉伸装置：用于施加拉伸力，使被测物体产生应变。
5. 计算机及数据采集软件：用于实时采集和记录实验数据。
四、实验步骤1. 将电阻应变片粘贴在被测物体表面，确保粘贴牢固且无气泡。
2. 将电阻应变片接入电桥电路中，采用半桥接法。
3. 连接好电桥电路，并连接数字多用表。
4. 打开计算机，启动数据采集软件，设置采样频率和采集时间。
5. 在拉伸装置上施加拉伸力，使被测物体产生应变。
6. 观察数字多用表的读数，记录电桥的输出电压。
7. 改变拉伸力的大小，重复步骤5和6，记录不同拉伸力下的电桥输出电压。
8. 利用数据采集软件分析实验数据，绘制应变-电压曲线。
五、实验结果与分析1. 实验结果如图所示，显示了不同拉伸力下电桥的输出电压。
2. 根据实验数据，绘制应变-电压曲线，分析应变与电压之间的关系。
3. 通过比较不同拉伸力下的应变-电压曲线，可以发现应变与电压之间存在线性关系。
六、实验结论1. 电阻应变片能够有效地将应变转换为电阻信号，实现应变测量。
应变片电阻式传感器测压力实验报告

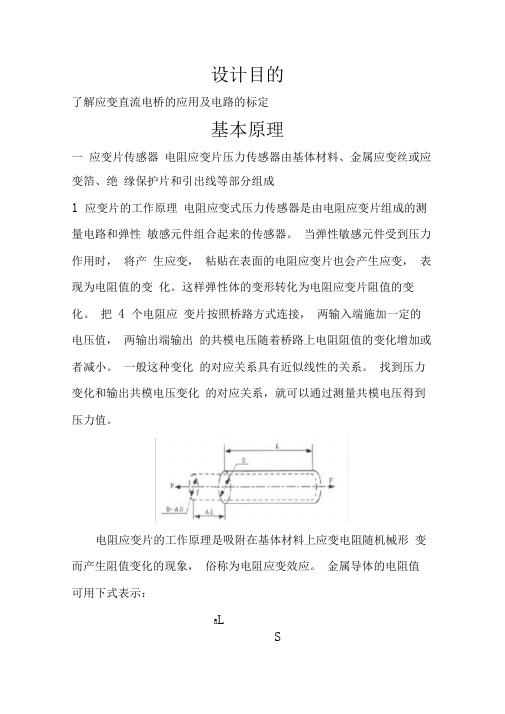

设计目的了解应变直流电桥的应用及电路的标定基本原理一应变片传感器电阻应变片压力传感器由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成1 应变片的工作原理电阻应变式压力传感器是由电阻应变片组成的测量电路和弹性敏感元件组合起来的传感器。
当弹性敏感元件受到压力作用时，将产生应变，粘贴在表面的电阻应变片也会产生应变，表现为电阻值的变化。
这样弹性体的变形转化为电阻应变片阻值的变化。
把4 个电阻应变片按照桥路方式连接，两输入端施加一定的电压值，两输出端输出的共模电压随着桥路上电阻阻值的变化增加或者减小。
一般这种变化的对应关系具有近似线性的关系。
找到压力变化和输出共模电压变化的对应关系，就可以通过测量共模电压得到压力值。
电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。
金属导体的电阻值可用下式表示：R LS式中： ρ——金属导体的电阻率（Ω· m ） S ——导体的截面积（ m 2） L ——导体的长度（ m ）以金属丝应变电阻为例，当金属丝受外力作用时，其长度和截面 积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变， 假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻 值便会增大。
当金属丝受外力作用而压缩时，长度减小而截面增加， 电阻值则会减小。
只要测出加在电阻的变化 （通常是测量电阻两端的 电压），即可获得应变金属丝的应变情况。
2 全桥电路应变片将应变的变化转换成电阻相对变化Δ R/R ，要把电阻的变 化转换成电压或电流的变化， 才能用电测仪表进行测量。
这里使用全 桥电路，如下图所示。
采用四臂电桥， 如上图所示并设初始时 R 1 R 2 R 3 R4 R ，工作时 R 1 R 4 R 3R 2 R 时，输出为 RU o U i U iR四臂电桥的电压灵敏度为U U i二实验原理该试验就是应用了箔式应变片及其全桥测量电路，实验原理如图所示，本实验只做放大器输出V0 实验，通过对电路的标定使电路输出的电压值为重量对应值，电压量纲（V）转化为压力纲（N）即成为一台原始测压力装置。
应变片实验报告范本
实验课程名称：_感测技术实验项目名称金属箔式应变片——性能测试与应用实验实验成绩实验者专业班级组别同组者XXX 实验日期xx年x月x日一、.实验目的◇了解不同电桥的特性和实现方法：1. 直流单臂电桥特性2 .直流双臂电桥（半桥）特性3. 直流四臂电桥（全桥）特性4. 了解金属箔式应变片的基本应用。
二、实验基本原理电阻应变片式传感器是利用电阻应变片将物体的形变转换为电阻变化的传感器，传感器的构造由在弹性元件上粘贴电阻应变敏感元件构成，其工作原理是基于应变效应。
电阻应变片虽然可以将应变转换为电阻变化，但由于应变引起的电阻变化量非常小，不利于直接检测和显示，常常需要借助辅助电路将应变片电阻的变化转换成电压/电流信号，经调制、放大、解调、滤波等变换环图1电桥测量电路节后，再进行观测和处理。
在应变片众多的测量电路中，应用最广的是非平衡电桥。
它具有灵敏度高、测量范围宽、电路结构简单、精度高、容易实现温度补偿等特点。
其基本电路如图1所示：三、主要仪器设备传感器综合实验台 YL-2100 一台应变传感器实验模块;应变式传感器－电子秤、砝码、数显表、±15V 电源、±5V 电源。
四、实验内容，实验数据等记录1．金属箔式应变片输出性能标定 — 直流单臂电桥（1）按图2所示，组成单臂桥的电路结构，利用电桥单元、调零网络、直流电源和差分放大器上的接线插口，用导线连接好测量线路。
（2）接通电源，将实验仪上的直流双电源开关打到±４v 档，预热数分钟。
然后，调整电桥平衡电位器W1，使电压表指示为零，且逐步将电压表量程转换到2V 或200mV 档。
图2 单臂电桥测量电路（3）在应变传感器的托盘上放置一只砝码（20克），读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g 砝码加完。
记下实验结果填入表，关闭电源。
单臂桥输出电压与重量关系数据记录（4）根据实验测量结果，并作出V —W 关系曲线。
电阻应变片的粘贴技术实验报告
电阻应变片的粘贴技术实验报告1 引言1.1 实验背景及意义电阻应变片作为一种常见的传感器，广泛应用于各种工程领域中，如建筑结构健康监测、机械应力分析等。
电阻应变片能够通过检测物体表面的微小应变，从而推算出受力情况。
然而，电阻应变片的测量精度很大程度上取决于其粘贴技术。
不当的粘贴工艺将直接影响到应变片的测量准确性和稳定性。
因此，研究电阻应变片的粘贴技术对于提高工程测量精度具有重要意义。
1.2 实验目的本次实验旨在通过对电阻应变片粘贴技术的学习与实践，掌握正确的粘贴方法，从而提高电阻应变片的测量精度和工程应用中的可靠性。
具体目标包括：了解电阻应变片的工作原理；学习并掌握应变片的粘贴工艺；通过实际操作，分析粘贴技术对测量结果的影响。
2 电阻应变片粘贴技术概述2.1 电阻应变片原理电阻应变片是一种用于测量物体应变的传感器，其工作原理基于金属导体的应变效应。
当金属导体受到外力作用时，其电阻值会发生相应的变化，这种现象称为电阻应变效应。
电阻应变片主要由敏感栅、基底、覆盖层和引线组成。
敏感栅是应变片的核心部分，通常由高纯度的铜或铬制成，其形状有丝状、箔状和膜状等。
当外力作用于电阻应变片时，敏感栅会发生形变，导致其电阻值发生变化。
这种变化通常通过惠斯通电桥转换为电压信号，从而实现应变的测量。
根据电阻应变片的粘贴方式，其测量方向可以是单向或双向。
单向电阻应变片只能测量单一方向的应变，而双向电阻应变片可以同时测量两个垂直方向的应变。
电阻应变片的优点包括灵敏度高、精度好、频带宽、安装简便等，因此在工程测量、科学研究等领域得到了广泛的应用。
2.2 粘贴技术简介粘贴技术是电阻应变片应用中的关键环节，其目的在于确保电阻应变片与被测物体之间具有良好的粘接效果，从而提高测量的准确性和可靠性。
粘贴技术主要包括以下几个步骤：1.表面处理：在粘贴电阻应变片之前，需要对待测物体的表面进行清洁和粗糙化处理，去除油污、水分、氧化物等杂质，以保证粘接面的干净和粗糙，提高粘接强度。
电阻应变片实验报告doc
电阻应变片实验报告篇一：应变片实验报告范本实验课程名称：_感测技术- 1 -- 2 -- 3 -- 4 -篇二：自动化传感器实验报告一金属箔式应变片——单臂电桥性能实验广东技术师范学院实验报告学院：自动化专业：自动化姓名：实验地址：学号：实验日期：班级：08自动化组别：成绩：组员：指导教师签名：实验一项目名称：金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、大体原理金属丝在外力作用下发生机械形变时，其电阻值会发生转变，这就是金属的电阻应变效应。
金属的电阻表达式为：R??l（1）S当金属电阻丝受到轴向拉力F作历时，将伸长?l，横截面积相应减小?S，电阻率因晶格转变等因素的影响而改变??，故引发电阻值转变?R。
对式（1）全微分，并用相对转变量来表示，则有：?R?l?S??（2）???RlS?式中的?l为电阻丝的轴向应变，用?表示，常常利用单位??（1??=1×10?6）。
若径向应变成?r，电阻丝的纵向伸长和横向收缩的关系用泊松比?表示为????，因为?S=2（?），则（2）式可以写成：（?）?R?l??????l?l（3）?1?2?）??（1?2???k0Rl??lll式（3）为“应变效应”的表达式。
k0称金属电阻的灵敏系数，从式（3）可见，k0受两个因素影响，一个是（1+2?），它是材料的几何尺寸转变引发的，另一个是??，是??）材料的电阻率?随应变引发的（称“压阻效应”）。
对于金属材料而言，以前者为主，则k0?1?2?，对半导体，k0值主如果由电阻率相对转变所决定。
实验也表明，在金属丝拉伸比例极限内，电阻相对转变与轴向应变成比例。
通常金属丝的灵敏系数k0=2左右。
用应变片测量受力时，将应变片粘贴于被测对象表面上。
在外力作用下，被测对象表面产生微小机械变形时，应变片敏感栅也随同变形，其电阻值发生相应转变。
通过转换电路转换为相应的电压或电流的转变，按照（3）式，可以取得被测对象的应变值?，而按照应力应变关系：??E? （4）式中σ——测试的应力；E——材料弹性模量。
电阻应变片实验报告
电阻应变片实验报告电阻应变片实验报告引言：电阻应变片是一种常见的测量应变的传感器，广泛应用于工程领域。
本实验旨在通过对电阻应变片的实验研究，了解其原理、特性以及应用。
一、实验目的：通过实验研究，掌握电阻应变片的工作原理和特性，了解其在测量应变中的应用。
二、实验仪器和材料：1. 电阻应变片2. 电源3. 电压表4. 电流表5. 万用表6. 变压器7. 压力传感器8. 数据采集卡9. 计算机三、实验原理：电阻应变片是一种利用金属电阻随应变而发生变化的传感器。
当电阻应变片受到应变时，其电阻值会发生相应的变化。
根据电阻值的变化，可以计算出应变的大小。
四、实验步骤：1. 将电阻应变片粘贴在待测物体表面，确保其与物体表面紧密贴合。
2. 将电阻应变片的两端连接到电源和电压表，以测量电阻值的变化。
3. 施加外力，使待测物体产生应变。
4. 通过电压表测量电阻值的变化，并记录下来。
5. 重复以上步骤，进行多次实验，以获得准确的数据。
五、实验结果与分析：通过实验测量得到的数据，我们可以得出电阻应变片的应变-电阻特性曲线。
根据这个曲线，我们可以计算出任意应变下的电阻值。
六、实验误差分析：在实际实验中，由于各种因素的影响，可能会导致实验结果存在一定的误差。
例如，电阻应变片与待测物体之间的粘贴不牢固、外界温度变化等。
因此，在实验过程中需要注意这些因素，并尽量减小误差的影响。
七、实验应用：电阻应变片广泛应用于工程领域，特别是在结构应变的测量中。
例如，在桥梁、建筑物等结构的监测中，可以使用电阻应变片来测量结构的应变情况，及时发现潜在的问题。
八、实验总结：通过本次实验，我们深入了解了电阻应变片的工作原理和特性，掌握了其在测量应变中的应用。
同时，我们也认识到了实验中可能存在的误差，并提出了相应的改进方法。
电阻应变片作为一种常见的传感器，具有广泛的应用前景，对于工程领域的发展具有重要意义。
结语：电阻应变片实验报告通过对电阻应变片的实验研究，我们对其工作原理、特性以及应用有了更深入的了解。
应变片实验报告
应变片实验报告引言：应变片是一种常见的用于测量物体应变的传感器。
它们可以在各种领域中应用，如结构工程、材料研究和机械设计等。
本实验旨在通过进行一系列实验，探究应变片的基本原理、测量方法以及应用前景。
实验一：应变片的基本原理应变片是一种金属薄膜传感器，利用金属材料在受力作用下发生应变的特性来进行测量。
在实验中我们选取了常见的金属材料，如铜和铝，制备了应变片，并在实验设备中对其施加压力，观察应变片的变化。
实验结果显示，当应变片受到受力作用时，其形状发生微小变化，从而引起电阻值的变化。
这是因为金属材料的应变会改变其电阻值，进而反映在应变片中，我们可以通过测量电阻值的变化来间接获取物体的应变情况。
实验二：应变片的测量方法在实验二中，我们探究了应变片的测量方法，并尝试使用应变片测量不同物体在受力情况下的应变程度。
实验中我们选取了不同形状和材质的物体，如横梁和钢筋，通过将应变片粘贴在物体的特定位置，再施加一定的受力，以模拟真实工况。
实验结果表明，应变片对物体的应变情况具有高度的灵敏度和准确性。
通过测量应变片的电阻变化，我们可以获取物体在受力作用下的应变变化情况。
同时，不同形状和材质的物体在受力情况下会有不同的应变响应，这为我们在实际工程中的应用提供了一定的参考。
实验三：应变片的应用前景应变片因其高灵敏度和广泛的应用领域，在工程和科研中有着广泛的前景。
在实验三中，我们重点探讨了应变片在结构工程中的应用。
实验结果显示，通过将应变片粘贴到各种结构物上，我们可以实时监测物体在受力情况下的应变情况，从而评估结构物的稳定性和安全性。
这对于桥梁、建筑物和航天器等关键设施的设计和维护具有重要意义。
同时，应变片还可用于材料研究和机械设计中，帮助科学家和工程师更好地了解材料的变形行为和机械受力情况。
结论：本实验通过一系列的实验研究，系统探究了应变片的基本原理、测量方法以及应用前景。
实验结果表明，应变片是一种准确、灵敏且广泛应用于工程和科研领域的传感器。
电阻应变片的实验报告
电阻应变片的实验报告电阻应变片的实验报告引言电阻应变片是一种常见的传感器，用于测量物体的应变或变形。
本实验旨在探究电阻应变片的原理和特性，并通过实验验证其性能。
一、电阻应变片的原理电阻应变片是一种由导电材料制成的薄片，其电阻随着应变而发生变化。
这种应变可以是由物体的拉伸、压缩或弯曲引起的。
当物体受到外力作用时，电阻应变片会发生微小的形变，进而改变其电阻值。
这种电阻值的变化可以通过电路连接进行测量。
二、实验装置与步骤实验装置包括电阻应变片、电桥、电源和数字万用表。
首先，将电阻应变片固定在被测物体上。
接下来，将电桥连接到电源和电阻应变片上，并调整电桥的平衡，使其输出为零。
最后，通过数字万用表测量电桥输出的电压，即可得到电阻应变片的电阻变化值。
三、实验结果与分析在实验中，我们对不同物体施加不同的力，测量了电阻应变片的电阻变化。
结果显示，当物体受到拉伸力时，电阻应变片的电阻值增加；当物体受到压缩力时，电阻值减小。
这与电阻应变片的工作原理相符。
此外，我们还发现电阻应变片的灵敏度与其材料的特性有关。
不同材料的电阻应变片在相同应变下的电阻变化程度不同。
因此，在实际应用中，我们需要根据具体需求选择合适的电阻应变片材料。
四、应用领域与前景电阻应变片在工程领域有广泛的应用。
它们可以用于测量结构物的应变，如桥梁、建筑物等，以及机械零件的变形。
通过监测应变，我们可以及时发现结构物的变形情况，从而提前采取措施进行修复或加固，保障结构的安全性。
此外，电阻应变片还可以用于制造压力传感器和称重传感器。
通过测量电阻应变片的电阻变化，我们可以准确地获取被测物体的压力或重量信息。
这在工业生产中具有重要意义，可以实现对生产过程的精确控制。
未来，随着科技的不断进步，电阻应变片的应用领域将进一步扩展。
例如，在医学领域，电阻应变片可以用于监测人体的生理参数，如心率、呼吸等，为医生提供更准确的诊断和治疗依据。
结论通过本次实验，我们深入了解了电阻应变片的原理和特性，并通过实验验证了其性能。
电阻应变片粘贴实验报告
实验报告（三）电阻应变片的粘贴
实验目的:
1、初步掌握电阻应变片的粘贴技术；
2、初步掌握焊线和检查。
实验设备和器材:
1、电阻应变片
2、试件
3、砂布
4、丙酮（或酒精）等清洗器材
5、502粘接剂
6、测量导线
7、电烙铁
电阻应变片的工作原理:
1、电阻应变片工作原理是基于金属导体的应变效应，即金属导体在外力作用下发生机械变形时，其电阻值随着所受机械变形(伸长或缩短)的变化而发生变化象。
2、当试件受力在该处沿电阻丝方向发生线变形时，电阻丝也随着一起变形（伸长或缩短），因而使电阻丝的电阻发生改变（增大或缩小）。
实验步骤:
1、定出试件被测位置，画出贴片定位线。
2、在贴片处用细砂布按45°方向交叉打磨。
3、然后用浸有丙酮（或酒精）的棉球将打磨处擦洗干净（钢试件用丙酮棉球，铝试件用酒精棉球）直至棉球洁白为止。
4、一手拿住应变片引线，一手拿502胶，在应变片基底底面涂上502胶（挤上一滴502胶即可）。
5、立即将应变片底面向下放在试件被测位置上，并使应变片基准对准定位线。
将一小片薄膜盖在应变片上，用手指柔和滚压挤出多余的胶，然后手指静压一分钟，使应变片和试件完全粘合后再放开。
从应变片无引线的一端向有引线的一端揭掉薄膜。
6、在紧连应变片的下部贴上绝缘胶布，胶布下面用胶水粘接一片连接片（焊片）。
7、将应变片的引线和连接应变仪的导线相连并焊接在连接片上，以便固定。
用绝缘胶布将导线固定在梁上。
实验心得体会（必须写，不少于300字）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告
姓名：张少典班级：F0703028 学号：5070309061 实验成绩：
同组姓名：张庆庆实验日期：2008/04/14 指导老师：批阅日期：
--------------------------------------------------------------------------------------------------------------------------------- 电阻应变片传感器灵敏度的测量
【实验目的】
1、了解电阻应变片传感器的转换原理；
2、掌握电阻应变片直流电桥的工作原理和特性；
3、利用电阻应变片直流电桥测量传感器的电压输出灵敏度。
【实验原理】
电阻应变片传感器由粘贴了电阻应变敏感元件的弹性元件和变换测量电路组成。
被测力学量作用在一定形状的弹性元件上（如悬臂梁等）使之产生变形。
这时，粘贴在其上的电阻应变敏感元件将力学量引起的变形转化为自身电阻值的变化，再由变换测量电路将电阻的变化转化为电压变化后输出。
单臂电桥：
双臂电桥：
全桥：
电桥的灵敏度：S U=n U0 4
其中n=(∆R1
R1
−∆R2
R2
+∆R3
R3
−∆R4
R4
)/(∆R
R
)
实验电路图：
【实验数据记录、结果计算】 数据记录
单臂电桥
双臂电桥
数据处理
单臂电桥
正方向：
S1(+)=B*1000=135.03 V/mm
负方向：
S1(-)=B*1000=113.09 V/mm
正方向：
S2(+)=B*1000=264.73 V/mm
S2(-)=B*1000=267.27 V/mm
全桥
正方向：
S3(+)=B*1000=518.06 V/mm
负方向：
S3(-)=B*1000=518.06 V/mm
结果分析
S 1=S 1(+)+S 1(−)
2=124.06 V/mm S 2=S 2(+)+S 2(−)
2=266.00 V/mm S 3=S 3(+)+S 3(−)
2
=518.06 V/mm
该实验的主要误差来源于螺旋测微仪空旋造成的误差，以及实验过程中电路的不稳定造成。
在做单臂电桥实验时，正负之间出现了比较大的误差，而在做双臂电桥以及全桥实验时，误差很小。
可见是定值电阻R 2的接入给电路带来的影响，尤其是当四个定值电阻都换成应变片的时候（全桥测量），正负的测量值几乎没有差别。
从最后的结果来看，全桥的灵敏度最高，双臂次之，单臂最低。
且基本呈现出以下关系，即全桥灵敏度约为双臂的2倍，双臂约为单臂的2倍。
这和理论值是基本相符的。
可见，电桥的工作臂系数越大，则电桥的灵敏度越高。
【问题思考与讨论】
1、拟在等截面的单臂悬梁上粘贴四个完全相同的电阻应变片组成的全桥电路，试问： （1）四个应变片应该怎样粘贴在悬臂梁上？ （2）画出相应的电桥电路. 答：(1)如下图：
(2)如下图：
2、右图为一应变片直流电桥，其中U 0=4V ，R 1=R 2=R 3=R 4=120Ω,试求：
（1）R 1为金属应变片，其余为固定电阻，当R 1增量为R 1=1.2Ω时，电桥输出电压U=？ （2）R 1、R 2为应变片，且批号相同，感受应变和极性的大小都相同，R 3、R 4为固定电阻，
R 1
悬臂梁
正视图
俯视图
R 1
R 3
R 2
R 4
R 3
问能否进行应变测量？
（3）在题（2）中，如R2和R1感受应变的极性相反，且|△R1|=|△R2|=1.2Ω，问输出电压？（4）由（1）-（3）能否得出什么结论或推论？。
