2013届中考物理复习 光学作图专题训练 新人教版
光学作图专题训练
1、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。
请根据这两条光束的方向确定室内电灯的位置。
2、如图所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。
请你运用光学知识作图说明这个小孩为什么能看到水中的明月。
（保留作图的痕迹）
3、如图所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化。
当水面在CD时，屏上的光斑移到了B点。
请根据平面镜成像的特点作出光路图（保留作图痕迹）。
4、AB、CD是同一光源发出经平面镜反射后的光线, 作出光源S。
（1）
（2）
5、在右图的方框中放置一平面镜，光线通过平面镜后的方向变化如图中所示，试画出平面镜并完成光路图.
6、小明想通过竖直井道把太阳光引到地铁车站的M点，请你帮他解决这一问题。
你需要什么器材?请在图2-2-11中画出光路图。
7、如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。
图中画出了入射光线和反射光线，但未标出光的传播方向。
请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面
镜。
8、如图9示，何祥通过一平面镜看到了桌子下面的小球。
图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．
9、电视机的遥控器是利用红外线对电视机进行遥控的．一次小明没有像平常那样将
遥控器对准电视机的红外线接收窗口，而是对着电视机旁的光滑墙壁，结果也达到
了遥控的目的．请你在图中画出这种遥控方式中红外线传播的路径．(要求画出必要
的辅助线)
10、小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包．下图中已标出了反射光线和入射光线，请在图中画出平面镜，并保留作图痕迹．
11、B为隧道中的一堵墙，墙的左边有一激光器S发出一束激光经平面镜MN反射后恰好经过Ａ点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线
12、画出发光点S发出的光线经平面镜反射后过图中P点的光路图
13、（09四川自贡）如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图
乙中完成光路图。
14、如图所示为激光液面控制仪的原理简图。
由固定激光器发出的一束激光AO以60°的入
射角射向液面，经液面反射后射到光屏上的B点，再通过光屏上的光电转换器将光信号变
成电信号，输入控制系统用以控制液面高度。
请通过作图找出B点的准确位置。
15、如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。
16、有一束光沿AO射入一个暗盒中的平面镜上，如下图所示，若要使反射光线从小孔B射出，可以将平面镜上、下、左、右移动，使移动后的镜面与原镜面平行，试画出此时平面镜放置的位置，并完成光路。
17、如图所示，AB、CD是发光点S发出经平面镜反射的两条光线。
请在图中确定发光点S和它在平面镜中的像S′的位置，并完成光路图。
18、如左下图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S发出的光经过平面镜反射后的两条反射光线，请在图上作出发光点S。
(要求留下作图痕迹)
19、下图所示是一条经界面反射后的光线，请在图中画出其入射光线及入射光线对应的折射光线的大致方向．
20、如下图所示，AB是由点光源S发出的一条入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S的位置。
21、如图所示，光线A、B为点光源S发出的两条光线经平面镜反射后的反射光线，请用作图的方法确定平面镜的位置并完成光路图.
22、如图所示，树上停着一只乌鸦，而地上有几个小虫，那么乌鸦从树上的P点飞下来吃地上的哪一个小虫再飞到对面的篱笆墙的Q点，它飞行的路程最短，请你根据学过的光学知识为它设计一条飞行线路，在图中作出示意图，你所依据的物理知识________________________.
23、如图所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。
24、要使光线AO的传播方向改变120°，试在图乙中画出反射光线和平面镜的位置
25、如图所示魔术箱内有一个平面镜，从P处放入一物，箱中不见物体；换从Q处放入，箱中却见两个物体，在图中作出平面镜及物AB在魔箱中所成的像。
26、如图，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线(大概位置)．
27、如图所示，一束光射向玻璃三棱镜，画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）．
28、某校新建成一个喷水池，在池底的中央安装一只射灯。
池内无水时，射灯发出的一束光照在池壁上，在S 点形成一个亮斑，如图11所示。
现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点; 如果水面升至b位置时，人看到亮斑的位置在Q点，请你用光学作图法作出P、Q两点。
29、如图所示，小阳在公园水面上玩水上滚球的游戏，人处于充足空气的薄壁透明塑料圆球里，他发现水下A 处有一条金鱼，设小阳的眼睛在B处，圆球的球心在0点。
请你作出小阳观察到金鱼的光路图及确定金鱼实际的大致位置。
30、如图所示，是一条经水面反射后的光线。
请在图中画出其入射光线及与入射光线对应的折射光线的大致方向。
31、小明站在游泳池边A 处，看到路灯B 在池水中的像与他看到的池中一条鱼在C 点重合，用光学作图法确定路灯B 的位置和鱼的大致位置。
32、下图中，OA'是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线
33、小阳到水族馆参观，透过玻璃看到水中的一条鱼在A点，而鱼的实际位里在B点，如图所示。
请画出人看到鱼的光路。
34、如图10所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.
35、如图所示A1B1是物体AB在凸透镜中成的像，试在图中适当位置画出凸透镜和凸透镜的焦点F
36、如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出。
37、图4甲是某人眼睛观察某物体的成像示意图，请在图12
乙中的虚线框内画上适当的透镜，使该物体能成像在视网膜
上。
（2分）
38、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置；
39、根据图中入射光和出射光的情况在方框内填上一个适当的光学元件。
40、完成下列光路图：
参考答案
一、作图题
1、
2、略
3、图略
4、（1）（2）
5、
6、思路解析：由题意可知，把太阳光引到地铁车站的M点需改变光的传播方向，可联想到利用平面镜解决这一问题。
由入射光线和车站的位置可知必须用两块平面镜来改变光路，首先要确定反射光线的位置，再利用光的反射定律找出平面镜的位置。
答案：如图所示
7、【解析】小聪能看到小猫偷吃鱼，是因为猫身上反射光线，经过平面镜再反射，反射光线进入小聪的眼睛里；根据反射定律可知，反射角等于入射角，法线应该是入射光线和反射光线夹角的平分线，法线与镜面垂直的特点，则可以确定平面镜的位置。
【答案】答案内容如图所示
【点评】本题考查了光的反射定律及作图能力。
利用光的反射定律作图是一个重要的知识点，掌握基本的作图方法至关重要，还要注意的是光的传播方向。
本题难度中等。
8、
9、
10、
11、
12、略
13、答案：
14、
15、
16、略
17、
18、如图所示：
19、
20、略
21、
22、平面镜成像；如图
23、如图所示，A到O再到B。
可借助图所示，用反证法说明，AO’+O’B>AB’=AO+OB。
24、
25、
26、
27、当光从空气斜射入玻璃时，折射光线和入射光线分居法线的两侧，折射角小于入射角；当光从玻璃斜射入空气时，折射光线和入射光线分居法线的两侧，折射角大于入射角．如下图：
28、
29、
30、
31、
32、
33、如图所示
34、如图1所示，3分.
评分意见：位置、大小、箭头方向画正确的各1分,共3分.有其它合理答案均参照给分.
35、
36、
37、略
38、如图所示：
39、
解析：我们知道的光学元件一般有平面镜、凸透镜、凹透镜、凸面镜、凹面镜五种，其中平面镜对光的作用是能够改变光的传播方向；凸透镜和凹面镜对光有会聚作用；凹透镜和凸面镜对光有发散作用。
将各图中的出射光与入射光进行比较：甲图中，入射光是会聚光，出射光变为平行光而不是反射光；乙图中平行光入射，出射光是发散光，而不是反射光，注意到两条入射光线出射时上下位置颠倒了，只有平行光通过凸透镜且出射光过焦点后位置才会发生颠倒；丙图中，出射光与入射光都是平行光，只是光的传播方向发生了变化。
40、略。
人教版初中物理中考题型特训(三) 作图题
中考题型特训（三）作图题类型一光学作图(一)光沿直线传播1．人通过小窗口能看到的范围是有限的，请在图中用作图的方法表示人眼所看到的窗外范围。
2．请在图中光屏上画出物体AB经小孔所成的像A'B'。
(二)光的反射3．画出图中入射光线AO经平面镜反射后的反射光线OB。
并标出反射角。
4．画出图中反射光线OB的入射光线。
5．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
6．如图是一个简易的潜望镜，当一条光线射入潜望镜后发生两次反射，请完成光路图。
7．如图S是发光点，S'是其在平面镜中成的像，SP是一条入射光线，请画出平面镜的位置及该条入射光线的反射光线。
8．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S'的位置，并完成光路图。
(三)光的折射9．根据图中的入射光线和法线，画出对应折射光线的大致方向。
10．人眼在E点观察到水中A点鱼的像在B点，在图中画出人眼观察到像的光路。
11．潜水员在水中A点，看到岸边物体B的像B'，请在图中画出B'的大致位置，并画出光路图。
12．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。
圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图。
13．如图所示，一束光线垂直入射到1414．小洛透过玻璃砖观察铅笔，出现了明显的错位现象如图甲，为了解释这一现象，请你帮她在图乙中画出光通过玻璃砖的光路。
(四)光的折射和光的反射综合15．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中的路径及最后射出水面的光路图。
16．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图。
17．如图所示，水面上方有一个发光点A1，水中另有一个发光点A2。

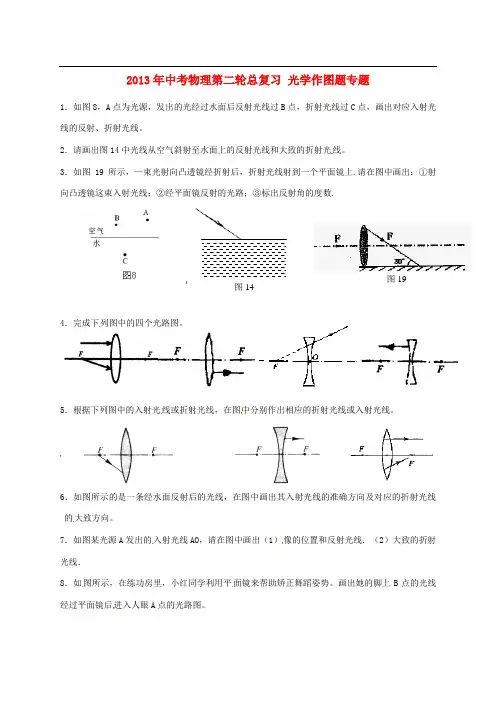

2013年海南省中考物理第二轮总复习 光学作图题专题(无答案) 新人教版
rove d that a pe opl e and a nation, if it doe s not have its own spiritual pillar, there is no unity of spirit ual support, it m eans that no soul, will l ose cohesi on a nd vitality. Figuratively speaki ng, a sa ck of potatoes, quantity ca nnot be too a team, form a joi nt f orce ; only lik e granite, so cl osely Unite d to form invinci ble, no difficult means of strength. National rejuvenati on of Chi nese dream, not only em bodies t he common int erests a nd pursuits, a nd covers a vari ety of groups and cla sse s, ha s a wide a ppli cabi lity and i ncl usive, with a strong integrati ng force a nd le ad the force. S he embodie s the aspirations of several g enerati ons of Chi nese , reflecting t oday ... Int o sex and purity, and the inevitable re quir ement of constantly impr oving the party's gover ning capa city. Strengt heni ng the construction of the adv anced nature a nd purity, the core problem is alway s maintaini ng the party's flesh-a nd-blood tie s with t he masse s, so that our party will alway s be t he most w hole hearte d support of the masses. Must take the fundame ntal inter ests of the overw helming majority of the pe opl e asthe party all the starting point a nd e ndi ng poi nt, the party has a lways been a common fate with the masses, t his is t he magic wea pon for our party to alw ays maintai n the a dvanced nature a nd purity. Strengt heni ng the construction of party's a dvanced nature a nd purity and enhancing t he party's ruling abi lity will ev ent ually be im plemente d to reali ze, safeg uard a nd develop the fundame ntal intere sts of the overw helming majority of the pe ople. All the w ork merits this i s a measur e of the party's fundamental sta ndar ds, is a mea sure of the party's a dvance d natur e and purity sta ndar ds. Bel ieve who, de pending on w ho, w ho, standing on the position of the over whelmi ng majority of the people are alway s, alway s realize, safeguar d and devel op the fundamental i nterests of the overw helming majority of the people, it is a touchstone of the Marxist party of judgeme nt, is also sig n of M arxist party is different from ot her political parties. Marxist political par ty has a clear political position and hist orical mission: for the i nterests of the vast majority of people, committed to t he2013年中考物理第二轮总复习 光学作图题专题1．如图8，A 点为光源，发出的光经过水面后反射光线过B 点，折射光线过C 点，画出对应入射光线的反射、折射光线。

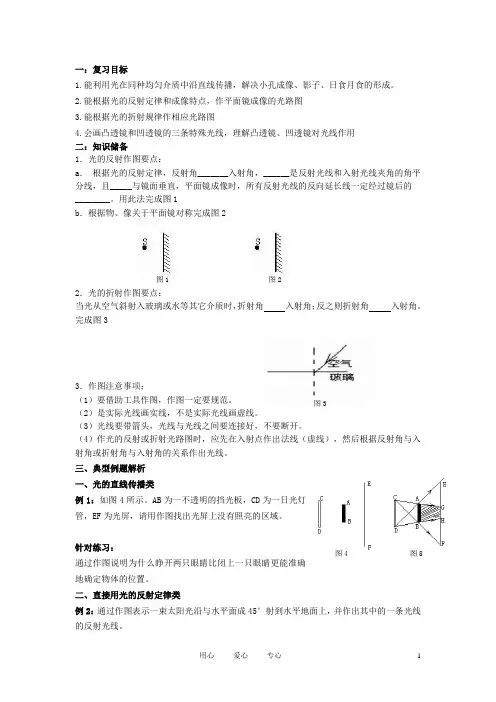

中考物理复习专题(8) 光学作图试题 人教新课标版
一：复习目标1.能利用光在同种均匀介质中沿直线传播，解决小孔成像、影子、日食月食的形成。
2.能根据光的反射定律和成像特点，作平面镜成像的光路图3.能根据光的折射规律作相应光路图4.会画凸透镜和凹透镜的三条特殊光线，理解凸透镜、凹透镜对光线作用 二：知识储备1．光的反射作图要点：a ． 根据光的反射定律，反射角_______入射角，______是反射光线和入射光线夹角的角平分线，且_____与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的________。
用此法完成图1b ．根据物、像关于平面镜对称完成图22．光的折射作图要点：当光从空气斜射入玻璃或水等其它介质时，折射角 入射角；反之则折射角 入射角。
完成图33．作图注意事项：（1）要借助工具作图，作图一定要规范。
（2）是实际光线画实线，不是实际光线画虚线。
（3）光线要带箭头，光线与光线之间要连接好，不要断开。
（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线。
三、典型例题解析 一、光的直线传播类例1：如图4所示。
AB 为一不透明的挡光板，CD 为一日光灯管，EF 为光屏，请用作图找出光屏上没有照亮的区域。
针对练习：通过作图说明为什么睁开两只眼睛比闭上一只眼睛更能准确地确定物体的位置。
二、直接用光的反射定律类例2：通过作图表示一束太阳光沿与水平面成45°射到水平地面上，并作出其中的一条光线的反射光线。
图1图2图3图4图5图6针对练习：一条与水平地面成60°角的入射光线如图7所示，若使它的反射光线与地面平行，应该怎样放置平面镜?图7三、平面镜成像特点类例3：S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一条光线，请在图8中画出平面镜的位置和光线SA经平面镜反射后的反射光线。
图8 图9 图10针对练习：如图10所示为一个反射式路灯,S为灯泡位置,图中已画出灯泡射出的两条最边缘的出射光线.MN是一个可以调节倾斜程度的平面镜.请在图中画出灯S照亮路面的范围(保留作图中必要的辅助线).四、光的折射规律类例4：李华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙（如图11所示），他用激光笔照射到了这只青蛙。

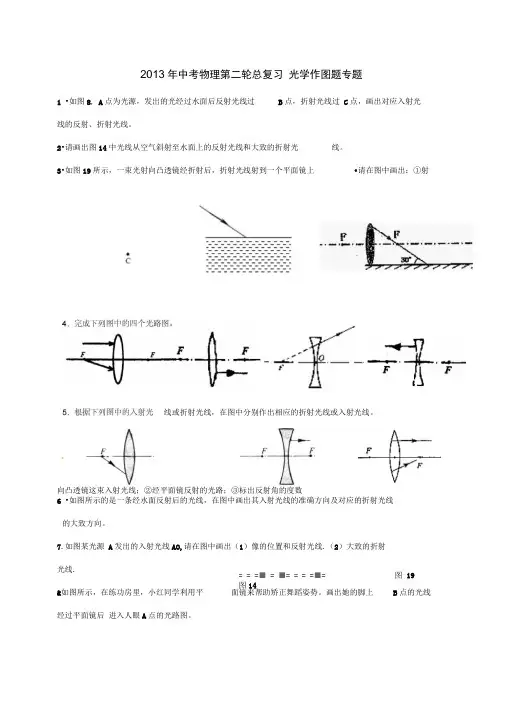

海南省中考物理第二轮总复习光学作图题专题新人教版
2013年中考物理第二轮总复习 光学作图题专题1 •如图8, A 点为光源，发出的光经过水面后反射光线过 B 点，折射光线过 C 点，画出对应入射光线的反射、折射光线。
2•请画出图14中光线从空气斜射至水面上的反射光线和大致的折射光 线。
3•如图19所示，一束光射向凸透镜经折射后，折射光线射到一个平面镜上•请在图中画出：①射向凸透镜这束入射光线；②经平面镜反射的光路；③标出反射角的度数6 •如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线 的大致方向。
7.如图某光源 A 发出的入射光线AO,请在图中画出（1）像的位置和反射光线.（2）大致的折射 光线.&如图所示，在练功房里，小红同学利用平 面镜来帮助矫正舞蹈姿势。
画出她的脚上B 点的光线经过平面镜后 进入人眼A 点的光路图。
线或折射光线，在图中分别作出相应的折射光线或入射光线。
= = =■ = ■= = = =■= 图 19 图149 •小欣家收藏了一架老式照相机，如图是它内部结构酌简图。
取景时，来自景物的光线经过镜头后，再由平面镜 0M 反射进入人眼；按下快门时，平面镜 0M 首先绕支点0迅速向上翻起（此时 0M可视为杠杆），接着快门开启，胶片曝光。
（1）画出取景时平行于主光轴的光线 a 射入人眼的光路;⑵ 画出0M 在图中位置所受重力的示意图和它的力臂I 。
所示），方便同学们日 常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A 点）.画出:11. 一束光在空气和玻璃两种介质的界面上同时发生反射和折射现象，小军记录的光路如图 10所示（忘记标方向）。
请您帮忙用箭头在图中标出入射光线、反射光线和折射光线的方向.12. 如图13所示，一束光线 A0从空气斜射到水面，在图中作出它的反射光线和折射光线.10•楼梯拐角的墙上装了一块镜子（如图 （1）灯S 在镜中的像S'痕迹）（2）灯S 发出的光经过镜子反射到 A 点的径迹•（保留作图图13空气空气水G图10 B13.请画出下图中入射光线的折射光线（F为透镜的焦点）。
人教版中考物理画图题专练(力学加光学带答案)
中考画图题专练一、作图题（共50题；）1.如图所示，根据平面镜成像特点，在图中面出AB所成的像A’B’。
2.如上图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。
请作出这条入射光线并完成光路图。
3.钱包掉到沙发下。
没有手电筒，廖某借助平面镜反射灯光找到了钱包。
下面右图中已标示了反射光线与入射光线，请在图中标出平面镜，并画出法线。
4.如上图，作出射向平面镜的入射光线，再作出射向凹透镜后的折射光线．5.一束光从空气斜射入水中时，水中的折射光线OA如图所示，试用带箭头的直线画出入射光线的大致方向。
6.如上图所示，光从水中斜射入空气，请作出反射光线的方向、大致作出折射光线的方向．7.请在下图中，作出光线由空气斜射入水时的反射光线和大致的折射光线。
8.根据平面镜成像的特点画出上图中物体AB在平面镜中所成的像．9.请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图．10.一束白光射向三棱镜，它经三棱镜后在光屏上会得到彩色光带，请在如图中画出红光和紫光通过三棱镜后的光路图．并标注在光屏上．11.画出图中与入射光线对应的反射光线和大致的折射光线位置。
12.请在上图中画出反射光线，并标出反射角的度数13.如下图所示，入射光线与镜面成30°，请按照要求作答：①画反射光线；②标出反射角．14.如图所示，平行于主光轴的入射光线经透镜折射后，再经平面镜反射。
请画出其光路图。
15.请根据光的反射定律，在图中画出入射光线AO的反射光线OB．16. 如图1所示，物体AB在某一平面镜中所成的像为A′B′．请根据平面镜成像特点，在图中画出平面镜．17.在如图中，根据平面镜成像特点画出物体AB在平面镜中的像A′B′．18.如上图所示光射到平面镜上，使其沿水平方向传播，请在图中画出平面镜的位置．19.按要求作图（作图时请用刻度尺）（1）在图甲中画出静止在水平地面上的足球所受重力的示意图；（2）根据平面镜成像特点，在图乙中画出烛焰上A点在平面镜中所成的像A′．20.刘某在实验台上放m置一块较厚的玻璃砖，如图所示。

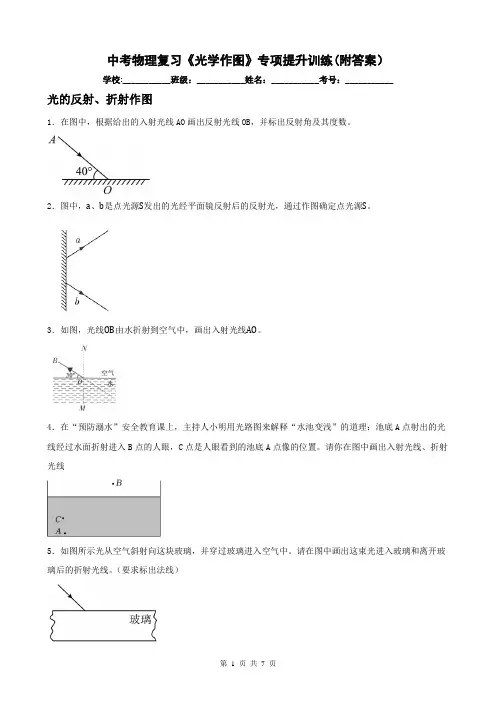

中考物理复习《光学作图》专项提升训练(附答案)
