华远焊机 WSM-IGBT 系列 手工钨极氩弧焊机 说明书
WSM-IGBT系列手工钨极氩弧焊机使用说明书(请在安装、使用、维护前认真阅读此说明书)成都华远电器设备有限公司四川华远焊接系统有限公司用户安全提示：华远焊机的所有焊接和切割设备在设计上已充分顾及用户的安全和舒适，尽管如此，如果您能正确地安装和使用该设备对您的安全仍将大有助益，在没有认真阅读说明书之前，请不要随意安装、使用或对设备进行维修。
特别提示(非常重要):1.当焊机放置在倾斜的平面时，应注意防止其倾倒。
2.禁止将焊机作管道解冻之用。
3.由于该系列焊机防护等级为IP21S，不适宜在雨中使用。
4.该系列焊机静外特性为降特性，其额定负载持续率为60％，是指在10分钟工作周期内，焊机在额定焊接电流状态下工作6分钟，休息4分钟。
当焊接超过额定负载持续率使用时，焊机内部温度上升将超过设定温度，为了避免焊机性能恶化、甚至烧毁焊机的危险，本系列焊机设置有热保护功能，当焊机内部温度上升超过设定温度时，热保护动作，焊机面板上过热指示灯亮，此时焊机无输出，必须等焊机内部温度下降到低于设定温度时，焊机面板上过热指示灯熄灭，焊机才恢复正常，方可继续焊接。
5.当焊接电流小于200A时，氩气流量一般为4-8L/min 当焊接电流大于200A时，气体流量一般为8-15L/min购买日期：序列编号：焊机型号：购买地点：保护自己和他人免受电弧辐射和灼伤，避免小孩进入危险区，施焊人员应有权威机构出具的健自动焊机；直流焊机。
在自动和半自动焊机上，焊丝盘、送丝轮、导电嘴、焊接机头等都是带电部件。
确保焊接设备到焊接工件的电缆连接可靠，并且靠近焊接点。
工作之前提醒他人，以免他人在未戴防护工具之前被弧光意外伤害。
气体产生化学反应而产生光气，这是一种剧毒性物质。
有些焊接用的保护气体可能会置换空气中的氧气，从而危害健康或导致死亡仔细阅读供货商的使用说明，验证其消耗材料的材质健康证明，以确保无毒、无害。
当焊接工作区内使用了高压气体时，应采取特殊措施防止其爆炸发生。

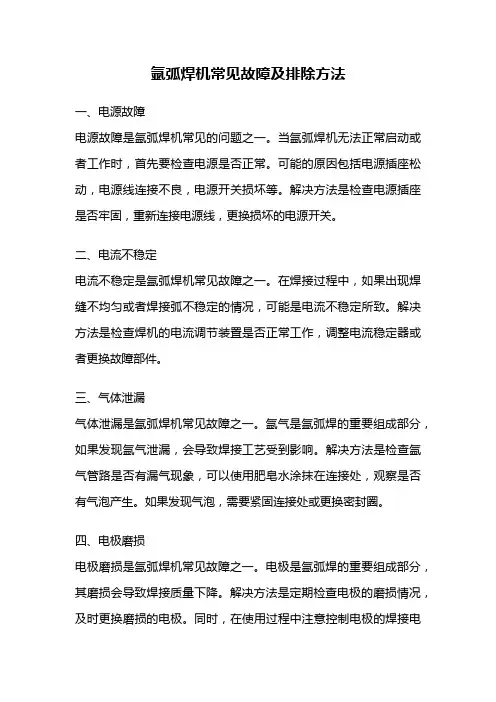

氩弧焊机常见故障及排除方法
氩弧焊机常见故障及排除方法一、电源故障电源故障是氩弧焊机常见的问题之一。
当氩弧焊机无法正常启动或者工作时，首先要检查电源是否正常。
可能的原因包括电源插座松动，电源线连接不良，电源开关损坏等。
解决方法是检查电源插座是否牢固，重新连接电源线，更换损坏的电源开关。
二、电流不稳定电流不稳定是氩弧焊机常见故障之一。
在焊接过程中，如果出现焊缝不均匀或者焊接弧不稳定的情况，可能是电流不稳定所致。
解决方法是检查焊机的电流调节装置是否正常工作，调整电流稳定器或者更换故障部件。
三、气体泄漏气体泄漏是氩弧焊机常见故障之一。
氩气是氩弧焊的重要组成部分，如果发现氩气泄漏，会导致焊接工艺受到影响。
解决方法是检查氩气管路是否有漏气现象，可以使用肥皂水涂抹在连接处，观察是否有气泡产生。
如果发现气泡，需要紧固连接处或更换密封圈。
四、电极磨损电极磨损是氩弧焊机常见故障之一。
电极是氩弧焊的重要组成部分，其磨损会导致焊接质量下降。
解决方法是定期检查电极的磨损情况，及时更换磨损的电极。
同时，在使用过程中注意控制电极的焊接电流和电极间距，以延长电极的使用寿命。
五、接地故障接地故障是氩弧焊机常见故障之一。
焊接时，如果接地不良，会导致焊接质量下降，甚至引发危险。
解决方法是检查焊机的接地线是否牢固，是否与焊接工件有良好接触。
可以使用万用表检测接地电阻，确保接地良好。
六、过热保护过热保护是氩弧焊机常见故障之一。
当焊机过热时，会自动断开电源，以保护焊机和焊工的安全。
解决方法是检查焊机散热系统是否正常工作，清理散热风扇和散热片，并确保使用环境通风良好。
七、故障代码显示一些高级氩弧焊机具有故障代码显示功能。
当焊机故障时，会显示相应的故障代码，方便快速排除故障。
解决方法是查阅焊机的使用说明书，找到对应故障代码的解决方法，并按照说明进行操作。
氩弧焊机常见故障包括电源故障、电流不稳定、气体泄漏、电极磨损、接地故障、过热保护和故障代码显示等。
针对不同的故障，我们可以采取相应的解决方法，保证氩弧焊机的正常工作和焊接质量。
焊接机维修手册
焊接机维修手册一、引言焊接机是用于连接金属材料的工具和设备，它在各个领域都有广泛的应用。
为了确保焊接机的正常运行和延长其使用寿命，本手册将介绍焊接机维修的基本知识和相关操作方法。
二、故障排查与维修1. 电源故障- 插头松动或损坏：检查插头是否牢固连接，如有问题，更换新的插头。
- 电源线断裂：检查电源线是否完好，如发现断裂，应及时更换电源线。
- 电源过载：检查是否连接了额定电流以上的设备，确保不超过焊接机的额定负荷。
2. 焊接电极故障- 电极磨损：检查电极是否磨损，如磨损严重，应更换新的电极。
- 电极松动：检查电极是否牢固固定，如松动，需重新紧固电极。
3. 焊接质量问题- 电流过大或过小：根据焊接材料的特性和焊接要求，调整焊接机的电流大小。
- 焊接时间不足或过长：根据焊接要求和材料特性，调整焊接机的焊接时间。
- 电压不稳定：检查电压供应是否稳定，如发现问题，应及时修复或更换电源。
三、维护与保养1. 清洁焊接机外壳：定期使用柔软的布料擦拭焊接机外壳，保持外观整洁。
2. 罩套保护：对于不常使用的焊接机，可以使用罩套进行遮盖，防止灰尘及湿气进入机器内部。
3. 定期检查电源连接：检查焊接机的电源连接是否牢固，如有松动或损坏，应及时修复。
4. 保持通风良好：确保焊接机周围通风良好，避免过热导致故障。
5. 定期维护：按照生产商的说明书进行定期维护，如更换润滑油、清洗过滤网等。
四、安全注意事项1. 使用防护手套和面罩：在操作焊接机时，务必佩戴防护手套和面罩，以防止火花溅入眼睛和皮肤。
2. 注意周围环境：焊接机操作时，要确保周围没有易燃物品，以免引发火灾。
3. 了解紧急停机装置：熟悉焊接机的紧急停机装置的位置和使用方法，在紧急情况下及时停机。
4. 接地保护：确保焊接机与接地线连接良好，以防止电击等安全事故的发生。
5. 学习使用说明书：在使用焊接机之前，仔细阅读并理解使用说明书，确保正确操作。
五、结论本手册介绍了焊接机维修的基本知识和维护方法，希望能帮助读者解决焊接机故障并保持其正常运行。
奥太焊机维修资料 奥太ZX-STG手工氩弧两用焊机主板图 (一)
奥太焊机维修资料奥太ZX-STG手工氩弧两用焊机主板图 (一)奥太焊机维修资料是每个焊接工人必备的重要工具，因为在实际使用中，焊机难免会出现一些故障或错误，而需要进行相应的调试和修复。
在本文中，我们将关注奥太ZX-STG手工氩弧两用焊机主板图，来了解其基本原理和结构，以及如何进行维修。
一、焊机主板图的基本概念和意义奥太ZX-STG手工氩弧两用焊机主板图，是指所谓的电路板图或电路图，可以直观地表示焊机的所有元件以及它们之间的连接方式，类似于建筑物的结构图或蓝图。
理解焊机主板图的意义在于，在焊机电路出现故障或错误时，可以通过主板图找出其中的问题所在，进而进行准确地修复。
二、奥太ZX-STG手工氩弧两用焊机主板图的基本结构奥太ZX-STG手工氩弧两用焊机主板由以下几部分组成：1.电源输入端：用来接受外部电源输入。
2.改流器：用于将输入的交流电转换为直流电。
3.电子开关：它的作用是控制焊接电流的输出。
4.稳压器：用于稳定输出电压。
5.输出端：用于输出焊接电流。
三、焊机故障排查步骤及处理方法对于奥太ZX-STG手工氩弧两用焊机故障排查的步骤，我们可以分为以下几个方面：1.检查电源：如果焊机不能正常工作，首先需要检查电源是否正常供电，并查看电源线是否有断路。
2.检查焊机器壳上的安全装置：有些时候，这些装置可能会失灵，而造成焊机无法正常工作，在这种情况下，可以检查是否有故障的开关或熔丝。
3.检查连接器：如果焊机是通过连接器与电力网连接，则可能是由于连接器接触不良造成的故障，在这种情况下，需要检查连接器及其接头，以确保它们紧密且连接良好。
4.检查电路板：如果以上方法都不行，则需要检查电路板和焊机的主板图。
在这种情况下，需要尝试重新插拔电路板上所有插头，这有可能会重新连接一些故障组件。
综上所述，焊机维修中奥太ZX-STG手工氩弧两用焊机主板图是非常重要的一环，有了它的帮助，焊接工人可以通过对焊机电路的深入理解，准确地解决焊机电路的各种故障，并保证焊接工作的稳定和安全性。
奥太ZX7-400STG维修手册(精)
第四章 ZX7系列手工/氩弧焊机§4－1 焊条手工焊对焊机的要求电弧是电弧焊接的热源、力源。
焊机是电弧能量的供应者。
焊机应满足焊接工艺的要求，保证引弧容易，电弧稳定，焊接规范稳定，以及足够宽的焊接规范和稳定调节范围。
主要的要求有：电源外特性、燃烧稳定性、焊接稳定性与焊接质量。
1、焊机的外特性：陡降外特性（1）电源—电弧系统稳定工作条件：tgαa —tgαp ＞0 电弧静特性的斜率tg αa ，电源静特性的斜率tg αp （2）空载电压：越高越容易引弧，（AC 电弧稳定），但不经济、不安全。
DC 焊机的空载电压＜113V 。
（3）稳态短路电流I SS 稍大于焊接电流I （利于引弧，太大后飞溅增大。
1.25＜I SS ／I ＜2。
2、焊机的调节特性输出不同工作电压、电流的可调性能。
通过电源外特性的调节实现。
包括回路焊接电缆压降在内的，符合某种约定关系负载电压与负载电流称为约定负载电压与约定负载电流（无感电阻下测定）。
焊条手工焊电源：U=20+0.04I I＞600A 时U=44V TIG 焊电源：U=10+0.04I I＞600A 时U=34V 3、焊机的动特性合适的短路电流峰值（引弧，加速熔化和过渡）1.5I；合适的短路电流上升速度；恢复电压最低值（30v）的时间适当。
4、焊机的极性根据焊条的性质和焊件所需热量，手弧焊在阳极、阴极材料相同时，阳极区温度高。
酸性焊条（E4013）：厚钢板采用直流正接可以获得较大熔深，薄钢板采用直流反接可以防烧穿或者采用交流。
碱性低氢钠焊条：用于重要结构，采用直流反接，可以减少飞溅、气孔，并能使电弧稳定。
（药皮Ca F,分解出电离电位较高的F,使电弧稳定性降低；直流正接熔滴过渡时，受熔池射来的正离子流撞击（质量比电子大，阻碍熔滴过渡的力大造成飞溅，电弧不稳）；直流反接，减少飞溅，且熔池处于阴极，焊条射来的氢正离子与熔池表面的电子中和，减少气孔。
5、电弧燃烧的稳定性指电弧保持稳定燃烧（不产生断弧、飘移和磁偏吹等）的程度。
锐龙焊机维修手册(手工焊)
锐龙焊机维修手册深圳市瑞凌实业有限公司仅供学习技术讨论请加湖北焊机交流中心群：37493781维修手册说明•本手册适用于没有专用的调试仪器和设备。
使用数字或指针万用表进行测量而进行维修的维修人员。
通过故障现象及测量数据来分析故障的原因，从而叛断哪些器件损坏，找到解决问题的方法。
•焊机出现故障后，首先拆开机壳，检查一下内部是否有烧焦，烧坏的现象。
•重点查看以下部分（1）上板部分：场效应管控制模块驱动模块辅助电源（2）底板部分：电解电容高压硅粒热敏电阻压敏电阻发现有烧焦，烧坏现像可直接更换板。
目录第一章手工弧焊系列…………………………………………………………………….第一节 ZX7-160 ZX7-200………………………………………………………….第二节 ZX7-250 315 400B 500…………………………………………………第三节 (IGBT)ZX7-400 500 630……………………………………………………第二章氩弧焊系列…………………………………………………………………………第一节 WS-160S 200S 180A 180P………………………………………………第二节 WS-200P………………………………………………………………………第三节 WS-250A 300A 400A………………………………………………………第四节 WSM-315 400………………………………………………………………..第三章等离子切割机系列…………………………………………………………………第一节 LGK-30 40…………………………………………………………………..…第二节 LGK-60J 70 100 120…………………………………………………………第三节 LGK-80 100 160………………………………………………………………第四章交直流氩弧焊系列…………………………………………………………………第一节 WSE-200 250 315……………………………………………………………第五章CO2气保焊系列……………………………………………………………………第一节 NBC-350 500 250F…………………………………………………………第二节 NBC-200Y 250Y 250L……………………………………………………..第六章三用机系列…………………………………………………………………..….第一节 CT-312 416…………………………………………………………………….第一章手工弧焊系列ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-250上板ZX7-250长条控制板Zx7-250底板ZX7-250上板ZX7-250长条控制板Zx7-250底板ZX7-250上板ZX7-250长条控制板Zx7-250底板ZX7-250上板ZX7-250长条控制板Zx7-250底板ZX7-250上板电源滤波电容漏液损坏。
焊机维修手册
1. 电流反馈线开路或接 触不良。 2.主电流传输电路有接触 不良或松断的现象。
ZX7-160/200上板
• 排除方法
ZX7-160/200中板
检查
Zx7-160/200底板
第一节 ZX7-160 ZX7-200
• 故障现象 • 原因分析
六、开机跳闸。
1. 开关线或电源底板有 短路现象； 2.硅桥短路。
1. 电位器质量有问题。 2. 电源继电器接触不良。 3. 电流调节打在遥控位 置。
ZX7控制板
• 排除方法
1. 更换电位器。 2. 检查电源继电器吸合情况。 3. 将遥控开关打到OFF位置。
IGBT与驱动板
第三节 （IGBT）ZX7-400 ZX7-500 ZX7-630 • 故障现象 • 原因分析 1.空气开关本身质量问 题。 2.起动电阻短路，电容 无法充电。 3.三相整流桥损坏。
Zx7-160/200底板
第一节 ZX7-160 ZX7-200
• 故障现象 • 原因分析
1.可能是过热保护； 2.可能是过流保护； 3.可能是逆变器出现故障； a、关机拔掉中板变压器供电插 头（靠近风机VH-07）开机红灯 ZX7-160/200上板 亮则是MOS板上个别场管损坏， 同时检查驱动模块上个别元器件。 b、红灯不亮则是中板变压器或整 流管有损坏。中板主变参数: L=1.2-2.0mH Q>40 ZX7-160/200中板
• 排除方法 对调输出线
ZX7-250长条控制板
Zx7-250底板
第二节 ZX7-250 315 400B 500 • 故障现象 五、焊接电流不稳定 或无法调节或时大时 小。 • 原因分析 1.电位器是否损坏； 2.带电流遥控的放在遥 控位置； 3.输出电缆过细或过长。 4.电源滤波电容漏液损坏。
焊机维修手册
直流维修手册维修手册阐明•本手册合用于没有专用的调试仪器和设备。
使用数字或指针万用表进行测量而进行维修的维修人员。
通过故障现象及测量数据来分析故障的因素，从而叛断哪些器件损坏，找到解决问题的办法。
•焊机出现故障后，首先拆开机壳，检查一下内部与否有烧焦，烧坏的现象。
•重点查看下列部分（1）上板部分：场效应管控制模块驱动模块辅助电源（2）底板部分：电解电容高压硅粒热敏电阻压敏电阻发现有烧焦，烧坏现像可直接更换板。
第一章手工弧焊系列故障排除➢开关电源批示灯不亮，风机不转，无焊接输出1、确认电源开关闭合。
2、确认输入电缆所接的电源有电。
➢电源批示灯亮，风机不转，无焊接输出1、可能是输入错接在 380V 电源上，造成过压保护电路起动，改接在 220V 电源上，重新开机即可。
2、220V 电力不稳（输入线过细过长）或输入线搭接在电网上，造成过压保护电路起动，增加电网输入线的线径；紧固输入线结点，这种现象关机器 5-10 分钟后重新开机即可恢复正常。
3、短时间内持续开闭电源开关造成过压保护电路起动，关机 5-10 分钟后重新开机即可恢复正常。
4、电源开关到电源板间的导线松脱，重新紧固。
5、电源板上 24V 继电器未吸合或损坏，查 24V 电源和继电器，继电器可用同型号的其它继电器更换。
➢风机转，焊接时输出电流不稳或不受电位器控制，电流时大时小1、电位器 1K，质量有问题。
应更换。
2、多个连接处接触不良，特别接插件等，需检查。
➢风机转，异常批示灯不亮，无焊接输出1、检查机内多个接插线与否接触不良2、输出端连接处有断路或接触不良现象3、用仪表测电源板到 MOS 板（VH-07 插件）电压为 DC308V 左右1）硅桥与否断路，硅桥接插线与否接触不良2）电源板上四只大电解电容（470UF/450 左右）之中个别漏电更换即可。
4、MOS 板上辅助电源有一绿色批示灯如不亮，请与经销商或我司联系5、控制电路问题，请与或我司联系➢风机转，异常批示灯亮，无焊接输出1、可能是过流保护，请关掉机器待异常批示灯不亮，再重新开机即可恢复正常。
