综合布线系统工程概预算
综合布线及工程预算
1
水平子系统设计
每层楼设管理间一个，靠近弱电井， 各点到楼层管理间子系统水平线缆 最长为50米，最短为10米。线缆从 天花板上走。
Hori zontal
1
水平子系统材料选用
水平子系统材料选用及数量计算
• 数据系统及语音系统均采用增强型超五类铜缆 系统，信息模块采用(FMPS100E），水平线缆 采用先进的FC8001线缆，面板采用国标8602 或8601 • 水平线平均距离=(最远点距离+最近点距 离)/2*1.1＋+7（每层楼高度余量）+7(米余量) • 线缆箱数=总点数/(305米/水平线平均距离)+1
1
水平系统走线示意图
1
每层水平子系统及工作区子系统所需材料 计算如下：
所需2口墙上型面板8602 =100个 所需CAT 5+ 铜缆 水平子系统平均距离：(50+10)/2*1.1+7＋7＝47米 每箱线可拉水平线数：305／47＝6.4（取6根） 8001004 CSL =200/6+1=34箱 所需超五类模块FMGS300BH-262=200个 其他…………
1
线材预算表
楼层 水平 平均 距离 (M) 垂直 平均 距离 (M) 数据 语音点 点数 数 水平线 总长度 （M） 语音主 干线总 长度 （M）
1
线材预算表
所需水平线总长度： 折合： 390 箱
（305米/箱）
所需语音主干线总长度： 折合： 6 轴 （305米/轴） 所需主干线光纤总长度： 358 米
1
整个布线系统分为不同的子系统
Hori zontal Work Area
Admi nistrati on
综合布线预算标准
第10章 综合布线系统的预算方案
1 综合布线系统的预算设计方式
1.1 IT行业的预算设计方式 IT行业的预算设计方式取费的主要内容一般由材料费、施工费、设计费、测试费、税金等组成。表10.1是一种典型的IT行业的综合布线系统工程预算标价设计表。
表10.1 典型的IT行业的综合布线系统工程预算表
工作内容：开孔、安装盒体、密封连接处。
安装过线盒和信息插座底盒定额见表10.5。
表10.5 安装过线盒和信息插座底盒定额表 单位：10个
安装桥架
01
工作内容：固定吊杆或支架、安装桥架、墙上钉固桥架、接地、穿墙处封堵、做标记等。
02
安装桥架定额见表10.6。
03
表10.6 安装桥架定额表 单位：10 m
1.2 建筑行业的预算设计方式
01
建筑行业流行的设计方案取费是按国家的建筑预算定额标准来核算的，一般由下述内容组成：材料费、人工费(直接费小计、其他直接费、临时设施费、现场经费)、直接费、企业管理费、利润税金、工程造价和设计费等。
02
核算材料费与人工费
03
由分项布线工程明细项的定额进行累加求得材料费与人工费。
工作内容：检验、抽测电缆、清理槽道、布放、绑扎电缆、做标记、封堵出口等。
明布电缆定额见表10.10。
表10.10 明布电缆定额表 单位：100m/条
2. 布线光缆、光缆外护套、光纤束 工作内容： (1) 管道、暗槽内穿放光缆：检验、测试光缆、清理管(暗槽)、制作穿线端头(钩)、穿放引线、穿放光缆、出口衬垫、做标记、封堵出口等。 (2) 桥架、线槽、网络地板内明布光缆：检验、测试光缆、清理槽道、布放、绑扎光缆、加垫套、做标记、封堵出口等。 (3) 布放光缆护套：清理槽道、布放、绑扎光缆护套、加垫套、做标记、封堵出口等。 (4) 气流法布放光纤束：检验、测试光纤、检查护套、气吹布放光纤束、做标记、封堵出口等。

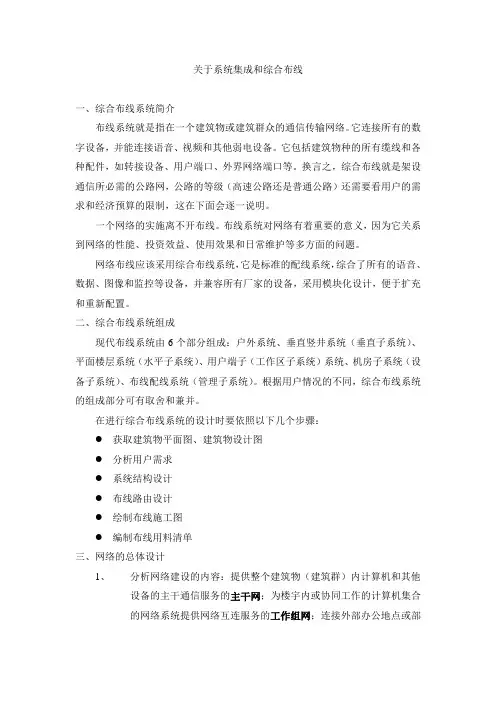

综合布线设计预算
关于系统集成和综合布线一、综合布线系统简介布线系统就是指在一个建筑物或建筑群众的通信传输网络。
它连接所有的数字设备，并能连接语音、视频和其他弱电设备。
它包括建筑物种的所有缆线和各种配件，如转接设备、用户端口、外界网络端口等。
换言之，综合布线就是架设通信所必需的公路网，公路的等级（高速公路还是普通公路）还需要看用户的需求和经济预算的限制，这在下面会逐一说明。
一个网络的实施离不开布线。
布线系统对网络有着重要的意义，因为它关系到网络的性能、投资效益、使用效果和日常维护等多方面的问题。
网络布线应该采用综合布线系统，它是标准的配线系统，综合了所有的语音、数据、图像和监控等设备，并兼容所有厂家的设备，采用模块化设计，便于扩充和重新配置。
二、综合布线系统组成现代布线系统由6个部分组成：户外系统、垂直竖井系统（垂直子系统）、平面楼层系统（水平子系统）、用户端子（工作区子系统）系统、机房子系统（设备子系统）、布线配线系统（管理子系统）。
根据用户情况的不同，综合布线系统的组成部分可有取舍和兼并。
在进行综合布线系统的设计时要依照以下几个步骤：●获取建筑物平面图、建筑物设计图●分析用户需求●系统结构设计●布线路由设计●绘制布线施工图●编制布线用料清单三、网络的总体设计1、分析网络建设的内容：提供整个建筑物（建筑群）内计算机和其他设备的主干通信服务的主干网；为楼宇内或协同工作的计算机集合的网络系统提供网络互连服务的工作组网；连接外部办公地点或部门的远程办公服务和远程个人服务。
2、系统结构设计：根据用户的需求，可以选择客户机/服务器（C/S）或者客户机/中间层/服务器的信息系统结构。
3、网络拓扑结构的设计：根据用户实际需求和网络技术的成熟程度、服务质量，选择ATM或快速以太网来作为网络拓扑结构的骨干网络。
局域网也可以根据资源的节省性选用以太网来进行拓扑。
四、网络硬件选用1、系统设备选取：根据网络拓扑结构、设备性价比、对传输介质要求等方面综合考虑设备品牌。
网络综合布线系统工程预算《综合布线系统PPT系列》
知识准备
5、重要性
建设工程的概预算是对工程造价进行控制的主要依据，它包括 设计概算和施工图预算。设计概算是设计文件的重要组成部分， 应严格按照批准的可行性研究报告和其他有关文件进行编制。施 工图预算则是施工图设计文件的重要组成部分，应在批准的初步 设计概算范伟内进行编制。
概预算必须由持有勘察设计证书资格的单位编制。同样，其编 制人员也必须持有信息工程概预算资格证书。
知识准备
4、概预算参考用表 概预算参考用表如图11-2-2、图11-2-3、图11-2-4所示。
知识准备
4、概预算参考用表 概预算参考用表如图11-2-2、图11-2-3、图11-2-4所示。
认证测试
省略，见教材。。
谢谢
LOGO
• 预算 批准初步设计或扩大初步设计概算及有关文件。 施工图、通用图、标准图及说明。 《建筑与建筑群综合布线》预算定额。/li> 通信工程预算定额及编制说明。 通信建设工程费用定额及有关文件。
知识准备
4、概预算文件的内容
• 概算 主要包括工程概况、规模及概算总价值。 编制依据：依据的设计、定额、价格及地方政府有关规定，和信
小明是网络中心新入职的网络管理员，因此需要配 合其他的工程师，按照学校的要求，共同完成校园网络 综合布线系统工程预算，并提交学校预算报告。
任务分析
建设工程的概（预）算是对工程造价进行控制的主要 依据，它包括设计概算和施工图预算。
设计概算是设计文件的重要组成部分，应严格按照批 准的可行性研究报告，和其他有关文件进行编制。施工 图预算则是施工图设计文件的重要组成部分，应在批准 的初步设计概算范围内，进行编制。
知识准备
2、概预算的作用
• 预算
预算是考核工程成本、确定工程造价的主要依据。 预算是前定工程承、发包合同的依据。 预算是工程价款结算的主要依据。 预算是考核施工图设计技术经济合理性的主要依据之一。
智能化弱电工程：综合布线预算工程量和价格的方法！
智能化弱电工程：综合布线预算工程量和价格的方法！弱电系统中线缆的计算是一门技术活，不是简单的心算就可以完成的，也有一些基本方法和公式来套用，本篇文章分系统介绍弱电线缆估算方法。
一、综合布线系统1.1 水平子系统，线缆用量计算方法：▪电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H－楼层高）▪实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)▪每箱线缆布线根数=每箱电缆长度/实际电缆平均长度▪电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF 则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
1.2 主干子系统，铜线缆用量计算方法：▪电缆平均长度 =（最远IDF距离+最近IDF距离）/2▪实际电缆平均长度 = 电缆平均长度×1.1+(端接容限，通常取6) ▪每轴线缆布线根数 = 每轴电缆长度/实际电缆平均长度▪电缆需要轴数 = IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
1.3 主干子系统，光缆用量计算方法：▪光缆平均长度=（最远IDF距离+最近IDF距离）/2▪实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6) ▪光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
综合布线预算工程量和价格的方法【最新版】
综合布线预算工程量和价格的方法弱电系统中线缆的计算是一门技术活，不是简单的心算就可以完成的，也有一些基本方法和公式来套用，本篇文章分系统介绍弱电线缆估算方法。
弱电系统中线缆的计算是一门技术活，不是简单的心算就可以完成的，也有一些基本方法和公式来套用，本篇文章分系统介绍弱电线缆估算方法。
一、综合布线系统1.1 水平子系统，线缆用量计算方法：电缆平均长度=(最远信息点水平距离+最近信息点水平距离)/2+2H(H-楼层高)实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间(IDF)到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF 则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间(IDF)的情形。
1.2 主干子系统，铜线缆用量计算方法：电缆平均长度=(最远IDF距离+最近IDF距离)/2实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度电缆需要轴数= IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离，主要取决于楼层高度和弱电井到设备间(MDF)的水平距离。
大对数电缆对数按照1：2(即1个语音点配置2对双绞线)计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
1.3 主干子系统，光缆用量计算方法：光缆平均长度=(最远IDF距离+最近IDF距离)/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
综合布线系统工程概预算
机机械械工工业业出出版版社社
第13章 综合布线系统工程概预算
13.1.6 预算文件的内容 1）工程概况，预算总价值。 2）编制依据及对采用的收费标准和计算方法的说明。 3）工程技术经济指标分析。 4）其他需要说明的问题。
西安开元电子实业 有限公司
机机械械工工业业出出版版社社
第13章 综合布线系统工程概预算
13.2 综合布线工程的工程量计算原则 1.工程量计算要求 1）工程量的计算应按工程量计算规则进行，即工程量项目 的划分、计量单位的取定、有关系数的调整换算等。 2）工程量的计算无论是初步设计，还是施工图设计，都要 依据设计图纸计算。 3）工程量的计算方法各不相同 ， 而我们要求从事概预算 的人员，应在总结经验的基础上，找出计算工程量中影响预 算及时性和准确性的主要矛盾，同时还要分析工程量计算中 各个分项工程量之间的共性和个性关系，然后运用合理的方 法加以解决。
西安开元电子实业 有限公司
机机械械工工业业出出版版社社
第13章 综合布线系统工程概预算
2.计算工程量应注意的问题 1）熟悉图纸。要及时地计算出工程量，首先要熟悉图纸，看懂有关文字说明 ，掌握施工现场有关的问题。 2）要正确划分项目和选用计量单位。所划分的项目和项目排列的顺序及选用 的计量单位应与定额的规定完全一致。 3）计算中要采用的尺寸要符合图纸中的尺寸要求。 4）工程量应以安装就位的净值为准，用料数量不能作为工程量。 5）对于小型建筑物和构筑物可另行单独规定计算规则或估列工程量和费用。 3.工程量计算的顺序 1）顺时针计算法，即从施工图纸右上角开始，按顺时针方向逐步计算，但一 般不采用。 2）横竖计算法或称坐标法，即以图纸的轴线或坐标为工具分别从左到右，或 从上到下逐步计算。 3）编号计算方法，即按图纸上注明的编号分类进行计算，然后汇总同类工程 量。
综合布线有关工程概预算问题
38
综合布线有关工程概预算问题
工业设备安装完毕后，和土建工程竣工后 验收一样，由主管部门验收后交付使用，并按 合同规定保修一年或若干时间。至此，基本建 设项目才算完成。
39
综合布线有关工程概预算问题
二、工程承发包制 工程承发包制是实施工程项目方法的重大
改革。具体作法按工程项目的具体条件及要求 决定。根据建设项目的特点和具体条件，我国 目前有以下四种包干形式：
设计任务书的内容通常包含：工程项目的 目的；投资估算和建设工期；建设规模、产品 方案、经济管理纲领、生产方式及工艺要求； 矿产资源、水文地质及工程地质情况；原材料 、水、电能源、运输条件；三废处理及环保措 施；人员编制、组织机构；经济效益和扩大再 生产的能力情况；主要协作单位情况等。
22
综合布线有关工程概预算问题
14
综合布线有关工程概预算问题
15
综合布线有关工程概预算问题
• 编制项目协议建议书 编制项目建议书的主要内容有：
1、立项的必要性：应列举各种依据和理由， 凡涉及到引进外国技术装备者也要申明理由。
2、立项产品、规模、经济效益和社会效益， 投入产出比以及扩大再生产的初步预测。
16
综合布线有关工程概预算问题
18
综合布线有关工程概预算问题
可行性研究报告是对拟建项目能否成立进行决 策和审批设计任务书的依据，是基本建设程序 中决定投资项目命运的关键。
19
综合布线有关工程概预算问题
“可行性研究”应拿出的成果是：
（1）论证投资的必要性，如经济意义、社 会效益、扩大再生产的前景等作出效益评价。
（2）市场供求调查数据及分析，确定项目 规模、产值和组织机构定员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机机械械工工业业出出版版社社
西安开元电子实业有限公司
机机械械工工业业出出版版社社
第13章 综合布线系统工程概预算
13.1 综合布线系统工程概预算概述
建设工程的概（预）算是对工程造价进行控制的主要依据，它包括 设计概算和施工图预算。设计概算是设计文件的重要组成部分，应 严格按照批准的可行性研究报告和其他有关文件进行编制。施工图 预算则是施工图设计文件的重要组成部分，应在批准的初步设计概 算范伟内进行编制。
机机械械工工业业出出版版社社
第13章 综合布线系统工程概预算
13.2 综合布线工程的工程量计算原则 1.工程量计算要求 1）工程量的计算应按工程量计算规则进行，即工程量项目 的划分、计量单位的取定、有关系数的调整换算等。 2）工程量的计算无论是初步设计，还是施工图设计，都要 依据设计图纸计算。 3）工程量的计算方法各不相同 ， 而我们要求从事概预算 的人员，应在总结经验的基础上，找出计算工程量中影响预 算及时性和准确性的主要矛盾，同时还要分析工程量计算中 各个分项工程量之间的共性和个性关系，然后运用合理的方 法加以解决。
西安开元电子实业有限公司
机机械械工工业业出出版版社社
第13章 综合布线系统工程概预算
13.1 综合布线系统工程概预算概述 13.1.1 概算的作用 13.1.2 预算的作用 13.1.3 概算的编制依据 13.1.4 预算的编制依据 13.1.5 概算文件的内容 13.1.6 预算文件的内容 13.2 综合布线工程的工程量计算原则 13.3 综合布线工程概预算的步骤程序 13.4 综合布线系统的预算设计方式 13.4.1 IT行业的预算设计方式 13.4.2 建筑行业的预算设计方式 13.5 建筑与建筑群综合布线系统预算定额参考 13.5.1 综合布线设备安装 13.5.2 布放线缆 13.5.3 缆线终接 13.5.4 综合布线系统测试 13.6 综合布线系统工程概预算实训项目 13.6.1 实训项目一 按IT行业的预算方式做工程预算 13.6.2 实训项目二 按建筑行业的预算方式做工程预算
13.1.4 预算的编制依据 1）批准初步设计或扩大初步设计概算及有关文件。 2）施工图、通用图、标准图及说明。 3）《建筑与建筑群综合布线》预算定额。 4）通信工程预算定额及编制说明。 5）通信建设工程费用定额及有关文件。
13.1.5 概算文件的内容 1）工程概况、规模及概算总价值。 2）编制依据：依据的设计、定额、价格及地方政府有关规定和信息产 业部未作统一规定的费用计算依据说明。 3）投资分析：主要分析各项投资的比例和费用构成，分析投资情况， 说明建设的经济合理性及编制中存在的问题。 4）其他需要说明的问题。
西安开元电子实业有限公司
机机械械工工业业出出版版社社
第13章 综合布线系统工程概预算
13.1.6 预算文件的内容 1）工程概况，预算总价值。 2）编制依据及对采用的收费标准和计算方法的说明。 3）工程技术经济指标分析。 4）其他需要说明的问题。
西安开元电子实业有限公司
西安开元电子实业有限公司
机机械械工工业业出出版版社社
第13章 综合布线系统工程概预算
13.1.2 预算的作用 1）预算是考核工程成本、确定工程造价的主要依据。 2）预算是前定工程承、发包合同的依据。 3）预算是工程价款结算的主要依据。 4）预算是考核施工图设计技术经济合理性的主要依据之一
13.1.3 概算的编制依据 1）批准的可行性研究报告。 2）初步建设或扩大初步设计图纸、设备材料表和有关技术文件 3）建筑与建筑群综合布线工程费用有关文件。 4）通信建设工程概算定额及编制说明。
西安开元电子实业有限公司
机机械械工工业业出出版版社社
第13章 综合布线系统工程概预算
根据工程技术要求及规模容量，需要首先设计绘 制出施工图纸。按设计施工图纸统计工程量并乘 以相应的定额即可概、预算出工程的总体造价， 此过程即为综合布线工程的概、预算。统计工程 量时，尽量要与概预算定额的分部、分项工程定 额子目划分相一致，按标准化要求进行统计，以 便采用微机编制概预算，采用综合布线工程概预 算编制计算机管理系统。
概（预）算必须由持有勘察设计证书资格的单位编制。同样，其编 制人员也必须持有信息工程概（预）算资格证书。
综合布线系统的概（预）算编制办法，原则上参考通信建设工程概 算、预算编制办法作为依据，并应根据工程的特点和其他要求，结 合工程所在地区，按地区（计委）建委颁发有关工程概算、预算定 额和费用定额编制工程概（预）算。如果按通信定额编制布线工程 概预算，则参照《通信建设工程概算、预算编制办法及定额费用》 及邮部[1995]626号文要求进行。
西安开元电子实业有限公司
机机械械工工业业出出版版社社
第13章 综合布线系统工程概预算
13.1.1 概算的作用
1）概算是确定和控制固定资产投资、编制和安排投资计划、 控制施工图预算的主要依据。 2）概算是签订建设项目总承包合同、实行投资包干以及核定 贷款额度的主要依据。 3）概算是考核工程设计技术经济合理性和工程造价的主要依 据之一。 4）ห้องสมุดไป่ตู้算是筹备设备、材料和签订订货合同的主要依据 5）概算在工程招标承包制中是确定标底的主要依据。
机机械械工工业业出出版版社社
第13章 综合布线系统工程概预算
西安开元电子实业有限公司
机机械械工工业业出出版版社社
第13章 综合布线系统工程概预算
综合布线概预算是综合布线设计环节的一部分， 它对综合布线项目工程的造价估算和投标估价及 后期的工程决算都有很大的影响。
