砌体砖对比
砖砌体的种类
常用砖、砌块1、烧结普通砖（粘土砖）1）烧结普通砖按主要原料分为粘土、页岩、煤矸石和粉煤灰。
2）烧结普通砖根据抗压强度分为MU30 MU25 MU20 MU15 MU10S个强度等级。
3）烧结普通砖根据尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品、一等品、合格品三个等级。
优等品适用清水墙, —一等品、合格品可用于混水墙。
4）公称尺寸为：240mM 115mm< 53mm九五砖尺寸：240x 115X53mm标准砖、统一砖）八五砖尺寸：216 x 105 x 43mm七五砖尺寸：190 x 90 x 40mm5）普通粘土砖每块重量在2.5公斤左右2、烧结多孔砖（粘土砖）1）烧结多孔砖以粘土、页岩、煤矸石和粉煤灰为主要原料，经焙烧而成的多孔砖，孔洞率超过25%不大于35%2）烧结多孔砖根据抗压强度、变异系数分为MU30MU25MU20 MU15 MU10E个强度等级。
3）优点：用烧结多孔砖和烧结空心砖代替烧结普通砖，可使建筑物自重减轻30注右，节约粘土20%- 30%节省燃料10%- 20%墙体施工功效提高40%并改善砖的隔热隔声性能。
4）烧结多孔砖尺寸偏差、外观质量、强度等级和物理性能分为优等品、一等品、合格品三个等级。
5）多孔砖分为:P 型（240mM 115mM 90mr h皿型（190m M 190m M 90mrj）3、烧结空心砖（粘土砖）1）烧结空心砖以黏土、页岩、煤矸石等为主要原料，经焙浇而成的空心砖。
主要用于非承重部位。
孔洞率大于35% 2）烧结空心砖根据密度分为800、900、1100三个密度级别。
每个密度级根据孔洞及其排数、尺寸偏差、外观质量、强度等级和物理性能分为优等品、一等品和合格品三个等级。
规格尺寸：390mmX190mmX190mm4、蒸压灰砂砖（灰砂砖）1）蒸压灰砂砖是以石灰、砂为主要原料蒸压养护而成。
蒸压灰砂砖适用于各类民用建筑、公用建筑和工业厂房的内、外墙，以及房屋的基础。
砌体的构造要求
（11-34）
①砖砌平拱过梁的受剪承载力按式（11-25）计算。
②砖砌平拱受弯承载力按式（11-24）计算。
（3）钢筋混凝土过梁的计算。
1.3 墙梁
砌体的构造要求
1）墙梁的类型
（1）按承受的荷载分类。
①承重墙梁。除了承受托梁和顶面以上的墙体自重外， 还承受由屋盖或楼盖传来的荷载的墙梁，如建筑物底层为 大开间、上层为小开间时设置的墙梁。
图11-28 组合拱受力体系
砌体的构造要求
1
2 （2）
无洞口墙 梁的破坏 形态。
3
弯曲破坏。 剪切破坏。
局部受压破坏。
砌体的构造要求
图11-29 简支墙梁的破坏形态（试验结果）
3）有洞口墙梁
砌体的构造要求
1.
弯曲破坏。
2.
3.
剪切破坏。
局部受压破坏。
砌体的构造要求
图11-30 开洞墙梁的破坏形态（试验结果）混凝土Leabharlann 构与砌体结构砌体的构造要求
1.1 墙、柱高厚比
1）高厚比验算的基本概念
砌体结构房屋中，作为受压构件的墙、柱除了应满足承载力要 求之外，还必须满足高厚比的要求。墙、柱的高厚比验算是保证砌 体房屋施工阶段和使用阶段稳定性与刚度的一项重要构造措施。
砌体墙、柱的允许高厚比［ β ］是指墙、柱高厚比的允许限 值（见表11-7），它与承载力无关，而是根据实践经验和现阶段的 材料质量以及施工技术水平综合研究而确定的。
砌体的构造要求
图11-31 偏洞口墙梁的破坏（试验结果）
砌体的构造要求
4）连续墙梁和框支墙梁
（1） 墙梁支座 反力和内力 分布。
（2） 托梁的受力
特点。
（3） 中间支座上方 砌体的局部受
常见的5种砖砌体砌筑形式
常见的5种砖砌体砌筑形式
常见的5种砖砌体砌筑形式是：1、一顺一丁式
一顺一丁：是指由一皮中全部顺砖与一皮中全部丁砖间隔砌成。
上下皮竖缝相互错开砖长。
这种砌筑形式适合于砌一砖、一砖半及二砖墙。
2、梅花丁式
梅花丁式：是指由每皮中丁砖与顺砖相间隔砌成，上皮丁砖坐中于下皮顺砖，上下皮竖缝相互错开1/4砖长。
这种砌筑形式适合于砌一砖及一砖半墙。
3、三顺一丁式
三顺一丁式：是指由三皮中全部顺砖与一皮中全部丁砖相隔砌成。
上下皮顺砖间竖缝相互错开1/2砖长；上下皮顺砖与丁砖间竖缝相互错开1/4砖长。
这种砌筑形式适合于砌一砖及一砖半墙。
三顺一丁易产生内部通缝，一般不提倡此种组砌方式。
4、两平一侧式
两平一侧式：是指每层由两皮顺砖与一皮侧砖组合相间砌筑而成，主要用来砌筑3/4厚砖墙。
5、全顺式
全顺式：是指各皮砖均为顺砖，上下皮竖缝相互错开1/2砖长。
这种形式仅适合于砌半砖墙。
页岩多孔砖砂加气混凝土砌块等比较
填充墙材料的对比分析目前，建筑工程中填充墙体材料种类较多，应用比较广泛的有：页岩多孔砖、砂加气混凝土砌块、混凝土多孔砖。
下面分别对上述砌体材料进行简单的总结与对比。
（一）页岩多孔砖：以页岩、煤矸石为主要原料，经焙烧而成、孔洞率不小于15%，孔形为圆孔或非圆孔。
孔的尺寸小而数量多。
特点：强度高、无干缩现象、施工技术最成熟。
施工技术要点：1、多孔砖在砌筑前进行浇水湿润是一道很重要的工序，因为它对砌体质量和砌筑效率都会产生直接的影响。
多孔砖应提前1至2d浇水湿润。
砌筑时砖的含水率宜控制在10%～15%。
2、灰缝厚度不宜过薄和过厚，否则都会降低砌体强度。
水平灰缝砂浆饱满度不得低于80％。
3、一顺一丁、梅花丁等砌筑形式在砌体施工中采用较多，且整体性较好，而砌体上下错缝、内外搭砌也是为了保证砌体的整体性。
4、当砂浆存放时间较长时，不但会降低砂浆强度，还会产生分层泌水现象。
这样将使操作不便，且不容易保证灰缝砂浆的饱满度，影响砂浆的粘结力，故要求在砌筑前进行二次拌合。
5、砌体塞顶的控制。
框架填充墙要求在砌体干燥后塞顶，一般情况下可以在粉刷前才塞顶，并且要塞实顶紧。
这是解决梁墙结合部产生收缩裂缝的重要环节。
鉴于以上特点及要点，页岩多孔砖适用于住宅建筑的各类填充墙。
（二）砂加气混凝土砌块：以石英砂、石灰、水泥为主要原材料，以铝粉（或铝粉膏）为发泡剂，以高压蒸汽养护而制成的砌块。
和页岩多孔砖相比，有如下优缺点。
优点：保温隔热性能好、自重轻、施工较方便、属墙改办推荐新型墙体材料（其10元/m2专项资金可以全退）。
缺点：价格略贵、强度低、表面吸湿性强、存在干缩、气孔内渗入水分和干湿循环等会使砌块强度降低。
施工技术要点：1、砌块应堆置于室内或不受雨雪影响的场所；砌筑后，也应做好防雨遮盖，避免雨水直接冲淋墙面。
砌块必须保证出釜28天以后才能投入使用，砌块砌筑时含水率不能超过30%。
2、砌块砌筑必须使用专用粘结剂（不得用水浇湿砌块），抹灰前应使用界面剂进行基底处理，墙面抹灰砂浆宜采用专用抹灰砂浆。
蒸压灰砂砖与烧结普通砖对比
蒸压灰砂砖的原料主要为砂，推广蒸压灰砂砖取代粘土砖对减少环境污染，保护耕地，改善建筑功能有积极作用。
对蒸压灰砂砖的性能进行分析、研究，对蒸压灰砂砖应用中存在的问题进行探讨，并提出了设计和施工中应采取的技术措施。
蒸压灰砂砖是以砂、石灰为主要原料，经坯料制备，压制成型、蒸压养护而成的实心砖，简称灰砂砖，测试结果证明，蒸压灰砂砖，既具有良好的耐久性能，又具有较高的墙体强度。
一．蒸压灰砂砖砌体的性能指标1.耐久性能①抗冻性：是指砖抵抗反复冻融作用的能力。
蒸压灰砂砖如果按规定生产达到产品标准要求时，能够经受抗冻性试验，蒸压灰砂砖的抗冻性与其自身强度有关，强度高者抗冻性好。
②耐水性：包括干湿循环作用后和长期浸泡水中时其强度的变化，经干湿循环作用或长期在水中蒸压灰砂砖的抗压强度均有所增长。
③吸水性：与烧结普通砖相比，其吸水速度与烧结普通砖相近。
④自然条件下强度变化：蒸压灰砂砖是在高温、蒸压下进行反应形成的。
水化反应比较充分，因此具有稳定的强度和性能。
在大气中出釜，前期强度有较多增长，以后不再提高，保持稳定。
在潮湿环境和水中长期浸泡，强度亦会增强。
⑤耐高温性：蒸压灰砂砖不能长期受热200℃以上，200℃以下，强度基本没有影响。
⑥耐化学腐蚀性：MU15以上的灰砂砖在酸碱溶液中浸泡强度变化不大。
根据分析，蒸压灰砂砖虽然可用于工业与民用建筑的墙体和基础，但用于基础及其他建筑部位时，其强度必须为MU15和MU15以上。
不得用于长期受热200℃以上，受急热急冷和有酸性介质侵蚀的建筑部位。
蒸压灰砂砖在地面以下或防潮层以下砌筑，所用材料的最低强度等级与普通烧结砖相同。
2.强度根据GB50003－2001《砌体结构设计规范》可以看出，蒸压灰砂砖的抗压强度设计值与烧结普通砖的抗压强度设计值相同，不同点是蒸压灰砂砖的强度等级没有C30；当跨度不小于7.5m的梁下灰砂砖砌体调整系数取0.9，这与烧结普通砖有区别，在施工质量控制等级为B级时，GB50003－2001给出了蒸压灰砂砖的抗剪强度设计值与烧结普通砖的抗剪强度设计值，不难看出蒸压灰砂砖砌的抗剪强度为烧结普通砖的0.7倍。

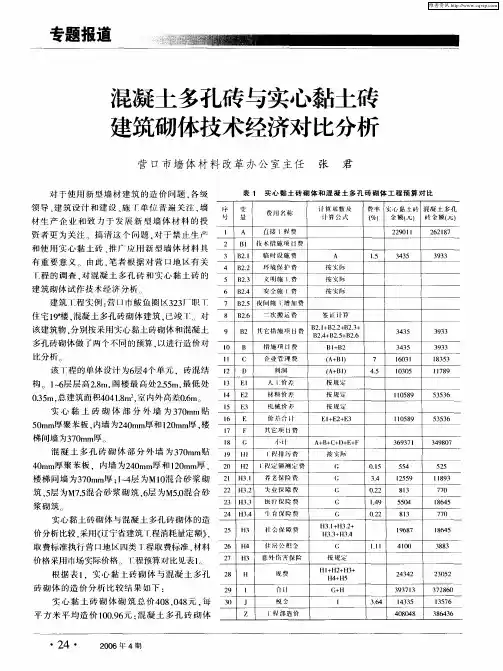

混凝土多孔砖与实心黏土砖建筑砌体技术经济对比分析
ｌ ２
领导 、 建筑 设计 和建 设 、 ｒ 施 单位 普 遍 关注 ， 墙
材 生 产 企 业 和致 力于 发 展 新 型墙 体材 料 的投
变 盹 Ⅲ
Ａ
费 Ｊ 名 称 １ １ 直 接 ｌ手 旱费
计 算 展数 及 计 算 公 式
费 率 实 心 黏 土 砖 凝 土 多孔 混 ｆ 金额ｆ １ 砖 金 额（ ） ％１
Ｈ３＿＋Ｈ３ｌ ３ ４
Ｉ９ ． ４
０２ ．２
５０ ５４
８３ ｌ ｌ６７ ９ ８
ｌ６ ５ ８ ４
７０ ７ ｌ６ ５ ８ ４ ３８ ８３
实心 黏土砖砌体 与混凝土 多孑 砖 砌体 的造 Ｌ
价分析 比较 ， 《 采用 辽宁省建筑 丁程消耗量定额》 ， 取费标准执行营 口地 区四类 丁程取 费标 准 ． 材料
（ Ｇ （ ；
０１ ．５ ３ ． ４ ０２ －２
５４ ５ ｌ５ ９ ２ ５ ８３ ｌ
５５ ２ ｌ８ ３ ｌ９ ７０ ７
楼梯 间墙 为３ ０ｌｌ ：～ 层 为Ｍ１ １ 合砂浆 砌 ７ ｎ 厚 ｌ４ ｎ ０ｌ ￣ 筑 ．层 为Ｍ７ 混合砂 浆砌 筑 ，层 为Ｍ５ 混 合砂 ５ ． ５ ６ ． ０
Ｂｌ 技 术措 施 项 ｝ ｜费 Ｉ 时 设 施 费 Ｉ 环境 保 护 费 文 明 施 １费 ．
安 全施 ｌ费
３ Ｂ． ２１ ４ Ｂ － ２２ ５ Ｂｌ ２３
６ Ｂ． ２４
Ａ 按 实 际 按 实 际
按 实 际
１ ． ５
３ ３ ４５
３ ３ ９３
价格采用市场实际价格 Ｔ程预算对 比见表 ｌ ．
Ｇ 按 规 定
ＨｌＨ ＋ ３ ２Ｈ＋ ＋
Ｈ４＋ ５ Ｈ
1M3砌体砖、砂浆的净用量
1M3砌体砖、砂浆的净⽤量1M3砌体砂浆的净⽤量（标准砖）=1-0.24x0.115x0.053x1M3标准砖的净⽤量1M3标准砖的净⽤量=1/[砌体厚X（标准砖长+灰缝厚）X（标准砖厚+灰缝厚）]x2x砌体厚度的砖数砌体厚半砖取0.11M⼀砖取0.24M⼀砖半取0.365M...砌体厚度的砖数半砖取0.5⼀砖取1⼀砖半取1.5...灰缝厚度⼀般取0.01M240墙1M3标准砖的净⽤量=1/[0.24*(0.24+0.01)*(0.053+0.01)]*2*1=529块240墙1M3砌体砂浆的净⽤量（标准砖）=1-0.24*0.115*0.53*529块=0.226m3370墙1M3标准砖的净⽤量=1/[0.365*(0.24+0.01)*(0.053+0.01)]*2*1.5=521.9块例：请问建筑⽅⾯的⾼⼿，砌1.2M⾼，周长274M的围墙（24墙）需要多少红砖，沙⼦，⽔泥.请⾼⼿指点下。
谢谢1.2*0.24*274=78.912⽴⽅⽶，要41000块砖、25⽴⽅⽶⼭沙15吨⽔泥(75#的，50#砂浆13吨)含损耗例2—1计算1m3⼀砖半厚的标准砖墙的砖和砂浆的消耗量（标准砖和砂浆的损耗率均为1％）。
[解]1m3砖净⽤量＝1/[0.365*(0.24+0.01)*(0.053+0.01)]*2*1.5=521.8（块）1m3砖消耗量＝521.8×（1＋1％）＝527（块）页脚内容11m3砖砂浆净⽤量＝1-0.24*0.115*0.53*521.8=0.237m3砂浆消耗量＝0.237×（1＋1％）＝0.239m31⽴⽅240砖墙中砖块的净⽤量计算公式每⽴⽅砌体标准砖净⽤量（块）=2x墙厚的砖数/[墙厚x（转长+灰缝）x（砖厚+灰缝）]想请问⼀下其中的墙厚是啥意思，以及这个公式的推导思路是什么？这个公式的推导思路就是平常⽤的体积公式：长X宽X⾼，此式中长=（砖长+灰缝），⾼=（砖厚+灰缝），这两个数据是墙体⽴⾯⽅向的数据，⽐较容易理解，且它体现的是⼀块砖的长和⾼（含灰缝）；⽽宽=墙厚。
加气混凝土砌块和煤矸空心砖优劣分析报告
加气混凝土砌块和煤矸空心砖优劣分析报告1、规范规定及设计要求：目前，除国家规范要求外，合肥市对两种墙体材料的要求有《合肥市住宅工程质量通病防止导则》、《合肥市新型墙体材料施工技术要点》、《加气混凝土砌块实施细则》，设计图纸对加气混凝土砌块的要求和《细则》基本一致。
为简单起见，暂不考虑门窗洞口、卫生间、楼梯间墙体、墙垛等细部构造，仅对整面墙做分析比较。
根据规范和标准对两种墙体材料的构造要求做比较，具体见下表：由上表可知：1)、墙体拉结筋设计基本相同，可不对其进行比较。
2）、加气混凝土砌块墙体中应满铺耐碱玻纤网格布，在不同材料交接处还应加强；煤矸石空心砖墙体只需在不同材料交接处加强。
因此可不考虑加强部分构造，仅按加气混凝土砌块墙体满铺耐碱玻纤网格布做处理。
3）、圈梁间距均为4m，因此墙体高度可按4m进行对比。
得到的经济性规律同样适用于其他高度的墙体。
根据以上简化，对两种墙体材料的不同构造绘图如下：2、经济性分析。
根据上图构造，造价管理部对不同长度墙体造价进行计算，具体见下表：不同长度砌体造价(元)长度2m 4m 6m 8m 10.5m 12m 14.7m 16m加气混凝土768 1710 2485 3434 4395 5152 6370 6869说明：1）、墙体厚度为200mm。
2）、煤矸石空心砖砂浆为M5混合砂浆，加气混凝土砌块砂浆为砂浆Mb5专用砂浆。
由上表可知，相同长度墙体，加气混凝土砌块造价大于煤矸石空心砖。
加气混凝土砌块的单方造价为449元，煤矸石空心砖的单方造价为495元。
但由于加气混凝土砌块构造柱间距较密、需满铺耐碱玻纤网格布和设置混凝土条带，导致其墙体造价高于煤矸石空心砖。
3、施工分析：根据对比国家和合肥市的相关规定，对两种材料的堆放保养、砌筑工艺、混凝土构件的设置、拉结筋设置、防裂措施等方面进行对比，具体见下表：通过以上比较可知，加气混凝土砌块的施工要求严于煤矸石空心砖，同时也从侧面反映出，如果在施工质量控制不严的情况下，加气混凝土砌块墙体出现质量事故的几率更大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号类型规格尺寸平均抗压强度容重单价1600×240×200 3.9MPa610Kg/m3加气混凝土砌块
600×240×100
2承重多孔砖240×115×9013.5
3非承重多孔砖240×115×905
4轻集料小型空心砌块390×170×190 3.5MPa900Kg/m3
特点
备注等级B06级具有生产能耗低、节土利废、施工方便和体轻、强度高、保温效果好、耐久、收缩变形小、外观规整等特点，是一种替代烧结粘土砖的理想材
料。
具有生产能耗低、节土利废、施工方便和体轻、强度高、保温效果好、耐久、收缩变形小、外观规整等特点，是一种替代烧结粘土砖的理想材
料。
具有自重轻，保温性好，可减轻基础荷载，抗震性好便于运输，高强、保温隔热性能好、生产效率高和施工方便、隔声、防水、防火、耐酸碱
、抗老化、无辐射、环保利废等特点。
1.保温性：“加气混凝土砌块”做外围护结构时，不用辅助保温材料就能满足各国严格的保温节能要求。
用4-5cm的“加气混凝土砌块”产品能达到一砖墙的保温效果，用7-8cm的“加气混凝土砌块”能达到一砖半墙的保温效果。
因此，“加气混凝土砌块”既是结构材料，又可将其视作“保温材料”。
2.防火性：“加气混凝土砌块”产品本身是无机不燃材料。
因此，“加气混凝土砌块”被广泛用作防火墙。
3.抗震性能好：加气混凝土容重轻，整体性能好，地震时惯性力小，同样的建筑结构使用加气混凝土砌块时可提高两个抗震级别。
4.隔音性好：根据墙体厚度和表面处理方式不同，“加气混凝土砌块”墙体可隔音30-60分贝。
同时由于“加气混凝土砌块”产品的多孔的特性，它是一种良好的吸音材料。
5.抗渗性：当采用普通外墙粉刷时，“加气混凝土砌块”砌块墙体的抗渗性比粘土砖墙体高85%。
6.强度高：由于“加气混凝土砌块”尺寸精确、六面切割和使用薄层砂浆砌筑，使强度利用系数大为提高。
“加气混凝土砌块”砌块的砌体强度约为砌块本身强度的80%（红砖仅为30%）。
7.施工便捷：可连续砌筑，不受一次砌筑的高度限制，可大大提高施工速度，降低劳动力成本，易于加工。
8.经济性：由于容重小，大大降低基础和结构处理的费用，表面平整度好可以减少表面粉刷所用材料和人工，在达到同样的建筑结构效果，使用厚度相对较小，可提高建筑利用系数，增加使用面积保温性能好等优点，能显著节约建筑物的综合造价。
9.绿色环保性：由于“加气混凝土砌块”原材料全部为无放射性工业废渣再次利用，在生产、运输和使用过程中也不产生任何污染，完全符合国家发展战略要求，是一种新型绿色环保建材。
