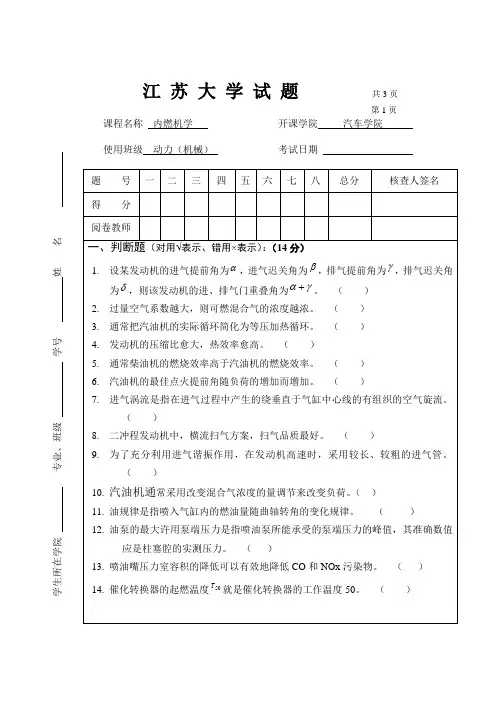

内燃机 考试样卷
江苏大学试题共3页Array第1页课程名称内燃机学开课学院汽车学院
使用班级动力（机械）考试日期
江苏大学试题第2页
江苏大学试题第3页
发动机设计复习题
1.工程机械内燃机和轿车用内燃机的工作条件有什么不同？其在设计时应满足什么要求? 答：车用内燃机的使用特定是：经常需要在较大的范围内变速和变负荷，并且启动和加速频繁。而工程机械内燃机使用特定：经常在大负荷下工作，而且常短期超载，经常在野外流动作业，环境条件差。设计要求：有一定的功率储备以适应短期超载；结构强度大，耐振动，能防水防尘；燃料和机油消耗率应小，所用油料价格要低，操作维修要简便，使用寿命应长，结构上适于大量生产，制造费用应低廉。，能够在斜坡上安全作业，在寒带工作应能保证启动，在热带工作应不产生过热，并能适应高原工作。在城市作业，特别是在坑道作业的工程机械的内燃机，还要求其排放污染少、噪声少。 2. 功率标定可以分为几种标定方法？摩托车内燃机用哪种方法标定？重型汽车内燃机用 什么方法标定？为什么？ 答：有四种标定方法：15min功率、1h功率、12h小时功率、持续功率. 摩托车用15min 功率标定，重型汽车内燃机用1h功率标定。 3.我国的机动车内燃机排放指标主要借鉴的是哪个标准？目前我国执行的是哪个阶段的 标准？规定的排放指标是多少？ 答：借鉴的是欧洲标准。目前执行的是国四标准。 4.提高标定转速与活塞平均速度是提高内燃机单位体积功率的有效措施，但是对于工程机 械柴油机为啥一般不会超过3000r／min？为啥汽油机的转速可以设计的比柴油机的更高？ 答：提高内燃机的标定转速与活塞平均速度是提高内燃机单位体积功率的有效措施一，但是随着转速提高，单位时间内气缸完成的工作循环次数增加了，这会使零件的受热程度加剧，而且噪声增大；随着活塞平均速度的增加，作用于曲柄连杆机构零件的惯性力增加了，加速磨损，特别是活塞环和气缸套的磨损加剧，这将缩短使用寿命；柴油机喷入燃料后燃烧需要一定时间，所以适合低转速下燃烧以带来大扭矩，另外由于柴油是压燃的需要大的压缩比，而汽油是点燃的，压缩比较小，考虑到材料强度的影响，柴油机的转速提高比汽油机有限，故汽油机的转速可以设计的比柴油机的更高。 5.在设计一款新的发动机是，一般应首先设计一台单缸机，有哪些研究工作需要在单缸试 验机上完成？ 答：(1)工作过程试验，包括燃油系统、燃烧室、配气机构等参数和压缩比试验（2）增压模拟试验（3）二冲程内燃机的扫气系统试验（4）主要零部件的可靠性和耐久性试验（5）主要零部件的温度状况和动态应力测量。 6．在增压柴油机的中冷方式中，空空中冷和水空中冷效果更好？对于冷却效果不好的中冷方式为什么还要应用？在其基础上可以采用什么措施来提高冷却效果？ 答：水空中冷效果更好。风冷式中冷器因其结构简单和制造成本低而得到了广泛应用，大部分涡轮增压发动机使用的都是风冷式中冷器，在其基础上采取高低温双循环二级中冷来提高冷却效果。 7. 风冷式内燃机具有冷却可靠，抗机械损伤能力强，对地区适应性较好的优点，但是为什么其应用没有水冷式内燃机广泛？ 答：（1）风冷式发动机缺点：尺寸较大；热负荷较大、机油温度高、机油消耗率较高；噪声较大（2）由于水冷式内燃机冷却较好，强化潜力要比风冷式内燃机大，而且由于生产传统关系，使得水冷式内燃机更多一些。
内燃机设计复试题目
1.10年笔试部分： 第一题是判断与选择混合的题目，即二选一。与往年差不多，但又加上了几个新题型。大体是以下内容。 （1）发动机气缸盖在什么时候受力最大？ （2）为避免发生共振，应提高机体频率还是减低机体频率？ 不好意思，记不起来了，呵呵。 第二题名词解释：系统误差和压电效应。 第三题是综合体：全新内容。 （1）测量发动机上止点位置时，通常使用哪几种方法，各有什么特点？ （2）发动机和测功机的匹配问题，就是给出发动机的转速和功率（比如1000min/s,2000kw）,再给出测功机的转速和功率（比如1000min/s,1800kw，也即测功机的各项数据都小于发动机的），问是否满足上述条件的任何测功机都适用于上述发动机。 （3）二缸，三缸，四缸，六缸发动机再曲轴上安装平衡重的作用是否相同，为什么。 （4）给出进排气门提前角和迟闭角四个数据，以及配气相位图，问同缸异门的凸轮轴中心线夹角是多少？（也不难，好好看看） 现代内燃机设计的流程是什么？ 天津大学2009年硕士研究生复试面试题 一、专业题 1.汽油机在各种典型负荷下的过量空气系数为多少 2.柴油机的油耗为什么比汽油机低 3.发动机进、排气为何要早开晚闭 4.柴油机排放后处理的措施 5.提高充量系数的措施 6.汽油机为什么要精确控制过量空气系数 7.EGR是如何降低NOx的 8.增压中冷的作用 9.泵气损失包括哪些 10.柴油燃烧的两个必要因素：浓度和温度 11.作用在曲轴上的有害力矩 12.提高曲轴强度的措施 13.热力学三大定律
14.汽油机、柴油机的温熵图（一般问热能或热物理专业跨过来考的学生） 15.发动机的负荷、速度特性实验 16.雷诺数是用来干什么的 二、实践能力 1.做过哪些实验及某个实验的相关问题 2.拆装发动机的过程 3.去过什么工厂实习及其相关问题 4.金工实习相关问题 三、英语口语 1. 为何选择天津大学 2.毕业论文的课题是什么，你将如何展开进行 3.你对内燃机国家重点燃烧实验室有哪些了解 4.你来自哪个学校 5.你的兴趣爱好 6.与工作过的同学相比，你有哪些优势 08年的笔试题 一：填空： 1.内燃机滑动轴承的承载油膜是由油楔油膜和挤压油膜两种油膜组成。 2.内燃机常规实验中需要监控冷却水温度、机油温度、机油压力。 3.内燃机的耐久性通常用大修期来表示，一般取决于缸套以及曲轴轴颈的磨损速率。 4.内燃机启动方式有手启动和电启动以及空气启动。
车用内燃机复习题库汇总
车用内燃机 第一章 1、简述发动机、热力发动机、外燃机和内燃机的定义。 答：发动机：是汽车的动力源，它是将某一种形式的能量转化为机械能的装置。 热力发动机：将热能转化为机械能的装置。 内燃机：利用燃烧产物直接推动机械装置作功。 外燃机：利用燃料对中间物质加热，利用中间物质产生的气体推动机械装置作功。 2、名词解释 答：燃烧室容积：活塞在上止点时，其顶部以上与气缸盖平面之间的空间容积称燃烧室容积，以Vc表示。燃烧室容积是活塞在气缸中运动所能达到的最小容积。 气缸工作容积：活塞从上至点运动到下止点所扫过的容积称为气缸工作容积，以Vh表示。 气缸总容积：活塞在下止点时，其顶部以上与缸盖底平面之间的空间容积称为气缸总容积，以Va表示。是活塞在气缸中运动所能达到的最大体积。 压缩比：气缸总容积与燃烧室容积的比值称为压缩比。=Va/Vc=1+Vh/Vc. 3、内燃机工作循环由哪几个过程组成？简述四冲程汽油机、柴油机的工作原理。答：1.进气过程； 2.压缩过程；3. 燃烧与膨胀作功过程；4.排气过程四冲程汽油机柴油机：进气行程、压缩行程、作功行程、排气行程 4、阐述柴油机和汽油机工作原理的差别。 答：1.燃料特性及原理的差别 (1) 燃料粘度蒸发性燃点 汽油小好高(390～420℃) 柴油大差低(230℃) (2) 工作原理差别: a）燃料雾化及混合气形成方式不同; b）点火方法不同，汽油机点燃方式，柴油机压燃方式 c）功率调节方式不同: 汽油机：量调节（节气门) ；柴油机：质调节 5、简述内燃机的分类情况。 答：1)按燃料分：汽油机与柴油机等 2)按气体循环与曲柄连杆机构运动的对应关系分：四冲程与二冲程 3)按进气方式分——非增压与增压 4)按冷却方式分——水冷和风冷
复习(内燃机设计)
第一章内燃机设计总论 1、内燃机主要设计指标有哪些？动力性指标、经济性指标、紧凑性指标、可靠性与耐久性指标、适应性指标、运转性能指标、低公害指标。 2、内燃机的动力性指标有哪些？标定功率，标定转速，活塞平均速度，平均有效压力及扭矩 3、经济性指标有哪些？生产成本,运转中的消耗,以及维修费用等，燃油消耗率作为主要指标。 4、内燃机设计工作中的“三化”？产品系列化，零部件通用化，零件设计标准化。 5、内燃机主要结构参数有哪些？内燃机的主要结构参数，是指决定内燃机总体尺寸的参数，这些参数为：活塞行程S与气缸直径D的比值S/D；曲柄半径R与连杆长度L的比值λ，λ=R/L；气缸中心距L0与气径直径D的比值L0/D；对于V型内燃机还包括气缸夹角γ。 6、活塞行程与气缸直径的比值活塞行程S与气缸直径D的比值S/D，是决定内燃机设计的基本条件，由此即可确定气缸直径D及活塞行程S这两个主要参数。同一气缸容积的值，可以由不同的活塞行程与气缸直径组合而成。要正确确定出活塞行程和气缸直径值，必须正确确定S/D值。 7、曲柄半径R与连杆长度L的比值λ曲柄半径R与连杆L的比值λ是决定内燃机连杆长度L的一个结构参数。在确定参数λ之后，即可决定连杆长度的大小。 8、分析曲柄半径R与连杆长度L的比值λ对内燃机结构的影响对于单列式内燃机，λ值越大，连杆长度越短，D、S相同的条件下，内燃机的高度或宽度也越小，可是内燃机的外形尺寸减小，重量减轻。同时，连杆缩短后，使连杆杆身具有较大的刚度和强度。虽然由于λ加大，使往复运动质量的加速度和连杆摆角也加大，但因连杆重量减轻，往复惯性力与侧压力并没有什么增加。所以在设计时，为了尽可能缩小内燃机的外形尺寸和减轻重量，一般尽可能选取较大的 值，以使连杆的长度尽量短一些。 9、连杆长度的缩短，受到什么条件的限制：（1）活塞在下止点时，裙部不应与平衡重相碰。（2）活塞在上止点时，曲柄臂不应与气缸套下部相碰。（3）连杆在气缸套内摆动时，连杆杆身不应与气缸套下部相碰。 10、气缸中心距Lo与气缸直径D的比值Lo/D Lo/D是决定内燃机长度的主要参数 第二章内燃机曲柄连杆机构 1、作用在曲柄连杆机构上的力运动质量产生的惯性力和作用在活塞上的气体力，这些力随着曲柄转角的不同而变化，在稳定情况下，曲柄每转二周为一个变化周期，实际上，内燃机的工况是不断变化的，因此作用在曲柄连杆机构上的力和力矩也是在不断变化的。通常在动力学分析中，只计算标定工况下的作用力和力矩。并认为曲柄是作等速旋转运动。 2、进行内燃机的动力学计算的步骤 在进行动力学计算之前，必须根据实测的示功图或对工作过程的循环模拟计算来确定气体作用力的变化情况再根据运动学求出的各运动件的加速度，由此求出惯性力的变化情况，从而得到总的作用力及力矩，在此基础上，进一步分析这些力和力矩对内燃机平衡与振动的影响。
内燃机设计考试要点
第一章内燃机设计总论 一、开发设计组成 答：1、产品开发计划阶段；2、设计实施阶段；3、产品试制检验阶段； 4、改进与处理阶段。 二、三化要求 答：1、产品系列化； 2、零部件通用化； 3、零件设计标准化。 三、汽油机的优点 答：1、空气利用率高，升功率高。 2、零部件强度要求较低，制造成本低。 3、低温起动性好，加速性好，工作柔和，噪声较小。 4、升功率高，最高燃烧压力低，机构轻巧，比质量小。 5、不冒黑烟，颗粒排放少。 柴油机的优点： 1、燃料经济性好。 2、工作可靠，耐久性好。 3、通过增压和扩缸，增加攻略。 4、防火安全性好。 5、CO和HC的排放比汽油机少。 四、内燃机评定参数 答：1、强化指标。平均有效压力Pme和活塞平均速度Vm的乘积。 2、比质量m/Pe。单位：kg/kW。工作过程的强化程度和结构设计的完善程度。 3、升功率kW/L。发动机工作的完善性。 五、气缸直径D和汽缸数Z 答： 气缸直径改变之后，除估算功率、转矩外，活塞直径、气门直径、气门最大升 程要重新确定，活塞环要重新选配，曲轴平衡要重新计算，要进行曲柄连杆机构动力计算和扭振计算，要进行压缩比验算、燃烧室设计、工作过程计算甚至重新设计凸轮型线等。 六、行程S 答：行程S改变后，在结构上要重新设计曲轴，要重新进行曲柄连杆机构动力计算、 平衡计算、机体高度改变或者曲轴中心移动、压缩比验算与修正、工作过程计算
O 1,6720°5,23,4 120°240°360° 480° 600° 536241M 0,1 M 1,2 M 1M 2,3M 3,4M 2 M 3M 4,5M 4 M 5,6M 5M 6 M 6,71] )sin 1([)( ) sin 1()sin (1 cos sin sin L r sin sin r sin L AOB )cos cos ()(21 2221 22212αλαλββλαλαββααβ--+=∴-=-===?+-+=-'='=l l r x r l l r AO O A A A x －连杆比＝ 有利用正弦定理，中，在 第二章、曲柄连杆受理机构分析 1、曲柄连杆中力的关系 答：P33，图2-5 2、多缸机扭矩（动力计算），多缸机曲柄图。合成扭矩计算。 第一主轴颈所受扭矩 M0,1=0 第二主轴颈所受扭矩 M1,2=M1(α) 第三主轴颈所受扭矩 M2,3= M1,2+M1（α＋240） 第四主轴颈所受扭矩 M3,4= M2,3+ M1（α＋480） 第五主轴颈所受扭矩 M4,5= M3,4+ M1（α＋ 120） 第六主轴颈所受扭矩 M5,6= M4,5+ M1（α＋600） 第七主轴颈所受扭矩 M6,7= M5,6+ M1（α＋ 360） 3、中心曲柄连杆机构的运动规律 ∏ I ∏ I ∏I ++=++ =+-+-=-+-=+-=∴-≈---=-a a r a v v r v X X r r r x )2cos (cos )2sin 2 (sin x )]2cos 1(41 )cos 1[( )]2cos 2121(21)cos 1[( sin 21 )cos 1[( sin 211 sin 16 1sin 81sin 211)sin 1( 2222664422212 2＝＝度和加速度求两次导数得到活塞速对＝又αλαωαλ αωαλααλαα λααλαλαλαλαλ
内燃机设计课后复习题答案(袁兆成主编)u
第二章：曲柄连杆机构受力分析 2-1写出中心曲柄连杆机构活塞的运动规律表达式，并说出位移、速度和加速度的用途。答：X = r[(1-cosα)+ λ/4(1-cos2α)] = XⅠ+XⅡ; V = rω(sinα+sin2α*λ/2) = vⅠ+vⅡ; a = rω2(cosα+λcos2α) = aⅠ+aⅡ; 用途：1）活塞位移用于P-φ示功图与P-V示功图的转换，气门干涉的校验及动力计算；2）活塞速度用于计算活塞平均速度Vm= =18 m/s，用于判断强化程度及计算功率，计算最大素的Vmax，评价汽缸的磨损；3）活塞加速度用于计算往复惯性力的大小和变化，进行平衡分析及动力计算。 2-2气压力P g和往复惯性力P j的对外表现是什么？有什么不同？ 答：气压力Fg的对外表现为输出转矩，而Fj的对外表现为有自由力产生使发动机产生的纵向振动。不同：除了上述两点，还有 ?Fjmax < Fgmax ?Fj总是存在，但在一个周期其正负值相互抵消，做功为零；Fg是脉冲性，一个周期只有一个峰值。 2-3 解：连杆力：；侧向力：； 曲柄切向力：；径向力：； 证明：输出力矩：； 翻倒力矩： ==. 所以翻倒力矩与输出力矩大小相等方向相反。 2-4 解：1，假设每一缸转矩都一样，是均匀的，仅仅是工作时刻即相位不同。 如果第一缸的转矩为，则第二缸的转矩为，； 第一主轴颈所受转矩； 第二主轴颈所受转矩； 第三主轴颈所受转矩； 第四主轴颈所受转矩； 2， 2.5 当连杆轴颈和连杆轴承承受负荷是，坐标系应该固定在哪个零件上? 2.6 轴颈负荷与轴承负荷有什么关系？
互为反作用力关系 2.7 什么叫做自由力？ 答 2.8提高转矩均匀性的措施？ 答 1，增加气缸数 2，点火要均匀 3，按质量公差带分组 4，增加飞轮惯量 2.9 3. 为什么说连杆轴颈负荷大于主轴颈负荷？ 答主轴径主要承受往复惯性力和气压力，曲轴一般动平衡，旋转惯性力较小，主轴径较短弯曲应力也较小，连杆轴径要承受连杆传来的往复惯性力和气压力，还要承受连杆及曲柄销的旋转惯性力。 2.10 连杆的当量质量换算原理表达式 2.11 从设计的角度出发说明什么是动力计算，以及计算出那些结果 答为了进行零件强度的计算，轴承负荷计算和输出转矩计算，曲柄连杆机构中力的计算是必不可少的。 1合成力 2 侧向力 3 连杆力 4 切向力 5 径向力 6 单杠转矩 7 翻倒力矩 2010-12-08 第三章：燃机的平衡 3-1四冲程四缸机，点火顺序1-3-4-2，试分析旋转惯性力和力矩，第一阶、第二阶往复惯性力和力矩，如不平衡，请采取平衡措施。 答：解：点火间隔角为 A= =180° （1）作曲柄图和轴测图，假设缸心距为a。 一阶曲柄图二阶曲柄图轴测图
《内燃机设计》课后习题答案(袁兆成主编)
第一章：燃机设计总论 1-1根据公式 τ 2 785 .0ZD v p P m me e = ，可以知道，当设计的活塞平均速度V m 增加时，可 以增加有效功率，请叙述活塞平均速度增加带来的副作用有哪些？具体原因是什么？ 答：①摩擦损失增加，机械效率ηm 下降，活塞组的热负荷增加，机油温度升高，机油承 载能力下降，发动机寿命降低。②惯性力增加，导致机械负荷和机械振动加剧、机械效率降低、寿命低。③进排气流速增加，导致进气阻力增加、充气效率ηv 下降。 1-2汽油机的主要优点是什么？柴油机主要优点是什么？ 答：柴油机优点： 1）燃料经济性好。 2）因为没有点火系统，所以工作可靠性和耐久性好。 3）可以通过增压、扩缸来增加功率。 4）防火安全性好，因为柴油挥发性差。 5）CO 和HC 的排放比汽油机少。 汽油机优点： 1）空气利用率高，转速高，因而升功率高。 2）因为没有柴油机喷油系统的精密偶件，所以制造成本低。 3）低温启动性好、加速性好，噪声低。 4）由于升功率高，最高燃烧压力低，所以结构轻巧，比质量小。 5）不冒黑烟，颗粒排放少。 1-3假如柴油机与汽油机的排量一样，都是非增压或者都是增压机型，哪一个升功率高？为什么？ 答：汽油机的升功率高，在相同进气方式的条件下， ①由PL=Pme*n/30τ可知，汽油机与柴油机的平均有效压力相差不多。但是由于柴油机后燃较多，在缸径相同情况下，转速明显低于汽油机，因此柴油机的升功率小。 ②柴油机的过量空气系数都大于1，进入气缸的空气不能全部与柴油混合，空气利用率低，在转速相同、缸径相同情况下，单位容积发出的功率小于汽油机，因此柴油机的升功率低，汽油机的升功率高。 1-4柴油机与汽油机的汽缸直径、行程都一样，假设D=90mm 、S=90mm ，是否都可以达到相同的最大设计转速（如n=6000r/min ）？为什么？ 答：.对于汽油机能达到，但是柴油机不能。因为柴油机是扩散燃烧形式，混合气的燃烧速度慢，达不到汽油混合气的燃烧速度，所以达不到6000r/min 的设计转速。缸径越大，柴油混合气完成燃烧过程的时间越长，设计转速越低。 1-5活塞平均速度提高，可以强化发动机动力性，请分析带来的副作用是什么？ 答：①摩擦损失增加，机械效率ηm 下降，活塞组的热负荷增加，机油温度升高，机油承载能力下降，发动机寿命降低。 ② 惯性力增加，导致机械负荷和机械振动加剧、机械效率降低、寿命低。 ③进排气流速增加，导致进气阻力增加、充气效率ηv 下降。 1-6目前使发动机产生性能大幅度提高的新型结构措施有哪些？为什么？ 答：新型燃烧室，多气门（提高ηv），可变配气相位VVT （提高ηv），可变进气管长度（提高ηv）,可变压缩比，可变增压器VGT 、VNT （可根据需要控制进气量），机械-涡轮复合增压，顶置凸轮机构DOHC 、SOHC （结构紧凑，往复惯性力小）。
内燃机设计期末试题
内燃机设计试卷 、简答题（24 分） 1. 发动机的支承力有哪些？哪些是引起发动机振动的力？ 2. 凸轮缓冲段的高度主要考虑了哪些因素？采用液压挺柱时是否还应该设计缓冲段？ 3. 活塞环工作应力与装配应力之间是什么关系，写出表达式，并说明设计时如何选择？ Z D 2 P e = 0.7854—p me V m^_—）4. 发动机转速提高，意味着活塞平均速度Vm高，根据公式100 可知，可以提高发动机的有效功率；请回答Vm增加带来的负面作用有哪些？ 二、填空（20分） 1. 机体的设计原则为：在尽可能—的条件下，尽量提高机体的___________ 。 F i T= C COS Of 2. 往复惯性力「始终沿_________ 作用。 3. 发动机的主临界转速与发火次序的变化_______ 。 4. 如果需要在轴瓦上开油槽，应该开在主轴瓦的_______ ，连杆轴瓦的_____ 。 5. 从等刚度出发，主轴颈D1 ______ 连杆轴颈D2 ;从等强度出发，D1 ______ D2 ;实际设计时D1 ___ D2。 6. 润滑系机油循环量根据__________ 来确定。 三、分析（20分） 已知一单列四行程三缸发动机，发火次序1-3-2，请分析往复惯性力的平衡性，如必要，请 采取整体平衡措施，写出质径积表达式，在轴侧图上标出平衡重布置。 四、计算（16分） 已知一台单列四行程三缸发动机（1-3-2），进排气门在一条直线上，凸轮轴顶置，图中虚
线L与气门轴线平行，摆杆以及配气相位如附图 % = 58°他a = 20° 刑=⑷ g = 4沪
求: 1各缸排气凸轮相对于第一缸排气凸轮的夹角； 2?同缸异名凸轮夹角； 3?排气凸轮工作半包角； 4. 一缸活塞位于压缩上止点时，其排气凸轮桃尖相对于图中虚线L的夹角。 、叙述（12分） 1?请叙述气缸套产生穴蚀的原因，并说出减轻穴蚀的设计和结构措施。 2?请结合作图叙述活塞工作时销轴方向变形大的原因，并说明结构设计时怎样考虑。 内燃机设计试题标准答案A 、简答题（24） 1答：往复惯性力是由往复运动质量Mj高速运动产生的，它的运动加速度为 2 2 a=w（cosa +kcos2a），所以Fj = m j （co护+》cos/）。惯性力不参与做功 因为正负做功在一个循环内相抵消。（6分） 2答：气压力、侧向力、热变形。反椭圆设计、绝热槽、恒范钢片（6分） 3答：轴瓦的过盈量主要是保证工作可靠。有自由弹势、半圆周过盈量、余面高度。加标准力F0,检测余面高度（6分） 4答：结构改变：曲轴、集体高度或曲轴中心孔位置。计算：动力计算、曲轴平衡分析、 压缩比、工作过程、（6分） 二、分析计算（20分） 发火间隔角A = 720/3= 240 （2分）;画出曲柄布置图（2分）；一阶曲柄图、二阶曲柄图（2分） 一阶惯性力分析，等于零（2分）、二阶旋转惯性力分析，等于零（2分）。一阶惯性力 矩分析，等于3ac （4分），二阶惯性力矩比较小，不考虑（2分）。 考虑整体平衡对一阶惯性力矩进行平衡，平衡措施正确，质径积结果正确
(完整版)汽车设计复习重点整理
第一章汽车总体设计 1.开发流程：商品计划、概念设计、工程设计、样车试验、投产启动、销售 2．FF发动机前置前轮驱动的布置形式，如今在乘用车上得到广泛应用，其原因究竟是什么？而发动机后置后轮驱动的布置形式在客车上得到广泛应用，其原因又是什么？ 答：⑴对于乘用车来说主要是因为①前桥轴荷大，有明显的不足转向性；②越过障碍的能力高；③动力总成结构紧凑，有利于提高乘坐舒适性；④提高汽车的机动性；⑤散热条件好；⑥行李箱空间大；⑦容易改装；⑧供暖效率高；⑨操纵机构简单；⑩整备质量减轻，降低制造难度；缺点：前轮驱动并转向需要采用等速万向节，结构制造工艺复杂；前桥负荷重，并且前轮是转向轮，工作环境恶劣，轮胎寿命短；上坡时驱动轮附着力小，爬坡能力低，驱动轮易打滑丧失操纵稳定性；后轮易抱死引起汽车侧滑；维修保养接近性差；发生正面碰撞，对发动机损坏大，维修费用高。 ⑵商用车：①较好地隔绝发动机的气味、热量、噪声和振动；②检修发动机方便；③轴荷分配合理，同时可改善车厢后部的乘坐舒适性；④车厢面积利用较好（发动机横置）；⑤能够在地板下方设置体积很大的行李箱（城间客车）；⑥降低地板高度（市内客车）；⑦传动轴长度短。 3为什么要有五条基准线缺一不可？答：确定整车的零线、正负方向及标注方式，均应在汽车满载状态下进行，并且绘图时应将汽车前部绘在左侧。车架上平面线；前轮中心线；汽车中心线；地面线；前轮垂直线。 第二章离合器 1、离合器在传动系中的作用。 答：离合器的主要功用是切断和实现发动机对传动系的传递，保证汽车起步时将发动机与传动系平顺地接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换挡齿轮之间的冲击；在工作中收到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系各零部件因过载而损坏；有效地降低传动系中的振动和噪声。 2、离合器设计要求：答：⑴在任何行驶条件下，既能可靠地传递发动机的最大转矩，并有适当的转矩储备，又能防止传动系过载；⑵接合时要完全、平顺、柔和、保证汽车起步时没有抖动和冲击；⑶分离时要彻底、迅速；⑷从动部分转动惯量要小，以减轻换挡时变速器齿轮间的冲击，便于换挡和减小同步器的磨损；⑸应有足够的吸热能力和良好的通风散热效果，以保证工作温度不致过高，延长其使用寿命；⑹应能避免和衰减传动系的扭转振动，并具有吸收振动、缓和冲击和降低噪声的能力；⑺操纵轻便、准确，以减轻驾驶员的疲劳；⑻作用在从动盘上的总压力和摩擦材料的摩擦因数在离合器工作过程中变化要尽可能小，以保证有稳定的工作性能；⑼具有足够的强度和良好的动平衡，以保证其工作可靠、使用寿命长；⑽结构应简单、紧凑，质量小，制造工艺性好，拆装、维修、调整方便等。 3、膜片弹簧有什么特点？影响弹性特性的主要因素是什么？工作点最佳位置应如何确定？答：（1）①膜片弹簧具有较理想的非线性弹性特性，弹簧压力在摩擦片的允许磨损范围内基本保持不变，因而离合器工作中能保持传递的转矩大致不变，相对圆柱螺旋弹簧，其压力大力下降，离合器分离时，弹簧压力有所下降，从而降低了踏板力。②兼起压紧弹簧和分离杠杆的作用，结构简单、紧凑，轴向尺寸小，零件数目少，质量小。③高速旋转时，弹簧压紧力降低很少，性能较稳定。④以整个圆周与压盘接触，使压力分布均匀，摩擦片接触良好，磨损均匀。⑤易于实现良好的通风散热，使用寿命长。⑥膜片弹簧中心与离合器中心线重合，平衡性好。（2）影响弹性特性的主要因素有：①比值H/h ②比值R/r 和R、r ③圆锥底角Q ④膜片弹簧工作点位置⑤分离指数目n ⑥膜片弹簧小端内半径r0及分离轴承作用半径rf ⑦切槽宽度δ1δ2及半径re的确定⑧压盘加载点半径R1和支承环加载点半径r1的确定（3）工作点位置的确定：新离合器在接合状态时，膜片弹簧工作点B一般取在凸点M和拐点H之间，且靠近或在H点处，一般λ1B=（0.8～1.0）λ1H，以保证摩擦片在最大磨损限度Δλ范围内的压紧力从F1B到F1A变化不大，当分离时，膜片弹簧工作点从B变到C，为最大限度的减小踏板力，C点应尽量靠近N点。
内燃机期中试题
内燃机期中试题 （把答案写在答题纸上） 一、选择题（每题1分，共36分） 1．汽油机在中等负荷运行时，为获得最佳的燃油经济性，空燃比约为（B）。A．13～14 B．14～15 C．15～16 D．16～17 2．可变进气歧管在发动机低速运转时，使进气量（D）。 A．为0 B．不变 C．减少 D．增多 3．气门重叠发生在换气过程的哪个阶段？（D）。 A．自由排气 B．强制排气 C．进气过程 D．燃烧室扫气 4．车用增压柴油机可以明显改善以下哪项的经济性能？（D）。 A．怠速区 B．中负荷区 C．低负荷区 D．高负荷区 5．进气管、气缸、排气管连通，是发生在发动机换气过程的哪个阶段？（D）。A．自由排气 B．强制排气 C．进气过程 D．燃烧室扫气 6．柴油机的初始燃烧属于（A）。 A．扩散燃烧 B．预混合燃烧 C．压力着火燃烧 D．同时爆炸燃烧7．柴油的自燃点越低，柴油机低温起动时（A ）。 A．越容易 B．越困难 C．没有变化 D．无法判定难易 8．为避免柴油机出现不正常喷射现象，应尽可能地缩短高压油管长度，减小高压容积，以降低（B）。 A．喷油速率 B．压力波动 C．高压油管内径 D．针阀开启压力9．提高柴油机喷油压力的主要作用是优化（A）。 A．喷油速率 B．喷油流量 C．喷油规律 D．供油规律 10．表示汽油机抗爆性的是（A ）。 A．辛烷值 B．抗爆性 C．铅含量 D．硫含量 11．预混合燃烧的典型例子是内燃机的（C）。 A．扩散燃烧 B．压力燃烧 C．点火燃烧 D．初始燃烧 12．柴油机燃油喷射优化的一个重要方面是提高（B）。 A．供油压力 B．喷油压力 C．喷油速率 D．喷油流量
《内燃机设计》课后习题标准答案(袁兆成主编)
第一章:内燃机设计总论 1-1根据公式,可以知道，当设计的活塞平均速度V m增加时，可以增加有效功率,请叙述活塞平均速度增加带来的副作用有哪些?具体原因是什么？答：①摩擦损失增加,机械效率ηm下降，活塞组的热负荷增加,机油温度升高，机油承载能力下降，发动机寿命降低。②惯性力增加，导致机械负荷和机械振动加剧、机械效率降低、寿命低。③进排气流速增加，导致进气阻力增加、充气效率ηv下降。 1－2汽油机的主要优点是什么？柴油机主要优点是什么？ 答:柴油机优点：?1)燃料经济性好。?2)因为没有点火系统，所以工作可靠性和耐久性好。３）可以通过增压、扩缸来增加功率。 4）防火安全性好,因为柴油挥发性差。 5）CO和ＨC的排放比汽油机少。?汽油机优点:?1）空气利用率高,转速高,因而升功率高。?２）因为没有柴油机喷油系统的精密偶件，所以制造成本低。 3)低温启动性好、加速性好，噪声低。?4)由于升功率高,最高燃烧压力低,所以结构轻巧,比质量小。 5)不冒黑烟,颗粒排放少。 1－3假如柴油机与汽油机的排量一样,都是非增压或者都是增压机型，哪一个升功率高？为什么？ 答:汽油机的升功率高,在相同进气方式的条件下, ①由PL=Pme＊n/30τ可知,汽油机与柴油机的平均有效压力相差不多。但是由于柴油机后燃较多，在缸径相同情况下,转速明显低于汽油机，因此柴油机的升功率小。 ②柴油机的过量空气系数都大于1，进入气缸的空气不能全部与柴油混合,空气利用率低,在转速相同、缸径相同情况下,单位容积发出的功率小于汽油机,因此柴油机的升功率低,汽油机的升功率高。 1－4柴油机与汽油机的汽缸直径、行程都一样，假设Ｄ＝９0mm、S=9０mm，是否都可以达到相同的最大设计转速（如ｎ=6000ｒ/ｍin)？为什么? 答:.对于汽油机能达到，但是柴油机不能。因为柴油机是扩散燃烧形式,混合气的燃烧速度慢,达不到汽油混合气的燃烧速度,所以达不到6000r/miｎ的设计转速。缸径越大，柴油混合气完成燃烧过程的时间越长,设计转速越低。 1-5活塞平均速度提高，可以强化发动机动力性，请分析带来的副作用是什么？ 答:①摩擦损失增加,机械效率ηm下降，活塞组的热负荷增加,机油温度升高，机油承载能力下降,发动机寿命降低。 ② 惯性力增加，导致机械负荷和机械振动加剧、机械效率降低、寿命低。 ③进排气流速增加，导致进气阻力增加、充气效率ηv下降。 1-6目前使发动机产生性能大幅度提高的新型结构措施有哪些?为什么？ 答:新型燃烧室,多气门（提高ηv），可变配气相位ＶVT（提高ηv),可变进气管长度（提高ηｖ),可变压缩比,可变增压器VGT、ＶNT（可根据需要控制进气量），机械-涡轮复合增压，顶置凸轮机构DOＨC、SOHC(结构紧凑，往复惯性力小）。 1-8某发动机为了提高功率，采用了扩大汽缸直径的途径，如果汽缸直径扩大比较多,比如扩大5mｍ，与之相匹配的还要改变那些机构的设计?还要进行哪些必要的计算? 答:气缸直径改变之后，除估算功率、转矩外，活塞直径、气门直径、气门最大升程要重新确定,活塞环要重新选配,曲轴平衡要重新计算,要进行曲轴连杆机构动力计算和扭振计算,要进行压缩比验算、燃烧室设计、工作过程计算深知重新设计凸轮型线等。 １-9某发动机由于某种原因，改变了活塞行程，与之相匹配的还要进行哪些结构更改设计
内燃机、发动机课程设计必看--内燃机设计重点复习过程
第五章曲轴飞轮组设计 1 曲轴的工作条件和设计要求，曲轴的破坏主要发生在哪些部位 答：工作条件：曲轴是在不断周期性变化的气体压力、往复和旋转运动质量的惯性力以及它们的力矩(扭矩和弯矩)共同作用下工作的，使曲轴既扭转又弯曲，产生疲劳应力状态。 设计要求：①要使曲轴具有足够的疲劳强度，设法强化应力集中部位，缓和应力集中现象，用局部强化的方法解决曲轴强度不足的矛盾②要使曲轴各摩擦表面耐磨，各轴颈具有足够的承压面积同时给予尽可能好的工作条件③应保证曲轴有尽可能高的弯曲刚度和扭转刚度④曲轴应有轻的结构质量，注重材料和加工工艺 哪些部位：①疲劳裂纹发生于应力集中最严重的过渡圆角和油孔处②弯曲疲劳裂缝从轴颈根部表面的圆角处发展到轴颈上，基本上成45°折断曲柄③扭转疲劳破坏通常是从机械加工不良的油孔边缘开始，约成45°剪断曲柄销④磨料磨损发生在轴颈表面 2 曲轴的主要结构尺寸及设计要求 答：⑴曲柄销的直径D2和长度l2：①一般趋向于采用较大的D2值，以降低曲柄销比压，提高连杆轴承工作可靠性和曲轴刚度，但D2过大使不平衡离心力增大，对曲轴工作不力。汽油机D2/D比柴油机小；V型发动机的D2/D较小②曲柄销的长度l2是在选定D2的基础上考虑的。在薄油膜的条件下，l2/D2=0.4左右有最大的承载能力，为提高曲轴的刚度，l2/D2也有下降的趋势，最后由F2=0.01D2l2和F=πD2/400之比来校核。⑵主轴颈的直径D1和长度l1：为了最大限度地加强曲轴的刚度，加粗主轴颈是有好处的，但不可过粗，建议取D1=(1.05~1.25)D2。主轴颈的长度一般比曲柄销的长度短，但不能过短，滑动轴承最小宽度不能小于0.3倍轴颈。⑶曲柄：曲柄应选择适当的厚度h、宽度b，以使曲轴有足够的刚度和强度，抗弯断面模数Wσ=bh2/6，为提高曲柄的抗弯能力，增加曲柄的厚度h 要比增加曲柄的宽度要好得多，增加h要以缩短轴颈长度为代价，可见h的增加受到限制。⑷平衡重：设计平衡重时，应尽可能使平衡重的重心远离曲轴旋转中心。⑸油孔的位置和尺寸：最大应力值还与油道倾斜角θ有关，当θ>30°时，最大应力增加很快，因此θ应小于30°；其次可把油孔从主轴颈钻至曲轴销中部，然后在以直孔接通。曲柄销油孔多数选择在曲轴平面运转前方φ=45°~90°的范围内，当油孔在φ=90°的水平位置时具有很多优点，切应力最小，加工方便。⑹曲轴两端的结构：曲轴上带动辅助系统的驱动齿轮和皮革轮一般装在曲轴的前端。减振器应装在曲轴前端，曲轴后端设有法兰或加粗的轴颈，飞轮与后端用螺栓和定位销连接。⑺曲轴的止推：在曲轴与机体之间设置治推轴承，止推轴承只能设置一个，曲轴轴向间隙应保持Δa=0.05~0.2毫米。⑻曲轴的油封装置：反油螺栓与机体的间隙为0.25~0.30毫米。 3 圆角形状系数定义及其对曲轴工作的影响 答：形状系数表示圆角半径上最大实测应力与根据曲轴结构尺寸和载荷计算的名义应力之比。(一)圆角弯曲形状系数：在曲轴平面内受纯弯矩时，其圆角弯曲形状系数ασ等于圆角表面最大主应力σmax与圆角名义应力之比，ασ=σmax/σn，ασ=ασ0f1f2f3f4f5 其对曲轴工作的影响： ①ασ0—标准曲轴的弯曲形状系数：增大圆角半径R可使圆角处局部应力峰值下降，较大的圆角半径使曲轴的强度提高；又由Wσ=bh2/6可知，当曲柄的厚度h增大时，其Wσ成平方关系增长，从而大大提高曲柄的抗弯能力，使圆角处应力分布趋于平均。 ②f1—轴颈重叠度影响系数：A=(D1+D2)/2-r=0.5(D1+D2-S)毫米，当A>0时，由于曲柄实际厚度增加，使抗弯断面系数大于无重叠时的断面系数，曲柄刚度亦相应增加，截面变化比较缓和，改善了应力集中现象。 ③f2—曲柄宽度影响系数：Wσ=bh2/6，随曲柄加宽，曲柄抗弯断面系数Wσ相应增加，曲柄越宽，增加强度效果越小。随着b、h的增大，可以不同程度地缓和应力集中现象，圆角最大应力有所下降。 ④f3—曲柄销空心度影响系数：当主轴颈采用空心结构后，随空心度的增加，曲柄销圆角最大弯曲应力下降，但空心度过大对改善应力集中现象并无好处 ⑤f4—轴颈减重孔偏心距e的影响系数：当轴颈的空心度d/D较大时，偏心距e的影响较大。 ⑥f5—与圆角链接的曲柄销中减重孔至主轴颈的距离L的影响系数：对于一定重叠度的曲轴，存在
内燃机设计课后习题答案
第一章：内燃机设计总论 1-1根据公式 τ2 785.0ZD v p P m me e = ，可以知道，当设计的活塞平均速度V m 增加时，可 以增加有效功率，请叙述活塞平均速度增加带来的副作用有哪些？具体原因是什么？ 答：①摩擦损失增加，机械效率ηm 下降，活塞组的热负荷增加，机油温度升高，机油承 载能力下降，发动机寿命降低。②惯性力增加，导致机械负荷和机械振动加剧、机械效率降低、寿命低。③进排气流速增加，导致进气阻力增加、充气效率ηv 下降。 1-2汽油机的主要优点是什么？柴油机主要优点是什么？ 答：柴油机优点： 1）燃料经济性好。 2）因为没有点火系统，所以工作可靠性和耐久性好。 3）可以通过增压、扩缸来增加功率。 4）防火安全性好，因为柴油挥发性差。 5）CO 和HC 的排放比汽油机少。 汽油机优点： 1）空气利用率高，转速高，因而升功率高。 2）因为没有柴油机喷油系统的精密偶件，所以制造成本低。 3）低温启动性好、加速性好，噪声低。 4）由于升功率高，最高燃烧压力低，所以结构轻巧，比质量小。 5）不冒黑烟，颗粒排放少。 1-3假如柴油机与汽油机的排量一样，都是非增压或者都是增压机型，哪一个升功率高？为什么？ 答：汽油机的升功率高，在相同进气方式的条件下， ①由PL=Pme*n/30τ可知，汽油机与柴油机的平均有效压力相差不多。但是由于柴油机后燃较多，在缸径相同情况下，转速明显低于汽油机，因此柴油机的升功率小。 ②柴油机的过量空气系数都大于1，进入气缸的空气不能全部与柴油混合，空气利用率低，在转速相同、缸径相同情况下，单位容积发出的功率小于汽油机，因此柴油机的升功率低，汽油机的升功率高。 1-4柴油机与汽油机的汽缸直径、行程都一样，假设D=90mm 、S=90mm ，是否都可以达到相同的最大设计转速（如n=6000r/min ）？为什么？ 答：.对于汽油机能达到，但是柴油机不能。因为柴油机是扩散燃烧形式，混合气的燃烧速度慢，达不到汽油混合气的燃烧速度，所以达不到6000r/min 的设计转速。缸径越大，柴油混合气完成燃烧过程的时间越长，设计转速越低。 1-5活塞平均速度提高，可以强化发动机动力性，请分析带来的副作用是什么？ 答：①摩擦损失增加，机械效率ηm 下降，活塞组的热负荷增加，机油温度升高，机油承载能力下降，发动机寿命降低。 ② 惯性力增加，导致机械负荷和机械振动加剧、机械效率降低、寿命低。 ③进排气流速增加，导致进气阻力增加、充气效率ηv 下降。 1-6目前使发动机产生性能大幅度提高的新型结构措施有哪些？为什么？ 答：新型燃烧室，多气门（提高ηv），可变配气相位VVT （提高ηv），可变进气管长度（提高ηv）,可变压缩比，可变增压器VGT 、VNT （可根据需要控制进气量），机械-涡轮复合增压，顶置凸轮机构DOHC 、SOHC （结构紧凑，往复惯性力小）。
《内燃机设计》课后习题问题详解(袁兆成主编)
第一章：燃机设计总论 1-1根据公式 τ2 785.0ZD v p P m me e = ，可以知道，当设计的活塞平均速度V m 增加时，可 以增加有效功率，请叙述活塞平均速度增加带来的副作用有哪些？具体原因是什么？ 答：①摩擦损失增加，机械效率ηm 下降，活塞组的热负荷增加，机油温度升高，机油承 载能力下降，发动机寿命降低。②惯性力增加，导致机械负荷和机械振动加剧、机械效率降低、寿命低。③进排气流速增加，导致进气阻力增加、充气效率ηv 下降。 1-2汽油机的主要优点是什么？柴油机主要优点是什么？ 答：柴油机优点： 1）燃料经济性好。 2）因为没有点火系统，所以工作可靠性和耐久性好。 3）可以通过增压、扩缸来增加功率。 4）防火安全性好，因为柴油挥发性差。 5）CO 和HC 的排放比汽油机少。 汽油机优点： 1）空气利用率高，转速高，因而升功率高。 2）因为没有柴油机喷油系统的精密偶件，所以制造成本低。 3）低温启动性好、加速性好，噪声低。 4）由于升功率高，最高燃烧压力低，所以结构轻巧，比质量小。 5）不冒黑烟，颗粒排放少。 1-3假如柴油机与汽油机的排量一样，都是非增压或者都是增压机型，哪一个升功率高？为什么？ 答：汽油机的升功率高，在相同进气方式的条件下， ①由PL=Pme*n/30τ可知，汽油机与柴油机的平均有效压力相差不多。但是由于柴油机后燃较多，在缸径相同情况下，转速明显低于汽油机，因此柴油机的升功率小。 ②柴油机的过量空气系数都大于1，进入气缸的空气不能全部与柴油混合，空气利用率低，在转速相同、缸径相同情况下，单位容积发出的功率小于汽油机，因此柴油机的升功率低，汽油机的升功率高。 1-4柴油机与汽油机的汽缸直径、行程都一样，假设D=90mm 、S=90mm ，是否都可以达到相同的最大设计转速（如n=6000r/min ）？为什么？ 答：.对于汽油机能达到，但是柴油机不能。因为柴油机是扩散燃烧形式，混合气的燃烧速度慢，达不到汽油混合气的燃烧速度，所以达不到6000r/min 的设计转速。缸径越大，柴油混合气完成燃烧过程的时间越长，设计转速越低。 1-5活塞平均速度提高，可以强化发动机动力性，请分析带来的副作用是什么？ 答：①摩擦损失增加，机械效率ηm 下降，活塞组的热负荷增加，机油温度升高，机油承载能力下降，发动机寿命降低。 ② 惯性力增加，导致机械负荷和机械振动加剧、机械效率降低、寿命低。 ③进排气流速增加，导致进气阻力增加、充气效率ηv 下降。 1-6目前使发动机产生性能大幅度提高的新型结构措施有哪些？为什么？ 答：新型燃烧室，多气门（提高ηv ），可变配气相位VVT （提高ηv ），可变进气管长度（提高ηv ）,可变压缩比，可变增压器VGT 、VNT （可根据需要控制进气量），机械-涡轮复合增压，顶置凸轮机构DOHC 、SOHC （结构紧凑，往复惯性力小）。
内燃机设计第二章
2-1.解：中心曲柄连杆机构活塞的运动规律表达式： )]2cos 1(4 1)cos 1[(αλα-+-=r x ； )2sin 2(sin αλαω+ =r v ； )2cos (cos 2αλαω+=r a . 用途： 1）活塞位移用于P-φ示功图与P-V 示功图的转换，气门干涉的校验及动力计算； 2）活塞速度用于计算活塞处于不同位置时与气缸套的磨损程度，一般以最大活塞速度m ax v 进行评价； 3）活塞加速度用于计算往复惯性力的大小和变化，进行平衡分析及动力计算。 2-2.自由力是指:在内燃机工作过程中机体内部存在的那些彼此不能相互抵消的力。 2-3.解：（1）气压力g F 是内燃机对外做功的主动力，只有转矩输出，同时也有由其产生的翻倒力矩作用在机体上，并传至机体支承上； 往复惯性力j F 总是存在，与加速度的变化规律相同，两者相差一个常数，方向相反。 （2）不同点： ① 气体作用力是做功的动力，产生输出转矩； ②气体作用力在机体内部平衡，没有自由力；往复惯性力没有平衡，有自由力产生，是发动机纵向振动的根源； ③从两者的最大值比较和作用时间比较，可以得出：max max g j F F <：j F 总是存在，在一个周期内其正负值相互抵消，做功为零；g F 呈脉冲性，一个周期内只有一个峰值。 2-4.解：（1）曲柄连杆受力图如右图所示： 各力的表达式：
