霍尔芯片TC276-277
绍兴德芯微电子有限公司霍尔开关集成电路SDC277数据手册说明书
数据手册概述SDC277是一款内置霍尔感应及输出驱动于一体的双极集成电路，广泛应用于各类大、小型双相无刷直流风扇和直流马达。
内含调整器、保护二极管、霍尔电压发生器、差分放大器、史密特触发器和集电极开路输出(DO，DOB)。
在应用中，如电源反接，内部的反向二极管会保护芯片但不会保护线圈，在此类情况下，如有必要可以加一个保护二极管来保护线圈。
特点⏹工作电压范围宽：3.5V~20V⏹输出能力强：可持续接纳250mA电流⏹内含保护二极管⏹工作温度：-20℃~85℃⏹封装形式：TO-94应用⏹无刷直流马达⏹无刷直流风扇⏹转速计⏹速度测量图1. 封装形式TO-94S D CCI DE NT IA LD OC UME NT数据手册管脚描述1.VDD2.DO3.DOB4.GND2341Package: TO-94图2. 管脚排布编号 名称功能 1 VCC电源 2 DO 输出脚 3 DOB 输出脚 4GND地表1. 管脚描述功能框图图3. 功能框图SD CN T I AL D OCUM EN T数据手册订购信息SDC277Circuit TypePackage TO-94: Z4E1: Pb-freeG1: Halogen-free X X -XMagnetic Characteristics: A/B/C/D封装 温度范围产品编号 标识编号包装形式 无铅无卤无铅 无卤 TO-94-20℃~85℃SDC277AZ4-E1 SDC277AZ4-G1277 277G 袋装 SDC277BZ4-E1 SDC277BZ4-G1 277 277G 袋装 SDC277CZ4-E1 SDC277CZ4-G1 277 277G 袋装 SDC277DZ4-E1 SDC277DZ4-G1277277G袋装SD CCO NFID E N T I AL D OCUM EN T数据手册极限参数(注意：应用不要超过最大值，以防止损坏。
长时间工作在最大值的情况下可能影响器件的可靠性)参数符号 参数值 单位电源电压 V CC 24 V输出电压 V OUT 24 V 反向电压 V RCC -20 V 磁场强度B无限制 GS 输出电流 持续I OUT250 mA 锁定 400 瞬间峰值700储存环境温度 T S -65~150 ℃ 耗散功率P D 550 mW ESD, HBM model per Mil-Std-883, Method 3015 HBM 4000 V ESD, MM model per JEDEC EIA/JESD22-A115 MM 400 V Latch-up test per JEDEC 78 - 200 mA 结温T J 150℃表2. 极限参数推荐工作条件参数符号 最小值 最大值 单位 工作电压 V CC 3.5 20 V 工作温度Ta-2085℃表3. 推荐工作条件电气特性(除特殊注明外：Ta=25℃，V CC =12V)参数符号 测试条件 最小值 典型值 最大值 单位 工作电源范围 V CC - 3.5 - 20 V 输出齐纳电压 V Z - - 46 - V 输出饱和压降 V SAT I O =300mA - 0.3 0.6 V 输出漏电流 I CEX V CC =V CE- 0.1 10 uA 电源电流I CC V CC =20V,输出开路 - 12 16 mA 输出上升沿时间 t r R L =820Ω,C L =20pF - 3.0 10 us 输出下降沿时间 t f R L =820Ω,C L =20pF - 0.3 1.5 us 开关时间差ΔtR L =820Ω,C L =20pF -3.010us表4. 电气特性SD CCO NFID E N T I AL D OCUM EN T数据手册磁场特性(除特殊注明外：Ta=25℃，V CC =12V)图3. 输出 vs. 磁场特性A 级品特性符号 下限上限单位工作点 B OP 20 50 GS 恢复点B RP-50-20GSB 级品特性符号 下限上限单位工作点 B OP 10 70 GS 恢复点B RP-70-10GSC 级品特性符号 下限上限单位工作点 B OP - 90 GS 恢复点B RP-90-GSD 级品特性符号 下限上限单位工作点 B OP - 125 GS 恢复点 B RP-125-GSSD CCO NFID E N T I AL D N T数据手册特性曲线S NB OPOPB RPB HYS图4. 磁场特性图电源电压(V)2468101214161820B OPB RP磁场开关点(GS)604020-20-40-60图5. 磁场电压特性曲线典型应用图图6. 典型应用图S DCC ON FI DE NT IA LD OE NT数据手册封装尺寸 TO-94N T数据手册绍兴光大芯业微电子有限公司/重要声明本文件仅提供公司有关产品信息。

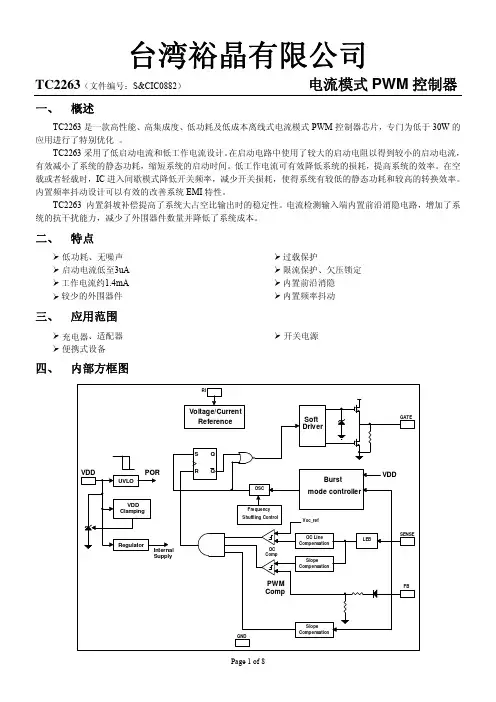

TC2263(电流模式PWM控制IC)
TC2263（文件编号：S&CIC0882） 电流模式PWM 控制器一、 概述TC2263是一款高性能、高集成度、低功耗及低成本离线式电流模式PWM 控制器芯片，专门为低于30W 的应用进行了特别优化 。
TC2263采用了低启动电流和低工作电流设计。
在启动电路中使用了较大的启动电阻以得到较小的启动电流，有效减小了系统的静态功耗，缩短系统的启动时间。
低工作电流可有效降低系统的损耗，提高系统的效率。
在空载或者轻载时，IC 进入间歇模式降低开关频率，减少开关损耗，使得系统有较低的静态功耗和较高的转换效率。
内置频率抖动设计可以有效的改善系统EMI 特性。
TC2263 内置斜坡补偿提高了系统大占空比输出时的稳定性。
电流检测输入端内置前沿消隐电路，增加了系统的抗干扰能力，减少了外围器件数量并降低了系统成本。
二、 特点低功耗、无噪声 启动电流低至3uA 工作电流约1.4mA 较少的外围器件过载保护限流保护、欠压锁定 内置前沿消隐 内置频率抖动三、 应用范围充电器、适配器 开关电源TC2263（文件编号：S&CIC0882）电流模式PWM控制器七、 最大额定值参数额定值VDD DC电源电压30VVDD钳位电压34VVDD DC 钳位电流10mAV FB输入电压-0.3-7VV SENSE输入电压-0.3-7VV RI输入电压-0.3-7V工作结温 -20℃-150℃贮存温度 -55℃-160℃注：最大允许额定值是指超过这些值可能会损坏器件，在这些条件式之下是不利于的器件工作的。
器件连续工作在最大允许额定值下可能影响器件可靠性。
所有的电压均是相对于器件GND的电压差。
八、 电气特性（参数都是在TA= 25℃的工作条件下测得，有另有注明的除外）符号参数测试条件最小值典型值最大值单位电源电压（VDD）I_VDD_Startup VDD启动电流V DD=12.5V，R I=100K 3 20uA I_VDD_Ops 芯片工作电流V DD=16V,R I=100K,V FB=3V 1.4 mA UVLO(ON) 进入欠压保护7.8 8.8 9.8 V UVLO(OFF) 退出欠压保护13 14 15 V VDD_Clamp VDD 钳位电压I VDD=10mA 34 V 反馈输入 (FB Pin)A VCS PWM 输入增益△V FB/△V CS 2.0 V/V V FB_Open FB开路电压 4.8 V I FB_Short FB pin短路电流 0.8 mAV TH_0D PWM 0占空比时FB门限电压VDD=16V, RI=100Kohm0.75VV TH_PL 过载保护FB 门限电压3.7 V T D_PL 过载保护延时 35 mSecZ FB_IN FB输入阻抗 6KohmDC_MAX 最大占空比V DD=18V, R I=100Kohm,F B=3V, CS=075 % 电流检测输入 (Sense Pin)T_blanking 前沿消隐时间RI=100Kohm 300 ns Z SENSE_IN CS输入阻抗 40KohmT D_OC 过流检测延时VDD=16V, CS>VTH_OC,FB=3.3V75 nSecVTH_OC PWM零占空比时过流门限电压FB=3.3V, RI=100Kohm0.70 0.75 0.80 V振荡频率Fosc 正常振荡频率RI=100Kohm 60 65 70 KHz△f_Temp 频率温度稳定度VDD = 16V, RI=100Kohm,T A -20℃ to 100℃ 5 % Δf_VDD频率电压稳定VDD = 12-25V, RI=100Kohm 5 %TC2263（文件编号：S&CIC0882）电流模式PWM控制器RI_range RI电阻设置范围50 100 150KohmV_RI_open RI 开路电压 2 V F osc_BM 间歇模式频率VDD = 16V, RI = 100Kohm 22 KHz驱动开关管输出VOL GATE输出低电平VDD = 16V, Io = -20 mA0.8V VOH GATE输出高电平VDD = 16V, Io = 20 mA10 V V_Clamp GATE输出钳位电压18 VT_r GATE输出上升沿时间VDD = 16V, CL = 1nf220 nSecT_f GATE输出下降沿时间VDD = 16V, CL = 1nf70 nSec频率抖动Δf_OSC 频率调制范围/基频RI=100K-3 3 % f_shuffling 抖动频率RI=100K 64 Hz九、 特性（典型参数）(VDD = 16V, RI = 100 Kohm, T A = 25o C 除非另有注明。
常用配件
233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279
327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373
M29F400BT PCB2832直流接触器 GAL22V10-10 AMP单15PIN插双30PIN插头 AMP单4PIN插双8PIN插头 变频器大插头 风门马达用白色插头 AMP2PIN插头 3A保险管 SK1848 35V/10uf电容（贴片） 乐泰胶水326 30W烙铁内芯 30W烙铁头 USB延长线 断纱感应器控制板 5W/10欧姆（水泥电阻） 74HC08D 焊台手柄 6305轴承 50V/4.7nf电容 MTD2003B LM2672 VIPER12A ESM6045DC L298N L9823 L6598 P12NM50 DG419 LM2576T-ADJ MBR1045T 万能板 250V/2200uf电容 74HC86 50V/22uf插脚电容 G2R-1 12VDC 塑料螺丝 STPS1045D 2A/250V保险 3.15A/250V保险 500欧姆可调电阻 FDU-3插头 BACK MAGENT(A1N1SA268) FRONT MAGENT(A1N1SA208) 变压器 6003轴承
276霍尔传感器工作原理
276霍尔传感器工作原理霍尔传感器工作原理是基于霍尔效应。
霍尔效应是指当一个电流通过一块在磁场中的导体时，如果该导体两端之间存在正交于电流和磁场方向的电压，则被称为霍尔电压。
霍尔传感器利用霍尔效应来检测和测量磁场强度。
霍尔传感器主要由霍尔元件、输入电源和输出电路组成。
霍尔元件是将霍尔片固定在集成电路中，它通常是一片薄而小的半导体材料，上面镀有金属导线。
当电流通过霍尔元件时，磁场的存在将会产生电势差，这些电势差通过输出电路放大而变成可用的电压信号。
下面是霍尔传感器的工作原理：1.输入电流通入霍尔元件：霍尔传感器通过输入电流激活霍尔元件，通常使用直流电源供电。
输入电流流经霍尔元件，形成电流环。
2.磁场作用力：在霍尔元件中，磁场的作用力引起了电子的偏转。
磁场的方向决定了电子的偏转方向。
3.霍尔电势差产生：电子的偏转引起了霍尔电势差的形成。
根据磁场与电流的相对方向，霍尔电势差的极性也随之改变。
当磁场与电流方向垂直时，霍尔电势差达到最大值。
4.输出电压放大：霍尔电势差通过输出电路进行放大，以产生可观测和可测量的电压信号。
输出电路通常由运算放大器、滤波器和补偿电路组成。
5.电压测量和数据处理：输出电压经过转换和处理后，可以被使用者接收和解读。
测量电压可以与预设标准进行比较，以确定磁场的强度。
霍尔传感器可以测量静态和动态磁场的强度。
它们具有快速响应、高精度和可靠性等特点。
霍尔传感器广泛应用于各种领域，包括电子产品、汽车工业、医疗设备和工业自动化等。
总的来说，霍尔传感器的工作原理是利用霍尔效应测量磁场强度。
当电流通过霍尔元件时，磁场的存在引起电势差的形成。
通过放大和处理这些电势差，可以获得可观测和可测量的电压信号，从而实现对磁场的测量和检测。

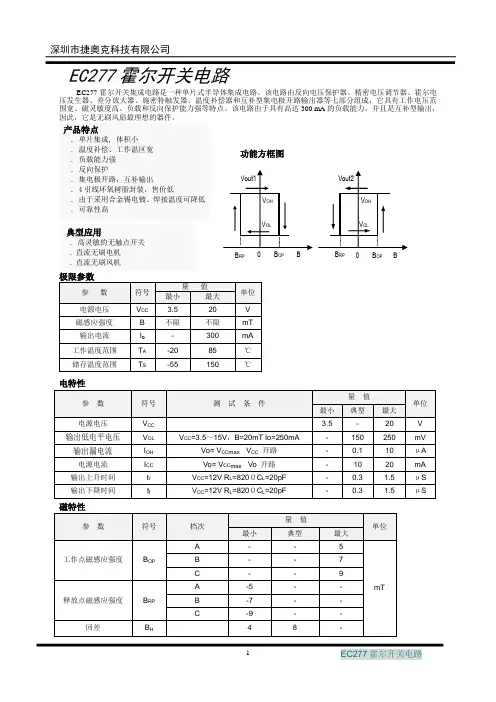

EC277霍尔开关电路
EC277霍尔开关电路
EC277霍尔开关集成电路是一种单片式半导体集成电路。
该电路由反向电压保护器、精密电压调节器、霍尔电
压发生器、差分放大器、施密特触发器、温度补偿器和互补型集电极开路输出器等七部分组成，它具有工作电压范围宽、磁灵敏度高、负载和反向保护能力强等特点。
该电路由于具有高达300 mA 的负载能力，并且是互补型输出，因此，它是无刷风扇最理想的器件。
电特性
产品特点
. 单片集成, 体积小
. 温度补偿、工作温区宽
. 负载能力强 . 反向保护
. 集电极开路，互补输出 . 4引线环氧树脂封装，售价低
. 由于采用合金锡电镀、焊接温度可降低 . 可靠性高
功能方框图。
EG276 两相无刷电机驱动芯片
ELECTRONIC GIANT EG276芯片用户手册二相无刷风扇霍尔驱动芯片版本变更记录目录1. 特点 (4)2. 描述 (4)3. 应用领域 (4)4. 引脚 (5)4.1. 引脚定义 (5)4.2. 引脚描述 (5)5. 结构框图 (6)6. 典型应用电路 (6)7. 电气特性 (7)7.1 极限参数 (7)7.2 典型参数 (7)7.3 测试电路 (8)7.4 磁电参数 (8)7.5 磁场方向工作参数 (10)8. 封装尺寸 (11)EG276芯片用户手册V1.01. 特点⏹单片集成，体积小，可靠性高⏹较宽的电压工作范围:3.5V至20V⏹内置霍尔传感器⏹400mA平均电流输出能力⏹集电极开路，互补输出⏹内置电压反转保护二极管⏹采用较小的TO-94封装2. 描述EG276集成了霍尔传感器和集电极开路互补输出驱动器，主要用于电子转换的二相无刷直流风扇。
芯片内部集成了霍尔感应器、基准电压、前置放大器、施密特比较器以及互补集电极开路输出（DO、DOB）。
在直流风扇应用中，有时会发生电源接反的情况，EG276内置了一个反接保护二极管，该反接保护二极管只能给芯片提供保护而不能给线圈提供保护。
如有必要，线圈可外接一个二极管，在电源反接的时候给线圈提供保护。
当磁通密度（B）大于工作电(Bop)，DO开启输出低电平，同时DOB关闭输出高电平。
两个输出管脚的状态会一直保持到B低于释放点（Brp）,这时DO、DOB改变各自的输出状态。
3. 应用领域⏹双线圈无刷直流风扇⏹回转计数器⏹双线圈无刷直流电机⏹速度测量4. 引脚4.1. 引脚定义图4-1. EG276管脚定义4.2. 引脚描述5. 结构框图DOGND图5-1. EG276结构框图6. 典型应用电路图6-1. EG276典型应用电路图7. 电气特性7.1 极限参数7.2 典型参数无另外说明，在A25℃,Vin=12V7.3 测试电路DO DOB图7-3. EG276测试线路图7.4 磁电参数(Magnetic flux density B)(O u t p u t V o l t a g e )(Magnetic flux density B)(O u t p u t V o l t a g e )图7-4a. EG276的2脚DO 输出磁电翻转特性 图7-4b. EG276的3脚DOB 输出磁电翻转特性当磁通量密度B 大于翻转点Bop 时，DO 开启为低电平如图7-4a 右半轴，DOB 关断为高电平如图7-4b 右半轴。
霍尔电流检测芯片
霍尔电流检测芯片霍尔电流检测芯片是一种广泛应用于电流检测领域的传感器，可以测量通过它的电流大小，并产生相应的电压输出。
它的工作原理基于霍尔效应，即当电流通过一条导线时，沿着导线的横向施加一定大小的磁场，导线上会产生一种电势差，称为霍尔电势差。
霍尔电流检测芯片利用这个原理，将电流转换成电压信号进行检测和测量。
霍尔电流检测芯片主要由霍尔元件、电源、运算放大器和输出级组成。
其中，霍尔元件是最核心的部分，其常见的结构包括平面霍尔元件和线型霍尔元件。
平面霍尔元件通常采用CMOS工艺制作，具有体积小、功耗低、灵敏度高等特点；线型霍尔元件则是采用二维通道的方式，可以实现更高的灵敏度和更低的噪声。
电源部分为芯片提供稳定的工作电压和电流。
通常情况下，霍尔电流检测芯片需要外接电源，并通过内部的稳压电路将电压调整到合适的范围。
一般采用直流电源供电，以确保稳定的工作。
运算放大器是为了放大霍尔电压信号而设计的，它具有高输入阻抗、低噪声、高增益等特点，可以将输入的微弱电压信号放大到合适的范围。
在霍尔电流检测芯片中，运算放大器通常被配置在一个负反馈放大电路中，以提高放大器的线性度和稳定性。
输出级是将放大后的电压信号转换为可读取的电流或电压输出。
根据实际需要，输出级可以是电压型、电流型或频率型，并通过模拟电路或数字电路进行相应的处理。
霍尔电流检测芯片具有多种应用领域。
在电动车、智能家居、工控领域中，可用于电流监测、电流保护和电流控制等；在电力管理、电源管理、电子设备中，可用于电流测量和电源监控等。
总而言之，霍尔电流检测芯片是一种基于霍尔效应原理的传感器，可将电流转换为电压信号进行检测和测量。
具有体积小、功耗低、灵敏度高等特点，广泛应用于各个领域。
霍尔FS276T电机驱动IC
Complementary Output Hall Effect Latch The MH276T is an integrated Latching Hall effect sensor with output drivers, mainly designed for electronic commutation of brushless DC fans. This IC includes an on chip voltage regulator, reverse battery Diode, Hall plate, amplifier, comparator, and a pair of complementary open-collector outputs (D O, D O B). It provides a one-chip solution for driving two-coil brushless DC cooling fans. A novel V CC recovery circuit allows the complete two-wire fan control circuit to fit in a small four pin PB free package.While the magnetic flux density (B) is larger than the operate point (B OP), DO will turn on (low), and meanwhile D O B will turn off (high). Each output is latched until B is lower than the release point (B RP), and then D O and D O B will change state.For a DC fan application, it is sometimes necessary to test the reversed power connection condition. The internal protection diode only protects the chip side and not the coil side. If it is necessary to protect the coil side then add one external diode to the application circuit to block the reverse current from the coil-side. See application circuit example on page 3.Features and Benefits●On-chip Hall sensor with two different sensitivity and hysteresis settings● 3.5V to 20V operating voltage●400mA (avg.) output sink current●Built-in protecting diode only for chip reverse power connecting●-20° to +85°C operating temperature●Thermal Shut-Down Function●Short Protection Function(For 3.5V to 14V)●Low cost and high sensitivity Hall SensorApplications●Position Sensing●Dual-coil Brush-less DC Motor●Dual-coil Brush-less DC Fan●Revolution Counting●Speed MeasurementFunctional DiagramComplementary Output Hall Effect LatchPart No. Temperature Suffix Package TypeMH276TEVK-A E (-20℃ to + 85℃)VK (4-pin TO-92S)MH276TEVK-B E (-20℃ to + 85℃)VK (4-pin TO-92S)MH276TEVK-C E (-20℃ to + 85℃)VK (4-pin TO-92S)Absolute Maximum Ratings At(Ta=25℃)Characteristics Values Unit Supply voltage,(Vcc) 20 V Reverse Vcc Polarity V oltage,(V cc) -20 V Magnetic flux density Unlimited GaussOutput “on” current,(I OUT) Continuous 400mA Hold 500Peak (Start Up) 700Operating temperature range, (Ta) -20 to +85 ℃Storage temperature range, (Ts) -55 to +150 ℃Maximum Junction Temp,(Tj) 150 ℃Thermal Resistance (θJA)227 ℃/W (θJC)49 ℃/WPackage Power Dissipation, (P D) 550 mWComplementary Output Hall Effect Latch C1：10/25uFC2、C3：1uF/25V D1：1N4001 R1：5K Ω R2、R3：50Ω Q1：MMBT4401Electrical SpecificationsDC Operating Parameters ： Ta=+25℃, V CC =12VParametersTest ConditionsMinTypMaxUnitsSupply V oltage,(Vcc ) Operating3.5 20.0 V Supply Current,(Icc ) B<Brp 7 14 25.0mA Output Zener Breakdown,(V z ) Vz45 55 V Output Saturation Voltage,(V Sat ) Iout=400mA,Vce=14V 600.0 950.0 mV Output Leakage Current,(I off ) V out=12V , Vce=12V<0.1 10.0 μA Output Rise Time,(T R ) Vcc=14V ,L1=L2=820Ω,CL=20PF 3.0 10.0 μS Output Falling Time,(T F ) Vcc=14V ,L1=L2=820Ω,CL=20PF 0.3 1.5 μS Switch Time Differential,(T s ) Vcc=14V ,L1=L2=820Ω,CL=20PF 3.0 10 μS Thermal shut-down Temp 130 ℃ Thermal shut-down Hysteresis40 ℃ Operate Point,(B OP )“A” Grade 5 50 Gauss “B” Grade 5 70 Gauss “C” Grade 100 Gauss Release Point,(B RP ) “A” Grade-50 -5 Gauss “B” Grade -70 -5 Gauss “C” Grade -100 Gauss Hysteresis,(B HYS )‘A ’’B”C’ Grade70GaussTypical application circuitV CCMH276T SpecificationsComplementary Output Hall Effect LatchSensor Location with Pin out and Package dimensionVK Package (To-92 4 pins)For Halogen Free For PB free276TXXXNOTES:1).Controlling dimension: mm 2).Leads must be free of flash and plating voids 3).Do not bend leads within 1 mm of lead to package interface. 4).PINOUT: Pin 1 V CC Pin 2 Do Pin 3 DoB Pin 4 GND1 2 3 41.75Output Pin Assignment1 2 3 4Vcc Do DoB GND276TXXX276TXXX。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7. 典型应用
VDD DO DOB GND
电源
保护二极管 电感1 电感2
图 10典型应用 注意：保护二极管是为了保护电感 1和电感 2在 VDD/GND反插的情况下不损坏
页码： 4/ 6
数据手册 2013年 10月 V1.0
8. 封装信息------TO94
直流风扇＆马达驱动芯片 ＴＣ２７６
页码： 5 / 6
典型应用
●无刷直流风扇 ●无刷直流马达
引脚描述
TC276
表1-1:引脚说明 No 1 2 3 4
引脚 VDD DO DOB GND
引脚功能 电源
同相输出端 反相输出端 地
页码： 1 / 6
数据手册 2013年 10月 V1.0
2. 功能框图
VDD
整流器
振荡器
斩
波
放
器
大
器
直流风扇＆马达驱动芯片 ＴＣ２７６
下限 3.5
-
10 -50
典型
33 2 0.3 0.35 0.1 3 0.3 3
70
上限 20 4 0.6 10 10 1
10
单位 V V mA V V uA uS uS uS
50 Gauss -10 Gauss
Gauss
页码： 3 / 6
数据手册 2013年 10月 V1.0
直流风扇＆马达驱动芯片 ＴＣ２７６
页码： 6 / 6
数据手册 2013年 10月 V1.0
当电路检测到的磁场强度大于翻转点 （BOP），两路输出驱动中输出DO端开启 （低），同时输出 DOB端关断（高）。当芯 片检测到的磁场强度低于释放点(BRP)， DO、DOB状态翻转。
由于应用中电源连接的检测要求，内部的 反向电压保护器可以确保芯片不烧坏（注意 : 此保护电路无法保护外接线圈，如有必要可外 加一个保护二极管来保护线圈）。如果环境中 的故障导致DO、DOB长时间不切换，为了保 护外接线圈不损坏，将同时关断DO、DOB
保护电路
基准源 补偿电路
斩
驱
波
迟滞
动
器
比较
电
器
路
DO DOB
GND
图 2功能框图
3. 磁场特性
4. 过流保护
DO DOB
图 3 输出 DO、DOB和磁场的关系图
1S
4S
图 4 过流保护示意图
页码： 2 / 6
数据手册 2013年 10月 V1.0
直流风扇＆马达驱动芯片 ＴＣ２７６
5. 最大额定值
ＴＣ２７６的分档标准：（单位：高斯）
Ａ档：－４５＜＝ＧＢＲＰ＜＝－１５ ＆ １５＜＝ＧＢＯＰ＜＝４５；
Ｂ档：－６０＜＝ＧＢＲＰ＜＝－１０ ＆ １０＜＝ＧＢＯＰ＜＝６０； Ｃ档：－９０＜＝ＧＢＲＰ＜＝９０ ＆ －９０＜＝ＧＢＯＰ＜＝９０；
Ｄ档：－１１０＜＝ＧＢＲＰ＜＝１１０ ＆ －１１０＜＝ＧＢＯＰ＜＝１１０；
直流风扇＆马达驱动芯片 ＴＣ２７６
1. 概览
主要特点
●工作电压范围宽:电源电压 3.5~20V ●低至2mA的工作电流 ● 350mA电流的输出驱动能力 ●开漏输出内嵌保护二极管 ●工作环境温度：-40C~85C ●反向保护 ●过流保护 ●封装形式：TO-94
简要描述
TC276是一款直流马达和风扇驱动电路。 芯片中除了集成整流器、霍尔传感器、信号放 大器、迟滞比较器和两路漏极开路输出电路保 护二极管、反向电压保护器外，还设置了斩波 器和过流保护功能。
数据手册 2013年 10月 V1.0
直流风扇＆马达驱动芯片 ＴＣ２７６
深圳市腾芯微科技有限公司
重要声明
本文件仅提供公司有关产品信息。对本文件中描述的产品和服务，深圳市腾芯微科技有限公司有权在没有通知的任何时 间进行更改、更正、修改和改进。深圳市腾芯微科技有限公司对产品的任何特定用途不承担任何责任，也不承担对任何超出 产品应用或使用所产生的责任。深圳市腾芯微科技有限公司没有在其专利或其他权利上设置任何许可。
表 3：特性参数（如无特别说明，VDD=12V，Ta=25C）
符号 VDD Vz Idd
参数 电源电压 输出保护电压 工作电流
Vቤተ መጻሕፍቲ ባይዱat
输出饱和电压
Ioff Tr Tf ΔT 磁特性参数 BOP BRP Bhys
输出漏电流 输出上升时间 输出下降时间
开关时间差
工作点 恢复点 磁窗口
条件
VDD=20V, DO、DOB断开 VDD=3.5V, Io=100mA Io=350mA VDD=20V, Vo=20V RL=820Ohm, CL=20pF RL=820Ohm, CL=20pF RL=820Ohm, CL=20pF
表 2：最大额定值
符号
参数
数值
单位
VDD
电源电压
20
V
VDDR
反向电压
-20
V
B
磁场强度
不限
持续
0.4
Io
输出电流
锁定
0.5
A
峰值
0.7
Ta
环境温度
Ts
保存温度
PD
耗散功率
TJ
最大结温
RJC
热阻
-40~85 -65~150
550 150 227
°C °C mW °C °C/W
注意：应用时不要超过最大额定值，以防止损坏。长时间工作在最大额定值下可能影响器件的可靠性
