钢结构节点设计中的常见问题与解决方法
钢结构设计应用常见问题
.
9
节点归并真的做不好么
专家相伴、设计梦想
.
9
节点归并真的做不好么
专家相伴、设计梦想
.
9
型钢混凝土组合梁设计的注意事项
专家相伴、设计梦想
.
10
型钢混凝土组合梁设计的注意事项
PKPM软件中组合梁设计的两种途径： 1 在SATWE前处理特殊构件补充定义中定义组合梁，软件自动按照 组合构件的刚度来进行分析，并按组合梁进行承载力验算。如下图：
两种方法的异同：
方法1：SATWE定义组合梁构件计算
1 2
SATWE中组合梁不考虑施工阶段的验算。 1 只能按完全抗剪计算，不能对连接件经行 2 验算。 1 SATWE分析计算结果中的梁挠度输出，对 1 于组合梁为短期刚度下的弹性挠度，没有 考虑钢与混凝土剪切面滑移的影响，也没 有考虑混凝土长期效应徐变下的挠度计算 1 1 负弯矩区段，混凝土板退出工作，记入等 效翼板宽度范围内的板钢筋作用，SATWE 中是按构造的最小配筋面积记入，钢筋级 别为Ⅰ级钢
高钢规 6.3.2：
高钢规 5.5.2：
专家相伴、设计梦想
3
有侧移还是无侧移
新版本的软件，可以两个方向分别计算：
专家相伴、设计梦想
4
连廊和空间桁架注意事项
一个连廊，上下弦杆都没有轴力，软件算错了 么？
专家相伴、设计梦想
4
连廊和空间桁架注意事项
1 楼板设置成弹性板 2 调整模拟施工次序
专家相伴、设计梦想
专家相伴、设计梦想
5
新版本的“强柱梁”计算
为了验证是否是 起到了作用，可以选取上面超 限的柱子做一下简单的验算。柱子的截面尺寸： B*H*U*T*D*F=0.350*0.350*0.000*0.012*0.000*0.012 ； 钢号 Q235 ，计算长度 6.82 ， 5.5 ，稳定系数： 0.89；构件的轴力如下图： 。

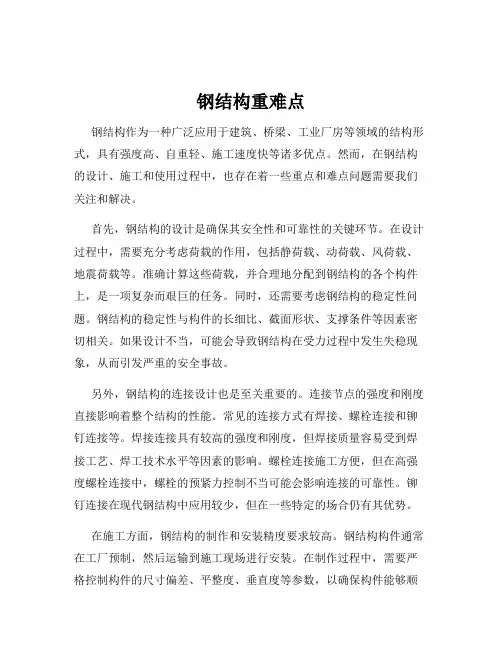

钢结构重难点
钢结构重难点钢结构作为一种广泛应用于建筑、桥梁、工业厂房等领域的结构形式，具有强度高、自重轻、施工速度快等诸多优点。
然而，在钢结构的设计、施工和使用过程中，也存在着一些重点和难点问题需要我们关注和解决。
首先，钢结构的设计是确保其安全性和可靠性的关键环节。
在设计过程中，需要充分考虑荷载的作用，包括静荷载、动荷载、风荷载、地震荷载等。
准确计算这些荷载，并合理地分配到钢结构的各个构件上，是一项复杂而艰巨的任务。
同时，还需要考虑钢结构的稳定性问题。
钢结构的稳定性与构件的长细比、截面形状、支撑条件等因素密切相关。
如果设计不当，可能会导致钢结构在受力过程中发生失稳现象，从而引发严重的安全事故。
另外，钢结构的连接设计也是至关重要的。
连接节点的强度和刚度直接影响着整个结构的性能。
常见的连接方式有焊接、螺栓连接和铆钉连接等。
焊接连接具有较高的强度和刚度，但焊接质量容易受到焊接工艺、焊工技术水平等因素的影响。
螺栓连接施工方便，但在高强度螺栓连接中，螺栓的预紧力控制不当可能会影响连接的可靠性。
铆钉连接在现代钢结构中应用较少，但在一些特定的场合仍有其优势。
在施工方面，钢结构的制作和安装精度要求较高。
钢结构构件通常在工厂预制，然后运输到施工现场进行安装。
在制作过程中，需要严格控制构件的尺寸偏差、平整度、垂直度等参数，以确保构件能够顺利安装。
安装过程中，需要精确测量和定位，保证各个构件之间的连接准确无误。
同时，钢结构的施工还需要考虑施工顺序和施工方法的合理性。
例如，在大跨度钢结构的施工中，常常采用分段吊装、高空拼装等方法，需要制定详细的施工方案，以确保施工过程的安全和质量。
钢结构的防腐和防火处理也是不容忽视的重难点。
钢材在大气环境中容易发生锈蚀，降低结构的承载能力和耐久性。
因此，需要采取有效的防腐措施，如涂刷防腐涂料、采用镀锌钢材等。
同时，钢结构的耐火性能较差，在火灾发生时容易迅速升温失去强度。
为了满足防火要求，需要对钢结构进行防火处理，如喷涂防火涂料、包裹防火板材等。
钢结构工程施工存在问题
钢结构工程施工存在问题一、设计问题1、设计不合理在钢结构工程中，设计是非常重要的一环，设计不合理可能会导致工程质量问题。
常见的设计问题包括结构强度计算不准确、连接节点设计不合理等。
对于这些问题，建议提前进行全面的设计评审，确保设计方案科学合理。
2、设计文件不全在实际施工过程中，设计施工图纸中的内容是否齐全完整直接关系到工程的施工进度和质量。
有时由于设计单位工作繁忙或人员交流不畅，设计文件可能存在不完整或者矛盾的情况。
为了避免这种情况的发生，建议在施工前对设计文件进行认真审查，发现问题及时沟通解决。
二、材料问题1、材料质量不过关钢结构工程中使用的钢材质量直接影响工程的承载能力和使用寿命。
在选择材料时，必须确保其符合相关标准要求。
有时为了追求利润或者其他目的，一些承包商可能会采购劣质材料，这种情况会对工程质量造成严重影响。
因此，在施工过程中应对材料进行严格把控，杜绝使用劣质材料。
2、材料供应延期钢结构工程施工需要大量的钢材，如果材料供应延期会导致工程进度延误。
因此，供应商的资质和信誉是十分重要的，必须选择有实力和信誉的供应商。
另外，为了避免材料的供应延期，建议提前做好供应计划，并与供应商及时沟通，确保材料的及时供应。
三、施工问题1、施工队伍质量差施工队伍的素质和专业水平直接关系到工程的施工质量。
在钢结构工程施工中，需要配备专业的钢结构施工队伍，他们需要具备一定的施工经验和技术，才能确保工程施工的质量和进度。
因此，在选择施工队伍时，一定要注意考察其施工经验和技术水平，避免因为施工队伍质量差导致工程质量问题。
2、施工管理不当施工管理是确保工程质量和进度的关键因素之一，而在钢结构工程中，由于施工技术复杂性较高，施工管理可能存在一些问题。
例如，现场监理人员不足、监理不到位、施工进度不合理等。
为了避免这些问题的发生，建议在施工前就做好详细的施工计划，并加强对现场施工管理的监督和检查，确保施工进度和质量的有效控制。
钢结构施工常见问题及解决措施
钢结构施工常见问题及解决措施钢结构因其自身优点，在桥梁、工业厂房、高层建筑等现代建筑中得到广泛应用。
在大量的工程建设过程中，钢结构工程也暴露出不少质量通病。
本文主要针对辽宁近年来在钢结构主体验收及竣工验收中的常见问题及整改措施谈一些看法。
一、钢结构工程施工过程中的部分问题及解决方法1、构件的生产制作问题门式钢架所用的板件很薄，最薄可用到4毫米。
多薄板的下料应首选剪切方式而避免用火焰切割。
因为用火焰切割会使板边产生很大的波浪变形。
目前H型钢的焊接大多数厂家均采用埋弧自动焊或半自动焊。
如果控制不好宜发生焊接变形，使构件弯曲或扭曲。
2、柱脚安装问题(1)预埋件(锚栓)问题现象：整体或布局偏移；标高有误；丝扣未采取保护措施。
直接造成钢柱底板螺栓孔不对位，造成丝扣长度不够。
措施：钢结构施工单位协同土建施工单位一起完成预埋件工作，混凝土浇捣之前。
必须复核相关尺寸及固定牢固。
(2)锚栓不垂直现象：框架柱柱脚底板水平度差，锚栓不垂直，基础施工后预埋锚栓水平误差偏大。
柱子安装后不在一条直线上，东倒西歪，使房屋外观很难看，给钢柱安装带来误差，结构受力受到影响，不符合施工验收规范要求。
措施：锚栓安装应坚持先将底板用下部调整螺栓调平，再用无收缩砂浆二次灌浆填实，国外此法施工。
所以锚栓施工时，可采用出钢筋或者角钢等固定锚栓。
焊成笼状，完善支撑，或采取其他一些有效措施，避免浇灌基础混凝土时锚栓移一位。
(3)锚栓连接问题现象：柱脚锚栓未拧紧，垫板未与底板焊接；部分未露2～3个丝扣的锚栓。
措施：应采取焊接锚杆与螺帽；在化学锚栓外部，应加厚防火涂料与隔热处理，以防失火时影响锚固性能；应补测基础沉降观测资料。
3、连接问题(1)高强螺栓连接1)螺栓装备面不符合要求，造成螺栓不好安装，或者螺栓紧固的程度不符合设计要求。
原因分析：①表面有浮锈、油污等杂质，螺栓孔璧有毛刺、焊瘤等。
②螺栓安装面虽经处理仍有缺陷。
解决方法：①高强螺栓表面浮锈、油污以及螺栓孔璧毛病，应逐个清理干净。
钢结构设计及施工图问题解析
钢结构设计及施工图问题解析一、引言钢结构是一种广泛应用于建筑、桥梁、船舶等工程领域的结构工程材料，具有优良的抗拉、抗压和抗弯能力，同时具有较高的强度和刚度。
钢结构设计及施工图的编制是钢结构工程中非常重要的环节，它直接关系到工程的安全和质量。
本文将对钢结构设计及施工图中的一些常见问题进行分析和解析，以期为相关工程实践提供指导。
1. 材料选用问题在钢结构设计中，材料的选用直接关系到工程的质量和安全。
首先要选择符合国家标准的优质钢材，根据工程的具体要求和承重能力选择相应的钢材规格，避免过度消耗和浪费资源。
应对材料进行严格的检验和鉴定，确保其符合设计规定的材料性能和要求，避免因材料质量问题导致工程安全事故。
2. 结构设计问题在钢结构设计过程中，需根据实际工程情况和要求，合理确定结构形式和构件布局。
需要结合工程的承载能力和使用要求，进行结构设计，合理分配结构荷载，确保结构的稳定性和安全性。
还需要针对不同工程场地和环境条件，进行相应的结构设计调整，确保工程的适用性和可靠性。
3. 建模与分析问题在进行钢结构设计时，需采用专业的结构分析软件进行建模和分析，确保分析结果准确可靠。
建模应符合工程实际情况，模型细节完善，包括梁、柱、节点等构件，以及荷载和约束条件的设置。
在分析过程中，需要考虑结构的静力分析和动力分析，综合考虑结构受力情况和振动响应，确保设计的合理性和安全性。
4. 焊接质量问题5. 防腐处理问题钢结构在使用过程中易受到大气、水分、化学物质的腐蚀，需要进行防腐处理。
在设计施工图时，应对钢结构进行合理的防腐处理设计，选择符合要求的防腐涂料和防腐方法，确保工程的耐久性和可靠性。
需要对防腐施工进行质量监控和验收，确保防腐处理的有效性和可靠性。
1. 图纸编制问题在施工图的编制过程中，要求图纸设计人员具有一定的设计经验和工程实践经验，对图纸编制的要求和规范有清晰的理解和掌握。
应根据钢结构设计图纸进行细化和详细化，包括平面图、立面图、节点图等，确保施工单位能够清晰准确地理解和按图施工。
钢结构工程中的重要问题及其解决方案
钢结构工程中的重要问题及其解决方案1. 概述钢结构工程以其高强度、良好的塑性和韧性、以及便于施工和安装等优点，在建筑、桥梁、工业设施等领域得到了广泛应用。
然而，在钢结构工程的实施过程中，也会遇到一些重要问题，本文档将详细阐述这些问题，并给出相应的解决方案。
2. 重要问题及其解决方案2.1 焊接问题问题描述焊接是钢结构工程中重要的连接方式，但焊接过程中可能出现焊接裂纹、气孔、夹杂物等缺陷，影响结构的安全性和可靠性。
解决方案- 优化焊接工艺：根据钢材种类和厚度选择合适的焊接方法、焊接材料和焊接参数。
- 加强焊接监督：对焊接过程进行严格的质量控制，确保焊接质量符合相关标准。
- 焊工培训：提高焊工的技术水平和操作技能，使其能够熟练地操作焊接设备。
2.2 防腐问题问题描述钢结构在空气中容易受到氧化作用，产生锈蚀，影响结构的美观性和使用寿命。
解决方案- 涂装防腐：在钢结构表面涂装防腐涂料，防止氧化作用的进行。
- 阴极保护：通过施加外部电流，使钢结构表面产生保护电位，减缓腐蚀速度。
- 材料选择：选用耐腐蚀的钢材或添加耐腐蚀元素，提高钢结构的耐腐蚀性能。
2.3 疲劳问题问题描述钢结构在交变载荷作用下，容易产生疲劳损伤，导致结构失效。
解决方案- 设计优化：合理设计结构，避免高应力集中区域，减小交变载荷的影响。
- 材料选择：选用高强度、高韧性的钢材，提高结构的疲劳寿命。
- 检测与维护：定期对结构进行检测和维护，发现疲劳损伤及时进行修复。
2.4 连接问题问题描述钢结构的连接节点是承受载荷的关键部位，但连接节点可能存在强度不足、刚度不够等问题。
解决方案- 节点设计优化：根据载荷特性和结构要求，合理设计节点形式和尺寸。
- 连接材料选择：选用高强度、良好的塑性和韧性的连接材料，提高连接性能。
- 连接施工质量控制：严格控制连接施工质量，确保连接节点满足设计要求。
3. 总结钢结构工程在施工过程中会面临焊接问题、防腐问题、疲劳问题和连接问题等。
钢结构节点抗震设计问题
浅析钢结构节点抗震设计的问题【摘要】本文针对高层及多层钢结构节点设计中容易忽略的一些问题进行分析。
【关键词】钢结构；节点设计；抗震1.节点抗震设计的原则在钢结构设计工作中,连接节点的设计是一个重要环节。
为使连接节点具有足够的强度和刚度,设计时应合理地确定连接节点的形式和方法。
目前,节点有非抗震和抗震设计之分,非抗震设计可以按照组合内力来设计节点,抗震设计则不宜这么做,抗震规范上对节点抗震设计有一系列的要求,显然按照组合内力来设计节点是不能满足这些要求的。
以刚性连接的梁拼接节点为例,如将梁翼缘的连接按实际内力进行设计,则有损于梁的连续性,可能使建筑物的实际情况与内力分析模型不相协调,并降低结构延性。
因此,对于要求有抗震设计的结构,其连接节点应按构件截面面积的等强度条件进行设计。
进行设计时,首先应判定所设计的节点有无抗震要求。
对于抗震结构,为了保证其安全,节点的承载力应大于构件的承载力(《钢结构连接节点设计手册》1-3)，“强节点、弱构件”的设计理念应是工程师遵循的基本原则。
《建筑抗震设计规范》表5.4.2中规定结构构件的截面抗震验算应满足下式:s≤r/yre。
其中,s为结构构件内力组合的设计值；r为构件承载力设计值；yre为承载力抗震调整系数。
强节点、强连接的重要性由此可见。
钢框架体系梁柱连接节点的基本设计原则是:节点必须能够完全传递被连接板件的内力,在强震作用下节点能够发挥材料的塑性,保证结构在梁内而不是在柱内产生塑性铰,以消耗地震输入的能量。
基于制作简便及经济性等因素,国内钢框架体系的梁柱节点主要采用全焊式或栓焊式连接,其最大承载力应符合下列要求:mu≥1.2mp(《建筑抗震设计规范》8.2.8-1),vu≥1.3(2mp/l)且vu≥0.58hwtwfay(《建筑抗震设计规范》8.2.8-2)。
公式中mu，mp，vu的计算见图1。
mp=[bftf(h-tf)+twh2/4]fy,mu=bftf(h-tf)fu。
钢结构质量通病及防治措施
04
安装质量问题及防治措施
安装不规范
表现
钢结构安装过程中出现不 符合规范的操作，例如焊 接不规范、螺栓连接不紧 密等。
原因
安装人员技术水平不足， 缺乏有效的质量意识，管 理不到位。
影响
降低钢结构整体性能，易 引发安全事故。
防治措施：加强安装过程监督
对安装人员进行技术 培训，提高技术水平 ；
加强施工过程监督， 确保安装操作符合规 范要求。
案例分析
总结词
典型案例分析有助于深入理解钢结构使用维 护问题及防治措施的重要性。
详细描述
某大型钢结构桥梁在使用过程中出现垮塌事 故，经调查发现，事故原因主要是不当使用 和维护导致结构性能下降。通过此案例，我 们可以认识到使用维护问题对钢结构安全性
的影响不容忽视。
06
质量通病总结及防治措施建议
总结出现质量通病的原因
涂装方面
如涂装厚度不均、涂装质量差 等，影响防腐效果和外观。
质量通病的影响
01
02
03
影响结构安全性
一些质量通病会影响钢结 构的承载能力和稳定性， 降低结构的安全性能。
影响使用寿命
质量通病会导致钢结构腐 蚀、老化等问题，缩短结 构的使用寿命。
影响使用效果
一些质量通病会影响结构 的正常使用，如噪音、震 动等问题，影响使用效果 。
分类
钢结构质量通病可分为设计、材料、加工、安装和涂装等五 个方面。
常见质量ቤተ መጻሕፍቲ ባይዱ病
材料方面
如材料质量不合格、材料规格 不符等。
安装方面
如构件定位不准、螺栓孔偏差 等，影响结构稳定性和安全性 。
设计方面
设计考虑不周，如结构选型不 当、节点设计不合理等。
