集成电路（Integrated Circuit, IC）是将上千至上百万个电子元件集成在一个芯片上的微电子器件。
集成电路广泛应用于各种电子设备中，包括计算机、手机、电视机、汽车电子、医疗设备等。
集成电路的应用范围非常广泛，产品种类繁多，下面我们来详细介绍一些典型的集成电路及其应用。
首先，我要介绍的是数字集成电路。
数字集成电路是将数字信号处理功能集成在一起的集成电路。
其中，最典型的数字集成电路是微处理器（Microprocessor）和存储器（Memory）。
微处理器是计算机的大脑，它可以进行各种算术和逻辑运算，控制计算机的运行。
存储器则是用来存储数据和程序的地方。
微处理器和存储器相互配合，构成了计算机的核心部件。
除了计算机，数字集成电路还应用在各种数字信号处理设备中，比如数字电视、数字音频设备等。
其次，我们来介绍模拟集成电路。
模拟集成电路是用来处理模拟信号（包括声音、图像、电压等）的集成电路。
其中，最典型的模拟集成电路是运算放大器（Operational Amplifier, OP-AMP）和模拟信号处理器。
运算放大器是一种常用的模拟信号处理器，它具有高增益、高输入阻抗等特性，广泛应用于各种模拟信号处理电路中。
比如，在音频放大器、滤波器、数据采集系统中，都可以看到运算放大器的身影。
模拟信号处理器则是一类专门处理特定模拟信号的集成电路，比如声音处理芯片、图像处理芯片等。
另外，还有一类混合集成电路，即同时包含数字信号处理功能和模拟信号处理功
能的集成电路。
最典型的混合集成电路是模拟-数字转换器（Analog-to-Digital Converter, ADC）和数字-模拟转换器（Digital-to-Analog Converter, DAC）。
模拟-数字转换器是将模拟信号转换成数字信号的集成电路，广泛应用于各类数据采集系统中，比如数字万用表、数据采集卡等。
而数字-模拟转换器则是将数字信号转换成模拟信号的集成电路，比如在数字音频设备、数字电视设备中就大量应用了数字-模拟转换器。
除了以上提到的典型集成电路及其应用，还有很多其他类型的集成电路，比如时钟管理电路、功率管理电路、射频集成电路等，它们都在各自的领域发挥着重要作用。
比如时钟管理电路在各种通讯设备、计算设备中用来生成和分配时钟信号；功率管理电路用来对电力进行管理和转换，提高电池寿命，提高效率等；射频集成电路则广泛应用于无线通讯设备中，如手机、卫星通讯系统等。
在集成电路的应用中，往往需要配合其他电子器件，如传感器、执行器、电源等，完成系统的设计与实现。
例如，汽车电子系统中，集成电路与传感器、执行器等协同工作，实现汽车的智能化控制和监测。
又如医疗设备中，集成电路与传感器、显示器等协同工作，实现各种医学检测和治疗功能。
因此，集成电路的应用非常广泛，与其他电子器件和系统的协同作用，共同构建了现代电子设备和系统。
总之，集成电路是现代电子设备中的核心部件，其应用范围非常广泛，包括数字集成电路、模拟集成电路、混合集成电路等各种类型。
它们在计算机、通讯、医
疗、汽车等领域发挥着重要作用，是现代科技发展的关键驱动力之一。
通过不断的创新和应用，集成电路将继续推动科技的发展，为人类社会带来更多的便利和进步。
电路中的集成电路与模拟电路设计
电路中的集成电路与模拟电路设计在现代电子技术领域中，集成电路和模拟电路设计是无法分开的两大重要部分。
集成电路是电子元件的组合，而模拟电路设计则侧重于信号的处理和传输。
本文将重点探讨电路中的集成电路与模拟电路设计的相关内容，包括其定义、应用以及设计方法等。
一、集成电路的概念与应用集成电路是应用微电子技术的产物，它将电子元件（如二极管、晶体管等）以微小尺度集成到芯片上，通过集成技术的手段实现多电子元件的功能。
相比于传统的离散电路设计，集成电路在体积、功耗、可靠性等方面有明显的优势，被广泛应用于通信、计算机、消费电子等领域。
集成电路的设计过程包括电路拓扑设计、电路功能设计和电路布局设计等步骤。
其中，电路拓扑设计是指确定电路元件之间的连接方式和拓扑结构，电路功能设计则是明确电路的功能和性能要求，并选取适合的元件进行组合。
电路布局设计则是将电路元件在芯片上的位置进行优化，以实现最佳的电路性能。
二、模拟电路设计的基本原理与方法模拟电路是处理和传输连续信号的电路，与数字电路不同，它能够处理连续的信号，如声音、温度等。
模拟电路设计常用于放大、滤波和调制解调等信号处理领域，如音频放大器、射频前端等。
在模拟电路设计中，首先需要进行电路规划，确定电路的整体结构和功能模块。
其次，需要根据信号特性选择合适的电路拓扑结构，如共射、共集和共基等。
接着，进行元件选取，选取合适的电阻、电容、电感等元件，并进行参数计算。
最后，进行电路调试和性能优化，通过仿真和实验验证电路的性能。
模拟电路设计中还需要注意一些设计技巧和方法。
如去耦（Decoupling）电容的设计，用于消除噪声和电源抖动；温度补偿电路的设计，用于稳定电路在不同温度下的工作性能；信号调理电路的设计，用于提高信号质量和减小信号失真等。
三、集成电路与模拟电路的结合与创新集成电路与模拟电路既有相互独立的存在，也有一定程度上的结合。
集成电路中常常包含模拟电路模块，如模拟信号处理、模拟-数字转换等。
第7章 模拟集成电路及其应用电路
基准电流
U BE1 U BE0 U BE
I B1 I B0 I B , I C1 I C0 I C 2IC IR IC 2IB IC IC IR 2
若 2 ，则I C I R
三、韦德拉电流源电路
要求提供很小的静态电流，又不能用大电阻。
② R2称为静态平衡电阻，且R2 = R1∥RF ，保证集成运放两输 入端（即输入级差分放大电路T1和T2管的基极）对地电阻相等。
图解法
设计过程很简单，首先确定IE0和IE1，然后选定R和Re。
7.3 集成运算放大器的线性应用
u- i i+ u+
uo
uo
线性区（Auo=∞）
理想运算放大器符号
u+－u-
线性运用的分析依据
①虚短 ②虚断 u+= u-
i+= 0，i-= 0
7.3.1 比例运算电路
1．反相比例运算电路 根据虚断 i +≈ 0
二、集成运放的特点
（1）采用直接耦合方式。 （2）输入电阻大、零点漂移小、对共模干扰的抑制能力强。 （3）开环增益高。 （4）体积小、重量轻、耗电少。
单运算放大器μA741外形图
单运算放大器μA741管脚图
三、集成运放的电压传输特性
uO
Uom
uAuo uO u+
实际运算放大器符号
uO=Auo(u+－u-)
1 u RF ui R1uo R1 RF
iu+=0 i1≈ if
输出电压uo与输入电压ui为比例 运算关系，故称比例运算电路。 式中负号表明输出电压 uo的极性 u uo uo 与输i-≈ 0

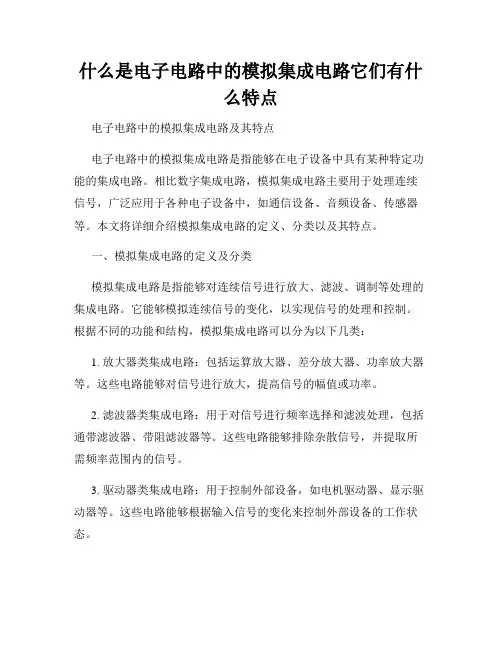

什么是电子电路中的模拟集成电路它们有什么特点
什么是电子电路中的模拟集成电路它们有什么特点电子电路中的模拟集成电路及其特点电子电路中的模拟集成电路是指能够在电子设备中具有某种特定功能的集成电路。
相比数字集成电路，模拟集成电路主要用于处理连续信号，广泛应用于各种电子设备中，如通信设备、音频设备、传感器等。
本文将详细介绍模拟集成电路的定义、分类以及其特点。
一、模拟集成电路的定义及分类模拟集成电路是指能够对连续信号进行放大、滤波、调制等处理的集成电路。
它能够模拟连续信号的变化，以实现信号的处理和控制。
根据不同的功能和结构，模拟集成电路可以分为以下几类：1. 放大器类集成电路：包括运算放大器、差分放大器、功率放大器等。
这些电路能够对信号进行放大，提高信号的幅值或功率。
2. 滤波器类集成电路：用于对信号进行频率选择和滤波处理，包括通带滤波器、带阻滤波器等。
这些电路能够排除杂散信号，并提取所需频率范围内的信号。
3. 驱动器类集成电路：用于控制外部设备，如电机驱动器、显示驱动器等。
这些电路能够根据输入信号的变化来控制外部设备的工作状态。
4. 传感器接口类集成电路：用于连接传感器与其他电路，将传感器采集到的模拟信号转换为数字信号。
这些电路能够实现模拟信号与数字电路之间的接口转换。
二、模拟集成电路的特点1. 连续性：模拟集成电路能够对连续信号进行处理，能够完成对信号幅值、频率等连续变化的模拟。
相比之下，数字集成电路只能处理离散的数字信号。
2. 稳定性：模拟集成电路对环境的温度、电压变化等具有一定的稳定性，能够在不同的工作条件下维持良好的性能。
这对于要求高精度、高稳定性的应用场景非常关键。
3. 噪声：模拟集成电路在工作过程中会产生一定的噪声，这是由于元件本身的噪声以及电路结构引起的。
因此，在设计模拟集成电路时需要注意降低噪声对信号质量的影响。
4. 复杂度：模拟集成电路的设计和制造相对复杂，需要考虑电路的稳定性、可靠性、功耗等因素，并且对制造工艺的要求较高。
因此，模拟集成电路的开发和制造成本较高。
《模拟集成电路》课件
，以便对设计的电路进行全面的测试和评估。
PART 05
模拟集成电路的制造工艺
REPORTING
半导体材料
硅材料
硅是最常用的半导体材料，具有 稳定的物理和化学性质，成熟的 制造工艺以及低成本等优点。
化合物半导体
如砷化镓、磷化铟等化合物半导 体材料，具有高电子迁移率、宽 禁带等特点，常用于高速、高频 和高温电子器件。
《模拟集成电路》课 件
REPORTING
• 模拟集成电路概述 • 模拟集成电路的基本元件 • 模拟集成电路的分析方法 • 模拟集成电路的设计流程 • 模拟集成电路的制造工艺 • 模拟集成电路的优化与改进
目录
PART 01
模拟集成电路概述
REPORTING
定义与特点
定义
模拟集成电路是指由电阻、电容、电 感、晶体管等电子元件按一定电路拓 扑连接在一起，实现模拟信号处理功 能的集成电路。
围和失真。
信号分析方法
01
02
03
04
频域分析
将时域信号转换为频域信号， 分析信号的频率成分和频谱特
性。
时域分析
研究信号的幅度、相位、频率 和时间变化特性，分析信号的
波形和特征参数。
调制解调分析
研究信号的调制与解调过程， 分析信号的调制特性、解调失
真等。
非线性分析
研究电路的非线性效应，分析 信号的非线性失真和互调失真
音频领域
模拟集成电路在音频领域中主要用于 音频信号的放大、滤波、音效处理等 功能，如音响设备、耳机等产品中的 模拟集成电路。
模拟集成电路的发展趋势
集成度不断提高
随着半导体工艺的不断发展，模 拟集成电路的集成度不断提高， 能够实现更加复杂的模拟信号处
模拟开关集成电路
THANKS
感谢观看
最大额定值
指在任何条件下，模拟开关的性能参数都不应超过的最大值。
04
模拟开关集成电路的设计与优化
减小导通电阻
总结词
降低导通电阻有助于减小功耗和信号损失。
详细描述
导通电阻是模拟开关集成电路的重要参数之一，减小导通电阻可以有效降低功耗 和信号损失。通过优化材料、结构和工艺，可以减小导通电阻，提高电路性能。
在通信系统中的应用
通信信号选择
模拟开关集成电路可用于通信信号的选择和处理，如频分复用、时 分复用等。
通信信号路由
模拟开关集成电路能够实现通信信号的路由功能，将通信信号从一 个设备传输到另一个设备，如交换机、路由器等。
通信信号调制解调
通过模拟开关集成电路，可以对通信信号进行调制解调处理，如调 频、调相、解调等，以实现信号的传输和接收。
在传感器信号调理中的应用
传感器信号选择
模拟开关集成电路可用于传感器 信号的选择和处理，如温度传感 器、压力传感器、湿度传感器等。
传感器信号路由
模拟开关集成电路能够实现传感 器信号的路由功能，将传感器信 号传输到测量仪表或控制系统。
传感器信号调理
通过模拟开关集成电路，可以对 传感器信号进行调理，如放大、 滤波、偏置等，以改善信号质量 和消除噪声。
模拟开关集成电路
• 模拟开关集成电路概述 • 模拟开关集成电路的基本结构 • 模拟开关集成电路的主要参数 • 模拟开关集成电路的设计与优化 • 模拟开关集成电路的应用实例
01
模拟开关集成电路概述
定义与特点
定义
模拟开关集成电路是一种用于模拟信 号处理的集成电路，能够实现模拟信 号的切换、选择和传输等功能。
电路中的集成电路与模拟电路的区别与应用
电路中的集成电路与模拟电路的区别与应用电路是现代科技的重要组成部分，而其中两种重要的电路类型是集成电路和模拟电路。
虽然它们在构造和应用方面存在一些相似之处，但是它们之间也有一些明显的区别。
本文将探讨集成电路与模拟电路的区别，并讨论它们在现代科技中的应用。
首先，我们来了解一下集成电路和模拟电路的定义。
集成电路是指由多种电子元件组成的微小晶片，它们通过微制造技术被集成到一块硅片上。
这样的集成可以大幅度降低电路的尺寸和功耗，提高电路的性能。
而模拟电路是一种用于处理模拟信号的电路，它能够将连续的输入信号转换为相应的连续输出信号。
其次，集成电路与模拟电路的工作原理也有所不同。
集成电路主要是基于数字逻辑原理，使用逻辑门和触发器等数字组件进行运算和控制。
它通过将多个数字逻辑门连接在一起来实现各种功能，如加法器、乘法器、寄存器等。
而模拟电路则需要使用模拟运算放大器、滤波器和积分器等模拟组件来处理连续变化的模拟信号。
另外，集成电路和模拟电路在应用方面也有所不同。
集成电路广泛应用于计算机、通信、消费电子等领域，包括微处理器、存储器、通信芯片等。
通过将多个逻辑门和触发器等数字组件集成在一起，集成电路能够实现复杂的计算和数据处理任务。
而模拟电路常用于音频放大器、功率放大器、滤波器和传感器等应用中。
它能够对模拟信号进行放大、滤波和调节，以满足不同应用领域对信号处理的需求。
虽然集成电路和模拟电路在构造和应用方面存在差异，但是它们在一些领域中也有交叉应用。
例如，模拟电路可以用于构建模拟到数字转换器（ADC），将模拟信号转换为数字信号，以便进行数字信号处理。
同样，集成电路也可以包含一些模拟电路的组件，以提供模拟信号处理的功能。
总结起来，集成电路和模拟电路是电路领域中两种重要的电路类型。
它们在构造和应用方面存在一些明显的区别，但也有一些共同之处。
集成电路主要用于数字逻辑和计算任务，而模拟电路则用于处理连续变化的模拟信号。
通过深入了解它们的工作原理和应用，我们能够更好地理解电路技术在现代科技中的重要性和应用前景。
集成电路原理及应用答案
第2章 模拟集成电路的线性应用
2.12 求图4所示电路输出电压与输入电压的表达式，并说 明该电路完成什么功能。
RF RF RF RF uO uo1 uI2 ui1 ui2 R1 R2 R1 R2
R
功能：减法运算
R1 R2 Rf
ui1
R
–A 1 uo1 +
Rp1
ui2
Rp2
–A 2 +
2.8 设计一个运放电路，要求运算关系为， uO 5(ui1 ui2 uI3 ui4 ) 指定接于输入、输出端的反馈电 阻为100k，试选定各信号源与放大器输入端之间的电阻 及平衡电阻。
方案一：用两级反相求和电路
20kΩ 100kΩ R1 u
i1
100kΩ Rf1 –A
uO 5(ui2 ui4 ) 5[(ui1 ui3 )]
Rp1 R1 //R3 //R f1 33.3 kΩ
100k 20k R5
1
ui3
R3
100kΩ 20kΩ Rp1
Rf2 100kΩ –A + Rp2
9.1kΩ
+
ui2
20k R2
ui4 R 20k 4
2
uo 8.3kΩ
Rp2 R2 //R4 //R5 //R f 2 6.25kΩ
uO 5(ui1 ui2 uI3 ui4 )
第2章 模拟集成电路的线性应用
方案二：两个同相求和电路和一个差动放大器
100kΩ R2 ui2 R4 ui4 100kΩ Rp1 100kΩ R1 ui1 R3 ui3 100kΩ Rp2
uO 5[(ui1 ui3 ) (ui2 ui4 )]
模拟集成电路面试题
模拟集成电路面试题1. 介绍模拟集成电路的定义和应用领域（500字）模拟集成电路（Analog Integrated Circuit）是指集成了模拟电路功能的微电子器件。
与数字集成电路不同，模拟集成电路可以处理连续的信号而不是离散的数字信号。
模拟集成电路在电子设备中广泛应用，包括通信、音频处理、能源管理、传感器等领域。
接下来将通过回答一些常见的模拟集成电路面试题来进一步探讨相关知识。
2. 什么是运放？请简要介绍运放的特性和应用（500字）运放，全称为运算放大器（Operational Amplifier），是一种高增益、差分输入、单端输出的电压放大器。
运放的特性包括：高输入阻抗、低输出阻抗、强大的放大能力、线性的放大特性等。
运放在模拟集成电路中有广泛的应用，如滤波电路、比较器、电压参考等。
3. 解释什么是反馈？什么是正反馈和负反馈？（500字）在模拟电路中，反馈是指将部分输出信号馈回到输入端，通过调节输入和输出之间的关系来实现一定的控制。
正反馈和负反馈是两种常见的反馈形式。
负反馈指的是将一部分输出信号与输入信号进行比较，并将它们的差异作为反馈信号来调节放大器的增益。
负反馈可以使电路的稳定性和线性度得到改善，降低非线性失真，并能消除温度对电路性能的影响。
因此，负反馈在模拟集成电路设计中得到广泛应用。
正反馈指的是将一部分输出信号再次馈回到输入端，从而增大输入和输出之间的差异，导致放大器处于饱和状态。
正反馈一般用于振荡器、计时器和比较器等电路中。
4. 什么是CMRR？如何提高CMRR？（500字）CMRR，全称为共模抑制比（Common Mode Rejection Ratio），是评估运放抵抗共模信号干扰能力的一个重要参数。
CMRR表示共模输入信号对放大器增益的影响程度。
提高CMRR的方法包括：- 选择具有高CMRR性能的运放器件；- 采用差分输入的方式，通过将共模信号引入差分运放器进行处理；- 使用桥式电阻器来抑制共模信号。
《模拟集成电路系统》课件
滤波器电路
总结词
详细描述
滤波器电路用于提取特定频率范围的信号 ，实现信号的选择性传输。
滤波器电路由电阻、电容、电感等元件组 成，通过调整元件参数，实现对特定频率 信号的选择性传输或抑制。
滤波器电路的分类
滤波器电路的应用
根据工作原理和应用场景，滤波器电路可 分为低通、高通、带通、带阻等类型，每 种类型具有不同的性能特点。
正确性和可制造性。
制程加工
将版图转化为实际电路 ，进行制程加工和封装
测试。
制程优化
根据制程结果，对制程 进行优化，提高电路性
能和成品率。
模拟集成电路系统
05
应用
通信系统应用
01
02
03
信号放大和处理
模拟集成电路系统在通信 系统中主要用于信号的放 大和处理，以确保信号的 稳定传输。
调制与解调
在通信系统中，模拟集成 电路系统还用于信号的调 制和解调，实现信号的转 换和还原。
详细描述
稳压电源电路由电源变压器、整 流器、滤波器和稳压器组成，通 过调整元件参数，实现输出电压 或电流的稳定。
稳压电源电路的分类
根据工作原理和应用场景，稳压 电源电路可分为线性稳压电源和 开关稳压电源等类型，每种类型 具有不同的性能特点。
模拟集成电路系统
04
设计
设计流程与方法
确定设计目标
明确电路的功能、性能指标和 限制条件，为后续设计提供指
滤波器设计
模拟集成电路系统能够实 现各种滤波器设计，用于 信号的选择和处理，提高 通信质量。
音频系统应用
音频信号处理
模拟集成电路系统在音频 系统中主要用于音频信号 的处理，如音频放大、音 效处理等。
模电模拟集成电路
• 模电模拟集成电路概述 • 模电模拟集成电路的基本元件 • 模电模拟集成电路的设计与制作 • 模电模拟集成电路的应用 • 模电模拟集成电路的挑战与展望
01
模电模拟集成电路概述
定义与特点
定义
模电模拟集成电路是指模拟信号处理 的集成电路，通过电路的模拟实现信 号的放大、滤波、转换等功能。
03
模电模拟集成电路的设计与制作
设计流程
需求分析
明确电路的功能需求，分析性 能指标，确定设计目标。
元器件选择
根据电路性能要求，选择合适 的元器件类型和规格。
电路设计
根据需求和元器件特性，进行 电路拓扑结构设计，确定电路 参数。
版图绘制
将设计好的电路转换为版图， 为后续制作提供依据。
制作工艺
薄膜制备
VS
详细描述
二极管是一种具有单向导电性的电子元件 。在模拟集成电路中，二极管常用于整流 电路和开关电路，以实现信号的转换和传 输。不同类型的二极管具有不同的特性和 用途。
三极管
总结词
三极管是模拟集成电路中的核心元件，用于放大和开关信号。
详细描述
三极管是一种具有电流放大作用的电子元件，有三个电极。在模拟集成电路中，三极管常用于放大电路和开关电 路，以实现对信号的放大和传输。根据需要，可以选择不同类型的三极管以满足不同的放大和开关需求。
图像传输
模电模拟集成电路还用于 图像的传输和处理，如在 电视广播和视频会议中的 应用。
控制系统
模拟控制
模电模拟集成电路在控制系统中用于模拟控制， 如温度、压力和流量的调节。
传感器接口
模电模拟集成电路用于连接传感器和控制系统， 将传感器的信号转换为可处理的模拟信号。
