新科空调故障代码大全
空调故障代码大全二
空调故障代码大全（二）发布时间：2007-7-13 14:40:07 人气：3019--------------------------------------------------------------------------------海尔空调故障代码F1 冷藏蒸发器传感器短路或开路F2 环境温度传感器短路或开路F3 冷藏空间传感器短路或开路F4 冷冻温度传感器短路或开路F5 负7度温度传感器短路或开路序号适用机器型号故障类型故障显示方式故障原因备注运转制热制冷室内室外可恢复1 KF(R)-25GW/HG(ZXF) KF(R)-35GW/HG(ZXF) KF(R)-23GW/HB(ZXF) KF(R)-33GW/HB(ZXF) KFR-28GW/HB（BPF） KFR-35GW/HB（BPF）以上两种机型是铁壳外机室内热敏电阻异常闪灭灭 * *1.接插件接触不良或控制基板不良2、热敏电阻短/断热交热敏电阻异常闪亮亮 * * 1.接插件接触不良或控制基板不良3、热敏电阻短/断5EEPROM异常闪亮闪 * 1.控制基板是否损坏;2.是否有强干扰源内风机异常灭亮闪 * 1.内风机是否损坏;2.基板是否损坏;3.含油轴承是否运转不良.2 "KF(Rd)-60LW/G(ZXF) KF(Rd)-50LW/G(ZXF） KF(Rd)-50LW/G(ZYF) KF(Rd)-60LW/G(ZYF) KF(Rd)-71LW/G(ZXF) KF(Rd)-71LW/G(ZYF) KF(Rd)-60LW/K(ZXF) KF(Rd)-58LW/K(ZXF) KF(Rd)-68LW/K(ZXF) KF(Rd)-48LW/K(F) KF(Rd)-48LW/K(XF) KF(Rd)-48LW/K(YF) KF(Rd)-58LW/K(F) KF(Rd)-58LW/K(XF) KF(Rd)-58LW/K(YF) KF(Rd)-68LW/K(F) KF(Rd)-68LW/K(XF) KF(Rd)-68LW/K(YF) KF(Rd)-71LW/K(F) KF(Rd)-71LW/K(XF) KF(Rd)-71LW/K(YF) KFRd-50LW/V(ZXF) KFRd-60\71LW/V(ZXF) KFRd-48、50LW/Z2 KF-48LW/Z2 KFRd-58LW/Z2 KF-58LW/Z2 KFRd-71LW/Z2 KF-71LW/Z2 KF-45LW/Z2 KFRd-48LW/K2 KF-48LW/K2 KFRd-58LW/K2 KF-58LW/K2 KFRd-68LW/K2 KF-68LW/K2 KFRd-50、60、71LW/VA(ZXF) KF(Rd)-50LW/G(ZXF) KF(Rd)-50LW/G(ZYF) KF(Rd)-60LW/G(ZXF) KF(Rd)-60LW/G(ZYF) KF(Rd)-71LW/G(ZXF) KF(Rd)-71LW/G(ZYF) KFR-70LW/Z（S）KF(Rd)-48LW/Z KF(Rd)-58LW/ZKF(Rd)-70LW/Z KF(Rd)-70LW/Z（S） KFRD-75LW/G（ZXF） KFRD-75LW/@(F)"E1室内环境温度传感器保护 E1 1.查室内环境温度传感器是否短路或开路。

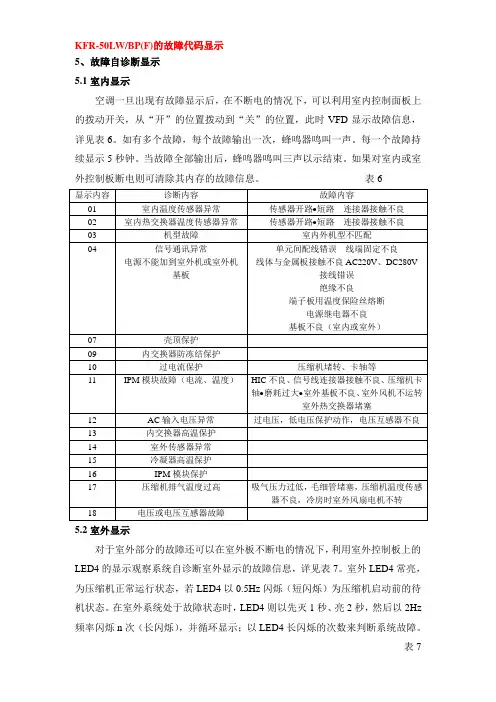

新科50变频空调的故障代码及快速诊断
KFR-50LW/BP(F)的故障代码显示5、故障自诊断显示5.1室内显示空调一旦出现有故障显示后，在不断电的情况下，可以利用室内控制面板上的拨动开关，从“开”的位置拨动到“关”的位置，此时VFD显示故障信息，详见表6。
如有多个故障，每个故障输出一次，蜂鸣器鸣叫一声。
每一个故障持续显示5秒钟。
当故障全部输出后，蜂鸣器鸣叫三声以示结束。
如果对室内或室外控制板断电则可清除其内存的故障信息。
表65.2室外显示对于室外部分的故障还可以在室外板不断电的情况下，利用室外控制板上的LED4的显示观察系统自诊断室外显示的故障信息，详见表7。
室外LED4常亮，为压缩机正常运行状态，若LED4以0.5Hz闪烁（短闪烁）为压缩机启动前的待机状态。
在室外系统处于故障状态时，LED4则以先灭1秒、亮2秒，然后以2Hz 频率闪烁n次（长闪烁），并循环显示；以LED4长闪烁的次数来判断系统故障。
表7室外显示内容见下表KFR-50LWX/BM(F)的故障代码显示§4.1上电显示1． 上电后VFD 整个荧光屏所有字符全亮，每次显示1秒钟，灭1秒钟，共显示三次后屏幕只剩下“Shinco ” 商标为常亮，其余均灭。
2． 按面板上“＋”、“－”键可设定荧光屏显示亮度。
§4.2荧光屏显示图案说明§4.2.1荧光屏上部正中为“Shinco ”红色商标显示。
§4.2.2左上角“定时时间”，在定时设定及定时有效时显示。
§4.2.3右上角为“设定温度”显示。
在设定模式制冷、制热状态下显示。
§4.2.4 “Shinco ”商标下部中间风叶符号为风速指示。
§4.2.4.1开机时高速 风叶片每秒4转，中间点亮。
低速风叶片每秒1转，中间点亮。
自动风九张叶片亮，中间点亮。
§4.2.4.2停机时高速、中速、低速及自动风无显示。
§4.2.5风速指示符号下部频谱状发光显示。

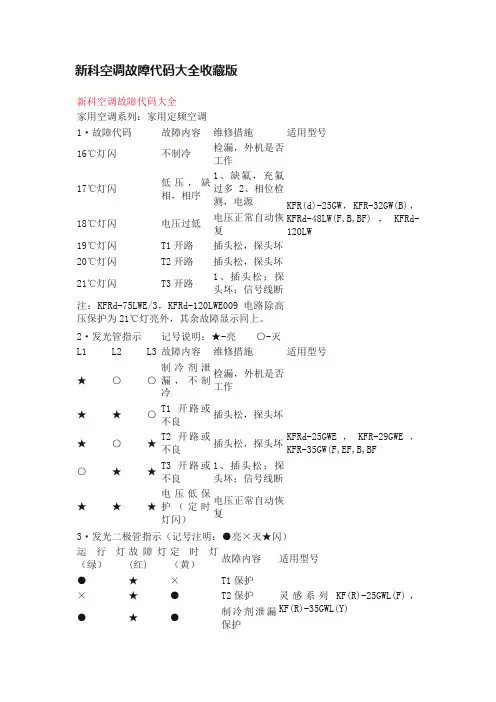

新科空调故障代码大全收藏版
新科空调故障代码大全收藏版新科空调故障代码大全 家用空调系列：家用定频空调 1·故障代码 故障内容 维修措施 适用型号16℃灯闪 不制冷检漏，外机是否工作KFR(d)-25GW ，KFR-32GW(B)，KFRd-48LW(F,B,BF)，KFRd-120LW 17℃灯闪 低压，缺相，相序1、缺氟，充氟过多 2、相位检测，电源 18℃灯闪 电压过低 电压正常自动恢复 19℃灯闪 T1开路 插头松，探头坏 20℃灯闪 T2开路 插头松，探头坏 21℃灯闪T3开路1、插头松；探头坏；信号线断注：KFRd-75LWE/3，KFRd-120LWE009电路除高压保护为21℃灯亮外，其余故障显示同上。
2·发光管指示记号说明：★-亮 ○-灭L1 L2 L3 故障内容 维修措施 适用型号★ ○ ○ 制冷剂泄漏，不制冷 检漏，外机是否工作KFRd-25GWE ，KFR-29GWE ，KFR-35GW(F,EF,B,BF ★ ★ ○ T1开路或不良插头松，探头坏★ ○ ★ T2开路或不良 插头松，探头坏○ ★ ★T3开路或不良 1、插头松；探头坏；信号线断 ★ ★ ★ 电压低保护（定时灯闪） 电压正常自动恢复3·发光二极管指示（记号注明：●亮×灭★闪） 运行灯（绿） 故障灯(红) 定时灯（黄） 故障内容适用型号● ★ × T1保护 灵感系列KF(R)-25GWL(F)，KF(R)-35GWL(Y)× ★ ● T2保护 ●★●制冷剂泄漏保护★ ★ × 内风机故障 × ★ ★ 无同步信号 ★★★EEPROM 故障4·故障显示代码 故障内容适用型号F0 通讯异常 “明净星”、“洁净”系列挂，KF(R)-26GWJ(F)，KFR-35GWJX(F)F1 T1开路、短路或接触不良F2 T2开路、短路或接触不良F3 制冷剂泄漏保护F4 内风机故障 F5过零检测故障5·故障显示代码 故障原因适用型号 E1 T1开路、短路或接触不良 “明净星”、“洁净”“灵感”系列柜机KF-50LWC ，KF(Rd)-50LWNCX ，KF(Rd)-50LWN ，KF(R)-50LWL E2 T2开路、短路或接触不良E3 T3开路、短路或接触不良 E4 制冷剂泄漏保护E5 通讯异常保护 E6缺相、低压、相序错保护6· 发光二极管指示（记号注明：●亮 ×灭 ★ 闪） 数码管显示 运行灯(绿) 定时灯（黄） 故障灯（红）故障内容适用型号E1 ● × ★ T1保护 适用于A/S ，Q 、Z 、V 、L 、A 、PH 、PF 、E 、K 等系列挂壁机 E2 × ● ★ T2保护 E3 ● ● ★ 制冷剂泄漏保护 E4 ★ × ★ 内风机故障 E5 ×★★无同步信号机型选择板故障 E6 ★ ★ ★ 数码管+二极管灯（Q\Z\V\PH\PF\E\K 等）款 E6 ● ● A/S 款 E6 ●●●三灯款7·故障显示代码 故障内容现象适用型号显示“EF” PG 反馈异常 不在设计范围内,停机KFRd-26GW/C 、KFRd-36GW/C显示“ER” Tr 室温异常 AD 值≤-40℃或＞100℃，停机 显示“EE” Te 蒸发器管温异常 AD 值≤-40℃或＞100℃，停机 显示“ES”无氟保护停机(Tr-Te ＜3℃)8·设定温度低位显示 故障内容适用型号E1 T1室内珠封探头开路或接触不良 KFRD-50/60/72LW 柜机E2 T2室内铜封探头开路或接触不良 E3 T3室外铜封探头开路或接触不良 E4 制冷剂泄漏或不制冷 E5 通讯异常保护 E6 低压常保护(三相机)9·故障指示灯 故障内容适用型号16℃ 制冷剂泄漏或不制冷 KFRD-120LW 柜机故障代码 17℃ 相序，缺相，低压保护19℃ T1室内珠封探头开路或接触不良或短路 20℃ T2室内铜封探头开路或接触不良或短路21℃T3室外铜封探头开路或接触不良或短路或高压保护新科家用空调系列----变频空调系列： 1·故障代码 诊断内容适用型号1 室内环境温度传感器异常 KFR-28Q （32V ）/35V ）GW/BM2 室内热交换器温度传感器异常 3室内风扇电机运转异常4 信号通讯异常、电源不能加到室外机或室外机基板5 IPM模块保护（电源、温度）6 室外传感器异常7 电流或电压传感器故障8 压缩机驱动异常故障代码诊断内容故障内容E0 压缩机排气温度传感器异常传感器开路·短路连接器接触不良E1 室内环境温度传感器异常传感器开路·短路连接器接触不良E2 室内热交换器温度传感器异常传感器开路·短路连接器接触不良E3 室内风机故障风机启动失败，风机无反馈E4 室内外信号通讯异常单元间配线错误线端固定不良线体与金属板接触不良AC220V、DC280V接线错误电源不能加到室外机或室外机基板绝缘不良端子板用温度保险丝熔断电源继电器不良基板不良（室内或室外）E6 室外传感器异常传感器开路·短路连接器接触不良E7 室外直流电机故障电机坏或控制板问题P1 壳顶保护壳顶过热跳线熔断P4 选择机型出现错误，无显示机型故障Q款机型，如显示板无任何显示且接受正常，则选择机型出现错误机型P8 室内风机反馈故障室内无风机反馈出现F0 室外控制器故障直流电压过低或过高压缩机驱动异常IPM模块保护电流峰值关断*PFC保护*电压互感器故障*电流互感器故障室外电源板显示闪烁故障说明次数n诊断内容故障内容1 压缩机壳顶过温保护传感器开路·短路连接器接触不良2 室外环境温度传感器异常传感器开路·短路连接器接触不良3 室外热交换器温度传感器异常传感器开路·短路连接器接触不良4 压缩机排气温度传感器异常传感器开路·短路连接器接触不良5 电流互感器故障电流互感器电路故障6 电压互感器故障电压互感器电路故障7 PFC保护8 信号通讯异常单元间配线错误线端固定不良线体与金属板接触不良AC220V、DC280V 接线错误绝缘不良端子板用温度保险丝熔断电源继电器不良基板不良（室内或室外）电源不能加到室外机或室外机基板9 -10 -室外风机反馈11 -12 电流峰值关断瞬时停电·电压下降·IPM不良压缩机磨耗13 -14 IPM模块保护（电流、温度）IPM不良、信号线连接器接触不良、压缩机卡轴·磨耗过大·室外基板不良、室外风机不运转室外热交换器堵塞15 -16 压缩机驱动异常缺相，或相序错误启动参数异常17 电压保护直流电压过低或过高。
空调故障代码速查大全(可编辑)
空调故障代码速查大全（可编辑）空调故障代码速查大全空调故障代码速查大全1.伊莱克斯空调故障代码2.TCL 空调故障代码3.奥克斯空调故障代码4.长虹空调故障代码5.春兰空调故障代码6.大金空调故障代码7.德贝里克空调器故障代码8.格力空调故障代码9.海尔空调维修故障代码10.海信空调维修代码11.华宝空调故障代码12.华高空调故障码13.美的空调故障代码14. 日本三菱空调故障代码15. 日立空调故障分析16.三星空调故障代码17.三洋空调故障代码18.双菱空调故障代码大全19.松下空调故障代码20.夏普空调故障代码21.小天鹅中央空调器故障代码22.新飞空调故障代码新23.新科空调故障代码24.科龙空调电路板故障伊莱克斯空调故障代码KF-23GW KF-23GW/A KF-23GW/B运行 LED 每周期闪 1 次室内风机故障运行 LED 每周期闪 2 次室温传感器故障运行 LED 每周期闪 3 次热交换器传感器故障正常运行中的防冻结保护、3 分钟保护等保护状态时，均不闪烁。
KFR-23GW 定时 LED10 秒闪 3 下风机故障定时 LED10 秒闪 5 下制冷系统故障定时 LED10 秒闪 2 下室温传感器故障定时 LED10 秒闪 1 下内盘传感器故障KF-25GW/A KFR-25GW/A KF-30GW/A KFR-30GW/A定时 LED 闪2 次停 2 次进风口传感器坏定时 LED 闪3 次停 2 次室内盘管传感器坏定时 LED 闪7 次停 2 次除霜传感器坏定时 LED 闪 8 次停 2 次 PG 电机坏运行 LED 闪6 次停 2 次依次循环。
首次启动，制热运转时，若室内盘管温度小于 28 ?，并持续 30 分钟，则停机运转过程中，当室内盘管温度下降到 18?时，室内风机停止运转，并持续 30 分钟，则停机运行 LED 闪烁。
防冷风、除霜中KF-25GW/A KFR-26GW/B KF-33GW/B KFR-33GW/B KFR-33GW/C KFR-33GW/F KFR-35GW/B运行 LED 闪2 次停 2 次进风口传感器坏运行 LED 闪3 次停 2 次室内盘管传感器坏运行 LED 闪7 次停 2 次除霜传感器坏运行 LED 闪 8 次停 2 次 PG 电机坏运行 LED 闪6 次停 2 次盘管保护运行 LED 闪6 次停 2 次依次循环。
空调故障代码大全
空调故障代码大全新科空调厂已从市面上消失，但其曾经生产的空调仍在用户中使用。
今天给朋友家维修一台新科牌柜机，售后服务早就找不到人了，从网上查得部分资料，保留在此。
新科空调故障代码一008CPU故障代码机型：KFR-25GW，KFR-32GW（B），KFRd-48LW（F，B，BF），KFRd-75LW（/3），KFRd-120LW 故障灯闪故障代码：指示容说明16 不制冷检漏，外机是否工作17 低压，缺相，相序错 1.缺氟，充氟过多2。
相位检测，电源。
18 电压过低自动恢复19 T1开路或不良20 T2开路或不良注：KFRd-75LWE（/3），KFRd-120LWE009电路SH-11 电路除高压保护为21℃灯亮外，其它故障显示同上。
010CPU故障代码机型：KFR(d)-25GWE、KFR-29GWE、 KFR-35GW（F、EF、B、BF）发光管指示★-亮○-灭L1 L2 L3 故障容★○○制冷剂泄漏、不制冷★★○T1开路或不良★○★T2开路或不良○★★T3开路或不良★★★电压低保护（定时灯闪）新科VFD型柜机故障代码说明VFD荧光显示柜机系列有：KFRd--43LWE（F) KFRd--48LWH（F） KFRd--50LWH（F），KFRd--60LW（XF）故障显示说明保护1 T1管温探头异常保护2 T2室温探头异常保护3 T3外机探头异常保护4 缺氟，压缩机热保护，T2变值T2-T1（小于或等于4度CPU判断缺氟）23机故障说明1：故障灯闪时，按应急开关2S，行显示。
2：故障由绿、红、黄灯组合显示。
3：故障代码（★）亮、（○）灭。
运行灯（绿）故障灯（红）定时灯（黄）故障原因★ ○ ○ T1保护○ ○ ★ T2保护T ★ ○漏氟保护★ ○ ★风机故障★ ★ ○ 电流互感器故障★ ★ ★ 无同步信号○ ★ ★ 过电流保护温度传感器；25℃--5k变频系列32BP、32BM1、故障显示方法：故障灯亮，开关由“开”至“关”2、故障显示容：○-闪☆-亮×-灭定时运行故障故障容故障原因○ × × T1故障× ○ × T2故障× × ○ T3故障○ × ○ T4故障× ○ ○ T5故障○ ○ ○ I互感器异常传感器开、短路☆ × × 通信异常见说明(1)× ☆ ×模块保护见说明(2)× × ☆ I峰值关断电源瞬间变化/IPM不良☆ × ☆ I控制异常压机停× ☆ ☆ T6过高保护见说明(3)☆ ☆ ☆ 风机异常☆ ○ ○ 四通阀异常☆ ○ ☆ AC异常见说明(4)○ ☆ ○制冷剂泄漏☆ ☆ × E2PROM故障T4-压机温度探头（25℃：57.9k ） T5-外气温度探头T6压机排气温度 I-电流TOP随风吹去管理员风管秘书帖子4952 精华9九月币525709 点威望9 点2#大中小发表于 2008-7-20 22:06 只看该作者新科空调故障代码二说明: (1) 通信异常<检查方法>①零,火线接反, 左零右火②24V通讯电源不良,连接不良③接线不良④绝缘不良,保险丝断,继电器不良⑤300V是否正常⑥测零线与通讯线直流14V,大于14V为室外故障,小于14V为室故障阅读权限255性别男注册时间2007-10-14•个人空间•发短消息•加为好友•当前离线获赠礼品•••••(2) IPM模块保护<检查方法>①检查十芯线插头,接触等②控制板 15V,＋5V电源是否正常③IPM模块坏,与散热片接触不良④压机坏⑤室外风机不转⑥室外散热,通风不良(3) 压机排气温度过高<检查方法>①吸气压力过低,少氟②毛细管堵③压机温度探头不良④制冷时室外风机不转⑤高效时加氟至10A(32BP)(4) AC输入电压异常<检查方法>①过电压,低电压保护动作②将外板D203,D204去掉,在D204上加12-15K电阻(32BP)(5)定频加氟将小开关由演示上电,上电后拨到“演示”→“关”→“开”,遥控器发送制冷指令.27BM、32BPA系列故障显示（同A系列）室显示运行定时故障故障容故障原因○ × × T1故障× ○ × T2故障☆ ☆ ☆ 风机异常风机不良/驱动○ ☆ × 机型故障○ ○ × 室外传感器查外机板显示× × ☆ 风机电源同步故障过零检测异常× × ○ T4故障○ × ○ T3故障× ○ ○ T5故障☆ × × 通信异常见说明（1）× ☆ ×模块保护见说明（2）☆ ○ ☆ AC异常见说明（4）○ ○ ☆压机驱动异常启动，运转异常T4-压机温度探头 T5-外气温度探头50BM系列故障代码故障容故障原因01 T1故障02 T2故障04 室通讯故障室基板不良AC220、DC280V接线错误05 室风机故障风机不良/驱动10 过电流保护压机11 IPM模块保护 IPM不良、基板不良、见说明(2)12 AC异常见说明(4)13 E2ROM故障 E2ROM,接触不良14 T4故障15 T3故障16 T5故障17 压机排气温度过高见说明(3)18 互感器异常互感器异常、220V接线错误19 互感器异常 IPM不良、220V接线错误TOP随风吹去管理员风管秘书帖子3#大中小发表于 2008-7-20 22:09 只看该作者新科空调故障代码三20 室外通讯故障室外通讯不良23 少氟故障24 四通阀故障VFD型柜机故障说明4952 精华9九月币525709点威望9 点阅读权限255 性别男注册时间2007-10-14•个人空间•发短消息•加为好KFRd-43LWE（F） KFRd-48LWH（F） KFRd-50LWH（F） KFRd-60LW（X、F）故障容保护1 T1开路保护2 T2开路保护3 T3开路保护4 缺氟、压机热保护、T2变值T2－T1≦4℃判断缺氟荧光屏无显示故障：首先测量电路上VD103是否短路，R103是否烧坏，更换R103，300～390测量VD103是否有直流电压﹣26V，如果有，检查电路板是否短路。
新科空调故障代码大全_代码网
各省维修点:搜索热门搜索：家用空调故障维修家用空调故障维修400-x x x-x x x x 首 页空调维修空调新闻空调维修资料家用空调故障代码中央空调故障代码空调维修论坛最新新闻鹤壁海尔空调售后电话许昌海尔空调售后电话漯河海尔空调售后电话三门峡海尔空调售后电开封海尔空调售后电话故障代码新科空调售后电话新科空调怎么样新科空调故障代码大全新科空调当前位置： 主页 > 新科空调 >新科空调故障代码大全新科空调故障代码查询尽在空调故障代码网，空调故障代码网提供在中国的所有的品牌空调故障代码查询所用，新科空调的所有故障代码都可以在空调故障代码网免费查询到，不仅齐全，还特方便，在代码网用CTRL+F键{查找}您的目标关键词，一搜就能找到自己想要的故障代码。
如遇到难解决的空调故障也可以在空调故障代码网的{问答专区}提出您的疑问，5分钟内会有高手为您解答，如果您有在空调故障代码网查不到的代码，请您在问答专区提问。
新科空调故障代码E1 排气管温度过高E2 压缩机过电流E3 电源相序错误E4 系统压力过高E5 系统压力过低E6 防冻结保护新科空调KF-23机故障代码1：故障灯闪时，按应急开关2S，行显示。
2：故障由绿、红、黄灯组合显示。
3：故障代码（★）亮、（○）灭。
运行灯（绿）故障灯（红）定时灯（黄）故障原因★○○ T1保护○○★ T2保护T ★○漏氟保护★○★内风机故障★★○电流互感器故障★★★无同步信号○★★过电流保护温度传感器；25℃--5k新科KFR-25,KFR-32.KFR-48(75,120)LW系列空调故障指示灯含义京津沪渝冀晋辽吉黑皖闽赣鲁豫鄂湘粤琼川黔滇陕甘青藏桂蒙宁新港澳台售后服务热线空调故障代码网 作者：代码网小编 时间:2014-08-31（１）故障灯闪，１６℃灯常亮，其余灯（电源灯除外）都不亮，为制冷剂泄漏（和不制冷故障有关）（２）故障灯闪，１７℃灯常亮为管道压力升高（３）故障灯闪，１８℃灯常亮为低电压保护（４）故障灯闪，１９℃灯常亮为室内环温开路（５）故障灯闪，２０℃灯常亮为室内管温开路（６）故障灯闪，２１℃灯常亮为室外环温开路新科空调KER--120LW/BP故障代码显示代码 故障内容E0 通信失败E1 室外传感器开路.短路E2 压缩机过载E3 过电流E4 IPM保护E5 室外机管温过高E6 排气温度过高E7 过久压保护E8 室内机传感器开路.短路新品新科2005故障代码V系列空调E1 排气管温度过高E2 压缩机过电流E3 电源相序错误E4 系统压力过高E5 系统压力过低E6 防冻结保护新科KER-40、50、70、100、140LW/BdS故障代码显示内容 故障原因E1 室内外通讯故障（GND与CMM之间电压在6-7V左右摆动）E2 压缩机过电流E3 电源电压异常E4 制冷系统压力过高保护，RT5传感器异常E5 室外环温过低保护E6 过冷保护（制冷状态）RT2异常E7 RTI、RT2、RT3温度传感器开路E8 RTI、RT2、RT3温度传感器短路新科KER--70LW/Bd空调故障代码E1:通讯失败;E2:压缩机过电流:E3:电源电压异常;E4:系统压力过高:E5:室外环温过低:E6:室内换热器结冻.美的机 变频资料 及故障代码新科KER——40GW/BPY-R空调故障代码显示内容 故障或保护定义E0 参数错误E1 室内外机通信故障E2 过零检测出错E3 风机速度失控E4 温度保险丝断保护E5 室外温度传感器故障E6 室内温度传感器故障P0 模块保护P1 电压过高或过低保护P2 压缩机顶部温度保护 KER-26GW/I1BPY KER-32GW/I1BPY运行时LED的显示一、正常1、 工作灯正常开机时 （工作灯）LED4 亮正常关机时 （工作灯）LED4 灭2、 化霜灯化霜或防冷风功能有效时 （化霜灯）LED1 亮化霜或防冷风功能无效时 （化霜灯）LED1 灭3、 定时灯定时功能有效时 （定时灯）LED2 亮定时功能无效时 （定时灯）LED2 灭4、 换气灯连续换气运行时 （连续换气灯）LED3、LED5 亮连续换气停止时 （连续换气灯）LED3、LED5 灭自动换气运行时 （自动换气灯）LED6、LED7 亮自动换气停止时 （自动换气灯）LED6、LED7 灭二 室内机故障显示功能LED4 工作灯 LED2 化霜灯 LED1 定时灯 LED3、LED5 连续换气灯LED2化霜 LED1定时 LED3、5、6、7连续、自动换气 LED4工作 LED 状态X X O ☆ 模块保护(PRMOD PRMOD1)O X X ☆ 压缩机顶部温度保护（PRCOM）X O X ☆ 室外温度传感器开路或短路（PROUTD）X O O ☆ 电压过高或过低保护（PRVAC）O O O ☆ 室内房间温度、蒸发器温度传感器开路或短路（PREVP 、PRROM）O O ☆ ☆ 风机速度失控 （SPABE）☆ X O ☆ 过零检测出错 （ACBAD）X X ☆ ☆ EEPROM参数错误指示☆ O X ☆ 温度保险丝断保护（EUSED）☆ O ☆ ☆ 机型不匹配（TYPER）☆ ☆ ☆ ☆ 室内机和室外机通信保护（PRTRN）O （亮） X （ 熄） ☆ （闪）(三)、室外机 故 障 自 我 诊 断 显 示只设L4故障指示灯：L4 运行/待机指示灯 运行：长亮 待机：0.5HZ闪烁故障：1HZ闪烁16.2对于KER-26(32)GW/I1BPY，室内设置4个LED。
空调常见故障代码汇总
空调常见故障代码汇总一、 KF(R)-34GW/E5：故障代码故障原因E1 室温热敏电阻短路或断路E2 室内管温热敏电阻短路或断路E3 室外管温热敏电阻短路或断路E4 控制器连续16秒未接到转速反馈信号E7 压缩机保护（压缩机连续运行7分钟，室内管温与室温相差在3℃以内时）二、 KFR-25GW/JK2，KFR-34GW/JK2故障点故障显示症状验证方法检修接错线● ○●○●○●○重复亮1秒，灭1秒室外机不运转接通电源，继电器52C首次接通后，连续信号停止4~5秒☆ 检查连接导线☆ 检查室内机控制板☆ 检查室外机控制板☆ 检查电器部件连接信号● ○○○○○●○○○○○●○○重复亮1秒，灭2.5秒来自室外机的连续信号停止4~5秒管温、室温热敏电阻● ○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆ 检查热敏电阻☆ 检查插座☆ 检查室内电路板室内风扇电机● ○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆ 拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆ 检查室内控制板☆ 检查室内风机☆ 检查插座室外化霜电阻● ○●○●○●○●○●○○○○○●○重复闪6秒，灭2.5秒室外机不运转压缩机起动后，除霜电阻接通或断开☆ 制冷量不足☆ 检查除霜电路板● ：表示亮；○：表示灭三、 KF-25GW/JK2，KF-35GW/JK2故障点故障显示症状验证方法检修管温、室温热敏电阻● ○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆ 检查热敏电阻☆ 检查插座☆ 检查室内电路板室内风扇电机● ○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆ 拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆ 检查室内控制板☆ 检查室内风机☆ 检查插座华宝柜机7.3B_1 室内蒸发器温度过低－2 室内蒸发器温度过高_3 除霜温度控制器失灵_4 压力继电器或该通信电路坏_5 制冷系统排气压力过高_6 室内主控电路板故障_7 室内外信号线断路是老式7.3B的华宝KFR-50、63、71、120LW/A01显示代码故障原因E1 三相电源相序错误E2 电源缺相E3 室内外通讯故障E4 室内环温故障E5 室内管温故障E6 室外管温故障E8 三相电压缩机热过载继电器动作P1 制冷系统压力过高保护P2 过冷保护（制冷状态）P3 过热保护（制热状态）P4 室内A机管温温度传感器故障机型华宝一拖三KF-[22Gx2+47L]W/MP5 室内B机管温传感器故障机型华宝一拖三KF-[22Gx2+47L]W/M华宝KFR-50、63、71、120LW/C2SD1、C3SD1显示代码故障原因E1 过冷保护（制冷状态）E2 过热保护（制热状态）E3 室外压力继电器断开保护德贝里克空调器故障代码1、落地式50.70.120系列(50C系列除外)E4------系统异常保护 (50.70竖筋系列显示E5),系统异常是指在压缩机运行3分钟后如果室內温度与室內铜管温度之差小于等于3攝氏度.持续10分钟则压缩机和室外风机停机，3分钟后压缩机和外风机恢复运行。
_新科变频空调故障代码大全
☆AC异常见说明(4)Q0制冷剂泄漏☆☆XE2PR0M故障T4-压机温度探头(25°C：57.9k)T5-外气温度
探头T6压机排气温度I-电流说明:(1)通信异常 ①零，火线接反，左零右火 ②24V通讯电源不良，连
电路板是否短路新科变频空调器故障灯含义(1
6C灯常亮，其余灯(电源灯除外)都不亮，为制冷剂泄漏(和不制冷故
(2)故障灯闪，17C灯常亮为管道(3)故障灯闪，18C灯常亮为低电压保
(4)故障灯闪，19C灯常亮为室内环温开
(5)故障灯闪，2 0C灯常亮为室内管温开路
(6)故障灯闪，21C灯常亮为室外环温开路新科风管机的故障代码3P、5P、10P故障代码内容
(2)12AC异常见说明(4)13E2ROM故障E2ROM,接触不良14T4故障15T3故障16T5故障17压机排气温
度过高见说明(3)18I互感器异常互感器异常、220V接线错误19I互感器异常IPM不良、220V接线错误20
室外通讯故障室外通讯不良23少氟故障24四通阀故障VFD型柜机故障说明KFRd-43LWE(F)
看清才会原谅，有时的无动于衷，不是不屑，不是麻木，而是不值得。有时痛苦，不是怕失去，不是没得到，而是因为自私，不肯放手，不是自己的，也不想给。
人生到最后，有的人把自己活成了富翁，有的人却一无所有。
梭罗说：一个人富裕程度如何，要看他能放下多少东西。大千世界，我们总是想要的太多，以为自己得到的太少。是啊，一个贫穷的人怎么会轻易舍得抛下自己的所有呢？到了一定年龄， 才会明白一个人对物质生活的过多贪求，反而让自己的心灵变得愈加贫穷。
人生到了最后，其实活出的只是一个灵魂的高度，清风明月，花香草色，便是一袖山水，满目清澈。放下从前，放下过去，从容地走入当下，和自己的内心交流，和自己的灵魂对话，听 时光走过的声音，嗅闻它御风而过的芳香
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
008CPU故障代码
机型：KFR-25GW，KFR-32GW（B）
KFRd-48LW（F，B，BF）
KFRd-75LW（/3），KFRd-120LW
故障灯闪故障代码：
指示内容说明
16 不制冷检漏，外机是否工作
17 低压，缺相，相序错1.缺氟,充氟过多2.相位检测，电源
18 电压过低自动恢复
19 T1开路或不良
20 T2开路或不良
21 T3开路或不良⒈插头松⒉信号线
注：KFRd-75LWE（/3），KFRd-120LWE 009电路SH-11电路除高压保护为21℃灯亮外，其它故障显示同上。
010CPU故障代码
机型：KFR(d)-25GWE、KFR-29GWE、
KFR-35GW（F、EF、B、BF）
发光管指示★-亮○-灭
L1 L2 L3 故障内容
★○○制冷剂泄漏、不制冷
★★○ T1开路或不良
★○★ T2开路或不良
○★★ T3开路或不良
★★★电压低保护（定时灯闪）
新科VFD型柜机故障代码说明
VFD荧光显示柜机系列有：KFRd--43LWE（F) KFRd--48LWH（F）KFRd--50LWH（F）KFRd--60LW（XF）
故障显示说明
保护1 T1管温探头异常
保护2 T2室温探头异常
保护3 T3外机探头异常
保护4 缺氟，压缩机热保护，T2变值
T2-T1（小于或等于4度CPU判断缺氟）
23机故障说明
1：故障灯闪时，按应急开关2S，行显示。
2：故障由绿、红、黄灯组合显示。
3：故障代码（★）亮、（○）灭。
运行灯（绿）故障灯（红）定时灯（黄）故障原因
★○○ T1保护
○○★ T2保护
T ★○漏氟保护
★○★内风机故障
★★○电流互感器故障
★★★无同步信号
○★★过电流保护
温度传感器；25℃--5k
变频系列32BP、32BM
1、故障显示方法：故障灯亮，开关由“开”至“关”
2、故障显示内容：○-闪☆-亮 ×-灭
定时运行故障故障内容故障原因
○ × × T1故障
×○ × T2故障
× ×○ T3故障
○ ×○ T4故障
×○○ T5故障
○○○ I互感器异常传感器开、短路
☆ × ×通信异常见说明(1)
×☆ ×模块保护见说明(2)
× ×☆ I峰值关断电源瞬间变化/IPM不良
☆ ×☆ I控制异常压机停
×☆☆ T6过高保护见说明(3)
☆☆☆内风机异常
☆○○四通阀异常
☆○☆ AC异常见说明(4)
○☆○制冷剂泄漏
☆☆ × E2PROM故障
T4-压机温度探头（25℃：57.9k ）T5-外气温度探头
T6压机排气温度 I-电流
说明: (1)通信异常<检查方法>
①零,火线接反, 左零右火
②24V通讯电源不良,连接不良
③接线不良
④绝缘不良,保险丝断,继电器不良
⑤300V是否正常
⑥测零线与通讯线直流14V,大于14V为室外故障,小于14V为室内故障
(2)IPM模块保护<检查方法>
①检查十芯线插头,接触等
②控制板15V,＋5V电源是否正常
③ IPM模块坏,与散热片接触不良
④压机坏
⑤室外风机不转
⑥室外散热,通风不良
(3)压机排气温度过高<检查方法>
①吸气压力过低,少氟
②毛细管堵
③压机温度探头不良
④制冷时室外风机不转
⑤高效时加氟至10A(32BP)
(4)AC输入电压异常<检查方法>
①过电压,低电压保护动作
②将外板D203,D204去掉,在D204上加12-15K电阻(32BP)
(5)定频加氟
将小开关由演示上电,上电后拨到“演示”→“关”→“开”,遥控器发送制冷指令.
27BM,32BPA系列
故障显示（同A系列）
室内显示
运行定时故障故障内容故障原因
○ × × T1故障
×○ × T2故障
☆☆☆内风机异常风机不良/驱动
○☆ ×机型故障
○○ ×室外传感器查外机板显示
× ×☆风机电源同步故障过零检测异常
× ×○ T4故障。
