XH-3206表面污染仪
表面污染仪操作总规程
QX-200α、β表面污染仪操作规程
1、将主机与探头用连线连接起来，并检查是否完好。
2、打开电源开关仪器进入工作状态，如果仪器没有连接探头，会显示“请检查探头和高压”，约十秒后自动返回主界面。
α测量：按α测量键，进入α测量；
β测量：按β测量键，进入α测量；
α高压测量：按α高压键，进入α高压值测量；
β高压测量：按β高压键，进入β高压值测量；
3、α、β测量
在仪器进入工作状态后，打开探头前塑料罩，按“α测量”键就可以对被测物表面进行α测量；按“β测量”键就可以对被测物表面进行β测量。
在测量过程中按“菜单退出”键则退出当前工作状态，按“左移”键或“右移”键可以单位转换。
4、测量本底
测量没有放射性物质的环境中的CPS值。
按下“菜单退出”键将仪器进入菜单主界面，用“左移”键或“右移”键将光标调到“测量设置”位置，按下“确认”键，用“左移”键或“右移”选择“测量本底”，按下“确认”键。
仪器进入α本底测量主界面。
按“确认”键后开始测量。
测量后显示CPS值，如果要保存该值按“确认”键并且仪器转到β本底测量界面。
β本底测量与α本底测量相同。
5、记录查询
记录查询：对前100组数据进行查询。
操作步骤：按下“菜单/退出”键将仪器进入菜单主界面，用用“左移”键或“右移”键将光标调到“记录查询”位置，按下“确认”键进入α、β选择界面，在此界面下“左移”键或“右移”键选择要查询的项目按“确认”键可直接进入。
查询后按“退出”键可退出此界面。
6联机：将数据通过相应软件直接传送到电脑上。
Como170中文说明书
CoMo 170 表面污染监测仪操作说明济南中威仪器有限公司目录1 使用和功能72 测量原理83 特点94 安装和设置104.1 电池控制105 操作CoMo 11 5.1 操作功能12 5.1.1 菜单12 5.1.2 开/关装置13 5.1.3 按钮功能13 5.1.4 报警阈值设置15 5.2 开机屏幕16 5.3 测量显示17 5.4 核素选择18 5.5 快捷菜单19 5.5.1 本底测量20 5.5.2 储存数据记录22 5.5.2.1 查看数据记录23 5.5.2.1.1 显示测量值的详细信息24 5.5.2.2 删除数据记录25 5.5.2.3 打印数据记录26 5.5.2.3.1 打印27 5.6、主菜单28 5.6.1 码输入28 5.6.2 主菜单29 5.6.2.1 核素设置30 5.6.2.1.1 核素设置Bq－Bq/cm2 30 5.6.2.1.2 自动刻度－默认设置31 5.6.2.1.3 自动刻度－测量32 5.6.2.1.4 核素设置－cps模式3335.6.2.2 测量设置34 5.6.2.2.1 本底测量35 5.6.2.2.2 探头面积36 5.6.2.2.3 确定平均37 5.6.2.3 其它参数40 5.6.2.3.1 改变进入码41 5.6.2.3.2 日期/时间设置42 5.6.2.3.3 背景灯点亮时间43 5.6.2.3.4 挡光板44 5.6.2.3.5 按键音45 5.6.2.3.6 菜单退出时间46 5.6.2.4 测量值储存47 5.6.2.4.1 参数测量值储存48 5.6.2.4.2 储存数据记录49 5.6.2.5 测量模式－固定测量时间50 5.7 测量51 5.7.1 持续测量/计数率功能51 5.7.2 测量值储存52 5.8 以固定的时间测量53 5.8.1 根据误差限值计算出的时间进行测量54 5.8.2 测量后手动存储55 5.8.3 测量后自动储存55 5.9 在活动墙站上固定测量56 5.9.1 活动墙站56 5.9.2 测量57 5.9.3 测量结果586 简要操作说明597 技术参数61 7.1 设备61 7.2 探测器63其它略8 功能检查649 略10 略11 略12 用测试源检查仪器651、使用和功能只有人们使用放射性物质，就有可能发生玷污。

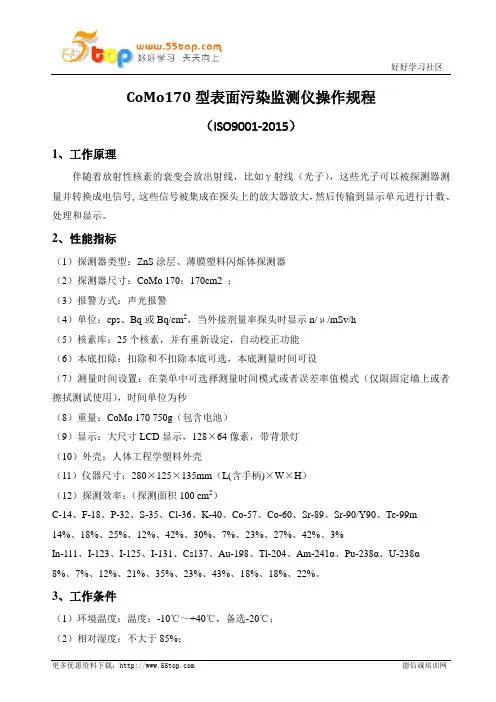

CoMo170型表面污染监测仪操作规程
CoMo170型表面污染监测仪操作规程（ISO9001-2015）1、工作原理伴随着放射性核素的衰变会放出射线，比如γ射线（光子），这些光子可以被探测器测量并转换成电信号,这些信号被集成在探头上的放大器放大，然后传输到显示单元进行计数、处理和显示。
2、性能指标（1）探测器类型：ZnS涂层、薄膜塑料闪烁体探测器（2）探测器尺寸：CoMo 170：170cm2 ；（3）报警方式：声光报警（4）单位：cps、Bq或Bq/cm2，当外接剂量率探头时显示n/μ/mSv/h（5）核素库：25个核素，并有重新设定，自动校正功能（6）本底扣除：扣除和不扣除本底可选，本底测量时间可设（7）测量时间设置：在菜单中可选择测量时间模式或者误差率值模式（仅限固定墙上或者擦拭测试使用），时间单位为秒（8）重量：CoMo 170 750g（包含电池）（9）显示：大尺寸LCD显示，128×64像素，带背景灯（10）外壳：人体工程学塑料外壳（11）仪器尺寸：280×125×135mm（L(含手柄)×W×H）（12）探测效率：（探测面积100 cm2）C-14、F-18、P-32、S-35、Cl-36、K-40、Co-57、Co-60、Sr-89、Sr-90/Y90、Tc-99m 14%、18%、25%、12%、42%、30%、7%、23%、27%、42%、3%In-111、I-123、I-125、I-131、Cs137、Au-198、Tl-204、Am-241α、Pu-238α、U-238α8%、7%、12%、21%、35%、23%、43%、18%、18%、22%。
3、工作条件（1）环境温度：温度：-10℃～+40℃，备选-20℃；（2）相对湿度：不大于85%；（3）供电电源：2节AA 1.5V碱性电池或NiMH充电电池可工作25小时；（4）除地球磁场外无其他磁场干扰；（5）无显著的振动。

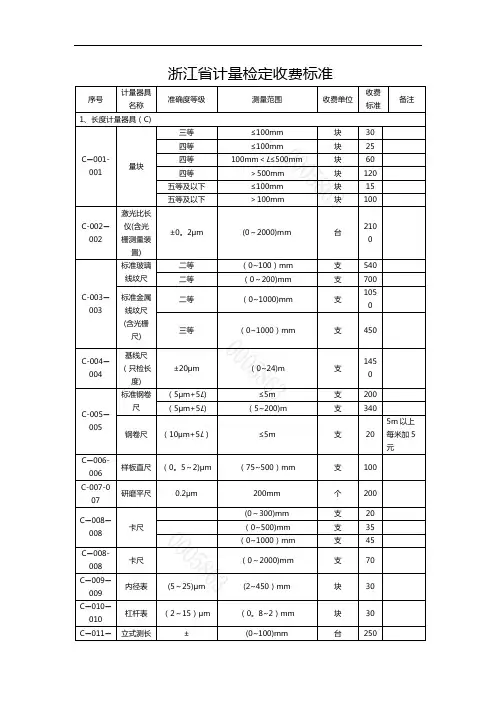

计量检定收费标准
±0。2μm
(0～2000)mm
台
2100
C-003—003
标准玻璃线纹尺
二等
（0~100）mm
支
540
二等
（0～200)mm
支
700
标准金属线纹尺(含光栅尺)
二等
（0~1000)mm
支
1050
三等
（0~1000）mm
支
450
C-004—004
基线尺（只检长度)
±20μm
台
200
C—072—072
磁阻法测厚仪
A级，B级,C级
(0~10）mm
台
200
C-073-073
光滑量规
(0~200)mm
只
35
C—074-074
半径样板
片
10
C-075-075
螺纹环规
只
100
C-076-076
螺纹塞规
支
100
C—077—077
塞尺
片
10
C-078-078
电感式比较仪
台
350
C-079-079
(150×150)mm
台
300
小型工具显微镜
±3μm
（75×50）mm
台
300
C—016-016
光切显微镜
台
220
干涉显微镜
台
300
测量显微镜
±（5μm+L/15）
(0～25）mm
台
150
C—017-017
水平仪检定器
5％
2mm/m
台
200
水平仪
标准平面源与探测器窗的一致性对α、β表面污染仪表面发射率响应测量结果影响及修正
Ni —— 仪器对标准平面源的读数的平均值， s-1；
Nb —— 仪器的放射性本底的平均计数率，s-1； q —— 标准源与探测器对应面积上的表面发 射率，s-1 2 结果与分析 2.1 实验结果 标准平面源活性区与探测窗不同时，α、β 表面 污染仪表面发射率响应测量结果见图 1、图 2。
图 1 两种仪器在不同 α 标准平面源面积下 的表面发射率响应
0 引言 α、β 表面污染仪是常用的辐射防护仪器，用于
中 α 的标准平面源核素为 241Am（α 的主要能量为 5.486 MeV），活性区域为 150 cm2（15 cm×10 cm），
测量开放性放射性工作场所放射性表面污染水平。 表面发射率响应是 α、β 表面污染仪最主要的计量性 能参数 [1]，JJG 478-2016《α、β 表面污染仪》规定，
β 标准平面源活性区形状、面积难以与探测器窗一致。 当标准平面源活性区大于或小于探测器窗时，由于 平面源与探测器的几何立体角的不一致 [7][8]，将对表
实验中用以改变标准平面源活性区的形状与面积。 经试验可以完全吸收 241Am 发射的 α 粒子和 204Tl 发 射的 β 粒子及其产生的韧致辐射。
值增大。
2.2 修正计算
对于实验数据作多项式拟合计算，结果近似线
性。根据计算结果，尝试建立相应型号仪器表面发
Hale Waihona Puke 射率响应测量值的修正公式。
R
=
Ri
·C(
S S0
)
式中：C(
S S0
)
——
表面发射率响应修正因子；
S —— 标准平面源活性区面积；
S0 —— 探测器窗面积 1）α 粒子的响应修正
PAM-150 型 α、β 表面污染仪 α 表面发射率响
XHPM2000E颗粒物自动监测仪说明书20120725
地址：河北石家庄高新技术开发区湘江大道 251 号 河北先河环保科技股份有限公司 邮编：050035
-1-
XHPM2000E 环境空气颗粒物自动监测仪
2、 安全使用注意事项
1. 仪器必须要有良好的接地。 2. 该产品是精密分析仪器， 注意不要磕碰仪器， 否则会影响仪器的准确性。 3. 仪器必须外接交流稳压电源，输入电源为 AC220V，50Hz。 4. 进气口样品气体的压力必须是大气压，切勿堵塞进气口。 5. 本仪器放射源采用 14C 源，其半衰期为 5730 年，放射能量小于 2.2MBq （60μCi） ，并且封装在特定容器中，正常使用中不会对操作人员造成伤害。 6. 放射源的制作和封装都是在特定设备下严格按照国家标准进行的。严禁 非专业人士私拆仪器特别是放射源容器。严禁将皮肤直接暴露在放射源下， 由此造成的伤害与厂家无关。 7. 如果本仪器是第一次安装使用，请先选择系统校准功能，使用仪器配带 的标准质量膜片对系统进行校准。否则测量结果是不准确的。推荐用户每年 对系统进行一次校准，以提高测量精度。 8. 请妥善保管标准质量膜片，防止被污染和损坏。 9. 只有具有资格的人才能进行部件的替换，且只能使用指定制造商提供的 部件。拆卸或更换仪器主机内部任何部件之前断开电源。
安全预防措施：
请您注意所有有关危险和注意问题的说明。 否则可能会导致 对操作人员的伤害和对仪器的损伤。 为确保设备本身提供的保护不被损坏， 请勿使用任何本手册 中未说明的方式安装该设备。 当安装或维修接电设备时请务必： 1、维护或修理前务必断开电源； 2、按照地方或国家规则进行电力连接； 3、尽可能使用接地故障断路器； 4、在连续操作条件下将操作单元接地。
目
1、 2、 3、 4、 5、 6、 7、 8、 9、 10、 11、 12、 13、 14、 15、 16、
射线装置和放射性同位素
人类对于辐射是不能感知的，因此 人们必须借助于辐射探测器探测各种 核辐射，给出辐射的类型、强度(数 量)、能量及时间等特性。即对辐射进 行测量
1.1辐射探测器的基本原理
在广泛的核能开发及核技术应用领域中，就涉 及的放射性同位素及射线装置而言，常见的放射性 测量对象为：α 射线、β 射线、γ 射线、中子、 X 射线 测量数据为： 强度（Gy,Sv,rad,rem） 、能量 (KeV,MeV) 、活度（Bq,Ci） …… 。
根据射线作用原理的不同，探测器可分为两种工作方 式 ： α、β带电粒子 利用带电粒子对物质产生的电离和激发效应， 进行直接探测 γ、x、n不带电的射线： 利用不带电粒子对物质产生次级粒子间接探测
辐射探测的基本过程：
辐射粒子射入探测器的灵敏体积；
入射粒子通过电离、激发等效应而在探测器中
主要内容：
一、辐射监测仪器的定义、原理、分类及应用
二、放射性同位素与射线装置应用的监测
（一）监测的方法
（二）选用监测仪的原则及质量控制
（三）放射性同位素的监测
主要内容
• （四）射线装置的监测 • （五）失控源进入环境后的辐射环境监测
• 三、放射性同位素及射线装置应用的评价
• • • • （一）开放性同位素应用场所的评价 （二）密封性同位素应用场所的评价 （三）粒子加速器应用的评估 （四）X射线装置应用的评价
出幅度几百mV ~ V, 在一定的条件下正比于入射
粒子损失的能量，脉冲计数正比于入射粒子强度 记录分析
•
特点：闪烁探测器具有分辨时间短、γ射线的 探测效率高和能测量射线的能量等优点，是目前 应用最广的核辐射探测器。 • 应用：（1）、X-γ辐射空气吸收剂量率闪烁 剂量率仪表 • 目前常用的闪烁探测器为硫化锌补偿的塑料 闪烁体、组织等效塑料闪烁体、Nal(Tl)等。前两 种探测器因其有较好的能量特性，是很优良的剂 量率仪表，已得到广泛应用。Nal闪烁体因其有效 原子序数高，能量特性较差，测得的数据不能直 接用于剂量评价，需对仪器的电子线路加以改进 或对数据进行校正。
波长色散X射线荧光光谱仪200台项目》竣工环境保护验收
《岛津仪器(苏州)有限公司年增产总氮总磷分析仪300台、化学需氧量在线自动监测仪300台、在线氨氮分析仪1000台、波长色散X射线荧光光谱仪200台项目》竣工环境保护验收意见根据《建设项目环境保护管理条例》的规定，2018年6月26日，岛津仪器(苏州)有限公司组织验收工作组对公司“年增产总氮总磷分析仪300台、化学需氧量在线自动监测仪300台、在线氨氮分析仪1000台、波长色散X射线荧光光谱仪200台项目”进行竣工环境保护验收。
验收工作组由项目建设单位(岛津仪器(苏州)有限公司)、验收监测报告表编制单位(江苏省优联检测技术服务有限公司)的代表及三位专家组成(名单附后)。
验收工作组踏勘了项目现场，听取了建设单位对项目环境保护执行情况的汇报和验收监测单位对项目竣工环境保护验收监测情况的汇报，审阅并核实了有关资料，经认真讨论，提出了补充监测及验收监测报告表的修改要求，现根据修改后的验收监测报告表，提出竣工环境保护验收意见如下：一、工程建设基本情况(一)建设地点、规模、主要建设内容建设地点：岛津仪器(苏州)有限公司苏州市高新区泰山路183号，本扩建项目位于公司现有厂区内。
厂址东侧为施恩禧电气(苏州)有限公司、南侧为苏州久腾光电科技公司和伯肯森自动化技术有限公司、西侧为伟翔电子废弃物处理技术有限公司和光荣电子工业公司、北侧为泰山路和大同凯思英铸造(苏州)有限公司，周围1km范围内无环境敏感点。
建设规模及主要建设内容：本扩建项目在现有车间内新增“铣床2台、超声波清洗机1台、亚弧焊机1台、折弯机1台、去毛刺机2台、数控车床6台、松下焊机2台”，形成“年产总氮总磷分析仪300台、化学需氧量在线自动监测仪300台、在线氨氮分析仪1000台、波长色散X射线荧光光谱仪200台”的生产能力。
本项目新增员工50人，扩建后全厂职工250；年工作250天，每天工作8小时，全年共工作2000小时。
(二)建设过程及环保审批情况本项目于2017年7月经苏州高新区经济发展和改革局同意开展前期工作(苏新发前[2017]34号)，其环境影响报告表于2018年1月由江苏虹善工程科技有限公司编制完成，同月取得苏州高新区环境保护局的审批意见(苏新环项[2018]37号)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海仁日辐射防护设备有限公司
XH-3206表面污染仪
产品分类：表面沾污仪
一、仪器简介
XH-3206便携式αβ表面污染测量仪采用闪烁探测法。
用来检测放射性工作场所和实验室的工作台面、地板、墙面、手、衣服、鞋等表面受α或β放射性污染的程度。
本仪表为液晶显示小型可携仪表，仪器显示测量结果时发出音响讯号。
液晶显示高压值和电池欠压提示。
电路采用微分测量法，利用脉冲形状甄别电路，配以智能软件，可自动分辨α、β粒子，实现α、β同时测量，并将其互相影响，抑止到最低。
XH-3206
特点:-电138.18065015-话- 021-695.15712
1、α、β测量共用一个探头，通过键盘进行α、β测量转换。
2、测量方式可分为连续测量和单步测量。
3、大面积液晶数字显示，可显示测量总值、净值（扣除本底）误差等。
4、仪器有USB接口，可与电脑进行通讯，实现数据下载功能。
5、探头与仪表之间传送距离1--10米(标配电缆1.5米)，可选配一根1-3米的伸缩杆，以便
测量不方便到达的地方。
6、体积小、质量轻、易去污，能够适应现场及实验室环境条件
7、采用可充电电池或5号电池，一次能连续使用12h以上。
主要指标：
1、定时：1～6000秒连续可调
2、显示单位：CPS、Bq和Bq/cm2
3、测量范围：0～9999CPS
α：0.005Bq/cm2 - 250 Bq/cm2（测量时间大于1分钟）
β：0.09Bq/cm2 -250 Bq/cm2（测量时间大于10秒）
4、计数容量：1～106-1
5、测量面积：50cm2
6、报警功能：α、β可分别设置独立的报警阈
7、探测效率：
Eα≥30%(2л,Φ50,239Pu面源) 本底≤3cps活度响应>7S-1/Bq/cm-2
Eβ≥30%(2л,Φ50,90Sr-90Y面源) 本底≤2cpm活度响应>7S-1/Bq/cm-2
8、相对固有误差：≤±20%
9、稳定性：连续工作8小时＜10％
10、工作环境：环境温度－10℃－＋50℃；
11、相对湿度≤95%+3（40±2℃）
12、重量:小于0.9Kg
上海仁日辐射防护设备有限公司。
