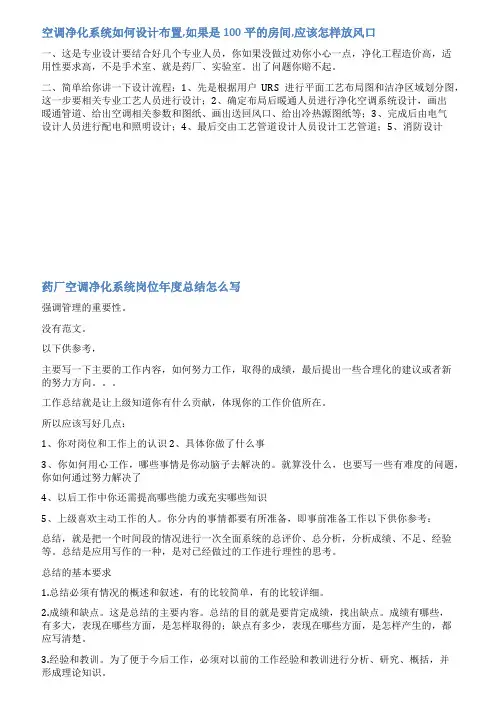

1. 问题:

净化空调的设计步骤是什么样的?这里的风量和冷量与焓湿图有关系吗?围护结构的传热估算公式是什么设备估算公式,照明估算公式是什么

2. 回答:

1) 净化空调设计首先要了解甲方的要求,根据这个将房间布置,然后再做出风量风压平衡表,有

了平衡表就可以算出总的送风量与回风量。另外根据系统将风压算出。就可以选型了。冷量的

计算要看你是要细算,还是估算了,这两种方法都在各处资料中有详细的介绍,建议你看一些

洁净室设计方面的书。估算指标书中都有的

回风量的多少实际上是取决于新风量的多少,新风加回风加漏风应等于送风, 新风+回风+漏风+

排风=送风

通常洁净空调一次回风系统都是采用再热式送风方式;洁净室通常都是小负荷大风量系统运行

较多,

2)

3) 1、先根据洁净等级和体积计算系统风量

2、确定完风量后,计算室内总的显热和余湿;计算热湿比参数;

3、在根据风量和显热计算送风温差!根据送风温差来确定送风状态点

4、送风状态点”等湿加热“过程与相对湿度95%线相交点即为:空气处理的露点温度

5、从混合点到露点温度间的焓差,根据风量------计算出系统需求冷量,该冷量就是我们空调箱

的冷量。

6、从露点温度到送风状态点间焓差,根据风量计算出的就是系统的再热量。

7、下步还需要核算冬季加热量与夏季系统再热量哪个参数大?取大者作为我们空调箱的加热量

参数。

8、根据新风计算冬季加湿量

净化空调设计计算一般步骤

悬赏分:0 - 提问时间:2007-6-25 11:29:00 问题为何被关闭- 阅读次数:304

1.根据工艺要求确定洁净室的洁净度等级,并决定利用全室空气净化还是局部空气净化,根据表选型表确定空气气流型式;

2.计算新风量,取下列两项中的大者,计算方法略;

(1)补偿室内排风量和保持正压值所需新鲜空气量之和.

(2)保证洁净室内每人每小时的新鲜空气量不小于40m3/小时

3.计算洁净室的冷热负荷;

4.计算送风量,取下列三项中的最大值,计算方法略;

(1)为保证空气洁净度等级的送风量.

(2)根据热.湿负荷计算确定的送风量

(3)向洁净室内供给的新鲜空气量(新风量).

5.根据送风量,冷热负荷和选择的气流组织形式,计算气流组织各参数;

6.确定空气加热冷却的处理方案,用一次回风还是二次回风;

7.根据工业要求或气流组织计算时确定的送风温差及室内外计算参数,在i-d图上确定各状态点,计算空调器处理风量,洁净室循环风量;

8.计算总冷热负荷,选择空气处理设备;

9.校核洁净室内的微粒浓度和细菌浓度.

净化空调系统调试方案

净化空调系统调试 方案

一、调试及测定项目 1)净化空调机组的转速、余压、振动、噪声、功率、送风量、新风量、回风量、排风量的调整与测定。 2)净化空调系统总送风量与新风量的调整与测定。 3)洁净室送风口风量的调整与测定。 4)洁净室正压的调整与测定。 5)高效送风口的检漏与补漏。 6)洁净室噪声的测定。 7)洁净室洁净度的测定。 8)洁净室温湿度的测定。 9)洁净室照度的测定。 二、准备工作 1)熟悉空调系统相关技术文件,图纸,室内、外空气计算参数,风量冷热负荷,温湿度控制精度要求等,了解送、回风系统,自动调节系统的全过程。 2)备好调试所需的仪器、仪表和必要的工具和有关记录事宜。3)对空调系统进行运转前的检查,包括: a.核对通风机、电动机的型号、规格与设计相符 b.检查紧固部位是否牢固,减振底座应调平,皮带轮或联轴器应调正。轴承处的润滑油应足够,而且润滑油的种类和数量应符合设备技术文件的要求; c.电气部位应有防护、保护安全措施。

三、调试使用的主要仪器 四、调整与测试依据 1)通风与空调工程施工及验收规范 GB50243- 2)GB50333- 五、测试方案 目的:满足净化要求,达到空调运行正常,电气系统供电良好,自动控制准确可靠。 方法:通风空调系统的风量测定与调整 1)开风机之前,将风道与风口本身的调节阀门放在全开位置;2)开启风机进行风量测定与调整,先初测总风量是否满足设计风量要求,做到心中有数,有利于下步调试工作; 3)系统风量测定与调整,干管与支管的风量可用微压计进行测试。对送回风系统的调整采用“基准风口调整法”,从系统的最不利环路开始,逐步调向通风机。 4)风量测试可用热电风速仪,用定点法测出平均风速,计量出风量,测量次数不少于3-5次。

空调设计基本步骤

空调设计基本步骤 设计顺序:先末端,后主机设计原则:合理、经济,最大限度节约运行成本设计方案及适用范围: 一、末端部分: 1、风机盘管系统;适用范围:一般办公、餐饮等场所 2、风机盘管加新风系统;适用范围:要求较高的办公、酒店、餐饮娱乐等场所 3、全空气系统;适用范围:商场超市、车间等大开间场所 二、主机部分: 1、螺杆式冷水机组制冷,市政或锅炉供热;适用范围:有专用机房、电力充足、需专人值守 2、风冷机组制冷(制热),市政或锅炉供热;适用范围:空调面积较小、没有机房、无专人值守 3、离心式冷水机组制冷,市政或锅炉供热;适用范围:空调面积较大、有专用机房、电力充足、需专人值守 4、溴化锂机组制冷(制热),市政或锅炉供热;适用范围:电力不足、有市政热源并经综合比较经济、有专用机房、需专人值守 三、其它: 1、一拖多系统; 适用范围:空调面积较小、无专用机房、无专人值守、空调面积较大但非同时使用且需独立计费等场所 2、风管机系统;适用范围:大开间、无专用机房、无专人值守、控制灵活、初投资较低设计程序:

一、末端部分: (一)设备选型: 1、计算实际空调面积; 2、根据使用场所确定冷负荷指标,计算出设计总负荷,根据设备布置特点确定所需设备数量,确定设备型号; 冷负荷概算指标: 采用组合式空调器,循环次数商场6?7次,推荐8?9次 (二)水系统设计: 1、设备定位布置,确定立管位置,根据系统复杂程度确定采用同程式或异程式(当立管与最末端设备距离超过30 米时尽量采用同程式); 2、确定主管道走向,并与设备合理连接,当主管道有分支时应设阀门以便于调节; 3、根据设备流量确定每一管段的水流量,再根据设计水流速计算出管径; 4、空调水设计流速为0.9 -2.5m/s ,管径越大、流速越大,管道比摩阻应小于500; 5、水管与设备连接时,进水管上设软接、过滤器、阀门,出水管上设软接、阀门; 6、冷凝水管径设计: 当机组冷负荷QC 7KW, Dl^20; Q= 7.1 —17.6 , DN= 25; Q= 17.7 —100, DNk32; Q =101- 176, DN^40; Q= 177—598, DN^50; Q= 599—1055, DN^80; Q= 1056—1512, DN^ 100; Q= 1513—12462, DN^ 125; Q> 12462, DN^ 150 7、空调水管保温:

净化车间空调工程设计方案

文件编号:2020年4月 净化车间空调工程设计方案版本号: A 修改号: 1 页次: 1.0 编制: 会签: 审核: 批准: 发布日期: 实施日期:

净化车间空调工程设计方案 目前全球的塑料化工制品市场对能够满足洁净度等级的产品需求正在迅速增长。过去,只有用于医疗、制药、化妆品和生物技术领域中的产品才被要求在生产中必须达到特定的洁净室标准,但如今这一范围已被扩大到包括汽车和光学媒质行业所需的几乎所有塑料部件,而且产品所要求的洁净度等级也变得日趋严格。 一、工程概况 空调净化工程 生产车间内有最先进的光盘生产线,其生产规模在全国也首屈一指。它以塑料为原料,以每2秒制成一张光盘的速度生产DVD光盘(内含有数据信息),再经封面印刷后形成投放市场销售的DVD光盘成品。其生产线工艺为国外引进技术,十分先进,共引进10条生产线;每条生产线为一独立生产光盘的成套设备,整个生产车间全天24小时连续不间断运行,以其高产出率、高质量的dvd光盘,创造了良好的经济效益和社会效益,丰富了国内信息产业文化市场。根据《建筑设计防火规范》要求及工艺生产中的使用原料性质,该厂房属戊类火灾危险性生产厂房。 二、设计参数 该光盘生产车间总建筑面积2963m2,主生产车间面积1845m2,辅助生产车间面积1118m2,层高4。3m。生产车间洁净区空调面积为1465m2,设计参数为: 压盘车间t=22℃±2℃φ=50%±5%7级洁净度 印刷车间t=22℃±2℃φ=50%±5%7级洁净度 舒适空调区t=18-26℃φ=50-60%无级别

三、冷源系统设计 1、设备概要 冷水机组:螺杆式,额定制冷量:615kw,两台,一用一备 冷却塔:超低噪声逆流式,水量200m3/h,两台,一用一备 水—水换热器:波纹板式,换热量175kw四台,两用两备 2、冷源水系统 A、根据生产工艺设备提供的各项参数,计算出总冷负荷为598kw。光盘生产线中一个重要的工艺要求是全天24小时不间断运行,冷源系统的安全、可靠运转是此要求得以实现的前提和保障。因此冷源各设备的配置均按一用一备考虑,确保设备可靠连续运转的同时又能降低设备的疲劳磨损,延长使用寿命。 B、冷水机组制备出冷冻水(7℃),进入分水器后分为三组供水管路引出,分别送至净化空调末端设备、舒适性空调末端设备、水—水换热器三个空调冷冻水用水点,发生热湿交换后又由三组回水管路汇集于集水器,再经水泵加压送入冷水机组,形成冷冻水循环。冷冻水系统定压采用密闭膨胀水箱定压补水方式。冷却塔与其它冷源设备同置于室外设备房的地坪上,用钢筋混凝土基础架高,集水盘底部略高于冷却水泵进水管,使水泵进水管始终保持满管流;风机出风口装设导流消声弯头。 四、恒温、恒湿洁净空调系统设计 1、空调系统方式 光盘生产车间洁净空调系统的主要目的是控制生产车间内空气中的尘埃粒子数,确保光盘生产环境的洁净度,提高产品合格率及质量。因此根据光盘生产的两个主要工艺流程,分别设置两个独立的洁净空调系统:压盘车间空调系统和印刷车间空调系统。两系统分设各自的末端空气处理设备。 2、空调系统的划分 1> 采用全空气净化空调系统。系统流程图。系统设组合式空调机组一台(送风机的电机一用一备),空气处理过程为:新风-与回风混合-初效过滤-表冷-电加热-电加湿-送风-中效过滤-高效过滤送风口-室内。 2> 生产车间吊顶上设带有高效过滤器的匀流孔板送风口,内墙回风柱下方设

空调系统方案的确定

第三章空调系统方案的确定 3.1空调水系统的确定 冷水系统方案的确定及优缺点如下表: 表3-1 冷水系统优缺点

续 基于本建筑的特点,同时考虑到节能与管道内清洁等问题,因而采用了闭式系统,不与大气相接触,在机房设气体定压罐定压,不设膨胀水箱。这样不仅使管路不易产生污垢和腐蚀,不需要克服系统静水压头,且水泵耗电较小。水系统设为异程式两管制,节省投资。 3.2空调风系统的选取 3.2.1 空调风系统的划分原则 (1) 能保证室内要求的参数,即在设计条件下和运行条件下均能保证达到室内温度、相对湿度、净化等要求; (2) 初投资和运行费用综合起来较为经济; (3) 尽量减少一个系统内的各房间相互不利的影响; (4) 尽量减少风管长度和风管重叠,便于施工、管理和测试。 3.2.2 空调风系统方案的比较 由于各类空调房间对空气的要求各不相同,因此空调系统的种类也是多种多样。在工程设计中应按照空调对象的性质和用途,热湿负荷的特点,室内设计参数的要求,可能为空调机房及风管提供的建筑面积和空调间初投资和运行费用等许多方面的具体情况,经过技术经济的分析比较来选择合适的空调系统。

空调系统根据不同的分类方法可以分为多种类型,按负担室内空调负荷的介质可以分为全空气系统、全水系统、空气水系统、冷剂系统。各种系统的特征及适用性见表3-2。 表3-2空调系统的分类 全空气系统与空气-水系统方案比较表 表 3-2 全空气系统与空气-水系统方案比较 续表3-2

表 3-3 风机盘管+新风系统的特点 本设计为百货商场的空调系统设计,综上所诉,商场的大面积空气调节方案采用全空气系统,从而能够很好的调节控制大范围空间的温湿度。一层,二层,三层,四层的办公室,仓库采用风机盘管加新风系统供给室内新风即把新风处理到室内状态的等焓线,不承担室内冷负荷方案。这种方案既提高了该系统的调节和运转的灵活性,且进入风机盘管的供水温度可适当提高,水管结露现象可以得到改善。每层设一个新风机

风冷热泵空调系统的设计方法(一)

风冷热泵空调系统的设计方法(一) 空调负荷与容量的确定 空调负荷包括空调冷负荷和空调热负荷。空调冷(热)负荷指为将室内的空气参数维持在设计参数状态,单位时间内需向建筑提供的冷(热)量。这是一个受室内设计参数,室内人员、设备等散热和散湿量,围护结构性质,室外空气环境参数(包括温度、湿度、气流速度等),太阳辐射强度等诸多因素影响的变量。让空调系统恰如其分地提供冷(热)量,以满足设计计算状态下建筑物的需求,并随时适应建筑物空调冷(热)负荷及其变化的需要是空调设计的根本目的。 在空调系统设计过程中,空调负荷计算是第一步。空调负荷的计算应包括空调设计计算负荷的确定和各时段负荷的分析;其次,设备的容量必须满足空调设计计算冷(热)负荷的要求;另外设备的配置应适应空调负荷变化的特点。在以空气源热泵型冷热水机组为冷源的空调系统设计中,热泵机组的容量既要考虑到大楼各部分的同时使用系数,还应考虑到热泵的实际制冷量和实际供热量会因设备间距限制等原因造成通风不畅,部分气流短路(这部分的出力损失约占5%左右)而受到影响,和室外换热器表面积灰和表面结垢、设备衰减等因素的影响,故所选择的热泵机组应考虑安全系数。 由公式来表示:Q=β1?β2?QD. 式中:Q——热泵机组在设计工况下的制冷(供热)量,KW QD——设计计算负荷,KW β1——同时使用系数,由具体工程定,一般为0.75~1.0 β2——安全系数,一般取1.05~1.10 另外,热泵机组既要满足系统夏季的供冷要求,又要满足系统冬季的供暖要求。不同供应商的热泵机组的额定制冷量、额定供热量的参数不尽相同,与各地区空调室外设计参数不一定一致。对南京而言,一般供应商所提供的热泵机组额定制冷工况条件与实际一致或相近,一般空气干球温度为35℃,空调冷冻水进出水温度分别为12℃、7℃左右。而冬季制热的额定工况条件为室外空气温度7~8℃,进出水水温为50-55℃。这一条件与南京地区冬季空调设计计算温度相差甚远。南京气候特征为冬冷夏热。对于一般办公、酒店为主的综合楼,冬季空调供暖设计计算热负荷约为夏季空调设计计算冷负荷的70-85%.在热泵机组选择时,应查看热泵机组对应于当地设计计算气象参数条件的真实出力。如果热泵机组在设计计算室外参数条件下的制冷量大于设计计算冷负荷,而制热量等于热负荷,则应以热负荷为准选择热泵。反之,如果制冷量满足设计计算冷负荷要求,而供热量大于所需热量,则可考虑部分选用风冷型冷水机组,部分选用风冷型热泵机组,以减少投资。一般情况下,按夏季冷负荷选定的热泵,能满足冬季供暖的要求。 机组类型与台数的确定 风冷热泵型冷热水机组根据压缩机的不同可分为涡旋式热泵机组、活塞式热泵机组和螺杆式热泵机组;按机组结构大小、组合规模不同,热泵机组可分为整体式热泵机组和模块式热泵机组。整体式热泵机组与模块式热泵机组没有本质的区别,所谓模块式热泵就是指一台热泵机组由若干台热泵单元(有独立的制冷回路,独立的蒸发、冷凝,独立的框架,甚至有独立的控制板)并联而成,各单元增减组合灵活方便,任意一单元的故障不影响其余各单元的工作。 国内的热泵机组生产企业以生产模块式热泵机组为多,而整体式热泵机组从外观上看是一组合单元、一整体框架,虽然内部可有多台压缩机,甚至有两个以上的制冷回路,但它们之间一般不可再分解。模块式热泵机组的主要优点是噪音低、振动小,由于系统总的制冷回路多,冬季化霜时对系统水温影响小。系统互备性也好。另外,热泵机组一般置于屋顶,模块式热泵机组由于各单元组合灵活,各单元尺寸小、重量轻,故具有运输、吊装、安装方便等优点。

净化空调设计方案

一、设计方案 1、100级手术室净化空调机组采用德国进口罗伯特医用卫生型空调机组。其它净化空调机组采用中英合资天加医用卫生型空调机组。 2、正负压切换手术室采用一拖二方式,单独采用一台医用卫生型空调机组。 3、其它Ⅲ级手术室采用一拖二或者一拖三方式,2-3间手术室公同采用一台医用卫生型空调机组。 4、洁净走廊及其辅房采用一台医用卫生型空调机组,采用高效送风口送风,上顶送上侧回。 5、污物走廊及其辅房采用一台医用卫生型空调机组,采用亚高效送风口送风上顶送上侧回。 6、手术室新风采用集中控制方式,共采用2台新风机组,新风系统配初效、中效、亚高效过滤器。 7、排风系统采用独立排风形式。 8、每台循环机组均配一台电热式加湿器及一台辅助电加热器。 9、新风的保证: ①、新风量必须满足室内人员的卫生要求; ②、新风量需要满足洁净手术室的新风换气次数要求; ③、密间房间室内新风量和排风量之差需能保证房间正压值;

④、新风量宜符合《医院洁净手术部建筑技术规范》中规定的最小风量。 10、新风量的取量:经计算取上述要求最大值,通过新风机组提供充足稳定的新风,其中Ⅰ类取1000?/h,Ⅱ类、Ⅲ类取800?/h,走廊与辅房取4次/h。 11、房间换气次数(风量)的保证:房间的风量严格按照《医院洁净手术部建设技术规范》(2002年)的标准来计算,机组电机采用变频器控制,保证各房间的风量指标。 12、洁净度的保证:通过五级过滤,新风机组初、中效,亚高效,空调机组中效过滤,送风末端高效过滤,尤其是高效过滤器,对μ≥0.3μm微粒的过滤精度达到0.9997,从而确保μ≥0.5μm的微粒可以被充分过滤掉,这样就保证了手术室的洁净度要求。 13、房间湿度的保证:房间加湿量的确定是通过回风总管探头感应,由DDC系统根据手术室实际湿度来控制湿量的,冬季由电热式加湿器对空气进行加湿,夏季由空气处理机组的表冷器对新回风进行除湿,其湿度要求,具体见表A-A。 14、细菌浓度的保证:以上指标都保证的情况下,细菌的浓度也就得到了保证。 15、房间噪声指标保证:根据阻力计算选风机型号,

中央空调设计步骤

中央空调设计步骤简要说明 1、第一步得到建筑条件图后,熟悉图纸。没有建筑图纸的需要绘制建筑图纸。 2、第二步确定方案,冷热源型式,水系统形式,风系统形式。工程所在地的能 源情况应作为空调冷热源形式的主要依据。 3、第三步,做初步设计,在方案的基础上深化。空调机组及附属设备用房等条 件要与建筑专业或业主沟通明确。自动控制系统也要有一个初步的方案。4、第四步负荷计算,根据每个空调房间的使用功能和使用要求计算每个房间的 冷、热负荷。 (负荷计算分为估算和精算两种,精算常用谐波法进行计算)根据计算结果选择合适的未端及主机的具体型号。 5、第五步做施工图,(前面的步骤可以估算)施工图要详细计算。 1)绘制空调水路平面图,空调水路系统图(水系统根据设计情况分为空调供水、空调回水、空调冷凝水、及附属管道)。 A.确定空调系统水路形式,合理布置水管,并绘制水管系统轴测图,作为水力计算草图。 B.在计算草图上进行管段编号,并标注管段的长度和水量。 管段长度一般按两管件中心线长度计算,不扣除管件(如三通、弯头)本身的长度。 C.选定系统最不利环路,一般指最远或局部阻力最多得环路。 D.根据设计手册选择合理的水流速。根据经验总结,确定水管内的水流速。 E.根据给定水量和选定流速,逐段计算管道断面尺寸即管道规格,然后根据选定了的断面尺寸和水量,计算出水管内实际流速并和原假定流速进行校核。 F.计算水管的沿程阻力 根据沿程阻力计算公式:?Pm=R.L 查《冷水管道的摩擦阻力计算表》求出单位长度摩擦阻力损失?py,再根据管长L,计算出管段的摩擦阻力损失。 G.计算各管段局部阻力 根据局部阻力计算公式:?Pj=ζ×υ2ρ/2

洁净室净化空调设计方案

洁 净 室 空 调 设 计 方 案 2016年11月2日 目录 一、设计依据 0 项目地点及气象参数 0 相关规范、标准 0 其它已知条件 0 二、系统分析及参数计算 (2) 系统分析 (2) 空调箱相关参数计算 (2)

恒温恒湿净化空调箱设备选型表 (3) 主机选型 (3)

一、设计依据 项目地点及气象参数 使用地点:上海市; ○1室外条件 2 相关规范、标准 1、洁净厂房设计规范(GB50073-2013); 2、洁净室施工及验收规范(GB50591-2010); 3、采暖通风与空气调节设计规范(GB50019-2003); 4、通风与空调工程施工及验收规范(GB50243-2002) 5、业主提供相关资料; 其它已知条件 ○1该洁净区面积为*8=53m2,吊顶以下高度为3m;

○2业主未提供该区域工艺设备功率、照明功率及人员数量,初步冷负荷指标按200w/m2计算; ○3本次方案按洁净区净化等级为100K设计; ○4工艺排气量为4*150=600m3/h; ○5洁净区采用+5Pa微正压。

二、系统分析及参数计算 系统分析 ○1该洁净区由空调系统来完成恒温、恒湿及净化功能。夏季最大冷负荷及除湿量、冬季计算最大热负荷及加湿量、净化(采用初、中效过滤器)等均是由空调 系统来完成的,其中初效过滤效率35%、中效过滤效率95%。 ○2洁净区空调形式采用AHU+ 初中效过滤器+排气形式(沿用原有排气设备,本次不涉及),详见洁净空调示意图。 空调箱相关参数计算 ○1空调箱机外余压:根据现场风管最不利环路及过滤要求来确定,经估算空调箱机外余压300Pa。 ○2循环风量、冷负荷及除湿的确定:循环风量按洁净室100K等级15次/h及按冷量计算风量二种方法取大值;总冷量包括:新风降温除湿冷量及混合风处理至 送风状态所需冷量(即表冷器冷量);新风除湿由表冷器承担,露点控制在 14℃。 ○3热负荷、加湿量的确定:热负荷按冬季混合状态点与冬季送风状态点焓差计算;加湿量按冬季混合状态点与送风状态点含湿量差值计算。 ○4下表图为参数计算表、流程图、冬夏季状态点参数表及冬夏季id图

洁净空调系统设计步骤

1 消化交底资料 仔细阅读括招标文件、投标文件及相关联系函和投标图册等;对报价范围及选用的设备进行深刻的了解; 2 确定整个工程的系统分布 结合投标文件及实际平面布局对整个净化空调系统做合理、可行的分布;可对投标文件中的设备数量及型号进行局部调整,但需编制设计偏离表,并需由部门相关领导及甲方签字认可; 3 各系统(房间)的风量计算 I级手术室送风量8000m3/h 新风量1000m3/h II、III、IV级手术室及走廊、辅房等均按换气次数要求取用: II级手术室最小送风量2000m3/h 新风量800m3/h III级手术室最小送风量2000m3/h 新风量800m3/h IV级手术室最小送风量1800m3/h 新风量600m3/h 注:1、若手术层离设备层距离较远,则可适当考虑放大风量! 2、污物走廊及外围辅房的风量大小需由冷负荷量进行校核; 3、同时确定回、排风量,并确定回、排风口及管路尺寸; 回、排风口风速取≤1m/s; 回、排风支管风速取≤3m/s; 回风总管风速取≤3-4m/s; 4 各系统冷(热)负荷、再热量、加湿量计算 用I-D图对各系统进行冷(热)负荷、再热量、加湿量计算,并进行汇总;完成冷负荷计算书;确定各机组的水系统; 5 选择、校核机组 由风量和冷量进行校核选择; 表冷器的迎面风速:主空调机组≤2.5m/s 新风机组≤2.0m/s 对于二次回风系统,一要保证表冷器的迎面风速≤2.5m/s(一次回风量加新风量),另外要保证选择的风机(总风量)能够安装至选择的机组内(尺寸要求); 6 作图 要求:1、气流流动曲线应保证流畅(风管内及室内); 2、送回风口布置与装饰灯带和谐、美观(中心线一致); 3、各风管上的调节阀安装位置应保证方便调节; 4、各风管的布置应掌握好全局观并能顺利施工; 5、设备层应能保证预留最好的检修通道; 7 常用设备使用说明 7.1 送风装置: I、II、III类手术室采用静压箱; IV类手术室采用两只高效送风口1500 m3/h(实际风量按1250 m3/h取);

空调系统设计开题报告--

华北电力大学 毕业设计(论文)开题报告 学生姓名:班级: 所在院系:所在专业: 设计(论文)题目:北京市某体育中心空调系统设计指导教师: 2010年 3 月 30 日

毕业设计(论文)开题报告

北京市某体育中心空调系统设计 1.课题的背景与意义 随着我国人民生活水平的不断提高,购买力增强。近年来修建了不少体育运动建筑,并且向多元化方向发展,建筑规模越来越大。装饰豪华、设施全面、多维服务,集商贸、娱乐、运动、比赛为一体的高级体育运动建筑也层出不穷。 体育建筑的一个流动人口众多的公共场所,室内空气的温湿度、洁净度和新鲜空气量等,对观众和运动员的身体健康影响很大[1]。因此,体育建筑设施的空气环境越来越被卫生部门所重视。我国卫生防疫部门对体育建筑提出了卫生要求,对较大的重点体育馆还进行过监测,对一些已建的大中运动地点要求进行改造,增设通风设施或加建空气调节装置。 体育建筑不断的增多,以及人们对室内空气的温湿度、洁净度和空气品质问题越来越重视[2]。由于能源的紧缺,节能问题越来越引起人们的重视。因此迫切需要为体育活动场所安装配置节能、健康、舒适的中央空调系统来满足人们对高生活水平的追求。 2.空调系统发展 中央空调系统的分类 一.按负担室内热湿负荷所用的介质可分为: 1.全空气系统 2.全水系统 3.空气-水系统 4.冷剂系统((1)(2)) 二.按空气处理设备的集中程度可分为: 1.集中式 2.半集中式 三.按被处理空气的来源可分为: 1.封闭式 2.直流式 3. 混合式(一次回风二次回风) 主要组成设备有空调主机(冷热源) 风柜风机盘管等等[3] . 中央空调系统优点 经济节能:主机由微电脑控制,每个区间末端风机盘管可自行调节温度,区间无人时可关闭,系统根据实际负荷做自动化运行,开机计费,不开机不计费,有效节约能源和运行费用。 环保:主机采用水源热泵型机组,电制冷,没有燃烧过程,避免了排污;整个系统为密闭式管路系统,可避免霉菌灰尘等杂质对系统的污染,使环境清新优美,特别适于高档别墅、高级公寓与写字楼的使用。 节约空间:主机体积小巧,不设机房,无需占用设备层,减少公用设施和

洁净区空调净化系统设计方案

洁净区空调净化系统设计方案 酒剂车间洁净区空调净化系统设计方案文件编号:编写日期:编写部门:归档部门:确认方案的审核与批准表起草姓名及职位名称签字日期起草人QA验证人员设备部审核姓名及职位名称签字日期生产部生产部经理设备部设备部经理质量部质量部经理批准姓名及职位名称签字日期质量负责人验证小组序号成员所在部门/职位验证职责签名/日期12345目录 1.概述 1.1.车间所在地主要气象特征 1.2.车间洁净区室外气象参数 1.3.车间洁净区室内气象参数 1.4.车间洁净区的D级区环境控制技术要求 2.目的 3.范围 4.HVAC空调净化系统描述 4.1.空调净化流程描述 4.2.空调净化流程示意图 4.3.空调净化系统组成 5.引用资料 6.培训确认

7.设计确认 7.1.HVAC设计相关文件.图纸和记录的确认 7. 2. HVAC主要设备功能设计确认 7. 3. HVAC设备性能参数的确认 7. 4. HVAC设备设计制造材质的确认 7. 5. HVAC系统仪器仪表的设计确认 7.6. HVAC系统安全.环境和健康的设计确认 8.车间HVAC设计确认报告 9.变更与偏差 9. 1.偏差调查和处理表 9. 2.变更管理10.确认报告的审核与批准11.附件列表11.1. 文件记录列表11. 2.图纸文件列表 1.概述贵州龟龄寿药业有限责任公司一期建设车间一座,一栋办公及职工宿舍楼以及部分设备设施等。在建的酒剂车间分为一般区和D级洁净区两个主体。酒剂车间所在平坝县夏云工业园区,夏云工业园位于平坝县东南面,属典型的高原型湿润亚热带季风气候,雨量充沛,年平均降雨量1360毫米,年平均气温14°C,历史最高气温34. 3度,最低气温- 7. 6度,年平均相对湿度80%,年平均风速 2.4m/s,冬无严寒,夏无酷暑,气候温和宜人。安顺气候的主要特点是凉爽.湿润.清新.太阳辐射低,一年有九个月平均气温均在10°C以上;以日最高气温N35.0°C的时段称为酷暑期,安顺没有

医院手术室净化空调设计

医院手术室净化空调设计 一、手术室概况: 本洁净手术部由八间手术室、中央洁净大厅、麻醉室、苏醒室等附属房间组成,手术部位于医技楼二层,手术室无外围护结构,手术室净化级别要求分别为千级(I级)1间、万级(II 级)4间、十万级(III 级)3间,手术室设计温湿度考虑到儿童生理特点,全年控制在Tn=24~28℃,在手术室内就地可调,手术室设计相对湿度Фn=50%~60%。 二、手术室空调风系统的划分: 1.高级别手术室空调系统宜独立设置。所谓高级别手术室是指千级以上手术室,其原因是高级别手术室空调送风量大,如同样面积的手术室,百级手术室的空调风量是十万级的3.4倍,是万级的 2.25倍。另外高级别手术室的使用频率远低于低级别手术室,这样无论是一个空调系统负担多个高级别手术室,或是一个空调系统负担一个高级别手术室和多个低级别手术室,都会使空调系统长时间处于"大马拉小车"的运行状态。例如一个空调系统负担1间百级手术室和2 间万级手术室或4间十万级手术室,只要高级别手术室不使用,则系统设计风量至少大于此时所需风量的112%和84%,亦即此时系统所需风量仅为系统设计风量的47%和54.3%,而且此种因手术室使用与否引起的风量变化,不宜采用变频调速方式进行调节,只能用调节总风阀的方式调节风量以适应系统风量变化,然而此种方式显然不节能。所以无论从节约能源的角度,或是从使用可*性、灵活性的角度,高级别手术室都应"按间"独立设置空调系统,即一个净化空调系统对应一间手术室。 2.对于低级别手术室,尽管与高级别手术室相比空调风量小的多,但一个空调系统所负担的手术室间数也不宜过多,因为医院手术室的使用情况具备不确定性。愈是高等级医院,手术室为满足特殊繁忙情况,设置愈多。手术室多,正常情况下的同时使用系数低,这样当一个空调系统所负担的手术室间数较多时,系统常处于"供大于求"的状态,其运行能耗势必较高,就象有的医院所反映的"建的起,用不起"。笔者认为,对于低级别手术室一个空调系统所负担的手术室不宜多于四至五间,而且一个系统负担手术室过多,也会造成使用上的不可*。 3.中央清洁大厅、清洁走廊、高级别手术间的准备区、无菌室等应由一个单独的空调系统负担,目的是保证手术室外部空气环境时时处于"临战"状态,那种将以上部位空调合在低级别手术室空调系统中的做法显然不合理。因为合在一起的空调系统,或是在手术室停止使用时系统送风能耗过大,或是无法保证手术室外部气候环境处于受控状态。

净化车间空调工程设计方案

净化车间空调工程设计方案 目前全球的塑料化工制品市场对能够满足洁净度等级的产品需求正在迅速增长。过去,只有用于医疗、制药、化妆品与生物技术领域中的产品才被要求在生产中必须达到特定的洁净室标准,但如今这一范围已被扩大到包括汽车与光学媒质行业所需的几乎所有塑料部件,而且产品所要求的洁净度等级也变得日趋严格。 一、工程概况 空调净化工程 生产车间内有最先进的光盘生产线,其生产规模在全国也首屈一指。它以塑料为原料,以每2秒制成一张光盘的速度生产DVD光盘(内含有数据信息),再经封面印刷后形成投放市场销售的DVD光盘成品。其生产线工艺为国外引进技术,十分先进,共引进10条生产线;每条生产线为一独立生产光盘的成套设备,整个生产车间全天24小时连续不间断运行,以其高产出率、高质量的dvd光盘,创造了良好的经济效益与社会效益,丰富了国内信息产业文化市场。根据《建筑设计防火规范》要求及工艺生产中的使用原料性质,该厂房属戊类火灾危险性生产厂房。 二、设计参数 该光盘生产车间总建筑面积2963m2,主生产车间面积1845m2,辅助生产车间面积1118m2,层高4。3m。生产车间洁净区空调面积为1465m2,设计参数为: 压盘车间t=22℃±2℃φ=50%±5%7级洁净度 印刷车间t=22℃±2℃φ=50%±5%7级洁净度 舒适空调区t=18-26℃φ=50-60%无级别

三、冷源系统设计 1、设备概要 冷水机组:螺杆式,额定制冷量:615kw,两台,一用一备 冷却塔:超低噪声逆流式,水量200m3/h,两台,一用一备 水—水换热器:波纹板式,换热量175kw四台,两用两备 2、冷源水系统 A、根据生产工艺设备提供的各项参数,计算出总冷负荷为598kw。光盘生产线中一个重要的工艺要求就是全天24小时不间断运行,冷源系统的安全、可靠运转就是此要求得以实现的前提与保障。因此冷源各设备的配置均按一用一备考虑,确保设备可靠连续运转的同时又能降低设备的疲劳磨损,延长使用寿命。 B、冷水机组制备出冷冻水(7℃),进入分水器后分为三组供水管路引出,分别送至净化空调末端设备、舒适性空调末端设备、水—水换热器三个空调冷冻水用水点,发生热湿交换后又由三组回水管路汇集于集水器,再经水泵加压送入冷水机组,形成冷冻水循环。冷冻水系统定压采用密闭膨胀水箱定压补水方式。冷却塔与其它冷源设备同置于室外设备房的地坪上,用钢筋混凝土基础架高,集水盘底部略高于冷却水泵进水管,使水泵进水管始终保持满管流;风机出风口装设导流消声弯头。 四、恒温、恒湿洁净空调系统设计 1、空调系统方式 光盘生产车间洁净空调系统的主要目的就是控制生产车间内空气中的尘埃粒子数,确保光盘生产环境的洁净度,提高产品合格率及质量。因此根据光盘生产的两个主要工艺流程,分别设置两个独立的洁净空调系统:压盘车间空调系统与印刷车间空调系统。两系统分设各自的末端空气处理设备。 2、空调系统的划分 1> 采用全空气净化空调系统。系统流程图。系统设组合式空调机组一台(送风机的电机一用一备),空气处理过程为:新风-与回风混合-初效过滤-表冷-电加热-电加湿-送风-中效过滤-高效过滤送风口-室内。 2> 生产车间吊顶上设带有高效过滤器的匀流孔板送风口,内墙回风柱下方设单层百叶回风口,与外走廊相邻墙体上设余压阀。空气组织形式为紊流顶送下侧回。送、回风主管上均设有消声器。室内换气次数为20次/小时。 3> 生产车间内每台工艺设备有废气排出,设有独立排风系统,安装于屋面的专用离心排风机将废气排放至大气,排风管高出屋面2m。为满足洁净室内正压值,在组合式空调机组回风段的回风主管与新风引入管上均设有电动风阀。室内正压值分别要求为压盘车间15pa,印刷车间10pa,两车间与非洁净区之间保持5pa差压值,两车间与室外保持10pa差压值。 五、辅助生产用房舒适性空调系统 除上述两个洁净车间外,还设有包装车间、办公室、会议室、陈列室、接待厅等生产辅助性用房,均采用风机盘管加独立新风系统,设置单独的冷冻供回水管路。另包装车间设有一排风系统,以排出生产成品散发出的气味,补风采用外窗自然进风。 六、自控设计 1、组合式空调机组的控制 A、空调机组的供水管上设有电动三通调节阀。 通过安装在洁净车间墙上的温度传感器探测室内温度,反馈回信号,调节进入空调机组表冷器的水流量,再辅以电加热段进行温度精调,以达到控制室内温度要

中央空调节能方案

中央空调节能方案在建筑能耗中,中央空调能耗一般占到了40%——60%的比例,因此如何有效降低空调能耗就成为建筑节能的重中之重。中央空调的节能可通过以下两种方法进行:(1)管理节能:在保障建筑物舒适的前提下,通过对行为的约束管理或通过调整设备的不合理运行状态来达到节能的目的。(2)技术节能:技术节能是通过先进的科学技术,通过对建筑物内用能设备的改进来达到节能的目的,技术节能有两种方法,一种是提高用能设备的效率,另一种是通过技术手段设备的调整运行状态,从而避免不必要的能源浪费。总之,要想真正是实现建筑物的节能不仅要利用技术有段进行节能改造,而且还必须配合有效的管理节能手段,只有两者有效的配合才能达到节能的最大化。一、管理节能目前我国建筑内的中央空调系统大部分设计都趋于保守,存在配置过大,管理不便的现象,空调设计很少从节能的角度来进行考虑,这种状况无疑增加了中央空调的能耗。为了达到节能的效果,需要做到“功能适当,运行合理”,在保持舒适度的前提下,尽可能地降低能耗,同时应该有切实可行的管理手段,使得系统运行科学、合理,操作简单、方便。要实现对重要空调的管理节能我们必须首先能够找到空调系统存在哪些能耗浪费的地方,设备存在怎样的不合理运行状态等,只有找到了原因,我们才能够找到相应的解决途径,因此,要想实现中央空调系统的节能,就必须对中央空调的系统进行节能诊断。1、主机空调主机是空调系统中装机容量最大的设备,物业部门一般对其维修保养都很重视,基本能做到运行状况的连续记录,但是记录数据往往没有用于指导设备的高效运行,为了有效地对中央空调进行诊断,我们可以根据运行记录的数据对系统存在的问题做出诊断。在一般的电制冷主机运行记录表中,都会记录主机的蒸发温度和冷水出水温度,一般对于水冷方式的主机来说,蒸发温度要比出水温度低3——4℃,实际值若超出这个数值,则说明蒸发器或制冷剂有问题,应注意检修。同时,一般冷凝温度要比冷却水出水温度高2——4℃,若实际运行情况超出此值,大多是主机的冷凝器有问题,应注意及时清洗。在实际的运行中往往出现这样的情况:冷水的供回水温差在2——3℃之间,说明空调末端符合不大,但是冷却水出水温度很高,且冷凝压力很高,导致主机的负荷在90%以上。这种情况基本是冷凝器出了问题,在进行及时清理后,主机的负荷会大幅度下降,节约大量的能耗。另外,通过记录主机的冷冻水流量、供回水温度,及压缩机电流等参数的监测,我们就可以计算出主机的性能系数cop,并可以对主机的运行效率有一个大致的判断。如果主机的运行效率过低,将会导致能源的浪费,对此应该找出原因并加以改善。对主机的节能诊断,还要观察不运行的冷冻机的水阀是否关闭,若阀门不关将会导致回水箱的部分热水经过该主机旁通到了供水箱,在供水箱内发生了冷水跟热水混合的现象,这样将会导致大量的能源浪费。同理,冷冻水分水箱和集水箱之间的旁通阀若处于未关状态,或者存在一台冷机对开两台冷冻泵的现象时,也会出现冷热水混合的现象,导致能源的浪费,这个问题应引起我们的注意。2、冷却水在实际的冷却水运行中往往存在着不运行冷却塔的阀门不关的情况,这样造成的后果是热水经过该冷塔后与其他正常运行的冷却塔的冷水混合,进入了主机,导致主机冷凝器的进水温度偏高,主机的cop减小,主机的能耗增加,浪费大量能源。解决该问题的办法是将不运行的冷塔的进出水阀门关掉。另外,通常吸收式空调主机因真空度降低或制冷剂污染造成制冷剂效率降低;冷却塔常因失修(如布水轮不转动)导致散热效率下降,主机或冷却塔的效率是否降低可按下述方法大致鉴别:(1)主机输出制冷量减少(冷冻水运行供水温度大于设置温度);(2)冷却水进水温度高,主机曾报警,冷却水进出口温差小于5℃;(3)冷冻水供水温度高,末端用户曾报热投诉,冷冻水供回水温差小于5℃。如果主机或冷却塔出现了效率降低的情况,就应及时维修,以免造成能源浪费。 3、冷冻水目前的冷冻水系统中,往往存在着水泵选型过大的问题,造成的结果是,一方面功率偏大造成能耗的浪费,另一方面是水泵偏离标准工况运行,导致水泵长期工作在

空调系统施工组织设计

空调系统施工方案 1通风空调施工组织流程 1.1通风空调工程特点及施工流程说明 空调工程施工流程说明: (1)按照招标文件给定本工程的工作范围和进度要求,确定各关键节点的开工/完成时间。 (2)空调施工顺序按照结构施工的先后顺序分区域独立施工,安装完善后进行系统压力试验、漏风量检测。 (3)地上各楼层需要吊装的空调设备材料尽量集中分批吊装,主要采用汽车吊吊装的方式完成垂直运输。 (4)由于空调系统的调试工作量很大,在供电系统完成后及时开展空调系统调试工作。 (5)大管径的空调水系统试压及冲洗的用水量很大,与此同时也要求给排水专业在第一时间完成地下室压力排水系统的安装工作。 2通风空调设备安装 2.1通风空调系统设备安装通则 1)通风空调设备安装流程: 图1-1通风空调设备安装流程图 2)设备安装前准备工作 通风空调设备安装前准备工作 表1-1

设备安装形式及基础验收要求表 表1-2 AHU的安装 (1)AHU安装流程 AHU安装流程图 (2)AHU安装事项详见下表。 表1-3

a)设备就位的先后顺序,应由里向外。 b)设备的减震形式及位置正确。 c)设备进出口与风管软连接形式正确。 d)设备不得承担外接管道的重量,所有进出风管应设支承和固定。

e)固定时地脚螺栓稳固,承受荷载范围应满足规范要求,并有防松动措施。 f)应根据样本要求排布功能段箱体,按顺序放置于基础上。 g)AHU机组各段连接时应按厂家要求进行连接,保证组装好的机组整体平直、表面平整,连接严密、牢固。 h)AHU机组出风口到连接弯曲管之间,应保持一定长度的直管段。 j)AHU机组安装时应保持过滤器和交换器翅片清洁、完好。 k)AHU机组顶部安装或操作时,要用跳板保护机组,不可站在机组顶板上。 l)AHU机组安装完后,应把风机底座上压紧弹簧减震器的固定件拆卸下来;机箱内杂物清理干净。 5)风机安装 (1)风机安装流程 图6-2风机安装流程图 (2)各类风机安装方法,见下表。 表1-4

中央空调调试方案..

编制人:xxx 审核人:xxx ● xxxxxxxxxxx公司 ● ● ● ● ● ● 目录 ● 中央空调商业空调系统调试方案 ● 1、空调系统: 公区采用全空气系统,空调机房设置在各层。 商铺内采用风机盘管末端+新风系统。 餐饮商铺设置排油烟、补风、排风系统。 A、B、C首层大厅设置局部低温辐射地采暖系统。 2、送风及排风系统 每层公共卫生间设置独立排风系统。 溴化锂直燃机房及附属泵房等重要设备机房设置单独送排风系统。 公区中庭采光井侧面设置排风系统。 疏散楼梯间设置正压送风系统(此部分设备调试参见消防系统调试方案) 3、溴化锂直燃机房及附属用房: (1)B2层直燃机房内设置四台三洋DG-83GH特溴化锂直燃机组(制

冷量:5838KW/台;制热量:4670KW/台); (2)B1层直燃机房附属用房设置:冷却水循环泵四台(SCP300/400HA-200/4)、冷冻水循环泵四 台(SCPC250/390HA-132/4)、空调热水循环泵四台(NL150/315-45/4)、内区板换冷却水循环泵两台(NL100/315-15/4)、内区板换冷冻水循环泵两台(NL65/315-11/4)、成套定压补水装置一组、软化水及软化水箱一组、板式换热设备两组(换热量:350KW )。 屋面冷却塔组群: (1)六层屋面设置开式冷却塔四组(NC8412TAN2),冷却塔补水由给排水施工专业供给。 二、空调系统调试程序 三、系统调试组织机构图及岗位职责 1、调试工作机构图

2、岗位职责 (1)调试指挥小组: ●检查调试前的准备工作的落实情况。 ●协调各专业间的配合工作。 ●组织处理调试中的重大问题。 ●组织落实各项指令及及时反馈信息。 (2)专业负责人: 组织并实施各项起动前的准备。 进行技术交底、安全交底。 检查操作人员的操作规程、安全规程的执行情况。 组织实施检修工作。 测试人员: 认真熟悉测试仪表,严格执行操作规程和安全规程,认真进行操作。 监视设备运行情况,发现问题及时向专业负责人汇报。 在专业负责人的指挥下实施运行中的检修。 认真做好每项测试结果的记录工作。 3、调试纪律: (1)服从命令听从指挥。 (2)精神集中、坚守岗位。 (3)严禁违章指挥、严禁违章操作。 四、调试准备工作 空调系统调试前必须做好以下准备工作,以保证调试工作能按时、按质顺利完成。

空调系统设计的基本设计步骤及其主要设计程序

空调系统设计的基本设计步骤及其主要设计程序可归纳如下: 第1步:熟悉设计建筑物的原始设计资料 包括:建设方提供的文件、建筑用途及其工艺要求、设计任务书、建筑作业图等。 第2步:资料调研 包括:查阅相关设计资料(手册、规范、标准、措施等)、收集相关设备与材料的产品。 第3步:确定室内外设计气象参数 根据设计建筑物所处地区,查取室外空气冬、夏季气象设计参数;根据设计建筑物的使用功能,确定室内空气冬、夏季设计参数。 第4步:确定设计建筑物的建筑热工参数及其他参数 根据建筑物的外围护结构的构成,计算外墙、屋面、外门、外窗的传热系数等参数;根据建筑物的内外围护结构的构成,计算内墙、楼板、外门、外窗的传热系数等参数;根据建筑物的使用功能,确定在室人员数量、灯光负荷、设备负荷、工作时间段等参数。 第6步:确定最佳空调方案 通过技术经济比较,选择并确定适合所设计建筑物的空调系统方式、冷热源方式、以及空调系统控制方式。 第7步:送风量与气流组织计算 根据计算的空调热、湿负荷以及送风温差,确定冬、夏季送风状态和送风量;根据设计建筑物的工作环境要求,计算确定最小新风量;根据空调方式及计算的送、回风量,确定送、回风口形式,布置送、回风口,进行气流组织设计。 第8步:空调水、风系统设计 布置空调风管道,进行风道系统的水力计算,确定管径、阻力等;布置空调水管道,进行水管路系统的水力计算,确定管径、阻力等。 第9步:主要空调设备的设计选型

根据空调系统的空气处理方案,并结合i—d图,进行空调设备选型设计计算;确定空气处理设备的容量(热负荷)及送风量,确定表面式换热器的结构形式及其热工参数;根据风道系统的水力计算,确定风机的流量、风压及型号。 第10步:防、排烟系统设计 第11步:冷、热源机房设计 根据空气处理设备的容量,确定冷源(制冷机)或热源(锅炉)的容量及型号;根据管路系统的水力计算,确定水泵的流量、扬程及型号。 第12步:空调设备及其管道的保冷与保温、消声与隔振设计 第13步:工程图纸绘制、整理设计与计算说明书 空调热、湿负荷计算 空调负荷可以分为空调房间或区域负荷和系统负荷两种:空调房间或区域负荷即为直接发生在空调房间或区域内的负荷;另外还有一些发生在空调房间或区域以外的负荷,如新风负荷(新风状态与室内空气状态不同而产生的负荷)、管道温升(降)负荷(风管或水管传热造成的负荷)、风机温升负荷(空气通过通风机后的温升)、水泵温升负荷(液体通过水泵后的温升)等,这些负荷不直接作用于室内,但最终也要由空调系统来承担。将以上直接发生在空调房间或区域内的负荷和不直接作用于空调房间或区域内的附加负荷合在一起就称为系统负荷。 通常,根据空调房间或区域的热、湿负荷确定空调系统的送风量或送风参数;根据系统负荷选择风机盘管、新风机组、空气处理器等空气处理设备和制冷机、锅炉等冷、热源设备。因此,设计一个空调系统,第一步要做的工作就是计算空调房间或区域的热、湿负荷。 空调房间或区域内外附加负荷的计算方法 1) 风机温升负荷:当电动机安装在通风机蜗壳内时,空气在通过风机后,由于电动机的机械摩擦发热,将导致空气通过通风机后温度升高,引起冷负荷增加。 2) 水泵温升负荷:空调冷冻水通过水泵后温度升高,引起冷负荷增加。 3) 空气管道温升负荷:空气通过送、回风管道时,由于送、回风管道受风管的保温情况、内外温差、空气流速、风管面积等因素的影响,将通过风管壁
