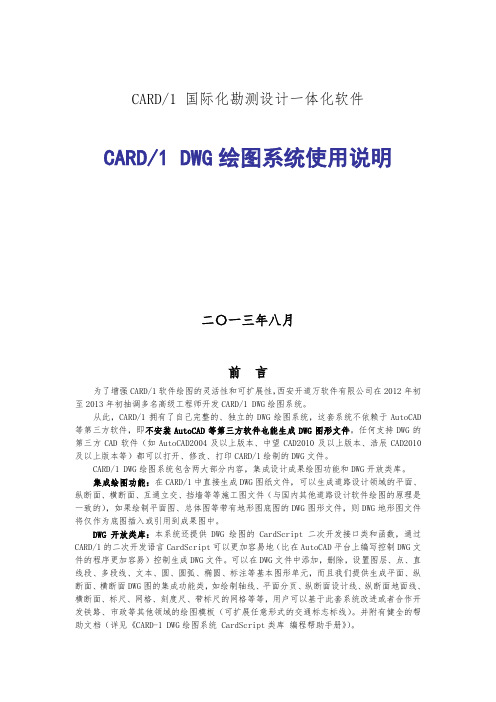

CARD/1 国际化勘测设计一体化软件 CARD/1 DWG绘图系统使用说明西安开道万软件有限公司二〇一三年八月前 言为了增强CARD/1软件绘图的灵活性和可扩展性，西安开道万软件有限公司在2012年初至2013年初抽调多名高级工程师开发CARD/1 DWG绘图系统。
从此，CARD/1拥有了自己完整的、独立的DWG绘图系统，这套系统不依赖于AutoCAD 等第三方软件，即不安装AutoCAD等第三方软件也能生成DWG图形文件。
任何支持DWG的第三方CAD软件（如AutoCAD2004及以上版本、中望CAD2010及以上版本、浩辰CAD2010及以上版本等）都可以打开、修改、打印CARD/1绘制的DWG文件。
CARD/1 DWG绘图系统包含两大部分内容，集成设计成果绘图功能和DWG开放类库。
集成绘图功能：在CARD/1中直接生成DWG图纸文件，可以生成道路设计领域的平面、纵断面、横断面、互通立交、挡墙等等施工图文件（与国内其他道路设计软件绘图的原理是一致的），如果绘制平面图、总体图等带有地形图底图的DWG图形文件，则DWG地形图文件将仅作为底图插入或引用到成果图中。
DWG开放类库：本系统还提供DWG绘图的CardScript二次开发接口类和函数，通过CARD/1的二次开发语言CardScript可以更加容易地（比在AutoCAD平台上编写控制DWG文件的程序更加容易）控制生成DWG文件。
可以在DWG文件中添加，删除，设置图层、点、直线段、多段线、文本、圆、圆弧、椭圆、标注等基本图形单元，而且我们提供生成平面、纵断面、横断面DWG图的集成功能类，如绘制轴线、平面分页、纵断面设计线、纵断面地面线、横断面、标尺、网格、刻度尺、带标尺的网格等等，用户可以基于此套系统改进或者合作开发铁路、市政等其他领域的绘图模板（可扩展任意形式的交通标志标线）。
并附有健全的帮助文档（详见《CARD-1 DWG绘图系统 CardScript类库 编程帮助手册》）。
我们做的一切工作都是为了让热爱CARD/1的用户更方便地使用CARD/1，并大幅度地提高工作效率。
为了能帮助有兴趣使用CARD/1 DWG绘图系统的单位利用CardScript开发出适合本单位的图纸文件，特编写此使用说明，望能为CARD/1的用户带来方便，尽最大可能解脱大量手工修改DWG图的繁琐工作。
目 录第一部分 集成绘图程序 (1)一 配置环境 (1)二 执行程序 (1)1 路基绘图部分 (1)1.1 平面绘图 (2)1.1.1 绘制平面图 (2)1.1.2 绘制总体图 (5)1.1.3 绘制用地图 (7)1.1.4 绘制平纵缩图 (9)1.2 纵断面绘图 (11)1.2.1 绘制纵断面简图 (11)1.2.2 绘制纵断面分图 (12)1.3 横断面绘图 (14)1.3.1 绘制横断面简图 (14)1.3.2 绘制横断面分图 (15)2 互通立交绘图部分 (16)3 附属绘图部分 (21)3.1 绘制挡墙图 (21)3.2 绘制路基排水图 (22)3.3 绘制路线透视图 (23)第二部分 DWG开放类库 (24)第一部分 集成绘图程序一 配置环境CARD/1 DWG绘图模块的主要特点就是具有自动化、灵活性和可扩展性、在绘图程序界面填写相关绘图设置参数、绘图笔设置参数之后，系统能根据这些设置自动生成*.Dwg格式总体图、用地图、平面图、轴线图、纵断面图、横断面图、挡墙图、排水图以及互通、分离式路基等相关绘图文件，以及合成图纸等，避免了手工绘图带来的错误和重复劳动，大大提高了工作效率和绘图精度。
含有DWG绘图模块的安装光盘，在安装CARD/1程序过程中会自动安装该功能。
若为后期新增DWG绘图模块，可采用CARD/1 DWG绘图模块升级包安装该功能。
切忌：除此之外其他方法安装的DWG绘图模块均不能正常使用其功能。
二 执行程序CARD/1按照以上要求配置好之后，即可直接使用集成好的绘图功能。
1 路基绘图部分依次点击【绘制图表(Z)】—>【绘制DWG成果图】—>【直接绘制DWG/DXF】菜单，便可进入路基绘图功能部分。
1.1 平面绘图1.1.1 绘制平面图点击绘制平面图后便会出现以下参数设置界面：绘图设置界面如下：绘图笔设置界面如下：主要参数说明：主界面->桩号前缀：设置桩号文本前面的前缀。
主界面->断链标识符：设置标注断链桩号时是否要绘制断链标识符。
主界面->桩间距：控制轴线上桩号标注的间距。
0表示仅标百米桩和千米桩。
主界面->图框块名：为绘图选择一个图框，此图框为块的形式，位于核心项目CARD\图框符号.DWG文件内，默认提供了三个图框块，您可以编辑这些图框块，也可按照格式建立新的图框块。
主界面->分图方式：自动分图和读取CARD/1分页两种模式，自动分图是由DWG绘图模块自动按照分图规则进行分图，与CARD/1内部分页无关。
主界面->起始、终止页码：该参数启用后，可以控制具体的绘图页码范围。
如某轴线长100Km约150张分图，你选择起始页码100，终止页码120，则仅绘制页码为100-120的分图。
主界面->追加方式：该参数控制绘图的机制，是在原图基础上继续绘制，还是新绘制一张图。
选择追加方式表示向以绘图名称为文件名的原文件里添加绘制，不选择则以绘图名称为文件名直接绘制一张新的图。
主界面->地形图·添加：点击添加，可以将原有DWG格式的地形图文件添加到界面的列表框中，可以添加多个地形图文件，这里添加的地形图将被绘制到目标图形中。
不添加则在目标图形中不绘制地形图。
主界面->参照：该参数控制添加到列表框中的地形图的绘制机制，选择参照表示地形图按照外部参照形式加载到绘图文件中，若未选则直接在绘图文件中绘制地形图。
绘图设置->里面所有的多选框均表示在绘图文件中需要绘制的元素，若未选择则不绘制该项内容。
绘图设置->标注偏置、标注位置：该参数表示标注内容距离轴线或基线的偏移距离和标注类型。
绘图设置->构造物绘制：有示意宽度和实际宽度两个选项，示意宽度表示按照一固定宽度来绘制，实际宽度表示按照构造物设计宽度来绘制。
绘图笔设置->绘图笔用来控制绘图中各元素的属性参数，如文本高度、字体、颜色等，线的粗细、颜色、类型等等。
您可以选择已经设置好的绘图笔作为绘图元素的属性控制，也可按需要修改默认值。
关于绘图界面中的参数，这里介绍过的后面不再赘述。
绘图实例：1.1.2 绘制总体图点击绘制总体图后便会出现以下参数设置界面：高级绘图界面如下:具体绘图笔设置界面同平面绘图绘图笔设置界面。
主要参数说明：绘图设置->缓和曲线、多段线点间距均表示轴线上缓和曲线绘制精度默认1m一个点，其他多段线绘制精度默认5m一个点。
绘图设置->示坡线间距、长度参数表示挖方、填方绘制示坡线的长短线间距，长线的长度；长度值设置过长时，示坡线会根据各级坡宽自动裁剪。
绘图笔设置->点击笔按钮，会进入绘图笔设置界面。
其设置同平面绘图中的介绍。
绘图实例：1.1.3 绘制用地图点击绘制用地图后便会出现以下参数设置界面：绘图高级设置界面如下：具体绘图笔设置界面同平面绘图绘图笔设置界面。
主要参数说明：绘图设置->用地标注类型、坐标前缀参数用来控制用地线文本标注的方式和标注坐标前缀的形式，可根据需要选择。
绘图设置->桩号过滤参数控制用地线文本标注的间隔， 0表示按照默认横断面线间距标注，非零则按照具体值进行标注用地文本的间距控制。
用地线点间距用来控制绘制用地线时的点间距，默认0表示按照每横断面一个点绘制多段线，非零表示按照固定值绘制多段线。
绘图设置->缓和曲线、多段线点间距均表示轴线上缓和曲线绘制精度默认1m一个点，其他多段线绘制精度默认5m一个点。
绘图实例：1.1.4 绘制平纵缩图点击绘制平纵缩图后便会出现以下参数设置界面：平面绘图参数设置界面如下: 纵断面绘图参数设置界面如下:平面绘图设置界面前面已做过介绍。
纵断面绘图设置主要参数说明：纵断面绘图设置->偏距：设置标注的文本离开默认基点的偏移距离；纵断面绘图设置->位置：设置标注的文本字头的对齐方式；纵断面绘图设置->文件设置：设置需要绘制的纵断面设计线及纵断面地面线的编号；左、右横坡中设置的横坡文件号用来为绘制超高方式提供数据；纵断面绘图设置->超高旋转轴至路面边缘宽：根据具体的横断面形式，填写正确的值，用于计算超高方式图中的超高渐变率；纵断面绘图设置->前空距离：用于控制各纵断面分页绘图中，前面不绘图的长度；纵断面绘图设置->后空距离：用于控制各纵断面分页绘图中，后面不绘图的长度；绘图实例：1.2 纵断面绘图1.2.1 绘制纵断面简图点击绘制纵断面简图后便会出现以下参数设置界面：绘图设置界面如下：具体绘图笔设置界面同平面绘图绘图笔设置界面。
主要参数说明：主界面->桩号文件、桩间距：这两个参数用来控制桩号标注，两者只能选其一来控制；如给定桩号文件号，则根据此桩号文件标注文本，如给出桩间距，则根据桩间距标注文本；桩号文件0表示不按照桩号文件控制，桩间距0表示不按桩间距控制，两者均为0仅标注千米百米桩，前提还需绘图设置中勾选公里桩、百米桩，否则不标注。
主界面->标尺控制：设置标尺刻度单位，默认2m一个刻度单位。
纵断面绘图设置->多选框均表示需要绘制的元素，若未选则不绘制该项内容。
纵断面绘图设置->标注偏距、标注位置：设置标注内容离开基点的偏移距离和标注类型。
绘图笔设置同前绘图实例：1.2.2 绘制纵断面分图点击绘制纵断面分页图后便会出现以下参数设置界面：绘图笔设置界面：具体绘图笔设置界面同平面绘图绘图笔设置界面。
主要参数说明：主界面中的参数含义同前面的介绍。
绘图笔设置->地质概况·文件号：设置需要标注的地质概况文件的编号。
绘图笔设置->栏位、栏高、精度：设置纵断面图中各分栏的排列位置，各栏的高度，数字标注的精度。
绘图笔设置->标注横向偏距、标注纵向偏距：用于设置标注带线文本时，文本离开基点的横向及纵向的便宜距离，避免文本靠的太近。
绘图实例：1.3 横断面绘图1.3.1 绘制横断面简图点击绘制横断面简图后便会出现以下参数设置界面：绘图设置界面如下：主要参数说明：主界面->标注·横向偏移、竖向偏移：用来设置标注文本离开基点的横向及竖向的偏移距离，避免文本靠太近。
主界面->网格标尺：设置横断面图中是否绘制网格，并设置网格线的横向及竖向间距。
主界面->断面高度：单个横断面绘图占用的高度。
