电磁炉电源芯片OB2226AP代换

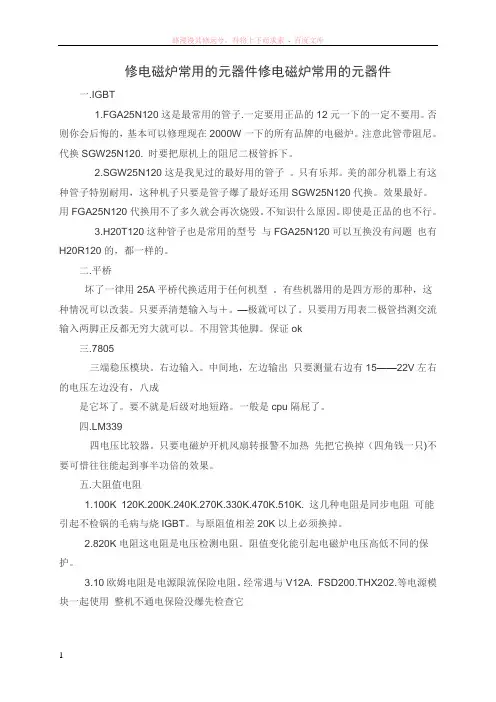

修电磁炉常用的元器件修电磁炉常用的元器件
修电磁炉常用的元器件修电磁炉常用的元器件一.IGBT1.FGA25N120这是最常用的管子.一定要用正品的12元一下的一定不要用。
否则你会后悔的，基本可以修理现在2000W一下的所有品牌的电磁炉。
注意此管带阻尼。
代换SGW25N120. 时要把原机上的阻尼二极管拆下。
2.SGW25N120这是我见过的最好用的管子。
只有乐邦。
美的部分机器上有这种管子特别耐用，这种机子只要是管子爆了最好还用SGW25N120代换。
效果最好。
用FGA25N120代换用不了多久就会再次烧毁。
不知识什么原因。
即使是正品的也不行。
3.H20T120这种管子也是常用的型号与FGA25N120可以互换没有问题也有H20R120的，都一样的。
二.平桥坏了一律用25A平桥代换适用于任何机型。
有些机器用的是四方形的那种，这种情况可以改装。
只要弄清楚输入与＋。
—极就可以了。
只要用万用表二极管挡测交流输入两脚正反都无穷大就可以。
不用管其他脚。
保证ok三.7805三端稳压模块。
右边输入。
中间地，左边输出只要测量右边有15——22V左右的电压左边没有，八成是它坏了。
要不就是后级对地短路。
一般是cpu隔屁了。
四.LM339四电压比较器。
只要电磁炉开机风扇转报警不加热先把它换掉（四角钱一只)不要可惜往往能起到事半功倍的效果。
五.大阻值电阻1.100K 120K.200K.240K.270K.330K.470K.510K. 这几种电阻是同步电阻可能引起不检锅的毛病与烧IGBT。
与原阻值相差20K以上必须换掉。
2.820K电阻这电阻是电压检测电阻。
阻值变化能引起电磁炉电压高低不同的保护。
3.10欧姆电阻是电源限流保险电阻。
经常遇与V12A. FSD200.THX202.等电源模块一起使用整机不通电保险没爆先检查它还有保险管，IGBT烧毁的话保险也基本烧了，有大、小号之分，电流一般有10A、12A、15A三种，依据最大功率来选择。
驱动管，如果用三极管驱动，几乎都是8050、8550。
电磁炉开关22A电源芯片8脚测量都是300V怎么办？
电磁炉开关22A电源芯片8脚测量都是300V怎么办？电磁炉常用的电源芯片22A，它的型号全称是VIPer22A，这是一个常用的小功率开关电源驱动芯片，芯片集成了功率开关管，输入电压合适散热良好的情况下，其最大的输出功率可以到20W。
这个电源芯片是家用电器，比如电磁炉、饮水机等非常常用的。
VIPer22A芯片简介VIPer22A芯片基本参数VIPer22A是ST公司推出的一款小功率内置开关管的开关电源驱动芯片，欧标电压输入范围内，直插封装的最大输出功率可以到20W，贴片封装的输出功率为12W；如果是宽电压输入范围，直插封装的输出功率为12W，贴片封装的输出功率为7W。
VIPer22A的工作电压范围比较宽，为9V-38V；它的开关震荡频率固定，典型值为60kHz。
VIPer22A芯片内部结构VIPer22A的内部整合了电流型PWM控制器、高压功率场效应管以及逻辑控制和保护电路等结构。
从芯片的内部结构框图能够看出，它与一般开关电源芯片有所区别，在内部开关管输入的高压端，也就是内部场效应管的漏极，通过芯片内部的电压源提供给芯片正常工作时的电压，所以芯片的启动不需要外接启动电阻，正常工作时，也可以不适用变压器的辅助绕组供电。
与其他开关电源芯片另外一点比较大的区别是，芯片内部开关管有两个源极，这两个源极的面积有区别，并且在这两个源极之间接了一个电阻，用来检测流过开关管的电流。
由于两个源极的存在，流过检流电阻上的电流并不是流过开关管的全部电流，而是按照一定比例的其中的一小部分，这样就能够大大减小电阻上的损耗，起到一定的节能作用，无需外接的检流电阻，同样也能够缩小电路板布局，节省一部分成本。
VIPer22A芯片引脚功能排序VIPer22A芯片的引脚功能如下：1、2号引脚为内部开关管的源极；3号引脚为反馈信号输入端；4号引脚为芯片的电源供电端；5-8号引脚为内部开关管的漏极。
VIPer22A芯片应用电路及工作原理上图是以22A作为主控芯片的电磁炉电源电路，这是一个非隔离型开关电源，电路原理中省略掉了交流输入的整流及滤波电路。
电磁炉IGBT管的代换
电磁炉IGBT管的代换1、替换管的代用参数大些比小的好对于功率在2000W以下的电磁炉可选用最大电流为20A 或25A的I G B T管，如25Q101等；对于功率等于或大于2000W的电磁炉应选用最大电流为40A的I G B T管，如G T40T301等。
如果一时没有大电流I G B T管，可用两只小电流的I G B T管并联(两只管的c、e、G极分别连在一起)代用。
2、注意内部是否含阻尼二极管在最高耐压、最大电流符合要求时，内含阻尼管的I G B T管可以代换不含阻尼二极管的I G B T管；若用不含阻尼二极管的I G B T管代换含阻尼二极管的I G B T管时，应在新换管的c、e极间加焊一只快恢复二极管。
型号如表所示：IGBT管好坏的检测I G B T管的好坏可用指针万用表的R x l k挡来检测，或用数字万用表的“二极管”挡来测量PN结正向压降进行判断。
检测前先将I G B T管三只引脚短路放电，避免影响检测的准确度；然后用指针万用表的两枝表笔正反测G、e两极及G、c两极的电阻，对于正常的I G B T管（正常G、C两极与G、c两极间的正反向电阻均为无穷大；内含阻尼二极管的IG B T管正常时，e、C极间均有4kΩ正向电阻），上述所测值均为无穷大；最后用指针万用表的红笔接c极，黑笔接e极，若所测值在3．5kΩl左右，则所测管为含阻尼二极管的I G B T管，若所测值在50kΩ左右，则所测I G B T管内不含阻尼二极管。
对于数字万用表，正常情况下，IGBT管的C、C极问正向压降约为0．5V。
综上所述，内含阻尼二极管的I G B T管检测示意图如图所示，表笔连接除图中所示外，其他连接检测的读数均为无穷大。
如果测得IGBT管三个引脚间电阻均很小，则说明该管已击穿损坏；若测得IGBT管三个引脚间电阻均为无穷大，说明该管已开路损坏。
实际维修中IGBT管多为击穿损坏。
2.IGBT模块的术语及其特性术语说明3.IGBT模块使用上的注意事项1. IGBT模块的选定在使用IGBT模块的场合，选择何种电压，电流规格的IGBT模块，需要做周密的考虑。
电源管理电路代换手册
电源管理电路代换手册上海明达微电子有限公司2006年版XC6201系列XC6204系列XC6209系列与本公司对应型号XC6201P252Mx *XC6204x252Mx *XC6209x252Mx *MD73R25 XC6201P282Mx *XC6204x282Mx *XC6209x282Mx *MD73R28 XC6201P302Mx *XC6204x302Mx *XC6209x302Mx *MD73R30 XC6201P332Mx *XC6204x332Mx *XC6209x332Mx *MD73R33 XC6201P362Mx *XC620x362Mx *XC6209x362Mx *MD73R36 XC6201P442Mx *XC6204x442Mx *XC6209x442Mx *MD73R44 XC6201P502Mx *XC6204x502Mx *XC6209x502mx *MD73R50 SOT-25(250mA) SOT-25(150mA) SOT-25(150mA) SOT-23-5可以直接代换。
（CE端接高电平）管脚排列一致,可以直接代换注：有*号者带使能端。
”H”高电平有效。
TOREX(特瑞仕)公司电压调整器电路代换表XC6206系列XC6206系列与本公司对应型号XC6206P152Mx XC6206P152Px MD7315XC6206P182Mx XC6206P182Px MD7318XC6206P252Mx XC6206P252Px MD7325XC6206P282Mx XC6206P282Px MD7328XC6206P302Mx XC6206P302Px MD7330XC6206P332Mx XC6206P332Px MD7333XC6206P362Mx XC6206P362Px MD7336XC6206P442Mx XC6206P442Px MD7344XC6206P502Mx XC6206P502Px MD7350 SOT-23 SOT-89 TO-92/SOT-89SOT-23-3 管脚排列一致,可以直接代换TOREX(特瑞仕)公司电压调整器电路代换表XC62FP系列(250mA) 与本公司对应型号XC62FP1502Tx XC62FP1502Px XC62FP1502Mx MD7315XC62FP1802Tx XC62FP1802Px XC62FP1802Mx MD7318XC62FP2502Tx XC62FP2502Px XC62FP2502Mx MD7325XC62FP2802Tx XC62FP2802Px XC62FP2802Mx MD7328XC62FP3002Tx XC62FP3002Px XC62FP3002Mx MD7330XC62FP3302Tx XC62FP3302Px XC62FP3302Mx MD7333XC62FP3602Tx XC62FP3602Px XC62FP3602Mx MD7336XC62FP4402Tx XC62FP4402Px XC62FP4402Mx MD7344XC62FP5002Tx XC62FP5002Px XC62FP5002Mx MD7350 TO-92 SOT-89 SOT-23 TO-92/SOT-89SOT-23-3 管脚排列一致,可以直接代换XC6213系列(150mA) XC6219系列(300mA) 与本公司对应型号*XC6213B252Mx *XC6219x252Mx *MD73R25*XC6213P282Mx *XC6219x282Mx *MD73R28*XC6213P302Mx *XC6219x302Mx *MD73R30*XC6213P332Mx *XC6219x332Mx *MD73R33*XC6213P362Mx *XC6219x362Mx *MD73R36*XC6213P442Mx *XC6219x442Mx *MD73R44*XC6213P502Mx *XC6219x502Mx *MD73R50 SOT-25 SOT-25 SOT-23-5 管脚排列一致, 可以直接代换注：有*号者带使能端。
新型美的电磁炉主电路板“断续加热”的维修
新型美的电磁炉主电路板“断续加热”的维修是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信美的新型电磁炉MC-IH-M00、MC-IH-M01、MC-IH-M02主电路板出现“断续加热”现象维修当新型美的电磁炉主电路扳出现“断续加热”现象的维修范围；1、先更换控制显示板试机？若正常，即控制显示故障更换或维修。
2、测整机三电压是否正常？若正常，请按以下方法进行维修；1）采用跳线或改线方法排除故障。
（A、由于油污粉尘漏电。
B、加热线盘加热后对同步电路的干扰。
）2）同步比较电路U2B取样电压（V+应大于V-的0.2V以上）3）电流检测电路对地电压+0.6V为正常。
4）浪涌保护电路5）高压供电电路，整流扁桥受损。
美的电磁炉屡烧ＩＧＢＴ，并且是加热３分钟左右烧，是什么原因？1、锅具锅质不符合电磁炉检锅脉冲的要求，若强行使用者；2、整机三电压不正常，特别是低压供电电路18V电压偏低、或5UF/275V、0.3UF/1200V受损；3、高压保护电路取样电阻受损；4、浪涌保护电路；5、驱动放大电路；6、控制显示板中CPU受损，均会导致以上故障。
美的MC-SH2115电磁炉断续加热故障的维修故障现象：一台美的售后送修MC-SH2115（主板码MC-IH-M02）电磁炉，上电开机时加热几分钟后出现“断续加热”故障。
故障分析当电磁炉出现“断续加热”故障时，故障范围一般多为：主电源整流供电电路+305V、电流检测电路、同路电压比较电路、及电磁炉控制板电路等元器件受损时。
同时应考虑客户在使用电磁炉时，因用力过猛按启动开关，造成控制电路板元器件焊点脱焊，或造成电路断线受损。
均导致出现以上故障。
维修方法在有配件条件下，可先更新换上控制板进行试机，若电磁炉试机正常，则控制板损坏应维修、或更换。
若电磁炉试机后故障未排除，则故障在主电路板应继续维修、或更换。

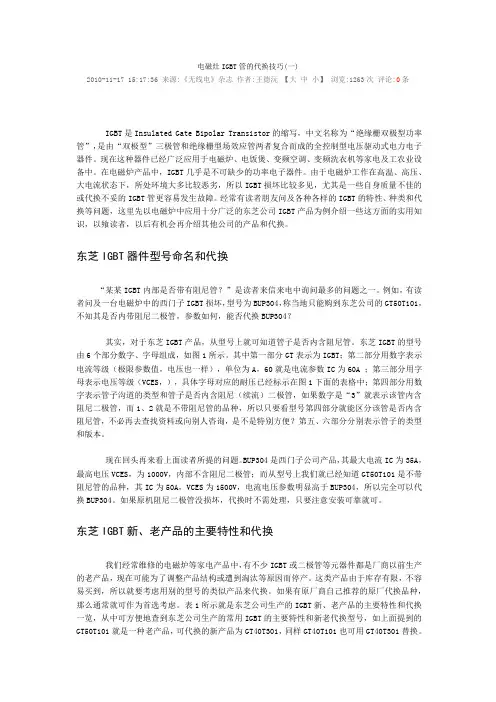

电磁灶IGBT管的代换技巧
电磁灶IGBT管的代换技巧(一)2010-11-17 15:17:36 来源:《无线电》杂志作者:王德沅【大中小】浏览:1263次评论:0条IGBT是Insulated Gate Bipolar Transistor的缩写，中文名称为“绝缘栅双极型功率管”，是由“双极型”三极管和绝缘栅型场效应管两者复合而成的全控制型电压驱动式电力电子器件。
现在这种器件已经广泛应用于电磁炉、电饭煲、变频空调、变频洗衣机等家电及工农业设备中。
在电磁炉产品中，IGBT几乎是不可缺少的功率电子器件。
由于电磁炉工作在高温、高压、大电流状态下，所处环境大多比较恶劣，所以IGBT损坏比较多见，尤其是一些自身质量不佳的或代换不妥的IGBT管更容易发生故障。
经常有读者朋友问及各种各样的IGBT的特性、种类和代换等问题，这里先以电磁炉中应用十分广泛的东芝公司IGBT产品为例介绍一些这方面的实用知识，以飨读者，以后有机会再介绍其他公司的产品和代换。
东芝IGBT器件型号命名和代换“某某IGBT内部是否带有阻尼管？”是读者来信来电中询问最多的问题之一。
例如，有读者问及一台电磁炉中的西门子IGBT损坏，型号为BUP304，称当地只能购到东芝公司的GT50T101，不知其是否内带阻尼二极管，参数如何，能否代换BUP304？其实，对于东芝IGBT产品，从型号上就可知道管子是否内含阻尼管。
东芝IGBT的型号由6个部分数字、字母组成，如图1所示。
其中第一部分GT表示为IGBT；第二部分用数字表示电流等级（极限参数值，电压也一样），单位为A，60就是电流参数IC为60A ；第三部分用字母表示电压等级（VCES，），具体字母对应的耐压已经标示在图1下面的表格中；第四部分用数字表示管子沟道的类型和管子是否内含阻尼（续流）二极管，如果数字是“3”就表示该管内含阻尼二极管，而1、2就是不带阻尼管的品种，所以只要看型号第四部分就能区分该管是否内含阻尼管，不必再去查找资料或向别人咨询，是不是特别方便？第五、六部分分别表示管子的类型和版本。
电源IC代换
发一些电源IC的代换资料DAP8A\DAP7A\LD7575\203D6\203X6\200D6可以直接代换,203d6是16v工作电压,而7575是30v ,代用要改启动电阻,可以用1200AP40直接代用OB2268,OB2269,DAP02,SG6841,SG5841DAP02\SG5841\2G684 1可以直接代换1200AP40\1200AP60\1203P60\1203AP10可以直接代换DM0465\CM0565\DM0565代换{要改电路}T O P246Y\T O P247Y可以直接代换。
大家来整理一个液晶电源的电源管理芯片集吧格式如下好了液晶品牌与型号电源管理芯片型号与封装可代换型号BENQ 71G+ 1200AP40 直插 1200AP10 1200AP60AOC 712SI EA1532A贴片三星型号忘记 DM0565R优派型号忘记 TOP245YNLG型号忘记 FAN7601飞利浦170s6 dap02alsz 贴片LG型号忘记 FAN7601 可以用LAF0001代飞利浦170s6 dap02alsz=sg6841美格WB9D7575PS清华同方XP911WD7575PS联想LXM -WL19AH LXM-WL19BH D7575PS(早期有的用:NCP1203D6) 联想LXM-17CH:1203D6方正17寸:1203D6与LD7575PS方正19寸:LD7575PSBenQ: FP94VW FP73G FP71G+S FP71G+G FP71GX等都是用:1200AP40 LG 22(南京同创):LAF001与STR W6252 。
LG 19寸:LAF001联想L193(福建-捷联代工):NCP1203D6PHILIPS 170S5FAN7601)PHILIPS 15寸(老产品):(FAN7601)LG型号忘记 FAN7601 可以用LAF0001代其他我知道的常用型号有SG6841DZ 贴片很多机器上用到SG5841SZ 贴片用SG6841DZ可以代用,DAP8A与203D6可代用还有LD7575可用203D6代用,只是1脚的对地电阻不同,LD7575是100K,203D6是24.1K,LP7552可用SG6841代用203D6 NCP1203D60R2 NCP1203D60R2G和DAP8A直接代换DAP02ALSZ与SG6841S可以互换1200AP40和1200AP60直接代换5S0765和DP104、DP704直接代换DP804和DP904直接代换2S0680和2S0880直接代换TEA1507和TEA1533直接代换LD7535兼容SG6848 (6849) / SG5701 / SG5848 /LD7535 (7550) / OB2262 (2263) / OB2278 (2279)RS2051LD7575和NCP1203、NCP1200 OB2268 SG5841 LD7552 OB2269 OB2268 RS2042CR6860兼容ACT30,CR6853兼容OB2263,CR6201兼容THX201,TFC718;CR6202兼容THX202,TFC719;CR6203兼容THX203,TFC718S。
电磁炉元器件介绍及维修步骤、方法
电磁炉元器件介绍及维修步骤、方法电磁炉常用的元器件介绍一、IGBT1.FGA25N120这是最常用的管子，一定要用正品的，12元以下的一定不要用。
否则你会后悔的，基本可以修理现在2000W一下的所有品牌的电磁炉。
注意此管带阻尼。
代换SGW25N120. 时要把原机上的阻尼二极管拆下。
2.SGW25N120这是我见过的最好用的管子。
只有乐邦、美的部分机器上有，这种管子特别耐用，这种机子只要是管子爆了最好还用SGW25N120代换。
效果最好。
用FGA25N120代换用不了多久就会再次烧毁。
不知什么原因。
即使是正品的也不行。
3.H20T120这种管子也是常用的型号与FGA25N120可以互换没有问题也有H20R120的，都一样的。
4. H20R1202，H20R120，H40T120，H25R120 等。
二、平桥坏了一律用25A平桥代换适用于任何机型。
有些机器用的是四方形的那种，这种情况可以改装。
只要弄清楚输入与＋、—极就可以了。
只要用万用表二极管挡测交流输入两脚正反都无穷大就可以。
不用管其他脚。
保证ok三、7805三端稳压模块右边输入。
中间地，左边输出只要测量右边有15——22V左右的电压左边没有，八成是它坏了。
要不就是后级对地短路。
一般是CPU 损坏了。
四、LM339四电压比较器。
电磁炉开机风扇转报警不加热，先清洗电路板并烘干；还不行就把它换掉（四角钱一只)，不要可惜往往能起到事半功倍的效果。
五、大阻值电阻1. 100K 120K.200K.240K.270K.330K.470K.510K. 这几种电阻是同步电阻。
可能引起不检锅的毛病与烧IGBT。
与原阻值相差20K以上必须换掉。
电阻功率是1W.2W 都可以。
2.820K电阻这电阻是电压检测电阻。
阻值变化能引起电磁炉电压高低不同的保护。
3.10欧姆电阻是电源限流保险电阻。
经常遇与V12A. FSD200.THX202.等电源模块一起使用，整机不通电保险没爆先检查它。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前天顾客送来一台型号JYC－21GS02九阳电磁炉，主板JYCP－21ZE－A，无低压电源，查电源芯片OB2226AP损坏。
现在新款九阳电磁炉部分采用OB2226AP 电源芯片,这种芯片，外围元件较少，采用小功率变压器。
输出的电压精准。
内部有短路保护功能，如果芯片损坏，一般不秧及周围元器件。
芯片损坏后，若没有配件也是个让人头痛的问题。
本人通过与运用了VIPer12Ａ芯片的九阳JYCP －21S55Ｃ主板开关电源电路进行参考对比，找到一种用VIPer12Ａ代换的技改方案，还能充分利用原来芯片的安装位。
VIPer12Ａ，104瓷片电容，18Ｖ稳压管各一只。
（1）将VIPer12Ａ的8、7脚向6脚折起来与6、5脚连成一体。
1脚折起来与2脚相连与3脚并联一个104瓷片电容。
3、4脚之间并联一只18Ｖ稳压管，其正极接3脚，负极接4脚。
（2）将损坏的OB2226AP芯片以及贴片电容Ｃ515、Ｒ501、Ｒ512全部拆走，将改装好的VIPer12Ａ芯片依旧安装在原来芯片安装位上：将Ｃ515元件位上的两焊点用焊锡直接相连。
在Ｒ501，Ｒ512元件位上，按图补上一根跳线，使VIPer12Ａ的4脚与Ｄ506负极相连。
此开关电源经技改后，电路基本与九阳JYCP－21S55Ｃ主板开关电源电路相同。
性能稳定。
此种技改方法对新款采用OB2226AP电源芯片的九阳电磁炉基本都适用。
对其它品牌采用OB2226AP电源芯片的电磁炉的电路图可作为参考，对缺OB2226AP电源芯片的朋友应该有点帮助。
