液晶显示器常用开关电源管理芯片介绍及维修（六）
液晶显示器常用开关电源管理芯片介绍及维修（六）3．电源故障维修方法（1）高压板单独供电、在遇到电压不稳的故障时，需要分步确定故障部位，对于一体板需要区分出是负载还是电源的问题，这就需要先确定高压板问题。
维修时，先断开电源对高压板的供电，使用外接稳压电源+12V为高压板供电，并使用一只1k 电阻接在12V与ON/OFF之间（对于LG和ACER的高压板需要同时连接ON/OFF和ADJ ），然后加电。
如果高压板能够正常点亮灯管，就可以确定高压板电路正常，那么加电后背光闪一下就灭或灯管闪烁电压不稳的故障，就是电源的问题了。
（2）屏单独供电因为高压板和屏都为负载电路，当这两部分电路出现短路时也同样会造成电源保护，所以对于屏的问题，可以拔掉屏线，再开机，如果背光能够正常点亮，指示灯正常亮，说明屏存在短路故障。
如果拔掉屏后，故障现象依旧，仍然是电压不稳，或背光亮一下就灭，那就说明不是屏的问题。
（3）驱动板单独供电在维修时也可以为驱动板单独供电，使用＋5V或＋3.3V供电，然后测量指示灯电压的变化和状态变化（亮几秒后指示灯变化，这时指示灯引脚的电压会从3.3V或5V变成1.1V以下）。
在没有按键板和屏及背光变化时，可以借助指示灯、ON/OFF信号电压、屏供电电压的变化来确定驱动板是否已经工作。
（4）不开机时拔下按键板有很多时候不开机的故障，并不是开关电源损坏或者是驱动板损坏，而是按键板有按键漏电，导致按下POWER键后，因为有按键漏电而导致POWER无效。
此时，可以拔下按键板与驱动板的连接插头，直接使用导线将POWER键与地相接，观察显示器是不是能够开机又有背光。
如果能够开机，就说明显示器不开机是按键漏电引起的。
如果仍然不能开机，那就是驱动板自身的问题了。
4．开关电源故障检修（1）电源板输出电压偏低或偏高的检修如下：电源板输出的电压偏低时，始终不能达到＋5V时，应重点检查FB 电压和次级采样电路。
从次级＋5V、+13V的电路、TL431的分压电阻、光耦、光敏三极管的外围电路、ICFB引脚电路逐一排查。
联想l193显示器说明书
联想l193显示器说明书联想l193wide最佳分辨率：1440x900。
推荐使用最佳分辨率，以获得最佳体验。
分辨率调整方法：1、XP系统：右键点击电脑桌面空白处-属性-设置-屏幕分辨率调整到所需分辨率-确定。
2、Win7系统：右键点击电脑桌面空白处-点击屏幕分辨率-屏幕分辨率界面中调整所需分辨率-保留更改。
联想L193Wide显示器的拆卸方法只需注意台座后面的标签下面有2粒螺丝钉，其它部分就和一般的显示器拆卸方法一样，详见图1、2、3所示。
必须撕下标签后才能拆卸，一般显示器标签下面是极少有螺丝。
联想L193Wide指示灯不亮维修1：电源块IC201用的是LD7575PS8脚电源电源芯片。
检查发现F201保险熔断，Q201（A2761）场效应管击穿，C201（450v100uf）滤波电容鼓包，代换所坏元件后开机电源正常亮。
A2761可以用常用等K2645、6N60、10N60等代换。
指示灯不亮维修2：检查发现300V电压未泄放，说明电源电源未启振，测量IC201（LD7575PS）的1脚0v、2脚0,3v、3脚0v、4脚0v、5脚、0v，6脚12v，7脚0v,8脚280v检查LD7575外围未见损坏，代换IC201后电源恢复正常。
指示灯不亮维修实例3：通电后电源板发出叽叽都声音，检查发现300V电压能泄放，检查发现15v整流管SB10100CT击穿，用SB1045CT代换后电源正常。
指示灯不亮维修实例4：检查就保险熔断、场效应管击穿，换后第2天开机就再次出现不通电，后来就出现屡烧Q201开关管，LD7575、400V整流滤波，尖峰吸收电容，几乎把电源初级的所有电容都换个遍也为修好，最后查出R216（201）200Ω电阻变质，换后才彻底修好。
指示灯闪不开机维修实例5：测量电源，电源板供电都只有12V 和4.1V左右波动，检查发现C216/C217（25V1000uf）、C212/C211（25V680uf）电容都鼓包了，换后供电上升为15V和5V测量驱动板上都+5V、+3.3V、+1.8V供电正常。
液晶电源IC的代换资料 2
格式如下好了"
液晶品牌与型号 电源管理芯片型号与封装 可代换型号
qBENQ 71G+ 1200AP40 直插 1200AP10 1200AP60
AOC 712SI EA1532A贴片
三星型号忘记 DM0565R
203D6 NCP1203D60R2 NCP1203D60R2G和DAP8A 直接代换
DAP02ALSZ与SG6841S可以互换
1200AP40和1200AP60直接代换
P5S0765和DP104、DP704直接代换
DP804和DP904直接代换
2S0680和2S0880直接代换
美格WB9D7575PS5
清华同方 XP911WD7575PS
联想LXM -WL19AH LXM-WL19BH D7575PS(早期有的用：NCP1203D6)
联想LXM-17CH:1203D6
方正17寸：1203D6与LD7575PS
方正19寸：LD7575PS
BenQ: FP94VW FP73G FP71G+S FP71G+G FP71GX等都是用：1200AP40
TEA1507和TEA1533直接代换
LD7535兼容 SG6848 (6849) / SG5701 / SG5848 /LD7535 (7550) / OB2262 (2263) / OB2278（2279）RS2051
LD7575和NCP1203、NCP1200 OB2268 SG5841 LD7552 OB2269 OB2268 RS20429
CR6850兼容SG6848/6849/5701/5848,OB2262/2263,LD7550/7535.

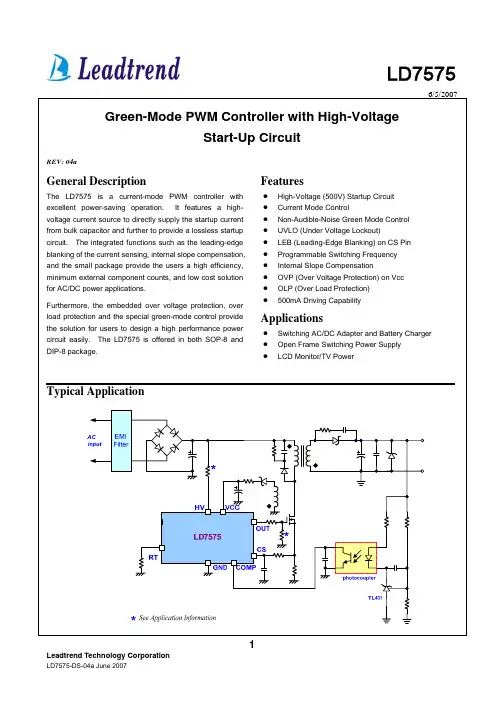

LD7575PS
121234TOP MARK YYWWPPR TO M PC SG N D34Absolute Maximum RatingsSupply Voltage VCC 30V High-Voltage Pin, HV -0.3V~500V COMP, RT, CS -0.3 ~7V Junction Temperature150°C Operating Ambient Temperature -40°C to 85°C Storage Temperature Range-65°C to 150°C Package Thermal Resistance (SOP-8) 160°C/W Package Thermal Resistance (DIP-8)100°C/W Power Dissipation (SOP-8, at Ambient Temperature = 85°C) 400mW Power Dissipation (DIP-8, at Ambient Temperature = 85°C) 650mW Lead temperature (Soldering, 10sec)260°C ESD Voltage Protection, Human Body Model (except HV Pin) 3KV ESD Voltage Protection, Machine Model 200VGate Output Current 500mACaution:Stresses beyond the ratings specified in “Absolute Maximum Ratings” may cause permanent damage to the device. This is a stress only rating and operation of the device at these or any other conditions above those indicated in the operational sections of this specification is not implied.Recommended Operating ConditionsItem Min. Max. UnitSupply Voltage Vcc 11 25 V Vcc Capacitor 10 47 µF Switching Frequency50130KHz5Electrical Characteristics(T A = +25oC unless otherwise stated, V CC =15.0V)PARAMETER CONDITIONS MIN TYP MAX UNITSHigh-Voltage Supply (HV Pin) High-Voltage Current Source Vcc< UVLO(on), HV=500V 0.5 1.0 1.5 mA Off-State Leakage Current Vcc> UVLO(off), HV=500V35µASupply Voltage (Vcc Pin) Startup Current100µAV COMP =0V 2.0 3.0 mAV COMP =3V 2.5 4.0 mA Operating Current (with 1nF load on OUT pin) Protection tripped (OLP, OVP) 0.5 mA UVLO (off) 9.0 10.0 11.0 V UVLO (on) 15.0 16.0 17.0 V OVP Level25.027.530.0VVoltage Feedback (Comp Pin) Short Circuit Current V COMP =0V 1.5 2.2 mA Open Loop VoltageCOMP pin open 6.0 V Green Mode Threshold VCOMP2.35VCurrent Sensing (CS Pin) Maximum Input Voltage 0.80 0.85 0.90 V Leading Edge Blanking Time 350 nS Input impedance 1 M Ω Delay to Output100nSOscillator (RT pin)Frequency RT=100K Ω 60.0 65.0 70.0 KHz Green Mode Frequency Fs=65.0KHz20 KHzTemp. Stability (-40°C~105°C) 3 % Voltage Stability(VCC=11V-25V)1%Gate Drive Output (OUT Pin) Output Low Level VCC=15V, Io=20mA 1 V Output High Level VCC=15V, Io=20mA 9 V Rising Time Load Capacitance=1000pF 50 160 nS Falling TimeLoad Capacitance=1000pF3060nSOLP (Over Load Protection) OLP Trip Level5.0 V OLP Delay Time (note)Fs=65KHz30mSNote: The OLP delay time is proportional to the period of switching cycle. So that, the lower RT value will set the higher switchingfrequency and the shorter OLP delay time.678Fig. 16 910Fig. 17OVP (Over Voltage Protection) on VccThe Vgs ratings of the nowadays power MOSFETs are most with maximum 30V. To prevent the Vgs from the faultFig. 19 1112Cgd i =Fig. 20Fig. 221314BOMP/N Component ValueOriginalR1A N/A R1B N/A R4A 39K Ω, 1206 R4B 39K Ω, 1206 R6 2.2Ω, 1206 R7 10Ω, 1206 R8 10K Ω, 1206 R9 10K Ω, 1206 RS1 2.7Ω, 1206, 1% RS2 2.7Ω, 1206, 1% RT 100K Ω, 0805, 1% R51A 100Ω, 1206 R51B 100Ω, 1206 R52 2.49K Ω, 0805, 1% R53 2.49K Ω, 0805, 1% R54 100Ω, 0805 R55 1K Ω, 0805 R56A 2.7K Ω, 1206 R56B N/A NTC1 5Ω, 3A 08SP005 FL1 20mH UU9.8 T1 EI-22L51 2.7µHP/N Component ValueNoteC1 22µF, 400V L-tec C2 22µF, 50V L-tec C4 1000pF, 1000V, 1206 HolystoneC5 0.01µF, 16V, 0805 C511000pF, 50V, 0805C52 1000µF, 10V L-tec C54 470µF, 10V L-tec C55 0.022µF, 16V, 0805CX1 0.1µF X-capCY1 2200pF Y-cap D1A 1N4007 D1B 1N4007 D1C 1N4007 D1D 1N4007 D2 PS102R D4 1N4007Q1 2N60B 600V, 2A CR51 SB540 ZD51 6V2C IC1 LD7575PS SOP-8 IC2 EL817B IC51 TL431 1% F1 250V, 1A Z1 N/A15Package InformationSOP-8Dimensions in MillimetersDimensions in InchSymbolsMIN MAX MIN MAXA 4.801 5.004 0.189 0.197B 3.810 3.988 0.150 0.157C 1.346 1.753 0.053 0.069D 0.330 0.508 0.013 0.020 F 1.194 1.346 0.047 0.053 H 0.178 0.229 0.007 0.009 I 0.102 0.254 0.004 0.010 J 5.791 6.198 0.228 0.244 M 0.406 1.270 0.016 0.050θ 0° 8° 0° 8°16Package InformationDIP-8Dimension in Millimeters Dimensions in Inches SymbolMinMaxMinMaxA 9.017 10.160 0.355 0.400B 6.096 7.112 0.240 0.280C ----- 5.334 ------ 0.210D 0.356 0.584 0.014 0.023E 1.143 1.778 0.045 0.070F 2.337 2.743 0.092 0.108 I 2.921 3.556 0.115 0.140 J 7.366 8.255 0.29 0.325 L 0.381 ------ 0.015 --------Important NoticeLeadtrend Technology Corp. reserves the right to make changes or corrections to its products at any time without notice. Customers should verify the datasheets are current and complete before placing order.□Revision HistoryRev. Date Change Notice00 07/21/’05 Original Specification.01 07/28/’05 1. Page 2, Remove the unexpected code “skype.lnk” before the “ordering information”.2. Page 4, Recommended operating condition, change the “min. supply voltage Vcc”from 10V to 11V since the UVLO range is from 9V to 11V.3. Page 9, Add the gate resistor on figure 15 and figure 16 to avoid misunderstanding.4. Page 11, Add the description “Figure 17 shows its operation.” In the section of “OVPon Vcc”.5. Page 13, Add “Vin=264Vac” on the title.02 10/24/’05 1. Add DIP-8 Packagea. Page 1 --- modify the general description “The LD7575 is offered in bothSOP-8 and DIP-8 package.”.b. Page 2 --- Add DIP-8 data on the “pin configuration” and “orderinginformation”.c. Page 4 --- Add DIP-8 data on the “absolute maximum rating”.d. Page 15 --- Add DIP-8 package drawing2. Add information of HV current limit resistor and gate-to-GND resistora. Page 1, 8 (figure13), 9 (figure15,16), 12, 13 --- Update the drawing, BOM andschematics for such resistors.b. Page 11, 12 --- Add the sections “Pull-Low Resistor on the Gate Pin ofMOSFET”, “Protection Resistor on the Hi-V Path” and figure 19~22.c. Page 4 --- Add negative voltage limitation of HV pin on the “absolute maximumrating”.3. Correction on the block diagrama. Page 3 --- Add flip-flop on the OVP loop to be matched with the OVP operationand add the anti-floating resistor on the output.4. Correction on the description of Over Load Protection (OLP)a. Page 10 --- Original description “Whenever….30mS (when switchingfrequency is 100KHz)”. Where the “100KHz” should be corrected to “65KHz”.Continued…1703 11/28/’05 1. Page3, Correction on the block diagram by modifying the AND gate (following thePWM comparator) to OR gate.2. Page 5, Correction on the parameters on “Gate Drive Output” because LD7575 cansupport to 500mA driving capability but the parameters in the previous datasheet arefor 300mA driving current. The output high level will be updated from min. 8V to min.9V. The rising time will be updated from max. 200nS to max. 160nS. The falling timewill be updated from max. 100nS to max. 60nS. All these parameters are forcorrection and no design change on the related circuits.04 1/22/’07 Revision: Block Diagram04a 6/5/2007 HV=500V (supplement to HV current source/ off state leakage current)18。
液晶电源管理芯片代换大全
MP2104 OCP2150-LTC3406/直接代换
AT1366/MP2104 直接代换
ACT6906-LTC3406/AT1366/直接代换
MP2104 OCP2160-LTC3407直接代换
ACT4065-ZA3020/MP1580 直接代换
1200AP40 1200AP60、1203P60
200D6、203D6 DAP8A 可互代
203D6/1203P6 DAP8A
2S0680 2S0880
3S0680 3S0880
5S0765 DP104、DP704
8S0765C DP704加24V的稳压二极管
ACT4060 ZA3020LV/MP1410/MP9141
电源IC(ZSTR-G5643D G5653D G8653D 直接代换
203D6/1203P6和DAP8A 直接代换 DM0465R。DM0565R用cm0565r代换成功 （取掉4脚的稳压二极管）
LD7575PS 可用203D6代（没试过，只是1脚的对地电阻不同，改了就可了）
LD7552可用SG6841代（不过要改4脚电阻,)
STR G5653直接用STR G8656代换 试验成功！
. FSCQ1565>1265>0765>0565
FS5Q1565>1265>0765>0565
5Q系列供电为20V,CQ系列供电为18V,5Q代换CQ系列时需拆除那个稳压二极管，短接10欧姆电阻！
STRG8656>8654>5653
OCP2160 LTC3407
OCP2576 LM2576
液晶常用电源管理芯片
1200AP40 1200AP60、1203P60200D6、203D6 DAP8A 可互代203D6/1203P6 DAP8A2S0680 2S08803S0680 3S08805S0765 DP104、DP7048S0765C DP704加24V得稳压二极管ACT4060 ZA3020LV/MP1410/MP9141ACT4065 ZA3020/MP1580ACT4070 ZA3030/MP1583/MP1591MP1593/MP1430ACT6311 LT1937ACT6906 LTC3406/A T1366/MP2104AMC2576 LM2576AMC2596 LM2596AMC3100 LTC3406/AT1366/MP2104AMC34063A AMC34063AMC7660 AJC1564AP8012 VIPer12AAP8022 VIPer22ADAP02 可用SG5841 /SG6841代换DAP02ALSZ SG6841DAP02ALSZ SG6841DAP7A、DP8A 203D6、1203P6DH321、DL321 Q100、DM0265RDM0465R DM/CM0565RDM0465R/DM0565R 用cm0565r代换(取掉4脚得稳压二极管) DP104 5S0765DP704 5S0765DP706 5S0765DP804 DP904FAN7601 LAF0001LD7552 可用SG6841代(改4脚电阻)LD7575PS 203D6改1脚100K电阻为24KOB2268CP OB2269CPOB2268CP SG6841改4脚100K电阻为2047KOCP1451 TL1451/BA9741/SP9741/AP200OCP2150 LTC3406/AT1366/MP2104OCP2160 LTC3407OCP2576 LM2576OCP3601 MB3800OCP5001 TL5001OMC2596 LM2596/AP1501PT1301 RJ9266PT4101 AJC1648/MP3202PT4102 LT1937/AJC1896/AP1522/RJ9271/MP1540SG5841SZ SG6841DZ/SG6841DSM9621 RJ9621/AJC1642SP1937 LT1937/AJC1896/AP1522/RJ9271/MP1540STRG5643D STRG5653D、STRG8653DTEA1507 TEA1533TEA1530 TEA1532对应引脚功能接入THX202H TFC719THX203H TFC718STOP246Y TOP247YV A7910 MAX1674/75 L6920 AJC1610VIPer12A VIPer22A[audio01]ICE2A165(1A/650V、31W);ICE2A265(2A/650V、52W);ICE2B0565(0、5A/650V、23W):ICE2B165(1A/650V、31W);ICE2B265(2A/650V、52W);ICE2A180(1A/800V、29W);ICE2A280(2A/800、50W)、KA5H0365R, KA5M0365R, KA5L0365R, KA5M0365RN# u) t! u1 W1 B) R, PKA5L0365RN, KA5H0380R, KA5M0380R, KA5L0380R1、KA5Q1265RF/RT(大小两种体积)、KA5Q0765、FSCQ1265RT、KACQ1265RF、FSCQ0765RT、FSCQ1565Q这就是一类得,这些型号得引脚功能全都一样,只就是输出功率不一样。
LD7575PS应用以及厂家显示器电源IC代换
该型机电源电路采用了待机功耗很低的LD7575作为电源控制芯片。
它通常应用在新型的17、19英寸液晶显示器电源电路中。
除了AOC H912W+显示器外。
采用LD7575作为电源控制芯片的还有美格WB9、清华同方XP911W、联想 LXM -WL19AH／WL19CH／WL19BH、联想HKC 988A+、海尔HT-19307／22306W等机型。
LD7575有SOP-8（LD7575 PS）和DIP-8（LD7575 PN）两种封装形式。
其内部电路框图如上图所示，各引脚功能如附表所示。
一、电源电路原理LD7575在AOC H912W+液晶显示器中的实际应用电路如下图所示。
LD7575用203D6代用要改启动电阻，LD7575可以用1200AP40,LD7575ps直接代用1.整流滤波电路220V交流电压经过共态扼流圈L901、L902、跨接线路电容C909进行EMI滤波。
其中C909用于滤除低频正态噪声。
R900、R902用于拔掉电源时对电容C909起放电作用。
220V交流经BD901桥式整流输出波动直流电经滤波电容C907滤波后，生成310V的直流电压。
负温度系数热敏电阻NRgOI用来限制启动时的电流。
防止启动电流过大烧毁保险丝。
2.启动/振荡电路刚启动开关电源时，IC901（LD7575PS）所需的启动工作电压由，±310V直流电压经过R905限流后加至IC901（8）脚实现开机启动操作。
LD7575PS开始工作后。
其（5）脚输出PWM脉冲波（该脉冲控制功率管Q900并按其工作频率进行开关动作）。
Q900工作在开关状态后，开关变压器T901在次级绕组输出整机需要的各种供电电压。
‘开关变压器T901的（1）-（3）绕组产生的高频电压经R610限流、D901整流、C911滤波后。
直接输入至LD7575PS的（6）脚作为正常工作状态的供电电压。
在正常工作时。
其LD7575PS的（6）脚必须有，14V左右的电压为芯片供电。
