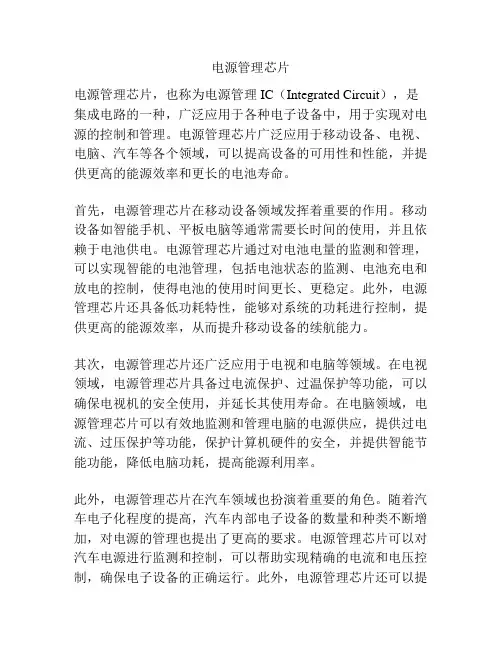

电源管理芯片电源管理芯片，也称为电源管理IC（Integrated Circuit），是集成电路的一种，广泛应用于各种电子设备中，用于实现对电源的控制和管理。
电源管理芯片广泛应用于移动设备、电视、电脑、汽车等各个领域，可以提高设备的可用性和性能，并提供更高的能源效率和更长的电池寿命。
首先，电源管理芯片在移动设备领域发挥着重要的作用。
移动设备如智能手机、平板电脑等通常需要长时间的使用，并且依赖于电池供电。
电源管理芯片通过对电池电量的监测和管理，可以实现智能的电池管理，包括电池状态的监测、电池充电和放电的控制，使得电池的使用时间更长、更稳定。
此外，电源管理芯片还具备低功耗特性，能够对系统的功耗进行控制，提供更高的能源效率，从而提升移动设备的续航能力。
其次，电源管理芯片还广泛应用于电视和电脑等领域。
在电视领域，电源管理芯片具备过电流保护、过温保护等功能，可以确保电视机的安全使用，并延长其使用寿命。
在电脑领域，电源管理芯片可以有效地监测和管理电脑的电源供应，提供过电流、过压保护等功能，保护计算机硬件的安全，并提供智能节能功能，降低电脑功耗，提高能源利用率。
此外，电源管理芯片在汽车领域也扮演着重要的角色。
随着汽车电子化程度的提高，汽车内部电子设备的数量和种类不断增加，对电源的管理也提出了更高的要求。
电源管理芯片可以对汽车电源进行监测和控制，可以帮助实现精确的电流和电压控制，确保电子设备的正确运行。
此外，电源管理芯片还可以提供短路保护、过温保护、过压保护等功能，确保汽车内部电子设备的安全性。
综上所述，电源管理芯片是现代电子设备中不可缺少的部分，其在各个领域具备重要的作用。
它不仅可以对电源进行智能管理，提高设备的可用性和性能，还可以提供更高的能源效率和更长的电池寿命。
随着电子设备的不断发展和更新，电源管理芯片的功能和性能也会不断提升，为电子设备的发展和进步提供可靠的保障。
电源管理芯片
电源管理芯片电源管理芯片是指能对电源进行管理和控制的芯片，广泛应用于移动设备、电池供电的便携式设备、办公设备等。
它能够对充电、放电、保护、监测等方面进行控制和管理。
本文将从电源管理芯片的基本原理、应用领域、市场现状和发展趋势等方面对其进行介绍。
一、电源管理芯片的基本原理电源管理芯片主要是通过对电源的电压、电流和温度等参数进行检测和控制来确保设备的稳定运行。
其基本原理包括以下几个方面：1.充电管理电源管理芯片能够监测电池的充电状态，并通过控制充电电流和充电电压等参数，确保电池的充电过程安全可靠。
同时，也可以根据电池的容量、充电需求等来控制充电的时间和速度，以最大程度地延长电池的使用寿命。
2.放电管理电源管理芯片还能够监测并控制设备的电池放电状态，以确保其安全可靠的运行。
在出现电池电量过低的情况下，还能通过自动关机等方式防止设备由于电池损坏而发生损坏。
3.保护管理电源管理芯片还拥有多种保护功能，如电池过充保护、电池过放保护、温度保护、短路保护等。
这些保护功能能够让设备在各种复杂的环境下运行更加稳定和安全，保护设备免受电池和电源的损坏。
4.监测管理电源管理芯片还能够实时监测设备的电池状态，如电压、电流和温度等参数，以及充电、放电、保护等状态。
通过这些监测，可以为设备提供更加精细的控制和管理。
二、电源管理芯片的应用电源管理芯片的应用领域非常广泛，主要包括以下几个方面：1.智能手机和平板电脑电源管理芯片是智能手机和平板电脑等移动设备关键的控制芯片之一。
在这些设备中，电源管理芯片能够监测设备的电池状态、温度、充电状态等，确保设备的稳定运行和长久使用。
2.笔记本电脑笔记本电脑中的电源管理芯片通常集成了多种控制和保护功能，如电源管理、电池充电控制、电压调节等。
和移动设备相比，笔记本电脑在功耗方面存在更大的挑战，电源管理芯片在这方面的作用更加重要。
3.医疗设备在医疗设备领域，电源管理芯片广泛应用于便携式和可植入式设备中。
pse0600用法

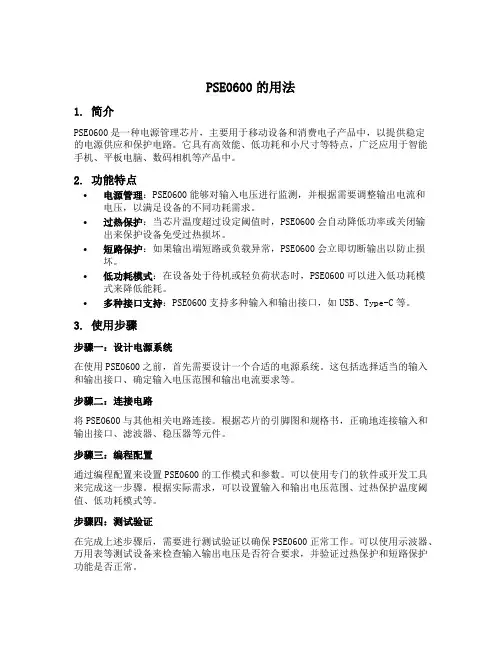

PSE0600的用法1. 简介PSE0600是一种电源管理芯片，主要用于移动设备和消费电子产品中，以提供稳定的电源供应和保护电路。
它具有高效能、低功耗和小尺寸等特点，广泛应用于智能手机、平板电脑、数码相机等产品中。
2. 功能特点•电源管理：PSE0600能够对输入电压进行监测，并根据需要调整输出电流和电压，以满足设备的不同功耗需求。
•过热保护：当芯片温度超过设定阈值时，PSE0600会自动降低功率或关闭输出来保护设备免受过热损坏。
•短路保护：如果输出端短路或负载异常，PSE0600会立即切断输出以防止损坏。
•低功耗模式：在设备处于待机或轻负荷状态时，PSE0600可以进入低功耗模式来降低能耗。
•多种接口支持：PSE0600支持多种输入和输出接口，如USB、Type-C等。
3. 使用步骤步骤一：设计电源系统在使用PSE0600之前，首先需要设计一个合适的电源系统。
这包括选择适当的输入和输出接口、确定输入电压范围和输出电流要求等。
步骤二：连接电路将PSE0600与其他相关电路连接。
根据芯片的引脚图和规格书，正确地连接输入和输出接口、滤波器、稳压器等元件。
步骤三：编程配置通过编程配置来设置PSE0600的工作模式和参数。
可以使用专门的软件或开发工具来完成这一步骤。
根据实际需求，可以设置输入和输出电压范围、过热保护温度阈值、低功耗模式等。
步骤四：测试验证在完成上述步骤后，需要进行测试验证以确保PSE0600正常工作。
可以使用示波器、万用表等测试设备来检查输入输出电压是否符合要求，并验证过热保护和短路保护功能是否正常。
步骤五：优化调整根据实际应用需求，对PSE0600进行优化调整。
可以通过修改配置参数或添加外部元件来改善性能，如增加滤波电容、调整稳压器参数等。
4. 注意事项•在使用PSE0600之前，务必详细阅读芯片的规格书和应用指南，了解其特性和使用要求。
•注意避免超过PSE0600的最大工作电压和电流范围，以免损坏芯片。
如何正确使用电源管理芯片设计电子电路
如何正确使用电源管理芯片设计电子电路在现代电子设备中，电源管理芯片（Power Management IC，简称PMIC）起着至关重要的作用。
电源管理芯片能够提供稳定、高效的电源给电子电路，保护电路免受过电流、过电压等问题的侵害。
正确地使用电源管理芯片对于电子电路的设计至关重要。
本文将介绍如何正确使用电源管理芯片设计电子电路，以确保电路的稳定性和可靠性。
一、认识电源管理芯片电源管理芯片是一种专门用于管理和控制电源的集成电路。
它通常由电源调节器、开关器件、保护功能等模块组成。
电源调节器用于稳定电压和电流的输出，开关器件用于实现高效转换，保护功能用于保护电路免受异常情况的影响。
二、选择适合的电源管理芯片在设计电子电路时，首先要根据电路的需求选择适合的电源管理芯片。
要考虑以下几个方面：1. 输入电压范围：电源管理芯片能够工作的输入电压范围应该与电路的输入电压需求相匹配，否则可能会导致芯片无法正常工作或过载。
2. 输出电压：根据电路的需求选择合适的输出电压范围。
电源管理芯片通常具有可调节输出电压的功能，可以根据需要进行设置。
3. 输出电流：电源管理芯片的输出电流能力应该与电路所需的最大电流相匹配，以确保电路正常运行。
4. 效率和功率损耗：选择功率转换效率高、功率损耗低的电源管理芯片，可以减少电路的能耗和发热，提高系统的整体性能。
三、正确布局电源管理芯片在电子电路的布局中，电源管理芯片的位置非常重要。
以下是布局电源管理芯片的几点注意事项：1. 将电源管理芯片尽可能靠近电源输入端。
这样可以减少输入线路的电阻和电感，提高电路的稳定性和响应速度。
2. 电源管理芯片的输入和输出引脚应该尽可能短，减少电阻和电感对电路的影响。
3. 在布局过程中，要注意将电源管理芯片与其他敏感组件（如模拟音频电路、射频电路等）相隔一定距离，以避免互相干扰。
四、注意电源管理芯片的散热电源管理芯片在工作过程中会产生较多的热量，因此要注意散热，以保证芯片的正常工作。
pw5100芯片大电流电路
pw5100芯片大电流电路
PW5100芯片是一种高性能、低功耗的电源管理集成电路，常用
于移动设备和便携式电子产品中。
PW5100芯片的大电流电路通常用
于供电给高功率负载或需要大电流输出的应用。
这种大电流电路通
常需要考虑以下几个方面：
1. 输出电流能力，PW5100芯片的大电流电路需要具有足够的
输出电流能力，以满足负载的需求。
通常需要根据具体的负载需求
选择合适的输出级别和配置。
2. 稳定性和效率，大电流电路需要保持稳定的输出电压和电流，以确保负载正常工作并且不受电源波动的影响。
同时，高效率也是
一个考虑因素，以减少能量损耗并延长电池寿命。
3. 过流保护和热管理，PW5100芯片的大电流电路通常需要具
备过流保护功能，以防止负载过载时损坏电路。
同时，热管理也是
重要的，需要考虑如何有效地散热，以确保电路在高负载时不过热。
4. 输入电压范围，大电流电路通常需要支持较宽的输入电压范围，以适应不同的电源输入情况，例如电池供电和外部适配器供电。
在设计PW5100芯片的大电流电路时，需要综合考虑以上因素，并根据具体的应用需求进行合适的设计和配置。
同时，也需要严格遵循PW5100芯片的规格书和设计指南，以确保电路的稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
便携产品常用电源管理芯片的应用指南2007-09-0800:49便携产品常用电源管理芯片•低压差稳压器（LDO Linear Regulators）LDOVLDO;•基于电感器储能的DC/DC Converters(Inductor Based Switching Regulators) BuckBoostBuck-Boost;•基于电容器储能的Charge Pumps(Switched Capacitor Regulators);;•电池充电管理Battery Chargers;•锂电池保护Lithium Battery Protection;电源管理芯片选用思考•选用生产工艺成熟、品质优秀的生产厂家产品;•选用工作频率高的芯片,以降低成本周边电路的应用成本;•选用封装小的芯片,以满足便携产品对体积的要求;•选用技术支持好的生产厂家,方便解决应用设计中的问题;•选用产品资料齐全、样品和DEMO申请用易、能大量供货的芯片;•选用产品性能/价格比好的芯片;LDO线性低压差稳压器LDO线性低压差稳压器是最简单的线性稳压器,由于其本身存在DC无开关电压转换,所以它只能把输入电压降为更低的电压。
它最大的缺点是在热量管理方面,因为其转换效率近似等于输出电压除以输入电压的值。
例如,如果一个驱动图像处理器的LDO输入电源是从单节锂电池标称的3.6V,在电流为200mA时输出1.8V电压,那么转换效率仅为50%,因此在手机中产生了一些发热点,并缩短了电池工作时间。
虽然就较大的输入与输出电压差而言,确实存在这些缺点,但是当电压差较小时,情况就不同了。
例如,如果电压从1.5V降至1.2V,效率就变成了80%。
当采用1.5V主电源并需要降压至1.2V为DSP内核供电时,开关稳压器就没有明显的优势了。
实际上,开关稳压器不能用来将1.5V电压降至1.2V,因为无法完全提升MOSFET(无论是在片内还是在片外)。
标准低压差(LDO)稳压器也无法完成这个任务,因为其压差通常高于300mV。
理想的解决方案是采用一个非常低压差(VLDO)稳压器,输入电压范围接近1V,其压差低于300mV,内部基准接近0.5V。
这样的VLDO稳压器可以很容易地将电压从1.5V降至1.2V,转换效率为80%。
因为在这一电压上的功率级通常为100mA左右,那么30mW的功率损耗是可以接受的。
VLDO的输出纹波可低于1mVP-P。
将VLDO作为一个降压型开关稳压器的后稳压器就可容易地确保低纹波。
开关式DC/DC升降压稳压器•当输入与输出的电压差较高时,开关稳压器避开了所有线性稳压器的效率问题。
它通过使用低电阻开关和磁存储单元实现了高达96%的效率,因此极大地降低了转换过程中的功率损失。
•选用开关频率高的DC/DC可以极大地缩小外部电感器和电容器的尺寸和容量,如超过2MHz的高开关频率。
•开关稳压器的缺点较小,通常可以用好的设计技术来克服。
但是电感器的频率外泄干扰较难避免,设计应用时对其EMI辐射需要考虑。
•开关式DC/DC升降压稳压器按其功能分成Buck开关式DC/DC降压稳压器、Boost开关式DC/DC升压稳压器和根据锂电池的电压从4.2V降低到2.5V能自动切换降升压功能的Buck-Boost开关式DC/DC升降压稳压器。
电荷泵（Charge Pump）电容式电荷泵通过开关阵列和振荡器、逻辑电路、比较控制器实现电压提升,采用电容器来贮存能量。
电荷泵是无须电感的,但需要外部电容器。
工作于较高的频率,因此可使用小型陶瓷电容(1μF),使空间占用最小,使用成本低。
电荷泵仅用外部电容即可提供±2倍的输出电压。
其损耗主要来自电容器的ESR(等效串联电阻)和内部开关晶体管的RDS（ON）。
电荷泵转换器不使用电感,因此其辐射EMI可以忽略。
输入端噪声可用一只小型电容滤除。
它输出电压是工厂生产时精密予置的,调整能力是通过后端片上线性调整器实现的,因此电荷泵在设计时可按需要增加电荷泵的开关级数,以便为后端调整器提供足够的活动空间。
电荷泵十分适用于便携式应用产品的设计。
从电容式电荷泵内部结构来看,它实际上是一个片上系统。
线性稳压器与开关稳压器的比较线性稳压器与开关稳压器的比较可从下表清楚看到。
LDO的内部结构从图1中可以看到,LDO电流主通道在其内部是有一个MOSFET加一个过流检测电阻组成,肖特基二极管作反相保护,输出端的分压电阻取出返馈电去控制MOSFET的流通电流大小,EN 使能端可从外部去控制它的工作状态,内部还设置过流保护、过温保护、信号放大、POWER-OK、基准源等电路,实际上LDO已是一多电路集成的SOC。
LDO的ESD>4KV,HBM ESD>8KV。
图2可见它的应用实例。
图1LDO的内部结构低压差稳压器(LDOs)的应用低压差稳压器的应用象三端稳压一样简单方便,一般在输入、输出端各加一个滤波电容器即可。
电容器的材质对滤波效果有明显影响,一定要选用低ESR的X7R&X5R陶瓷电容器。
关于低压差稳压器(LDOs)制造工艺•LDO低压差稳压器串联使用,它不是一个开关,也不是传递一个比输出电压更高的电压;一些LDO使用双极晶体管（Bipolar）工艺,从根本上来说,Bipolar和CMOS工艺二者在功能上没有区别,可是有一些内在的性能差别,成本不同;LDO布线考虑：降低噪音和纹波LDO布线设计要点是考虑如何降低PCB板上的噪音和纹波,如何走好线是一个技巧加经验的工艺性细活,也是设计产品成功的关键之一。
图3说明了如何设计走线电路图,掌握好电流回流的节点,有效的控制和降低噪音和纹波。
优化布线方案是值得参考的。
图4说明了PCB板布线（Layout）的设计技巧,被推荐的布线方案解决了电流回流路径不良引出的噪音和纹波。
典型布线方案优化布线方案图3布线电路方案考虑Buck开关式DC/DC降压稳压器内部结构从图5的Buck开关式DC/DC降压稳压器内部拓扑结构来看,这是一种采用恒定频率、电流模式降压架构,内置主（P沟道MOSFET）和同步（N沟道MOSFET）开关。
PWM控制的振荡器频率决定了它的工作效率和使用成本。
DC/DC应用电路设计思考图6Buck开关式DC/DC应用线路设计图6给出了Buck开关式DC/DC应用线路设计,需要注图中粗线的部分：☺粗线是大电流的通道;☺选用MuRata,Tayo-Yuden,TDK&AVX品质优良、低ESR的X7R&X5R陶瓷电容器;☺在应用环境温度高,或低供电电压和高占空比条件下（如降压）工作,要考虑器件的节温和散热。
图7给出了Buck开关式DC/DC应用PCB设计的实例,特别需要注意：☺SW vs L1距离<4mm☺Cout vs L1距离<4mm☺SW、Vin、Vout、GND的线必须粗短。
PCB板设计要点要得到一个运作稳定和低噪音的高频开关稳压器,需要小心安排PCB板的布局结构,所有的器件必需靠近DC/DC,可以把PCB板按功能分成几块,如图所示。
1)保持通路在Vin、Vout之间,Cin、Cout接地很短,以降低噪音和干扰;2）R1、R2和CF的反馈成份必须保持靠近VFB反馈脚,以防噪音;3）大面积地直接联接2脚和Cin、Cout的负端。
DC/DC的应用1）APS1006应用于MCU/DSP核(Core)供电2）DC/DC应用于0.8-1.8”微硬盘供电4）APS1006、APS4070在智能手机上的应用电荷泵应用技巧电荷泵是一种无幅射的有效升压器件,它不使用电感器而使用电容器作为储能器件。
在设计应用时需要注意电容器的容量和材质对输出纹波的影响。
外部电容器的容量关系到输出纹波,在固定的工作频率下,太小的电容容量,将使输出纹波增大。
图12图例是说明同一电荷泵的电容器容量影响输出纹波。
输出纹波大小与电容器材料介质有关,外部电容器的材料类型关系到输出纹波,图13图例是说明同一电荷泵,使用相同的容量和尺寸而不同材料类型的电容器,输出纹波的结果。
在工作频率固定,电容器容量相同的情况下,优良的材料介质,将有效地降低纹波。
选用低ESR的X7R& X5R陶瓷电容器是一种比较好的选择。
LCM需要MCM电源模块LCM（LCD Module）是目前CP、MP3/MP4、PMP需求量较大的产品,在有限的PCB面积上,需要按装LCD屏、数码相机的镜头和闪光灯、Audio DAC等器件,因此它需要封装很小的多芯片组合的电源模块（MCM）,以减小电源IC所占PCB的面积,而手机产品又要求这些电源IC对RF几乎无干扰。
图14说明了这种电源模块与LCM负载的关系。
锂电池充电IC内部架构锂电池充电IC是一个片上系统（SOC）,由图15可以看到它由读取使能微控制器、2倍涓流充电控制器、电流环误差放大器、电压环误差放大器、电压比较器、温度感测比较器、环路选择和多工驱动器、充电状态逻辑控制器、状态发生器、多工器、LED信号发生器、MOSFET、基准电压、电源开机复位、欠电压锁定、过流/短路保护等十多个不同功能的IC 整合在一个晶元上。
它是一个高度集成、智能化芯片。
锂电智能充电过程：涓流充à恒流充à恒压充à电压检测（图16）,因此电路设计的关键是要做到：充分保护、充分充电、自动监测、自动控制。
锂电池保护IC锂电池保护电路是封装在锂电池包内的,它由一颗锂电池保护IC和二颗MOSFET组成,如图17所示。
锂电池保护电路简单工作原理如下：•正常装态M1、M2均导通;•过充电时M2OC脚由高电位转至低电位,电闸关闭,截止充电,实现过充电保护;•充电电流方向P+àP-;•过放电时M1OD。
