CCM直线滑台-同步带型及丝杆型选型手册
线性滑台模组如何选型
线性滑台模组如何选型
鼎诚线性滑台模组如何选型，线性滑台模组选型匹配将影响其使用性能及其使用寿命，以下是选型时需要注意的几大问题
一、负载：水平负载多少、垂直负载多少、是否有悬臂（悬臂长度多少）
二、精度：定位精度、往复定位精度
三、速度：单程速度或往复速速、往复频率-1分钟来回运行多少次注：加减速时间（同步带滑台加减速0.2秒-1.0秒、丝杆滑台加减速0.2秒-0.6秒），运行速度越快，加减速时间设置就越大。
四、行程：有效行程、最大（是否需要保留含预留行程-主要针对同步带模组）
五、结构：单轴使用、多轴组合使用
六、用途及使用场景
七、电机选配：由负载、速度等选配减速机及电机。

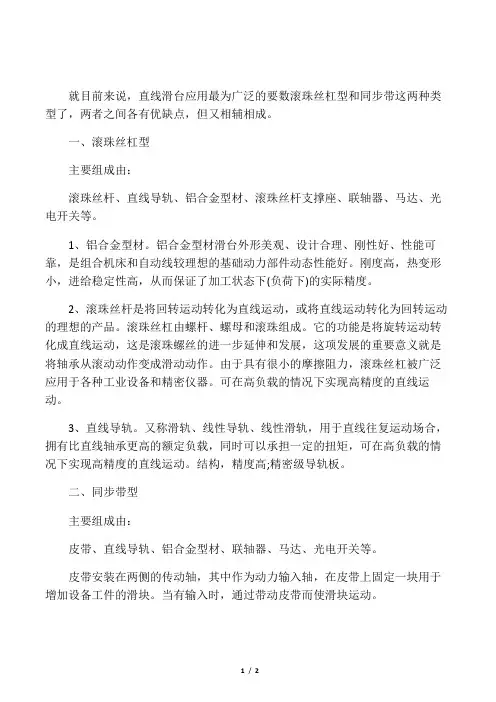

直线滑台常见的两种类型及特点
就目前来说，直线滑台应用最为广泛的要数滚珠丝杠型和同步带这两种类型了，两者之间各有优缺点，但又相辅相成。
一、滚珠丝杠型主要组成由：滚珠丝杆、直线导轨、铝合金型材、滚珠丝杆支撑座、联轴器、马达、光电开关等。
1、铝合金型材。
铝合金型材滑台外形美观、设计合理、刚性好、性能可靠，是组合机床和自动线较理想的基础动力部件动态性能好。
刚度高，热变形小，进给稳定性高，从而保证了加工状态下(负荷下)的实际精度。
2、滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
可在高负载的情况下实现高精度的直线运动。
3、直线导轨。
又称滑轨、线性导轨、线性滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。
结构，精度高;精密级导轨板。
二、同步带型主要组成由：皮带、直线导轨、铝合金型材、联轴器、马达、光电开关等。
皮带安装在两侧的传动轴，其中作为动力输入轴，在皮带上固定一块用于增加设备工件的滑块。
当有输入时，通过带动皮带而使滑块运动。
精度取决于其中的皮带质量和组合中的加工过程，动力输入的控制对其精度同时会产生影响，精度一般高于0.1mm因此对于不同的生产工艺要求，采用各自需要的同步带型，可以控制生产成本。
可以根据不同的负载需要选择增加刚性导轨来提高刚性。
不同规格负载上限不同。
通常经过特定的设计，在其一侧可以控制皮带运动的松紧，方便设备在生产过程中的调试，同步带型的松紧控制均在左右边，一般采用螺丝控制。
CCM直线滑台
CCM直线滑台-同步带滑台和丝杆滑台的区别CCM直线滑台产品共有两类:1.同步带滑台 : W45A-5、W40-10、 W45-15、 W50-20、 W60-30;2.丝杆滑台: S35-50/ S35-100/ S35-150Ø负载: 5 - 35 KgØ扭矩: 2 - 15NmØ速度: 1.5 m/sØ线性精度: 同步带滑台< 0.05mm; 丝杆滑台<0.02mmØ重复定位精度: 同步带滑台<0.07mm; 丝杆滑台<0.02mmØ模组长度: 同步带滑台总长可定制300 - 6000mm; 丝杆滑台固定长度50mm-150mmØ模组材质: 铝合金Ø自清洁功能Ø自由组建Ø 3低: 低摩擦，低噪音，低抖动Ø 3 高: 高质量，高绩效，高性价比Ø应用范围: 延时摄影，喷胶机，喷涂机，注塑机，打标机，CNC切割机，伐木机，激光雕刻机，激光切割机，3D打印机，自动化生产线，iPad检测机，实验测试设备，天文光学测试仪，医疗检测对于同步带滑台和丝杆滑台两者之间的区别可能很多用户都难以区分，供应CCM滑台模组产品的东莞市远程自动化公司工程师认为其实在实际运用中同步带传动的定位精度要比滚珠丝杆低。
丝杆滑台即由电机通过联轴器驱动滚珠丝杠转动，进而推动固定在直线导轨上的滑块前后移动。
丝杆滑台具有定位精度高，摩擦力小，刚性高，负载能力强特点。
可是速度方面，取决于电机的转速和丝杠导程的大小。
丝杠导程越大，相同的电机输出速度下单轴机械手滑块移动的速度也越大。
所以速度方面比同步带滑台要慢。
同步带滑台是由电机驱动同步带的主动轮转动，进而有皮带带动直线导轨上的滑块前后移动。
同步齿形带具有噪音低，移动速度快，成本较低等特点。
速度方面，一般可以实现比滚珠丝杠更高的速度。
同时没有临界速度的限制，在长行程传送方面具有更加的性价比。
丝杆模组选型手册
丝杆模组选型手册一、丝杆模组概述丝杆模组作为一种重要的传动装置，广泛应用于各种工业设备、自动化生产线和精密仪器等领域。
它由丝杆、螺母、轴承、支架等组成，具有传动比稳定、精度高、承载能力强等特点。
在实际应用中，根据不同的需求，选择合适的丝杆模组至关重要。
二、丝杆模组选型要点1.了解应用场景：在进行丝杆模组选型时，首先要明确其在设备中的应用场景，如直线运动、旋转运动等，以便选择合适的类型。
2.确定负载能力需求：根据设备的工作负荷和运行条件，选择具备足够负载能力的丝杆模组。
负载能力过低会导致传动失效，过高则可能导致浪费成本。
3.选择合适的丝杆规格：根据实际需求，选择合适的丝杆直径、螺纹间距等规格。
丝杆规格的选择应综合考虑负载能力、运动速度、安装空间等因素。
4.考虑驱动方式：驱动方式的选择直接影响到丝杆模组的运行效率和稳定性。
常见的驱动方式有手动驱动、电动驱动、气动驱动等，可根据设备的具体需求选择。
5.确定防护等级：根据设备的工作环境，选择合适的防护等级。
防护等级越高，防护性能越好，但同时成本也会增加。
三、常见丝杆模组品牌及特点1.德国INA：INA作为全球知名的轴承制造商，其丝杆模组产品具有高精度、高负载能力、长寿命等特点。
2.日本THK：THK是一家专业生产线性运动产品的公司，其丝杆模组以高精度、高刚性、低噪音等特点受到广泛好评。
3.中国台湾上银：上银科技公司生产的丝杆模组具有优良的性价比，产品广泛应用于各类自动化设备。
四、选型案例分析以下以一个实际案例为例，详细说明丝杆模组的选型过程。
1.应用场景：一台自动化生产线上的滑台需实现直线运动，承载重量为50kg，运动速度为100mm/s。
2.选择丝杆规格：根据负载能力和运动速度，选择直径为40mm、螺纹间距为10mm的丝杆。
3.驱动方式：考虑到生产线的连续运行需求，选择电动驱动方式。
4.防护等级：由于生产线工作环境较为恶劣，选择防护等级为IP65。
5.品牌选择：综合考虑性能、价格和售后服务，选择德国INA品牌的丝杆模组。
同步带选型手册(1)
同步带选型手册1. 引言本手册旨在为读者提供有关同步带选型的详细指导和建议。
同步带作为传动元件的一种，广泛应用于各种机械设备中。
正确选择合适的同步带对于机械设备的正常运行至关重要，因此本手册将介绍同步带的基本原理、选型方法以及一些实用的选型技巧。
2. 同步带的基本原理同步带是一种通过齿轮与带子的齿槽相互咬合来传递动力的传动装置。
其主要由带体、齿和背面组成。
同步带通过齿与齿轮的咬合来传递动力，具有传动精度高、运转平稳和噪音小等特点。
同步带通常由橡胶或聚氨酯等材料制成，具有较好的耐磨性和耐油性。
3. 同步带的选型方法3.1 载荷计算在选型同步带之前，首先需要进行设计载荷的计算。
设计载荷是指在机械设备运行时同步带所承受的最大力量和转矩。
在进行载荷计算时，需要考虑诸如工作转矩、工作力和工作速度等因素。
3.2 同步带型号选择根据设计载荷的计算结果和实际应用需求，可以选择合适的同步带型号。
同步带的型号通常由带宽、齿距、齿型和齿数等参数来表示。
不同的型号适用于不同的应用场景，例如高扭矩、高速运转或高环境温度等。
3.3 带具选择同步带的带具选择是指选用同步带的具体材料和结构。
带具的选择应根据实际工作环境、工作条件和预期寿命等因素进行。
常见的带具材料有橡胶和聚氨酯等，根据不同的要求可以选择合适的带具结构，如V型、圆形或多楔形等。
3.4 齿轮选择同步带与齿轮的齿形和齿距必须匹配才能确保传动的正常工作。
在选型齿轮时，需要根据同步带的齿型和齿距来选择合适的齿轮参数，包括模数、齿数和齿轮材料等。
4. 同步带选型技巧4.1 典型应用案例参考参考典型应用案例可以对同步带的选型和应用有更深入的了解。
可以从相似的应用场景中寻找类似需求，借鉴其他成功的选型经验和实践。
4.2 厂商技术支持在选型过程中，可以寻求厂商的技术支持和指导。
由于同步带是一种专业的传动元件，厂商通常拥有丰富的经验和专业知识，可以提供准确的选型建议和解决方案。
4.3 资源整合在选型过程中，可以整合各种资源来获取更全面的信息。
丝杆模组选型手册
丝杆模组选型手册
（原创版）
目录
1.丝杆模组选型手册概述
2.丝杆模组的分类和特点
3.丝杆模组的选型要点
4.丝杆模组的安装与维护
5.丝杆模组的发展趋势
正文
【丝杆模组选型手册概述】
丝杆模组选型手册是一本针对丝杆模组的选用、安装和维护的专业指南。
本文将详细介绍丝杆模组的分类和特点、选型要点、安装与维护方法，并展望丝杆模组的发展趋势。
【丝杆模组的分类和特点】
丝杆模组根据其结构和功能可以分为以下几类：
1.滚珠丝杆模组：具有高效、高精度、高速的特点，广泛应用于工业机器人、数控机床等领域。
2.螺纹丝杆模组：具有结构简单、成本较低的特点，适用于一般精度要求的传动系统。
3.直线丝杆模组：具有运动平稳、无噪声的特点，常用于直线运动传动系统。
【丝杆模组的选型要点】
选择丝杆模组时，需要考虑以下因素：
1.负载能力：根据实际应用场景选择合适的丝杆模组，以保证其在承受负载时不易损坏。
2.精度要求：根据设备的精度要求选择相应精度级别的丝杆模组。
3.运动速度：根据设备的运动速度要求选择适合的丝杆模组，以保证其使用寿命和性能。
4.工作环境：考虑丝杆模组在不同环境条件下的适应性，如防尘、防水、抗腐蚀等性能。
【丝杆模组的安装与维护】
1.安装：在安装丝杆模组时，要确保模组与驱动器、电机等部件的连接牢固可靠，同时保证模组的直线运动轨迹顺畅。
2.维护：定期对丝杆模组进行清洁和润滑，以降低磨损、延长使用寿命。
注意观察丝杆模组的运行状态，如有异常应及时处理。
CCM直线滑台模组－同步带型及丝杆型产品介绍
公司简介东莞市远程自动化科技有限公司携手香港CCM工业部件研究室，供应最高性价比的工业自动化线性驱动模组。
CCM牵手欧洲工业设计师，专注细节，以现代工业简约设计理念，专注工业自动化组件的创意研发及小批量制作。
CCM开发自有知识产权的工业部件产品，每款产品均有多个专利交叉保护。
CCM欢迎企业应用其核心垄断性专利技术开发或生产相关产品，借此推进CCM专利技术的广泛应用。
CCM更在全球范围寻求合作伙伴,独占性生产、销售其专属创意，提升合作伙伴的市场竞争力。
CCM擅长电子、医疗、家具、塑胶、鞋业箱包、五金制造等行业客户所需的工业轻型自动化导轨组件的设计开发，也开展特种专用轻型导轨的计研发。
CCM的显著特征是其开放的合作研发体系，CCM乐见与众多研发、生产及应用,与企业开展联合开发。
集众家之创意智慧技能经验，共同构筑垄断性技术围栏，颠覆习俗创新需求，从容应对市场选择。
产品特征高性价比精巧型驱动模组香港工业设计师专属创意多国商标注册及专利保护促进产业升级减用工依赖欧洲现代简约设计理念跨国供应链超高性价比极高直度及扭拧度控制调校简单低噪自维护预留安装螺孔与连接槽完备安装附件任您选用--------------------------------------------------------------------------------------------------------------------目前规格有：W40、W45、W50、W60等4款同步带模组。
运行速度：0.00003-2米/秒。
结构长度220mm、280mm。
直线度扭拧度≤0.1mm/米。
另有S35-50、S35-100、S35-150丝杆模组，重复定位精度0.02mm；额定负载5KG；导程2.5mm；适用扭矩≤1N.M(适用42系列步进电机)。
CCM直线模组是集成的执行组件（已经包括梁、轨、滑块、驱动轮组、同步带等）可选配件：地脚、电机连接笼、电机转接板、膜片联轴器、传动轴、减速轮套装、可添加滑块以增加工位或负载---------------------------------------------------------------------------------------------------------------------W40直线模组用于轻载工况--梁宽40mm单个滑块标定负载10KG导程75mm适用扭矩≤2N.M(适用57步进电机、200W伺服电机、直流无刷电机)制作长度：0.3-4.0米---------------------------------------------------------------------------------------------------------------------W45直线模组用于轻载工况--梁宽45mm单个滑块标定负载5KG导程75mm适用扭矩≤2N.M(适用42/57步进电机、200W伺服电机、直流无刷电机)制作长度：0.3-4.0米---------------------------------------------------------------------------------------------------------------------W50直线模组用于轻载工况--梁宽50mm单个滑块标定负载20KG导程90mm适用扭矩≤4N.M(适用57/86步进电机、400W伺服电机、直流无刷电机)制作长度：0.3-60米---------------------------------------------------------------------------------------------------------------------W60直线模组用于轻载工况--梁宽60mm单个滑块标定负载30KG导程75mm适用扭矩≤4N.M(适用57/86步进电机、400W伺服电机、直流无刷电机)制作长度：0.3-6.0米---------------------------------------------------------------------------------------------------------------------S35-150直线模组重复定位精度0.02mm额定负载5KG导程2.5mm适用扭矩≤1N.M(适用42系列步进电机)额定行程150mm；实际行程145mm重量1kg---------------------------------------------------------------------------------------------------------------------S35-100直线模组重复定位精度0.02mm额定负载5KG导程2.5mm适用扭矩≤1N.M(适用42系列步进电机)额定行程100mm；实际行程98mm重量0.95kg---------------------------------------------------------------------------------------------------------------------S35-50直线模组重复定位精度0.02mm额定负载5KG导程2.5mm适用扭矩≤1N.M(适用42系列步进电机)额定行程50mm；实际行程40mm重量0.9kg----------------------------------------------------------------------------------------------------------------------应用领域各类自动化生产线、自动化设备、点胶、喷涂、焊接、包装、搬运、喷绘、打印、激光载床、光伏背板切割刻膜机、输送机械手、延时摄影导轨、辅助设备、电动滑台、科研试验、功能演示等。
丝杠水平运动选型计算表格
PB 2 ) 2
kgm2
= 7.59905E-
kgm2
= 3.04971E-05
连轴器惯量
1 mDC 2 J C= 8
= 0.0025 kgm
2
总负荷惯量
JL= JL+JB+JC = 0.002606488 kgm2
启动转矩
2 Nm( Jm Jl ) TS= 60t1 = 0.931544135 Nm
TM= (TL+TS)*S = 1.035525121
安全系数
S=
1
5)必须转矩 必须转矩 电机惯量 Nm J M= 0.0011 kgm2
6)电机选择 根据计算，初步确定电机型号，然后输入转子惯量，确认TM
7)负荷与电机惯量比 惯量比
I1=
2.369534252
8)负荷与减速机惯量比 当负荷与电机惯量比>5时，考虑采用减速装置，提高惯量匹配 折算后的惯量比 I2= 0.148095891 减速机减速比 i＝ 4
丝杠水平运动选型计算表格
机械结构参数： 速度： 滑动部分质量 丝杠长度 丝杠直径 丝杠导程 连轴器质量 连轴器直径 摩擦系数 移动距离 机械效率 定位时间 加减速时间比 外力 移动方向与水平轴夹角 1)速度曲线 加速时间 2)电机转速 NM = Vl /PB = 600 3)负荷转矩计算 rpm Vl= M= LB= DB= PB= MC DC μ= L= η= 3 m/min 120 kg 0.6 m 0.016 0.005 2 0.1 0.1 0.3 0.9 m m kg m m * * * * * * * * * * * 其他常数 G= pi= 丝杠密度 ρ= 9.8 m/s 3.1416 7900 kg/m g/
韩国c&l线性模组滑台选型资料
Moving the future……KAISEN Technology is a company specialize in the factory automation industries and we have a team of experience engineers to provide total solutions to our customer for their factory automation needs. Our mission is to provide our customer with the most cost effective solution from our product line and build up a strategic partnership with our potential customer.Mechatronics Products Division 机电一体化产品线Linear Belt Actuator 直线模组滑台（同步带驱动）C&L ModultechLinear Ballscrew Actuator 直线模组滑台（滚珠丝杆驱动）C&L ModultechRobotics System 机械手臂机器人系统RobotechLinear & Rotary Precision Stages 精密直线工作台/旋转平台Suruga SeikiAC Servo Motor Systems 伺服电机控制系统LSmecapion, PanasonicAC Frequency Inverters 变频器系统LSmecapion, QMAPrecision Planetary Gearboxes 精密行星减速机ZD, Robotech, ApexMechanical Components Division 机械传动部件产品线Precision Ballscrew 精密滚珠丝杆TBI motion, THK, NSKLinear Guide System 直线导轨TBI motion, THK, NSK Precision Linear Shafts & Bushing 精密直线光轴/直线轴承KAISENTiming Pulleys & Belts 同步带轮/同步带KAISENCouplings 联轴器KAISENBearings 滚动轴承NSK, NTN, FAG, INA, KOYO etc.Linear Belt Actuator 直线模组同步带系列MB系列同步带驱动线性模组Linear Belt Actuator- 高品质的滚轮和光轴保证平滑运转Smooth running by using high quality track roller andshaft.- 耐磨铝合金材料延长使用寿命Long lifetime by using wear-resistant aluminum alloy.- 最大速度高达6米/秒, Max Speed 6000mm/sec- 最大导轨长度高达/ Max rail length = 6000mm- 重复定位精度 / Repeatability = +/-0.05mm- 规格 / Model MB (MBD) 40、60、80、100- 性价比高 / Economical in price.MBB系列同步带驱动线性模组 Linear Belt Actuator- 单个模组可安装2个电机Dual motor mounting in a single structure.- 高品质的滚轮和光轴保证平滑运转Smooth running by using high quality track roller andshaft.- 耐磨铝合金材料延长使用寿命Long lifetime by using wear-resistant aluminum alloy.- 最大速度高达6米/秒, Max Speed 6000mm/sec- 最大导轨长度高达 / Max rail length = 6000mm- 重复定位精度 / Repeatability = +/-0.05mm- 规格 / Model MBB (MBBD) 60、80、100- 性价比高 / Economical in price.MBT 系列同步带驱动线性模组Linear Belt Actuator- 高品质的滚轮和光轴保证平滑运转Smooth running by using high quality track roller andshaft.- 耐磨铝合金材料延长使用寿命Long lifetime by using wear-resistant aluminum alloy.- 最大速度高达6米/秒, Max Speed 6000mm/sec- 最大导轨长度高达 / Max rail length = 6000mm- 重复定位精度 / Repeatability = +/-0.05mm- 规格 / Model MBT 40、60、80、100- 性价比高 / Economical in price.Linear Belt Actuator 直线模组同步带系列- 不锈钢防尘盖型Stainless Strip Dust Cover Type.- 高品质的滚轮和光轴保证平滑运转Smooth running by using high quality track roller andshaft.- 耐磨铝合金材料延长使用寿命Long lifetime by using wear-resistant aluminum alloy.- 最大速度高达6米/秒, Max Speed 6000mm/sec- 最大导轨长度高达 / Max rail length = 6000mm- 重复定位精度 / Repeatability = +/-0.05mm- 规格 / Model MC(MCD) 60、80、100- 性价比高 / Economical in price.MCS 系列同步带驱动线性模组Linear Belt Actuator- 不锈钢防尘盖型，电机垂直安装Stainless Strip Dust Cover Type, Motor MountingVertical.- 高品质的滚轮和光轴保证平滑运转Smooth running by using high quality track roller andshaft.- 耐磨铝合金材料延长使用寿命Long lifetime by using wear-resistant aluminum alloy.- 最大速度高达6米/秒, Max Speed 6000mm/sec- 最大导轨长度高达 / Max rail length = 6000mm- 重复定位精度 / Repeatability = +/-0.05mm- 规格 / Model MCS(MCSD) 60、80、100- 性价比高 / Economical in price.MS系列同步带驱动线性模组 Linear Belt Actuator- 适合用于垂直安装的应用, 可选旋转轴Suitable for Vertical Application with optional shaftrotating axis.- 高品质的滚轮和光轴保证平滑运转Smooth running by using high quality track roller andshaft.- 耐磨铝合金材料延长使用寿命Long lifetime by using wear-resistant aluminum alloy.- 最大速度高达6米/秒, Max Speed 6000mm/sec- 最大导轨长度高达 / Max rail length = 6000mm- 重复定位精度 / Repeatability = +/-0.05mm- 规格 / Model MS(MSD) 40、60、80、100- 性价比高 / Economical in price.Linear Belt Actuator 直线模组同步带系列- 同步带驱动，线性导轨型设计Belt driven with linear guide design.- 耐磨铝合金材料延长使用寿命Long lifetime by using wear-resistant aluminum alloy.- 最大速度高达2米/秒, Max Speed 2000mm/sec- 最大行程高达 / Max Stroke = 3800mm- 重复定位精度 / Repeatability = +/-0.08mm- 规格 / Model LRB 100、120、166、210- 性价比高 / Economical in price.QB系列同步带驱动线性模组 Linear Belt Actuator- 同步带驱动，线性导轨型设计Belt driven with linear guide design.- 耐磨铝合金材料延长使用寿命Long lifetime by using wear-resistant aluminum alloy.- 最大速度高达5米/秒, Max Speed 5000mm/sec- 最大导轨长度高达 / Max rail length = 4000mm- 重复定位精度 / Repeatability = +/-0.05mm- 规格 / Model QB 60、80、100- 性价比高 / Economical in price.QC系列同步带驱动线性模组 Linear Belt Actuator- 同步带驱动，线性导轨型设计Belt driven with linear guide design.- 不锈钢防尘盖型Stainless Strip Dust Cover Type.- 耐磨铝合金材料延长使用寿命Long lifetime by using wear-resistant aluminum alloy.- 最大速度高达5米/秒, Max Speed 5000mm/sec- 最大导轨长度高达 / Max rail length = 4000mm- 重复定位精度 / Repeatability = +/-0.05mm- 规格 / Model QC 60、80、100- 性价比高 / Economical in price.Linear Ballscrew Actuator 直线模组滚珠丝杆系列MZ 滚珠丝杆驱动线性模组Ballscrew Actuator- 滚珠丝杆驱动/Ballscrew Driven16x05, 16x10, 25x10, 25x25, 32x32- 不锈钢防尘盖型 / Stainless Strip Dust Cover Type- 高品质的滚轮和光轴保证平滑运转Smooth running by using high quality track roller andshaft.- 耐磨铝合金材料延长使用寿命Long lifetime by using wear-resistant aluminum alloy.- 最大速度高达1米/秒, Max Speed 1000mm/sec- 最大导轨长度高达 / Max rail length = 3000mm- 重复定位精度 / Repeatability = +/-0.025mm- 规格 / Model MZ 40、60、80、100- 性价比高 / Economical in priceLRS滚珠丝杆驱动线性模组Ballscrew Actuator- 滚珠丝杆驱动，线性导轨型设计Ballscrew driven with linear guide design.- 转造滚珠丝杆/ Rolled Ballscrew16x05, 16x10, 25x10, 25x25, 32x32- 研磨滚珠丝杆 / Ground Ballscrew16x10、16x20、20x10、20x20- 耐磨铝合金材料延长使用寿命Long lifetime by using wear-resistant aluminum alloy.- 最大速度高达1米/秒, Max Speed 1000mm/sec- 最大导轨长度高达 / Max rail length = 3000mm- 重复定位精度 / Repeatability = +/-0.025mm- 规格 / Model LRS 80、100、120、166、210- 性价比高 / Economical in price.QS滚珠丝杆驱动线性模组 Ballscrew Actuator- 滚珠丝杆驱动，线性导轨型设计Ballscrew driven with linear guide design.- 不锈钢防尘盖型/ Stainless Strip Dust Cover Type.- 转造滚珠丝杆 / Rolled Ballscrew 08x01、08x02- 耐磨铝合金材料延长使用寿命Long lifetime by using wear-resistant aluminum alloy.- 最大速度高达0.1米/秒, Max Speed 100mm/sec- 最大行程高达 / Max Stroke = 250mm- 重复定位精度 / Repeatability = +/-0.025mm- 规格 / Model QS- 性价比高 / Economical in price.Robotics System 机械手臂机器人系统Cartesian Robotics System, Scara Robotics System, Desktop Robotics System 直角坐标机器人系统，多关节机器人系统，台式机器人系统Available in single axis, multi axis system可提供单轴或多轴机器人系统Single axis & Multiple axis controller using Robot language with PLC function 单轴和多轴控制系统采用机器人语言和内置PLC功能AC Servo System 伺服电机系统Power Rating 功率范围 50W ~ 37KWRotary Encoder System 旋转编码器Mechanical Components 机械传动产品 Precision Ballscrew 精密滚珠丝杆TBI motion, THK, NSK Linear Guide System 直线导轨 TBI motion, THK, NSK Precision Linear Shafts & Bushing 精密直线光轴/直线轴承 KAISENPrecision Bearing精密滚动轴承 NSK, NTN, KOYO, FAG, INA, SKFLinear GuideBushing Support UnitBall SplineActuator Ball Screw Slide TableShaftPower Transmission Components 动力传动产品 Timing Pulleys & Belts 同步带轮/同步带KAISEN Couplings 联轴器 KAISEN Rack & Pinion, Sprockets/Gears齿轮/齿条KHKSpur Gears & BeltsGears & Pulley Coupling Endless Timing Belt Open Timing BeltPulleyRack & PinionWorm GearApplication 应用案例Email : info@ Website : http:// [Type text]KAISEN Technology (Shanghai) Co., Ltd69 Pujiang Town XingDa Road Unit 101, Shanghai 201112 Tel : 86 21 5432 1101 Fax : 86 21 5432 1102Email : info@Website : http:// 。
同步带选型手册 (2)
同步带选型手册1. 简介同步带，又称为齿形带、齿轮带或正齿带，是一种用于传达动力的传动装置。
它使用带状材料制成，通常由橡胶或聚氨酯等材料制成，并具有均匀分布的齿状结构，以实现与其它齿轮或滚轮的顺畅传动。
同步带广泛用于各种机械设备中，如汽车发动机、工业机械、家用电器等。
选型是同步带应用中非常重要的一步，正确的选型能够保证同步带在实际工作中的可靠性和高效性。
本手册将介绍同步带选型的基本原则、常见的选型参数以及选型方法，并提供一些实用的选型注意事项。
2. 选型原则在进行同步带选型时，需要考虑以下几个基本原则：2.1 载荷需求根据实际应用中所需要传递的功率和转速，确定所需的同步带类型和尺寸。
同步带的尺寸选择应考虑到所需承载的最大转矩和传递的最大功率。
2.2 心理需求根据应用的特殊要求，如紧凑性、低噪音、高精度等，选择适合的同步带材料和结构形式。
2.3 经济需求在满足技术要求的前提下，选择成本较低的同步带，以降低生产成本。
3. 选型参数在进行同步带选型时，需要关注以下几个主要参数：3.1 带轮直径和中心距离带轮直径是指同步带承载带动力的带轮直径，而中心距离是指传动装置中两个带轮轴心之间的距离。
选择合理的带轮直径和中心距离，能够使同步带在工作过程中保持适当的张紧力，从而提高传动效率。
3.2 齿型和模数同步带的齿型和模数与带轮的齿型和模数应匹配。
选用合适的齿型和模数，能够提高传动效率和精度，并减少噪音和振动。
3.3 带速比带速比是指传动装置中输入轴和输出轴的转速之比，即输出转速与输入转速的比值。
根据实际应用需求，选择合适的带速比以满足工作要求。
3.4 带长和齿数带长和齿数决定了同步带的尺寸。
根据带轮直径和中心距离以及齿型和模数，选择合适的带长和齿数，以保证传动装置的正常工作。
4. 选型方法在进行同步带选型时，可以按照以下步骤进行：4.1 确定需求准确地确认传动需求，包括带轮直径、中心距离、带速比、输出功率等。
