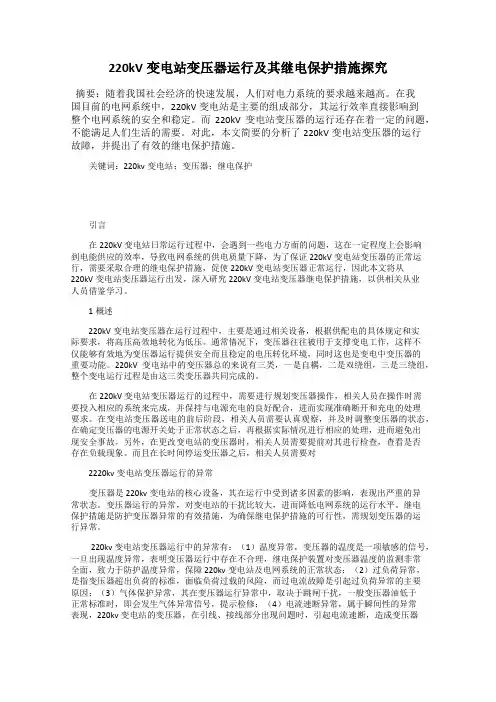

220kV变电站变压器运行及其继电保护措施探究
220kV变电站变压器运行及其继电保护措施探究摘要：随着我国社会经济的快速发展，人们对电力系统的要求越来越高。
在我国目前的电网系统中，220kV变电站是主要的组成部分，其运行效率直接影响到整个电网系统的安全和稳定。
而220kV变电站变压器的运行还存在着一定的问题，不能满足人们生活的需要。
对此，本文简要的分析了220kV变电站变压器的运行故障，并提出了有效的继电保护措施。
关键词：220kv变电站；变压器；继电保护引言在220kV变电站日常运行过程中，会遇到一些电力方面的问题，这在一定程度上会影响到电能供应的效率，导致电网系统的供电质量下降，为了保证220kV变电站变压器的正常运行，需要采取合理的继电保护措施，促使220kV变电站变压器正常运行，因此本文将从220kV变电站变压器运行出发，深入研究220kV变电站变压器继电保护措施，以供相关从业人员借鉴学习。
1概述220kV变电站变压器在运行过程中，主要是通过相关设备，根据供配电的具体规定和实际要求，将高压高效地转化为低压。
通常情况下，变压器往往被用于支撑变电工作，这样不仅能够有效地为变压器运行提供安全而且稳定的电压转化环境，同时这也是变电中变压器的重要功能。
220kV变电站中的变压器总的来说有三类，一是自耦，二是双绕组，三是三绕组，整个变电运行过程是由这三类变压器共同完成的。
在220kV变电站变压器运行的过程中，需要进行规划变压器操作，相关人员在操作时需要投入相应的系统来完成，并保持与电源充电的良好配合，进而实现准确断开和充电的处理要求。
在变电站变压器送电的前后阶段，相关人员需要认真观察，并及时调整变压器的状态，在确定变压器的电源开关处于正常状态之后，再根据实际情况进行相应的处理，进而避免出现安全事故。
另外，在更改变电站的变压器时，相关人员需要提前对其进行检查，查看是否存在负载现象。
而且在长时间停运变压器之后，相关人员需要对2220kv变电站变压器运行的异常变压器是220kv变电站的核心设备，其在运行中受到诸多因素的影响，表现出严重的异常状态。
220kV变电站继电保护设计正文
前言继电保护的发展是随着电力系统和自动化技术的发展而发展的.几十年来,随着我国电力系统向高电压、大机组、现代化大电网发展,继电保护技术及其装置应用水平获得很大提高。
在20世纪50年代及以前,差不多都是用电磁型的机械元件构成。
随着半导体器件的发展，陆续推广了利用整流二极管构成的整流型元件和半导体分立元件组成的装置。
70年代以后,利用集成电路构成的装置在电力系统继电保护中得到广泛的运用.到80年代，微型机在安全自动装置和继电保护装置中逐渐应用.在电力系统中，由于雷击或鸟兽跨接电气设备、设备制造上的缺陷、设计和安装的错误、检修质量不高或运行维护不当等原因，往往发生各种事故。
为了保证电力系统安全可靠地运行，电力系统中的各个设备必须装设性能完善的继电保护装置。
继电保护是利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值时,起动逻辑控制环节，发生相应的跳闸脉冲或信号。
继电保护虽然种类很多,但是一般由测量部分、逻辑部分、执行部分三部分组成。
测量部分是测量被保护元件工作状态的一个或几个物理量，并和已给的整定值进行比较，从而判断保护是否应该起动。
逻辑部分是根据测量部分输出量的大小、性质、出现的顺序或它们的组合、使保护装置按一定的逻辑程序工作，最后传到执行部分。
执行部分是根据逻辑部分送的信号，最后完成保护装置所担负的任务。
如发生信号，跳闸或不动作等.继电保护的基本性能要求是选择性、速动性、灵敏性、可靠性。
随着新技术、新工艺的采用，继电保护硬件设备的可靠性、运行维护方便性也不断得到提高。
继电保护技术将达到更高的水平.由于编者水平和时间所限，文中疏漏和不足之处在所难免，恳请老师批评指正。
目录摘要 (1)第1章设计说明书 (2)第2章主变压器保护设计 (3)2。
1 主变压器保护设计 (3)2。
2 变压器容量选择 (4)2.3 变压器主保护 (8)2。
4 过电流保护 (13)2.5 接地保护 (14)2.6 其他保护 (16)第3章母线保护 (19)3。
220kV变电站变压器运行和继电保护措施
220kV变电站变压器运行和继电保护措施摘要：在电力系统中，继电保护装置是及时发现并切除故障，及时报警的一种自动保护装置。
变电站作为对电力分配和使用的中转站，采用先进的科技设备对其功能和效率的提高也是至关重要的。
本文针对220kv变电站变压器的运行和继电保护措施的相关问题进行探讨分析，提出了相应的处理措施及预防措施。
关键词：变电站220kv变压器继电保护中图分类号：tm411文献标识码：a 文章编号：abstract： in power system, relay protection device is found in time and the fault alarm, an automatic protection device. substation as the power distribution and use of transfer stations, the use of advanced technology and equipment to its function and efficiency is also essential. this article in view of the 220kv transformer substation operation and protection measures of related question to carry on the discussion analysis, proposed the corresponding treatment measures and preventive measures.key words：substation; 220kv transformer; relay protection1 引言众所周知，电力系统中非常重要的一部分就是变压器，变压器能否正常工作对电网是否能高效安全的运行起着决定性的作用。
我国电力系统继电保护技术的应用现状与发展趋势
试论我国电力系统继电保护技术的应用现状与发展趋势引言电力系统继电保护技术对电力维护起着至关重要的作用。
随着科学技术的发展，计算机控制技术亦成功运用到电力系统继电保护中，为继电保护技术注入了新的活力，继电保护技术向着计算机化、网络化、一体化、智能化方向进一步的发展。
电力系统包含发电、输电、变电、配电等多个环节，地域分布广，系统结构复杂庞大，其中任何一点发生的故障，往往都会在瞬间影响和波及全系统，引起连锁反应，造成大面积停电，可能直接造成设备损坏，人身伤亡和破坏电力系统安全稳定运行。
电力系统继电保护技术是在上述背景下应运产生的，它是当电网或电力设备发生故障，或出现影响安全运行的异常情况时，能够自动切除故障设备和消除异常情况的技术与装备，其特点是动作速度快，其性质是非调节性的。
一、电力系统继电保护技术的应用现状1.起步较晚发展迅速电力系统继电保护技术主要研究电力系统故障和危及安全运行的异常工况，国内的研究开始于20世纪70年代后期，起步较晚，但发展迅速。
在我国电力系统继电保护技术发展的过程中，1984年以保护电脑的样机试运行后，通过鉴定和大规模生产。
目前，线路保护产品已形成并得到广泛应用。
微机保护取得多年的实际操作，依靠优良的先进技术和极为良好的原则性，则进程已经超越了进口保护。
从20世纪80年代及以上的220kv高压电力系统，以保护使用进口，到现在的基本国内220kv系统的继电保护，反映了国内继电保护设备和具有明显优势。
2.微机继电不断发展随着电力系统的不断发展，继电保护电力技术系统发展迅猛。
在继电保护领域，成熟的微机继电保护技术的发展是最重大的进展。
国内外学者经过长期研究和实践，证实了电力系统继电保护的重要作用。
在电力系统继电保护技术飞速发展过程中，微机继电取得了新的成就。
微机保护是电力继电保护的发展方向，它具有自我测试功能，逻辑的强大处理能力，数值计算能力和记忆能力，其高可靠性、高选择性、高灵敏度，明显优于传统的电磁继电器和晶体管。
220kV智能变电站的继电保护及自动化系统设计初探
220kV智能变电站的继电保护及自动化系统设计初探【摘要】智能变电站作为电网智能化建设的重要组成部分，其继电保护及自动化系统设计显得尤为重要。
本文首先介绍了220kV智能变电站的概念和特点，然后深入探讨了继电保护系统设计原则和智能化继电保护系统的优势。
接着针对自动化系统设计提出了要点，并探讨了通信系统在智能变电站中的作用。
最后结论指出，智能变电站的继电保护及自动化系统设计是未来发展的趋势，设计过程中需要充分考虑稳定性和可靠性，进一步研究可提升系统性能。
通过本文的初探，有助于推动智能变电站系统的发展，提高电网运行的效率和安全性。
【关键词】220kV智能变电站、继电保护、自动化系统、设计、概念、特点、原则、优势、要点、通信系统、作用、稳定性、可靠性、趋势、性能提升、研究、发展。
1. 引言1.1 背景介绍220kV智能变电站是电力系统中的重要组成部分，随着社会经济的不断发展和电力需求的增长，传统的变电站已经不能满足电网的需求。
智能变电站作为新型变电站的代表，具有集成化、智能化、网络化和信息化的特点，拥有更高效的管理和控制功能，能够提高电网的安全性、可靠性和经济性。
随着电力系统的规模不断扩大，变电站的数量和规模也在不断增加，为了更好地实现对电力系统的监测、保护和控制，智能化的继电保护及自动化系统设计变得尤为重要。
继电保护系统是电力系统中的重要组成部分，其作用是及时检测和隔离故障，保护电网正常运行。
而自动化系统则可以提高电力系统的运行效率和可靠性，减少人为错误的发生，更好地适应电力系统的变化和需求。
本文旨在对220kV智能变电站的继电保护及自动化系统设计进行初步探讨，探讨智能化继电保护系统的设计原则、优势以及自动化系统的设计要点，同时分析通信系统在智能变电站中的作用。
通过本文的研究，可以为智能变电站的建设和发展提供参考，推动智能化技术在电力系统中的广泛应用。
1.2 研究意义智能变电站作为电力系统的重要组成部分，其继电保护及自动化系统设计对于提高电力系统的运行效率、安全性和可靠性具有重要意义。
220kV变电站变压器运行及其继电保护措施
在 ２ ２ ０ ｋ Ｖ变 电站 日常运 行 过程 中，会遇 到一些 电力方面 的问题 ，这在一定程度上会影 响到电能供应 的效率 ，导致 电网系统的供 电质
一
旦 变 压 器 装 置 温 度 超 过 了合 理 的范 围 内 ， 会
影响 ２ ２ ０ ｋ Ｖ变 电站变 压 器 的正 常运 行，甚 至 造成 ２ ２ ０ ｋ Ｖ变 电站变 压 器 内部元 件 的损 坏， 因此 在变 压 器设 施 的周 围通 常都 设有 温度 的 检测器 ，使 相关工作人 员能够 及时获取 ２ ２ ０ ｋ Ｖ 变 电站变压器 温度方面 的信 息。此外 ，２ ２ ０ ｋ Ｖ
站变压器配线 的运 行。为了提高变压器免受 回 路干扰 ，要调整 二次回路的联系耦合 ，通过 强 化变 压器 自身 的防干 扰 能力 ，提高 ２ ２ ０ ｋ Ｖ 变 电站变 压 器运 行 的 可靠 性。 为 了提 高 ２ ２ ０ ｋ Ｖ
变 电站 变 压 器运 行 的 效 率 ， 还 应 该 提 高变 压 器
量 下 降，为 了保证 ２ ２ ０ ｋ Ｖ变 电站变 压器 的正
常运行 ，需要采 取合理的继 电保护措施 ，促使
２ ２ ０ ｋ Ｖ 变 电站 变 压器 正 常运 干 亍 ，因 此本 文将
的 电位 ，但 同时也要注意 电源干扰 的危害，可 以通 过加 装屏蔽线缆的方式 ，控制 干扰源 ，实
现２ ２ ０ ｋ Ｖ 变 电站 的 高 效 供 电 。
变 电站变压器 运行异常 的表现还 有气 体保护异 ３ 结 语 ２ ２ ０ ｋ Ｖ 变 电站变压器 继电保护措施 ，以供 相关 常 、 电流 速 断 异 常 以及 过 流 继 电异 常 。 综 上 所述 ，相关 工作 人 员要采 取 科 学 的 从业人员借鉴学 习。
220kV变电站变压器运行分析以及继电保护对策
220kV变电站变压器运行分析以及继电保护对策摘要：在220kV变电站中，变压器是非常重要的组成部分，它的运行情况直接关系着整个电网运行的安全性。
220kV变压器经长期的运行，就会产生各种故障。
继电保护可以在很大程度上确保变压器的安全，在电力系统中应当高度重视继电保护装置，为电力系统运行的安全性、高效性、经济性提供有力的保障，进而提高供电企业的社会、经济效益。
本文简单介绍了220kV变电站变压器，并总结分析了220kV变电站变压器运行继电存在的主要问题、继电保护措施，以期为220kV变电站变压器的安全、稳定运行提供一定的保障。
关键词：220kV变电站；变压器；运行分析；继电保护对策中图分类号：TM77文献标识码：A1 引言在220kV变电站变压器的运行过程当中，存在着大量的电力问题，对于电能供应效率与质量带来了极其深远的影响，同时也促使电网系统面临着巨大的负担压力。
在220kV变电站变压器的实际工作过程中其运行机制十分复杂，因此就加强继电保护措施便至关重要，只有做好这一点方可构建起安全、稳定的运营环境，最大程度的避免运行故障的发生，提升变压器运行效率。
据此，下文将就220kV变电站变压器的运行及继电保护措施展开深入的探究工作。
2 220kV变电站变压器运行原理变压器作为变电站的核心工作设备，其主要是由双绕组变压器、三绕组变压器以及之耦变压器所共同构成，也就是高、低压每一相共同合用一项绕组，由高压绕组中部抽取一头充当低绕组出线变压器。
电压高度及绕组匝数其比值为正，相应的电流值则与绕组匝数比值为负。
变压器依据作用功能可分成升压与降压两类变压器。
前一类主要是应用在电力系统的送电一端，而后一类则主要是应用在受电一端。
变压器的电压值应当能够和电力系统中的电压值相适宜。
为了能够在完全不同的负荷状态下确保电压始终保持在合理的范围之内，有时需将变压器分接头进行切换处理。
依据接头切换形式，变压器主要就包括了带负荷有载调压与无负荷无载调压两类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
220KV变电所继电保护工作及其在工业领域的应用
随着经济社会与科技的发展，电力在工业领域的应用越来越广泛，为确保电力的安全运行，220kV变电所继电设备的保护工作非常重要，对供电运行的安全性具有重要价值。
理论联系实际，做好继电保护工作，使整个供电系统的运行尽可能保持安全稳定状态，促进工业企业的能源、动力、机械运行等系统的供电安全实施，电力运行的安全需要进一步强化继电保护工作，在传统基础上求得创新发展尤为重要。
本文主要针对220KV变电所继电保护工作的要点及在应用过程中所出现的常规性问题进行探索。
标签：220KV变电所；继电保护；供电系统；安全运行
1 做好继电保护工作的重要意义及相关要求
在经济发展日新月异的现代社会里，对电力运行的安全、稳定运行要求越来越高，任何一种科技成果的产生与应用，都离不开电力的支持，同时也对因断电造成的损失在想方设法遏制，尽可能将损失降到最低。
继电保护装置在电力系统被保护元件发生故障的时候，能自动、有选择性地将发生故障元件从电力系统中切除掉，继而来保证无故障部分恢复正常运行状态，使故障元件避免继续遭到损害，以减少停电的范围；如果被保护元件出现异常运行状态时，继电保护装置能及时反应，根据维护条件，发出信号、减少负荷或跳闸动作指令。
此时，一般不要求保护迅速动作，而是根据对电力系统及其元件危害程度规定一定的延时，以避免不必要的动作。
同时，继电保护装置也是电力系统的监控装置，可以及时测量系统电流电压，从而反映系统设备运行状态。
继电保护一般由输入部分、测量部分、逻辑判断部分和输出执行部分组成。
现场信号输入部分一般是要进行必要的前置处理，测量信号要转换为逻辑信号，按照一定的逻辑关系组合运算最后确定执行动作，由输出执行部分完成最终任务。
继电保护的基本要求应当满足选择性、速动性、灵敏性和可靠性的要求。
选择性指保护装置动作时，仅将故障器件从电力系统中当独切除，使停电的范围尽量地缩小，保证系统中无故障的部分正常运行；速动性是指保护装置应尽快切除短路故障，它的目的就是提高系统的稳定性，从而减轻故障设备和线路的损坏程度，缩小受故障所影响范围，提高自动重合闸和备用设备自动投入的效果。
灵敏性是指对于保护的范围内，发生故障或不正常运行状态的反应能力。
可靠性是指继电保护装置在保护范围内发生动作时的可靠程度。
2 220KV变电所继电保护的安全实施与运行现状
继电保护装置作为发电厂及变电所重要组成部分，是电力系统安全、稳定经济运行的可靠保证，通过合理设计继电保护装置可以提高变电所的安全运行水平，提高变电站的灵活性，降低变电站的运营成本。
继电保护是保障电力系统安全稳定运行的重要手段。
近几年来，在广大继电保护人员的共同努力下，继电保护动作率逐年提高，继电保护与前沿技术也以紧密相结合。
其中，作为继电保护
组成部分之一的微机保护起了重要作用。
伴随着集成电路、计算机技术的飞速发展，信息技术的广泛应用，微机保护也迅速发展起来，使用人工智能（AI）、自适应控制算法等先进手段。
继电保护设备具备的最大的功能就是能够提高220kV 变电站运行的安全性，只有在在变电站运行出现问题的状况下才允许它发出信号，如若在安全期内也出现误动状况，则会影响值班人员的判断，不能达到预期的期望。
该设备具有一定的可靠性，因此我们将其运用到变电站运行过程中，当其运行出现故障或异常时，它能够及时进行修复切除或者向值班人员发送故障信号。
继电保护设备具有一定的速动性，若变电站运行中出现故障等异常现象，它会在最短时间内对运行系统中存在的故障进行自动切除或隔离，避免该故障影响整个变电站运行。
继电保护系统设备还具备选择性，在对变电站故障进行自动修复的同时，能自动切换到另一可供使用部分保证这一部分继续支持供电，使之不会出现越级跳闸停止使用的状况。
继电保护系统设备一般具有灵敏性，它能通过系数显示来反映变电站运行故障的具体参数，对于变电站运行中出现的状况，它的反应速度较快且具有不拒动、不误动的特点。
3 变电所异常运行状态与继电保护应用
继电保护是为了及时发现故障并进行有效切除的一种保护性装置，承担着对变压器和变电所，以及整个电力系统的安全保护工作。
变压器的异常运行方式主要是外部短路和过负荷引起的过电流、不允茚由面刚氏和温度升高等，根据工作情况及异常运行方式，变压器―般应装设以下几种保护：过流继电保护：防御外部短路引起的过电流并作为上述保护的后备保护，带时限动作用于跳闸；温度信号：监视变压器温度升高和油；余Z-0系统的故障并作用于信号；气体保护：防御变压器邮箱内部故障和油面的降低，瞬时作用于信号式跳闸；过负荷保护：防御因过载而引起的过电流，这种保护只有在变压器确实有可能过载时才装设，―般作用于信号；差动保护和电流速断保护：防御变压器的内部故障和引出线的相间短路、接地短路瞬时作用于跳闸。
所以，为防止发生故障使电力线路的正常运行，必须根据实际情况装设相应的继电保护装置。
4 采取相关措施确保继电保护设备的运行
在继电保护装置中，变电所投运前最重要的一项技术把关工作是变电所继电保护综合调试过程。
通过调试，能够及时发现和解决变电站二次回路在设计和安装中存在的问题，检验保护和测控装置动作是否正确与电力系统的通信是否可靠，确保各设备以及保护和测控系统安全稳定运行。
继电保护安全运行的主要措施有以下几点：在任何有机械设备的工作中，安全问题都是头等大事，因此在继电保护过程中应特别注意对继电保护装置的检验工作，电流回路升流以及整组试验也只能放在检验工作的最后，当这2个试验都完成后，绝不能拔掉插件，或者改变定值或者改变二次回路的接线进行等。
与此同时，电压回路升压的试验也应放在最后进行。
定值区的问题。
在微机保护中拥有多个定值区是它的一大优点，因为电网在发生运行方式变化时更改定值很方便，但是若出现定值区错误，那么想要改变定值就没那么简单了，所以工作人员需加强对定值区的管理的力度，确保定值区的准确无误。
一般性的检查工作。
一般性的检查工作对于任何保护措施而言都是显得尤为重要的，绝对不能掉以轻心。
检查机械特性和焊接点是否牢固，
同时清点对连接件是否紧固。
及时发现虚焊点，如将插件全部拔下检查，按紧芯片、拧紧螺丝等。
接地问题。
其对继电保护来说及其重要，面对装置机箱和屏障的接地问题时，必须将其全部接在保护屏的铜排上。
更重要的是，铜排本身是否已经可靠地接入地网，可采用大截面的铜鞭或者导线将其紧固在接地网上解决，对其电阻还应用绝缘表进行测量，确定其是否符合规定。
其次是电压回路和电流的接地问题，若是接地在端子箱，则必须要确定端子箱的接地可靠。
合理的人员配置，使人员调度和协助能顺利进行，明确人员工作目标，保证电力正常运行；完善规章制度，根据继电保护的特点，健全和完善保护装置运行管理的规章制度，继电保护设备台账、运行維护、事故分析、定期校验、缺陷处理等档案应逐步采用计算机管理跟踪检查、严格考核、实行奖惩；对二次设备实行状态监测方法，对综合自动化变电站而言，容易实现继电保护状态监测。
5 结束语
通过对电力系统的一些异常运行状态的了解和分析，必须认清继电保护工作在应用过程中的重要意义，在实践中做好对变压器的常态化管理和精心维护，首先要对继电保护装置的安全性和工作效率进行检验，同时应保证其安全高效的运行，做好对其运行状况的连续记录工作，确保能够及时发现问题，妥善解决问题，使整个电力系统能够正常运转。
让继电保护装置在电力运行与在工业领域的应用过程中发挥更大作用。
参考文献：
[1]邹永兴.200kv变电站事故的继电保护[J].建材与装饰，2007（10）：255-256.
[2]翟红侠，孙洁.220kV变电站的继电保护工作要点探讨[J].科技创新导报，2011（2）：68-68.。
