高压旋喷桩止水帷幕施工方案
高压旋喷桩施工方案
高压旋喷桩施工方案1.施工技术要求1.本工程采用高压旋喷桩作为围护桩的止水帷幕、通道地基加固。
2.高压旋喷桩采用42.5级以上普通硅酸盐水泥。
桩体28天无侧限极限抗压强度达不小于2.5MPa。
3.打桩前应对处理深度范围内进行探测, 排除有地下管线、防空洞、光缆等物体的可能性。
2.施工组织1.施工准备（1）施工场地内的地上和地下障碍物已清除或拆迁。
（2）平整场地, 挖好排浆沟、排水沟, 设置临时设施。
（3）测量放线, 并设置桩位标志。
（4）取现场大样, 在室内按不同含水量和配合比进行试配试验, 优选出合理的浆液配合比。
2.材料准备高压旋喷桩采用42.5普通硅酸盐水泥, 水泥进场需要材质单、检验合格证, 出场合格证, 厂家资质等必备资料；水泥进场后在监理见证下抽样复试, 复试合格方可使用。
水泥堆码要求整齐, 底部应垫高30cm, 堆码高度不超过十袋并设有防雨、防潮措施；批量水泥使用不得超过三个月, 水泥采用分批量分批次进场, 每批量批次进场由监理工程见证取样, 进行原材料试验合格在使用于工程施工。
水：水源采用自来水, 严禁使用地沟水或污水。
3.测量放样利用高程控制点对每个桩位进行测量放样, 并做好标记。
4.施工机械高压旋喷桩施工采用二重管法, 机械设备主要包括：钻机、高压泵、泥浆泵、空压机、注浆管、喷嘴、流量计、灰浆搅拌机、高压胶管等。
5.劳动力配置每施工班组由8～9人组成。
（1）班长1名, 负责施工指挥, 协调各工序间操作联系, 控制施工质量以及组织力量及时排除施工中出现的故障。
（2）操机工1～2名, 按照施工工艺, 正确操纵钻机的钻进和提升速度, 观察和检查机械运转情况, 做好维修保养。
（3）司泵工1名, 负责指挥泥浆制备和泵送水泥浆液, 进行材料用量统计和记录泵送时间, 负责使用联络信号与前台操机工, 记录员联系, 做好灰浆设备的保养和输浆管路的清洗。
（4）记录员1名, 负责施工记录, 详细记录钻机钻进、提升时间, 高压旋喷桩每米的灌浆量和施工中的各项参数, 配合操机工正确操纵电气控制仪表, 并负责使用联系信号与后台司泵工联系。
高压旋喷止水帷幕
止水帷幕（高压旋喷）施工方案项目经理: 总工:编制:编制单位:1、施工工艺及技术参数2、施工流程及施工步骤3、主要施工机械设备4、工程进度及保证进度措施5、质量控制及保证措施6、安全文明措施防渗帷幕（高压旋喷）施工方案我部计划第一次沉井下沉时间为7月11日至8月9日。
为了防止沉井下沉过程中对土体形成渗透破坏而影响到大堤，根据设计要求在沉井下沉前将对沉井周边采取悬喷灌浆防渗帷幕处理。
一、工程概述第1层为1-2素填土，低强度高压缩性，层厚1.7〜4.6m, 顶面标高〜28.3^,层底标高24.0m〜26.6m。
第2层为6+3 软塑状粉质粘土，低强度高压缩性，层厚〜2.0m,层底标高 17.3〜24.2m。
第3层为7-2可塑状粘土，具中强度中压缩性，层厚〜2.0m,层底标高〜18.6m。
第4层为9+1、11-2、 11-3粉土和粉质粘土混合层，具低强度高压缩性，层厚〜5.8m,层底标高〜12.8m。
第5层为16含粘性土卵石，具高强度低压缩性，层厚〜5.0m,层底标高〜17.8m。
第6层为21-1硬塑状粘性，具高强度低压缩性，层厚〜4.5m,层底标高〜5.0m。
第7层为强风化板岩，具高强度低压缩性，层厚〜6.5m,层底标高〜-1.1m。
第8层为中风化板岩，高强度较高，层底未揭露。
二、施工前期准备1. 1前期试验在施工前先试验10根桩，做成桩试验，总结施工经验，确定适合本项目地质的高压水压力、浆液压力等技术指标。
针对不同的地层（软土层、岩层）使用适合的技术参数。
1.2施工技术参数（经验数据）1）高压水压力 P=3~8MPa；排量 75-100L/min。
2）空压机压力 P=0.7-0.8Mpa；排量 0.9m3/ min。
3）浆液压力 P=2-4Mpa；排量 80L/min。
4）进浆比重：三1.65。
5）喷杆提升速度：0.1-0.3m/min。
6）转速：20-40r/min7）水泥浆采用32.5号普通硅酸盐水泥三、施工工艺1.1施工工艺本工程采用三重管高压旋喷灌浆工艺进行施工，其施工原理是利用高压水流喷射切割土体，使用气体包裹高压水流，以便水流射程较远，切割半径较大，与此同时水泥浆液随即充填进入被水切割的空间，从而形成水泥浆和泥砂混合物。
高压旋喷桩止水帷幕施工方案
高压旋喷桩止水帷幕施工方案目录一、编制依据 (2)（一）现场图纸及资料文件 (2)（二）国家规范标注及行业法律法规要求 (3)二、工程概况 (3)（一）基本概况： (3)（二）旋喷止水帷幕分部工程概况： (4)三、施工部署与准备 (10)（一）组织机构 (10)（二）旋喷止水施工平面总体部署与安排 (11)（三）施工准备 (14)四、旋喷止水施工方法 (15)（一）旋喷止水施工原理及工艺流程： (15)（二）旋喷桩施工方法 (16)五、质量标准及检查措施 (19)（一）旋喷桩施工技术标准 (19)（二）施工检查内容 (19)（三）成桩质量检查 (20)六、质量保证措施 (20)七、安全生产保证措施 (22)（一）施工现场 (22)（二）机械操作安全技术要点 (23)（三）施工用电安全保证技术要点 (23)八、旋喷桩施工预案 (24)（一）固结体强度不均匀、缩颈 (24)（二）压力上不去 (25)（三）压力骤然上升 (25)（四）钻孔沉管困难偏斜、冒浆 (25)（五）固结体顶部下凹 (26)一、编制依据二、工程概况（一）基本概况：XXXX广场项目位于湖南省XX市岳塘区芙蓉路北、晓塘路南、月华东路、月华西路之间。
占地面积256亩，总建筑面积为88.6万平方米，其中地上面积为71.9万平方米，地下16.7万平方米。
由购物中心、酒店、写字楼、公寓、住宅、室外商业街、商铺组成。
工程性质为住宅及公共建筑。
（二）旋喷止水帷幕分部工程概况：1、旋喷止水帷幕设计情况：（1）由于场地内地下水位较高，且坑壁内砾砂⑤和圆砾⑥为强透水性地层，场地周边为道路，大面积的降水可能造成路面沉陷，建筑物不均匀沉降。
为防止基坑开挖及基础施工过程中出现流砂、突涌等导致基坑失稳、威胁施工人员及周边建（构）筑物安全，大地块采用旋喷止水帷幕进行隔水。
本工程止水帷幕设计为两种形式：形式一：旋挖桩+桩间止水主要用于项目A地块北侧、西侧，旋挖桩设计直径为1米，间距2米，桩间采用两根直径800mm旋喷桩止水，旋喷桩之间相互咬合20公分，大样图如下：A区西侧、北侧旋挖支护段旋喷止水布置图形式二：旋喷连续咬合止水主要用于B地块及A地块东侧区段，采用单排旋喷桩连续咬合止水，选碰撞设计直径800mm，旋喷桩之间相互咬合20公分，大样图如下：为达到隔水效果，根据图纸设计要求，旋喷桩在顶部及底部进入弱透水层至少1.5米，根据大地块详勘报告资料，地下第4层粉质粘土层及第7层粘土层为弱透水层，实际旋喷深度至少穿透第7层粘土层1.5米，高出第四层粉质粘土1.5米。
高压旋喷桩止水帷幕施工方案
高压旋喷桩止水帷幕施工方案1. 引言高压旋喷桩止水帷幕是一种有效的地下水防治工程方法，广泛应用于基坑、地下室和地铁工程等场所。
本文档旨在提供一个详细的施工方案，为相关工程的实施提供指导。
2. 工程概述高压旋喷桩止水帷幕工程是通过在地下进行喷射，形成一层连续的水密帷幕，有效隔离地下水的渗透。
该工程包括以下重要步骤：2.1 前期准备在施工前，需要进行详细的现场勘察和设计，根据地质条件和工程需求确定施工参数。
同时，准备好所需的材料和设备，包括高压旋喷桩机、喷嘴、高压水泵、导向套管等。
2.2 施工步骤1.根据设计要求，确定喷射孔的位置和间距。
通常，喷射孔的间距应根据地质条件和管道宽度来确定，一般为1-1.5米。
2.利用导向套管保持喷射孔的稳定，避免侧壁坍塌。
将导向套管逐渐推入地下，直至达到设计要求的深度。
3.将高压旋喷桩机和高压水泵连接好，并将喷嘴插入导向套管中。
调整喷嘴的角度和喷射压力，确保喷射孔内的水泥浆能够充分混合。
4.开始喷射，将水泥浆以高压喷射到地下。
喷射过程中要注意喷射速度和喷射压力的控制，以及均匀喷射，确保止水帷幕的质量和连续性。
5.喷射完成后，进行质量检验。
主要包括测量止水帷幕的厚度和密实度，确保达到设计要求。
6.移动喷射设备和导向套管，继续进行下一孔的喷射，直至完成所有喷射孔的施工。
2.3 施工注意事项•在施工过程中，要定期检查设备的工作状态，确保安全可靠。
•喷射孔位置的选择应避免与其他地下设施和管线冲突。
•喷射孔周围的地表要进行保护措施，避免泥浆污染和坍塌。
•施工过程中要密切观察地下水位和周围环境变化，及时调整喷射参数。
3. 质量控制为了确保高压旋喷桩止水帷幕工程的质量，需要进行一系列的质量控制措施：•对材料进行检验，确保符合相关标准。
•进行施工前和施工中的质量检查，包括喷射孔的深度、喷射压力和角度等。
•定期抽检已喷射孔的止水效果，确保止水帷幕的连续性和质量。
•进行施工后的终验，检验止水帷幕的厚度和密实度是否符合要求。
地下车库基坑双管高压旋喷桩帷幕止水施工方案
地下车库基坑双管高压旋喷桩帷幕止水施工方案1. 项目背景地下车库的基坑是地下结构工程中一个重要的部分，基坑施工过程中，防水工作尤为关键。
而双管高压旋喷桩是一种常用的基坑支护结构，对于止水效果要求较高的地下车库项目，帷幕止水施工方案尤为重要。
2. 施工原理双管高压旋喷桩是一种基坑支护结构，通过高压旋喷技术将水泥浆料喷射到地下，形成一定直径的喷桩。
在地下车库基坑边缘区域施工时，需采用帷幕止水技术，通过旋喷桩施工构筑止水帷幕，防止地下水倒灌。
3. 施工步骤3.1 前期准备在进行双管高压旋喷桩帷幕止水施工之前，需要对现场进行勘测评估，制定施工方案并获得相关许可证。
确保施工区域周边的建筑物和管线等不受到损害。
3.2 设备搭建搭建高压旋喷设备，包括旋喷机、水泥浆料输送管道等。
检查设备是否运行正常，保证施工顺利进行。
3.3 施工液体配置根据施工设计要求，配置适量的水泥浆料，确保浆液的流动性和均匀性。
3.4 施工作业按照设计要求和施工方案，进行双管高压旋喷桩的施工，形成地下支护结构。
同时，利用高压旋喷技术形成帷幕止水结构，防止地下水渗透。
3.5 施工质量控制施工过程中，应根据技术标准和要求对施工质量进行监控和检测，确保止水效果达到设计要求。
4. 施工注意事项•施工过程中需保持施工现场整洁，避免杂物掉落到基坑内部。
•施工人员应严格按照操作规程进行操作，确保施工安全。
•帷幕止水结构应保持一定的厚度和连续性，避免漏水风险。
5. 施工后维护完成双管高压旋喷桩帷幕止水施工后，需对施工结构进行定期检查和维护，确保基坑支护结构的稳定性和止水效果持久。
6. 结束语地下车库基坑双管高压旋喷桩帷幕止水施工方案是地下结构工程中关键的施工环节，通过科学合理的施工方案和规范的施工操作，可以有效确保地下车库工程的安全和质量。
希望本方案能够为相关项目的施工提供参考和指导，达到预期的施工效果。
高压旋喷桩止水帷幕施工方案

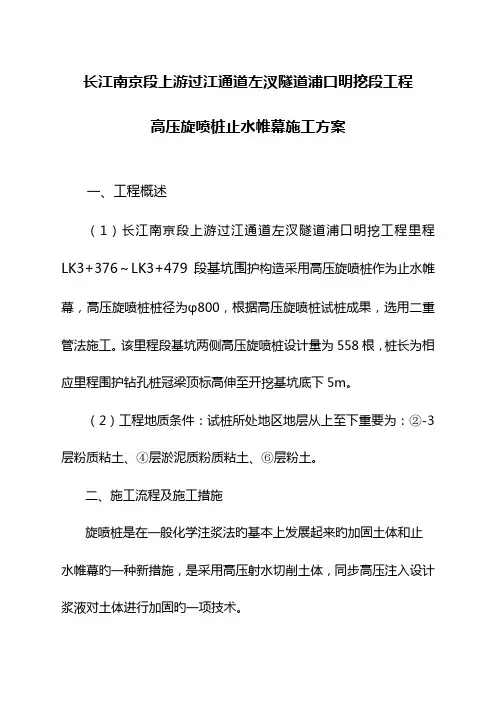

长江南京段上游过江通道左汊隧道浦口明挖段工程高压旋喷桩止水帷幕施工方案一、工程概述（1）长江南京段上游过江通道左汊隧道浦口明挖工程里程LK3+376～LK3+479段基坑围护构造采用高压旋喷桩作为止水帷幕，高压旋喷桩桩径为φ800，根据高压旋喷桩试桩成果，选用二重管法施工。
该里程段基坑两侧高压旋喷桩设计量为558根，桩长为相应里程围护钻孔桩冠梁顶标高伸至开挖基坑底下5m。
（2）工程地质条件：试桩所处地区地层从上至下重要为：②-3层粉质粘土、④层淤泥质粉质粘土、⑥层粉土。
二、施工流程及施工措施旋喷桩是在一般化学注浆法旳基本上发展起来旳加固土体和止水帷幕旳一种新措施，是采用高压射水切削土体，同步高压注入设计浆液对土体进行加固旳一项技术。
（1）施工流程：旋喷桩施工过程中一般先用钻机引孔，用高压泵（一般为25MPa）将水泥浆液通过特殊注浆管端头旳喷嘴（ф1.8），以高速喷入土层，喷嘴在喷浆液时，一面缓慢旋转（10rpm）、一面徐徐提高（10～15cm/min），高压喷出旳浆液不断切削土层，并使强制切削下来旳土体与浆液充足混合，最后在喷射力旳有效射程范畴内形成一种混合物圆形凝柱体，根据实际地质状况旋喷法采用旳二重管法，即：同步压入水泥浆和压缩空气，使用φ73钢管为注浆管，喷射流为浆液，以25MPa 压力从喷嘴中喷出，直接冲击切削土体，达到水泥浆置换土体颗粒，满足设计规定。
施工流程详见旋喷注浆施工工艺流程。
（2）施工措施：施工时一方面用钻机引孔，再用旋喷机喷射，即先把浆液管下到预定加固范畴最深点，然后自下而上进行高压喷射注浆切割土体，将开孔和灌注桩体同步进行，一次成桩，其工作环节为：1）钻机就位：钻机需平置于牢固坚实旳地方，钻杆对准孔位中心，偏差不超过5cm。
2）钻孔下管：钻孔旳目旳是将注浆管顺利置入预定位置，在下管过程中，需避免管外泥砂或管内水泥浆小块堵塞喷嘴，可用胶带封死喷头，当注浆喷头下到预定位置（预定加固范畴最深点），按照顺序往管内输送高压浆液和压缩空气，胶带将自动崩开。
高压旋喷桩止水帷幕施工方案
高压旋喷桩止水帷幕施工方案本文介绍了长江南京段上游过江通道左汊隧道浦口明挖段基坑围护及加固工程的施工方案。
该工程采用高压旋喷桩作为止水帷幕，桩径为φ800，施工过程中使用二重管法。
地质条件为粉质粘土、淤泥质粉质粘土和粉土。
旋喷桩是一种新的加固土体和止水帷幕的方法。
施工流程一般先用钻机引孔，再用高压泵将水泥浆液通过特殊注浆管端头的喷嘴，以高速喷入土层。
喷嘴在喷浆液时，一面缓慢旋转，一面徐徐提升，高压喷出的浆液不断切削土层，并使强制切削下来的土体与浆液充分混合，最后在喷射力的有效射程范围内形成一个混合物圆形凝柱体。
施工方法为先用钻机引孔，再用旋喷机喷射，将开孔和灌注桩体同时进行，一次成桩。
在施工过程中，需注意防止管外泥砂或管内水泥浆小块堵塞喷嘴。
钻机需平置于牢固坚实的地方，钻杆对准孔位中心，偏差不超过5cm。
制浆时，需按照顺序往管内输送高压浆液和压缩空气，胶带将注浆喷头下到预定位置，然后启动高喷台车、空气压缩机和主机钻进扩桩。
旋喷桩的直径、长度、竖直度、偏差符合设计要求。
检验方法：测量旋喷桩的直径、长度、竖直度、偏差。
3）强度项目：旋喷桩的抗压强度符合设计要求。
检验方法：取样试验，符合强度标准。
2）质量控制1）水泥浆的配合比应根据设计要求进行调整，严格控制水灰比。
2）注浆过程中，应注意检查各项参数，确保注浆质量。
3）施工过程中，应严格按照操作规程进行，确保施工质量。
4）施工结束后，应进行质量检验，确保旋喷桩质量符合设计要求。
旋喷桩的桩体深度、直径、强度和渗透系数等必须符合设计要求。
检验方法包括钻孔取样检验、标准贯入试验和开挖检查。
冒浆体试块试验也是必要的，以便判断强度参数。
冒浆体应在喷射后期，即水泥与土混合状态较接近地下实际混合状态时取样。
钻孔取芯的方法可用于检查桩体均匀性和抗压强度。
旋喷桩的允许偏差和检验方法应符合规定。
具体项目的允许偏差和检验方法应符合下表的规定。
在旋喷桩施工前，必须进行水平和垂直校正，确保钻杆与桩位吻合，偏差控制在10毫米以内。
高压旋喷止水帷幕施工方案
济南市轨道交通R3线一期工程工业北路站高压旋喷止水帷幕专项施工方案编制：审核：审批：中铁十二局集团济南市轨道交通 线一期工程土建 标项目经理部年 月 日目录一、适用范围二、编制依据、原则及标准 编制依据 ． 编制原则及规范标准 三、工程简介 工程概况 地质水文条件 四、施工总体部署 施工部署 施工场地平面布置 施工现场用电安排 五、主要工程数量和拟投入的机具设备计划 主要工程数量表 拟投入主要机具设备表 六、主要劳动力配置和材料计划 劳动力配置 材料计划 七、钻孔灌注桩主要施工工艺八、 雨季施工措施九、质量保证措施 建立质量保证体系 现场材料进场检验制度 质量自检制度 隐蔽工程检查制度 建立旁站监督检查制度 十、安全保证措施 建立安全管理体系 主要安全技术措施 安全风险预防措施及应急预案 十一、文明及环境保护保证措施 文明施工与环境保护管理体系 文明施工措施 环境保护措施一、适用范围本方案适用于中铁十二局集团济南市轨道交通 号线一期工程工业北路站主体围护结构钻孔灌注桩外高压旋喷止水帷幕施工。
指导旋喷桩止水帷幕全过程施工作业，满足设计、规范要求，预防施工中安全质量事故的发生，确保高压旋喷桩止水帷幕施工顺利进行。
二、编制依据、原则及标准编制依据⑴济南市轨道交通 线一期工程招标文件及其补充文件。
⑵《济南市轨道交通 线一期工程 标段工业北路站岩土工程勘》（详勘阶段）察编号： 外埠勘 。
⑶《济南市轨道交通 线一期工程图施工设计》第四篇车站工程第九册工业北路站第二分册结构与防水第一部分主体围护结构。
⑷国家、山东省及建筑行业有关地铁、市政工程的施工技术、验收、安全生产、行业管理的规范、规程及文件。
⑸国内地铁工程中先进的施工方法和成熟的施工工艺以及本单位类似工程的施工经验。
． 编制原则及规范标准⑴《地下铁道工程施工及验收规程》（ ）（ 版）⑵《建筑桩基技术规范》（ ）⑶《建筑基坑支护技术规程》（ ）⑷《建筑地基处理技术规范》（ ）⑸《混凝土结构工程施工质量验收规范》（ ）⑹《建筑地基基础工程施工质量验收规范》（ ）⑺《钢筋焊接及验收规程》（ ）⑻《钢筋机械连接技术规程》（ ）⑼《城市轨道交通工程项目建设标准》（建标 ）⑽《城市轨道交通技术规范》（ ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压旋喷桩止水帷幕施工方案1太原市北中环涧河路互通立交桥工程高压旋喷桩止水帷幕施工方案编制： 11月24日复核：月日审核：月日中铁六局太原铁路建设有限公司太原市北中环涧河路互通立交桥项目部11月24日目录第一章编制说明 ........................................................................ 错误!未定义书签。
1.1 编制依据.......................................................................... 错误!未定义书签。
1.2 适用范围.......................................................................... 错误!未定义书签。
1.3 编制原则.......................................................................... 错误!未定义书签。
第二章工程概况 ........................................................................ 错误!未定义书签。
2.1 工程位置及设计概况 ...................................................... 错误!未定义书签。
2.1.1 工程位置 ................................................................ 错误!未定义书签。
2.1.2 设计概况 ................................................................ 错误!未定义书签。
2.2 工程地质与水文地质条件 .............................................. 错误!未定义书签。
2.2.1 工程地质及水位 .................................................... 错误!未定义书签。
2.3 主要工程数量.................................................................. 错误!未定义书签。
第三章施工总体安排 ................................................................ 错误!未定义书签。
3.1 总体施工方法.................................................................. 错误!未定义书签。
3.1.1 施工方法 ................................................................ 错误!未定义书签。
3.1.2 施工安排 ................................................................ 错误!未定义书签。
3.2 施工进度计划.................................................................. 错误!未定义书签。
3.3 资源配置.......................................................................... 错误!未定义书签。
3.3.1劳动力计划 ............................................................ 错误!未定义书签。
3.3.2主要施工机械设备 ................................................ 错误!未定义书签。
第四章施工方法 ........................................................................ 错误!未定义书签。
4.1 施工原理及工艺流程 ...................................................... 错误!未定义书签。
4.2施工工艺参数.................................................................. 错误!未定义书签。
4.3.1 施工准备 ................................................................ 错误!未定义书签。
4.3.2钻机就位................................................................ 错误!未定义书签。
4.3.3引孔钻进................................................................ 错误!未定义书签。
4.3.4拔出岩芯管、插入注浆管 .................................... 错误!未定义书签。
4.3.5旋喷提升................................................................ 错误!未定义书签。
4.3.6钻机移位................................................................ 错误!未定义书签。
第五章质量标准及检查措施..................................................... 错误!未定义书签。
5.1 旋喷桩施工技术标准 ...................................................... 错误!未定义书签。
5.2 施工检查内容.................................................................. 错误!未定义书签。
5.3 成桩质量检查.................................................................. 错误!未定义书签。
第六章质量、安全、环境保证措施 ......................................... 错误!未定义书签。
6.1 质量保证措施.................................................................. 错误!未定义书签。
6.2 安全保证措施.................................................................. 错误!未定义书签。
6.2.1施工现场................................................................ 错误!未定义书签。
6.2.2机械操作安全技术要点 ........................................ 错误!未定义书签。
6.2.3施工用电安全保证技术要点................................. 错误!未定义书签。
6.3环境保证措施.................................................................. 错误!未定义书签。
6.3.1 施工废水 ................................................................ 错误!未定义书签。
6.3.2施工粉尘................................................................ 错误!未定义书签。
6.3.3施工噪声................................................................ 错误!未定义书签。
6.3.4施工废气................................................................ 错误!未定义书签。
第七章防汛、消防、保卫保证措施 ......................................... 错误!未定义书签。
7.2 保卫措施.......................................................................... 错误!未定义书签。
第八章旋喷桩施工预案............................................................. 错误!未定义书签。
8.1固结体强度不均匀、缩颈 .............................................. 错误!未定义书签。
8.1.1产生原因................................................................ 错误!未定义书签。
8.1.2预防措施及处理方法 ............................................ 错误!未定义书签。
8.2压力上不去...................................................................... 错误!未定义书签。
8.2.1产生原因................................................................ 错误!未定义书签。
8.2.2预防措施及处理方法 ............................................ 错误!未定义书签。
8.3压力骤然上升.................................................................. 错误!未定义书签。
