氩弧焊焊接工艺参数的选择
钨极氩弧焊的工艺参数主要有焊接电流种类及极性
钨极氩弧焊的工艺参数主要有焊接电流种类及极性、焊接电流、钨极直径及端部形状、保护气体流量等，对于自动钨极氩弧焊还包括焊接速度和送丝速度。
脉冲钨极氩弧焊主要参数有Ip 、tp 、Ib 、tb 、fa脉幅比RA = Ip / Ib 、脉冲电流占空比Rw ＝tp / tb+ tp(1) 钨极氩弧焊工艺参数1) 焊接电流种类及大小一般根据工件材料选择电流种类，焊接电流大小是决定焊缝熔深的最主要参数，它主要根据工件材料、厚度、接头形式、焊接位置，有时还考虑焊工技术水平( 钨极氩弧时) 等因素选择。
2) 钨极直径及端部形状，钨极直径根据焊接电流大小、电流种类选择。
钨极端部形状是一个重要工艺参数。
根据所用焊接电流种类，选用不同的端部形状。
尖端角度α 的大小会影响钨极的许用电流、引弧及稳弧性能。
表1列出了钨极不同尖端尺寸推荐的电流范围。
小电流焊接时，选用小直径钨极和小的锥角，可使电弧容易引燃和稳定；在大电流焊接时，增大锥角可避免尖端过热熔化，减少损耗，并防止电弧往上扩展而影响阴极斑点的稳定性。
表1 钨极尖端形状和电流范围（直流正接）钨极尖端角度对焊缝熔深和熔宽也有一定影响。
减小锥角，焊缝熔深减小，熔宽增大，反之则熔深增大，熔宽减小。
3) 气体流量和喷嘴直径在一定条件下，气体流量和喷嘴直径有一个最佳范围，此时，气体保护效果最佳，有效保护区最大。
如气体流量过低，气流挺度差，排除周围空气的能力弱，保护效果不佳：流量太大，容易变成紊流，使空气卷入，也会降低保护效果。
同样，在流量子定时，喷嘴直径过小，保护范围小，且因气流速度过高而形成紊流；喷嘴过大，不仅妨碍焊工观察，而且气流流速过低，挺度小，保护效果也不好。
所以，气体流量和喷嘴直径要有一定配合。
一般手工氩弧焊喷嘴孔径和保护气流量的选用见表2。
表 2 喷嘴孔径与保护气流量选用范围4) 焊接速度焊接速度的选择主要根据工件厚度决定并和焊接电流、预热温度等配合以保证获得所需的熔深和熔宽。
氩弧焊焊接工艺参数
氩弧焊焊接工艺参数一、电特性参数1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加，熔深减小。
电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。
但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路，使钨极烧损，还容易夹钨，故通常使弧长近似等于钨极直径。
3.焊接速度焊接速度增加时，熔深和熔宽减小，焊接速度过快时，容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。
手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数1.喷嘴直径喷嘴直径（指内径）增大，应增加保护气体流量，此时保护区范围大，保护效果好。
但喷嘴过大时，不仅使氩气的消耗增加，而且不便于观察焊接电弧及焊接操作。
因此，通常使用的喷嘴直径一般取8mm～20mm为宜。
2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离，这个距离越小，保护效果越好。
所以，喷嘴与焊件间的距离应尽可能小些，但过小将不便于观察熔池，因此通常取喷嘴至焊件间的距离为7mm～15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴，通常钨极端部应伸出喷嘴以外。
钨极端头至喷嘴端面的距离为钨极伸出长度，钨极伸出长度越小，喷嘴与工件间距离越近，保护效果越好，但过小会妨碍观察熔池。
通常焊对接缝时，钨极伸出长度为5mm～6mm较好；焊角焊缝时，钨极伸出长度为7mm～8mm较好。
4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外，还可以根据施焊空间将喷嘴制成扁状（如窄间隙钨极氩弧焊）或其他形状。
焊接根部焊缝时，焊件背部焊缝会受空气污染氧化，因此必须采用背部充气保护。

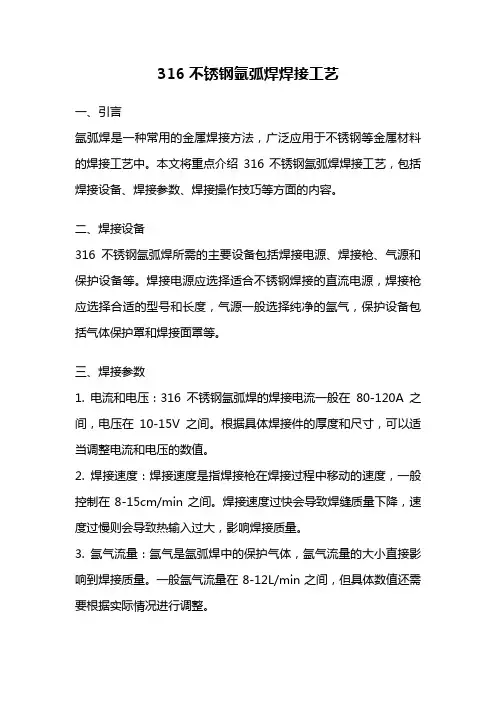

316不锈钢氩弧焊焊接工艺
316不锈钢氩弧焊焊接工艺一、引言氩弧焊是一种常用的金属焊接方法，广泛应用于不锈钢等金属材料的焊接工艺中。
本文将重点介绍316不锈钢氩弧焊焊接工艺，包括焊接设备、焊接参数、焊接操作技巧等方面的内容。
二、焊接设备316不锈钢氩弧焊所需的主要设备包括焊接电源、焊接枪、气源和保护设备等。
焊接电源应选择适合不锈钢焊接的直流电源，焊接枪应选择合适的型号和长度，气源一般选择纯净的氩气，保护设备包括气体保护罩和焊接面罩等。
三、焊接参数1. 电流和电压：316不锈钢氩弧焊的焊接电流一般在80-120A之间，电压在10-15V之间。
根据具体焊接件的厚度和尺寸，可以适当调整电流和电压的数值。
2. 焊接速度：焊接速度是指焊接枪在焊接过程中移动的速度，一般控制在8-15cm/min之间。
焊接速度过快会导致焊缝质量下降，速度过慢则会导致热输入过大，影响焊接质量。
3. 氩气流量：氩气是氩弧焊中的保护气体，氩气流量的大小直接影响到焊接质量。
一般氩气流量在8-12L/min之间，但具体数值还需要根据实际情况进行调整。
四、焊接操作技巧1. 清洁焊接件：在进行316不锈钢氩弧焊时，焊接件表面应保持干净，无油污和氧化物。
可以使用溶剂或酒精清洗并用不锈钢丝刷清除焊接件表面的杂质。
2. 焊接姿势：焊接姿势应选择合适的角度和位置，以保证焊接枪与焊缝之间的距离稳定。
一般建议将焊枪与焊缝保持30度的角度，并将焊枪垂直于焊接方向。
3. 焊接顺序：对于较长的焊接缝，应按照从下到上的顺序进行焊接，以避免焊接变形。
焊接时应保持焊枪与焊缝的间隙稳定，同时控制好焊接速度和氩气流量。
4. 交叉焊接：对于较宽的焊接缝，可以采用交叉焊接的方法，即先从一侧焊接一段，然后从另一侧焊接一段，交替进行，以保证焊接缝的均匀性和质量。
5. 后处理：完成焊接后，应及时对焊接件进行后处理，包括清洁焊缝上的氧化物和杂质，并进行必要的打磨和抛光，以提高焊接件的表面质量。
五、注意事项1. 焊接环境：316不锈钢氩弧焊应在相对干燥、无风的环境中进行，避免焊接区域受到外界气体和杂质的污染。

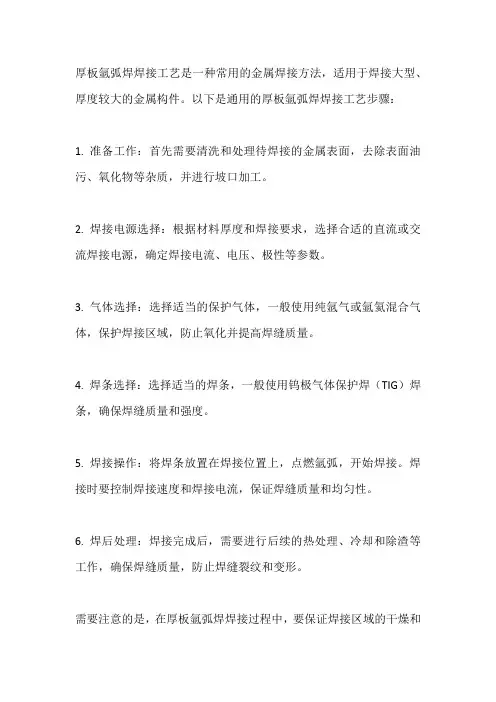

厚板氩弧焊焊接工艺
厚板氩弧焊焊接工艺是一种常用的金属焊接方法，适用于焊接大型、厚度较大的金属构件。
以下是通用的厚板氩弧焊焊接工艺步骤：
1. 准备工作：首先需要清洗和处理待焊接的金属表面，去除表面油污、氧化物等杂质，并进行坡口加工。
2. 焊接电源选择：根据材料厚度和焊接要求，选择合适的直流或交流焊接电源，确定焊接电流、电压、极性等参数。
3. 气体选择：选择适当的保护气体，一般使用纯氩气或氩氦混合气体，保护焊接区域，防止氧化并提高焊缝质量。
4. 焊条选择：选择适当的焊条，一般使用钨极气体保护焊（TIG）焊条，确保焊缝质量和强度。
5. 焊接操作：将焊条放置在焊接位置上，点燃氩弧，开始焊接。
焊接时要控制焊接速度和焊接电流，保证焊缝质量和均匀性。
6. 焊后处理：焊接完成后，需要进行后续的热处理、冷却和除渣等工作，确保焊缝质量，防止焊缝裂纹和变形。
需要注意的是，在厚板氩弧焊焊接过程中，要保证焊接区域的干燥和
清洁，避免氧化和腐蚀。
同时还需要控制焊接参数，以保证焊缝质量和强度。
氩弧焊焊接工艺参数
氩弧焊焊接工艺参数一、电特性参数1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加，熔深减小。
电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。
但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路，使钨极烧损，还容易夹钨，故通常使弧长近似等于钨极直径。
3.焊接速度焊接速度增加时，熔深和熔宽减小，焊接速度过快时，容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。
手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数1.喷嘴直径喷嘴直径（指内径）增大，应增加保护气体流量，此时保护区范围大，保护效果好。
但喷嘴过大时，不仅使氩气的消耗增加，而且不便于观察焊接电弧及焊接操作。
因此，通常使用的喷嘴直径一般取8mm～20mm为宜。
2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离，这个距离越小，保护效果越好。
所以，喷嘴与焊件间的距离应尽可能小些，但过小将不便于观察熔池，因此通常取喷嘴至焊件间的距离为7mm～15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴，通常钨极端部应伸出喷嘴以外。
钨极端头至喷嘴端面的距离为钨极伸出长度，钨极伸出长度越小，喷嘴与工件间距离越近，保护效果越好，但过小会妨碍观察熔池。
通常焊对接缝时，钨极伸出长度为5mm～6mm较好；焊角焊缝时，钨极伸出长度为7mm～8mm较好。
4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外，还可以根据施焊空间将喷嘴制成扁状（如窄间隙钨极氩弧焊）或其他形状。
焊接根部焊缝时，焊件背部焊缝会受空气污染氧化，因此必须采用背部充气保护。

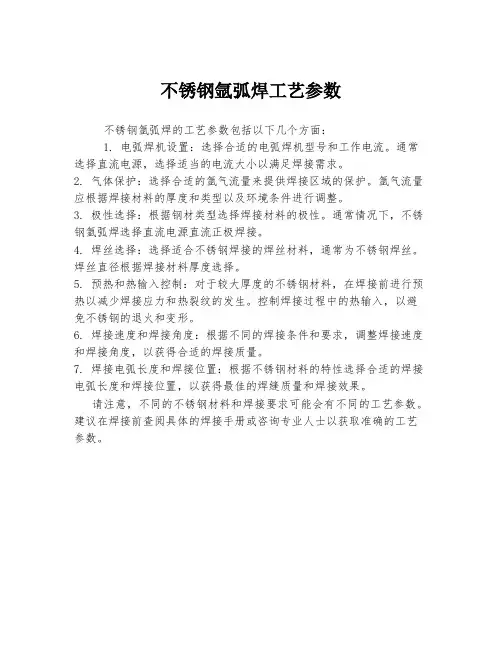

不锈钢氩弧焊工艺参数
不锈钢氩弧焊工艺参数
不锈钢氩弧焊的工艺参数包括以下几个方面：
1. 电弧焊机设置：选择合适的电弧焊机型号和工作电流。
通常选择直流电源，选择适当的电流大小以满足焊接需求。
2. 气体保护：选择合适的氩气流量来提供焊接区域的保护。
氩气流量应根据焊接材料的厚度和类型以及环境条件进行调整。
3. 极性选择：根据钢材类型选择焊接材料的极性。
通常情况下，不锈钢氩弧焊选择直流电源直流正极焊接。
4. 焊丝选择：选择适合不锈钢焊接的焊丝材料，通常为不锈钢焊丝。
焊丝直径根据焊接材料厚度选择。
5. 预热和热输入控制：对于较大厚度的不锈钢材料，在焊接前进行预热以减少焊接应力和热裂纹的发生。
控制焊接过程中的热输入，以避免不锈钢的退火和变形。
6. 焊接速度和焊接角度：根据不同的焊接条件和要求，调整焊接速度和焊接角度，以获得合适的焊接质量。
7. 焊接电弧长度和焊接位置：根据不锈钢材料的特性选择合适的焊接电弧长度和焊接位置，以获得最佳的焊缝质量和焊接效果。
请注意，不同的不锈钢材料和焊接要求可能会有不同的工艺参数。
建议在焊接前查阅具体的焊接手册或咨询专业人士以获取准确的工艺参数。
氩弧焊机主要技术参数
氩弧焊机主要技术参数【氩弧焊机主要技术参数】1. 引言氩弧焊机是一种常用的焊接设备，广泛应用于金属加工行业。
它通过控制电弧在工件和焊条之间的传输，实现金属件的连接。
在选择氩弧焊机时，了解和理解其主要技术参数是非常重要的。
本文旨在全面评估氩弧焊机的主要技术参数，并以简单易懂、由浅入深的方式进行解析，以便读者能够更深入地理解氩弧焊机的使用和选择。
2. 焊接电流范围氩弧焊机的焊接电流范围是衡量其焊接能力的重要参数之一。
焊接电流的选择应根据工件的材料和厚度来确定。
一般来说，焊接电流过小会导致焊缝无法完全熔化，焊接质量不合格；而焊接电流过大则可能引起焊接过热和变形。
在选择氩弧焊机时，应考虑到焊接电流范围和所需的焊接工艺。
3. 焊接电压范围焊接电压是指焊接电弧的电压值，也是氩弧焊机的重要技术参数之一。
焊接电压的选择应基于焊接电流和工件材料来确定。
合理的焊接电压可以保证焊接过程中电弧的稳定性和焊缝的质量。
在选择氩弧焊机时，需要根据不同的焊接需求，选择具有适当范围的焊接电压。
4. 电弧稳定性和起弧性能氩弧焊机的电弧稳定性和起弧性能直接影响焊接质量和效率。
电弧稳定性是指焊接过程中电弧能够持续稳定地燃烧的能力。
而起弧性能是指焊接电弧能够在启动时迅速稳定地形成。
优秀的电弧稳定性和起弧性能可以大大提高焊接质量，减少焊接缺陷的出现。
在选购氩弧焊机时，需要关注其电弧稳定性和起弧性能表现。
5. 气体供给方式和压力范围氩弧焊机通过供氩气来保护焊缝和熔池，防止其与大气接触氧化。
气体供给方式和压力的选择直接关系到焊接效果和工艺要求的实现。
常见的气体供给方式有单瓶供气和双瓶切换供气。
在选择氩弧焊机时，应根据不同工艺和焊接要求选择合适的气体供给方式和压力范围。
6. 注意事项和个人观点在使用氩弧焊机时，需要注意以下几点：（1）合理选择焊接材料和间隔；（2）掌握良好的焊接技巧和操作方法；（3）注意焊接电流和电压的匹配，避免超负荷使用；（4）保持工作环境整洁和通风良好。
氩弧焊焊接工艺参数
氩弧焊焊接工艺参数一、电特性参数1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的,焊接电流增加时,熔深增大,焊缝的宽度和余高稍有增加,但增加很少,焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷;2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的,弧长增加,电弧电压增高,焊缝宽度增加,熔深减小;电弧太长电弧电压过高时,容易引起未焊透及咬边,而且保护效果不好;但电弧也不能太短,电弧电压过低、电弧太短时,焊丝给送时容易碰到钨极引起短路,使钨极烧损,还容易夹钨,故通常使弧长近似等于钨极直径;3.焊接速度焊接速度增加时,熔深和熔宽减小,焊接速度过快时,容易产生未熔合及未焊透,焊接速度过慢时,焊缝很宽,而且还可能产生焊漏、烧穿等缺陷;手工钨极氩弧焊时,通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度;二、其它参数1.喷嘴直径喷嘴直径指内径增大,应增加保护气体流量,此时保护区范围大,保护效果好;但喷嘴过大时,不仅使氩气的消耗增加,而且不便于观察焊接电弧及焊接操作;因此,通常使用的喷嘴直径一般取8mm～20mm为宜;2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离,这个距离越小,保护效果越好;所以,喷嘴与焊件间的距离应尽可能小些,但过小将不便于观察熔池,因此通常取喷嘴至焊件间的距离为7mm～15mm;3.钨极伸出长度为防止电弧过热烧坏喷嘴,通常钨极端部应伸出喷嘴以外;钨极端头至喷嘴端面的距离为钨极伸出长度,钨极伸出长度越小,喷嘴与工件间距离越近,保护效果越好,但过小会妨碍观察熔池;通常焊对接缝时,钨极伸出长度为5mm～6mm 较好；焊角焊缝时,钨极伸出长度为7mm～8mm较好;4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外,还可以根据施焊空间将喷嘴制成扁状如窄间隙钨极氩弧焊或其他形状;焊接根部焊缝时,焊件背部焊缝会受空气污染氧化,因此必须采用背部充气保护;氩气和氦气是所有材料焊接时,背部充气最安全的气体;而氮气是不锈钢和铜合金焊接时,背部充气保护最安全的气体;一般惰性气体背部充气保护的气体流量范围为0.5～42L／min;当喷嘴直径、钨极伸出长度增加时,气体流量也应相应增加;若气流量过小,保护气流软弱无力,保护效果不好,易产生气孔和焊缝被氧化等缺陷；若气流量过大,容易产生紊流,保护效果也不好,还会影响电弧的稳定燃烧;对管件内充气时,应留适当的气体出口,防止焊接时管内气体压力过大;在根部焊道焊接结束前的25～50毫米时,要保证管内内充气体压力不能过大,以便防止焊接熔池吹出或根部内凹;当采用氩气进行管件焊接背面保护时,最好从下部进入,使空气向上排出,并且使气体出口远离焊缝;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

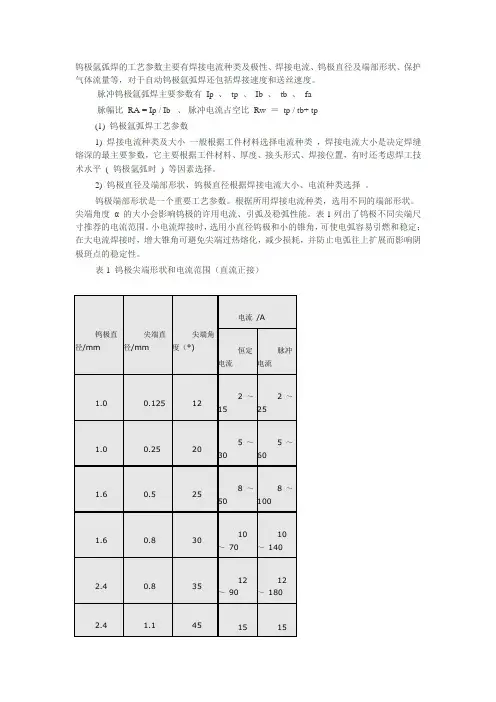

氩弧焊焊接工艺参数的选择
钨极氩弧焊的工艺参数主要有焊接电流种类及极性、焊接电流、钨极直径及端部形状、保护气体流量等，对于自动钨极氩弧焊还包括焊接速度和送丝速
度。
脉冲钨极氩弧焊主要参数有 Ip 、 tp 、 Ib 、 tb 、 fa
脉幅比 RA = Ip / Ib 、脉冲电流占空比 Rw ＝ tp / tb+ tp
(1) 钨极氩弧焊工艺参数
1) 焊接电流种类及大小一般根据工件材料选择电流种类，焊接电流大小是决定焊缝熔深的最主要参数，它主要根据工件材料、厚度、接头形式、焊接位置，有时还考虑焊工技术水平 ( 钨极氩弧时 ) 等因素选择。
2) 钨极直径及端部形状，钨极直径根据焊接电流大小、电流种类选择。
钨极端部形状是一个重要工艺参数。
根据所用焊接电流种类，选用不同的端部形状。
尖端角度α 的大小会影响钨极的许用电流、引弧及稳弧性能。
表1
列出了钨极不同尖端尺寸推荐的电流范围。
小电流焊接时，选用小直径钨极和小的锥角，可使电弧容易引燃和稳定；在大电流焊接时，增大锥角可避免尖端过热熔化，减少损耗，并防止电弧往上扩展而影响阴极斑点的稳定性。
表1 钨极尖端形状和电流范围（直流正接）
钨极尖端角度对焊缝熔深和熔宽也有一定影响。
减小锥角，焊缝熔深减小，熔宽增大，反之则熔深增大，熔宽减小。
3) 气体流量和喷嘴直径在一定条件下，气体流量和喷嘴直径有一个最佳范围，此时，气体保护效果最佳，有效保护区最大。
如气体流量过低，气流挺度差，排除周围空气的能力弱，保护效果不佳：流量太大，容易变成紊流，使空气卷入，也会降低保护效果。
同样，在流量子定时，喷嘴直径过小，保护范围小，且因气流速度过高而形成紊流；喷嘴过大，不仅妨碍焊工观察，而且气流流速过低，挺度小，保护效果也不好。
所以，气体流量和喷嘴直径要有一定配合。
一般手工氩弧焊喷嘴孔径和保护气流量的选用见表 2。
表 2 喷嘴孔径与保护气流量选用范围
4) 焊接速度焊接速度的选择主要根据工件厚度决定并和焊接电流、预热温度等配合以保证获得所需的熔深和熔宽。
在高速自动焊时。
还要考虑焊接速度对气体、保护效果的影响。
焊接速度过大，保护气流严重偏后，可能使钨极端部、弧柱、熔池暴露在空气中。
因此必须采用相应措施如加大保护气体流量或将焊炬前倾一定角度，以保持良好的保护作用。
5) 喷嘴与工件的距离距离越大，气体保护效果越差，但距离太近会影响焊工视线，且容易使钨极与熔池接触而短路，产生夹钨，一般喷嘴端部与工件的距离在 8 ～ 14mm 之间。
表 3 列出了几种材料钨极氩弧焊的参考焊接条件。
表3 铝及铝合金自动钨极氩弧焊焊接条件例（交流)。
