protel_DXP2004教程
DXP2004 使用说明
设计文件怎样保存
Protel DXP 将所有的设计文件和输出文件都作为个体文件保存在你的硬盘。你可以使用 Windows Explorer 来查找。项目文件可以的建立可以包含设计文件的连接，这样使得设计验证和同步成 为可能。
创建一个新项目
在 Protel DXP 中，一个项目包括所有文件夹的连接和与设计有关的设置。一个项目文件，例如 xxx.PrjPCB，是一个 ASCII 文本文件，用于列出在项目里有哪些文件以及有关输出的配置，例如 打印和 CAM。那些与项目没有关联的文件称作“自由文件（free documents）”。与原理图纸和 目标输出的连接，例如 PCB、FPGA、VHDL 或库封装，将添加到项目中。一旦项目被编辑，设计验 证、同步和对比就会产生。例如，当项目被编辑后，项目中的原始原理图或 PCB 的任何改变都会 被更新。
3. 通过选择 File ?Save Project As 来将新项目重命名（扩展名为*.PrjPCB）。指定你要 把这个项目保存在你的硬盘上的位置，在文件名栏里键入文件名 Multivibrator.PrjPCB 并点击 Save。
下面，我们将创建一个原理图并添加到空项目文件。这个原理图是一个多谐振荡器电路。 创建一个新的原理图图纸 创建一个新的原理图图纸按照以下步骤来完成：
在 PCB 上放置元件
运行瞬态特性分析
• 欢迎使用 Protel DXP • Protel DXP 设计探索者 • 设计文件夹是怎样保存的 • 创建一个新项目 • 创建一个新的原理图图纸 • 将原理图图纸添加到项目 • 设置原理图选项 • 绘制原理图 • 定位元件和加载元件库
欢迎使用 Protel DXP
欢迎来到 Protel DXP 世界--Protel DXP 是一款 Windows NT/XP 的全 32 位电子设计系统。Protel DXP 提供一套完全集成的设计，这些工具让你很容易地将你的设计从概念形成最终的板设计。
ProtelDxp2004(文本)教程

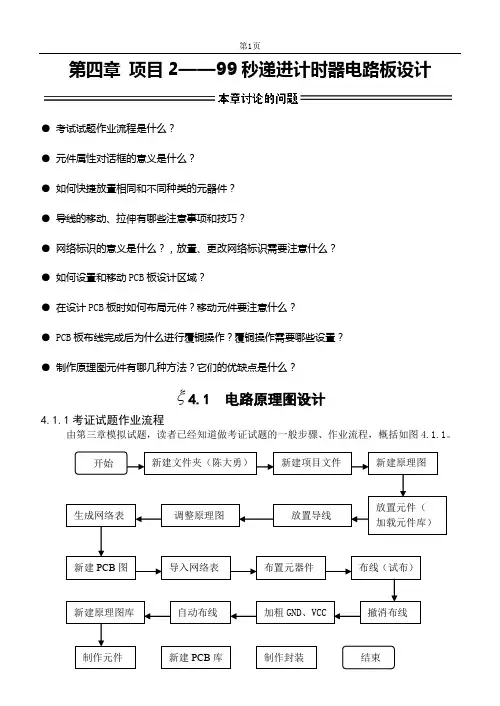

第四章项目2——99秒递进计时器电路板设计●考试试题作业流程是什么？●元件属性对话框的意义是什么？●如何快捷放置相同和不同种类的元器件？●导线的移动、拉伸有哪些注意事项和技巧？●网络标识的意义是什么？，放置、更改网络标识需要注意什么？●如何设置和移动PCB板设计区域？●在设计PCB板时如何布局元件？移动元件要注意什么？● PCB板布线完成后为什么进行覆铜操作？覆铜操作需要哪些设置？●制作原理图元件有哪几种方法？它们的优缺点是什么？4.1 电路原理图设计4.1.1考证试题作业流程由第三章模拟试题，读者已经知道做考证试题的一般步骤、作业流程，概括如图4.1.1。
图4.1.1 考证试题作业流程图4.1.1基本包括了ProtelDxp2004中级考证所涉及的各个环节，计算机辅助设计绘图员中级考证试题分单、双题号，它们的设计流程完全一样。
因此从本试题开始，简化或省略一般的流程式步骤，有针对性地讲述某些环节、步骤的难点和技巧，作图过程中出现意外如何处理等。
当然，图4.1.1 新建原理图库和新建PCB库的先后顺序可以对调，或者两个库文件都建立以后再分别对其进行编辑。
4.1.2 放置元器件这张图纸是某省职业技能鉴定2009年夏季单号试题，图中的元器件种类有点多。
读者在做这份试题时可能会遇到各种困难或问题，只有解决了它们才能顺利把试题完成，否则，无头绪、干着急。
观察试题图纸，发现电信号流向“从左到右”，元器件分布比较规则。
（1）、放置电阻电容元件为什么要首先放置电阻电容元件？答：因为它们最常见、最常用，存在于系统自动加载的元件库中。
ProtelDxp2004系统启动时自动加载Miscellaneous Devices.IntLib和Miscellaneous Connectors.IntLib两个元件库。
单击图2.1.6工作区右边【元件库】，弹出元件库窗口，切换到Miscellaneous Devices.IntLib。
Protel_DXP2004经典教程
52页第一篇——Protel DXP 2004的应用本篇内容：1.1带你认识Protel DXP 20041.2单项训练——原理图的设计1.3综合项目——键盘电路的设计1.4单项训练——印制电路板（PCB）的制作1.5综合项目——USB控制数码管显示电路的制作1.1 带你认识Protel DXP 2004Protel DXP 2004是澳大利亚Altium公司于2002年推出的一款电子设计自动化软件。
它的主要功能包括：原理图编辑、印制电路板设计、电路仿真分析、可编程逻辑器件的设计。
用户使用最多的是该款软件的原理图编辑和印制电路板设计功能。
下面通过具体的原理图和印制电路板实例来介绍Protel DXP 2004的功能。
图1.1.1是单片机的小系统部分电路原理图，图1.1.2是该电路原理图所对应的印制电路板。
要求通过对原理图和印制电路板的认识来了解Protel DXP 2004的功能，并了解Protel DXP 2004中原理图、电路板、元件、封装等基本概念。
图1.1.1 单片机小系统部分电路原理图图1.1.2 单片机小系统部分电路板一、原理图概述原理图用于表示电路的工作原理，通常由以下几个部分构成：1） 元件的图形符号及元件的相关标注（元件的标号、元件的型号、元件的参数），见图1.1.3；图1.1.3 示例2）连接关系。
原理图中的连接关系通常用导线、网络标号、总线等表示。
如图1.1.4所示。
图中有的元件之间是用导线相连的。
如电容C1、C2、C3之间。
有的元件之间是用网络标号相连接的，具有相同名称的网络标号表示是相连的，如元件U3的引脚2的网络标号是PC0，而元件U4的引脚3的网络标号也是PC0，则表示这两个脚是相连的；当连接的导线数量很多时，可以用总线来表示连接，总线就是多根导线的汇合，如元件U3的引脚2、5、电容的图形符号 电容的编号C6电容的参数1uF6、9、12、15、16、19和元件U4的3、4、7、8、13、14、17、18对应相连接，则可以用总线来表示。
protel DXP 2004图文安装教程
Protel2004汉化破解版的安装教程第一步：先解压压缩文件并查看是否有如下几个文件，它们分别是:1.Protel_DXP_2004原始文件2.DXP2004SP2补丁.exe3. DXP2004SP2_IntegratedLibraries.exe（这个是元器件库安装文件）4. Protel DXP2004 SP2KeyGen.exe现在开始安装Protel2004汉化破解版软件，这个软件的安装顺序不要错，否则就无法安装，请大家严格按照安装说明进行操作。
1.先解压Protel_DXP_2004原始文件rar。
再打开这个找到setup文件在生成的setup文件夹中有个setup.exe和setup.msi,请点击setup.exe文件，然后出现的英文提示，就是问你是否同意安装，我们选择同意：接下来就是不停的先择NEXT接下来还是选择next然后还是选择next开始安装dxp 2004第二步：运行DXP2004SP2补丁.exe（时间较长，要耐心）点击后自动出现下面的：接下来是这个：然后选择这个next还是next接下来:补丁哥装完了：完成了第三步：.装了SP2补丁后，打开DXP 2004（在电脑的“开始”中寻找），出现这个界面：接下来点击左上角DXP菜单下的Preference（优先设定）菜单项出现这个优先设定对话框：到此软件的汉化工作完成了。
第四步：运行DXP2004SP2_IntegratedLibraries.exe文件，即SP2元件库文件。
接下来就是不停的选择NEXT 直到库文件安装完成第五步：到这里.还是不能用，要破解。
使用AltiumDXP2004SP2KeyGen.exe进行破解，将破解文件打开出现如下子文件:找到DXP2004的安装目录如下图：将DXP2004_sp2_Genkey.exe文件粘贴一下，双击之后出现下面这个：之后它会提示你注册成功！快去打开软件看看吧对比一下这个。
(完整版)proteldxp2004教案
Protel dxp 2004教案教学原理图图纸相关参数设置目标原理图图纸相关参数设置教学重点可视网格和捕获网格的设置教学难点教法讲练结合、演示法、实操教具多媒体教学过程一、原理图图纸参数的设置1、方法：菜单――设计――文档选项2、逐一操作演示各项功能参数二、学生实操（下发练习资料）三、学生演示教学原理图图纸参数设置练习目标捕获网格的设置教学重点教学捕获网格的设置难点教法练习教具教学过程课题元件库操作课时教学目标1、装载、卸载元件库2、浏览元件库3、查找元件教学重点装载、卸载元件库、查找元件教学难点装载、卸载元件库、查找元件教法讲练结合演示法教具多媒体教学过程一、装载、卸载元件库单击“元件库”――安装――选择需要的库――打开――关闭单击要删除的库――删除――关闭二、浏览元件库单击元件库浏览元件库三、查找元件比如查找2N2222A，单击面板上查找――输入元件，查找类型：components(元件)范围：区别可用的库和路径中的库四、快速筛选查找元件输入首字母五、上机练习六、学生演示四、学生演示课题电源、接地符号课时教学目标1、放置电源、接地符号2、设置电源、接地符号属性教学重点放置电源、接地符号及属性教学难点电源的网络名称的意义及风格的设置教法讲练结合、演示法教具教学过程一、熟悉电源、接地符号类型二、电源、接地符号的放置1、放置2、方向调整三、属性修改注:原理图中只要“网络”相同，则所有这些电源之间存在电气连接风格，只改变符号的外观，不改变电气连接的特性。
四、课堂练习五、学生演示五、课堂练习六、学生演示课题绘制原理图练习题一课时实训绘制原理图练习教学目标教学重点教学难点教法教具教学过程绘制原理图题一绘图步聚：1.在桌面空白处，右击，新建一个文件夹，以自己的名字命名。
2.打开proteldxp 2004软件，3.创建项目。
（创建——项目——PCB项目。
）4.保存项目。
(单击文件——保存。
文件名改为：某某的项目一.PrjPCB，保存的路径为：桌面－自己名字命名的文件夹)5.创建原理图文件。
protel_dxp_2004入门教程
5.1.2 系统界面
5.2.4 原理图图纸的设置
在开始绘制电路图之前首先要做的是设置正确的文件选项。从菜单选择【Design】/【Document Options】文件选项对话框打开，弹出图纸设置对话框如图 5-11。
图 5-11 图纸属性设置对话框
（1）设置原理图文档的纸张大小，在 Sheet Options 标签，找到 Standard Styles 栏。点击输入框旁 的箭头将看见一个图纸样式的列表。在此将图纸大小（sheet size）设置为标准 A4 格式，使用滚动栏 滚动到 A4 样式并点击选择。点击 OK 按钮关闭对话框，更新图纸大小。
图 5-3 Protel DXP 的文档组织结构
5.2 Protel DXP 电路原理图的绘制
5.2.1 电路原理图的绘制流程
原理图设计是电路设计的基础，只有在设计好原理图的基础上才可以进行印刷电路板的设计和电 路仿真等。本章详细介绍了如何设计电路原理图、编辑修改原理图。通过本章的学习，掌握原理图设 计的过程和技巧。电路原理图的设计流程如图 5-4 所示，包含 8 个具体的设计步骤：
图 5-6 PCB 项目创建界面
Projects 面板出现新的项目文件，PCB Project1.PrjPCB，与“no documents added”文件夹一起列出。 如图 5-7 所示。
图 5-7 新的工程项目文件
2. 通过选择【File】/【Save Project As】将新项目重命名（扩展名为*.PrjPCB）。指定把这个项目 保存在硬盘上的位置，在文件名栏里键入文件名 zdqPCB.PrjPCB 并点击 Save。
中文版Protel2004 DXP操作步骤
中文版Protel2004 DXP操作步骤网上及书本上介绍了许多英文版Protel2004 DXP的教程，但介绍中文版Protel2004 DXP使用的较少，经过本人自学后，写下了可以直接操作的步骤，供大家参考。
一. 创建文件1、创建项目文件（项目文件后缀名为.prjPCB）文件——创建——项目——PCB项目——（刚创建的文件名“PCB-Project1. prjPCB”，下方有一个粉色的文件夹图标，表明文件没有保存）右击刚创建的蓝色的文件“PCB-Project1. prjPCB”——点击“保存项目”——选择保存路径——重命名——保存。
2、创建原理图（原理图文件后缀：.schdoc）文件——创建——原理图——右击刚创建的文件名——保存项目——选择保存路径——重命名——保存。
3、创建PCB板文件点击在需要创建的项目文件，点击菜单栏“文件”——“创建”——“项目”——“pc”b文件——右击刚创建的文件——选择保存路径——重命名——保存。
二. 设计图纸尺寸在原理图面板上点击“设计”——文档选项——在“标准风格”里选择合格的纸张或点击“使用自定义”右方的方框点击打钩，在下方输入自定义的宽度、高度等参数——确定是否需要显示图纸明细表（点击去掉勾不显示图纸明细表，明细表为显示图纸张数、作者等信息，捕获：为元件移动的基本步长）。
放大图纸——Pgup，缩小图纸——PageDn，合适大小——Ctrl+ PageDn，移动图纸——右击出现手型不放拖动。
三. 元件、封装载入元件库提示：原理图和PCB图在制作过程中经过了多步操作时必须经常右击文件名点击“保存”保存文件（不是文件菜单中的保存），否则容易死机。
1. 元件和封装载入元件库：在原理图界面，点击“放置”——点击“库参考”右方带3个点的方框——点击“库”右方带3个点的方框——点击“安装”——点击“查找范围”右方的下拉箭头——点击“文件类型”右边的倒三角选择All Files（全部）——点击文件夹图标找到文件位置——点击需要的文件——点击“打开”。
Protel DXP 2004 使用步骤
Protel DXP 2004 使用步骤一、创建一个工程文件1、File（文件）/New（创建）/Pcb project2、Save as project（另存项目）（保存改名* **. .prjpcb）3、在这个工程中新建原理图文件。
（Sch××.schdoc）二、原理图绘制45、电气检查规则设置。
Project（项目管理）/ Project Options（项目管理选项）6、原理图编译。
Project（项目管理）/Complie Document *.schDoc编译后查看信息窗口。
View（查看）/Workspace Panels（工作区面板）/System/Message(若Message中没有错误信息，说明原理图正确。
)7、生成网络文件.Design（设计）/Netlist For Document（设计项目的网络表）/Protel8、生成元件列表文件。
Rrports（报告）/Bill of Materials.弹出对话框，点击Expot 将文件保存为Excel格式。
三PCB板制作9、在这个工程中，新建一个PCB文件。
扩展名为Pcb××.pcbdoc10、设置坐标原点。
Edit（编辑）/Origin（原点）/Set(设定)11Design（设计）/Board Shape(PCB板形状)/Redfine Board Shape（重新定义PCB板形状) (PCB 区域变成绿色，光标变成十字行，用光标来定义四个角。
) 若对外形尺寸不满意Design/Board Shape(PCB板形状)/Move Board Vertices（移动PCB板顶）来重调整尺寸。
12、设置电气边框注意：只能在keep-out layer（禁止布线层）中进行。
Place（放置）/Line（直线）或绘图工具栏里的第一个图标13、加载网络文件和元件封装。
Desin/Import changes Form *.PrjPCB.出现对话框，点击Validate Changes ,在check栏中出现“√”，表示正确。
PROTEL+DXP2004教程
DXP中必记的快捷键及一些参数解释1.编辑原理图时，按右键可以拖动电路。
2.按住ctrl键，用滚轮可以放大缩小。
3.想同时移动多个元件，要同时选中多个元件，按shift键即可。
4.拖动一个元件，但不会改变和其他脚的连接关系，连线会跟着延长，快捷键先按M 再按D，再点要移动的元件，即可,当然只有导线会跟着延长，若是直接与电阻或是什么芯片的管脚连接，中间没有导线，那拖动的时候，连接就会断开。
5.可以将元件对折，双击零件，在属性框的Graphical选项中，选中Mirrored选项。
6.S+C,执行这个命令后单击导线、电气结点、端口或网络标号，可以将实际连接在一起的导线、电线结点、端口或网络标号选中，取消这个状态，点按屏幕右下角的clear即可。
可视网格：可视网格是图样上可以看到的网格，用作视觉参照，一般将它的范围选为和捕获风格同样大，以便捕获网格的使用。
两上参数，一般只用到grid2,表示网格的大小，grid1是表示一个网格内又有小网格，用细线表示，不知道为什么，软件里老显示不出来，所以基本不用。
捕获网格：使用捕获网格，在放置或者移动图样上的实体时，将光标定位在捕获网格上，也就是说定义的捕获风格就是光标移动步伐的大小。
电气网格：电气网格用于引导布线，在原理图编辑器中布置导线时，当它落入到另一个实体的电气连接点的电气范围内时，光标会捕获到这个实体，这个实体的电气连接点就会出现热点，此时单击鼠标就可以将两个电气实体连接上了。
元件网格：捕获网格是限制鼠标移动位置的网格，它对移动线啊什么的都限制，元件网格是专门针对移动或者放置元件限制的，例如将元件网格设置为100mile,捕获网格设置为25mil,这样元件移动时，始终保持元件在100mil的网格上，即元件移动都是以100mil为单位的，而布线时也总能够从管脚正中间穿过，即布线等是以25mil为单位的，即元件移动不受捕获网格的限制。
7.丈量两点间的距离，用ctrl+M，拖两点即可。
dxp2004详细使用指导教程完整ppt课件
整理ppt
29
新
建
并
保
存
原
理
图
文
右键单击
件
选择“保存”
整理ppt
修改保存位置和文件名
30
熟悉原理图设计环境
整理ppt
31
工作面板
❖ DXP2004大量使用各种工作面板，用于管理项目文 件（Projects）、文件（Files）、访问元件库（ Library）等。
❖ 单击相应的面板标签可打开某个工作面板，也可通 过选择“查看”>“工作区面板”中的子菜单项， 打开或关闭相应的工作面板。
整理ppt
49
原理图绘制---加载元件库
❖ 打开元件库面板 1、单击工作区右侧的“元件库”面板标签 2、或选择“设计”>“浏览元件库”菜单命令。
已加载的常用元件库
需加载新的元件库， 单击“安装”
整理ppt
50
原理图绘制---加载元件库
在“安装”选项卡下单击“安装”按钮，弹出“打 开”对话框。
整理ppt
36
设置图纸参数
整理ppt
37
设置图纸参数
❖ 捕获网格：光标每次在图纸上移动的最小单位。 ❖ 可视网格：图纸上实际显示的网格单元。 ❖ 捕获网格：电气网格用来引导布线。在绘制导线时
，系统会以“网格范围”中设定的值为半径，以光 标所在位置为中心，向四周搜索电气节点，如果在 搜索半径内有电气节点的话，就会自动将光标移动 到该节点上。电气网格的大小应略小于捕获网格， 例如捕获网格为10，电气网格可设为8。
❖ 用于组织与设计印制电路板设计有关的所有 文件。
❖ 仅存储设计文件的链接信息，不存储具体的 设计文件内容。保证了各设计文件的独立。 所以右单击项目文件时，在快捷菜单中有“ 追加已有文件到项目中”的选项。
