无损探伤设备的基本原理
涡流探伤仪工作原理
涡流探伤仪工作原理
涡流探伤仪是一种利用涡流感应的原理来检测材料缺陷的无损检测设备。
其工作原理如下：
1. 原理基础：
涡流感应是指当导体材料中有交变磁场通过时，会在导体内部产生一个涡流。
涡流的生成会消耗磁场能量，并且会产生电阻热。
当存在缺陷时，由于缺陷部位的形状和存在的电阻差异，涡流的形成和强度会发生改变，从而可以利用涡流的变化来检测缺陷。
2. 工作过程：
涡流探伤仪中的电磁线圈产生一个交变磁场，然后将待检测的导体材料放置在电磁线圈附近。
当交变磁场通过导体时，导体内部会产生一个相应的涡流。
涡流的形成会导致局部磁场发生变化。
3. 检测原理：
涡流探伤仪通过测量涡流感应产生的磁场变化来检测材料中的缺陷。
当涡流通过缺陷时，涡流的形状和强度会出现变化，进而改变磁场的分布。
探测器会测量并分析这些磁场变化，并将其转化为信号。
4. 缺陷探测：
根据不同的涡流变化情况，该仪器可以检测出导体材料中的各种缺陷，例如裂纹、异物、孔洞等。
通过对涡流变化的分析，可以确定缺陷的位置、形状、大小等信息。
综上所述，涡流探伤仪通过利用涡流感应的原理来检测导体材料中的缺陷。
通过测量磁场的变化，可以分析缺陷的特征，从而实现无损检测。
超声波探伤仪原理
超声波探伤仪原理一、前言超声波探伤仪是一种常见的无损检测设备，广泛应用于各种材料的质量检测和缺陷检测。
本文将从超声波探伤仪的原理入手，对其工作原理进行详细解析。
二、超声波的特性超声波是指频率高于20kHz的机械振动波，其具有以下特性：1. 能够穿透物体：超声波在介质中传播时会发生折射和反射，但同时也能够穿透物体并到达另一侧。
2. 反射和散射：当超声波遇到不同密度或不同介电常数的物质时，会发生反射和散射现象。
3. 吸收：超声波在介质中传播时会发生能量损失，被介质吸收。
4. 速度与密度有关：在同一介质中，超声波传播速度与介质密度成正比例关系。
三、探伤仪的组成一个典型的超声波探伤仪主要由以下几个部分组成：1. 发射器：产生高频脉冲信号并将其转换为机械振动，从而产生超声波。
2. 接收器：将接收到的超声波信号转换为电信号并放大。
3. 显示器：将接收到的电信号转换为图像并显示出来。
4. 控制器：控制发射和接收过程，以及对数据进行处理和分析。
四、超声波探伤原理超声波探伤是利用超声波在材料中传播的特性来检测材料中的缺陷。
其基本原理如下：1. 发射超声波：探伤仪通过发射器产生高频脉冲信号，并将其转换为机械振动，从而产生超声波。
这些超声波穿过被检测物体并被反射或散射回来。
2. 接收反射信号：接收器将反射或散射回来的超声波信号转换为电信号，并放大到适当的水平，以便进一步处理和分析。
3. 分析反射信号：控制器对接收到的反射信号进行处理和分析，以确定是否存在缺陷。
如果存在缺陷，则可以确定其位置、形状、大小等信息。
4. 显示结果：最后，控制器将分析结果转换为图像并显示出来，供操作人员进行进一步分析和评估。
五、超声波探伤的应用超声波探伤广泛应用于各种材料的质量检测和缺陷检测，包括：1. 金属材料：超声波探伤可以检测金属材料中的裂纹、夹杂、气孔等缺陷。
2. 塑料材料：超声波探伤可以检测塑料材料中的气孔、裂纹、夹层等缺陷。
3. 混凝土结构：超声波探伤可以检测混凝土结构中的裂缝、空洞、蜂窝等缺陷。
无损探伤方案
无损探伤方案无损探伤是一种非破坏性检测方法，通过使用物理学的原理和科学的仪器设备来检测物体的内部或表面缺陷、杂质、裂纹等。
它广泛应用于航空、航天、核能、军工、建筑、交通等领域。
本文将介绍无损探伤方案的几种常见方法。
一、磁粉探伤法磁粉探伤法是一种适用于铁、钢等金属表面、近表面缺陷的无损探伤方法。
其原理是在被检测物体表面均匀涂有铁磁性粉末，利用外加磁场引导粉末在裂纹、缺陷处留下磁纹，从而发现该处的缺陷。
磁粉探伤法灵敏度高、速度快、成本低，但只适用于铁、钢等铁磁性材料。
二、涡流探伤法涡流探伤法是一种适用于金属、导体等导电材料表面或近表面缺陷的无损探伤方法。
其原理是将交流电源通入探测器，电流在待检测金属或导体中产生涡流，从而形成磁场，利用磁场对探测器产生的信号进行检测，可以发现缺陷。
涡流探伤法灵敏度高、速度快、适用于各种导电材料。
三、超声波探伤法超声波探伤法是一种适用于大多数材料内部缺陷的无损探伤方法。
其原理是利用超声波在材料内部的传播和反射来检测材料内部缺陷。
可以通过探头的不同位置、不同方向进行检测，对材料内部的缺陷、尺寸、定位等都可以进行准确的检测。
超声波探伤法灵敏度高、适用范围广，但在检测厚度较大、表面不平整、材料吸音性较强时可能存在一定的局限性。
四、射线探伤法射线探伤法是一种适用于金属、非金属等大多数材料内部缺陷的无损探伤方法。
其原理是利用电磁波的作用直接透射材料，得到材料内部组织、缺陷等信息来实现无损检测。
射线探伤法灵敏度高、适用范围广，但需要射线源，且辐射可能对人体和环境造成危害，需要进行详细的安全措施。
五、热波探伤法热波探伤法是一种利用材料吸收热能散热规律来检测缺陷的无损探伤方法。
其原理是利用探测器对材料表面施加热源，通过测量热能的传播和分布情况来检测材料内部的缺陷。
热波探伤法适用范围广，可以检测小到几毫米的缺陷，但需要加热、冷却，操作比较繁琐。
综上所述，无损探伤方案是通过选择不同的探测方法和仪器设备，根据被检材料的不同特性来进行无损检测。
无损探伤方法及主要原理
无损探伤方法及主要原理无损探伤，也被称作无损检测或无损评估，是指在不影响被测物体使用性能的前提下，通过一系列技术手段对其内部及表面的结构、性质、状态进行检测，并据此判断其是否存在缺陷或不均匀性，从而评估其适用性、可靠性及安全性。
无损探伤技术广泛应用于航空、航天、核能、电力、石油化工、铁路、桥梁、建筑等各个工业领域。
一、无损探伤的主要方法超声检测（Ultrasonic Testing, UT）超声检测是利用超声波在介质中传播时，遇到不同声阻抗的界面会产生反射、折射、透射和散射等物理现象，通过接收和处理这些现象带来的超声波信号，对被测物体的内部结构和缺陷进行检测和评估。
超声检测适用于金属、非金属、复合材料等多种材料，对裂纹、夹杂、气孔等体积型缺陷有很高的检出率。
射线检测（Radiographic Testing, RT）射线检测是利用X射线或γ射线穿透被测物体时，由于物体内部不同部位对射线的吸收和散射能力不同，从而在射线照片上形成不同的灰度图像，通过观察和分析这些图像来检测物体内部的缺陷。
射线检测适用于检测铸件、焊接件等材料的内部缺陷，如气孔、夹渣、未焊透等。
磁粉检测（Magnetic Particle Testing, MT）磁粉检测是利用磁粉在磁场作用下的排列规律，通过观察磁粉在被测物体表面的分布和形态来检测表面或近表面的裂纹等缺陷。
磁粉检测适用于铁磁性材料的表面缺陷检测，如锻件、铸件、焊接件等。
渗透检测（Penetrant Testing, PT）渗透检测是利用毛细作用原理，将含有荧光染料或着色染料的渗透液施加在被测物体表面，经过一段时间的渗透后，去除多余的渗透液，再施加显像剂，使渗入缺陷的渗透液在紫外光或白光下显现出来，从而检测表面开口的缺陷。
渗透检测适用于非多孔性材料的表面开口缺陷检测，如裂纹、气孔、疏松等。
涡流检测（Eddy Current Testing, ET）涡流检测是利用交变磁场在被测导体中感应出涡流，涡流又会产生与原磁场相交的磁场，从而影响原磁场的分布。
磁粉探伤机的工作原理和检测方法
磁粉探伤机的工作原理和检测方法引言：磁粉探伤是一种常用的无损检测方法，广泛应用于工业领域。
磁粉探伤机作为一种重要的设备，可以快速高效地检测表面和近表面的裂纹、缺陷等隐患，保证工件的质量和安全性。
本文将介绍磁粉探伤机的工作原理和常用的检测方法。
一、磁粉探伤机的工作原理磁粉探伤机利用磁场的特性来检测工件表面和近表面的缺陷。
其工作原理基于安培定律和铁磁材料磁化过程中的磁滞现象。
1. 安培定律原理根据安培定律，电流通过导线时，会在周围产生磁场。
磁粉探伤机通过通电线圈在工件表面产生磁场，用于检测缺陷。
当工件表面有缺陷时，由于磁场的不均匀性，会引起磁粉在缺陷附近集聚，形成磁粉集团。
2. 磁滞现象原理磁滞现象是指铁磁材料在磁场中磁化和去磁化过程中，磁化强度不随磁场的变化而线性变化的现象。
利用磁滞现象，磁粉探伤机可以通过观察磁粉集团的形状和大小，来判断工件表面和近表面的缺陷位置和形态。
二、磁粉探伤机的检测方法磁粉探伤机的检测方法主要包括干法和湿法两种。
下面将详细介绍这两种常用的方法。
1. 干法干法是指在磁粉探伤过程中不使用液体介质。
具体步骤如下：（1）清洁工件表面，确保无杂质和油污。
（2）涂覆磁粉剂。
磁粉剂通过与工件磁场交互作用，形成磁粉集团，并沉积在缺陷表面。
（3）观察和评估磁粉集团。
使用特定的光源和磁粉观察仪对工件进行观察，根据磁粉集团的形状、大小和密度等特征，判断缺陷的位置和形态。
干法适用于对表面和近表面的缺陷进行检测，具有操作简单、成本较低等优势。
然而，干法对于微小和深埋缺陷的检测能力较弱。
2. 湿法湿法是指在磁粉探伤过程中使用液体介质。
具体步骤如下：（1）清洁工件表面，确保无杂质和油污。
（2）涂覆磁粉悬液。
磁粉悬液包含磁粉和水或油剂，通过浸渍到缺陷表面形成磁粉集团。
（3）观察和评估磁粉集团。
使用特定的光源和磁粉观察仪对工件进行观察，根据磁粉集团的形状、大小和密度等特征，判断缺陷的位置和形态。
湿法相对于干法，具有更高的检测灵敏度和检测深度。

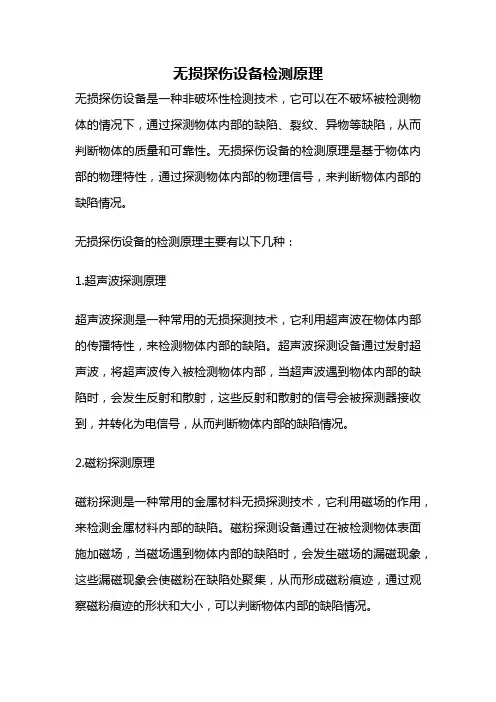

无损探伤设备检测原理
无损探伤设备检测原理无损探伤设备是一种非破坏性检测技术，它可以在不破坏被检测物体的情况下，通过探测物体内部的缺陷、裂纹、异物等缺陷，从而判断物体的质量和可靠性。
无损探伤设备的检测原理是基于物体内部的物理特性，通过探测物体内部的物理信号，来判断物体内部的缺陷情况。
无损探伤设备的检测原理主要有以下几种：1.超声波探测原理超声波探测是一种常用的无损探测技术，它利用超声波在物体内部的传播特性，来检测物体内部的缺陷。
超声波探测设备通过发射超声波，将超声波传入被检测物体内部，当超声波遇到物体内部的缺陷时，会发生反射和散射，这些反射和散射的信号会被探测器接收到，并转化为电信号，从而判断物体内部的缺陷情况。
2.磁粉探测原理磁粉探测是一种常用的金属材料无损探测技术，它利用磁场的作用，来检测金属材料内部的缺陷。
磁粉探测设备通过在被检测物体表面施加磁场，当磁场遇到物体内部的缺陷时，会发生磁场的漏磁现象，这些漏磁现象会使磁粉在缺陷处聚集，从而形成磁粉痕迹，通过观察磁粉痕迹的形状和大小，可以判断物体内部的缺陷情况。
3.涡流探测原理涡流探测是一种常用的金属材料无损探测技术，它利用涡流的作用，来检测金属材料内部的缺陷。
涡流探测设备通过在被检测物体表面施加交变电磁场，当电磁场遇到物体内部的缺陷时，会产生涡流，这些涡流会改变电磁场的分布，从而形成涡流信号，通过观察涡流信号的强度和分布，可以判断物体内部的缺陷情况。
4.射线探测原理射线探测是一种常用的无损探测技术，它利用射线的作用，来检测物体内部的缺陷。
射线探测设备通过发射射线，将射线传入被检测物体内部，当射线遇到物体内部的缺陷时，会发生散射和吸收，这些散射和吸收的信号会被探测器接收到，并转化为电信号，从而判断物体内部的缺陷情况。
无损探伤设备的检测原理是基于物体内部的物理特性，通过探测物体内部的物理信号，来判断物体内部的缺陷情况。
不同的无损探测技术有不同的检测原理，选择合适的无损探测技术，可以提高检测的准确性和效率，从而保证物体的质量和可靠性。
探伤机工作原理
探伤机工作原理
探伤机是一种用于检测物体内部缺陷的设备，其工作原理是通过探测器发射的电磁波或超声波，对待检测物体进行扫描和分析。
探测器发射的电磁波或超声波会在物体内部遇到不同密度或介质变化的位置发生反射、衍射、折射等现象。
通过接收和分析这些反射、衍射、折射信号，探测器可以确定物体内部的缺陷位置和性质。
具体来说，探测器发射的电磁波或超声波在遇到物体内部的缺陷时，会发生信号的反射或散射。
接收器会接收到这些反射或散射的信号，并将其转化为电信号。
然后，经过放大、滤波等处理，信号会被传输到显示屏上。
显示屏上的图像或数据会展示出物体内部缺陷的位置和形状。
探测机操作员可以通过观察显示屏上的图像，判断物体内部是否存在缺陷，并进一步分析缺陷的性质和严重程度。
探伤机的工作原理依赖于材料的物理特性，如电磁波在不同介质中的传播速度和吸收程度，以及超声波在材料中的传播速度等。
根据不同的探测对象和需求，可以选择不同类型的探测器和波长的电磁波或超声波，以实现最佳的探测效果。
总的来说，探伤机通过发射和接收电磁波或超声波，对物体内部进行扫描和分析，从而检测出缺陷的位置和性质。
这项技术在工业领域中被广泛应用于质量控制、安全检测等方面。
射线探伤的原理及应用
射线探伤的原理及应用1. 引言射线探伤是一种常用的无损检测技术，广泛应用于工业生产中的质量控制和安全检测。
本文将介绍射线探伤的原理及其在不同领域的应用。
2. 射线探伤的原理射线探伤是利用射线在物体中的相互作用来检测物体内部的缺陷或密度差异。
射线通常使用的是X射线和γ射线。
以下是射线探伤的基本原理：•射线产生：射线通常是通过射线源产生的，常见的射线源有X射线机和放射性同位素。
•射线传播：射线从射线源发出后，会穿过被检测物体，部分射线会被吸收、散射或透射。
•探测器接收：探测器用于接收透射的射线并转化为电信号。
•信号处理：电信号经过放大和处理后，可以通过显示器或记录仪等设备直观地得到被检测物体的内部情况。
3. 射线探伤的应用射线探伤广泛应用于各个领域，以下是一些常见的应用案例：3.1 工业领域•飞机零部件检测：射线探伤可以检测飞机零部件中的隐蔽裂纹和内部缺陷，确保飞机的飞行安全。
•焊接缺陷检测：射线探伤可用于检测焊接接头中的缺陷，确保焊接质量满足要求。
•金属铸件检测：射线探伤可以发现金属铸件中的气孔、夹杂物等缺陷，提高产品质量。
3.2 医学领域•骨骼检查：射线探测技术在医学领域广泛应用于骨骼检查，可以发现骨折、关节疾病等病变。
•乳腺X光摄影：射线探测技术在乳腺癌早期筛查中起到关键作用，可以发现潜在的肿瘤。
•血管造影：射线探测技术可以用于检查血管狭窄、堵塞等血管疾病。
3.3 资源勘探•石油勘探：射线探测技术可以用于探测地下油气储层和岩石结构，帮助确定石油地质储藏。
•矿石探测：射线探测技术可以用于检测矿石中的金属含量，提高矿石开采的效率。
4. 小结射线探伤是一种常用的无损检测技术，它的原理是利用射线在物体中的相互作用来检测物体内部的缺陷或密度差异。
射线探伤广泛应用于工业领域、医学领域和资源勘探等领域，帮助提高产品质量、确保安全和发现潜在的疾病。
随着技术的进步，射线探伤技术将继续发展并为各个行业带来更多的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无损探伤设备的基本原理
现在在各大行业中无损检测技术已经是非常普遍的了，无损探伤顾名思义就是在不损坏工件或原材料的工作状态前提下，从而对被检测设备的表面和内部质量进行测试。
下面讲解无损探伤设备的基本原理，希望对您有所帮助。
无损探伤设备的基本原理：
无损检测的常规方法有直接用肉眼检查的宏观检验和用射线照相探伤、超声探伤仪、磁粉探伤仪、渗透探伤、涡流探伤等仪器检测。
肉眼宏观检测可以不使用任何仪器和设备，但肉眼不能穿透工件来检查工件内部缺陷，而射线照相等方法则可以通过各种各样的仪器或设备来进行检测，既可以检查肉眼不能检查的工件内部缺陷，也可以大大提高检测的准确性和可靠性。
至于用什么方法来进行无损检测，这需根据工件的情况和检测的目的来确定。
无损探伤检测是利用物质的声、光、磁和电等特性，在不损害或不影响被检测对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷大小，位置，性质和数量等信息。
它与破坏性检测相比，无损检测有以下特点。
是具有非破坏性，因为无损探伤在做检测时不会损害被检测对象的使用性能;
第二具有全面性，由于检测是非破坏性，因此必要时可对被检测对象进行100%的全面检测，这是破坏性检测办不到的;
第三具有全程性，破坏性检测一般只适用于对原材料进行检测，如机械工程中普遍采用的拉伸、压缩、弯曲等，破坏性检验都是针对制造用原材料进行的，对于成品和在用品，除非不准备让其继续服役，否则是不能进行破坏性检测的，而无损检测因不损坏被检测对象的使用性能。
所以，它不仅可对制造用原材料，各中间工艺环节、直至终产成品进行全程检测，也可对服役中的设备进行检测。
