专题电学计算题分类例析
电学计算精典例题解析
26，黑夜看不见开关位置，为此小明设计了如图所示的电路．当单刀双掷开关 S合向b时，照明灯亮、指示灯灭，避免指示灯费电；S合向a时，照明灯灭、 指示灯亮，显示开关位置（S只能处于这两种状态）．他在如图所示方框中完 成指示灯和电阻丝的连接电路，指示灯规格 为“10V，1W”． （1）照明灯正常工作时的电阻是多少？ （2）若照明灯正常工作6h，这段时间内照明灯需消耗多少电能？ （3）为使指示灯正常发光，需接上多大电阻的电阻丝？
解：（1）当调速电阻的滑片P在最右端时，电动机与 调速电阻串联，则：
调速电阻两端的电压： 电路中的电流： 此时电动机的电功率P=U机I=500V×10A=5000W=5KW． （2）当调速电阻的滑片P在最左端时，电路为电动机的简单电路，
（ 3） 电能：
1min电动机消耗的
9.图21甲是一个拉力计的原理图，硬质金属弹簧右端和金属滑片P固定在一起 （弹簧的电阻不计，P与R1间的摩擦不计），R0是定值电阻，ab是一根长4cm 的均匀电阻丝，其阻值为40Ω，电源电压U=6V，电流表的量程0~0.6A.请回答： （1）为保护电流表，R0的阻值至少为 10 Ω. （2）若R0=20Ω，当拉环不受力时，滑片处于a端，闭合开关S后电流表的读数 是多少？ （3）若R0=20Ω，已知该弹簧伸长的长度△L 与所受拉力F间的关系如图21乙 所示，通过计算说明，开关S闭合后，当电流表指针指在0.2A处时，作用在 拉环上水平向右的拉力是多大？
U RL RL R1
2
将U=6V、R1=2.5Ω、P=3.W代入上式中， 解得：RL=1.25Ω或5Ω 由图可知，灯泡连入电路中的最小阻值为RL最小=1.5V/0.5A=3Ω
所以RL =5Ω
5，小明的奶奶住在徐闻农村，她家的楼道灯泡在深夜时很容易烧坏．为解决 这一问题，小明设计了如图所示的电路，L1和L2都是“220V40W”．请回答 下列问题：（设灯泡的电阻不变化，电源电压变化忽略不计） （1）乙灯泡的电阻是多少？闭合开关S和S1，L1正常发光，工作5h消耗的电 能是多少？ （2）断开S1，闭合S，让两灯泡都发光，深夜灯泡就不容易烧掉了，请计算 此时L1两端的电压． （3）请计算两盏灯泡都亮时电路消耗的总功率是多少？

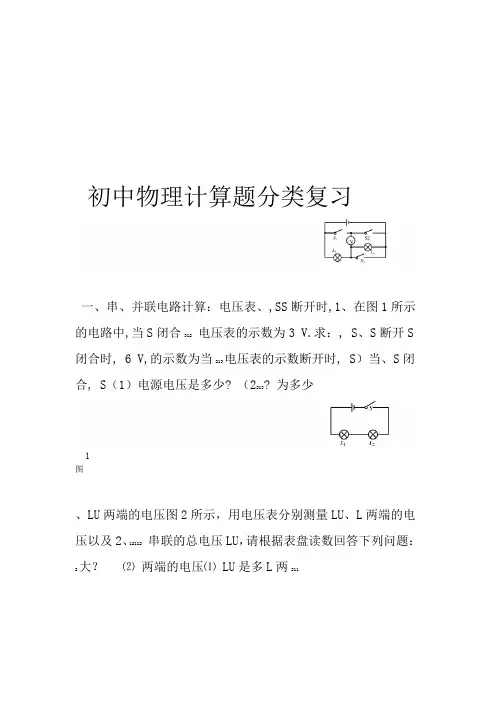

完整word版人教版初中物理计算题专题电学专题复习含答案全
初中物理计算题分类复习一、串、并联电路计算：电压表、,SS断开时,1、在图1所示的电路中,当S闭合312电压表的示数为3 V.求：, S、S断开S 闭合时, 6 V,的示数为当213电压表的示数断开时, S）当、S闭合, S（1）电源电压是多少? （2213? 为多少1图、LU两端的电压图2所示，用电压表分别测量LU、L两端的电压以及2、12112串联的总电压LU，请根据表盘读数回答下列问题：⑵两端的电压⑴ LU是多L两2112大？U是多大？端的电压2是多大？L、⑶LU串联的总电压21⑷电源电压是多大？2图二、欧姆定律计算：,,R所示,R=15 =10 33、如图211A，求：电流表示数是各是多大？IRI和中1（）R中电流2112）电压表的示数是多大？（2图3；当电44、如图所示电路中，当电源电压为4 V时，电压表的示数为1 V 源电压增至12 V的阻值。
、R时，电流表的示数为0.5 A。
求电阻R21三、电功、电功率、焦耳定律计算：最阻值为．、如图55所示电路，电源电压为45V，R15Ω，滑动变阻器R2 3V6A．，电压表量程为0～。
求：0020大阻值为Ω，电流表量程为～正常工作时整个电路消耗 (2)滑动变阻器允许接入电路的阻值范围；(1)5 图的最大功率。
19B DSP—型号220V 50Hz 电源加热功率时 12若热水瓶内装满水，、某电热水瓶的铭牌如下表所示。
600W在额定电压下工作保温 7、（外界大气压强为1个标准大气压）。
求：时 3加热时）（2（1）保温时通过电热水瓶的电流是多少？0W电热水瓶的电阻多大？容量2L正好烧开，则加热时℃的水加热10min3）若瓶内20（电热水瓶的热效率是多少？ 4（）请你尝试画出电热水瓶的内部电路图。
所示6、某校同学在研究用电器的电功率时连接了如图7的电路，电路中电员两端电压保持不变。
当闭合开关S、a时，闭合开关S移动到S滑动变阻器的滑片P321与断开S、S，电流表的变化范围为0.4A～0.1A，电压表的变化范围32为6V～4V；当断开开关S 和S，滑32动变阻器的滑片P移动到距a点1/2时小灯泡L正常发光。
电学综合计算题归类评析
电学综合计算题归类评析预备知识解答电学综合计算题所用到的公式主要有：解答电学综合计算题所用到的公式主要有： ⑴欧姆定律：I =RU； ⑵电功率的公式：P =tW =UI =I 2R =RU 2 ；⑶电功的公式：W =P t =…… ； ⑷电热： ①焦耳定律：Q =I 2R t ， ②对于电能全部转化为内能的用电器：Q =W =…… ； ⑸串联电路的规律：I =I 1=I 2 ，U =U 1+U 2 ，R =R 1+R 2 ； ⑹并联电路的规律：I =I 1+I 2 ，U =U 1=U 2 。
试题类型通常有以下几种：一、关于实际电压和实际功率的计算例题：张可最近注意到家中的灯泡比平常亮，他猜测可能是电压超过了220V 。
为了证实猜想，他做了如下的实验，关闭家中其它电器，只开一只“220V 100W ”的电灯，用手表和家中的电能表测算出电灯的实际功率为121W 。
求：。
求：⑴这只电灯的电阻是多少？这只电灯的电阻是多少？⑵张可家此时的实际电压是多少？张可家此时的实际电压是多少？ ⑶为了使这只电灯正常发光，应串联一个多大的电阻？为了使这只电灯正常发光，应串联一个多大的电阻？ 解：⑴电灯的电阻：R =额额P U 2=()100W220V 2= 484Ω。
⑵∵电灯的电阻不变，电灯的电阻不变，∴张可家此时的实际电压：U 实=R P 实 =W ´4841W 12 =242V。
⑶这只电灯正常发光时的电流：I =额额U P =220V 100W =115A ， 应串联的电阻：R =I U U 灯-=()A5/11220V242V -= 48.4Ω。
方法点评：“电阻不变”是解决这类问题的关键。
用电器正常工作时，它的实际电压等于额定电压，实际功率等于额定功率，如本题第⑶问，可直接利用“220V 100W ”计算电路中的电流等。
当用电器两端的实际电压不等于额定电压时，用电器不能正常工作，其实际功率、实际电流不再等于相应的额定值；但在温度变化不大时，一般认为用电器的电阻是不变的，如本题第⑵问，因电灯的实际功率为121W ，此时“220V 100W ”只能用来求电阻。
专题三 题型二、电学计算
R1的实际功率
P实=I2R1=(0.2 A)2×440 Ω=17.6 W,
则当该电热毯处于低温加热状态与高温加热状态时,其中的电热丝
R1 所消耗的电功率大小之比
实
额
=
17.6W
110W
=
4
。
25
4.(2019·湖南怀化中考)如图甲是定值电阻R1和标有“8 V 8 W”灯
泡L的I-U关系图象。如图乙所示,电源电压恒定不变,滑动变阻器
A×25 Ω=5 V,
即电压表的示数为5 V;
当Rx=5 Ω时电路中的电流I=1.0 A,此时滑动变阻器接入电路中的
电阻最小,
由
I= 可得,此时电路的总电阻
R
总=
=
9V
=9
1.0A
Ω,因串联电路中总
电阻等于各分电阻之和,所以,滑动变阻器接入电路中的最小阻值R
滑=R总-Rx=9 Ω-5 Ω=4 Ω;
该类型一般围绕由开关闭合、变阻器滑片移动等引起电路变化,
要求我们把握电路的某种联系,充分运用欧姆定律与串、并联电路
规律解题。
例题(2019·辽宁营口中考)如图所示电路,电源电压为5 V不变,定
值电阻R0阻值为5 Ω,滑动变阻器R上标有“20 Ω 1 A”字样,灯L标
有“3 V 1.2 W”,电压表量程为0~3 V。(不考虑灯丝电阻的变化,且
后,电压表V的示数为5 V。求:
(1)通过电阻R1的电流I1。
(2)电路正常工作10 s后,电流通过电阻R1做的功W1。移动滑动变阻
器的滑片P,电源电压和电压表示数的比值最大为3,求电压表示数
的最大值和最小值的差值。
答案:(1)0.5 A
「中学物理」电学重要题型：计算例题及思路讲解
「中学物理」电学重要题型：计算例题及思路讲解电学重要题型：计算例题及思路讲解例一、如如图所示，电源电压恒定．闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R l 和R2的阻值分别是（ B ）A、6Ω，2ΩB、6Ω，3ΩC、4Ω，2ΩD、4Ω，3Ω解题思路：第一步：仔细审题，弄清四个问题。
弄清电路结构（串联、并联）；弄清各表（电流表、电压表）测量对象；弄清滑动变阻器接入电路部分（一上一下）；弄清题目已知条件和物理过程（开关通断和滑片移动）。
第二步；画出等效电路。
首先将因短路或开路等不工作的用电器删除；进一步方便判断，可以将电压表看做开路，电流表看做导线；明确电路结构后，将对面的电表还原到位置，确定其测量对象。
第三步：进行电路分析：根据相应电路结构特点进行分析（串联电路电流处处相等、并联各支路电压相等）；利用欧姆定律计算已知量和未知量的关系。
例二、如图所示，当开关S闭合后，滑动变阻器的滑片在b端时，电压表示数为9V，电流表示数为0.15A；滑片P在中点c时电压表的示数为6V。
求：（1）滑动变阻器R1的最大阻值；（2）电源电压和R2的阻值。
答案:（1）60；（2）18，60例三、某同学做电学实验时，实验电路如图所示，已知他所用的电流表量程为0至0.6A，电压表的量程为0至3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，S闭合后，在实验操作无误的情况下，正确的说法是：（ C ）A、电流表最大示数0.6AB、滑动变阻器消耗的最小功率为0C、电压表的最小示数为1VD、电阻R0消耗的最大功率为1.8W思路：电学计算题中常常遇到一些电路保护问题，这类问题往往涉及到电流表、电压表、滑动变阻器、灯泡等的保护。
碰到这类问题时，充分运用电学规律和数学中的不等式，一般会使问题得到解决。

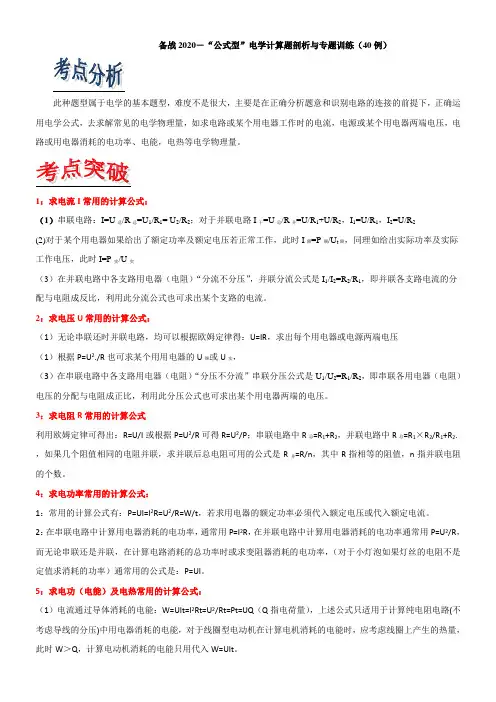

2020中考物理-“公式型”电学计算题剖析与专题训练(40例)
备战2020－“公式型”电学计算题剖析与专题训练（40例）此种题型属于电学的基本题型，难度不是很大，主要是在正确分析题意和识别电路的连接的前提下，正确运用电学公式，去求解常见的电学物理量，如求电路或某个用电器工作时的电流，电源或某个用电器两端电压，电路或用电器消耗的电功率、电能，电热等电学物理量。
1：求电流I常用的计算公式：（1）串联电路：I=U总/R总=U1/R1= U2/R2；对于并联电路I干=U总/R并=U/R1+U/R2，I1=U/R1，I2=U/R2(2)对于某个用电器如果给出了额定功率及额定电压若正常工作，此时I额=P额/U t额，同理如给出实际功率及实际工作电压，此时I=P实/U实（3）在并联电路中各支路用电器（电阻）“分流不分压”，并联分流公式是I1/I2=R2/R1，即并联各支路电流的分配与电阻成反比，利用此分流公式也可求出某个支路的电流。
2：求电压U常用的计算公式：（1）无论串联还时并联电路，均可以根据欧姆定律得：U=IR，求出每个用电器或电源两端电压（1）根据P=U2./R也可求某个用用电器的U额或U实，（3）在串联电路中各支路用电器（电阻）“分压不分流”串联分压公式是U1/U2=R1/R2，即串联各用电器（电阻）电压的分配与电阻成正比，利用此分压公式也可求出某个用电器两端的电压。
3：求电阻R常用的计算公式利用欧姆定律可得出：R=U/I或根据P=U2/R可得R=U2/P；串联电路中R总=R1+R2，并联电路中R总=R1×R2/R1+R2. ，如果几个阻值相同的电阻并联，求并联后总电阻可用的公式是R并=R/n，其中R指相等的阻值，n指并联电阻的个数。
4：求电功率常用的计算公式：1：常用的计算公式有：P=UI=I2R=U2/R=W/t，若求用电器的额定功率必须代入额定电压或代入额定电流。
2：在串联电路中计算用电器消耗的电功率，通常用P=I2R，在并联电路中计算用电器消耗的电功率通常用P=U2/R，而无论串联还是并联，在计算电路消耗的总功率时或求变阻器消耗的电功率，（对于小灯泡如果灯丝的电阻不是定值求消耗的功率）通常用的公式是：P=UI。
电学计算题分类例析专题
电学计算题分类例析专题题型一：简单串并联问题例1、如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L消耗的电功率是多少？解题方法：解决串、并联电路的问题，首先要判断电路的连接方式，搞清串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律加以解决。
练习：1、把R1和R2串联后接到电压为12伏的电路中，通过R1的电流为0.2安，加在R2两端的电压是4伏．试求：（1）R1和R2的电阻各是多少?（2）如果把R1和R2并联后接入同一电路（电源电压不变），通过干路的电流是多少?2、如图所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光。
已知R1=12 ，电流表A1的示数为0.5A，电流表A的示数为1.5A。
求：（1）电源电压；（2）灯L的电阻；（3）灯L的额定功率。
题型二：额定功率、实际功率的计算例1、把一个标有“220V 40W”灯泡接在电压为110V电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？例2 、标有“6V,6W”和“3V,6W”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析：（1）电源电压（2）两灯泡消耗的实际功率分别是多少？（3）两灯泡哪只较亮？练习：1、有一只标有“PZ220—40”的灯泡，接在220V家庭电路中，求：〈1〉灯泡正常发光时的电阻？<2〉灯泡正常发光时通过它的电流？〈3〉1KW·h电可供此灯泡正常工作长时间？〈4〉若实际电压为200V，则灯泡的实际功率为多大？灯泡的发光情况如何？解题方法：找准题中的不变量、变量，选择合适的公式计算题型三：电热计算例1、两电阻串联在电路中，其R1=4Ω，R2=6Ω，电源电压10V，那么在1min时间内电流通过各电阻产生的热量是多少？总共产生了多少热量？例2、一台电动机线圈电阻0.3Ω，接在12V的电路上时，通过电动机的电流为0.5A，在5min 内电流做功及电流产生的热量分别多大？例3、两根相同的电阻丝，电阻为R，将它们串联后接到电源上，20min可以烧开一壶水；如果将它们并联后，接到同一电源上（设电源电压不变），烧开这壶水需要多长时间。
电路计算题的常见题型及解题方法
电路计算题的常见题型及解题方法（一）电路计算题的题型分类：常见的电路计算题大致可分为以下六种不同类型：（1）相同导体在同一电路中；（2）不同导体在同一电路中；（3）同一导体在不同电路中；（4）不同导体在不同电路中；（5）电、热综合型；（6）力、电综合型；（二）例题解析：1、相同导体在同一电路中：例1、如图1，电源电压不变，R1=3R2，S由断开到闭合时，电流表 A 的示数变化了0.4A，求S断开与闭合时，电流表的示数应分别是（）。
A、0.8A和1.2AB、1.2A和0.8AC、1.2A和1.6AD、0.4A和0.8A2、不同导体在同一电路中。
例2、标有“10V，5W”和“10V，10W”的两个小灯泡甲灯和乙灯。
求：（1）甲、乙两灯串联在电压为U的电路中时，哪盏灯亮？（2）将甲、乙两灯并联在同一电路中时，哪盏灯更亮？3、同一导体在不同电路中，例3、如图4，电源电压不变，灯的电阻R不随温度改变。
当S闭合时，R1/R L=1/5，此时灯正常发光，当S断开时，灯的实际功率是其额定功率的1/4。
求：（1）R2与R L之比。
（2）S断开时，R1两端电压与R2两端电压之比。
4、不同导体在不同电路中，例4、如图6所示，电源电压不变，滑片P在某一位置时，电压表示数为10V，变阻器R W上消耗的功率为1W，P在另一位置时，电压表示数为4V，变阻器R W'上消耗的功率为0.8W，求：定值电阻R的值5、电热综合型例5、将一个阻值为4Ω的电热器放入质量是0.5kg的冷水中，当通过它的电流是5A 时，7min内能使水温升高多少℃？水的比热为4.2×103J/（kg·℃）[设电热器产生的热量全部被水吸收]6、力、电综合型例6、用电动机将质量是1kg的砝码匀速提升，在7s内将砝码升高0.3m，已知加到电动机两端的电压是6V，如果电流做的有用功有80%来提升砝码，求通过电动机的电流是多少mA?（三）练习题：1、一个定值电阻R1接在电压恒定的电源上，消耗的功率是40W，另一个定值电阻R2接在这个电源上消耗的功率是60W，若将R1和R2串联在这个电源上（设R1和R2的阻值均不变），则这两个电阻消耗的总功率是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学计算题分类例析一、复习目标：①记住欧姆定律的内容、表达式，并能熟练运用欧姆定律解决简单的电路问题；②知道串并联电路中电流、电压、电阻的关系，并分析解决简单的串、并联问题；③知道电功、电功率的公式，并会求解简单的问题；④知道额定电压、额定功率、实际功率以及它们之间的关系；⑤记住焦耳定律公式并能用焦耳定律进行求解通电导体发热问题。
二、知识储备：1、欧姆定律：（1）内容：（2）公式：变形公式：、（3）适用条件：2、串联电路和并联电路特点：物理量\电路串联电路并联电路电流电压电阻电功电功率电热推论3⑴纯电阻电路：电阻R,电路两端电压U,通过的电流强度I.电功: W= 电热:Q= 电热和电功的关系表明: 在纯电阻电路中,电功电热.也就是说电流做功将电能全部转化为电路的⑵非纯电阻电路：电流通过电动机M时电功 :W= 电热: Q= 电热和电功的关系： =机械能+表明: 在包含有电动机,电解槽等非纯电阻电路中,电功仍UIt,电热仍I2Rt.但电功不再等于电热而是电热了.4、电能表的铭牌含义：220V 5A 2500R/KW.h5、额定电压是指用电器在__ __时的电压，额定功率是指用电器在____ 时的电功率。
某灯泡上标有“PZ220-60”，“220”表示，“60”表示电阻是三、典题解析：题型一：简单串并联问题例1、如图1所示的电路中，电阻R1的阻值为10Ω。
闭合电键S，电流表A1的示数为0.3A，电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值例2、如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L消耗的电功率是多少？解题方法：解决串、并联电路的问题，首先要判断电路的连接方式，搞清串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律加以解决。
练习：1、把R1和R2串联后接到电压为12伏的电路中，通过R1的电流为0.2安，加在R2两端的电压是4伏．试求：（1）R1和R2的电阻各是多少?（2）如果把R1和R2并联后接入同一电路（电源电压不变），通过干路的电流是多少?2、如图所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光。
已知R1=12Ω，电流表A1的示数为0.5A，电流表A的示数为1.5A。
求：（1）电源电压；（2）灯L的电阻；（3）灯L的额定功率。
题型二：额定功率、实际功率的计算例1、把一个标有“220V 40W”灯泡接在电压为110V电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？例2 、标有“6V,6W”和“3V,6W”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析：（1）电源电压（2）两灯泡消耗的实际功率分别是多少？（3）两灯泡哪只较亮？练习：1、有一只标有“PZ220—40”的灯泡，接在220V家庭电路中，求：〈1〉灯泡正常发光时的电阻？<2〉灯泡正常发光时通过它的电流？〈3〉1KW·h电可供此灯泡正常工作长时间？〈4〉若实际电压为200V，则灯泡的实际功率为多大？灯泡的发光情况如何？解题方法：找准题中的不变量、变量，选择合适的公式计算题型三：电热计算例1、两电阻串联在电路中，其R1=4Ω，R2=6Ω，电源电压10V，那么在1min时间内电流通过各电阻产生的热量是多少？总共产生了多少热量？例2、一台电动机线圈电阻0.3Ω，接在12V的电路上时，通过电动机的电流为0.5A，在5min内电流做功及电流产生的热量分别多大？例3、两根相同的电阻丝，电阻为R，将它们串联后接到电源上，20min可以烧开一壶水；如果将它们并联后，接到同一电源上（设电源电压不变），烧开这壶水需要多长时间。
解题方法：首先分清电路（纯电阻电路还是非纯电阻电路），选择正确的公式计算练习：1、一台接在220V电压的电路中正常工作的电风扇，通过风扇电动机的电流为0.455A，测得风扇电动机线圈电阻为5Ω，试求（1）电风扇的输入功率多大？（2）电风扇每分钟消耗电能多少？（3）风扇的电动机每分钟产生的电热多少？产生机械能多少？2、热水器中有两根电热丝，其中一根通电时，热水器中的水经15min沸腾，另一根单独通电时，热水器中的水经30min沸腾。
如把两根电热丝分别串联和并联，问通电后各需多少时间才能沸腾？（设电热丝电阻不变）。
题型四：生活用电问题例1、小欣家的电冰箱功率是0.2kW。
双休日全家外出的两整天里，只有电冰箱在自动间歇工作。
这两天前后，电能表示数如图4所示。
则这两天时间内，电冰箱消耗的电能是多少？实际工作时间是多长？例2、小王家电能表上标有“220V10A”字样，他家原有电器的总功率是1500W。
最近新买了一个电热水器，铭牌上部分数据如下表所示。
(计算结果保留小数点后两位小数)试求：(1)电热水器的额定电流是多少安培？(2)电热水器正常工作时的电阻是多少欧姆？(3)将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用？练习：饮水机是一种常见的家用电器，其工作原理可简化为如图17所示的电路，其中S是一个温控开关，1R为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态。
（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态。
（2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻2R 的阻值（不考虑温度对阻值的影响）。
题型五、变化电路问题例1、如图10-13所示，已知电阻R1=10Ω，R2=20Ω，电源电压U=6V．试根据下列要求进行求解：（1）当开关S1、S2都断开，S3闭合时，求电流表的示数和R1的电压；（2）当S1、S2都闭合，S3断开时，求电流表示数；（3）开关处于何种情况下，电流表会烧坏？例2．如图所示电路，电源电压U保持不变，电源电压为12伏特，定值电阻R1的阻值为4欧姆，滑动变阻器的最大阻值为8欧姆，当滑动变阻器的滑片P从a端向b端滑动的过程中，电流表、电压表示数的变化范围？解题方法：由于开关的通断、滑动变阻器滑片的移动改变了电路的结构，电路中的电流、电压值会发生变化，称之为变化电路问题。
解决变化电路问题的关键是把动态电路变成静态电路，即画出每次变化后的等效电路图，标明已知量和未知量，再根据有关的公式和规律去解题。
练习： 1、如图140所示，Ｒ1＝20欧，Ｒ2＝40欧，电源电压保持不变．（1）当开关S1、S2都闭合时，电流表Ａ１的示数是0.6安，小灯泡Ｌ恰好正常发光，求电源电压和小灯泡的额定电压；（2）当开关S1、S2都断开时，电流表A2的示数是0.2安，求小灯泡的实际功率；（3）小灯泡的额定功率是多少?图1402、如图15所示的电路中，电源电压U=6V，保持不变，电阻R1为5欧。
（1）闭合开关S1，断开S2，并将滑动变阻器的滑片P滑至b端时，测得R1两端的电压U1=1.2V，求滑动变阻器的最大阻值。
（2）当开关S1、S2都闭合，并将滑动变阻器的滑片Pa滑至a端时，若已知R2为7.5欧，求此时干路中的电流为多少？题型六：电路保护问题例1、在伏安法测电阻的实验中，电压表的示数为4.8V，电流表的示数为0.5A。
如果改变电源电压后，电压表的示数为12V，前后两次都用量程为0～0.6A的电流表行不行？如果不行，应该怎么办？例2、如图11所示，电路的电源电压和灯泡电阻不变，R1=5Ω，灯L标有“8V 6.4W”字样，电流表量程为0～3A，滑动变阻器标有“2A”字样。
（1）只闭合S1时，电流表的示数为0.6A，求电源电压。
（2）闭合S1、S2、S3，滑片移到b端时，电流表的示数为I总=2A，求变阻器的最大阻值。
（3）若电压表的量程为0～3V，电流表的量程为0～3A，只闭合S2时，在保证电路安全的情况下，求变阻器连入电路的阻值范围。
解题方法：电学计算题中常常遇到一些电路保护问题，这类问题往往涉及到电流表、电压表、滑动变阻器、灯泡等的保护。
碰到这类问题时，充分运用电学规律和数学中的不等式，一般会使问题得到解决。
练习：1、如图25所示，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P 在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：（1）R的阻值；（2）R0的最大阻值；（3）电源电压．2、如图所示，电源电压是4.5V，电阻R1＝5欧，变阻器R2的最大阻值是20欧姆，电流表的量程是0～0.6安，典押表的量程0 ～3伏，为保护电表不损害，变阻器接入电路的阻值范围是多少？题型七、开放性问题例1 、如图12所示，R1为12Ω的定值电阻，电源电压为9V，开关闭合后电流表示数为0.5A，通电5min.请你根据这些条件,求出与电阻R2有关的四个电学物理量例 2、如图13所示的电路，R1与R2并联，已知R1=10Ω，通过R1的电流 I1=3A。
请你补充一个条件，求出电阻R2的电功率大小（要求：条件不能重复，数据自定，并写出简要计算过程）（1）补充条件，计算；（2）补充条件，计算。
练习：1、家庭中常用电热水壶烧水，它具有方便、环保的优点．下表是小红同学收集到的烧开一壶水的有关数据，请按要求作答．(设电阻值不变、计算结果保留小数点后面两位)(1)烧开这壶水至少需吸收多少热量?(2)用所学知识计算出与本题相关的三个电学方面的物理量．要求写出简要的文字说明、计算过程和结果．(3)小红同学通过计算、分析发现，烧开一壶水实际加热时间大于理论计算时间．你认为产生这种现象的原因是什么?请简要分析．四、达标检测：1.某家庭电路中选用标有“220V3A”的电能表，正常使用三盏“220V60W”的灯和一台“220V75W”电视机，节日晚上想再装标有“220V15W”的彩色串灯以增添喜庆气氛。
问最多能装几盏？（用两种方法）2.某教学大楼共有 12间教室，每间教室装有“220V60W”的电灯6盏。
若照明电路供电电压正常，在每间教室只开两盏灯时，这座楼的干线中的电流强度是多大？若每间教室的所有灯全部开亮，这座楼的干线中的电流又是多大？3、有一个直流电动机,把它接入0.2V电压的电路时,电机不转,测得流过电动机的电流是0.4A,若把电动机接入2.0V电压的电路中,电动机正常工作,工作电流是1.0A,求电动机正常工作时的输出功率多大?如果在电动机正常工作时,转子突然被卡住，电动机的发热功率是多大？4、一台小型电动机,电枢电阻为20欧,接在电压为120V的电源上,求:当输入电动机的电强度为多大时 ,电动机可得到最大的输出功率?最大输出功率为多少?5、如图所示的电路中，电源电压为12伏保持不变，滑动变阻器最大阻值为R2，闭合开关S后，当滑动变阻器的滑片P由a端移到b端时，电流表示数由1.5安变为0.5安，求：（1）滑动变阻器的最大阻值；（2）电压表示数的变化范围；（3）滑动变阻器的滑片P滑到b端时，通电2分钟，R1产生的热量．6．在如图所示的电路中，电源电压不变，灯L标有“6伏3瓦”字样．当电键K闭合时，灯L正常发光，电流表的示数为0.6安．求：（1）通过灯L的电流．（2）电阻R2的阻值．（3）在10秒内，电流通过电阻R2所做的功.7、如图5所示，电源电压保持不变，灯L1和L2上分别标有“6V 3W”和“6V 6W”字样，灯L3上标有“12V”，其它字迹模糊不清。
