石油炼制过程
石油炼制工艺流程讲解
石油炼制工艺流程讲解1. 原油蒸馏：原油首先通过蒸馏塔进行分馏，按照沸点将原油中的各种成分分离出来，得到汽油、柴油、航空燃料、煤油等不同产品。
2. 裂化：裂化是将大分子烃分子裂解成小分子烃分子的过程。
通过加热和催化剂的作用，将重质烃分子裂解成轻质烃分子，从而得到更多的汽油、液化气等产品。
3. 催化裂化和重整：在这个步骤中，通过催化剂的作用将长链烃裂解成较短链烃，同时对烃分子进行重新排列，得到更多的高辛烷值的汽油和高辛烷值的液化气。
4. 烷基化和芳构化：在这一步中，将一些低值产品如丁烷、丙烷等转化为高值的芳烃产品，如苯、甲苯等。
5. 加氢：通过加氢反应，将烯烃、芳烃等不饱和化合物转化为饱和化合物，从而提高产品的稳定性和质量。
6. 脱硫、裂化和脱氮：这一步通过脱硫、裂化和脱氮等过程，将原油中的硫、金属等杂质去除，提高产品的环保性能和稳定性。
7. 产品分离和精制：最后将各种转化后的产品进行进一步的分离和精制，得到清洁的成品油、化工原料和其他石化产品。
总的来说，石油炼制工艺流程是一个复杂的过程，需要多个步骤和各种催化剂的作用来完成。
通过石油炼制，我们可以得到各种不同的石化产品，满足人们对能源和化工产品的需求。
石油炼制工艺是一个复杂而又高效的工程系统，它需要考虑原油的成分、质量、市场需求和环保要求等多方面因素。
下面将详细介绍石油炼制的各个步骤以及每个步骤的作用和原理。
首先是原油蒸馏。
原油蒸馏是将原油按照沸点分离出不同的石化产品的过程。
原油中的各种烃类化合物在不同的沸点下会分别蒸发出来，通过蒸馏塔的不同区域进行分馏和分离。
在原油蒸馏过程中蒸发出来的分馏产品包括汽油、柴油、航空燃料、煤油等。
这些产品分别用于汽车、飞机、工业和军用等领域。
蒸馏得到的产品还需要进行后续加工和精制，以满足市场和环保的要求。
接着是裂化：裂化是将大分子烃分子裂解成小分子烃分子的过程。
在裂化的过程中，原油中的长链烃分子被加热到高温后，分解成较小的烃分子，从而得到更多的汽油、液化气等产品。
石油炼制过程
石油炼制过程石油是一种重要的化石能源资源，经过炼制可以得到各种石油制品，为人类的生产生活提供了重要的能源支持。
石油炼制是指将天然石油中的各种组分按照其沸点和结构特性进行分离、转化和提纯的过程。
下面将简单介绍石油炼制的基本过程及主要产品。
石油炼制的基本过程石油炼制是一个复杂的化工生产过程，通常分为以下几个主要步骤：1. 馏分分馏首先将原油加热至其沸点以上，然后通过蒸馏塔将原油中的各种组分按照沸点高低进行分馏。
在分馏过程中，会得到不同沸点范围内的馏分，如煤油、柴油、汽油、液化石油气等。
2. 裂化裂化是将较重的石油分子链断裂成较轻的分子的过程，通过裂化可以增加汽油和液化石油气的产量。
常见的裂化方法有热裂化和催化裂化两种。
3. 裂化汽油的升级通过加氢处理或改进烟气处理等方法，将裂化汽油中的硫、氮等杂质去除或降低，提高汽油的质量。
4. 芳烃制取利用裂化产物中的芳烃原料，经过精制和分离得到苯、甲苯、二甲苯等芳烃产品。
5. 石脑油分离通过溶剂萃取或分子筛等方法，将石脑油中的硫化物、氮化物等有害成分去除，得到清洁的石脑油产品。
6. 裂化气分离裂化气中含有大量的丙烷、丁烷等烃类气体，通过冷凝和分离得到液化石油气产品。
主要产品石油炼制的主要产品包括煤油、柴油、汽油、液化石油气、苯、甲苯、二甲苯、石脑油等。
这些产品广泛应用于化工、交通运输、农业等多个领域，是现代社会生产生活的重要能源和原料来源。
在石油炼制过程中，虽然可以得到丰富的产品，但同时也会产生大量的尾气和固体废弃物，给环境带来了一定的污染和压力。
因此，在石油炼制过程中，加强环境管理和持续改进技术是十分重要的。
总的来说，石油炼制是一项复杂而重要的工业过程，通过对原油的加工处理，得到了各种石油制品，为社会的发展和进步提供了重要支持。
希望在未来的发展中，科技和管理能够不断完善，促进石油炼制行业的可持续发展和环境保护。
石油炼制工程
石油炼制工程石油是一种重要的化石能源，其炼制工程涉及到一系列的化学工艺和技术，需要对原油进行物理、化学、热力学等多方面的分析和处理，从而将其分离、转化以及提纯为各种石油产品，如汽油、柴油、航空煤油、润滑油、沥青等。
本文将对石油炼制工程进行详细介绍。
一、石油炼制工程的基本原理石油的基本组成是碳氢化合物，其中含有不同种类的烃类化合物，如烷烃、烯烃、芳香烃等。
石油的炼制过程就是通过不同的分离、转化和加工技术，将这些烃类化合物分离、提纯、转化为各种具有不同性质和用途的石油产品。
其中，石油炼制工程的基本原理有以下几点：1、物理分离：原油中不同类型的烃类化合物具有不同的沸点和密度，故可以通过蒸馏、萃取、吸附、分子筛等技术实现物理分离。
2、催化转化：通过催化剂对石油中的化合物进行转化可以提高产品的质量和产率，实现增值和环保的目的。
3、加工处理：对分离和转化得到的石油产品进行加工处理，如脱硫、脱氮、脱芳烃、加氢、裂化等，可进一步提高产品质量和减少环境污染。
二、石油炼制工程的基本工艺1、初步分离：在这个阶段，将原油通过加热使得低沸点的烃类化合物蒸发并进一步冷凝成液态油品，就得到了原油的分馏组分，包括轻质馏分、中间馏分和重馏分等。
其中轻质馏分通常用于生产汽油和液化石油气，中间馏分用于生产煤油和柴油，而重馏分则用于生产沥青和蜡等。
2、加氢：加氢技术常常用于提高石油产品的质量和减少环境污染。
通过加入氢气，可以对石油中的烯烃、芳香烃等不稳定化合物进行加氢还原，减少其中的硫、氮等有害元素的含量，同时提高汽油、柴油等产品的辛烷值和氧化稳定性。
3、催化裂化：该工艺技术可以将重馏分中的长链烃类化合物裂解成较短链的烃类化合物，从而提高汽油和柴油的辛烷值和抗爆性能。
通过加入催化剂进行裂解，可适当降低裂解温度和降低能耗。
4、脱硫、脱氮：这是一种对石油产品进行加工处理的技术，通过将石油产品中的硫、氮等对环境和人体有害的元素去除，减少其排放到大气中的污染物，同时提高产品的质量和使用效果。
简述石油炼制过程

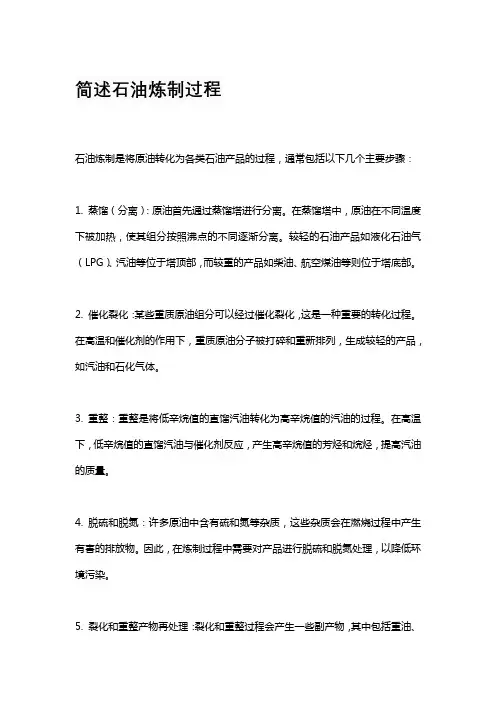

简述石油炼制过程
石油炼制是将原油转化为各类石油产品的过程，通常包括以下几个主要步骤：
1. 蒸馏（分离）：原油首先通过蒸馏塔进行分离。
在蒸馏塔中，原油在不同温度下被加热，使其组分按照沸点的不同逐渐分离。
较轻的石油产品如液化石油气（LPG）、汽油等位于塔顶部，而较重的产品如柴油、航空煤油等则位于塔底部。
2. 催化裂化：某些重质原油组分可以经过催化裂化，这是一种重要的转化过程。
在高温和催化剂的作用下，重质原油分子被打碎和重新排列，生成较轻的产品，如汽油和石化气体。
3. 重整：重整是将低辛烷值的直馏汽油转化为高辛烷值的汽油的过程。
在高温下，低辛烷值的直馏汽油与催化剂反应，产生高辛烷值的芳烃和烷烃，提高汽油的质量。
4. 脱硫和脱氮：许多原油中含有硫和氮等杂质，这些杂质会在燃烧过程中产生有害的排放物。
因此，在炼制过程中需要对产品进行脱硫和脱氮处理，以降低环境污染。
5. 裂化和重整产物再处理：裂化和重整过程会产生一些副产物，其中包括重油、
渣油等。
这些副产物通常需要经过再处理，如加氢处理、催化剂重生等，以使其能够更好地利用或转化为更有价值的产品。
6. 附加处理：根据需求，还可以进行其他附加处理过程，如脱氢、异构化、聚合、脱色等，以满足不同产品的要求。
通过以上步骤，石油炼制厂可以生产出各种石油产品，包括液化石油气（LPG）、汽油、柴油、航空煤油、润滑油、石蜡等。
这些产品在工业、交通、能源等领域发挥着重要的作用。
需要注意的是，在石油炼制过程中应严格遵守环保要求，控制和处理废气、废水等污染物，以减少环境影响。
石油的炼制原理
石油的炼制原理
石油炼制是指将原油转化为各种有用的石化产品的过程。
石油是一种复杂的混合物，由不同碳数的碳氢化合物组成，如烷烃、烯烃和芳烃。
石油炼制的过程主要包括分离、转化和提纯。
分离是石油炼制的第一步，通过蒸馏将原油分解为不同沸点范围的馏分。
在蒸馏塔内，原油被加热并蒸发，然后升入不同高度的凝华部分。
较轻的烃类上升至塔顶，成为气态馏分，如天然气、液化石油气、汽油和航空煤油。
重的烃类则凝结下来，形成液态馏分，如柴油、重油和渣油。
转化是炼制过程中的第二步，通过将分离获得的馏分进行化学反应，转化为更有价值的产品。
常见的转化过程包括重整、裂化、重整和重整等。
重整过程将低辛烷值的烷烃转化为高辛烷值的芳烃，从而提高汽油质量。
裂化过程将较重的烃类分子打碎成较轻的分子，以产生更多的汽油和石蜡。
提纯是炼制过程中的最后一步，目的是去除馏分中的杂质和不纯物质，以得到高纯度的产品。
提纯过程包括催化加氢、吸附、萃取和弗罗尔克过程等。
催化加氢通过将氢气注入馏分中，将硫、氮和其他杂质转化为无害物质。
吸附过程利用吸附剂去除有机杂质和色素，萃取过程则利用溶剂从馏分中提取目标产品。
弗罗尔克过程将液态馏分通过冷却和结晶，将杂质从中剥离，获得高纯度的产品。
综上所述，石油炼制的原理主要包括分离、转化和提纯。
通过
这些过程，原油可以转化为各种有用的石化产品，为我们的生活和工业提供能源和其他必需品。
石油炼制过程
分类习惯上将石油炼制过程不很严格地分为三类过程：（1）一次加工（2）二次加工（3）三次加工。
炼厂总体工艺图如下原油一次加工把原油蒸馏分为几个不同的沸点范围(即馏分)叫一次加工；一次加工装置；常压蒸馏或常减压蒸馏。
是将原油用蒸馏的方法分离成轻重不同馏分的过程，常称为原油蒸馏，它包括原油预处理、常压蒸馏和减压蒸馏。
一次加工产品可以粗略地分为：①轻质馏分油（见轻质油）,指沸点在约370℃以下的馏出油,如粗汽油、粗煤油、粗柴油等。
②重质馏分油(见重质油)，指沸点在370～540℃左右的重质馏出油,如重柴油、各种润滑油馏分、裂化原料等。
③渣油（又称残油）。
习惯上将原油经常压蒸馏所得的塔底油称为重油（也称常压渣油、半残油、拔头油等）。
原油二次加工（裂化、重整、精制和裂解）二次加工过程：将一次加工得到的馏分再加工成商品油叫二次加工；二次加工装置：催化、加氢裂化、延迟焦化、催化重整、烃基化、加氢精制等。
一次加工过程产物的再加工。
主要是指将重质馏分油和渣油经过各种裂化生产轻质油的过程，包括催化裂化、热裂化、石油焦化、加氢裂化等。
其中石油焦化本质上也是热裂化，但它是一种完全转化的热裂化，产品除轻质油外还有石油焦。
二次加工过程有时还包括催化重整和石油产品精制。
前者是使汽油分子结构发生改变，用于提高汽油辛烷值或制取轻质芳烃（苯、甲苯、二甲苯）；后者是对各种汽油、柴油等轻质油品进行精制，或从重质馏分油制取馏分润滑油，或从渣油制取残渣润滑油等。
裂化一是热裂化就是完全依靠加热进行裂化。
主要原料是减压塔生产中得到的含蜡油。
通过热裂化，又可取得汽油、煤油、柴油等轻质油。
但是，热裂化所得到的产品，其质量不够好二是催化裂化就是在裂化时不仅加热而且加入催化剂。
由于催化剂就像人们蒸制馒头时加入酵母一样，能大大加快反应速度，所以，催化裂化比热裂化获得的轻质油多(汽油产率可达60%左右)，而且产品的质量也比较好三是加氢催化就是在加入氢气的情况下进行催化裂化。
石油炼化常用工艺流程
石油炼化常用工艺流程（一）常减压：1、原料：原油等；2、产出品：石脑油、粗柴油（瓦斯油）、渣油、沥青、减一线；3、生产工艺：第一阶段：原油预处理原油预处理：原油一般是带有盐份和水，能导致设备的腐蚀，因此原油在进入常减压之前首先进行脱盐脱水预处理，通常是加入破乳剂和水。
原油经过流量计、换热部分、沏馏塔形成两部分，一部分形成塔顶油，经过冷却器、流量计，最后进入罐区，这一部分是化工轻油（即所谓的石脑油）；一部分形成塔底油，再经过换热部分，进入常压炉、常压塔，形成三部分，一部分柴油，一部分蜡油，一部分塔底油；剩余的塔底油在经过减压炉，减压塔，进一步加工，生成减一线、蜡油、渣油和沥青。
各自的收率：石脑油（轻汽油或化工轻油）占1%左右，柴油占20%左右，蜡油占30%左右，渣油和沥青约占42%左右，减一线约占5%左右。
常减压工序是不生产汽油产品的，其中蜡油和渣油进入催化裂化环节，生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工，一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行调剂润滑油；4、常减压设备：常压塔、减压塔为常减压工序的核心设备尤其是常压塔，其也合称蒸馏塔，两塔相连而矗，高瘦者为常压塔，矮胖的为减压塔120吨万常减压设备评估价值4600万元。
（二）催化裂化：催化裂化是最常用的生产汽油、柴油生产工序，汽油柴油主要是通过该工艺生产出来。
这也是一般石油炼化企业最重要的生产的环节。
1、原料：渣油和蜡油 70%左右-------，催化裂化一般是以减压馏分油和焦化蜡油为原料，但是随着原油日益加重以及对轻质油越来越高的需求，大部分石炼化企业开始在原料中搀加减压渣油，甚至直接以常压渣油作为原料进行炼制。
2、产品：汽油、柴油、油浆（重质馏分油）、液体丙烯、液化气；各自占比汽油占42%，柴油占21.5%,丙烯占5.8%,液化气占8%,油浆占12%。
3、生产工艺：常渣和腊油经过原料油缓冲罐进入提升管、沉降器、再生器形成油气，进入分馏塔，一部分油气进入粗汽油塔、吸收塔、空压机进入凝缩油罐，经过再吸收塔、稳定塔、最后进行汽油精制，生产出汽油。
石油炼制工作原理
石油炼制工作原理石油是一种重要的能源资源，石油炼制是将原油转化为各种燃料和化工产品的过程。
石油炼制工作原理基于物理和化学性质的差异，通过一系列的分离、转化和处理步骤，将原油中的不同组分分离并转化为有用的产品。
本文将详细介绍石油炼制工作原理。
一、原油提炼原油提炼是石油炼制的第一步，其目的是将原油中的杂质和不需要的组分去除，从而得到符合进一步加工要求的石油馏分。
原油提炼主要通过蒸馏、萃取和溶剂萃取等分离技术实现。
在蒸馏过程中，原油在不同温度下分解为不同沸点的馏分，从而实现对原油的初步分离。
随后，通过萃取和溶剂萃取等步骤，进一步去除硫化物、氮化物、酸性物质等杂质。
二、裂化与重整裂化和重整是石油炼制中的重要工艺。
裂化过程将长链烃分子通过催化剂的作用，分解为较短链的烃类化合物。
这些短链烃类化合物具有较高的辛烷值，适合用作汽油的组分。
而重整则通过催化剂将低辛烷值的烃类化合物转化为高辛烷值的芳香烃类，从而提高汽油的质量。
三、脱硫与脱氮原油中的硫化物和氮化物是一些有害物质，对环境和设备具有一定的腐蚀作用。
因此，在石油炼制过程中，一般需要进行脱硫和脱氮处理。
脱硫主要通过加热和催化剂的作用，将硫化物转化为易于分离的化合物，从而实现脱硫的目的。
脱氮则通过氢气和催化剂的反应，将氮化物转化为氨气从而去除。
四、裂解与重整在石油炼制的后续工艺中，裂解和重整是常用的方法，用于将重质燃料转化为轻质产品。
裂解通过高温和催化剂的作用，将重质燃料或残渣转化为较轻的石蜡、液化气等产品。
重整则将低辛烷值的烃类化合物转化为高辛烷值的芳香烃类，以提高汽油的品质。
五、脱硫与脱氮石油炼制过程中，脱硫和脱氮是必不可少的环节。
脱硫主要通过加热和催化剂的作用，将硫化物转化为易于分离的化合物，从而实现脱硫的目的。
脱氮则通过氢气和催化剂的反应，将氮化物转化为氨气从而去除。
六、催化剂的应用催化剂在石油炼制过程中起着至关重要的作用。
催化剂可以提高反应速率，提高产物的选择性，并延长设备的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石油炼制过程 模拟双沉降器、双分馏塔流程
若有2套催化裂化装置，且对汽油降烯烃要求高, 可采用模拟双沉降器、双分 馏塔FDFCC-C流程
石油炼制过程
裂化反应和转化反应： 两个反应区概念
• 第一反应器采用常规催化裂化操作模式, 烃分子在高温、短接触反应 条件下生成气体、汽油、柴油和重油；
• 生成的汽油进入第二反应器, 在那里采用低温、长停留时间操作条件, 使烯烃进行氢转移、异构化和烷基化等反应生成芳烃或异构烷烃, 从 而实现降低催化裂化汽油含量的目的。
单沉降器、单分馏塔FDFCC-A流程
石油炼制过程
FDFCC流程的特点
• FDFCC工艺优化了催化裂化一次反应和二次反应, 该反应 体系采用双提升管工艺流程, 第一提升管反应器进行常规 催化裂化反应, 第二提升管反应器为催化裂化汽油提供独 立的反应空间。通过改变汽油管反的操作条件来灵活调节 催化裂化汽油烯烃含量, 并使汽油辛烷值增加。
• 原油的脱盐、脱水 • 常压蒸馏 • 减压蒸馏
石油炼制过程
原油一次加工基本属于物理过程，原料油在蒸馏塔里根据组分的 挥发性不同，分离出沸点范围不同的馏分（油品），这些馏分有 的经调合、加添加剂后以产品形式出厂，相当大的部分是作为后 续加工装置的原料。
原油二次加工过程 • 催化裂化 • 催化重整 • 加氢精制 • 延迟焦化 • 催化裂解 • 溶剂脱蜡 ..….
石油炼制过程
裂化反应和转化反应： 两个反应区概念
现有催化裂化过程仅是裂化反 应一维结构； 对于既要完成烃类的充分裂
化、又要促进能大幅度降低汽 油烯烃的氢转移反应则难免顾 此失彼。
具有裂化反应和氢转移反应的 二维反应结构, 可以满足裂化 反应和氢转移反应各自的需求
若只有1套催化裂化装置, 且对汽油 降烯烃要求不高, 可采用单沉降器、 单分馏塔催化裂化汽油改质流程
催化裂化主分馏流程
石油炼制过程
FCC
与流化床反应器相比, 提升管 反应器主要特点为：
• 裂化反应具有更好的选择性, 干气和焦炭产率明显地减少, 更适合处理重质原料油；
• 裂化反应效率更高, 裂化反 应可在很短时间内完成, 并 可以大幅度提高处理能力；
• 裂化反应具有较好的灵活性, 可以通过反应温度、催化剂 性质等条件的变化, 实现不 同的生产方案。
4.1.2 石油炼制过程
石油炼制过程基本流程
石油炼制过程Biblioteka 石油炼制过程每次技术变革均使 石油加工效率和产品提高，并推 动了化学工程与技术学科理论体 系的发展。 大型精馏塔、大型反应器和工业 催化剂 反应动力学，传质与分离
石油炼制基本包括：石油一次加 工、石油二次加工和石油产品精 制等三个基本过程
原油一次加工过程
• FDFCC工艺生产的柴油馏分性质与常规基本相同, 柴油的 十六烷值基本维持不变。
• FDFCC工艺特别适合于重油催化裂化,能使装置的焦炭燃 烧热得到有效的利用。
• FDFCC工艺可采用常规的催化裂化催化剂, 也可以采用具 有降烯烃功能的催化剂。
石油炼制过程 双沉降器、双分馏塔流程
FDFCC-B流程
石油炼制过程 催化裂化技术进展与 过程反应化学之间的关系
正是由于催化裂化反应在反应速度和反应方向选择上明显优于热裂化反应,因此才能取代热裂化工艺。 正是因为烃类在沸石分子筛为活性组元的催化剂上进行裂化反应的速度及选择性明显地优于合成硅酸铝催 化剂, 才能由沸石分子筛为活性组元的催化剂取代合成硅酸铝催化剂，使得汽油产率大幅度增加, 干气产率 降低。但这也同时造成氢转移反应的增加, 从而汽油中的烯烃含量降低, 烷烃增加, 汽油的辛烷值明显降低, 焦炭产率有所增加。 提升管催化裂化工艺取代密相床流化催化裂化工艺, 进一步提高了裂化反应速度, 改善了装置的灵活性。
石油炼制过程
石油炼制过程
催化裂化
我国催化裂化装置以FCC为主，40%原料为渣油。 所生产的汽油和柴油组分分别占成品汽、柴油总量的75%和30% 左右, 所生产的丙烯量约占丙烯总产量的40%。 同时, 还可以为烷基化装置和醚化装置提供原料。
催化汽油中烯烃含量明显超过清洁汽油标准。因此降低催化裂化汽 油烯烃含量是我国流化催化裂化技术面临的重要和紧迫的任务。
石油炼制过程
石油炼制过程
催化裂化过程
热裂化过程 催化裂化过程 催化裂解工艺
催化裂化过程发展核心
1. 催化剂：从无定型硅铝催化剂、X型分子筛、 Y型分子筛和超稳分子筛到中孔分子筛
2. 反应器：从固定床、移动床、密相流化床到提 升管反应器
3. 反应再生系统：两段再生、烧焦罐等催化剂再 生技术；快速汽化、快速反应和快速分离的 “ 三快” 技术，以及催化剂预提升技术等
