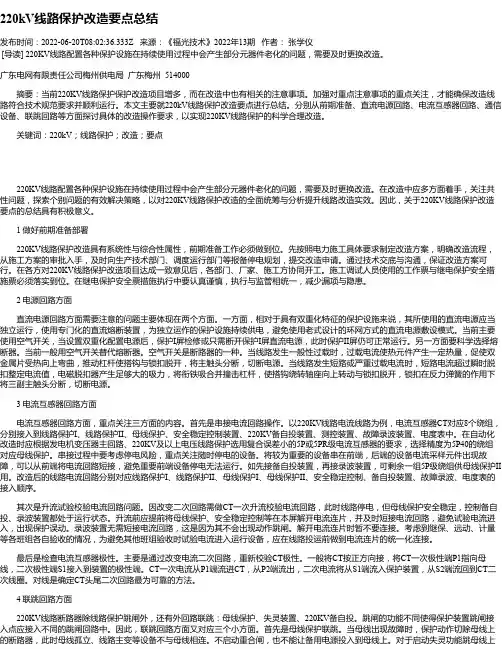

220kV线路保护改造要点总结
220kV线路保护改造要点总结发布时间：2022-06-20T08:02:36.333Z 来源：《福光技术》2022年13期作者：张学仪[导读] 220KV线路配置各种保护设施在持续使用过程中会产生部分元器件老化的问题，需要及时更换改造。
广东电网有限责任公司梅州供电局广东梅州 514000摘要：当前220KV线路保护保护改造项目增多，而在改造中也有相关的注意事项。
加强对重点注意事项的重点关注，才能确保改造线路符合技术规范要求并顺利运行。
本文主要就220kV线路保护改造要点进行总结。
分别从前期准备、直流电源回路、电流互感器回路、通信设备、联跳回路等方面探讨具体的改造操作要求，以实现220KV线路保护的科学合理改造。
关键词：220kV；线路保护；改造；要点220KV线路配置各种保护设施在持续使用过程中会产生部分元器件老化的问题，需要及时更换改造。
在改造中应多方面着手，关注共性问题，探索个别问题的有效解决策略，以对220KV线路保护改造的全面统筹与分析提升线路改造实效。
因此，关于220KV线路保护改造要点的总结具有积极意义。
1 做好前期准备部署220KV线路保护改造具有系统性与综合性属性，前期准备工作必须做到位。
先按照电力施工具体要求制定改造方案，明确改造流程，从施工方案的审批入手，及时向生产技术部门、调度运行部门等报备停电规划，提交改造申请。
通过技术交底与沟通，保证改造方案可行。
在各方对220KV线路保护改造项目达成一致意见后，各部门、厂家、施工方协同开工。
施工调试人员使用的工作票与继电保护安全措施票必须落实到位。
在继电保护安全票措施执行中要认真谨慎，执行与监管相统一，减少漏项与隐患。
2 电源回路方面直流电源回路方面需要注意的问题主要体现在两个方面。
一方面，相对于具有双重化特征的保护设施来说，其所使用的直流电源应当独立运行，使用专门化的直流熔断装置，为独立运作的保护设施持续供电，避免使用老式设计的环网方式的直流电源敷设模式。
技术规范(PMU)
附件1 技术规范1 总则1.1 本规范书适用于邢台国泰发电有限公司相量测量装置（PMU）升级改造项目的技术要求。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
它包括系统及其运行参数的设计、设备及其附件的选型、配套、结构、性能、制造、安装、试验、调试、试运、培训、技术服务、检修和质量保证等各方面的技术要求。
1.2 本卷提出招标方的最低限度的技术要求（简称技术门槛值），并未规定所有的技术要求和适用的标准。
投标方须实质性地响应本卷的技术规定和要求，提供符合引进机型的原先标准和本规范书所列标准的高质量、最新工业标准的产品，以及相应的技术服务。
同时必须满足国家关于产品质量、安全、工业卫生、劳动保护、环保、消防等强制性标准的要求。
投标方不响应本卷中标有“☆”技术要求，其投标文件可能被拒绝。
1.3 投标方对本卷的偏差（无论多少）都必须清楚地表示在投标文件中的技术附录B “投标方提出的技术差异表”中，投标方未在技术附录B中对本招标文件提出偏差，除了招标文件的技术要求有差错外，不管投标方在投标文件的其他任何地方有其他描述，均视为投标方的投标的产品完全满足本招标文件和标准的要求。
1.4 在签订合同后，因招标文件所采用的标准和规程等发生变化，招标方有权以书面形式提出补充要求。
在设备投料生产之前，投标方须予以修改。
具体项目由双方共同商定。
但价格不作调整。
1.5 若投标方提出的技术标准与本规范书所列标准不一致时，执行较高标准。
如本卷中涉及有关商务方面的内容与招标文件第一卷“商务部分”有矛盾时，执行较高的要求。
1.6 合同签订后15日内投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，由招标方确认。
1.7 投标方对供货范围内的成套系统设备（含设备、附件等）负有全责，包括分包（或对外采购）的产品。
分包（或对外采购）的主要产品制造商应事先征得招标方的认可。
继电保护 CT二次回路升流试验
课程目标
1
任务目标
应用试验仪表，规范安全地完成CT二 次回路绝缘、一点接地检查、升流试验和 二次回路负担等测试工作。
2
知识目标
简述电流互感器二次升流的概念，指 出二次升流试验的作业准备、安全风险控 制措施、测试内容和方法。
引题
某220kV变电站需要加装安稳装置，需要接入CT电流回 路，是否要进行CT一次升流试验？电流回路需要做哪些试验？
称为额定电流比，Ki=IN1/IN2，根据磁 势
平衡原理，忽略励磁电流，则 Ki=IN1/IN2=I1/I2=N2/N1=1/KN
基础知识
（一）电流互感器简介 2、电流互感器的优点 (1) 使测量仪表和继电器实现标准化和小型化。 (2) 使二次设备和工作人员与高电压隔离，且互感器二次侧均接地，
A4312
3AD29
B4312
3AD31
C4312
3AD33
3AD30
南方电网 安全稳定 3AD32 控制A柜 （167P） 3AD34
N4312 3AD35
3AD35
A4313
1-3D6
1-3D9
B4313
1-3D7
500kV故障 录波屏
1-3D10
C4313 1-3D8 （163P） 1-3D11
作业流程
案例2
某35kV变电站#1主变低压侧后备保护交流电流回路故障，缺 陷处理过程中，漏退出#1主变低压侧后备保护联跳 10kV母联开关 出口压板，导致试验过程中误跳母联开关。
作业前准备
（一）出发前准备仪器、工具、图纸资料
图纸资料 图纸：设计图纸、厂家图纸 说明书：产品技术、使用说明书 工作票 二次安全措施单 历史CT试验报告 验收表单 最新定值单
单元长1
$TEXT$BEGIN$[0821130]简述机组整套启动试验过程中的升流试验有哪几项，试验目的有何不同？画出试验一次接线简图（标明短路点及相关CT位置—CT画一个圈即可）。
（单元长题目）1、发电机三相短路试验试验目的：测量发电机三相短路特性，绘制短路特性曲线，与上次所测数值比较有无显著变化，判断发电机是否正常运行方式。
检查发电机CT二次电流回路正确性，验证发电机保护装置采样正确性。
2、高压厂变低压侧三相短路试验(第一次零起升流试验)试验目的：验证发电机开关侧CT、高压厂变高压侧CT二次电流回路正确性，验证发电机差动保护、主变差动保护正确性。
3、主变500kV侧短路试验（第二次零起升流试验）（通过500kV 开关外侧地刀零起升流）试验目的：验证发电机开关侧CT、主变高压侧CT二次电流回路正确性，验证发电机差动保护、主变差动保护正确性。
图一 发电机短路试验接线图500kV GIS＃3发电机图二 高压厂变低压侧短路试验接线图500kV GIS＃3发电机500kV GIS＃3发电机图六 第二次零起升流试验接线图）[0621130]目前#1发电机定子线圈及出水温度各有几个点指示偏高,且线棒之间差值较大，你认为产生这种现象有哪些原因？如果你作为单元长，值班时应注意些什么？（20分）答：现#1发电机定子线圈及出水温度各有几个点指示偏高,且线棒之间差值较大，经公司有关专业分析,初步认为可能原因为发电机线棒水回路内部结垢引起。
在停机消缺前应加强对其运行工况的监视与控制，请注意以下几点：1、严密监视定子冷却水进水压力、流量、定冷水箱水位等参数，以便从这些参数的变化情况判断机内水系统运行有无异常。
2、加强对发电机定子线圈及出水温度的监视，即使是个别测点的温度异常也应立即要求检修查明测点的准确性。
3、做好定冷水水质的跟踪工作,如发现异常及时分析、汇报。
4、正常运行时应控制发电机线圈及出水温度在报警值以下，最高点与平均值的差值应控制在8℃以下。
220kV主变保护更换工程施工方案分析
220kV主变保护更换工程施工方案分析作者：杨文飞来源：《华中电力》2013年第09期【摘要】电力系统技术改造工程相对于基建工程难度更大，尤其是220kV主变保护更换工程，涉及运行设备较多，保护回路复杂，因而正确而全面分析施工风险，制定风险控制措施，确定施工方案是工程顺利开展的前提条件。
【关键词】：主变保护更换方案风险控制措施引言由于220kV变电站中220kV设备供电可靠性要求很高，尤其是220kV主变，其在变电站中起主导作用，其保护配置也更加完备，因此220kV主变保护二次回路复杂，除了本身保护屏外，还涉及到母差、失灵、联切电容器组、备自投、直流电源、交流电源等一系列正在运行中的设备，而进行保护改造时，除了被改造的220kV主变外，其余所有运行设备均不能停运。
因此，其施工方案的正确制定相当重要，尤其要正确分析施工存在的风险，制定得当的风险控制措施，力争做到零事故，顺利完成主变保护的更换工作。
一、施工内容及施工方案制定以220kV泥乔站#2主变为例，按施工合同及施工图纸要求，工程涉及到的内容主要有：1、拆除220kV泥乔站主控室22P电压无功控制屏、23P #2主变保护屏Ⅰ（大差）、24P #2主变保护屏Ⅱ（小差）及相关电缆、网线；2、在25P安装#2主变保护一屏、26P安装#2主变保护二屏、68P安装#2主变测控屏；3、新保护屏、测控屏相关电缆、网线敷设；4、机构箱、端子箱、保护屏、测控屏内二次接线；5、后台监控系统、远动装置相关参数修改、调试，保护、测控装置测试、调试等工作。
由于施工涉及到的工作地点较多，并且涉及很多运行间隔设备，因此需制定正确可行的施工方案，经过分析，决定按以下步骤进行：1、办理开工手续，施工材料及施工工器具准备；2、办理第二种工作票，进行二次电缆敷设，将电缆敷设至运行设备端子箱、机构箱所在的二次电缆沟处；3、办理第二种工作票，在备用屏位25P、26P、68P分别安装主变保护一屏、主变保护二屏及主变测控屏，新屏柜二次电缆接线；4、办理第二种工作票，将涉及运行屏位的二次电缆，按施工图及现场实际排到位（暂不接入，并做好防止线芯误碰运行端子措施）；5、办理第二种工作票，保护单体调试及新屏柜电缆回路调试，试验报告编写；6、办理第一种工作票，主变本体及三侧断路器转检修，拆除主变相关旧二次电缆，接入新二次电缆，传动试验，验收投运；7、拆旧物资、工程余料清退，竣工资料整理提交。
综自保护(交大许继WKH-892)
交大许继微机保护装置检调、试验作业指导书本指导书适用于交大许继综合自动化馈线保护装臵的检调，本指导书重点讲述了馈线保护装臵检调、试验的顺序、项目及试验方法。
一、对微机保护装臵试验的要求（一）试验周期综合自动化保护装臵的试验应定期进行，周期为一年，其中每两年进行一次全部试验（包括单元件及整组动作试验），而在中间间隔的一年，则进行如校核起动元件整定值的检验和整组动作试验，当遇有保护装臵改造、更换检修或异常时，还应进行补充检验。
（二）试验人员试验应由取得继电保护上岗资格的专业人员担任，应熟知试验项目、方法、程序，并能正确使用试验用仪器、仪表、工具。
人数两人以上，设操作人，监护人。
（三）试验仪器、工具MRT-06继电保护测试仪（含相关笔记本电脑、数据线、连接线）、500型数字或指针式万用表、多股铜芯短接线（含插针、线夹）、短接联片、继电保护用组合旋具。
（四）试验时的注意事项1、试验时应严格执行工作票制度，在办理完相关安全措施准许开工时方可作业。
2、试验设备与运行设备应以明显的标志隔开，以防止误动运行设备。
3、所有流互、压互二次线圈均有永久性接地点。
4、在运行的流互、压互二次回路作业时，应使用绝缘工具，且流互回路严禁开路，压互回路严禁短路。
6、压互二次加压时除应断开二次回路，还要取下一次侧保险或拉开隔离开关。
7、试验人员不得任意倒闸，需倒闸时应征得值班员的同意。
8、作业地点应清洁，不必要的工具等应撤离作业区。
二、试验前的准备工作1、制订检修项目、方法和传动试验程序，备好保护的整定数据、原理接线图、回路安装图，前次检验记录及适用的仪表、工具、连线、备用零件和检验记录表格等。
2、确任试验的安全措施完全。
如：加设防护，断开电源及影响运行设备的回路等。
三、综自保护装臵（以下简称装臵）的一般性检验（一）外观检查1.装臵外壳、面板及后盖应无划伤、碰坏、污损情况。
2.各插件插入机箱后，应整齐平整、可靠接触，且各插件插拔应灵活方便，不得有卡滞现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业流程
2、CT二次回路升流试验 二次回路升流试验 每组CT回路 A、B、C三相分别加入0.6Ie、0.8Ie、1.0Ie电 流。
作业流程
2、CT二次回路升流试验 二次回路升流试验 用CT钳表在所流经的回路逐一测量A相、B相、C相以及N相电 流，结果与试验仪输出应一致，并在验收表单中记录结果。
作业流程
案例4
原因分析： 1、CT二次接线盒设计不合理，二次接线柱离接线盒盖子太近； 2、CT二次回路绝缘验收后，后来有其他人员打开二次接线盒盖子， 未能及时发现二次接线柱触碰到外壳。
作业流程
（四）CT二次回路升流试验 1、CT二次回路三相直流电阻平衡性检查
在断路器端子箱处，用万用表电阻档检查电流互感器各二次回路 三相直流电阻（包括电流互感器绕组及二次回路直阻）应平衡。
作业流程
2、执行二次安全措施单 • 断电流连片 b. 断开电流回路端子连接片
作业流程
2、执行二次安全措施单 • 断电流连片 c.断开端子箱电流回路端子连接片
作业流程
2、执行二次安全措施单 • 拆CT一点接地 – 将电流互感器各二次绕组一点 接地连接片断开或接线拆开， 解开的线用绝缘胶布包好 – 需要注意的是：若一点接地点 在运行中保护屏处（例如母差 屏），检修间隔CT二次回路一 点接地拆除后，不能影响运行 中CT的回路及其接地。
检查图纸与实际铭牌说明一致，CT回路接线符合图纸设计和规范 要求 。 CT二次绕组配置不存在保护死区。 在端子箱、保护屏、录波屏、安稳屏、母差屏、测控屏、计量屏 等电流互感器二次回路端子排旁贴二次回路走向图。
作业流程
（三）二次回路绝缘及一点接地检查
1、CT二次电流回路绝缘测试 检查CT二次电流回路一点接地已拆开 检查确认CT二次回路绝缘试验电压不会 加到运行中设备 CT各二次电流回路对地绝缘测试，要求 大于1MΩ CT各二次电流回路绕组之间绝缘测试， 要求大于1MΩ 测试完成各回路对地充分可靠地放电
作业流程
1、CT二次回路三相直流电阻平衡性检查 若某组电流回路三相直流电阻值相差较大，应对该组CT二次回路 进行检查，分别测量CT绕组侧和负载侧直流电阻，对直流电阻平 衡性的回路进行详细检查，查找原因，并进行相应处理。
作业流程
（四）CT二次回路升流试验
2、CT二次回路升流试验
试验接线原理图
1LHa
作业前准备
（一）出发前准备仪器、工具、图纸资料
图纸资料 图纸：设计图纸、厂家图纸 说明书：产品技术、使用说明书 工作票 二次安全措施单 历史CT试验报告 验收表单 最新定值单
作业前准备
（二）风险评估
1、一次设备的状态与运行方式批复及工作要求的安全措施不一致， 造成保护误动。 2、未断开与运行设备关联的电流回路，试验过程中造成运行设备误 动。 3、试验过程中及试验完毕，未短接或未恢复好CT连片，导致CT开路。 4、未在各工作地点挂“在此工作”标示牌，造成走错间隔，引起人 身触电或误碰运行设备。
A4311 B4311 C4311 N4311
500kVXX 主变
保护屏
中CT
1LHa 1LHb 1LHc
红色：运行设备电流回路 蓝色：检修CT电流回路
中开关
端子箱
试验电流误加入保护侧
基础知识
案例1
提问：能否在中开关端子箱，将保护侧二次回路端子短接（图中绿色
部分）？正确的做法是什么？
边CT
1LHa 1LHb 1LHc
N4313 1-3D12
1-3D12
基础知识
案例1 某500kV中开关CT检修试验时，工作人员对电流回路不熟悉，误 将试验电流加入运行中电流回路，导致500kV主变跳闸事故。
基础知识
案例1
原因：工作人员对电流回路不熟悉，试验接线错误，误将试验电流加
到保护侧。
边CT
1LHa 1LHb 1LHc
边开关 端子箱
检查确认相关空气开关在断开状态，如断路器控制电源
作业流程
（一）执行二次安全措施 2、执行二次安全措施单
断尾纤： 断开光纤差动保护、远跳保护、 安稳、远方备自投等装置的尾 纤或通道
封数据： 联系相关调度自动化值班，封 锁调度自动化系统、AGC、AVC 等主站端遥测数据，避免遥测 量突变引起电网事故
作业流程
称为额定电流比，Ki=IN1/IN2，根据磁 势
平衡原理，忽略励磁电流，则 Ki=IN1/IN2=I1/I2=N2/N1=1/KN
基础知识
（一）电流互感器简介 2、电流互感器的优点 (1) 使测量仪表和继电器实现标准化和小型化。 (2) 使二次设备和工作人员与高电压隔离，且互感器二次侧均接地，
作业流程
案例3
某110kV线路综合改造后，带负荷测试时发现A相保护电流仅为 B相、C相电流的一半。
作业流程
案例4
A相CT二次接线柱接地触碰外壳分流，流入保护的电流为Ia′=IaIa〞
Ia″
Ia
1LHa 1LHb 1LHc
端子箱
Ia′
A411 B411 C411 N411
110kV线路 保护屏
作业流程
作业流程
（一）执行二次安全措施
1、检查核对图物一致性 根据图纸资料，现场核对图纸与实际接线是否
一致 现场检查核实二次安全措施单是否准确完备
作业流程
（一）执行二次安全措施 2、执行二次安全措施单 退压板：
退出相关保护的出口压板和功能压板，特别是联跳运行 设备、失灵启动、远跳等出口回路，压板上端用绝缘胶 布包好
Z= UΦ / IΦ
作业流程
案例5
CT为三相全星形接线，分别以A相单相接地故障和BC相间故障为例，计算 CT的二次回路负担：
作业流程
（三）二次回路绝缘及一点接地检查
2、CT二次电流一点接地检查 将CT各二次回路一点接地接线恢复 检查确认CT各二次回路没有多点接地 用万用表电阻档测量CT各二次回路接地 良好，对地电阻接近于0
作业流程
（三）二次回路绝缘及一点接地检查
2、CT二次电流一点接地检查 延伸知识：电流互感器的二次回路有且只能有一个接地点。 独立的、与其他互感器二次回路没有电的联系的电流互感器 二次回路，宜在开关场实现一点接地。由几组电流互感器组 合的电流回路，如各种多断路器主接线的保护电流回路，其 接地点宜选在控制室。
（五）CT二次回路负担测试
二次回路负担测试 自电流互感器的二次端子箱处向负载端通入交流电流，测定回路 的压降，计算并记录电流回路每相与中性线及相间的阻抗（二次 回路负担）。 根据电流互感器二次回路接线方式，计算出电流互感器各相绕组
的相电压UΦ和各相绕组的相电流IΦ ，则该相CT二次回路的负担
计算公式为：
1LHa 1LHb 1LHc
TB10-
8
TB10-
8
TB10- 5012开关 TB105 汇控柜 5
TB10-
TB10-
2
2
TB10-
10
TB10-
10
A4311 1D1
9D2
B4311 1D3 500kV江西 9D4 甲线线路
C4311 1D5 保护屏I 9D6 （58P）
N4311 1D7
9D7
案例3
某220kV线路主一保护抢修时（线路运行，主二保护装置运 行），未断开保护装置尾纤，试验时引起对侧线路保护装置误动 跳闸。
原因分析：工作人员未断开检修状态的保护装置尾纤，二次安全 措施不到位，加入的故障量使对侧保护满足动作条件跳闸。
作业流程
2、执行二次安全措施单 断电流连片 a. CT钳表检查无电流
作业流程
案例2
某35kV变电站#1主变低压侧后备保护交流电流回路故障，缺 陷处理过程中，漏退出#1主变低压侧后备保护联跳 10kV母联开关 出口压板，导致试验过程中误跳母联开关。
原因分析：工作人员漏退出#1主变变低侧后备保护跳闸出口压板， 试验时误跳10kV母联开关。
作业流程
（一）执行二次安全措施 2、执行二次安全措施单 断空开：
A4312
3AD29
B4312
3AD31
C4312
3AD33
3AD30
南方电网 安全稳定 3AD32 控制A柜 （167P） 3AD34
N4312 3AD35
3AD35
A4313
1-3D6
1-3D9
B4313
1-3D7
500kV故障 录波屏
1-3D10
C4313 1-3D8 （163P） 1-3D11
端子箱
A411
1LHb
B411
1LHc
C411
继保测试仪
IA IB IC IN
N411
110kV线路保 护屏
作业流程
（四）CT二次回路升流试验 2、CT二次回路升流试验
试小电流试验 A、B、C三相均加入小的试验电流（例如0.05Ie） ，用CT钳 表在所流经的电流回路逐一测量，结果与试验仪输出一致， 检查试验电流未加入运行中设备，确认试验电流回路与运行 中设备完全隔离。
目录
一、基础知识 二、作业前准备 三、作业流程 四、作业终结 五、带负荷测试 六、常见易犯错误 七、异常处理
目录
一、基础知识 二、作业前准备 三、作业流程 四、作业终结 五、带负荷测试 六、常见易犯错误 七、异常处理
基础知识
（一）电流互感器简介
1、电流互感器的工作原理
CT是根据电磁感应原理工作的 电流互感器的一、二次额定电流之比，
基础知识
（二） CT二次回路原理图 1、CT二次回路原理图一
基础知识
（二） CT二次回路原理图 2、CT二次回路原理图二
5013LH 5012LH
1LHa 1LHb 1LHc
TB1074
