工厂供电系统的二次回路和自动装置
工厂供电系统的二次回路和自动装置工厂供电系统的二次回路和自动装置第一节二次回路及其操作电源二次回路：是指用来控制、指示、监测和保护一次电路运行的电路，亦称二次系统，包括控制系统、信号系统、监测系统、继电保护和自动化系统等。
按用途分：断路器控制(操作)回路、信号回路、测量和监视回路、继电保护和自动装置回路等。
一、直流操作电源1、由蓄电池组供电的直流操作电源蓄电池主要有铅酸蓄电池和镉镍蓄电池两种。
2、由整流装置供电的直流操作电源整流装置主要有硅整流电容储能式和复式整流（功率大，稳定性好）两种。
二、交流操作电源采用交流操作电源，可使二次回路简化，投资减少，维护方便，但是它不适于比较复杂的继电保护、自动装置及其他二次回路。
交流操作电源广泛用于中小型变配电所中。
第二节高压断路器的控制和信号回路高压断路器控制回路：指控制(操作)高压断路器分、合闸的回路。
信号回路：指示一次电路设备运行状态的二次回路。
断路器位置信号：显示断路器正常工作的位置状态。
事故信号：显示断路器在事故情况下的工作状态。
预告信号：一次设备出现不正常状态时或在故障初期发出的报警信号。
一、采用手动操作机构的断路器控制和信号回路合闸时，推上操作机构手柄，红灯亮，指示断路器已经合闸。
分闸时，扳下操作机构手柄，绿灯亮，指示断路器已经分闸。
当一次电路发生短路故障时，继电保护装置动作，其出口继电器触点闭合，接通跳闸线圈的回路，使断路器跳闸。
红灯灭，绿灯亮，并切断YR的跳闸电源。
这时操作机构的操作手柄虽然仍在合闸位置，但其黄色指示牌掉落，表示断路器自动跳闸。
同时事故信号回路接通，发出音响和灯光信号。
第七章 工厂供电系统的二次回路和自动装置
n1 = 230/2.7≈88个，而其他的n2 = n - n1= 118 – 88 = 30个蓄电池则用于调节电压，接 于专门的调节开关上。
传统的铅酸蓄电池会排放有毒有害气体，当今普遍采用免维护的铅酸蓄电池取
而代之。它具有不需添加电解液、对接线和触头等的腐蚀小、充电后蓄电的时间长、
安全可靠、不污染环境等优点。
QM-手动操作机构辅助触点
图7-3 手动操作的断路器控制和信号回路
控制回路中分别与指示灯GN和RD 串联的电阻R1和R2，主要用来防止指示灯
的灯座短路时造成控制回路短路或断路器误跳闸。
返回
返回
三、采用电磁操作机构的断路器控制和信号回路(图7-4) 操作电源采用图7-1所示的硅整流电容储能的直流系统。
铅酸蓄电池在放电和充电时的化学反应式为
放电
PbO2+Pb+2H2SO4 充电 2PbSO4+2H2O 单个铅酸蓄电池的额定端电压为2V，但蓄电池充电终了端电压可达2.7V，放 电后端电压可下降到1.95V。按220V的操作电压，所需蓄电池n = 230/1.95~118个。 考虑充电终了时端电压的升高，因此长期接入操作电源母线的蓄电池个数应为
掉下表示断路器已自动跳闸(QF辅助触
点5-6恢复闭合)事故信号回路接通
发出事故报警信号。这种事故信号回路
就是按“不对应原理” 接线的。
图中：
WC-控制小母线;WS-信号小母线;
GN-绿色指示灯;RD-红色指示灯;
R-限流电阻;YR-跳闸线圈(脱扣器);
KM-继电保护出口继电器触点;
QF1~6-断路器QF的辅助触点;

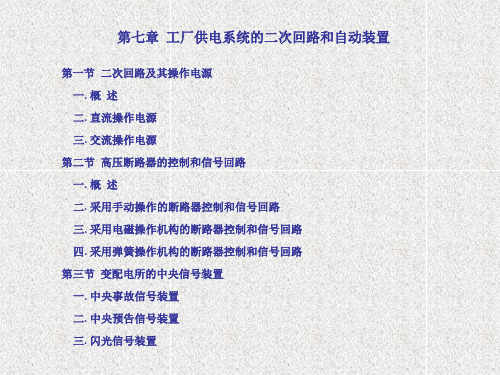

第三节 变配电所的中央信号装置 一. 中央事故信号装置 二. 中央预告信号装置 三. 闪光信号装置
工厂供电 第7章 工厂供电系统的二次回路和自动装置
工厂供电
第7章 工厂供电系统的二次 回路和自动装置
本章首先讲述二次回路概念及其操作电源，接着 依次讲述高压断路器的控制与信号回路、常用的电测 量仪表和绝缘监视装置，最后介绍线路自动重合闸和 备用电源自动投入装置，并简介工厂供电系统远动化，
最后讲述二次回路的安装接线及接线图的绘制问题。
2
第7章 工厂供电系统的过电流保护
二次回路指二次设备及其相互连接的回路。
4
二次回路作用：二次回路是电力系统安全生产、 经济运行、可靠供电的重要保障，它是发电厂和变 电站中不可缺少的重要组成部分。 分类 电源性质 直流回路 交流回路 供电 供电
交流电流回路
交流电压回路
电流互感器 电压互感器
用途
断路器控制回路 信号回路 测量回路 继电保护回路 自动装置回路
14
7.3.1 绝缘监视装置 绝缘监视装置用于小接地电流的系统中，以便及 时发现单相接地故障，设法处理，以免故障发展为两
相接地短路，造成停电事故。
绝缘监视装置可采用三个单相双绕组电压互感器 和三只电压表，也可采用三个单相三绕组电压互感器 或一个三相五芯柱三绕组电压互感器，接成Y0的二次 绕组，其中三只电压表均接各相的相电压。
6
操作电源的分类
直流操作电源
（1）硅整流电容储能直流电源
硅整流电容储能直流电源是一种非独立式的直流 电源。它是由硅整流设备和电容器组成的。 （2）蓄电池直流电源
蓄电池是一种独立可靠的直流电源，它不受交流 电源的影响。它是发电厂和变电站常用的操作电源。
7
交流操作电源
交流操作电源直接使用交流电源。一般由电流互
15
TV—电压互感器 PV—电压表
QS—高压隔离开关及其辅助触点 KV—电压继电器 KS—信号继电器
第7章 工厂供电系统的二次 回路和自动装置
本章首先讲述二次回路概念及其操作电源，接着 依次讲述高压断路器的控制与信号回路、常用的电测 量仪表和绝缘监视装置，最后介绍线路自动重合闸和 备用电源自动投入装置，并简介工厂供电系统远动化，
最后讲述二次回路的安装接线及接线图的绘制问题。
2
第7章 工厂供电系统的过电流保护
二次回路指二次设备及其相互连接的回路。
4
二次回路作用：二次回路是电力系统安全生产、 经济运行、可靠供电的重要保障，它是发电厂和变 电站中不可缺少的重要组成部分。 分类 电源性质 直流回路 交流回路 供电 供电
交流电流回路
交流电压回路
电流互感器 电压互感器
用途
断路器控制回路 信号回路 测量回路 继电保护回路 自动装置回路
14
7.3.1 绝缘监视装置 绝缘监视装置用于小接地电流的系统中，以便及 时发现单相接地故障，设法处理，以免故障发展为两
相接地短路，造成停电事故。
绝缘监视装置可采用三个单相双绕组电压互感器 和三只电压表，也可采用三个单相三绕组电压互感器 或一个三相五芯柱三绕组电压互感器，接成Y0的二次 绕组，其中三只电压表均接各相的相电压。
6
操作电源的分类
直流操作电源
（1）硅整流电容储能直流电源
硅整流电容储能直流电源是一种非独立式的直流 电源。它是由硅整流设备和电容器组成的。 （2）蓄电池直流电源
蓄电池是一种独立可靠的直流电源，它不受交流 电源的影响。它是发电厂和变电站常用的操作电源。
7
交流操作电源
交流操作电源直接使用交流电源。一般由电流互
15
TV—电压互感器 PV—电压表
QS—高压隔离开关及其辅助触点 KV—电压继电器 KS—信号继电器
第八章变电所二次回路和自动装置ppt课件
（1） 供电给重要负荷或规模较大（指供电容量较大或断 路器台数较多）的变配电所应选用直流操作电源。
（2）一次接线简单且断路器台数较少的10（6）kV变电 所，可选用交流操作电源。采用普通交流操作电源时，断路器 应采用弹簧储能合闸和去分流合闸的操作方式。
1. 蓄电池组供电的直流操作电源
蓄电池主要有铅酸蓄电池和镉镍蓄电池两种。
在供电系统正常运行时，通过硅 整流器供给直流操作电源；同时 通过电容器储能，在交流供电系 统电压降低或电压消失时，由储 能电容器对继电器和跳闸回路放 电，使其正常动作。
图8-3 硅整流电容储能式直流操作 电源系统接线
C1、C2 -储能电容器 WC-控制小 母线 WF-闪光信号小母线 WO-合 闸小母线
二次回路原理图主要是用来表示继电保护、断路器控制、信 号等回路的工作原理
原理展开图将二次回路中的交流回路与直流回路分开来画。
二次回路安装接线图画出了二次回路中各设备的安装位置 及控制电缆和二次回路的连接方式，是现场施工安装、维 护必不可少的图纸。
原理图或原理展开图通常是按功能电路如控制回路、保 护回路、信号回路来绘制的，而安装接线图是按设备如开 关柜、继电器屏、信号屏为对象绘制的。
断路器控制回路是指用控制开关或遥控命令控制（操作） 高压断路器跳、合闸的回路。
信号回路是用来指示一次系统设备运行状态的二次回路。
信号按 用途分
位置信号：用来显示断路器正常工作的位置状态。
事故信号：用来显示断路器在事故情况下的工作状态。 预告信号：在系统出现不正常状态时或在故障初期发
出的报警信号。
断路器控制回路的直接控制对象为断路器的操动（作）机构。 操动机构主要有电磁操动机构（CD）、弹簧操动机构（CT）、 液压操动机构（CY），手动操作机构（CS）等。
（2）一次接线简单且断路器台数较少的10（6）kV变电 所，可选用交流操作电源。采用普通交流操作电源时，断路器 应采用弹簧储能合闸和去分流合闸的操作方式。
1. 蓄电池组供电的直流操作电源
蓄电池主要有铅酸蓄电池和镉镍蓄电池两种。
在供电系统正常运行时，通过硅 整流器供给直流操作电源；同时 通过电容器储能，在交流供电系 统电压降低或电压消失时，由储 能电容器对继电器和跳闸回路放 电，使其正常动作。
图8-3 硅整流电容储能式直流操作 电源系统接线
C1、C2 -储能电容器 WC-控制小 母线 WF-闪光信号小母线 WO-合 闸小母线
二次回路原理图主要是用来表示继电保护、断路器控制、信 号等回路的工作原理
原理展开图将二次回路中的交流回路与直流回路分开来画。
二次回路安装接线图画出了二次回路中各设备的安装位置 及控制电缆和二次回路的连接方式，是现场施工安装、维 护必不可少的图纸。
原理图或原理展开图通常是按功能电路如控制回路、保 护回路、信号回路来绘制的，而安装接线图是按设备如开 关柜、继电器屏、信号屏为对象绘制的。
断路器控制回路是指用控制开关或遥控命令控制（操作） 高压断路器跳、合闸的回路。
信号回路是用来指示一次系统设备运行状态的二次回路。
信号按 用途分
位置信号：用来显示断路器正常工作的位置状态。
事故信号：用来显示断路器在事故情况下的工作状态。 预告信号：在系统出现不正常状态时或在故障初期发
出的报警信号。
断路器控制回路的直接控制对象为断路器的操动（作）机构。 操动机构主要有电磁操动机构（CD）、弹簧操动机构（CT）、 液压操动机构（CY），手动操作机构（CS）等。
工厂供配电系统二次接线与自动装置
第七章
(2)阅读展开图基本要领 ➢ 直流母线或交流电压母线用粗线条表达，以区别于其他回路旳 联络线。 ➢ 继电器和每一种小旳逻辑回路旳作用都在展开图旳右侧注明。 ➢ 展开图中各元件用国家统一旳原则图形符号和文字符号表达， 继电器和多种电气元件旳文字符号与对应原理图中旳方案符号应一 致。 ➢ 继电器旳触点和电气元件之间旳连接线段均有数字编号（回路 编号），便于理解该回路旳用途和性质，以及根据标号能进行对旳 旳连接，以便安装、施工、运行和检修。 ➢ 同一种继电器旳文字符号与其自身触点旳文字符号相似。
第七章
➢ 多种小母线和辅助小母线均有标号，便于理解该回路旳性质 ➢ 对于展开图中个别继电器，或该继电器旳触点在另一张图中表达， 或在其他安装单位中有表达，都在图上阐明去向，并向虚线将其框起来， 并对任何引进触点或回路也要阐明来处 ➢ 直流正极按奇数次序标号，负极回路按偶数次序编号。回路通过元 件，其标号也随之变化 ➢ 常用旳回路都是固定编号，断路器旳跳闸回路是33等，合闸回路是 3等 ➢ 交流回路旳标号除用三位数外，前面加注文字符号，交流电流回路 使用旳数字范围是400～599，电压回路回路为600～799；其中个位 数字表达不一样旳回路；十位数字表达互感器旳组数。回路使用旳标号 组，要与互感器文字符号前旳“数字序号”相对应
在工厂供电系统中，为了保证不间断供电，常采用备用电源 旳自动投入装置（APD）。当工作电源不管由于何种原因而失去 电压时，备用电源自动投入装置可以将失去电压旳电源切断，随 即将另一备用电源自动投入以恢复供电，因而能保证一级负荷或 重要旳二级负荷不间断供电，提高供电旳可靠性。
1．对备用电源自动投入装置旳基本规定 （1）当常用电源失压或电压降得很低时，APD应把此路断路器分断。 （2）常用断路器因继电保护动作（负载侧故障）跳闸，或备用电源 无电时，APD均不应动作。 （3）APD只应动作一次，以免将备用电源合闸到永久性故障上去。 （4）APD旳动作时间应尽量缩短。 （5）电压互感器旳熔丝熔断或其刀开关拉开时，APD不应误动作。 （6）常用电源正常旳停电操作时APD不能动作，以防止备用电源投 入。
(2)阅读展开图基本要领 ➢ 直流母线或交流电压母线用粗线条表达，以区别于其他回路旳 联络线。 ➢ 继电器和每一种小旳逻辑回路旳作用都在展开图旳右侧注明。 ➢ 展开图中各元件用国家统一旳原则图形符号和文字符号表达， 继电器和多种电气元件旳文字符号与对应原理图中旳方案符号应一 致。 ➢ 继电器旳触点和电气元件之间旳连接线段均有数字编号（回路 编号），便于理解该回路旳用途和性质，以及根据标号能进行对旳 旳连接，以便安装、施工、运行和检修。 ➢ 同一种继电器旳文字符号与其自身触点旳文字符号相似。
第七章
➢ 多种小母线和辅助小母线均有标号，便于理解该回路旳性质 ➢ 对于展开图中个别继电器，或该继电器旳触点在另一张图中表达， 或在其他安装单位中有表达，都在图上阐明去向，并向虚线将其框起来， 并对任何引进触点或回路也要阐明来处 ➢ 直流正极按奇数次序标号，负极回路按偶数次序编号。回路通过元 件，其标号也随之变化 ➢ 常用旳回路都是固定编号，断路器旳跳闸回路是33等，合闸回路是 3等 ➢ 交流回路旳标号除用三位数外，前面加注文字符号，交流电流回路 使用旳数字范围是400～599，电压回路回路为600～799；其中个位 数字表达不一样旳回路；十位数字表达互感器旳组数。回路使用旳标号 组，要与互感器文字符号前旳“数字序号”相对应
在工厂供电系统中，为了保证不间断供电，常采用备用电源 旳自动投入装置（APD）。当工作电源不管由于何种原因而失去 电压时，备用电源自动投入装置可以将失去电压旳电源切断，随 即将另一备用电源自动投入以恢复供电，因而能保证一级负荷或 重要旳二级负荷不间断供电，提高供电旳可靠性。
1．对备用电源自动投入装置旳基本规定 （1）当常用电源失压或电压降得很低时，APD应把此路断路器分断。 （2）常用断路器因继电保护动作（负载侧故障）跳闸，或备用电源 无电时，APD均不应动作。 （3）APD只应动作一次，以免将备用电源合闸到永久性故障上去。 （4）APD旳动作时间应尽量缩短。 （5）电压互感器旳熔丝熔断或其刀开关拉开时，APD不应误动作。 （6）常用电源正常旳停电操作时APD不能动作，以防止备用电源投 入。
供配电系统的二次回路及自动装置68页PPT
供配电系统的二次回路及自动装置
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
工厂供电与电气控制技术第七章变电所的二次回路与自动装置
图7-2 复式整流装置接线示意图
三、交流操作电源
分为电压源和电流源 F优点：投资小、接线简单可靠、运行维护方便。 F缺点：不适用于较复杂的继电保护、自动装置及其它二次回路。
普遍采用的交流操作继电保护接线方式： Ø直接动作式（图7-3）
Ø利用继电器常闭触点去分流跳闸线圈方式（图7-4）
Ø利用速饱和变流器的接线（图7-5）
ü预备操作位置：“预备合闸”和“预备跳闸”(LW5无） ü操作位置：“合闸”和“跳闸” ü固定位置：“合闸后”和“跳闸后” 合闸操作顺序：预备合闸→合闸→合闸后 跳闸操作顺序：预备跳闸→跳闸→跳闸后 uLW型控制开关的触点图表:可查相关手册。
2020/7/10
2、工作原理
（1） “合闸”（不松手）： SA的手柄顺时针扳转
红灯RD灭
+WF→SA5-6→ GR→ R→ QF1-2 → -WC
绿灯闪光
WS→SA9-10→ QF5-6 → WAS
发出音响信号
绿灯闪光，事故信号装置发出音响，表明断路器是自动跳闸的。只有将SA手柄 转到“跳闸后”位置，绿灯才变为平光，事故音响信号才停止。
u断路器的控制分为集中控制和就地控制两类： ü集中控制（远方控制）：在控制室内用控制开关对断路器 进行操作，用于35kV及以上的变电所中 。 ü就地控制：在各个断路器安装处就地操作，用于6～10kV 的变电所中。
2020/7/10
u对断路器控制和信号回路的基本要求
Ø应能监视控制回路保护装置(熔断器)及其分、合闸回路完好
第七章 变电所的二次回路与自动装置
主要内容： 二次回路及操作电源 高压断路器的控制和信号回路 供电系统的自动装置与远动化
2020/7/10
2. 由硅整流器供电的操作电源 n硅整流电容储能式直流操作电源（图7-1） ü硅整流器U1：采用三相桥式整流。 ü硅整流器U2：采用单相桥式整流。
工厂供电系统的二次回路和自动装置
2021/4/5
9
四、采用弹簧操作机构的断路 器控制与信号回路
WC-控制小母线 WS-信号小母线 WAS-事故音响信号小母线 SA-控制开关 SB-按钮 SQ-储能位置开关 YO-电磁合闸线圈 YR-跳闸线圈 QF1～6-断路器辅助触点 M-储能电动机 GN-绿色指示灯 RD-红色指示灯 KM-继电保护出口继电器触点
下图是多功能综合数字式智能表的测量原理电路图。
测量表计 电流回路
测量表计 电压回路
测量表计 工作电源
S1
S1
S1
TA1
S2
TA2
多功能仪表
2021/4/5
S2
TA3
S2
FU1
L1
多
功
FU2
L2
能
仪
FU3 L3
表
220/110V ～220V
多 功 能 仪 表
14
二、交流系统的绝缘监视 利用一次系统接地后出现的零序电压给出信号或跳闸。
QM-手动操作机构辅助8触点
三、采用电磁操作机构的断路器控制与信号回路
WC-控制小母线 WL-灯光信号小母线 WF-闪光信号小母线 WS-信号小母线 WAS-事故音响信号小母线 WO-合闸小母线 SA-控制开关 KO-合闸接触器 YO-电磁合闸线圈 YR-跳闸线圈 KM-继电保护出口继电器触点 QF1～6-断路器QF的辅助触点 GN-绿色指示灯 RD-红色指示灯 ON-合闸方向 OFF-分闸方向
26
在电力系统中，SCADA系统应用最为广泛，技 术发展也最为成熟。它作为能量管理系统 （EMS系统）的一个最主要的子系统，有着信 息完整、提高效率、正确掌握系统运行状态、 加快决策、能帮助快速诊断出系统故障状态等 优势，现已经成为电力调度不可缺少的工具。
工厂供电第7章工厂供电系统二次回路和自动装置
同步并列装置
总性。
详细描述
同步并列装置是一种复杂的自动装置，主要用于实现 两个或多个电源之间的同步并列运行。在大型工厂或 重要设施中，通常配备多个电源以确保供电的稳定性 和可靠性。同步并列装置能够监测各电源的相位、频 率和电压等参数，自动调整各电源的运行状态，使其 保持同步并列运行。这有助于平衡各电源的负载，减 少设备磨损和能源浪费，确保供电的连续性和稳定性 。
继电保护装置的配置与整定
继电保护装置的配置
根据电力系统的结构和元件的重要程 度，合理配置相应的继电保护装置， 以确保系统的安全稳定运行。
继电保护装置的整定
根据电气元件的参数和运行要求，对 继电保护装置的定值进行整定，以确 保继电保护装置在发生故障时能够正 确动作。
03
自动装置
备用电源自动投入装置
预防性维护
根据实际情况制定合理的预防性维护计划，对关键元件进行定期更 换或保养，延长设备使用寿命。
应急处理
在遇到突发性故障时，应迅速启动应急处理程序，尽快恢复二次回 路的正常运行。
感谢您的观看
THANKS
常用的继电保护装置
电流保护装置
用于检测电流的变化，如过流 保护、速断保护等。
电压保护装置
用于检测电压的变化，如低电 压保护、过电压保护等。
距离保护装置
用于检测故障点到保护装置的 距离，根据距离判断是否需要 跳闸。
差动保护装置
利用电气元件两端电流或电压 的差值作为输入信号，检测元
件内部故障的保护装置。
总结词
当主电源出现故障时，能够自动将备用电源投入使用，保障工厂供电的连续性。
详细描述
备用电源自动投入装置是一种重要的自动装置，用于确保工厂供电的可靠性和稳定性。当主电源因故障或其他原 因中断时，该装置能够快速检测到电源故障，并自动将备用电源投入使用，从而避免因电源中断而导致的生产停 顿或设备损坏。
工厂供电与电气控制技术第七章变电所的二次回路与自动装置
+4W5°C→SA1-2→ QF1-2→KO→- WC
QF合闸
F松开手柄，SA自动回到“合闸后”的位置。
+WL→ RD→ R→ QF3-4→YR→-WC
红灯RD亮
红灯亮既表明断路器正处于合闸位置，也表明断路器的跳闸回路是完好的。
（2） “分闸”： SA的手柄反时针扳转45°
+WC→SA7-8→QF3-4→YR→-WC
ü预备操作位置：“预备合闸”和“预备跳闸”(LW5无） ü操作位置：“合闸”和“跳闸” ü固定位置：“合闸后”和“跳闸后” 合闸操作顺序：预备合闸→合闸→合闸后 跳闸操作顺序：预备跳闸→跳闸→跳闸后 uLW型控制开关的触点图表:可查相关手册。
2020/10/5
2、工作原理
（1） “合闸”（不松手）： SA的手柄顺时针扳转
Ø断路器的事故跳闸回路，应按“不对应原理”接线 ； Ø对有可能出现不正常工作状态或故障的设备，应装设预告信
号； Ø在满足以上基本要求的前提下，应力求简单、可靠。
2020/10/5
二、采用手动操作机构的断路器控制和信号回路
如图7-6 。工作原理： (1)合闸时，推上操作手柄使断 路器合闸。断路器的辅助触点 QF3-4闭合，红灯RD亮，指示 断路器已经合闸通电。由于有 限流电阻R2，跳闸线圈YR虽 有电流通过，但电流很小，不 会跳闸。红灯RD亮，还表示跳 闸回路及控制回路电源的熔断 器FU1和FU2是完好的，即红 灯RD同时起着监视跳闸回路完 好性的作用。
三、电磁式操作机构断路器的控制回路和信号系统
图7-7是采用电磁 式操作机构断路器 的控制和信号回路 原理图。
KO:合闸接触器 YO:QF的合闸线圈 YR:QF的跳闸线圈
2020/10/5
