钢结构虚拟预拼装技术
钢结构虚拟预拼装技术
5.4.1 技术内容
（1）虚拟预拼装技术
采用三维设计软件，将钢结构分段构件控制点的实测三维坐标，在计算机中模拟拼装形成分段构件的轮廓模型，与深化设计的理论模型拟合比对，检查分析加工拼装精度，得到所需修改的调整信息。
经过必要校正、修改与模拟拼装，直至满足精度要求。
（2）虚拟预拼装技术主要内容
1）根据设计图文资料和加工安装方案等技术文件，在构件分段与胎架设置等安装措施可保证自重受力变形不致影响安装精度的前提下，建立设计、制造、安装全部信息的拼装工艺三维几何模型，完全整合形成一致的输入文件，通过模型导出分段构件和相关零件的加工制作详图。
2）构件制作验收后，利用全站仪实测外轮廓控制点三维坐标。
①设置相对于坐标原点的全站仪测站点坐标，仪器自动转换和显示位置点（棱镜点）在坐标系中的坐标。
②设置仪器高和棱镜高，获得目标点的坐标值。
③设置已知点的方向角，照准棱镜测量，记录确认坐标数据。
3）计算机模拟拼装，形成实体构件的轮廓模型。
①将全站仪与计算机连接，导出测得的控制点坐标数据，导入到EXCEL表格，换成（x，y，z）格式。
收集构件的各控制点三维坐标数据、整理汇总。
②选择复制全部数据，输入三维图形软件。
以整体模型为基准，根据分段构件的特点，建立各自的坐标系，绘出分段构件的实测三维模型。
③根据制作安装工艺图的需要，模拟设置胎架及其标高和各控制点坐标。
④将分段构件的自身坐标转换为总体坐标后，模拟吊上胎架定位，检测各控制点的坐标值。
4）将理论模型导入三维图形软件，合理地插入实测整体预拼装坐标系。
5）采用拟合方法，将构件实测模拟拼装模型与拼装工艺图的理论模型比对，得到分段构件和端口的加工误差以及构件间的连接误差。
6）统计分析相关数据记录，对于不符规范允许公差和现场安装精度的分段构件或零件，修改校正后重新测量、拼装、比对，直至符合精度要求。
（3）虚拟预拼装的实体测量技术
1）无法一次性完成所有控制点测量时，可根据需要，设置多次转换测站点。
转换测站点应保证所有测站点坐标在同一坐标系内。
2）现场测量地面难以保证绝对水平，每次转换测站点后，仪器高度可能会不一致，故设置仪器高度时应以周边某固定点高程作为参照。
3）同一构件上的控制点坐标值的测量应保证在同一人同一时段完成，保证测量准确和精度。
4）所有控制点均取构件外轮廓控制点，如遇到端部有坡口的构件，控制点取坡口的下端，且测量时用的反光片中心位置应对准构件控制点。
5.4.2 技术指标
预拼装模拟模型与理论模型比对取得的几何误差应满足《钢结构工程施工规范》GB50755和《钢结构工程施工质量验收规范》GB50205以及实际工程使用的特别需求。
无特别需求情况下，结构构件预拼装主要允许偏差：
预拼装单元总长±5.0 mm
各楼层柱距±4.0 mm
相邻楼层梁与梁之间距离±3.0 mm
拱度（设计要求起拱）±l/5000
各层间框架两对角线之差H/2000，且不应大于5.0mm
任意两对角线之差∑H/2000，且不应大于8.0mm
接口错边 2.0mm
节点处杆件轴线错位 4.0mm
5.4.3 适用范围
各类建筑钢结构工程，特别适用于大型钢结构工程及复杂钢结构工程的预拼装验收。
5.4.4 工程案例
天津宝龙国际中心、天津宝龙城市广场、深圳平安金融中心、北京中国尊大厦等。
基于IDPMS的钢结构虚拟预拼装技术
Ｏ ０ｊ０ ｍ
０ ｅ撕 ０ ｏｊｃ ＆ ０ ０渊 ０。ｏ０ ０。Ｄ０
０。Ｄ） ０ ００ｏ ０ ０ ｏ０。
Ｏ ０。。Ｄ
０。。０ ０ ０ ０。Ｄ０ ０ ０。０。 Ｏ ００。 Ｏ ｏ。）
０ ｏｊｏ ０ ０。ｏ３ ０。００
｛ ．
：
ｌ
（ａ） 主 梁部 分测 量数 据
０口 ００６ Ｏ蝌
Ｄ ７ ０ ＿ 。船
０。０９ ｎ啪
咖 ０ ０ Ｏ ０懈 ０啪 ０口。Ｄ ０蛳
４仰 ０瞄 Ｏ啪 Ｏ啪
０蚴 ０
Ｏ。ｏｊ ｍ。０。 Ｏ埘 Ｏ蛳 ０ ０３０ ｎ锕ｏ ０澌 ０瀚
０瞄 ０。。０ Ｄ ０Ｄ３ ０。０。
５ 结 构件 拼 装 ５．１拼 装 算法
５．１．１公哭 点转 换 在 Ｊ：、ｆ 测 最 系 统 Ｌｆ『， 经 常 会川』剑 各种 』＾
系 ， 女【Ｉ测 标 系 、 物 标 系 、 发 汁一Ｉ＾标 系 等 。 个 Ｉ＾标 系有 ＾ｌ＾标 系 原 ＾ （Ｘ０，Ｙ０，Ｚ０）、 个旋 转 『ｆＪ（Ｘ， Ｙ， Ｚ）平ｌＪ ‘个 尺 瞍 Ｊ ｋ等 Ｌ个 参 数 ，这 一Ｌ个 参数 可 以唯 确 定 个一『＾ 系 。
ｎ Ｈ
ａ Ｈ 丑｜ｃ Ｈ
Ｉ－３ Ｕ｛
０ ５ ｌｌ
珊 ７ ｌｍ Ｌ ７７７ ｔＹ．，ｌ 日７ ｌ晰 Ｌ聃 Ｏ诲
０∞７ ０
瑚 ０
ｌ３ ｉｌ，！１
５ｌ１ Ｚ￣１７ ｌ Ｉ鹅
１ Ｉ刀 螂 锵
２ ２咖 ｌｏ｜７ ；
Ｉ研 ０胤 ｎ州 ０聃 ０收 ＇ｏ １ ０１ｕ
（ｂ）主 梁拼接 板 小板拼 接 螺栓 Ｌ位 置 （黄色 框 ） （ｃ）主梁 拼接 板大 板拼 接螺 栓 Ｌ位 置 （黄 色 框 ）
钢结构虚拟预拼装技术
ＳＴＥＥＩ ＳＴＲＩ ＣＴＩⅡ Ｅ Ⅵ ＲＴＩ ＡＩ ＰＲＥ．ＡＳＳＥＭ ＢＩ Ｙ ＴＥＣＨＮ ０Ｉ ｏＧＹ
Ｇ ＵＯ Ｍ ａｎ－ｌｉａｎｇ （Ｓｈａｎｚｈｅｎ Ｇｅｎｅｒａｌ Ｉｎｓｔｉｔｕｔｅ ｏｆＡｒｃｈｉｔｅｃｔｕｒａｌ Ｄｅｓｉｇｎ ａｎｄ Ｒｅｓｅａｒｃｈ Ｃｏ．，Ｌｔｄ．，５１８０３１，Ｓｈｅｎｚｈｅｎ，Ｇｕａｎｇｄｏｎｇ，Ｃｈｉｎａ）
足安装质量要求而进行的模拟拼装 ，以确保现场结构 《规范 》规定 ，虚拟预拼装的检查项 目、检查数量 、
安装顺利 ，并满足 《规范 》要求。
允许偏差与实体预拼装完全一致。虚拟预拼装的检查
预拼装所用的支承凳或平台应测量找平 ，检查时 方法是计算仿真模拟比对 。
应拆除全部临时固定和拉紧装置。构件或单元预拼装 ２ 虚 拟预拼装的主要 内容 应全数 检查 ，质量应符合设计要求 。设计无特别要求
· ３８２·
建 筑 技 术
第 ４９卷 第 ４期
造 、安装全部信息的拼装工艺三维几何模型 ，完全整 差应满足相关规范规定及实际工程情况。如无特别需
Ａｂｓｔｒａｃｔ： Ｔｈｉｓ ａｒｔｉｃｌｅ ｓｔａｒｔｓ ｗ ｉｔｈ ｔｈｅ ｂａｓｉｃ ｃｏｎｃｅｐｔ ｏｆ ｐｒｅ－ａｓｓｅｍ ｂｌｙ ｏｆ ｓｔｅｅｌ ｓｔｒｕｃｔｕｒｅｓ， ａｎｄ ｃｏｍ ｐｒｅｈｅｎｓｉｖｅｌｙ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｐｒｉｎｃｉｐｌｅ， ｍ ａｉｎ ｃｏｎｔｅｎｔ， ａｐｐｌｉｃａｔｉｏｎ ｍ ｅｔｈｏｄｓ， ｔｅｃｈｎｉｃａｌ ｐｒｅｐａｒａｔｉｏｎ， ａｃｃｅｐｔａｎｃｅ ｃｒｉｔｅｒｉａ， ｓｃｏｐｅ ｏｆ ａｐｐｌｉｃａｔｉｏｎ ａｎｄ ｓｕｃｃｅｓｓｆｕｌ ｃａｓｅｓ ｏｆ ｖｉｒｔｕａｌ ｐｒｅ—ａｓｓｅｍ ｂｌｙ． Ｔｈｅ ｐｒｅｌｉｍ ｉｎａｒｙ ｓｕｇｇｅｓｔｉｏｎｓ ｆｏｒ ｔｈｅ ｓｅｌｅｃｔｉｏｎ ｏｆ ｐｒｅ—ａｓｓｅｍ ｂｌｙ ａｎｄ ｖｉｒｔｕａｌ ｐｒｅ－ａｓｓｅｍｂｌｙ ｍ ｅｔｈ ｏｄｓ ａｒｅ ｇｉｖｅｎ． Ｓｕｇｇｅｓｔｉｏｎｓ ｆｏｒ ｓｕｐｐｌｅｍ ｅｎｔｉｎｇ ｄｒａｆｔ ｓｔａｎｄａｒｄ ｆｏ ｒ ａｐｐｒｏｖａｌ ｆｏ ｒ ｓｔｅｅｌ ｓｔｒｕｃｔｕｒｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ａｒ ｅ ｐｒｅｓｅｎｔｅｄ． Ｐｒｅｌｉｍ ｉｎａｒｙ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ａｄｖａ ｎ ｔａｇｅｓ ａｎｄ ｄｉｓａｄｖａｎｔａｇｅｓ ｏｆ ｅｎｆｉｔａｔｉｖｅ ｐｒｅ—ａｓｓｅｍ ｂｌｙ ａｎ ｄ ｖｉｒｔｕａｌ ｐｒｅ－ａｓｓｅｍｂｌｙ ｉｓ ｇｉｖｅｎ． Ｐｒｅ—ａ ｓ ｓｅｍｂｌｙ ｉｓ ｓｔ ｉｌｌ ｌａｃｋｉｎｇ， ａｎ ｄ ｌｏｏｋｓ ｆｏ ｒｗａｒ ｄ ｔｏ ｔｈ ｅ ｄｉｒｅｃｔｉｏｎ ｏｆ ｆｕｔｕｒｅ ｒｅｓｅａｒｃｈ ａｎ ｄ ｄｅｖｅｌｏｐｍ ｅｎｔ．
钢结构复杂构件虚拟预拼装技术研究
钢结构复杂构件虚拟预拼装技术研究摘要：伴随随着社会经济的高速增长，推动建筑行业迅猛发展，钢结构工程凭借自身特点得到广泛应用。
传统工厂预拼装形式在经济性、便捷性上相对于虚拟预拼装技术的缺点不断暴露，一种新型的虚拟预拼装技术应运而生，并得到工程实际应用的检验。
关键词：钢结构；虚拟预拼装；质量控制1建筑钢结构的基本特点1.1韧性和塑性强，承载力较大相对于其他建筑材料和结构类型，钢材在承受的负荷超出自身极限时可将力进行合理分散，使自身的受力状况达到平衡，降低自身的受损程度，这与钢材自身的韧性和塑性有着密不可分的关系。
因此在实际的建筑工程施工中，钢结构有更为广泛地应用范围和可观的前景。
1.2材质均匀，整体结构稳定钢结构所用的材料大多是高质量的制式钢材，钢铁冶炼技术的提升和自动化生产的普及，使得钢材的内部结构相一致，钢结构的整体稳定性较强，受外界波动影响较小。
除非承受力远远超出其承受范围，否则钢结构的实际受力较为分散，钢材在机械功能以及工程力学上都具有极高的建筑施工优势，有效地保证了建筑的整体稳定。
2实体预拼装技术实体预拼装技术，即根据绘制好的地样线，结合构件实际结构情况，进行预拼装胎架搭设。
胎架搭设完毕后，按一定顺序在胎架上相应放置实际构件。
构件放置完毕后，对应地样线进行整体调整，通过检测各控制点的尺寸偏差及各对应端口间的错边与间隙情况，掌握构件制作精度。
通过连接板及安装螺栓的预拼装检查螺栓孔精度，保证现场构件顺利安装。
3虚拟预拼装解决方案在上述的背景下，结合当下高速发展的计算机技术，一种低耗高效的智能化预拼装解决方案应运而生。
该方案基于建筑BIM（BuildingInformationModeling）技术，通过中国京冶工程技术有限公司自主研发的钢结构预拼装软件VAS（VirtualtrialAssemblyofSteelstructure）对现场采集的数据进行对比，采用EOPA（改进的正交普氏分析，ExtendedOrthogonalProcrustesAnalysis）法进行误差分析，对比GB50205—2020《钢结构工程施工质量验收规范》的允许误差进行判定，VAS会自动对构件进行虚拟空间内位置的微调，将所有控制点进行对比后输出代价最小的修正方案，以期通过调整最少的控制点达到满足精度要求的目的。
杭州来福士广场钢结构工程模拟预拼装技术应用
厂进 行 矫 正 处 理 ， 能 充 分 提 高 现 场 的 钢 结 构 安 装
型， 钢 管核 心筒 斜柱 较 多 ， 同 时存 在悬 挑 结 构 ， 节 点 较复 杂 ， 钢 柱与 牛腿 为非 正交连 接 ， 这给工 厂制 作带 来 了一 定 的难度 。如 何控 制钢 柱上 牛腿端 部 与钢柱 端部 相对 尺寸 ， 保 障制作 精度 ， 使现 场构 件顺 利安装
施 工 技 术
杭 州来 福 士广 场 钢 结构 工程 模 拟 预 拼装 技 术 应 用
张达飞 张 建平 社冰 冰 王 涛 陈 辉
（ 浙 江 精 工 钢 结 构 集 团有 限 公 司 ，浙 江绍 兴 摘 ３ １ ２ ０ ３ ０ ）
要： 介 绍模 拟 预 拼 装 技 术 在 杭 州 来福 士 广 场 钢 结 构 工 程 塔 楼 钢 柱 中的 应 用 ， 阐述 其 技 术 原 理 及 操 作 方 法 。通
过 全 站仪 打 点 测 量 控 制 点 的 三 维 坐 标 、 用计 算 机 进 行 数 据 拟 合 的 方 式 ， 更 好 地 控 制 构 件 的 尺 寸 精 度 。现 场 安 装 达
到 了 实体 预 拼 装 的 效 果 ， 提 高 了钢 构 件 制 作 的 尺 寸 精 度 。其 现 代 化 的 质 量 控 制 方 法 ， 是今 后钢 结构行 业发 展 的
ｐ ｒ ｏ ｊ ｅ ｃ ｔ ｉ ｎ Ｈａ ｎ ｇ ｚ ｈ ｏ ｕ Ｒａ ｆ ｆ ｌ ｅ ｓ Ｐｌ ａ ｚ ａ ａ ｎ ｄ ｅ ｘ ｐ ｏ ｕ ｎ ｄ ｅ ｄ ｉ ｔ ｓ ｔ ｅ ｃ ｈ ｎ ｉ ｃ ａ ｌ ｐ ｒ ｉ ｎ ｃ ｉ ｐ ｌ ｅ ｓ ａ ｎ ｄ ｍｅ ｔ ｈ ｏ ｄ ｓ ｏ ｆ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｏ ｎ ． Ｆｒ ｏ ｍ ｔ ｈ ｅ

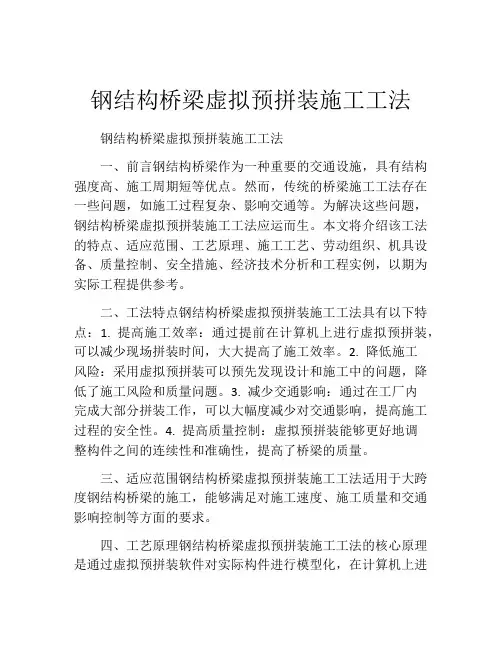

钢结构桥梁虚拟预拼装施工工法
