PMC-421聚合物改性水泥基防水灰浆施工
管廊防水施工方案
保山中心城市地下综合管廊项目东环路六施工段防水工程施工方案编制：审核:审批：云南省建设投资控股集团有限公司二O一六年十二月目录一、编制依据 (2)二、工程概况 (2)三、施工安排 (2)3。
1 施工组织管理机构设置 (2)3。
2 施工步骤 (3)3。
3 施工目标 (3)3.4 各项目部主要岗位职责 (3)3.5 施工区段划分 (4)3.6 材料组织 (4)3.7 劳动力组织 (5)四、施工准备 (6)五、施工方法 (7)六、质量标准 (33)七、成品保护 (34)八、质量保证措施 (35)九、安全文明施工保证措施 (36)一、编制依据1、《建筑工程施工质量统一验收标准》（GB 50300-2013)2、《地下建筑防水构造》(10J301)3、《地下工程防水技术规范》（GB50108-2008）4、《地下防水工程质量验收规范》（50208—2011）5、保山中心城市地下综合管廊东环路施工图纸6、TPO防水施工二、工程概况本工程为保山中心城市地下综合管廊东环路（GL0+020～GL2—510)2。
53公里工程合同范围内的防水工程.本项为四舱结构.本项目构筑物设计使用年限为100年，地下防水设计等级标准为二级；综合管廊每隔小于20m设置一道变形缝。
本项目综合管廊防水设计为四周采用压敏反应型自粘高分子防水卷材包裹，并在综合管廊两侧侧壁、顶板防水卷材之外设置防水卷材保护层。
压敏反应自粘防水卷材是一种SBS等合成橡胶、增粘剂及优质道路石油沥青为配方制成的，自粘橡胶基料,强韧的高密度聚乙烯膜或铝箔作为表面上材料,可剥离的涂硅隔离膜和隔离纸作为表面下防粘隔离材料制作成的防水材料.有低温柔性、自愈性、粘结性好的特点,可在常温下施工，操作简单快捷，保护环境。
综合管廊底板采用100mm厚C25细石混凝土保护层，综合管廊外墙采用50mm厚挤塑聚苯保温板保护层，综合管廊顶板采用100mm厚C25细石混凝土保护层.三、施工安排3.1 施工组织管理机构设置本项目建筑物设计使用年限为100年，管廊工程埋设在地下,地下防水设计等级高，为确保本工程质量，确保在投入使用后不渗不漏，保证设备设施的安全必须做好防水工程.为此，防水工程列为本项目的重点质量控制分项和特殊过程，根据本工程的特点战线长,必须采取强有力的技术措施和严格的管理来保证防水工程质量。

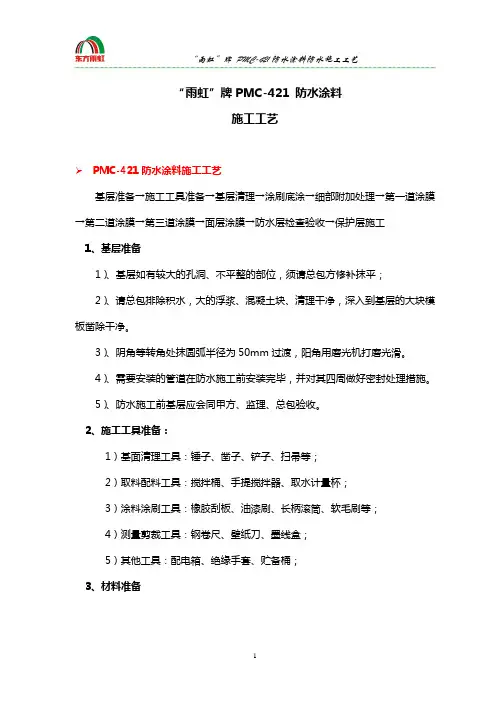

PMC-421 施工流程
“雨虹”牌PMC-421 防水涂料施工工艺PMC-421防水涂料施工工艺基层准备→施工工具准备→基层清理→涂刷底涂→细部附加处理→第一道涂膜→第二道涂膜→第三道涂膜→面层涂膜→防水层检查验收→保护层施工1、基层准备1）、基层如有较大的孔洞、不平整的部位，须请总包方修补抹平；2）、请总包排除积水，大的浮浆、混凝土块、清理干净，深入到基层的大块模板凿除干净。
3）、阴角等转角处抹圆弧半径为50mm过渡，阳角用磨光机打磨光滑。
4）、需要安装的管道在防水施工前安装完毕，并对其四周做好密封处理措施。
5）、防水施工前基层应会同甲方、监理、总包验收。
2、施工工具准备：1）基面清理工具：锤子、凿子、铲子、扫帚等；2）取料配料工具：搅拌桶、手提搅拌器、取水计量杯；3）涂料涂刷工具：橡胶刮板、油漆刷、长柄滚筒、软毛刷等；4）测量剪裁工具：钢卷尺、壁纸刀、墨线盒；5）其他工具：配电箱、绝缘手套、贮备桶；3、材料准备采用搅拌桶、搅拌机、取水计量杯等配料工具进行材料配比，所有涂料配合方法是先将液料（水）倒入搅拌桶中，在手提搅拌器的不断搅拌下将粉料徐徐加入，至少搅拌15分钟，彻底搅拌均匀，呈浆状且无团块、颗粒，一桶液料配一箱粉料，不允许分开搅拌。
4、滚刷底涂底涂是为了提高涂膜与基层的粘结力，底涂采用长柄滚筒滚涂，要求滚涂均匀不得漏底；5、细部防水层处理在管根、管道、阴阳角、施工缝等易发生漏水的部位应增强处理。
在管根、管道周围凿开采用水不漏进行封堵，然后再用油漆刷涂刷一至两遍PMC-421防水涂料；阴阳角、施工缝部位采用玻纤网格布增强处理后用刮板刮涂一遍PMC-421防水涂料，增强网格布宽度为300㎜。
6、第一道涂膜细部节点处理完毕且涂膜干燥后，进行第一遍大面涂膜的施工。
施工采用刮板批嵌，批嵌时要均匀，不能有局部沉积，并要多次涂刮使涂料与基层之间不留气泡。
7、第二遍涂膜在第一遍涂层干燥后（一般为间隔2小时为宜，具体检测方法以手摸不粘手指印为准），进行第二遍涂膜的施工，涂刮的方向与第一道相互垂直，批嵌时要均匀，不能有局部沉积。
聚合物水泥防水砂浆施工流程
聚合物水泥防水砂浆施工流程聚合物水泥防水砂浆施工呀，这可有点小讲究呢。
一、施工前的准备。
1. 材料准备。
2. 工具准备。
- 工具也不能少哦。
像搅拌用的工具，得是那种能把砂浆搅拌得很均匀的。
还有抹子，这就像是厨师的锅铲一样重要。
没有好用的抹子，怎么能把砂浆抹得平整又好看呢？另外，还得准备好测量工具，这样才能保证施工的厚度符合要求。
要是厚度不够，那防水效果肯定大打折扣。
二、基层处理。
1. 清理基层。
- 基层就像是房子的地基，一定要处理好。
先把基层表面的灰尘、杂物啥的都清理干净。
如果有油污，那就更要仔细清理了，油污就像个调皮的小坏蛋，会影响砂浆和基层的粘结。
可以用一些专门的清洁剂来处理油污，然后再用清水冲洗干净。
这就像给基层洗个澡，让它干干净净的，这样砂浆才能更好地和它“拥抱”在一起。
2. 基层湿润。
- 清理完基层后，要把基层湿润一下。
但也不能太湿哦，就像给花浇水，适量就好。
太湿的话，砂浆上去就变成稀泥了，根本没法施工。
一般用喷壶或者小刷子轻轻地把水刷在基层上，让基层表面有点小水珠就差不多啦。
三、砂浆的搅拌。
1. 比例调配。
- 按照说明书上的比例来调配砂浆。
这比例可不能乱改，就像做蛋糕，面粉和鸡蛋的比例不对，蛋糕就做失败了。
把聚合物、水泥和沙子按照规定的比例放在一起，然后再加入适量的水。
2. 搅拌过程。
- 搅拌的时候要慢慢搅，可不能着急。
就像搅拌咖啡一样，要让所有的材料都充分混合。
刚开始的时候可能会有点干，这时候不要一下子加太多水，可以一点一点地加，直到搅拌成均匀的糊状。
如果搅拌得不均匀，有的地方砂浆厚，有的地方薄，那防水效果肯定是参差不齐的。
四、施工过程。
1. 涂抹砂浆。
- 把搅拌好的砂浆用抹子涂抹在基层上。
要涂抹得均匀，就像给蛋糕抹奶油一样，要把每个角落都照顾到。
涂抹的厚度也要符合要求，一般来说不能太薄，太薄了就像纸糊的一样，水一冲就破。
可以分几次涂抹，每次涂抹的厚度适中，这样也能保证涂抹得更均匀。
PMC聚合物改性水泥基防水灰浆施工
P M C聚合物改性水泥基防水灰浆施工This model paper was revised by the Standardization Office on December 10, 2020目录1、编制依据1.1《聚合物水泥防水灰浆》Q/SYYHF012-20051.2《建筑防水涂料试验方法》GB/T16777-19971.3《地下工程防水技术规范》（GB50108-2001）1.4《地下防水工程质量验收规范》（GB50208-2002）1.5《建筑工程施工质量验收统一标准》（GB50300-2001）1.6国家现行防水规范、规程、图集1.7本项目工程的施工图纸、做法2、材料说明本工程采用“雨虹”牌PMC—421聚合物改性水泥防水灰浆做地下室防水，涂料厚度为2mm,PMC—421聚合物改性水泥防水灰浆是一种以特种水泥为基料,以丙烯酸酯乳液为主要改性剂,是一定柔性的刚性涂层材料。
产品分为无机粉料和有机液料两个组分。
无机粉料由特种水泥和多种填充材料组成；有机液料由进口丙烯酸脂乳液和多种添加剂组成。
现场按一定比例混合配制成涂料使用。
〔技术性能〕产品物理力学性能符合Q/SYYHF012—2005《聚合物改性水泥基防水灰桨》标准，主要物理力学性能要求见表1。
表1物理力学性能·水性涂料，无毒、无味、无污染；·可形成有一定柔性的防水抗渗、抗盐类腐蚀的涂层；·易混合、可涂可抹、施工方便·与基层和面层附着力强·对基层干燥度无要求，便于缩短工期〔适用范围〕·防水防渗工程：适用于一般的工业与民用建筑的厕浴间、厨房间、楼地面、阳台、水池等部位的防水、防渗；木地板和墙的防潮；各类工程的维修防水。
·防腐工程：金属构件防锈以及要求设置防腐蚀保护涂层的工程施工3、施工准备3.1材料准备：防水主材：“雨虹”牌环保型PMC—421聚合物改性水泥防水灰浆防水辅材：玻纤布（附加增强用）3.2施工机具准备：基面清理工具：锤子、凿子、铲子、钢丝刷、扫帚等；取料配料工具：台秤、搅拌桶、手提搅拌器；涂料涂刷工具：橡胶刮板、油漆刷、长柄滚刷、软毛刷等；3.3对基层的要求:3.3.1表面要求抹平.压光，其平整度可用两米直尺检查，垫层与直尺之间的最大空隙不应超过10毫米，空隙仅允许平缓变化。
PMC-421聚合物水泥防水系统
聚合物水泥基灰浆涂膜防水系统▲系统描述：该防水系统中主防水涂料由A、B组分组成（A组分：丙烯酸酯乳液和多种添加剂组成有机液料，B组分：特种水泥及多种填充料组成的无机粉料），在施工时，按比例进行配合，在细部等部位辅助以纤维网格布，在平面、立面及各种复杂表面上涂刷，然后水分蒸发成膜，形成一种综合性防水系统。
▲防水系统结构图：PMC-421防水系统结构图▲系统优势及特点：◆该系统中PMC-421属于水性涂层材料，无毒、无害、无污染，环保性好；◆冷施工，操作方便，不受基层含水率的限制，可缩短施工工期；◆与混凝土具有优异的粘结性能。
▲系统应用范围：◆可应用于卫生间、浴室、厨房、楼地面、阳台、水池、墙面防水。
◆地下基础和背水面的防水层维修防水。
▲系统信息▲系统主要材料技术指标◆PMC-421技术性能指标：◆纤维网格布基层处理及清扫→细部附加防水层施工→大面涂膜防水层施工→收头、边缘密封→质检、验收→→→基层清理配料细部及附加层处理→→大面涂料第一遍涂刷大面涂料第二遍涂刷质检及验收▲施工要点◆基层处理防水基层应平整、坚固、干燥，无尖锐凹凸、蜂窝、麻面和起皮，无油污，对裂缝、基层变形缝、管根处留设的凹槽内应嵌填密封材料并做附加防水处理。
◆配料：灰浆混合的方法是先将液料和水倒入搅拌桶中，在手提搅拌器不断搅拌下将粉料徐徐加入搅拌桶中，至少搅拌5分钟，彻底搅拌均匀，呈浆状无团块。
◆附加防水层阴阳角、管根部等基础细部，应辅助以纤维网格布，进行附加防水层施工。
◆大面涂膜防水层施工用金属刮板刮涂，宜分2-3遍涂布，如需铺设胎体增强材料时，应边涂布涂料，边铺设增强材料。
◆收头及边缘密封处理：加涂涂料进行封闭。
电动搅拌器、搅拌桶、、塑料刮板、橡胶刮板、弹簧秤、毛刷、滚刷、抹子、油工铲刀、笤帚。
421防水施工方案
421防水施工方案概述防水施工是建筑工程中非常重要且必不可少的一项工作，特别是在地下室、浴室和厨房等地方。
本文档将介绍一种名为421防水施工方案的方法，该方案通过四种不同的方法来有效地防止水的渗透和漏水问题。
1. 施工前准备在进行防水施工之前，首先需要正确评估施工区域的情况，并采取一系列的准备工作。
1.1 清理施工区域在施工区域清理之前，先确定是否有任何异物、油污或杂物，这些可能会影响到防水层的有效性。
使用清洁剂和刷子将施工区域彻底清洁，并确保表面干燥。
1.2 检查施工区域的平整度检查施工区域的平整度非常重要，任何突起或凹陷都可能导致防水层的破损。
使用水平仪和尺子进行测量，并确保施工区域的表面平整。
2. 方法一：刷涂法刷涂法是最常用的防水施工方法之一。
以下是使用刷涂法进行421防水施工的步骤：2.1 涂刷底漆在施工区域的表面上涂刷一层底漆，以增强涂料的附着力和防水效果。
等待底漆完全干燥。
2.2 涂刷防水涂料将防水涂料均匀地涂刷在施工区域的表面上，确保所有区域都得到覆盖。
根据涂料的类型，通常需要涂刷两到三层，每层涂刷之间需要有足够的干燥时间。
2.3 完成涂刷完成涂刷后，等待最后一层涂料完全干燥，并进行必要的检查，确保防水层无任何漏漏洞。
3. 方法二：卷材法卷材法是另一种常用的防水施工方法，通常适用于大面积施工区域。
以下是使用卷材法进行421防水施工的步骤：3.1 清洁施工区域使用清洁剂和刷子将施工区域彻底清洁，并确保表面干燥。
3.2 铺设防水卷材将防水卷材按照施工区域的形状和尺寸进行切割和铺设。
确保卷材之间没有空隙，并使用专用的胶水将卷材牢固地粘合在施工区域的表面上。
3.3 焊接卷材使用热风枪或火焰枪对卷材上的接缝进行焊接，以确保密封性。
焊接完成后，进行必要的检查，确保卷材的接缝处无任何漏洞。
4. 方法三：喷涂法喷涂法是一种快速且适用于各种施工区域的防水施工方法。
以下是使用喷涂法进行421防水施工的步骤：4.1 准备喷涂设备将喷涂设备准备好，并根据厂家的说明书调整喷涂压力和喷涂速度。
东方雨虹防水系统模块手册
东方雨虹防水系统介绍1、东方雨虹防水系统：房屋建筑工程系统特点做法推举--地下室底板1、SBS/APP 改性沥青卷材防水系统2、SAM 自粘卷材防水系统应用广、功能强、厚度大、耐刺破、耐长期自粘接、可湿铺、可预≥3+4mm；≥4mm有胎：≥3+3mm、≥3mm；铺、无明火、施工快、无胎：≥1.5+1.5mm、≥1.5mm3、PMT 热塑性聚烯烃〔TPO〕卷材防水系统4、PMH 高密度聚乙烯自粘胶膜卷材防水系统高分子、性能优、可焊接、自粘结、厚度薄高分子、性能优，可焊接、强预铺、也粘结、厚度薄≥1.2+1.2mm、≥1.2mm≥1.2+1.2mm、≥1.2mm--地下室外墙1、SBS/APP 改性沥青卷材防水系统2、SAM 自粘卷材防水系统应用广、功能强、厚度大、耐长期自粘接、可湿铺、可预≥3+4mm；≥4mm有胎：≥3+3mm、≥3mm；铺、无明火、施工快、无胎：≥1.5+1.5mm、≥1.5mm3、PMT 热塑性聚烯烃〔TPO〕卷材防水系统4、PMH 高密度聚乙烯自粘胶膜卷材防水系统5、SPU 聚氨酯防水系统高分子、指标高，可焊接、自粘结、厚度薄高分子、指标高，可焊接、自粘结、厚度薄涂膜连续隐患少，可喷涂，施工环境高，需枯燥、需养护、工期长≥1.2+1.2mm、≥1.2mm≥1.2+1.2mm、≥1.2mm≥2mm--地下室顶板1、SBS/APP 改性沥青卷材防水系统2、SAM 自粘卷材防水系统应用广、功能强、厚度大、耐长期自粘接、可湿铺、可预≥3+4mm；≥4mm有胎：≥3+3mm、≥3mm；铺、无明火、施工快、无胎：≥1.5+1.5mm、≥1.5mm3、PMT 热塑性聚烯烃〔TPO〕卷材防水系统4、PMH 高密度聚乙烯自粘胶膜卷材防水系统5、SPU 聚氨酯防水系统6、卷材+涂膜复合防水系统：①、PBC 非固化沥青+SBS/APP 改性沥青卷材②、PBC 非固化沥青+SAM 自粘改性沥青卷材③、SPU 聚氨酯+ SAM 自粘改性沥青卷材④、JSA 聚合物水泥基+TPO 卷材高分子、指标高，可焊接、自粘结、厚度薄高分子、指标高，可焊接、自粘结、厚度薄涂膜连续隐患少，可喷涂，施工环境高，需枯燥、需养护、工期长涂料层在下，能最大限度的对基层进展渗透防水，整体无接缝，渗漏隐患降低，卷材在上形成保护兼顾防水，双层保护≥1.2+1.2mm、≥1.2mm≥1.2+1.2mm、≥1.2mm≥2mm①≥1.5mmPBC+≥3mmSBS/APP②≥1.5mmPBC+≥3mmSAM③≥2mmPBC+≥3mmSAM④≥2mmPBC+≥1.2mmTPO厨房、厕浴间、阳台1、PMC-421 聚合物水泥基灰浆涂膜防水系统双组份、现场需搅拌、成膜快、潮湿基层上可≥1.5mm施工、粘结力强、价格低，涂膜抗变形力量差，价格低2、JSA-101 聚合物水泥基涂膜防水系统双组份、现场需搅拌、成膜快、潮湿基层上可≥1.5mm施工、粘结力强、性价比优3、HCA-101 丙烯酸涂膜防水系统单组份、即开即用、成膜快、潮湿基层上可施≥1.5mm工、性价比居中4、SPU 聚氨酯涂膜防水系统材料构成敏捷，可单组份，可双组份，性能指≥1.5mm标最优，可长期耐水，价格高屋面1、SBS/APP 改性沥青卷材防水系统应用广、功能强、厚度大、耐刺破、耐长期≥3+4mm；≥4mm2、SAM 自粘卷材防水系统自粘接、可湿铺、可预铺、无明火、施工快、有胎：≥3+3mm、≥3mm；无胎：≥1.5+1.5mm、≥1.5mm3、PMT 热塑性聚烯烃〔TPO〕卷材防水系统高分子、性能优、可焊接、自粘结、厚度薄≥1.2+1.2mm、≥1.2mm4、JSA-101 聚合物水泥基涂膜防水系统双组份、现场需搅拌、成膜快、潮湿基层上可≥1.5mm施工、粘结力强、性价比优5、HCA-101 丙烯酸涂膜防水系统单组份、即开即用、成膜快、潮湿基层上可施≥1.5mm工、性价比居中6、SPU 聚氨酯涂膜防水系统材料构成敏捷，可单组份，可双组份，性能指≥1.5mm标最优，可长期耐水，价格高6、卷材+涂膜复合防水系统：①、PBC 非固化沥青+SBS/APP 改性沥青卷材②、PBC 非固化沥青+SAM 自粘改性沥青卷材③、SPU 聚氨酯+ SAM 自粘改性沥青卷材④、JSA 聚合物水泥基+TPO 卷材涂料层在下，能最大限度的对基层进展渗透防水，整体无接缝，渗漏隐患降低，卷材在上形成保护兼顾防水，双层保护①≥1.5mmPBC+≥3mmSBS/APP②≥1.5mmPBC+≥3mmSAM③≥2mmPBC+≥3mmSAM④≥2mmPBC+≥1.2mmTPO种植顶板屋1、SBS 改性沥青卷材+ARC 阻根卷材系统同材质，相容性好，上下层热熔施工，复合严密，厚度大，耐刺破≥3mmSBS+≥ 4mmARC〔阻根层〕2、PBC 非固化沥青+ARC 阻根卷材系统涂料层在下，能最大限度的对基层进展渗透≥1.5mmPBC+≥4mmARC〔阻根层〕防水，整体无接缝，渗漏隐患降低，阻根卷材在上形成保护兼顾防水阻根，双层保护3、TPO 高分子卷材阻根防水一体化系统高分子、性能优、可焊接、自粘结、厚度薄，≥1.5mm〔阻根层〕抗刺破性差工业厂房工程1、TPO 单层屋面机器固定系统适用于钢构造屋面，主要承受机器固定和焊≥1.2mm接工法，施工快捷，外观干净，可变颜色外露2、TPO 单层屋面满粘固定定系统适用于混凝土屋面，主要承受焊接和粘结剂≥1.2mm工法，施工慢、需养护3、TPO 单层屋面空铺压顶固定系统适用于混凝土基层，主要承受空铺和焊接工≥1.2mm法，施工最快，需设置隔离层及负重压顶大路交通工程1、RDB 改性沥青大路防水系统桥梁；涵洞≥3.5mm2、BBC-251 改性沥青防水系统桥梁、涵洞≥2.0mm3、SPU 聚氨酯防水系统桥梁、涵洞≥1.5mm4、SAM 自粘卷材防水系统桥梁、涵洞≥2.5mm5、PCC-501 水泥基渗透结晶防水系统桥梁≥1800g/m26、路基防渗加固土工材料系统路基、边坡、排水沟槽铁路交通工程1、RWB-801 高聚物改性沥青防水系统桥梁、涵洞桥梁≥4.5mm、涵洞≥3.5mm2、SPU-361 高弹聚氨酯防水系统桥梁≥2mm3、PMD 氯化聚乙烯防水系统桥梁≥1.5mm4、SPUA-351 聚脲喷涂防水系统桥梁≥1.5mm5、路基防渗加固土工材料系统路基、边坡、排水沟槽水池工程1、SPU 聚氨酯防水系统游泳池、蓄水池、消防池、景观池≥1.5mm2、华砂铺贴系统瓷砖、大理石、马赛克装饰索引号区域防水系统示意图系统材料构成材料类型关心配套材料地下室1、SBS 改性沥青≥3mm2、SAM 自粘卷材≥2mm3、SPU 聚氨酯≥2mm4、TPO≥1.2mm BPS-201 BPS-202住宅防水系统住宅防水系统构成5、HDPE 自粘胶膜≥1.2mm屋面SBS 改性沥青≥3mmAPP 改性沥青≥3mmSAM 自粘卷材≥2mmSPU 聚氨酯≥1.5mmHCA 丙烯酸≥1.5mmJSA 聚合物水泥基≥1.5mm BPS-201 BPS-202种植屋面防水层+阻根SBS≥4mm防水层+阻根HDPE≥1.5mm防水层+阻根TPO≥1.5mm BPS-201 BPS-202厨卫间防水材料：SPU 聚氨酯≥1.5mmHCA 丙烯酸≥1.5mmJSA 聚合物水泥基≥1.5mmPMC 防水灰浆粘结材料：瓷砖粘结胶、瓷砖勾缝基玻纤网格布止水条堵漏宝水池防水材料：SPU 聚氨酯≥1.5mmSPU-351 聚脲喷涂≥1.5mm粘结材料：瓷砖粘结胶、瓷砖勾缝基索引号区域防水系统示意图系统材料构成材料类型关心配套材料车站底板1、SBS 改性沥青≥3mm2、SAM 自粘卷材≥2mm3、TPO≥1.2mm4、HDPE 自粘胶膜≥1.2mm BPS-201 BPS-202车站外墙1、SBS 改性沥青≥3mm2、SAM 自粘卷材≥2mm3、SPU 聚氨酯≥2mm4、TPO≥1.2mm5、HDPE 自粘胶膜≥1.2mm BPS-201 BPS-202地铁防水系统地铁防水系统构成车站顶板1、SBS 改性沥青≥3mm BPS-2012、SAM 自粘卷材≥2mm BPS-2023、SPU 聚氨酯≥2mm4、TPO≥1.2mm5、HDPE 自粘胶膜≥1.2mm区间隧道〔矿山法EVA 防水板≥1.5mm 垫片射钉隧道〕ECB 防水板≥1.5mm 无纺布粘结胶带HDPE 自粘胶膜≥1.5mm卫生间防水材料：SPU 聚氨酯≥1.5mmHCA 丙烯酸≥1.5mmJSA 聚合物水泥基≥1.5mmPMC 防水灰浆粘结材料：瓷砖粘结胶、瓷砖勾缝基玻纤网格布止水条堵漏宝铁路防水系统构成系统材料构成索引号区域防水系统示意图材料类型关心配套材料桥梁桥面1、RWB-801 高聚物改性沥青〔双面砂〕≥4.5mm；2、SPU-361 高弹聚氨酯≥2mm3、SPU-351 喷涂聚脲≥2mmBPS-203铁路隧道EVA 防水板≥1.5mmECB 防水板≥1.5mmPVC 防水板≥1.5mmHDPE 自粘胶膜≥1.5mm垫片射钉无纺布粘结胶带铁路涵洞1、RWB-801 高聚物改性沥青4mm；2、SPU 聚氨酯≥2mmBPS-201防水层：聚氨酯 SPU ≥1.5mm 聚合物水泥 ≥1.5mm 非固化沥青 ≥PBC-328种植防水系统系统材料构成 索引号区域防 水 系 统 示 意 图 材料类型关心配套材料 种植屋面阻根+ 卷材阻根层：1、ARC 高聚物改性沥青 4mm2、TPO ≥1.2mm3、HDPE ≥2mm4、SAM921 ≥2mm 防水层：BPS-201 BPS-202SBS 改性沥青卷材SAM 自粘卷材种植屋面阻根层：阻根+ 涂膜1、ARC 高聚物改性沥青 4mm2、TPO ≥1.2mm3、HDPE ≥2mm4、SAM921 ≥2mm道桥系统大路防水系统构成索引号区域防水系统示意图系统材料构成材料类型关心配套材料沥青铺装桥面1、RDB-811 道桥APP/SBS 改性沥青4.5mm/3.5mm2、SAM 自粘卷材2.5mmBPS-201SPU-322混凝土铺装桥面1、BBC-251 沥青涂料≥2mm2、SPU-351 聚脲喷涂≥1.5mm3、SPU-311/301 聚氨酯≥1.5mm4、JSA 水泥基聚合物≥2mm5、PCC 水泥基≥1.3kg/m2涵洞1、SBS/APP 改性沥青≥3mm2、SPU-301/3113、BBC-251 沥青涂料≥2mm4、SAM 自粘卷材≥3mm索引号区域防水系统示意图系统材料构成材料应用工业厂房钢构造屋面系统1、膈气层PE ≥0.5mm2、保温层〔按设计〕2、TPO- PMT3030. ≥1.2mm关心配套材料固定件压条密封膏粘结胶带TPO 机械固定系统工业厂房混凝土屋面系统1、膈气层PE ≥0.5mm2、保温层〔按设计〕3、TPO- PMT3020. ≥1.2mm固定件压条密封膏胶带粘结胶工业厂房屋面防水系统XXX 防水系统格式构成：1、系统描述；包含材料处理剂、主材、构成，产品特点、施工工具、包装储运及运输等2、规格分类；包含厚度信息，胎基信息，覆面信息，重量信息，宽长信息等，可列表说明3、系统构成：简图说明，包含基层处理剂材料、防水主材、压条固定，密封材料等4、适用范围：文字+图片说明〔建筑类型图片〕5、施工工艺：列出工艺流程，每个流程配图片最正确；6、施工要点：主要阐述主要流程过程中影响质量的技术说明；7、经典案例：图片说明。
综合管廊结构防水施工要点
建筑技术开发Building Technology Development建筑结构Building Structure第48卷第9期2021年5月综合管廊结构防水施工要点秦效军(中交第四公路工程局有限公司，北京100020)[摘要]近年来，随着城市建设规划的日新月异，综合管廊也得到了推广应用，作为地下工程，除主体结构施工质量要求高外，防水施工质量也显得尤为重要。
主要对汉中市汉宁路综合管廊结构的防水施工进行简单介绍，希望可以为同行提供一些建议与启发。
[关键词]综合管廊；防水；施工要点[中图分类号]TU761.il[文献标志码]B[文章编号]1001-523X(2021) 09-0003-03Key Points of Waterproof Construction ofComprehensive Pipe Gallery StructureQin Xiao-jun[Abstract ]In recent years,with the rapid development of urban construction planning,comprehensive pipe gallery has also been promoted and applied.As an underground project,besides the high quality requirements of the main structure, the quality of waterproof construction is also very important.The waterproof construction of the comprehensive pipe gallery structure of Hanning Road in Hanzhong City is mainly introduced,hoping to give some suggestion and inspiration for workers.[Keywords ]comprehensive pipe gallery；waterproof；construction essentials综合管廊属于钢筋混凝土结构空间，是在城市地下进行 建造的，包含两舱或者多舱，可把通信、供热、电力及给排 水等具体管线进行分舱安装，便于对管线实施管理及维修，降低维修更新管线的费用，这样既可保障路面的完整性，又 可保障管线具备耐久性，同时将地上管线安置于地下，也有 效利用了城市地下空间，降低了管线安全隐患，使城市环境 变得更加整洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1、编制依据 (2)
2、材料说明 (2)
3、施工准备 (3)
4、施工操作工艺及技术要点 (3)
4.1施工工艺流程 (3)
4.2施工操作要点和技术要求 (3)
4.3细部节点防水做法 (4)
4.4防水层的验收 (5)
4.5防水层的临时保护措施 (5)
5、施工注意事项 (6)
6、安全文明注意事项 (6)
7、成品保护 (6)
8、施工保证措施 (6)
1、编制依据
1.1《聚合物水泥防水灰浆》 Q/SY YHF012-2005
1.2《建筑防水涂料试验方法》 GB/T16777-1997
1.3《地下工程防水技术规范》（GB50108-2001）
1.4《地下防水工程质量验收规范》（GB50208-2002）
1.5《建筑工程施工质量验收统一标准》（GB50300-2001）
1.6国家现行防水规范、规程、图集
1.7本项目工程的施工图纸、做法
2、材料说明
本工程采用“雨虹”牌PMC—421聚合物改性水泥防水灰浆做地下室防水，涂料厚度为2mm, PMC—421聚合物改性水泥防水灰浆是一种以特种水泥为基料,以丙烯酸酯乳液为主要改性剂,是一定柔性的刚性涂层材料。
产品分为无机粉料和有机液料两个组分。
无机粉料由特种水泥和多种填充材料组成；有机液料由进口丙烯酸脂乳液和多种添加剂组成。
现场按一定比例混合配制成涂料使用。
〔技术性能〕
产品物理力学性能符合Q/SY YHF012—2005《聚合物改性水泥基防水灰桨》标准，主要物理力学性能要求见表1。
表1 物理力学性能
·水性涂料，无毒、无味、无污染；
·可形成有一定柔性的防水抗渗、抗盐类腐蚀的涂层；
·易混合、可涂可抹、施工方便
·与基层和面层附着力强
·对基层干燥度无要求，便于缩短工期
〔适用范围〕
·防水防渗工程：适用于一般的工业与民用建筑的厕浴间、厨房间、楼地面、阳台、水池等部位的防水、防渗；木地板和墙的防潮；各类工程的维修防水。
·防腐工程：金属构件防锈以及要求设置防腐蚀保护涂层的工程施工
3、施工准备
3.1材料准备：
防水主材：“雨虹”牌环保型PMC—421聚合物改性水泥防水灰浆
防水辅材：玻纤布（附加增强用）
3.2施工机具准备：
基面清理工具：锤子、凿子、铲子、钢丝刷、扫帚等；
取料配料工具：台秤、搅拌桶、手提搅拌器；
涂料涂刷工具：橡胶刮板、油漆刷、长柄滚刷、软毛刷等；
3.3对基层的要求:
3.3.1表面要求抹平.压光，其平整度可用两米直尺检查，垫层与直尺之间的最大空隙不应超过10毫米，空隙仅允许平缓变化。
3.3.2基层的混凝土或砂浆必须牢固，无裂缝。
不允许有空鼓、松动、鼓包、凹坑、起沙掉灰等缺陷存在。
3.3.3基层的阴阳角应做成圆弧形，阴角直径宜大于50mm,阳角宜做成大于10mm。
4、施工操作工艺及技术要点
4.1施工工艺流程
基层清理→细部附加处理→第一遍涂膜→第二遍涂膜→…→面层涂膜→工程质量验收→保护。
4.2施工操作要点和技术要求
4.2.1基层清理：基层应处理平整、坚实，选用合适的工具将基层清扫干净，基层表面不得有浮尘、杂物，不得有突出尖锐物，油污必须清除干净。
4.2.2配料：将产品说明书上的标注的液料、粉料和水的比例进行配比，一般液料：粉料为1：4。
水的添加量可适当调节，以调节整涂得稠度，满足立面和平面不同部位的施工要求。
灰浆混合的方法是先将液料和水倒入搅拌桶中，在手提搅拌器的不断搅拌下将粉料徐徐加入搅拌桶内，至少要搅拌5分钟，彻底搅拌均匀，呈浆状无团状。
4.2.3细部附加处理：在管根、阴阳角、变形缝等基础细部，应先进行防水层施工，
可增涂2-4遍涂料(厚度为1mm) ,易发生漏水的部位应增加一层加筋布加强处理。
首先用橡胶刮板或油漆刷厚度均匀地涂刷一遍涂料，涂刷宽度300mm为宜，并立即粘贴加筋布进行加筋增强处理。
玻纤布加铺时一定要浸透，变形缝部位应先铺一层玻纤布，再增涂涂料形成附加层空铺的构造。
加筋布粘贴时，应用漆刷摊压平整，与下层涂料贴合紧密，搭接宽度100mm，表面再涂刷一至二层涂料，使其达到设计要求的厚度。
4.2.4涂刷第一道涂层：细部节点处理完毕且涂膜干燥后，进行第一道大面涂层的施工。
将混合料用橡胶或塑料刮板均匀涂布，要求厚度一致，涂刷时要均匀，不能有局部沉积。
4.2.5涂刷第二道涂层：在第一道涂层充分固化后（一般间隔2h，一般以手摸不粘手为准），进行第二道涂层的施工，涂刷的方向与第一道相互垂直，干燥后再涂刷下一道涂层，直到达到设计厚度。
涂膜收头时应采用防水涂料多遍涂刷，以保证其完好的防水效果。
4.2.6涂刷建议用量（厚度为2mm涂料用量）
细部节点（平立面交接处、穿墙管等）是防水工程的薄弱环节，必须有针对性的进行合理、安全、科学的设计并要求高质量的施工操作，才能保证地下室防水系统的整体性及密闭不透水性。
4.3.1细部节点图例：
楼地面与墙面交接处防水做法
4.4防水层的验收
施工时应边涂刷边检查，发现缺陷及时修补，现场施工员、质检员必须跟班检查，检查合格后方可进入下一道涂层施工，特别要注意平立面交接处、转角处、阴阳角部位的做法是否正确。
自检合格后报请监理方/建设方进行防水层的整体验收。
4.5防水层的临时保护措施
涂膜验收合格后，应由总包方在涂膜表面做砂浆保护层。
防水层施工完毕后严禁打眼凿洞，如确需要，则请及时与涂膜施工方联系，以便及时修补，避免渗漏隐患的存在。
5、施工注意事项
5.1防水涂层应在基层坚实后施工
5.3施工温度宜在5～35℃。
5.3料拌好后应尽快使用完，时间不宜超过30分钟。
6、安全文明注意事项
6.1施工前对施工人员进行安全教育、技术交底，施工中严格遵守安全规章制度；
6.2施工现场配备消防器材，严禁现场吸烟、严禁运用明火；
6.3进场施工人员必须佩戴安全帽、手套、穿软底鞋，严格遵守现行国家或行业的标准规范；
6.4作业现场必须加强通风,保持空气清新,并配备充足照明设施；
6.5施工用电源必须配置漏电保护装置；
6.6认真做到“工完、料净、场清”，保持现场整洁；
7、成品保护
7.1运送、放置施工机具和料桶时，应在已施工的涂膜层上放垫纸板保护；
7.2操作人员应穿干净软底鞋，施工过程中严禁踩踏未干防水涂层；
7.3防水涂层未做保护层之前,任何与防水作业无关的人员不得进入施工现场；
7.4立墙管根部位要加以保护，施工中不得碰损位移；
7.5严禁在施工完成的防水层上打眼凿洞；
7.6涂膜应完全干燥后方可进行保护层施工。
8、施工保证措施
8.1大面涂刷施工与细部处理、终止收口密封同步施工，每日终止施工时不得留有未收口、收边的作业面。
8.2每日终止施工时，已涂刷的涂料边缘处必须与基层进行密封处理。
