石英砂选矿提纯实验方案

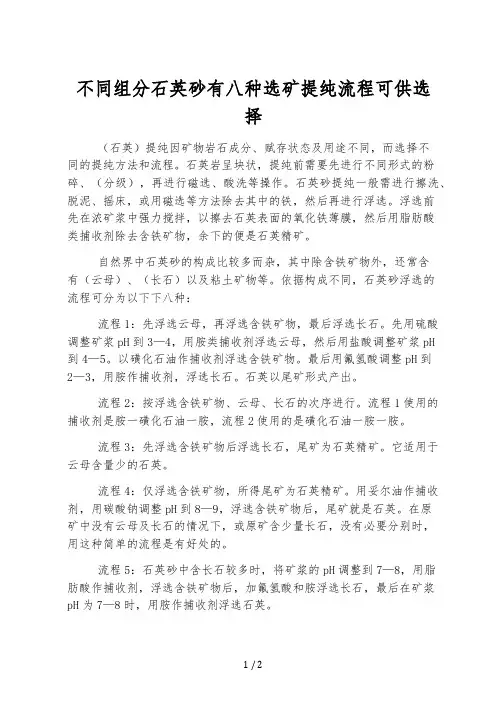

不同组分石英砂有八种选矿提纯流程可供选择
不同组分石英砂有八种选矿提纯流程可供选择（石英）提纯因矿物岩石成分、赋存状态及用途不同，而选择不同的提纯方法和流程。
石英岩呈块状，提纯前需要先进行不同形式的粉碎、（分级），再进行磁选、酸洗等操作。
石英砂提纯一般需进行擦洗、脱泥、摇床，或用磁选等方法除去其中的铁，然后再进行浮选。
浮选前先在浓矿浆中强力搅拌，以擦去石英表面的氧化铁薄膜，然后用脂肪酸类捕收剂除去含铁矿物，余下的便是石英精矿。
自然界中石英砂的构成比较多而杂，其中除含铁矿物外，还常含有（云母）、（长石）以及粘土矿物等。
依据构成不同，石英砂浮选的流程可分为以下下八种：流程1：先浮选云母，再浮选含铁矿物，最后浮选长石。
先用硫酸调整矿浆pH到3—4，用胺类捕收剂浮选云母，然后用盐酸调整矿浆pH到4—5。
以磺化石油作捕收剂浮选含铁矿物。
最后用氟氢酸调整pH到2—3，用胺作捕收剂，浮选长石。
石英以尾矿形式产出。
流程2：按浮选含铁矿物、云母、长石的次序进行。
流程1使用的捕收剂是胺一磺化石油一胺，流程2使用的是磺化石油一胺一胺。
流程3：先浮选含铁矿物后浮选长石，尾矿为石英精矿。
它适用于云母含量少的石英。
流程4：仅浮选含铁矿物，所得尾矿为石英精矿。
用妥尔油作捕收剂，用碳酸钠调整pH到8—9，浮选含铁矿物后，尾矿就是石英。
在原矿中没有云母及长石的情况下，或原矿含少量长石，没有必要分别时，用这种简单的流程是有好处的。
流程5：石英砂中含长石较多时，将矿浆的pH调整到7—8，用脂肪酸作捕收剂，浮选含铁矿物后，加氟氢酸和胺浮选长石，最后在矿浆pH为7—8时，用胺作捕收剂浮选石英。
流程6：将矿浆的pH调整到7—8，用磺化石油进行铁矿物的浮选，然后在矿浆pH为7—8时，用胺浮选石英。
此方案适用于原材料中没有长石，或其含量很少，没有必要分别的情况。
流程7：用胺作捕收剂，混合浮选石英和长石，混合精矿分别时加氟氢酸和胺浮选长石，尾矿便是石英精矿。
流程8：浮选铁矿物后再进行长石和石英混合浮选。
石英砂提纯技术研究及其项目可行性报告
石英砂提纯技术研究及其项目可行性报告1. 研究目的本研究旨在探索石英砂的提纯技术，并评估该技术在项目中的可行性。
石英砂是一种重要的工业原料，广泛应用于玻璃、陶瓷、建筑材料等领域。
通过提纯石英砂，可以获得更高纯度的产品，提高生产效率和质量。
2. 研究方法本研究将采用以下方法进行石英砂的提纯技术研究：2.1 原料采集收集不同地区的石英砂样本作为研究原料，确保样本的代表性和多样性。
2.2 研磨破碎对石英砂样本进行粗破碎和细研磨，以减小颗粒尺寸并提高杂质的分离效果。
2.3 物理分离采用重力分离、磁性分离等物理方法，将石英砂中的杂质进行分离。
2.4 化学处理对石英砂样本进行酸洗、碱洗等化学处理，以去除残留的有机和无机杂质。
2.5 热处理通过高温煅烧等热处理方法，进一步降低石英砂中的杂质含量。
2.6 分析测试对提纯后的石英砂样本进行化学分析、物理性能测试等，评估提纯效果和产品质量。
3. 项目可行性分析在石英砂提纯技术研究的基础上，对项目的可行性进行评估。
主要考虑以下因素：3.1 市场需求分析石英砂市场需求量和发展趋势，评估提纯石英砂产品的市场潜力。
3.2 技术可行性根据研究结果，评估石英砂提纯技术的可行性和可靠性，包括技术成熟度、操作难度等。
3.3 经济效益考虑项目投资成本、生产成本和销售收入，进行经济效益分析，评估项目的盈利能力和投资回报率。
3.4 环境影响评估石英砂提纯技术对环境的影响，包括对水资源、土壤和空气的污染程度，确保项目符合环境保护要求。
3.5 法律法规研究相关法律法规对石英砂提纯项目的限制和要求，确保项目的合规性和可持续发展。
4. 结论经过石英砂提纯技术的研究和项目可行性分析，认为该技术具有较高的可行性和潜在市场价值。
然而，在项目实施过程中需要注意环境保护和法律合规等方面的要求，以确保项目的可持续发展。
石英砂高效提纯技术研究报告
石英砂高效提纯技术研究报告1. 研究背景石英砂作为一种重要的工业原料，广泛应用于玻璃、陶瓷、冶金、化工等领域。
随着我国经济的快速发展，石英砂的需求量逐年增加，对其质量的要求也越来越高。
因此，研究高效提纯石英砂的技术具有重要的现实意义。
2. 研究目的本研究旨在探讨石英砂高效提纯的方法和技术，提高石英砂的纯度和质量，以满足不同领域对石英砂的需求。
3. 研究内容本研究主要围绕石英砂的提纯方法、设备、工艺流程及性能评价等方面展开。
3.1 提纯方法目前，石英砂的提纯方法主要有物理方法和化学方法两种。
物理方法包括水力分级、振动筛分、浮选等；化学方法包括酸浸、碱浸、氧化等。
本研究将对各种提纯方法的优缺点进行对比分析，找出适合石英砂高效提纯的方法。
3.2 设备选型针对选定的提纯方法，本研究将对相关设备的选型进行研究，包括设备的工作原理、性能、参数及运行成本等。
3.3 工艺流程根据提纯方法和设备，设计石英砂高效提纯的工艺流程，并对流程进行优化。
3.4 性能评价对提纯后的石英砂进行性能评价，包括纯度、粒度、杂质含量等指标的检测，以验证提纯效果。
4. 研究方法本研究采用文献调研、实验研究、数据分析等方法进行。
5. 研究进度安排第一阶段：收集相关资料，了解石英砂提纯的现状和发展趋势，确定研究方法；第二阶段：对各种提纯方法进行对比分析，选定合适的提纯方法；第三阶段：对选定的设备进行选型和研究，设计工艺流程；第四阶段：进行实验研究，验证提纯效果；第五阶段：整理实验数据，撰写研究报告。
6. 预期成果本研究预期将提出一种高效、经济的石英砂提纯方法和技术，为石英砂产业的发展提供技术支持。
7. 研究团队本研究团队由5名成员组成，包括2名材料科学博士、2名化工工程师和1名设备工程师。
8. 经费预算根据研究内容和进度安排，预计经费预算为20万元，主要用于设备购置、实验材料和人力资源等方面。
9. 参考文献[1] 张三，李四. 石英砂提纯技术研究进展[J]. 矿物加工，2018，37（2）：1-6.[2] 王五，赵六. 石英砂高效提纯设备选型及工艺优化[J]. 化工进展，2019，38（4）：78-83.[3] 孙七，周八. 石英砂性能评价及应用研究[J]. 材料导报，2020，34（6）：35-40.。
高纯度石英砂的提纯研究及项目可行性论文
高纯度石英砂的提纯研究及项目可行性论文1. 研究背景高纯度石英砂在许多领域具有重要的应用价值，如半导体制造、光学材料、太阳能电池等。
然而，目前市场上的石英砂质量参差不齐，无法满足高端应用的需求。
因此，对高纯度石英砂的提纯研究具有重要意义。
2. 研究目的本研究旨在探索高纯度石英砂的提纯方法，并评估提纯后的石英砂在各个应用领域的可行性。
3. 研究方法本研究将采用以下步骤进行高纯度石英砂的提纯研究：1. 采集原始石英砂样品：从不同地点采集石英砂样品，保证样本的多样性。
2. 物理处理：利用重力分选、磁选等物理方法去除石英砂中的杂质。
3. 化学处理：使用酸碱溶液进行浸取和溶解，去除石英砂中的残留杂质。
4. 热处理：通过高温处理，去除石英砂中的有机物和水分。
5. 分析测试：对提纯后的石英砂样品进行化学成分分析、物理性质测试等，评估其纯度和质量。
4. 预期结果通过上述研究方法，预期可以获得高纯度的石英砂样品。
提纯后的石英砂将具备以下特点：- 高纯度：杂质含量显著降低，满足高端应用的要求。
- 优良物理性质：颗粒形状均匀，颗粒大小可控。
- 稳定化学性质：化学成分稳定，不含有害物质。
5. 可行性评估通过对提纯后的石英砂样品进行应用评估，可以评估其在不同领域的可行性。
预计高纯度石英砂在以下领域具备应用潜力：1. 半导体制造：高纯度石英砂可用于晶圆制备、光刻技术等半导体制造过程。
2. 光学材料：石英砂具有良好的光学性质，可用于制备光学仪器、光纤等光学材料。
3. 太阳能电池：高纯度石英砂可用于太阳能电池的制备，提高电池的转换效率。
6. 结论通过对高纯度石英砂的提纯研究，可以获得满足高端应用需求的石英砂样品。
提纯后的石英砂具备良好的物理性质和稳定的化学性质，在半导体制造、光学材料、太阳能电池等领域具有广阔的应用前景。
因此，该项目具备可行性和商业化的潜力。
高纯石英砂的提纯工艺
高纯石英砂的提纯工艺
高纯石英砂的提纯工艺一般包括以下几个步骤：
1. 采矿和破碎：首先，从石英砂矿山中挖掘出石英砂原矿，并对原矿进行破碎、粉碎等预处理。
2. 湿法选矿：通过湿法选矿，利用重力、分级和浮选等方法，将原矿中的杂质物质（如铁、铝、钾、钙等）和污染物（如粘土、藻类、有机物等）分离出来，得到较为纯净的石英砂浆料。
3. 酸洗：将得到的石英砂浆料浸泡在浓硫酸或盐酸溶液中，利用酸的腐蚀性，去除浆料中的残留杂质和尚未被分离的金属离子等，提高石英砂的纯度。
4. 漂洗和干燥：将经过酸洗的石英砂浆料用清水洗涤，以去除残留的酸性溶液和杂质粒子等，然后进行干燥，得到干燥的高纯石英砂。
5. 磁选或高梯度磁选：根据高纯度石英砂的要求，进行磁选或高梯度磁选工艺，去除可能残留的磁性杂质物质。
6. 精磨和筛选：对石英砂进行精细磨砂，去除砂粒表面的微细颗粒和毛刺，然后进行筛选，以得到符合规格要求的高纯石英砂产品。
以上是高纯石英砂的一般提纯工艺流程，具体工艺流程和步骤可能因不同生产厂家和产品要求而有所差异。
石英砂提纯方法研究
石英砂提纯方法研究石英砂是一种含有高纯度二氧化硅的矿石，在工业生产和科学研究中有广泛的应用。
然而，石英砂通常通过一系列的提纯过程才能得到足够高的纯度，以满足特定的要求。
本文将研究石英砂的提纯方法，并介绍几种常用的提纯技术。
石英砂的纯度主要取决于杂质含量，其中最常见的杂质是金属氧化物、碳酸盐和有机物。
石英砂的提纯方法可以分为物理方法和化学方法两类。
物理方法主要使用物理性质的差异来分离和去除杂质。
一种常用的物理方法是重力分离，通过不同密度的杂质与石英砂的重力差异，将杂质与石英砂分离。
这可以通过沉淀或离心等方法实现。
另一种物理方法是磁性分离，可以利用磁性杂质与石英砂的磁性差异来分离二者。
最后，光学分离也是一种常用的物理方法，通过利用光学性质的差异来分离石英砂和杂质。
化学方法主要利用化学反应来去除杂质。
硅酸盐和有机物的含量较高时，可以使用酸洗法将其从石英砂中溶解出来。
酸洗法的选择取决于具体的杂质类型和浓度。
通常使用的酸有盐酸、硫酸和氢氟酸等。
在酸洗后，需要对溶液进行中和和沉淀处理，将溶液中的杂质沉淀出来。
另外，还可以使用碱洗法来除去酸洗不能去除的杂质。
除了物理方法和化学方法外，还有一些辅助提纯技术可用于进一步提高石英砂的纯度。
其中重要的一项是热处理。
通过高温煮沸或高温爆破等方式，可以去除一部分固定在石英砂中的杂质。
此外，还可以利用电解、电渗析和超声波等技术，对石英砂进行电化学和超声波处理，以提高纯度。
需要注意的是，不同的石英砂样品可能需要不同的提纯方法。
因此，在进行石英砂提纯之前，需要进行一系列的测试和分析，以确定最适合的提纯方法。
常用的测试和分析方法包括X射线衍射、红外光谱分析和质谱分析等。
总之，石英砂的提纯是一个繁琐而复杂的过程，需要根据具体情况选择合适的方法。
物理方法和化学方法都有各自的优缺点，可以根据杂质类型和浓度选择最适合的方法。
同时，辅助提纯技术可以进一步提高石英砂的纯度。
这些方法和技术的综合应用可以使石英砂达到所需的高纯度，满足不同领域的应用需求。
高纯石英砂选矿提纯试验研究
前言
石英砂是自然界最常见、应用最广泛的非金属矿物原料。随 着国民经济和科学技术的飞速发展，石英砂的应用开始涉人高 新技术产业领域，如半导体技术、原子能、光纤通讯以及国防 科技尖端等诸多方面。应用于这些领域的石英产品的一个显著 特征是其对石英砂原料质盆有很严格的要求，一般SiO2含量达 到99.9%，杂质含量，尤其是铁质、铝质含量被限制在很低的 范围。本试验即是对云南某地的石英砂提纯试验，取得较好效 果。
1.试验方法
• 矿石物质组成及其工艺性质 • 试验方案的确定
2.试验结果及分析
• 原矿物料粒度组成测试分析 • 加药搞高效强力棒摩擦洗—分级、脱泥试验 • 石英砂酸浸提纯试验研究
3.结论
• 试验结论
1.试验方法
2.1矿石物质组成及其工艺性质 矿石物质组成及其工艺性质 云南某地的石英砂岩主要是由碎屑矿物和硅质胶结物组成， 碎屑矿物主要为单晶石英和多晶石英，少量矿物为电气石、金 红石、桔石等矿物，硅质胶结物主要为绢云母等粘土矿物。 矿石主要为块状构造，矿石由石英砂粒度硅质结构或变余细 粒砂状结构；矿石坚硬，节理、裂隙叫常见。矿石主要为石英， 占95%~97%；硅质胶结物占8％一23%，杂质矿物占1%~3％。矿 石的主要化学成分见表1。
3.结论
2.试验研究表明，采用加药高效强力棒磨擦洗一分级脱泥工 艺流程能获得满意的精砂产品，所得精砂质质量指标为： SiO2≥99.81%,Fe2O3≤0.023%,Al2O3 ≤ 0.05%.TiO2 ≤ 0.03%， 能较好地达到对石英砂提纯除杂的效果。 3.进一步深人研究表明：对经过加药高效强力棒磨擦洗一分 级、脱泥流程提纯后的石英精砂进行酸浸处理，可获得SiO2 ≥ 99.98%,Fe2O30.001％的高纯石英砂。
湖北某石英矿提纯试验研究
湖北某石英矿提纯试验研究佚名【摘要】湖北某地发现大量SiO2含量为98.86％的石英矿,为得到优质的石英产品,进行了选矿提纯试验.首先将试样筛分为+0.6 mm、0.1～0.6 mm、-0.1 mm 3个粒级.-0.1 mm粒级作为尾矿直接抛弃;0.1～0.6 mm粒级采用磁选—浮选—酸浸工艺流程进行试验,首先经高梯度强磁选除铁,非磁性产品以草酸为抑制剂、十二胺为捕收剂,经1粗1精反浮选去除云母,浮选精矿以盐酸和硫酸的混合酸为浸出剂,在酸浸温度为60℃、酸浸时间为6 h条件下酸浸提纯后,获得SiO2含量为99.79％、杂质Fe2O3含量为73.70×10-6、白度为90.93％的石英砂,既可以作为光伏玻璃石英砂,也可以作为石英板材;+0.6 mm粒级酸浸后再经色选,可以得到SiO2含量为99.85％、杂质Fe2O3含量为62.65×10-6的石英砂,达到石英板材质量要求.【期刊名称】《金属矿山》【年(卷),期】2018(000)012【总页数】5页(P104-108)【关键词】石英提纯;分级;浮选;酸浸【正文语种】中文【中图分类】TD923;TD925.6石英是由石英砂岩、长石和石英岩等在自然界中风化和分解而来，其化学式为SiO2，多呈透明或者半透明状［1，2］。
石英矿中主要杂质元素为铝和铁，一般存在于长石、云母等铝硅酸盐矿物中，可以用浮选的方法去除［3］。
采用浮选工艺提纯时，在强酸环境下，十二胺（盐）或其酯盐可以作为石英反浮选的捕收剂，实现石英和云母的分离［4，5］。
石英作为一种重要的工业矿物原料，其应用已不再仅仅局限于玻璃制品等传统领域，而开始应用于石英板材、光伏玻璃砂等领域［6-8］。
石英板材因其不易刮花、无毒、无污染、无辐射等特点在家具装潢市场备受欢迎，制作石英板材要求石英砂的白度达到90%以上［9］。
随着能源问题日益严重，国家开始大力开发太阳能资源，作为光伏发电重要组件的光伏玻璃也变得至关重要，制作光伏玻璃要求石英砂的有色杂质含量低、透明度高、透光性好［10］。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钾长石的石英尾矿的选矿提纯实验报告
1试样的制备
该石英取自河北省某低品位钾长石的石英尾矿。
矿样由钾长石原矿经弱磁选、强磁选、浮选后备用。
石英的纯度99.5％，粒度为-0.074mm占75%左右。
2试验所用试剂与设备、仪器
试验所用化学试剂为化学纯或分析纯，试剂明细见表2.1，试验用水均为去离子水，pH值为6-7,电导率为2.0x10-5s/m，试验所用主要试验设备及仪器如表2.2所示
表2.1试验所用试剂明细
试剂名称分子式分子量纯度生产厂家
油酸钠C18H33NaO2304.45 化学纯国药集团化学试剂有限公司十二胺C12H27N 185.36 化学纯国药集团化学试剂有限公司盐酸HCI 36.46 分析纯北京兴青红化工厂氢氧化钠NaOH 40 分析纯北京化学试剂公司六偏磷酸钠(NaPO3)6611.77 分析纯北京化学试剂公司邻苯二甲酸C8H6O4166.13 分析纯国药集团化学试剂有限公司己二酸C6H10O4146.14 分析纯国药集团化学试剂有限公司十二烷基苯磺酸钠C l8H29NaO3S 348.48 分析纯国药集团化学试剂有限公司丙二酸C3H4O4104.06 分析纯国药集团化学试剂有限公司癸二酸C10H l8O4202.25 分析纯国药集团化学试剂有限公司柠檬酸C6O8O7H2O 210.14 分析纯北京化学试剂公司
酒石酸C4H6O6150.09 分析纯北京化学试剂公司
草酸H2C2O4H2O 126.07 分析纯北京化学试剂公司
表2.2试验所用主要设备及仪器
设备名称型号及规格生产厂家
浮选机XF型挂槽式长春探矿机械厂
球磨机XMCQ-180x200瓷衬吉林探矿机械厂
棒磨机- 长春远东理化仪器制造厂
抽滤机SHB真空循环式郑州
浮选机单槽南昌海风机械厂
强磁机XCQS型天津矿山仪器厂
电热套ZNHW500 巩义市予华仪器厂
pH计PHSJ-3F型上海精密科学仪器有限公司精密电子天平ARZ130型OHAUS
pH复合电极E-201-C型上海精密科学仪器有限公司
Zeta电位仪NANO2590型英国马尔文公司
红外光谱仪PERIN-ELMER 683型日本岛津公司扫描电子显微镜S-3500型日本日立
X射线光电子能谱仪ESCALAB25O 美国ThermoVG
3研究方法
3.1磨矿试验
磨矿条件如下:球磨机为XMCQ-180x200瓷衬球磨机,有效容积5L，转数90转/分，介质为刚玉球，每次一份矿样100g，磨矿浓度：66.7%(液固比1:2)，介质充填率:50.2%
矿样如含较多矿泥,则用棒磨机进行擦洗脱泥处理。
3.2磁选试验
由于破碎会给石英矿带来一部分次生铁以及本身也含有一些铁杂质,为此磨矿完后,接着进行了磁选,以除去这部分铁杂质，磁选条件为场强:1.3T ，湿式给矿，给矿浓度30%。
3.3浮选试验
浮选试验是在XFD-L0L型浮选机中进行，称取900g矿物与2700mL去离子水混合配置成浓度为25%的浮选溶液，浮选机转
速为1700r／min，搅拌于3L的挂槽中，浮选时间约为3min。
调整搅拌1min,再依次加入活化剂或抑制剂，搅拌2min后,加氢氧化钠或盐酸pH值,加入捕收剂后搅拌2min,浮选3min，获得的浮选泡沫低温干燥后称量,计算浮选回收率。
pH值测定采用雷磁公司的PHSJ-3F型pH酸度计。
3.4酸浸试验
酸浸试验采用500ml四口圆底烧瓶和与之配套的500ml数字温控电热套，加热最高极限400摄氏度。
电热偶用石英玻璃管保护，搅拌棒用聚四氟乙烯或石英玻璃材料制成"试验装置示意图见图3.1。
1、搅拌器支撑台
2、搅拌器
3、聚四氟乙烯或石英玻璃搅拌棒
4、四口烧瓶
5、可调温电热套
6、带石英玻璃保护套电热偶
7、烧杯
图3.1酸浸试验装置图
脱泥试验装置图见图3.2。
1、85-2型恒温磁力搅拌器
2、铁架台
3、搅拌转子
4、烧杯
5、玻璃弯管6烧杯
图3.2脱泥试验装置
3.5矿物动电电位的测定
进行X光电子能谱测定的待测矿物纯矿样直接选用制备完毕的-0.074+0.037mm粒级的单矿物物料,需经药剂处理的样品按单矿物浮选试验方法：调浆、搅拌、洗涤、低温干燥后进行检测。
3.4红外光谱测定
称取-0.037mm矿样2.0009,按浮选流程和试验需要进行调浆、加药，固液分离，用去离子水洗涤三次，干燥后送去做红外光谱测定。
3.5扫描电镜分析
在矿物加工领域扫描电镜分析越来越重要,尤其考察矿物形貌和表面元素。
目前,扫面电镜分析可以清楚看到矿物表面的形态以及不同产品形貌,通过EDS能谱的点扫描和面扫描分析矿物
表面元素种类和含量，如果矿物表面粘附细颗粒,也可以通过EDS 能谱的结果推断细颗粒的成分。
4探索性实验
4.1石英和长石在十二胺体系中的可浮性
控制十二胺用量和酸性大小两个指标
4.2十二胺体系中二元梭酸对石英和长石可浮性的影响
4.3十二胺体系中表面活性剂对石英和长石可浮性的影响
（1）油酸钠
（2）月桂酸钠
（3）十二烷基苯磺酸钠
4.4长石和石英浮选交互式影响的研究
（1）细粒级长石的可浮性
（2）细粒级长石对粗粒级长石的可浮性影响
（3）长石、石英人工混合矿的浮选试验
（4）细粒级长石对人工混合矿浮选分离的影响及消除
4.5应用
根据以上提纯石英的规律，将其应用于其他矿床和不同地区的石
英砂原矿，验证其适用性以及适用的范围。
