汉北河主桥施工方案(确定方)
河桥工程施工方案
一、工程概况本工程位于我国某河流上，是一座连接两岸的交通桥梁。
河桥全长1000米，其中主桥长度为600米，桥面宽度为12米，两侧人行道宽度各为1.5米。
河桥采用预应力混凝土结构，设计荷载为汽车-超20级，挂车-120，设计使用年限为100年。
二、施工方案1. 施工准备（1）组织机构：成立河桥工程施工项目部，负责工程的全面管理工作。
（2）人员配置：根据工程规模，合理配置施工人员，包括技术人员、管理人员、施工人员等。
（3）材料设备：根据工程设计要求，采购必要的建筑材料和施工设备，确保材料质量符合国家标准。
（4）施工场地：做好施工现场的规划和布置，确保施工顺利进行。
2. 施工顺序（1）基础工程：先进行河床清淤、地基处理，然后进行承台和墩柱的施工。
（2）下部结构：承台和墩柱施工完成后，进行桥墩和桥台的施工。
（3）上部结构：先进行主梁的预制，然后进行主梁的安装和桥面系的施工。
3. 施工方法（1）基础工程1）河床清淤：采用挖掘机、自卸汽车等设备进行河床清淤，确保河床平整。
2）地基处理：采用水泥搅拌桩、旋喷桩等工艺进行地基处理，提高地基承载力。
3）承台施工：采用现浇混凝土施工方法，确保承台尺寸和位置准确。
4）墩柱施工：采用现浇混凝土施工方法，确保墩柱尺寸和位置准确。
（2）下部结构1）桥墩施工：采用现浇混凝土施工方法，确保桥墩尺寸和位置准确。
2）桥台施工：采用现浇混凝土施工方法，确保桥台尺寸和位置准确。
（3）上部结构1）主梁预制：采用预制场施工，确保主梁尺寸和混凝土质量。
2）主梁安装：采用吊装设备进行主梁安装，确保安装精度。
3）桥面系施工：包括桥面板、伸缩缝、栏杆等，采用现浇混凝土施工方法。
4. 施工质量控制（1）严格按照工程设计要求进行施工，确保工程质量。
（2）加强对原材料、施工过程、成品质量的检验，确保质量符合国家标准。
（3）建立健全质量管理体系，加强质量监督和检查。
5. 施工安全措施（1）加强施工人员的安全教育培训，提高安全意识。
随岳高速公路汉北河大桥体外预应力工程施工组织设计方案
第一章工程概述一．编制依据㈠．现行的公路工程施工技术规、验收标准、操作规程及有关高等级公路施工的技术资料，主要如下：1、《公路工程技术标准》（JTG B01-2003）2、《公路桥涵设计通用规》（JTG D60 -2004）3、《公路桥涵施工技术规》（JTG TF50-2011）5、《混凝土结构加固设计规》（GB 50367-2013）6、《环氧涂层七丝预应力钢铰线》（GB/T21073－2007）7、《自密实混凝土设计与施工指南》（CCES02-2004）8、《自密实混凝土应用技术规程》（CECS203:2006）9、《公路养护安全作业规程》（JTG H30-2004）㈡．《随岳高速公路汉北河大桥加固工程施工图》（省交通规划）㈢．现场踏勘的资料（四）.技术标准1、公路等级：双向四车道高速公路，设计时速100Km/h;2．设计洪水频率：1/100；最高通航水位27.45米；3．通航标准：V级航道，通航净高8.00米，通航净宽60.00米；4．地震基本烈度：VI度，按VII度设防。
二．工程概况汉北河大桥位于省随岳高速公路K202+005至K202＋981处，中心桩号为K202+493，主桥为55+80+55m的变截面预应力砼连续箱梁。
随州岸侧引桥为6×40m+11×30m预应力T梁，岸侧引桥为7×30m预应力T梁。
引桥T梁采用了先简支后连续结构体系。
桥梁分左右幅布置，桥梁全长976m,桥宽26米，桥面铺装为C50砼。
其主桥主要病害如下：1．顶板纵向裂缝。
2．腹板斜裂缝。
3．主跨下挠。
加固措施：1．箱梁0.05mm≤裂缝宽度＜0.15mm的裂缝采用裂缝修补胶表面封闭法进行处理，对≥0.15mm的裂缝或出现渗水、钙化的裂缝，进行灌缝处理。
2．对于结构中出现的较为严重的蜂窝、麻面、空洞以及较大围的破损等缺陷，凿除松动混凝土，外露骨料，喷涂阻锈剂及界面剂，并采用环氧混凝土进行修补，对于面积不大的缺陷，特别缺损深度较浅时，凿除松动混凝土，外露骨料，钢筋除锈，用环氧砂浆进行修补。
汉北某框架工程施工方案设计方案
汉北某框架工程施工方案设计方案部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改汉北家园8#楼工程施工设计一、工程简况本工程为框架结构六层、人工挖孔桩基础，建筑面积为4737.48平方M，计划开工日期为2007年8月1日<实际开工日期以甲方开出的开工通知为准），总工期控制240天<日历天）。
b5E2RGbCAP建筑物标高±0.000，为绝对高程；房屋建筑高度19.30M；房屋建筑层数为6+1层；房屋合理使用年限为50年；房屋结构安全等级为二级；建筑结构形式：框架；屋面防水等级为三级；防水层耐用年限为10年，房屋耐火等级为二级；抗震设防烈度为六度。
p1EanqFDPw工程框架填充墙均采用Mb5混合砂浆砌筑MU5粉煤灰砌块150、250厚，墙身砌体应按相关砌块施工规范进行施工，墙体与钢筋混凝土柱交接处用钢筋拉结。
DXDiTa9E3d(一>建筑、结构简况1、结构设计1.1、基础部分人工挖孔墩采用强度等级为C25砼，砼保护层厚50,垫层为C10砼，砖基础采用M10水泥砂浆砌结MU15蒸压灰砂砖，防潮层用1：2水泥砂浆加水泥重量约5％的防水剂，20厚。
基础回填土分层夯实，且压实系数不应小于0.94.RTCrpUDGiT1.2、钢筋混凝土结构部分柱砼为C25，砼保护层厚30，梁，板砼为C25，砼保护层厚梁25，板15；楼梯砼为C25，砼保护层厚梁25，板15；其它现浇砼部分均采用C25砼，天沟，雨蓬，卫生间砼保护层为20MM，板保护层厚20MM。
5PCzVD7HxA1.3、砌体部分框架填充墙：钢筋混凝土框架的填充墙采用Mb5混合砂浆砌筑，MU5粉煤灰砌块砌筑。
2、建筑装修2.1.门窗：门主要为防盗门，窗主要为塑钢窗。
2.2.楼地面：厨房、卫生间、楼梯间、其它房间都为水泥砂浆楼地面；厨房、卫生间地面比其它房间低15。
2.3.内粉：室内为混合砂浆粉刷、盖白，公共部分刷乳胶漆。
随岳高速公路汉北河大桥体外预应力施工组织设计总开工报告

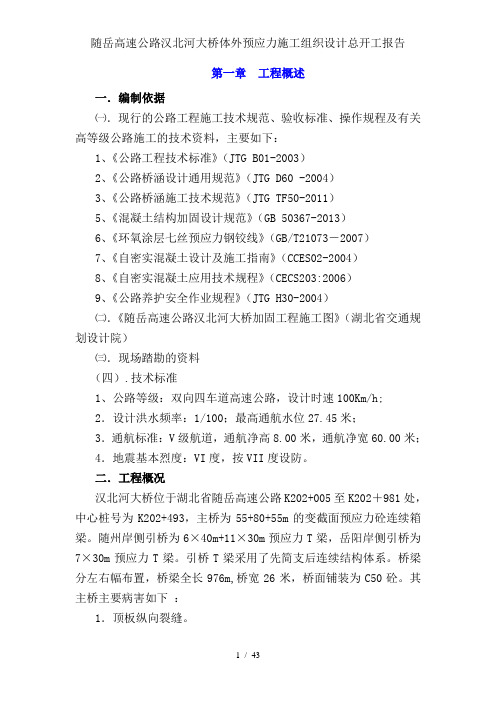

第一章工程概述一．编制依据㈠．现行的公路工程施工技术规范、验收标准、操作规程及有关高等级公路施工的技术资料，主要如下：1、《公路工程技术标准》（JTG B01-2003）2、《公路桥涵设计通用规范》（JTG D60 -2004）3、《公路桥涵施工技术规范》（JTG TF50-2011）5、《混凝土结构加固设计规范》（GB 50367-2013）6、《环氧涂层七丝预应力钢铰线》（GB/T21073－2007）7、《自密实混凝土设计及施工指南》（CCES02-2004）8、《自密实混凝土应用技术规程》（CECS203:2006）9、《公路养护安全作业规程》（JTG H30-2004）㈡．《随岳高速公路汉北河大桥加固工程施工图》（湖北省交通规划设计院）㈢．现场踏勘的资料（四）.技术标准1、公路等级：双向四车道高速公路，设计时速100Km/h;2．设计洪水频率：1/100；最高通航水位27.45米；3．通航标准：V级航道，通航净高8.00米，通航净宽60.00米；4．地震基本烈度：VI度，按VII度设防。
二．工程概况汉北河大桥位于湖北省随岳高速公路K202+005至K202＋981处，中心桩号为K202+493，主桥为55+80+55m的变截面预应力砼连续箱梁。
随州岸侧引桥为6×40m+11×30m预应力T梁，岳阳岸侧引桥为7×30m预应力T梁。
引桥T梁采用了先简支后连续结构体系。
桥梁分左右幅布置，桥梁全长976m,桥宽26米，桥面铺装为C50砼。
其主桥主要病害如下：1．顶板纵向裂缝。
2．腹板斜裂缝。
3．主跨下挠。
加固措施：1．箱梁0.05mm≤裂缝宽度＜0.15mm的裂缝采用裂缝修补胶表面封闭法进行处理，对≥0.15mm的裂缝或出现渗水、钙化的裂缝，进行灌缝处理。
2．对于结构中出现的较为严重的蜂窝、麻面、空洞以及较大范围的破损等缺陷，凿除松动混凝土，外露骨料，喷涂阻锈剂及界面剂，并采用环氧混凝土进行修补，对于面积不大的缺陷，特别缺损深度较浅时，凿除松动混凝土，外露骨料，钢筋除锈，用环氧砂浆进行修补。
汉北河主桥施工方案(确定方)
汉北河主桥施工方案(确定方)一、前言汉北河主桥位于某省某市市区，是连接两岸的重要交通枢纽，具有重要的交通意义。
因年久失修，主桥面临着亟需改建的情况。
本文将就汉北河主桥的施工方案进行详细阐述，旨在确保主桥施工按照既定方案有序进行。
二、施工方案概述根据相关部门的勘测数据和技术方案，本次汉北河主桥施工将采取主桥分段、分阶段的方式进行。
首先进行主桥桥梁结构的分解，然后分阶段进行各个工序的施工，最终整体调试验收，确保主桥施工质量。
三、施工具体步骤1.前期准备工作：按照设计要求搭建临时施工平台，清理现场杂物，确保施工区域清洁整洁。
2.主桥结构分解：将主桥划分为若干小段，确定每个部分的结构特点和施工难点，制定相应的施工方案。
3.桥梁支撑结构施工：根据吊装及支撑方案，搭建桥梁支撑结构，确保桥体平稳。
4.主桥浇筑施工：进行主桥桥面的混凝土浇筑工作，按照设计要求进行砼浇筑，确保质量。
5.主桥道路铺设：完成主桥的路面铺设工作，确保道路平整、无裂缝。
6.主桥防护设施安装：进行主桥的护栏、防撞设施安装工作，确保桥梁安全性。
7.整体验收调试：完成主桥整体验收阶段，项目验收合格后，主桥正式投入使用。
四、施工时间计划根据前期的施工准备和实际工程量，预计整个汉北河主桥的施工周期为12个月。
具体施工进度将根据实际情况做出调整，确保施工质量和进度。
五、施工安全和环保措施1.严格遵守相关安全规定，加强现场管理，保证施工人员的安全；2.采取降尘、降噪等环保措施，保护周边环境；3.每日进行施工现场巡检，确保施工设施完好无损。
六、结语通过本文对汉北河主桥的施工方案进行详细阐述，可以确保在施工过程中按照既定方案有序进行，保证主桥的建设质量和安全。
希望本次施工顺利完成，为当地居民出行和城市发展提供更好的交通条件。
