【CN209801514U】一种自制燃油锅炉吹灰器【专利】
一种锅炉炉膛智能吹灰装置[实用新型专利]
![一种锅炉炉膛智能吹灰装置[实用新型专利]](https://img.taocdn.com/s3/m/43b409bb50e79b89680203d8ce2f0066f53364b5.png)
专利名称：一种锅炉炉膛智能吹灰装置
专利类型：实用新型专利
发明人：赵俊杰,杨如意,沈跃军,崔畅元,刘琳鸽,王利敏,张越,王献文,赵璐,邵戊辰,任杰,张二祥,王天虎,崔晓宁,常
艳丽,赵志伟,王国强,田民,胡勇,张东明,朱振武,赵博
石,王鹏飞,张俊杰,姚俊彦
申请号：CN202121595086.9
申请日：20210714
公开号：CN216281463U
公开日：
20220412
专利内容由知识产权出版社提供
摘要：本实用新型涉及锅炉设备技术领域，更具体而言，涉及一种锅炉炉膛智能吹灰装置。
在箱体内设置有炉腔，所述炉腔上侧端壁上设置有检测机构，所述炉腔底壁上设置有透灰机构，所述箱体内设置有收灰机构，够实现通过利用改变透灰板的旋转角度，从而实现对燃烧后的灰块进行透下，进而实现对死灰进行清除，减少了热量的散失；能够实现利用该机构的运动，从而实现对炭火表面的情况进行时时检测，便于进行吹灰处理；能够实现利用该机构的运动，从而实现对炭火表面的积灰进行及时清除；能够实现利用该机构的运动，从而实现对炭火进行翻动处理，便于对炭火堆中的积灰进行处理，从而减少热量的散失，能够实现对锅炉和机组更好的保护。
申请人：国电内蒙古东胜热电有限公司,华北电力大学,国能智深控制技术有限公司
地址：017000 内蒙古自治区鄂尔多斯市东胜区富兴北路18号
国籍：CN
代理机构：西安汇智创想知识产权代理有限公司
代理人：王玉珍
更多信息请下载全文后查看。

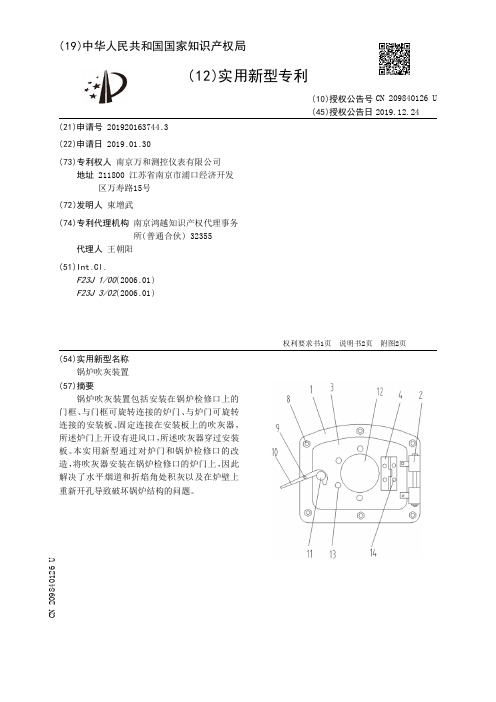

【CN209840126U】锅炉吹灰装置【专利】
5 .根据权利要求1所述的锅炉吹灰装置，其特征在于，所述进风口(12)的周围开设有若 干个铰链孔(14) ，所述炉门 (3)通过铰链孔安装有第二铰链(4)。
代理人 王朝阳
(51)Int .Cl . F23J 1/00(2006 .01) F23J 3/02(2006 .01)
(10)授权公告号 CN 209840126 U (45)授权公告日 2019.12.24
( 54 )实用新型名称 锅炉吹灰装置
( 57 )摘要 锅炉吹灰装置包括安装在锅炉检修口上的
权利要求书1页 说明书2页 附图2页
CN 209840126 U
CN 209840126 U
权 利 要 求 书
1/1 页
1 .一种锅炉吹灰装置，其特征在于，所述锅炉吹灰装置包括安装在锅炉检修口上的门 框 (1) 、与门框可旋转连接的 炉门 (3) 、与炉门可旋转连接的安装板 (5) 、固定连接在安装板 上的吹灰器(7) ，所述炉门上开设有进风口(12) ，所述吹灰器(7)穿过安装板(5) ，通过炉门 上的进风口(12)向锅炉内吹送蒸汽，防止锅炉内产生积灰。
2 .根据权利要求1所述的锅炉吹灰装置，其特征在于，所述炉门与门框(1)之间安装有 第一铰链(2) ，使炉门 (3)可绕第一铰链旋转。
3 .根据权利要求1所述的锅炉吹灰装置 ，其特征在于 ，所述门框(1)具有一个支点轴 (9) ，支点轴上安装有一根旋转把手(10) ，所述旋转把手(10)可绕支点轴(9) 做旋转运动。
【附图说明】 [0012] 图1是本实用新型锅炉吹灰装置炉门的安装示意图。 [0013] 图2是本实用新型锅炉吹灰装置吹灰器的安装示意图。

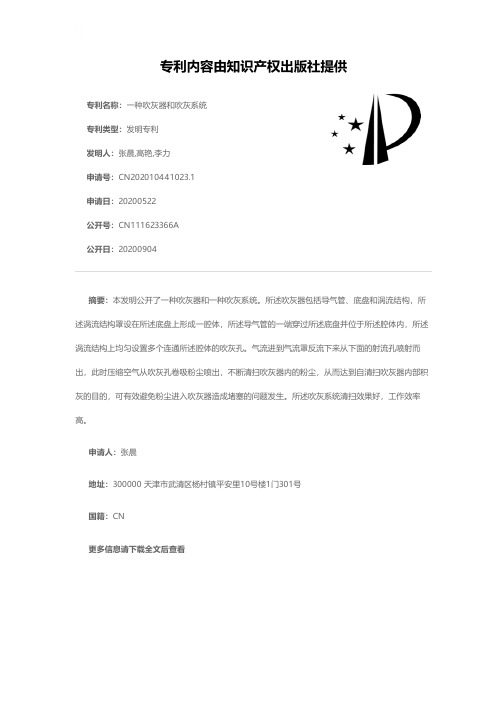

一种吹灰器和吹灰系统[发明专利]
![一种吹灰器和吹灰系统[发明专利]](https://img.taocdn.com/s3/m/41a594e56c85ec3a86c2c579.png)
专利名称：一种吹灰器和吹灰系统专利类型：发明专利
发明人：张晨,高艳,李力
申请号：CN202010441023.1申请日：20200522
公开号：CN111623366A
公开日：
20200904
专利内容由知识产权出版社提供
摘要：本发明公开了一种吹灰器和一种吹灰系统。
所述吹灰器包括导气管、底盘和涡流结构，所述涡流结构罩设在所述底盘上形成一腔体，所述导气管的一端穿过所述底盘并位于所述腔体内，所述涡流结构上均匀设置多个连通所述腔体的吹灰孔。
气流进到气流罩反流下来从下面的射流孔喷射而出，此时压缩空气从吹灰孔卷吸粉尘喷出，不断清扫吹灰器内的粉尘，从而达到自清扫吹灰器内部积灰的目的，可有效避免粉尘进入吹灰器造成堵塞的问题发生。
所述吹灰系统清扫效果好，工作效率高。
申请人：张晨
地址：300000 天津市武清区杨村镇平安里10号楼1门301号
国籍：CN
更多信息请下载全文后查看。

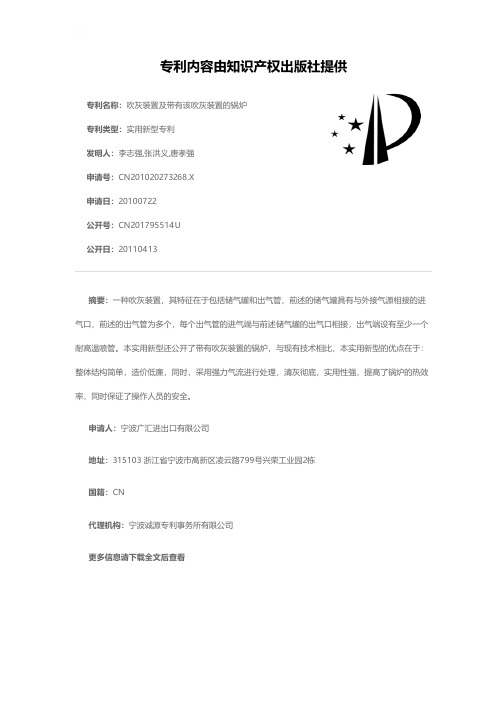

吹灰装置及带有该吹灰装置的锅炉[实用新型专利]
![吹灰装置及带有该吹灰装置的锅炉[实用新型专利]](https://img.taocdn.com/s3/m/378a99f8a21614791611289b.png)
专利名称：吹灰装置及带有该吹灰装置的锅炉专利类型：实用新型专利
发明人：李志强,张洪义,唐孝强
申请号：CN201020273268.X
申请日：20100722
公开号：CN201795514U
公开日：
20110413
专利内容由知识产权出版社提供
摘要：一种吹灰装置，其特征在于包括储气罐和出气管，前述的储气罐具有与外接气源相接的进气口，前述的出气管为多个，每个出气管的进气端与前述储气罐的出气口相接，出气端设有至少一个耐高温喷管。
本实用新型还公开了带有吹灰装置的锅炉，与现有技术相比，本实用新型的优点在于：整体结构简单，造价低廉，同时，采用强力气流进行处理，清灰彻底，实用性强，提高了锅炉的热效率，同时保证了操作人员的安全。
申请人：宁波广汇进出口有限公司
地址：315103 浙江省宁波市高新区凌云路799号兴荣工业园2栋
国籍：CN
代理机构：宁波诚源专利事务所有限公司
更多信息请下载全文后查看。

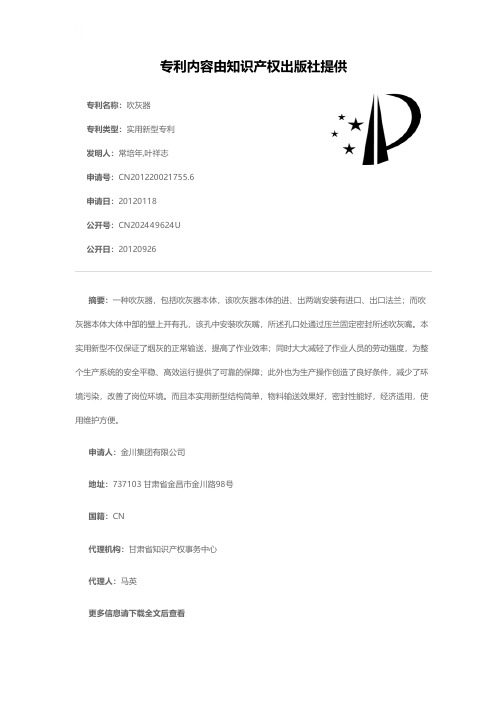

吹灰器[实用新型专利]
![吹灰器[实用新型专利]](https://img.taocdn.com/s3/m/e636728f1ed9ad51f01df2ef.png)
专利名称：吹灰器
专利类型：实用新型专利
发明人：常培年,叶祥志
申请号：CN201220021755.6申请日：20120118
公开号：CN202449624U
公开日：
20120926
专利内容由知识产权出版社提供
摘要：一种吹灰器，包括吹灰器本体，该吹灰器本体的进、出两端安装有进口、出口法兰；而吹灰器本体大体中部的壁上开有孔，该孔中安装吹灰嘴，所述孔口处通过压兰固定密封所述吹灰嘴。
本实用新型不仅保证了烟灰的正常输送，提高了作业效率；同时大大减轻了作业人员的劳动强度，为整个生产系统的安全平稳、高效运行提供了可靠的保障；此外也为生产操作创造了良好条件，减少了环境污染，改善了岗位环境。
而且本实用新型结构简单，物料输送效果好，密封性能好，经济适用，使用维护方便。
申请人：金川集团有限公司
地址：737103 甘肃省金昌市金川路98号
国籍：CN
代理机构：甘肃省知识产权事务中心
代理人：马英
更多信息请下载全文后查看。

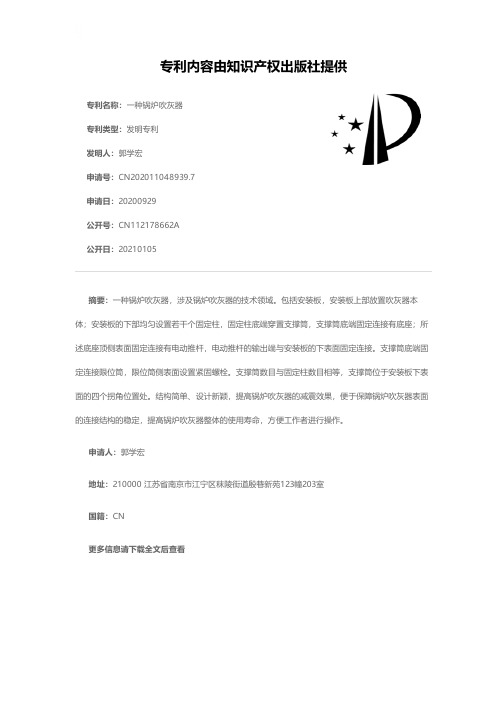

一种锅炉吹灰器[发明专利]
![一种锅炉吹灰器[发明专利]](https://img.taocdn.com/s3/m/0cdfd52cbb4cf7ec4bfed0d0.png)
专利名称：一种锅炉吹灰器
专利类型：发明专利
发明人：郭学宏
申请号：CN202011048939.7申请日：20200929
公开号：CN112178662A
公开日：
20210105
专利内容由知识产权出版社提供
摘要：一种锅炉吹灰器，涉及锅炉吹灰器的技术领域。
包括安装板，安装板上部放置吹灰器本体；安装板的下部均匀设置若干个固定柱，固定柱底端穿置支撑筒，支撑筒底端固定连接有底座；所述底座顶侧表面固定连接有电动推杆，电动推杆的输出端与安装板的下表面固定连接。
支撑筒底端固定连接限位筒，限位筒侧表面设置紧固螺栓。
支撑筒数目与固定柱数目相等，支撑筒位于安装板下表面的四个拐角位置处。
结构简单、设计新颖，提高锅炉吹灰器的减震效果，便于保障锅炉吹灰器表面的连接结构的稳定，提高锅炉吹灰器整体的使用寿命，方便工作者进行操作。
申请人：郭学宏
地址：210000 江苏省南京市江宁区秣陵街道殷巷新苑123幢203室
国籍：CN
更多信息请下载全文后查看。
一种锅炉用130T激波吹灰器[实用新型专利]
专利名称：一种锅炉用130T激波吹灰器专利类型：实用新型专利
发明人：田文政,刘大维,田行
申请号：CN201821813379.8
申请日：20181102
公开号：CN209246106U
公开日：
20190813
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锅炉用130T激波吹灰器，包括激波发生器，所述激波发生器的入气口通过输气管连接压缩空气储存罐，所述输气管上设有第一控制阀，所述激波发生器的出气口上设有第二控制阀，所述激波发生器的出气口连接有吹灰内管，所述吹灰内管的外部套有吹灰中管，所述吹灰中管的外部套有吹灰外管，通过主动齿轮和从动齿轮的配合设置使驱动电机带动吹灰中管在吹灰外管以及吹灰内管之间转动，通过吹灰中管转动改变高压冲击波吹出的方向增加吹灰的效果，通过第一封堵件对吹灰内管与吹灰中管之间的间隙进行密封，通过第二封堵件对吹灰中管与吹灰外管之间的间隙进行密封，本实用新型增加高压冲击波吹入锅炉的方向，进而增加对锅炉吹灰的效果。
申请人：大连虎滩机械有限公司
地址：116000 辽宁省大连市中山区虎滩街海洋巷45号
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920327875.0
(22)申请日 2019.03.14
(73)专利权人 山东海运股份有限公司
地址 266034 山东省青岛市市北区辽阳西
路18号（兴业大厦1606）
(72)发明人 孟庆泉
(74)专利代理机构 济南千慧专利事务所(普通
合伙企业) 37232
代理人 商福全
(51)Int.Cl.
F23J 3/02(2006.01)
(54)实用新型名称
一种自制燃油锅炉吹灰器
(57)摘要
一种自制燃油锅炉吹灰器，包括管道，在管
道的一端连接密封板，在密封板上设有通孔，所
述密封板通过通孔连接空气管，所述空气管伸入
管道内部设置，管道的另一端设有输出口，在管
道上还设有吸药剂管，所述吸药剂管的一端伸入
管道内部设置，所述吸药剂管的另一端伸入药剂
瓶内；通过吸药剂管将灰尘去除药剂注入钢管
内，配合高压气流，将药液压入锅炉内壁，采用化
学直接将体积较大的炉渣进行清除，提升清洁的
效果；钢管通过电焊直接焊死提升钢管的密封
性，防止空气或者化学试剂从钢管内泄漏，保持
钢管输出的高压气流处于一个较高的气压等级，
能够持续高效的清理锅炉内壁上的灰尘和炉渣，
具有洁净高效、
简单实用的优点。
权利要求书1页 说明书3页 附图2页CN 209801514 U 2019.12.17
C N 209801514
U
权 利 要 求 书1/1页CN 209801514 U
1.一种自制燃油锅炉吹灰器，其特征在于：包括管道，在管道的一端连接密封板，在密封板上设有通孔，所述密封板通过通孔连接空气管，所述空气管伸入管道内部设置，管道的另一端设有输出口，在管道上还设有吸药剂管，所述吸药剂管的一端伸入管道内部设置，所述吸药剂管的另一端伸入药剂瓶内。
2.根据权利要求1所述的吹灰器，其特征在于：在空气管的顶端和底端分别设有凹槽，所述空气管通过凹槽连接有空气管接口，在空气管接口的内侧设有与凹槽相配合的卡凸，在空气管接口内设有保护层，所述空气管接口用于空气管连接空气压缩设备。
3.根据权利要求1所述的吹灰器，其特征在于：所述吸药剂管通过吸药剂管接口连接在管道上，所述吸药剂管接口包括壳体，在壳体的中心位置设有与吸药剂管相配合的安装孔，在安装孔两侧的壳体上分别设有与吸药剂管相配合的加固组件，所述加固组件包括伸缩杆，在伸缩杆上朝向安装孔的一端设有弧形板。
4.根据权利要求3所述的吹灰器，其特征在于：在伸缩杆上设有移动杆。
5.根据权利要求1所述的吹灰器，其特征在于：所述通孔设置在密封板的中心位置。
6.根据权利要求1所述的吹灰器，其特征在于：所述空气管伸入管道内的一端和吸药剂管伸入管道内的一端位于同一位置。
7.根据权利要求1所述的吹灰器，其特征在于：所述管道的材料为钢材，所述密封板的材料为金属。
8.根据权利要求1所述的吹灰器，其特征在于：所述空气管为直管，所述吸药剂管为弯管。
9.根据权利要求1所述的吹灰器，其特征在于：所述管道上倾斜设置有把手。
2。
